Гибкие кабели

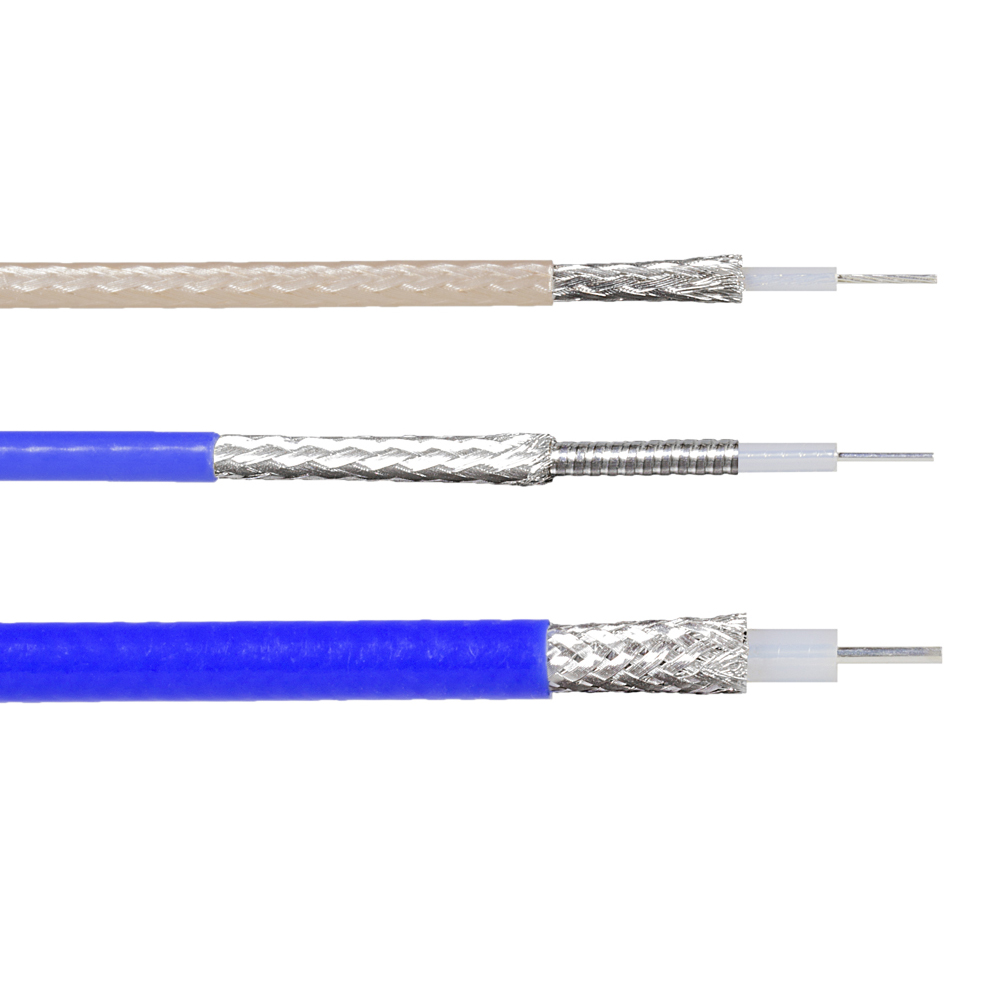

Гибкие коаксиальные кабели предназначены для использования в аппаратуре ВЧ и СВЧ диапазонов. Имея небольшой радиус изгиба, не влияющий на электрические характеристики, гибкие коаксиальные кабели нашли широкое применение для межплатного и межблочного соединения в различной аппаратуре.

Материалы проводников

Код Описание
ALMYLAR алюминиево-майларовая лента
BC чистая медь
SPC медь, покрытая серебром
SPCW омедненная сталь, покрытая серебром
TPC, ТС медь, покрытая оловом

Материалы изолятора

Код Описание
FEP фторэтилен-пропилен (Фторопласт-4МБ)
PE полиэтилен
PTFE политетрафторэтилен (Фторопласт-4)
PVC поливинилхлорид
SSPE полужесткий полиэтилен
XLPE сшитый полиэтилен

Кабели с волновым сопротивлением 50 Ом

Кабели MFC (аналоги LMR)
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
MFC-195 UF 5,8 ГГц 1,17 дБ при 5,8 ГГц BC
0,97 мм
7
FPE
2,79 мм
алюминий
2,95 мм
TC
3,5 мм
TPE
4,95 мм
MFC-200 UF 5,8 ГГц 1,04 дБ при 5,8 ГГц BC
1,12 мм
7
FPE
2,95 мм
алюминий
3,07 ММ
TC
3,66 мм
TPE
4,95 мм
MFC-240 UF 5,8 ГГц 0,08 дБ при 5,8 ГГц BC
1,42 мм
7
FPE
3,81 мм
алюминий
3,94 мм
TC
4,52 мм
TPE
6,1 мм
MFC-300-UF 5,8 ГГц 0,65 дБ при 5,8 ГГц BC
1,78 мм
7
FPE
4,83 мм
алюминий
4,98 мм
TC
5,72 мм
TPE
7,62 мм
MFC-400 UF 5,8 ГГц 0,42 дБ при 5,8 ГГц BC
2,74 мм
7
FPE
7,24 мм
алюминий
7,39 мм
TC
8,13 мм
TPE
10,29 мм
MFC-600 UF 5,8 ГГц 0,28 дБ при 5,8 ГГц BC
4,47 мм
7
FPE
11,56 мм
алюминий
11,71 мм
TC
12,45 мм
TPE
14,99 мм
Кабели серии RG
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
RG-142B/U 12,4 ГГц 2,78 дБ/м при 12,4 ГГц SPCW
0,94 мм
1
PTFE
2,95 мм
SPC (оплетка)
3,60 мм
97%
SPC (оплетка)
4,25 мм
94%
FEP
4,95 мм
RG-174/U 2,5 ГГц 1,55 дБ/м при 2,5 ГГц CCS
0,48 мм
7х0,17 мм
PE
1,52 мм
-
-
-
TC (оплетка)
2,23 мм
95%
PVC
2,80 мм
RG-178B/U 3,0 ГГц 2,99 дБ/м при 3,0 ГГц SPCW
0,31 мм
7х0,102 мм
PTFE
0,84 мм
-
-
-
SPC (оплетка)
1,33 мм
95%
FEP
1,8 мм
RG-303 3,0 ГГц 0,66 дБ/м при 3,0 ГГц SPCW
0,94 мм
1
PTFE
2,95 мм
-
-
-
SPC (оплетка)
3,53 мм
95%
FEP
4,30 мм
RG-316D 12,4 ГГц 6,53 дБ/м при 12,4 ГГц SPCW
0,51 мм
7х0,17 мм
PTFE
1.52 мм
SPC (оплетка)
2,0 мм
93%
SPC (оплетка)
2,4 мм
95%
FEP
2,90 мм
RG-316S 3,0 ГГц 1,78 дБ/м при 3,0 ГГц SPCW
0,51 мм
7х0,17 мм
PTFE
1.52 мм
-
-
-
SPC (оплетка)
2,0 мм
95%
FEP
2,50 мм
RG-393/U 6,0 ГГц 1,19 дБ/м при 6,0 ГГц SPC
2,40 мм
7х0,79 мм
PTFE
7,24 мм
SPC (оплетка)
8,00 мм
92%
SPC (оплетка)
8,75 мм
94%
FEP
9,90 мм
RG-400/U 10 ГГц 2,46 дБ/м при 10 ГГц SPC
1,0 мм
19х0,203 мм
PTFE
2,95 мм
SPC (оплетка)
3,60 мм
97%
SPC (оплетка)
4,20 мм
94%
FEP
4,95 мм
RG-405SS 40 Ггц 5,67 дБ/м SPCW
0,51
1
PTFE
1,63 мм
SPCS
1, 8 мм
SPC
2,18 мм
FEP
2,64 мм
RG-58/U 1,0 ГГц 0,918 дБ/м при 1 ГГц TPC
0,82 мм
1
PE
2,92 мм
-
-
-
TPC
3,49 мм
95%
PVC (черный)
4,76 мм
RG-58С/U PVC 3,0 ГГц 0,253 дБ/м при 200 МГц TPC
0,91 мм
19х0,18 мм
PE
2,95 мм
-
-
-
TPC (оплетка)
3,50 мм
95%
PVC (черный)
4,95 мм
Кабели серии РК-50
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
РК50-2-22 10,0 ГГц 1,8дБ/м при 3,0ГГц SPC
0,78 мм
7x0,26 мм
PTFE
2,20 мм
-
-
-
SPC (оплетка)
-
85%-92%
FEP
3,2 мм

Кабели с волновым сопротивлением 75 Ом

Кабели серии RG
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
RG-179B/U 3,0 ГГц 1,42 дБ/м при 2 ГГц SPCW
0,31 мм
7х0,102 мм
PTFE
1,6 мм
-
-
-
SPC (оплетка)
2,0 мм
94%
FEP
2,54 мм

Кабели с волновым сопротивлением 95 Ом

Кабели серии RG
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
RG-180 3,0 ГГц 1,11 дБ/м при 2,5 ГГц SPCW
0,31 мм
7х0,102 мм
PTFE
2,60 мм
-
-
-
SPC (оплетка)
3,15 мм
95%
FEP
3,60 мм
