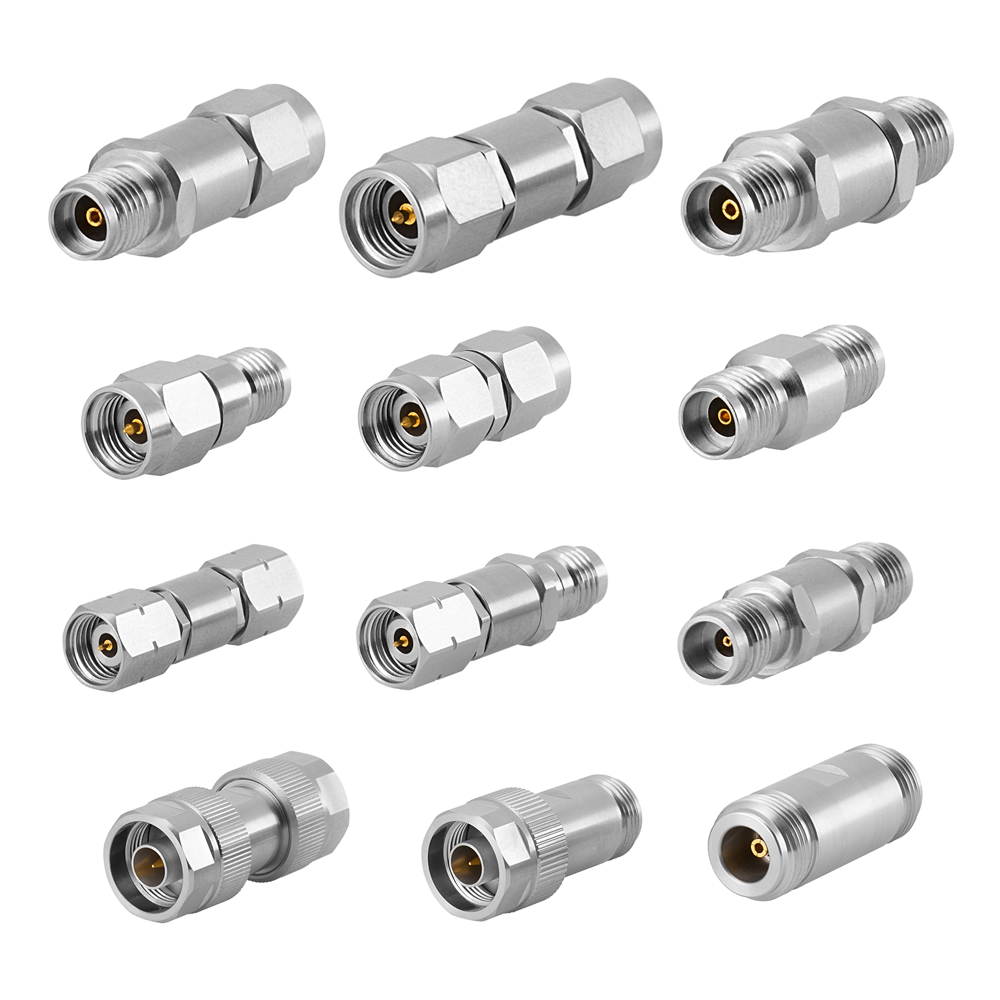

Канальные прецизионные переходы

Прецизионные коаксиальные переходы предназначены для использования с векторными и скалярными анализаторами цепей. Переходы обладают отличными электрическими и механическими характеристиками, что позволяет применять их для точных измерений. Приборы обладают низким КСВН и  малыми потерями во всем диапазоне рабочих частот. Применение высококачественных материалов позволило увеличить количество сочленений без потери параметров до 2000 и более циклов.  Корпуса переходов изготовлены из высококачественной нержавеющей стали. Контакты покрыты износостойким золотом, изолятор или опорная шайба изготовлены из диэлектрика, обладающего низкой диэлектрической проницаемостью.

Канальные переходы 50 Ом

Прецизионные переходы 2.4 мм
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

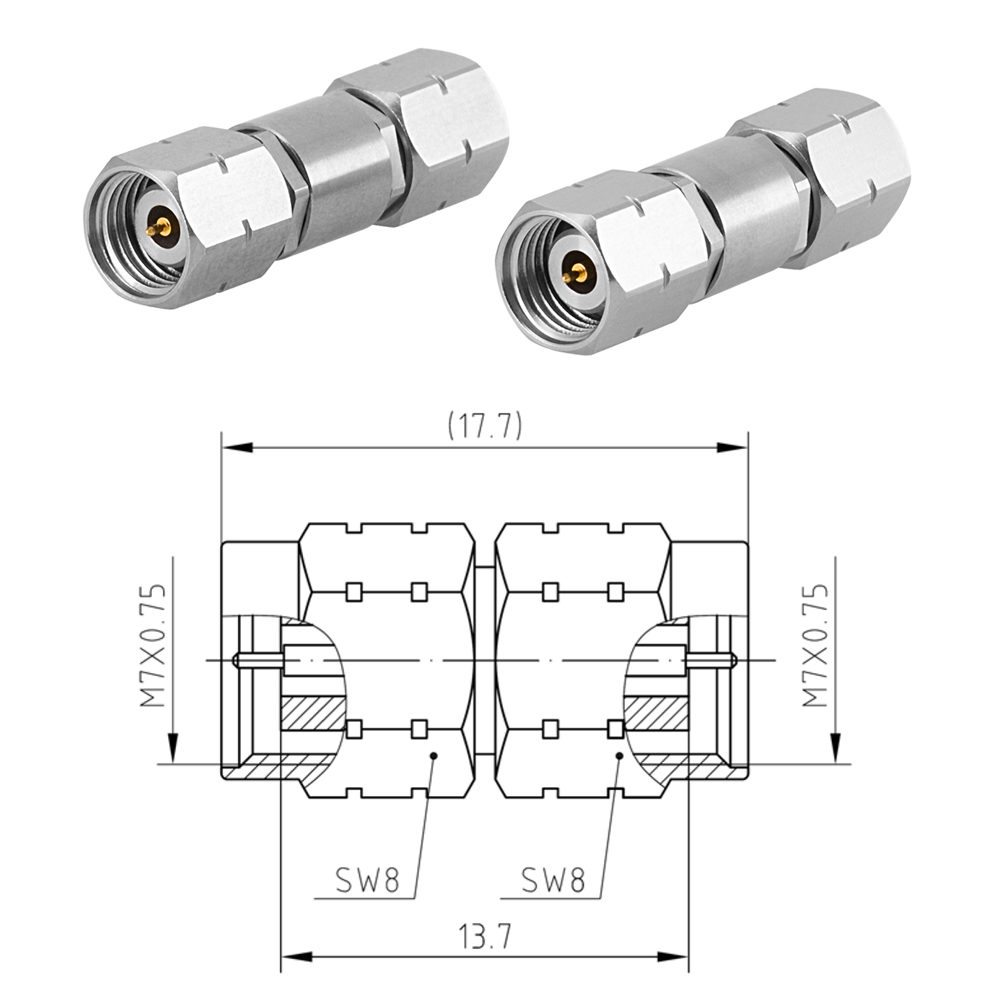

2.4-JJ вилка 2.4 мм - вилка 2.4 мм AE99029921 50 ГГц ≤1,15 прямой

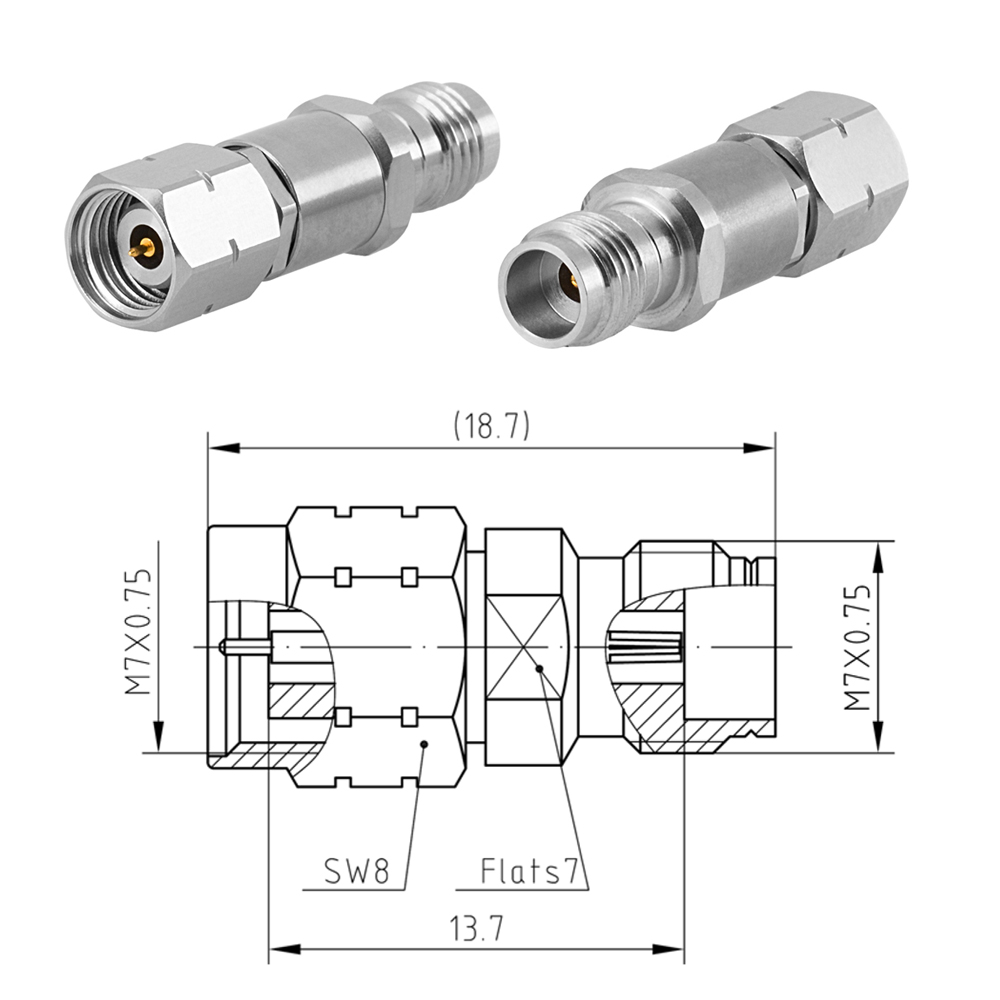

2.4-JK вилка 2.4 мм - розетка 2.4 мм AE99029922 50 ГГц ≤1,15 прямой

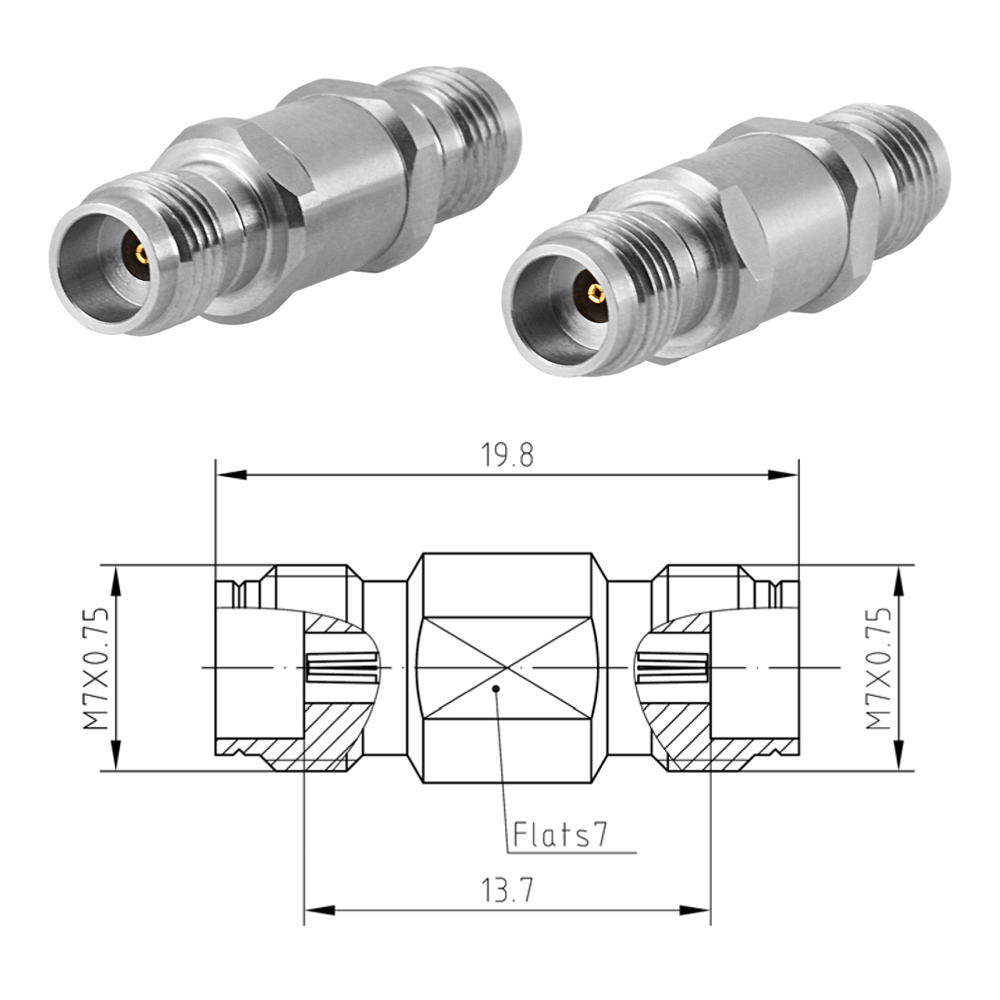

2.4-KK розетка 2.4 мм - розетка 2.4 мм AE99029920 50 ГГц ≤1,20 прямой
Прецизионные переходы 2.92 мм
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

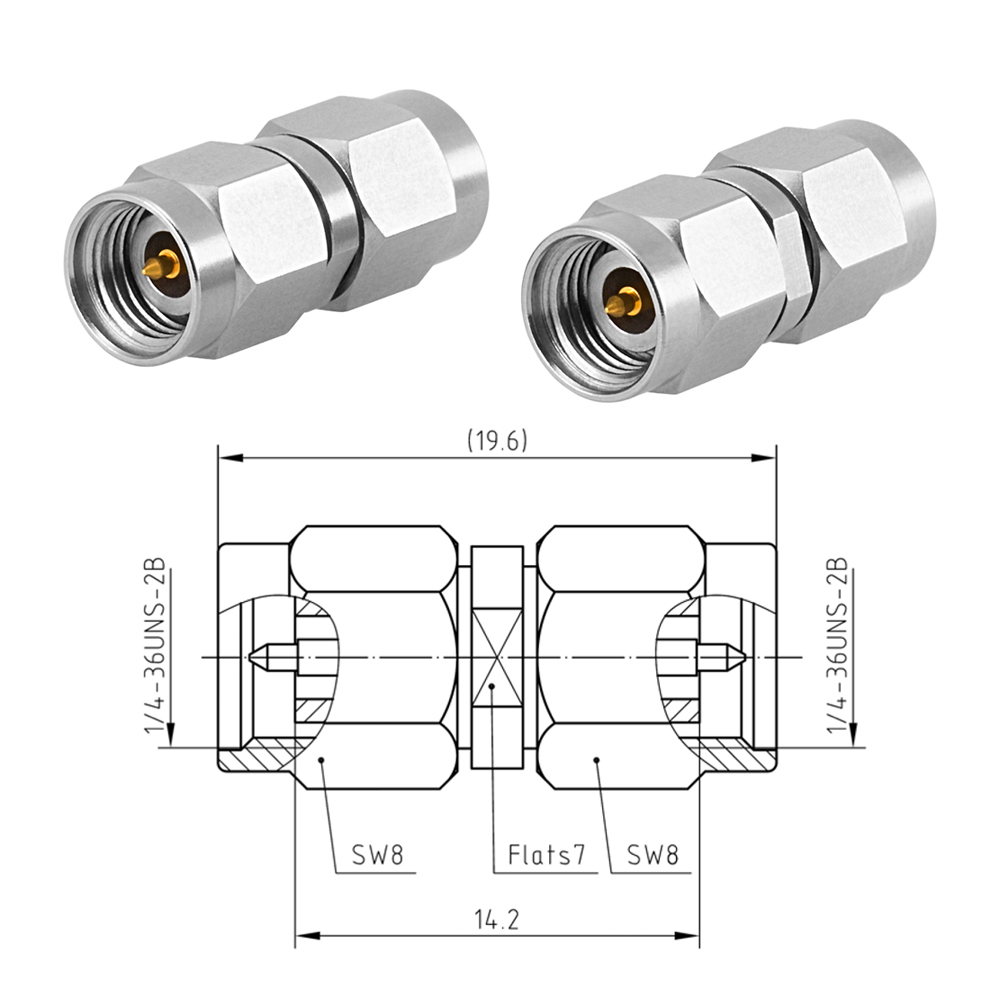

2.92-JJ вилка 2.92 мм - вилка 2.92 мм 40 ГГц ≤1,15 прямой

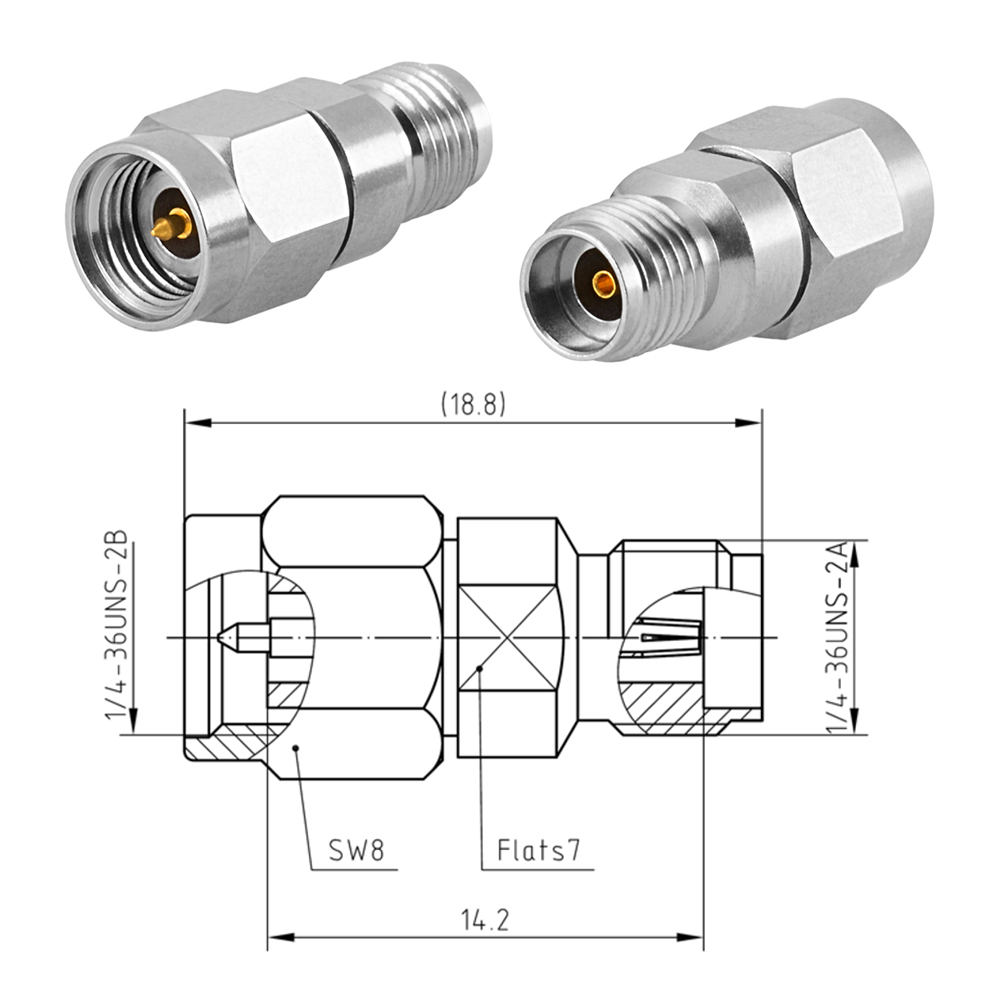

2.92-JK вилка 2.92 мм - розетка 2.92 мм 40 ГГц ≤1,15 прямой

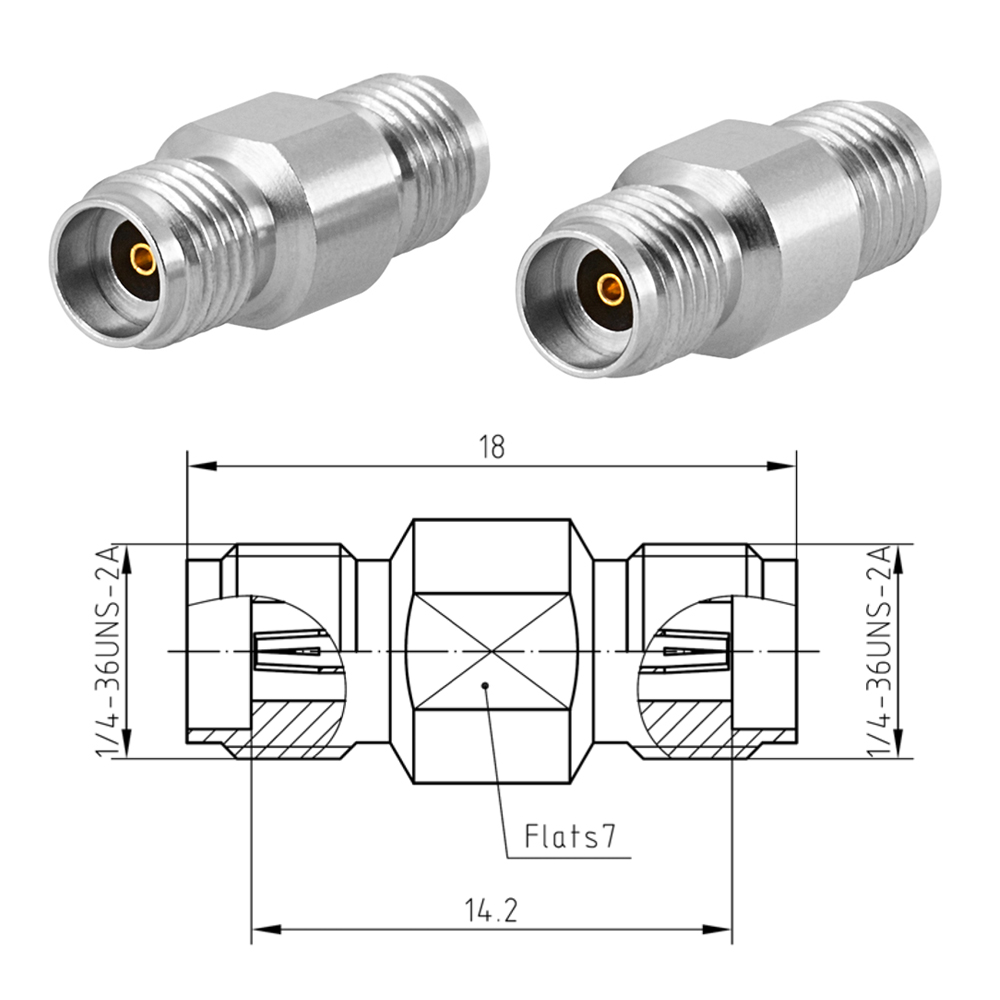

2.92-KK розетка 2,92 мм - розетка 2.92 мм 40 ГГц ≤1,20 прямой
Прецизионные переходы 3.5 мм
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

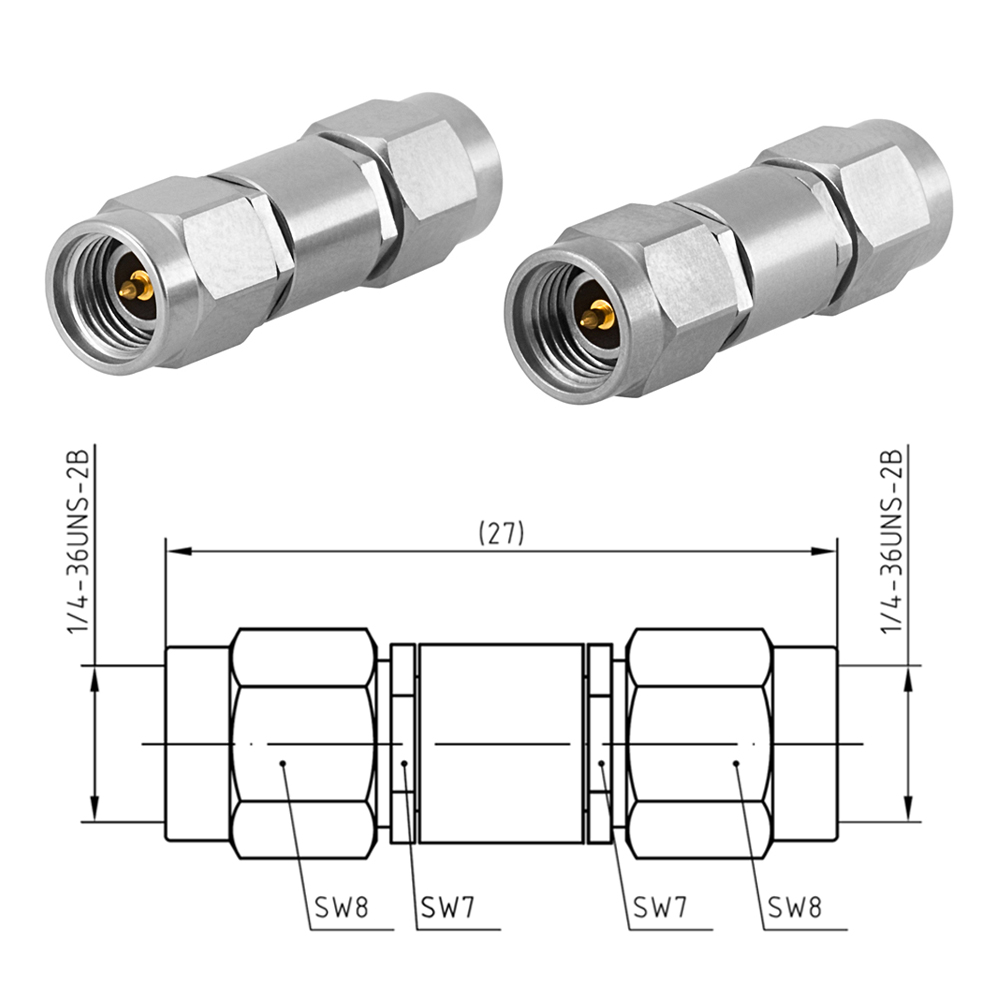

3.5-JJ вилка 3.5 мм - вилка 3.5 мм 26,5 ГГц ≤1,15 прямой

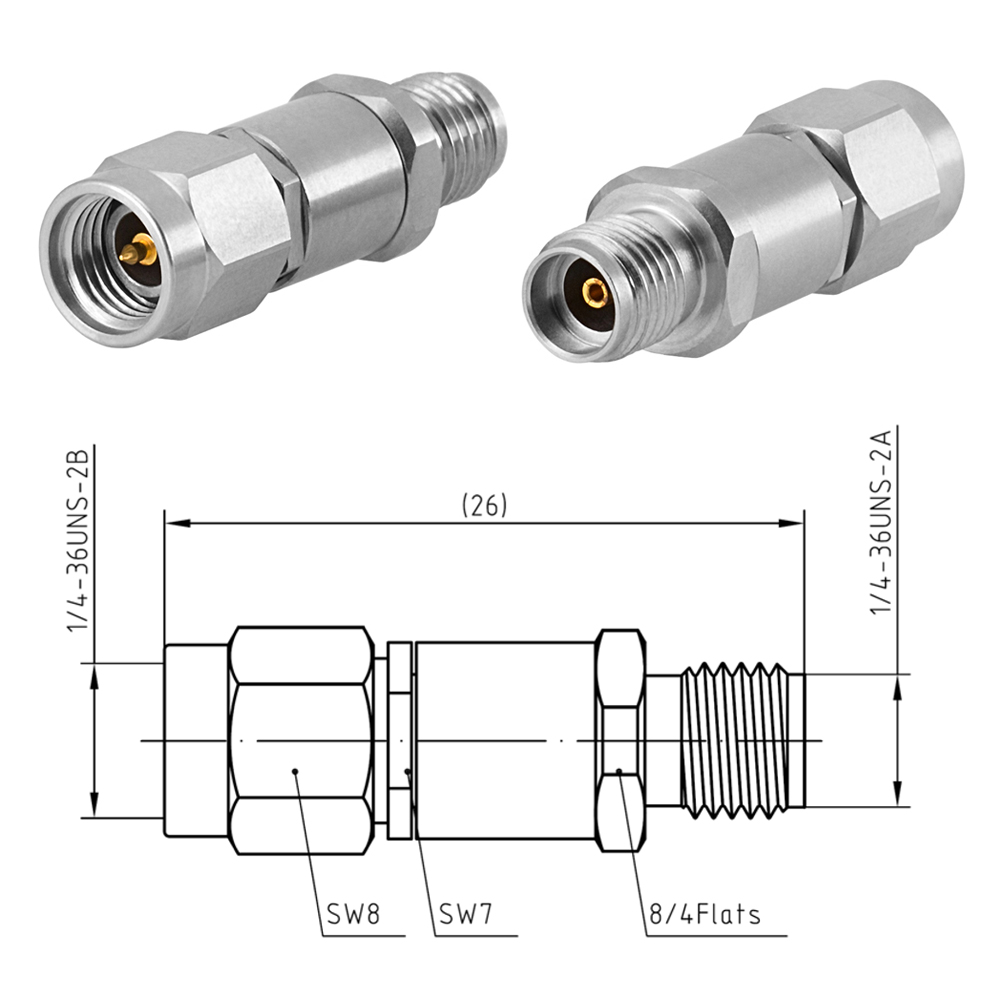

3.5-JK вилка 3.5 мм - розетка 3.5 мм 26,5 ГГц ≤1,15 прямой

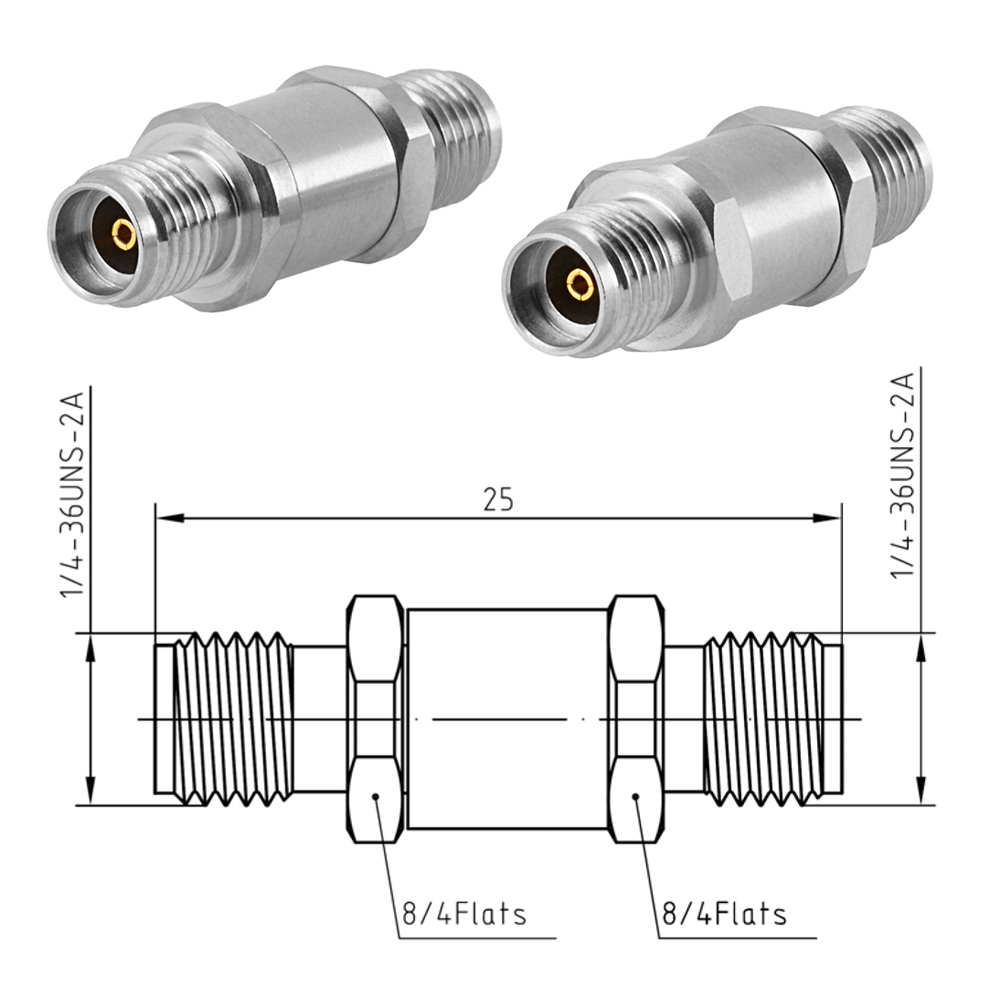

3.5-KK розетка 3.5 мм - розетка 3.5 мм 26,5 ГГц ≤1,15 прямой
Прецизионные переходы тип N
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

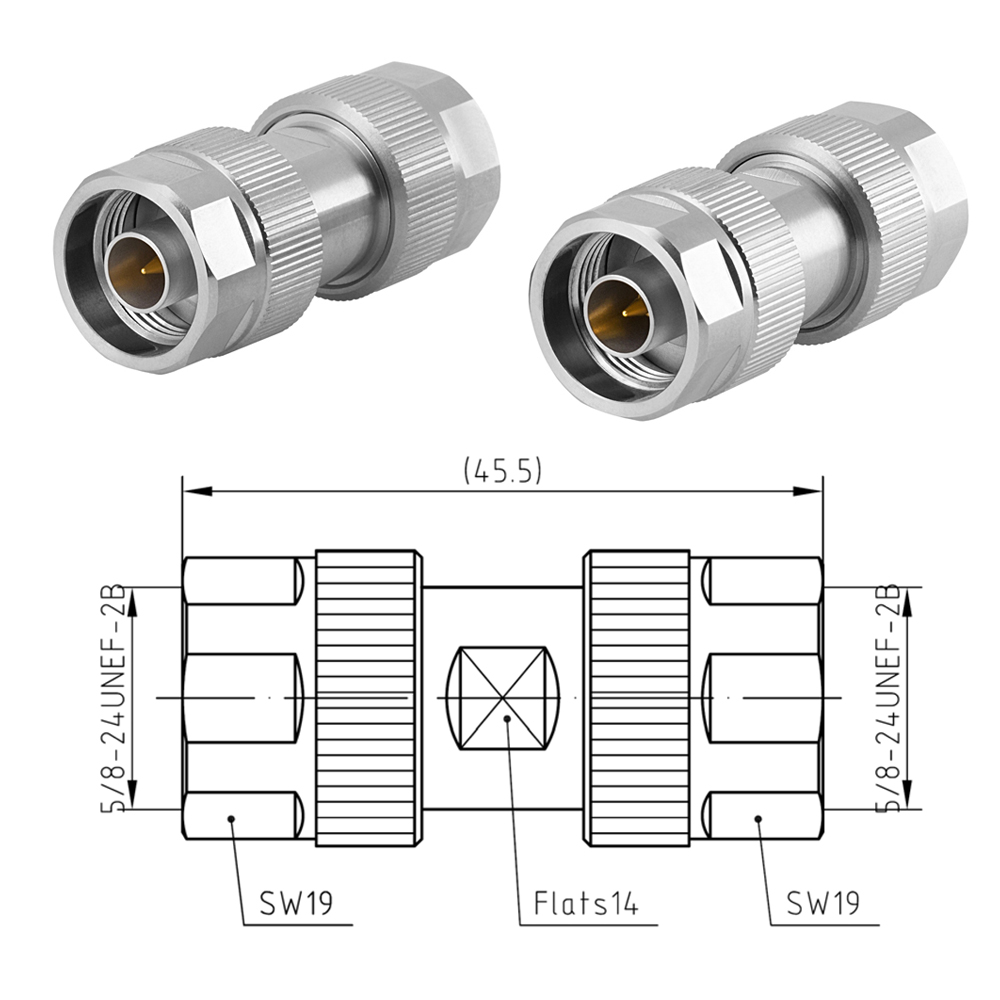

N-JJG18 вилка тип N - вилка тип N 18 ГГц ≤1,12 прямой

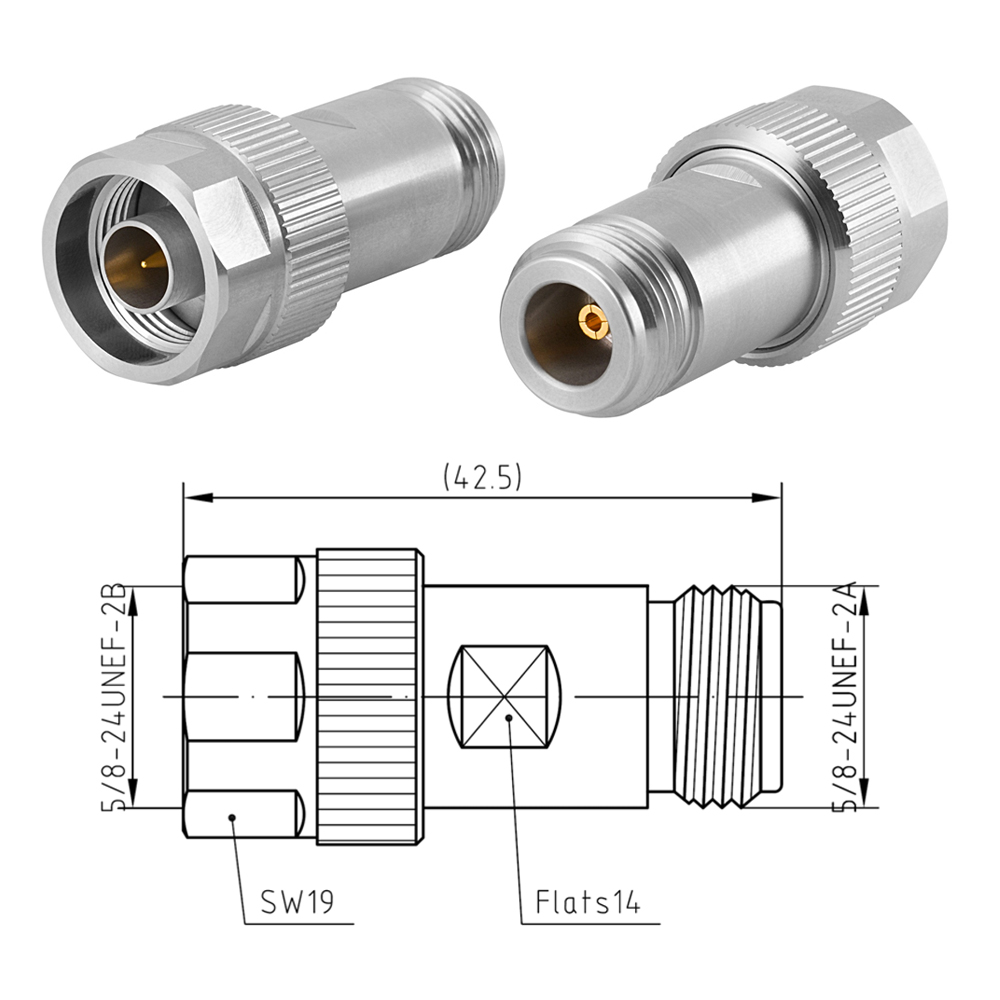

N-JKG18 вилка тип N - розетка тип N 18 ГГц ≤1,12 прямой
N-KKG18 розетка тип N - розетка тип N AE820198 18 ГГц ≤1,12 прямой
Прецизионные переходы тип SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж
SMA-JJG SMA вилка - SMA вилка AE820426
SMA-JKG SMA вилка-SMA розетка AE834589
SMA-KKG SMA розетка - SMA розетка AE834591
SMA-KFKG SMA розетка - SMA розетка AE834590 переход коаксиальный фланцевый прецизионный
SMA-JWJG SMA вилка - SMA вилка AE834303 переход угловой радиусный прецизионный коаксиальный
