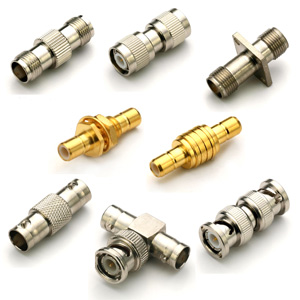

Канальные коаксиальные переходы

Коаксиальные переходы предназначены для соединения (адаптации) между собой коаксиальных трактов с различными присоединительными размерами, стандартами или видами коаксиальных соединителей.

Канальные переходы предназначены для соединения (адаптации) различных блоков ВЧ/СВЧ аппаратуры в пределах коаксиального тракта с одинаковыми присоединительными размерами.

Коаксиальные переходы, представленные на нашем сайте, обладают высокими электрическими и эксплуатационными характеристиками.

Канальные переходы 50 Ом

7/16
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

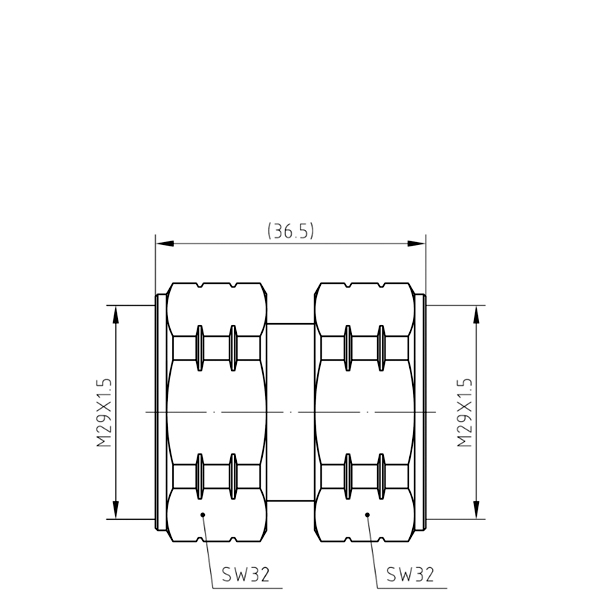

7/16-JJ 7/16 вилка - вилка 460M-7911 7,5 ГГц ≤1,20

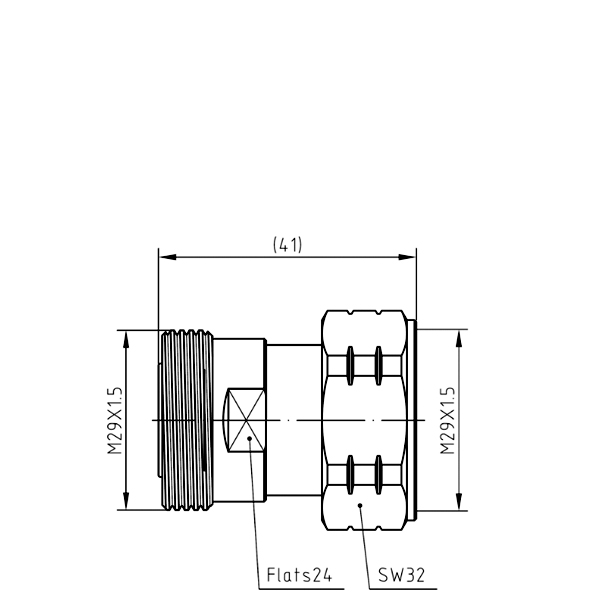

7/16-JK 7/16 вилка - розетка AE99141901 7,5 ГГц ≤1,20

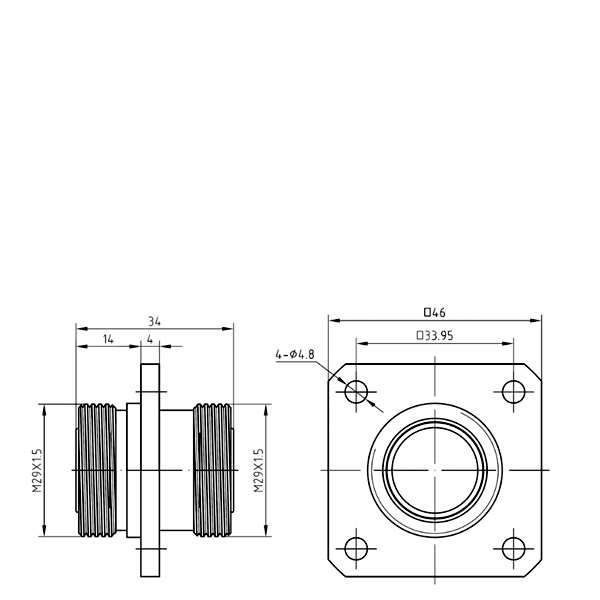

7/16-KFK фланцевый переход 7/16 розетка-розетка 460M-1931 7,5 ГГц ≤1,20

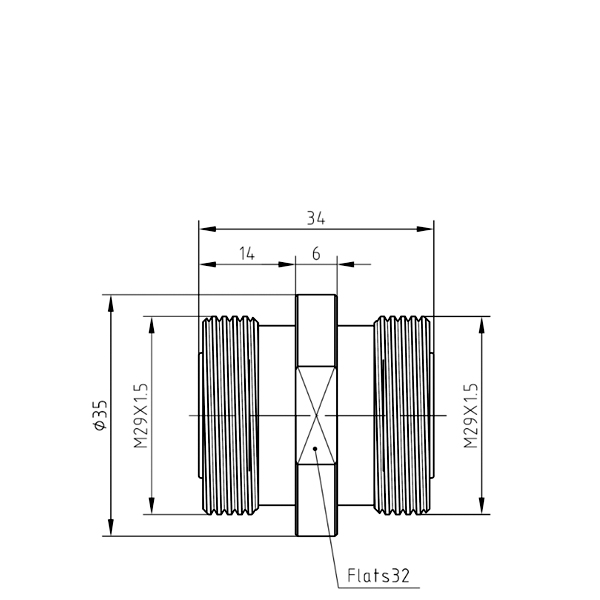

7/16-KK 7/16 розетка - розетка 460M-7931 7,5 ГГц ≤1,20
BNC
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

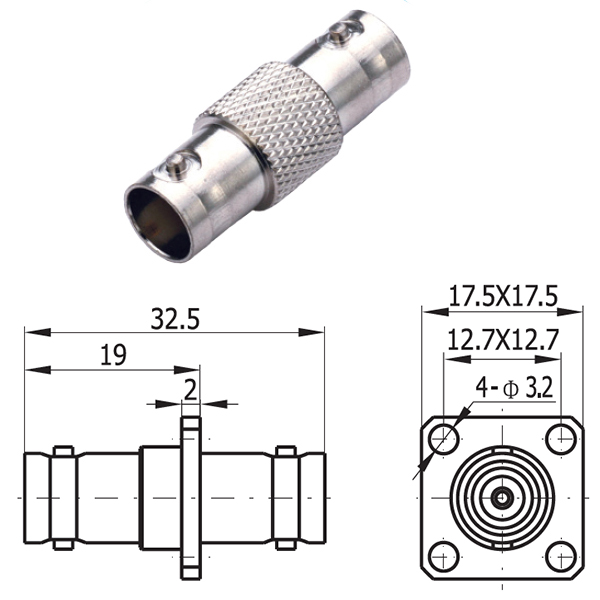

BNC-KK BNC розетка - розетка 250B-7931 4 ГГц ≤1,25 прямой

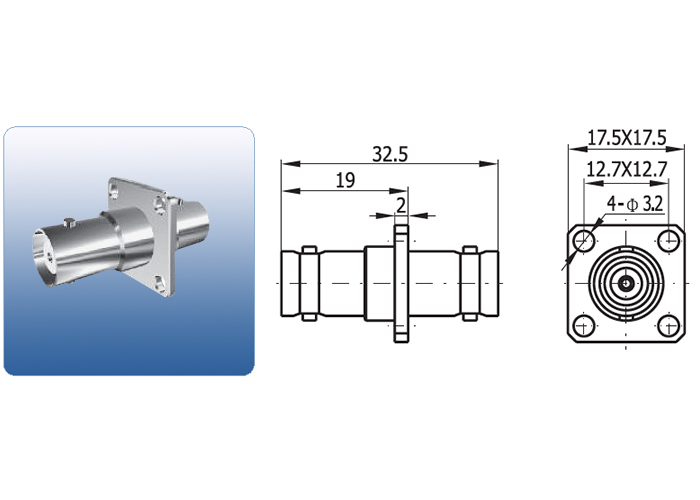

BNC-KFK BNC розетка - розетка 250B-1931 4 ГГц ≤1,25 прямой фланцевый

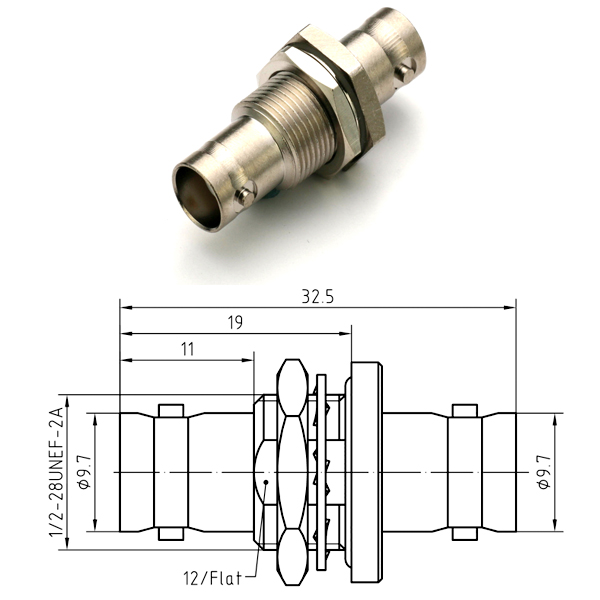

BNC-KYK BNC розетка - розетка 250B-2931 4 ГГц ≤1,25 прямой
DKZ
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

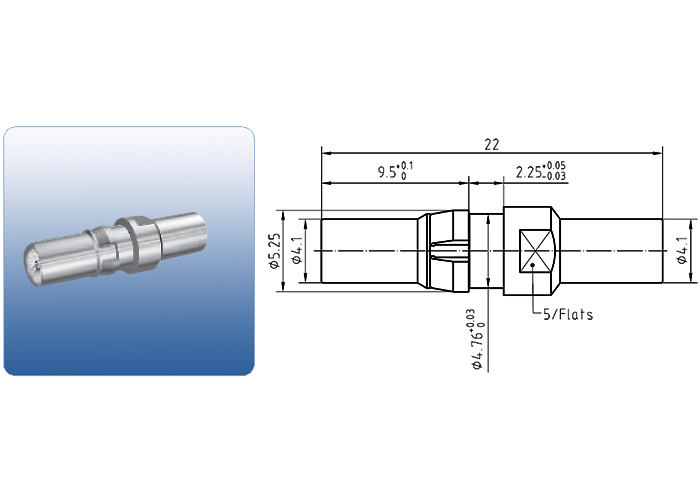

DKZ-KK DKZ розетка - розетка 210A-7931 ≤1,16 прямой

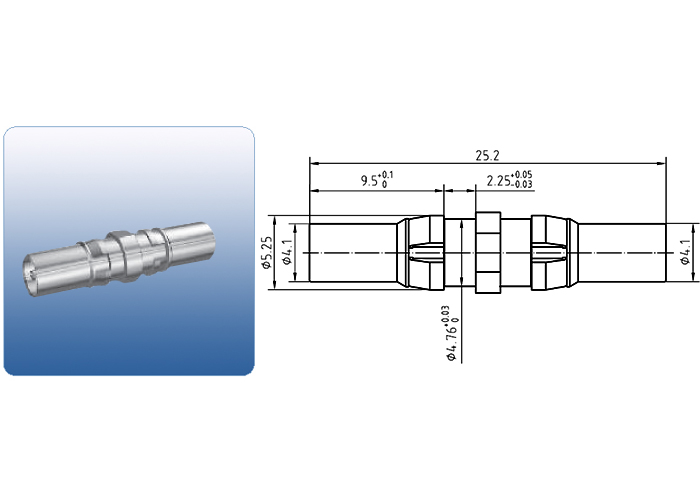

DKZ-KK1 DKZ розетка - розетка 210A-7932 ≤1,16 прямой

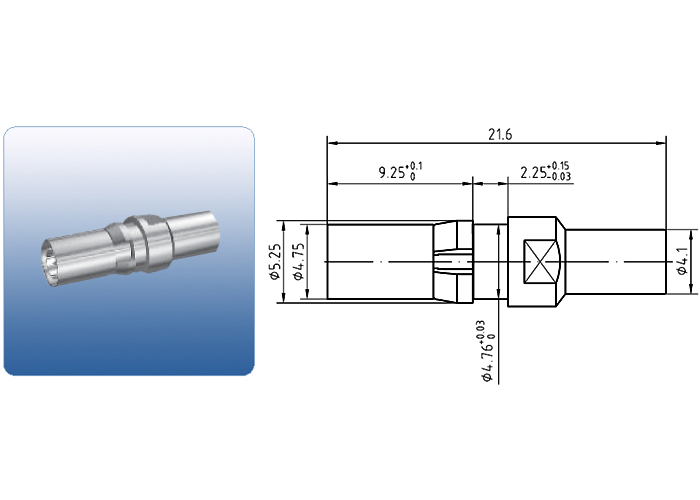

DKZ-JK DKZ вилка - розетка 210A-7921 ≤1,16 прямой
N
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

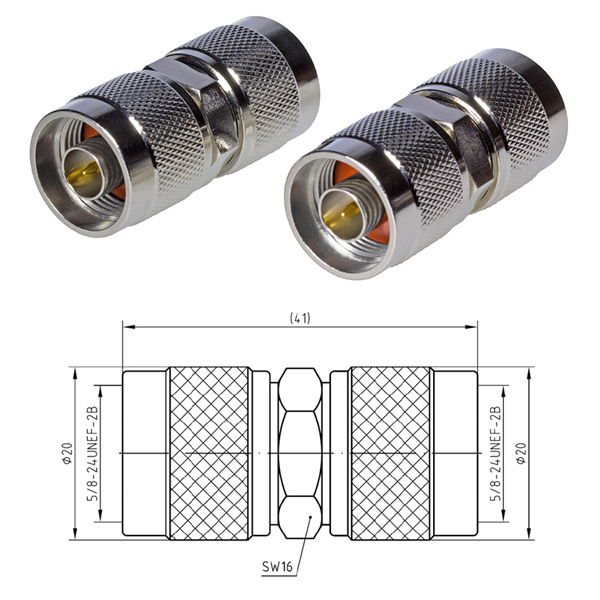

N-50JJ N вилка-вилка 11 ГГц ≤1,35 прямой

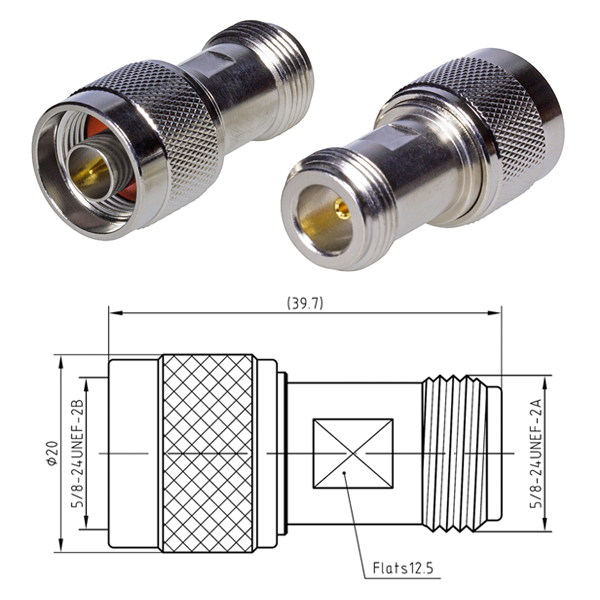

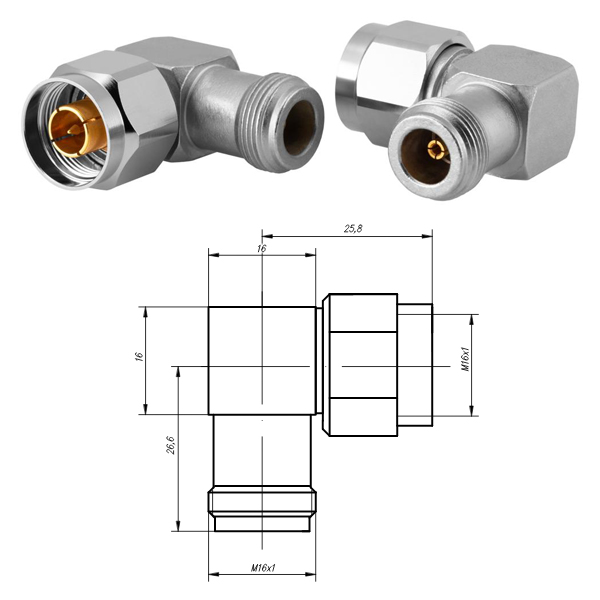

N-50JK N вилка-розетка 11 ГГц ≤1,35 прямой

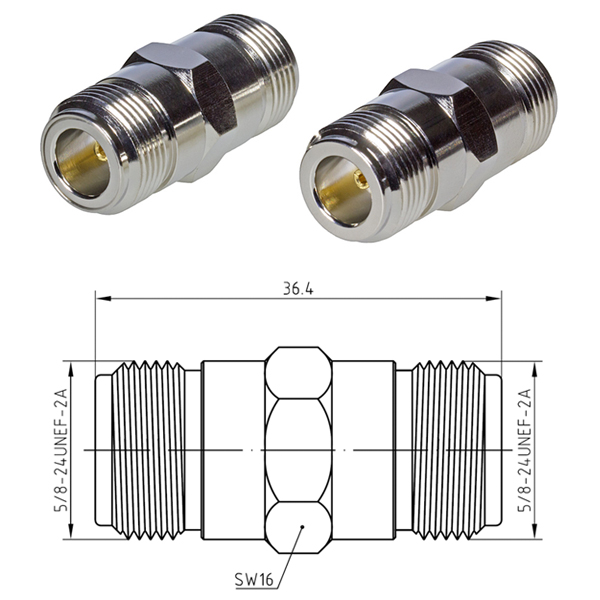

N-50KK N розетка - розетка 11 ГГц ≤1,35 прямой

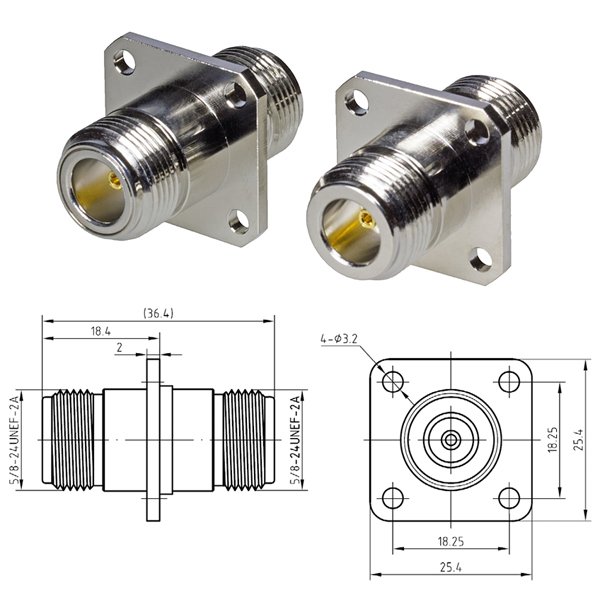

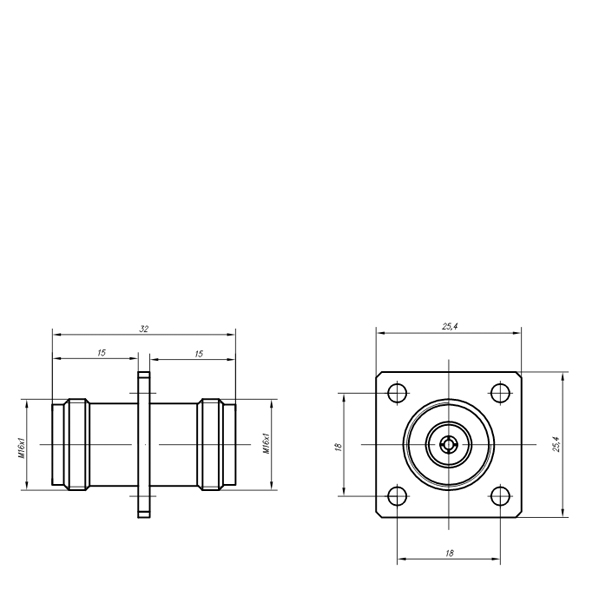

N-KFK N розетка - розетка 270B-1931 11 ГГц ≤1,38 фланцевый

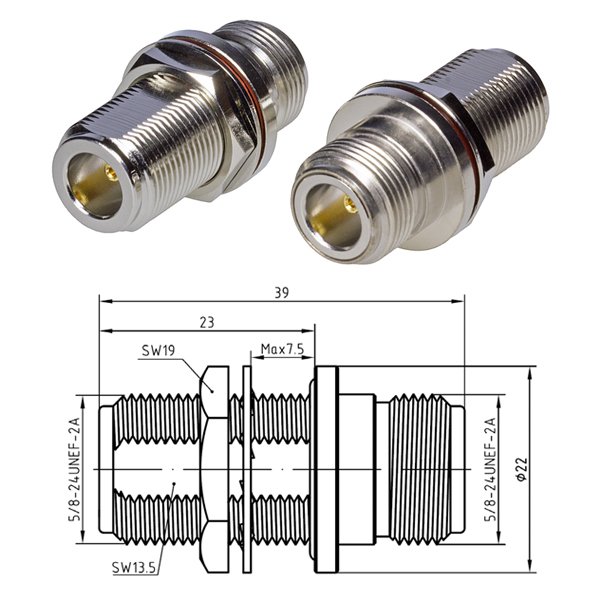

N-KYK N розетка - розетка 270B-2931 11 ГГц ≤1,27 приборный (гайка SW19)

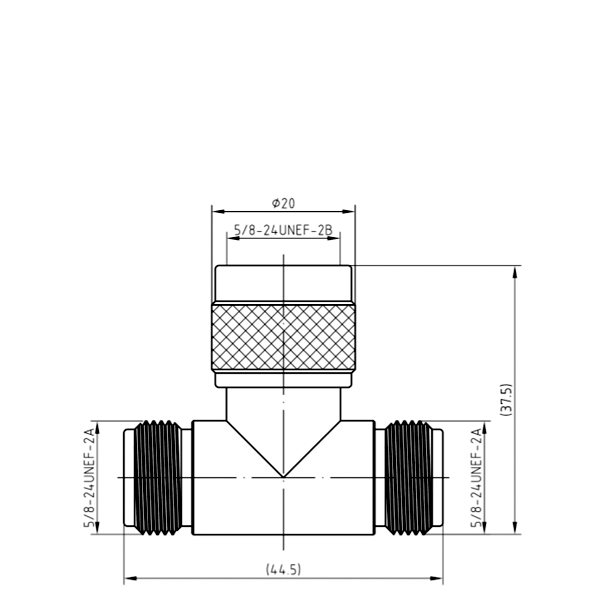

N-50KJK N розетка - вилка - розетка 270B-7991 6 ГГц ≤1,35

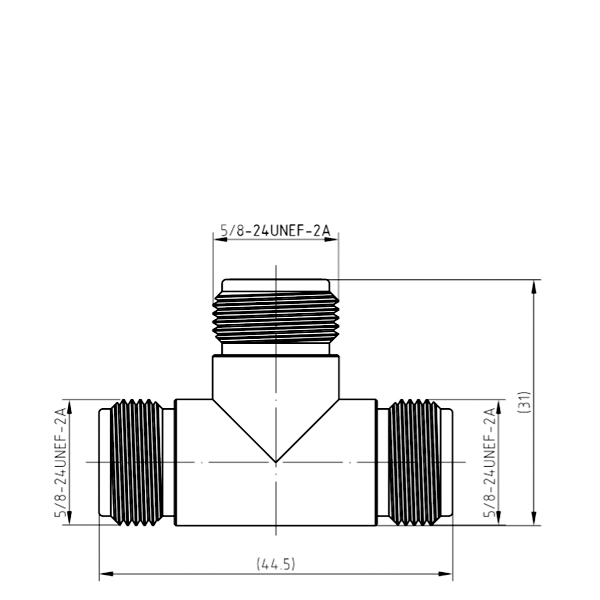

N-50KKK N розетка - розетка - розетка 270B-7971 6 ГГц ≤1,35
SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

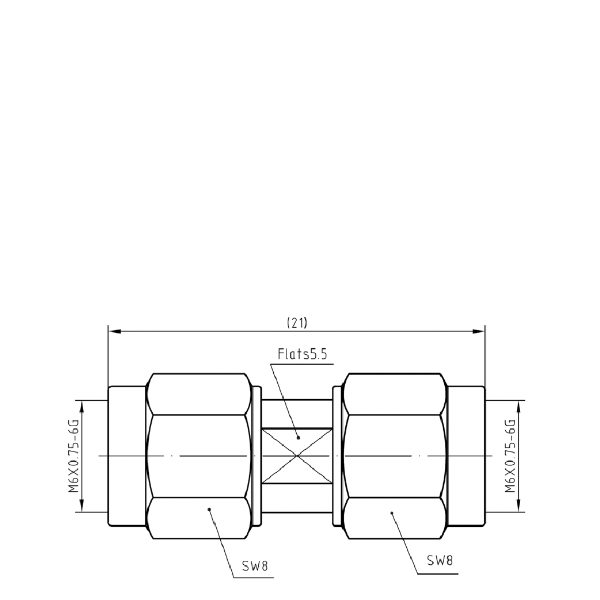

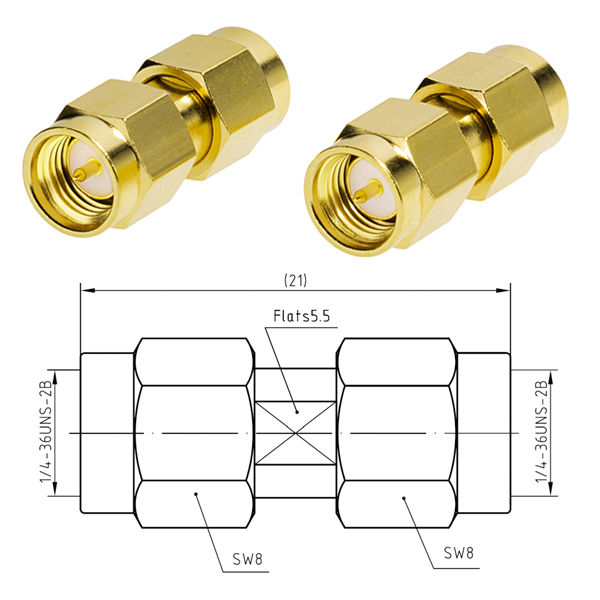

SMA-JJ SMA вилка - вилка 18 ГГц ≤1,16 прямой

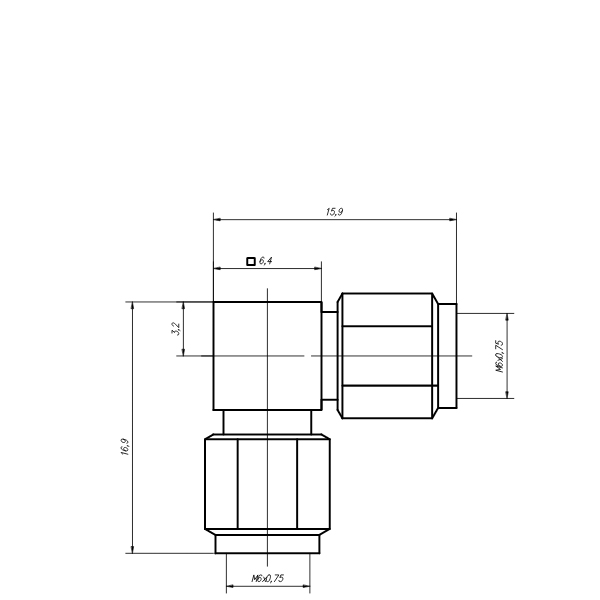

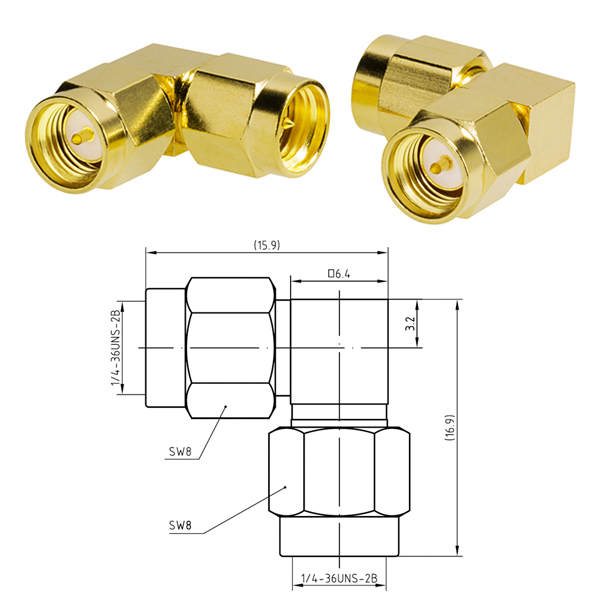

SMA-JWJ SMA вилка - вилка 12,4 ГГц ≤1,24 угловой

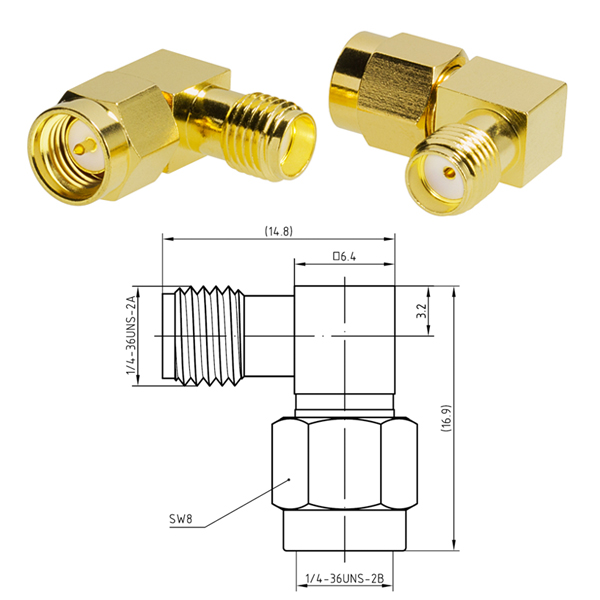

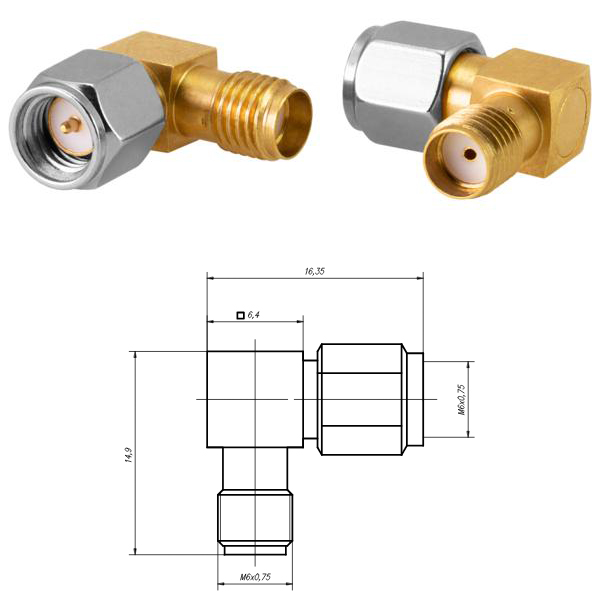

SMA-JWK SMA вилка - розетка 18 ГГц ≤1,21 угловой

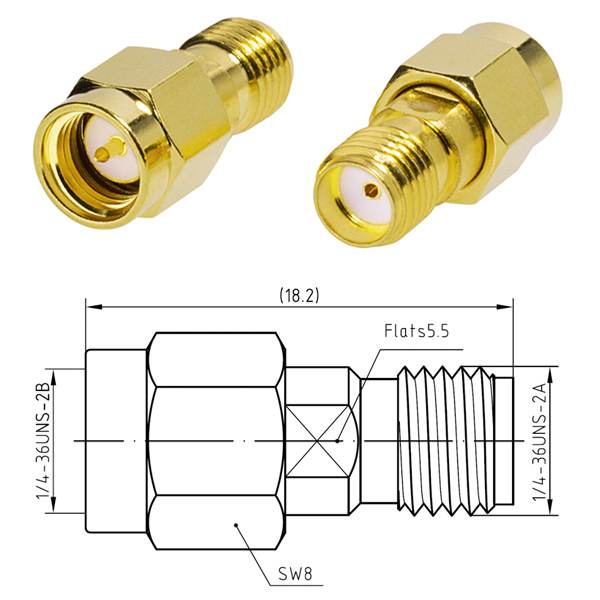

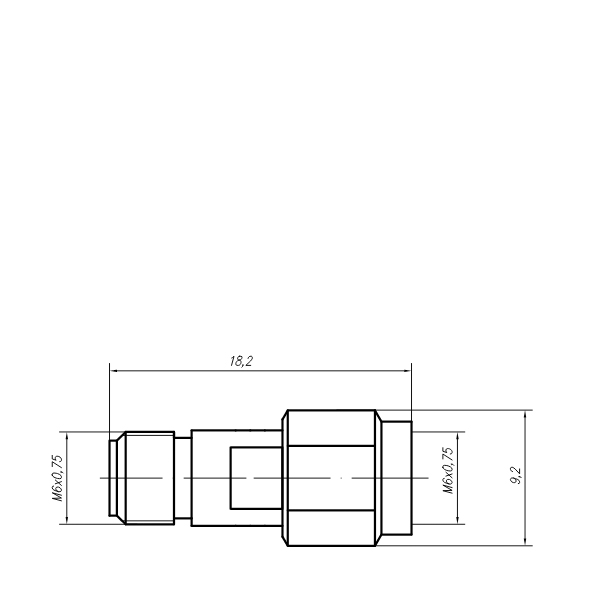

SMA-KJ SMA розетка-вилка 18 ГГц ≤1,16 прямой

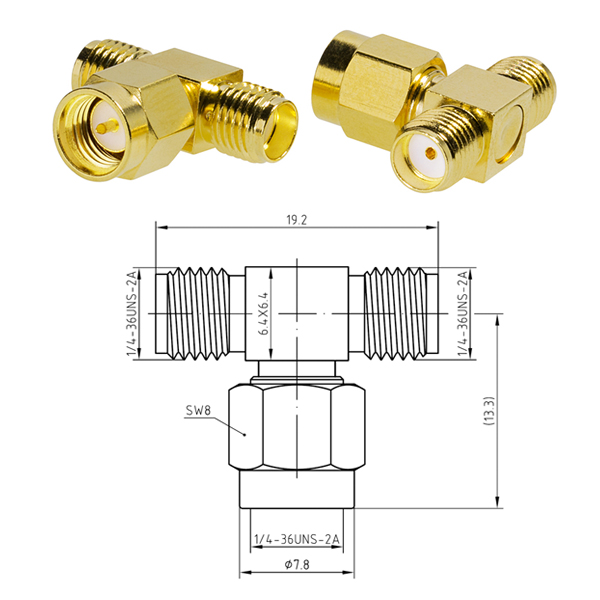

SMA-KJK SMA розетка - вилка - розетка 6 ГГц ≤1,29 тройник

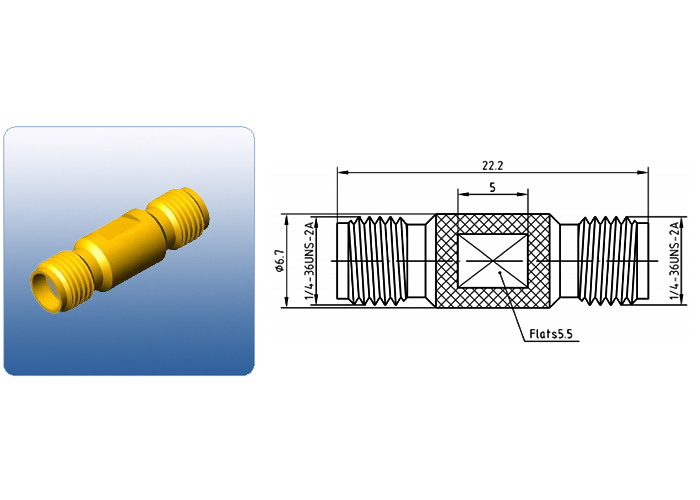

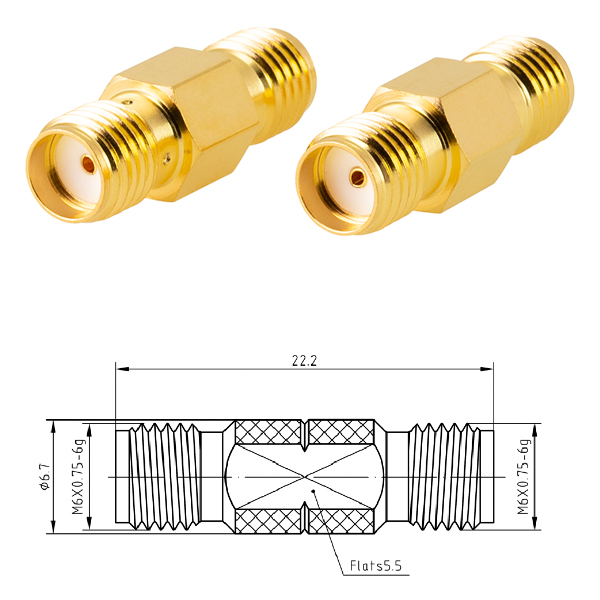

SMA-KK1 SMA розетка - розетка 18 ГГц ≤1,16 прямой

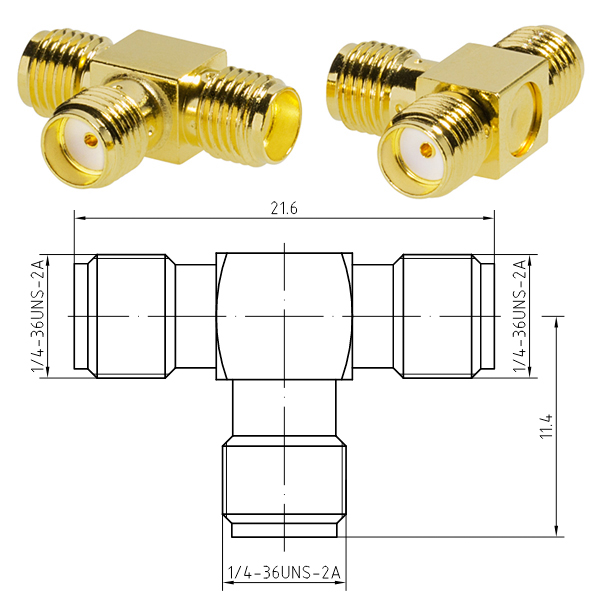

SMA-KKK SMA розетка - розетка - розетка 12,4 ГГц ≤1,58 тройник

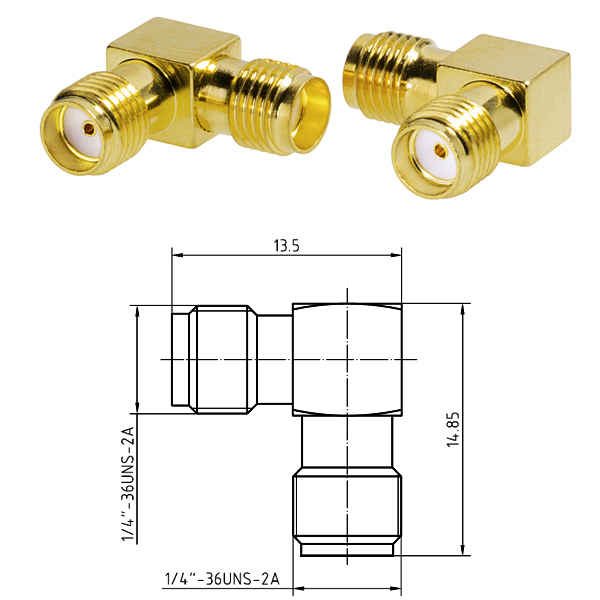

SMA-KWK SMA розетка - розетка 18 ГГц ≤1,41 угловой

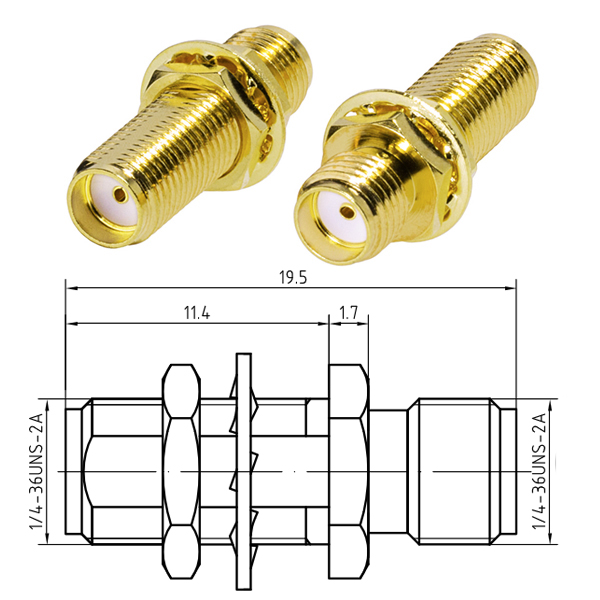

SMA-KYK SMA розетка - розетка 18 ГГц ≤1,41 приборный (гайка SW8)

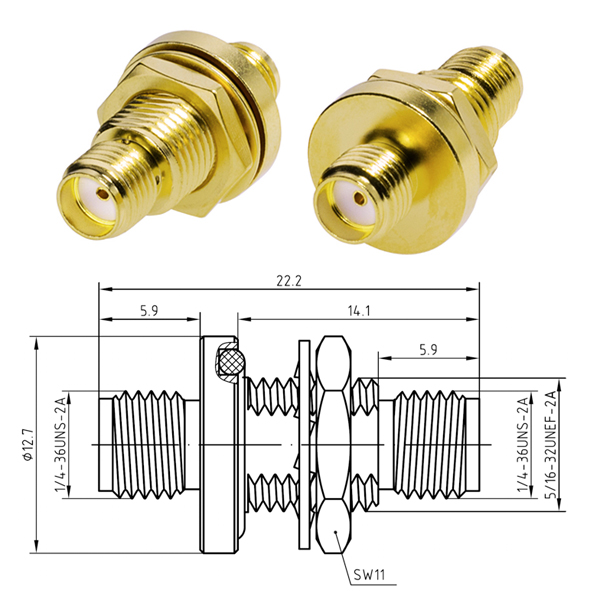

SMA-KYK22 SMA розетка - розетка 18 ГГц ≤1,41 приборный (гайка SW11)
SMP
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

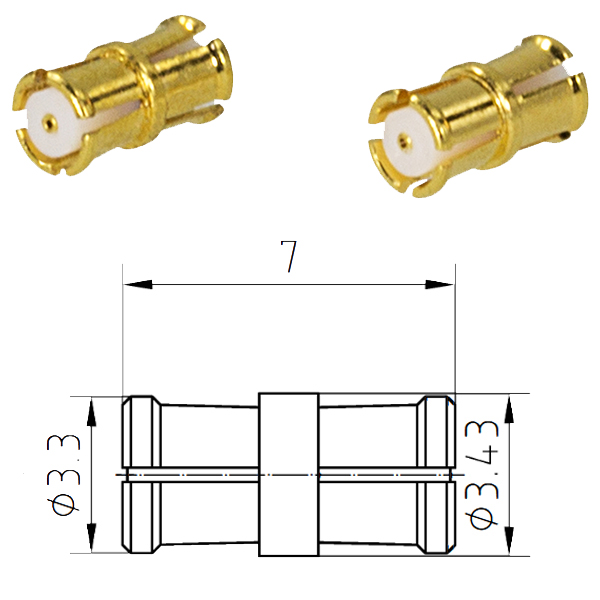

SMP-KK SMP розетка - розетка 130A-7231 26,5 ГГц ≤1,30 прямой

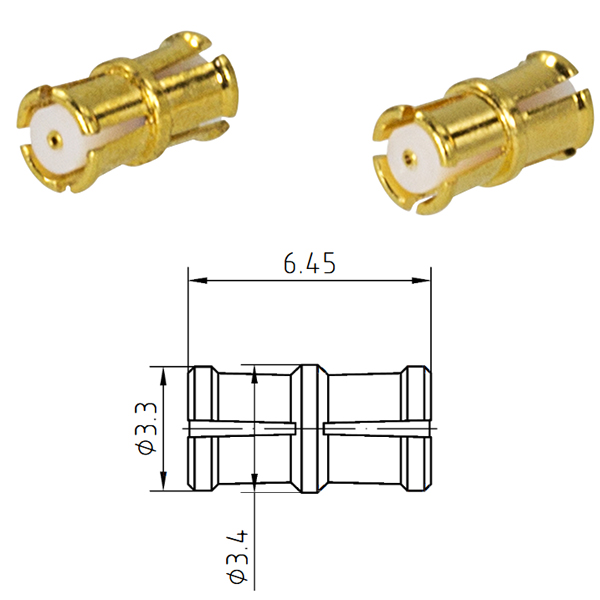

SMP-KK1 SMP розетка - розетка 130A-7331 прямой
SMP-KK5 SMP розетка - розетка AE99107133 26,5 ГГц ≤1,43
SSMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

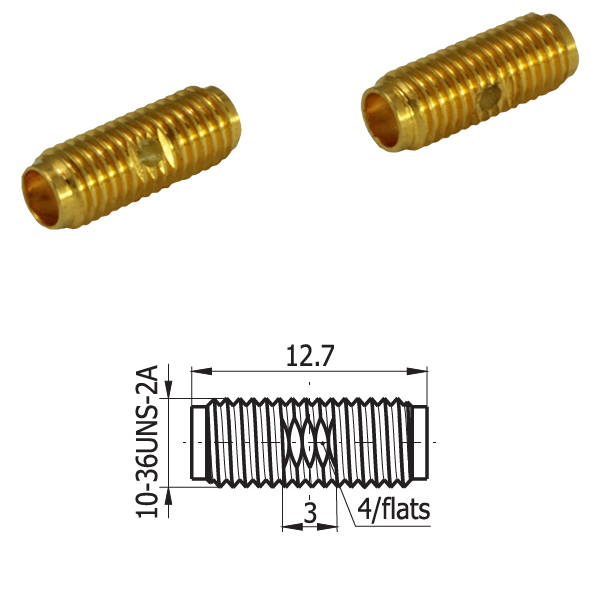

SSMA-KK SSMA розетка - розетка 170A-7931 26,5 ГГц ≤1,45 прямой

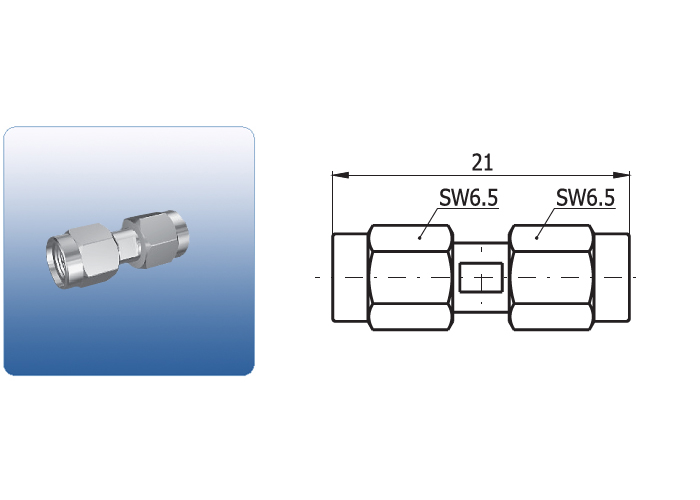

SSMA-JJ SSMA вилка - вилка 170A-7911 26,5 ГГц ≤1,45 прямой

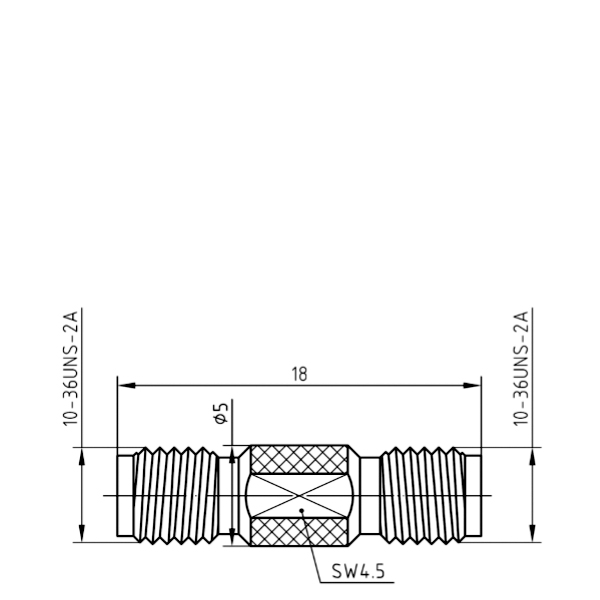

SSMA-KK1 SSMA розетка - розетка 170A-7932 26,5 ГГц ≤1,45
TNC
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

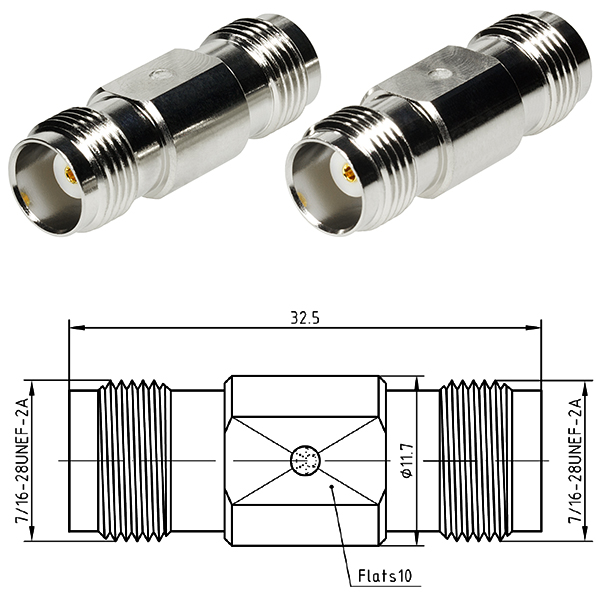

TNC-KK TNC розетка - розетка 260B-7931 11 ГГц ≤1,38 прямой

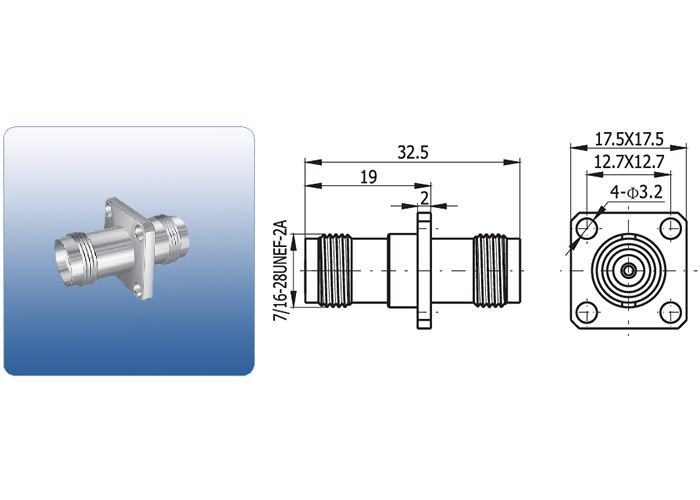

TNC-KFK TNC розетка - розетка 260B-1931 10 ГГц ≤1,38 прямой фланцевый

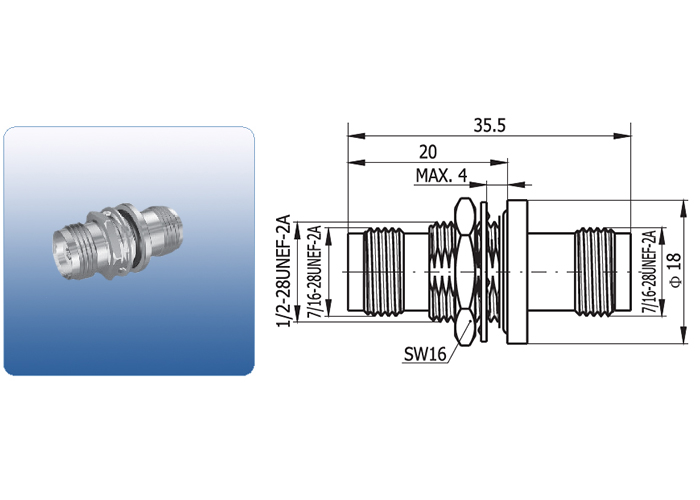

TNC-KYK TNC розетка - розетка 260B-2931 10 ГГц прямой
Канальные переходы SMA (собственное производство)
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

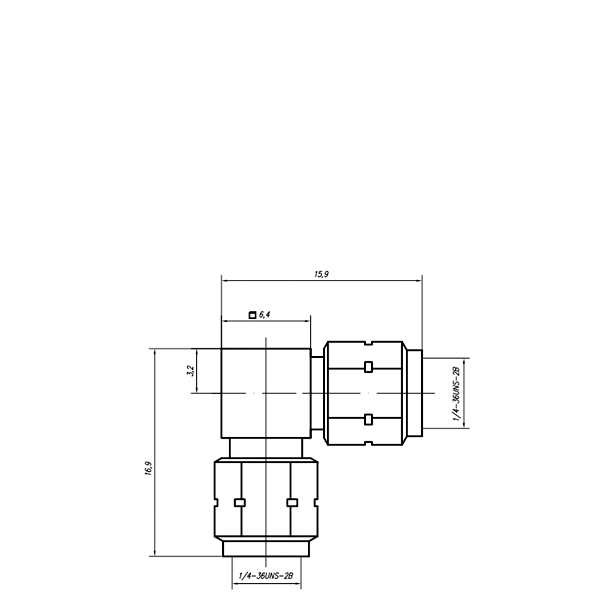

КП-SMA-SMA-ВВ-Пу-01-1.M Тип SMA (вилка) - Тип SMA (вилка) АМРУ.434541.134 12,4 ГГц ≤1,25
Тип III - Тип III (собственное производство)
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж
КП-РР3-III-III-5.M Тип III (розетка) - Тип III (розетка) АМРУ.434541.095-02 8 ГГц ≤1,15
Тип IX - Тип IX (собственное производство)
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж
КП-РР-IX-IX Тип IX (розетка) - Тип IX (розетка) AE99106547
