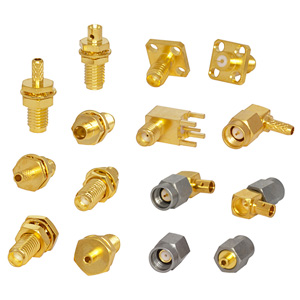

Соединители коаксиальные тип SSMA

Серия SSMA - это сверхминиатюрные коаксиальные соединители с резьбовым соединением.

Данная серия разрабатывалась как уменьшенная версия соединителей SMA.

Соединители разработаны согласно стандарта MIL-C-39012.

Отличительной особенностью соединителей является маленький вес, небольшой размер, износоустойчивая конструкция, широкий частотный диапазон (до 18 ГГц) и высокая надежность.

Соединители нашли широкое применения в системах ВЧ и СВЧ радиосвязи.

Технические характеристики

Присоединительные размеры тип SSMA
Волновое сопротивление 50Ω
Рабочее напряжение 250В
Напряжение пробоя диэлектрика 750В
Сопротивление контактов (центральный контакт) ≤4mΩ
Сопротивление контактов (внешний контакт) ≤2.5mΩ
Сопротивление изоляции ≥1000MΩ
Количество соединений ≥500
Температурный диапазон -65°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь
Нержавеющая сталь
Ni 2.0 + Au 0.2
Хим. пассивирование
Центральный контакт (штырь) Латунь Ni 2.0 + Au 0.5
Центральный контакт(гнездо) Бронза бериллиевая Ni 2.0 + Au 0.5
Накидная гайка Латунь Ni 2.0 + Au 0.2
Прокладка Силикон -
Изолятор PTFE -

Условные обозначения

  • SSMA-1
  • _2
  • K3
  • _4
  • F5
  • D6
  • 7G7
1. Серия соединителя SSMA
2. Волновое сопротивление 50 или Значение не указано -50©
75 - 75©
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

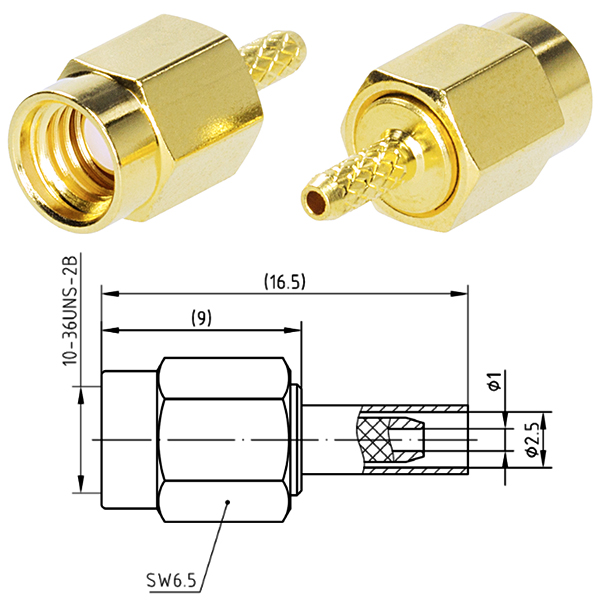

SSMA-J2 171A-7501 12,4 ГГц ≤1,35 вилка кабельная прямая RG-178U, RG-196U A=2,5 L=16,5

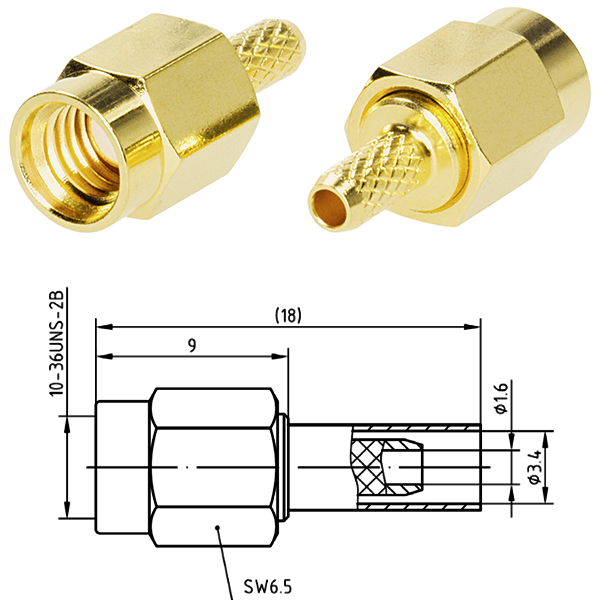

SSMA-J2.5D 171A-7503 12,4 ГГц ≤1,35 вилка кабельная прямая RG-316DT A=3,4 L=14,5

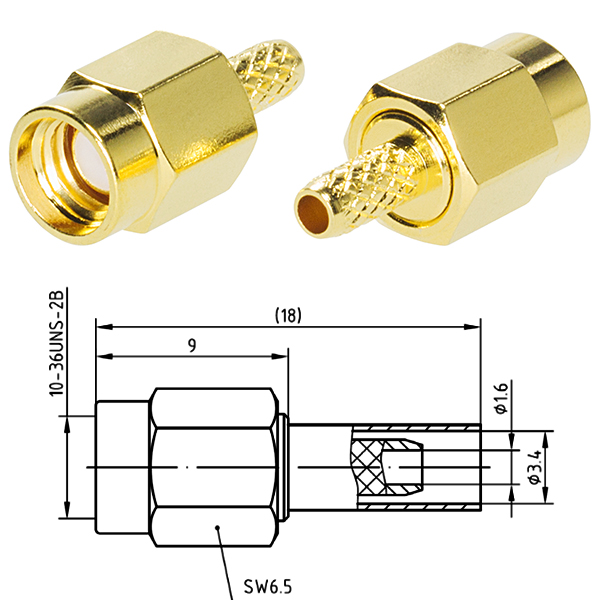

SSMA-J3 171A-7502 12,4 ГГц ≤1,35 вилка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=13,5
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

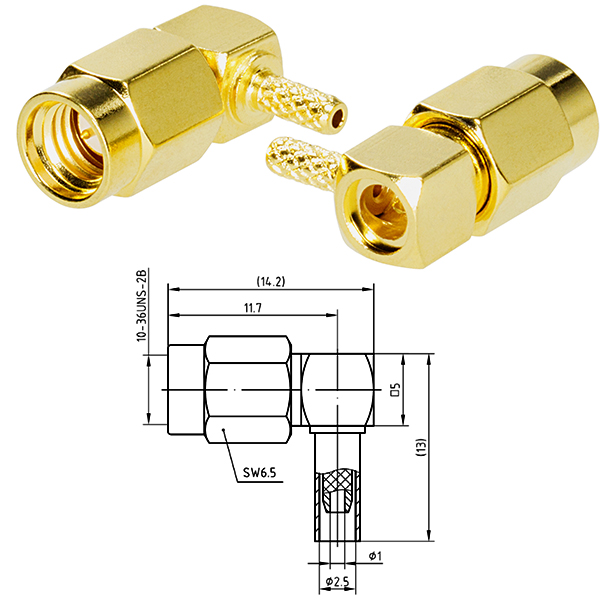

SSMA-JW2 173A-7501 10 ГГц ≤1,45 вилка кабельная угловая RG-178U, RG-196U A=2,5 L=13,0

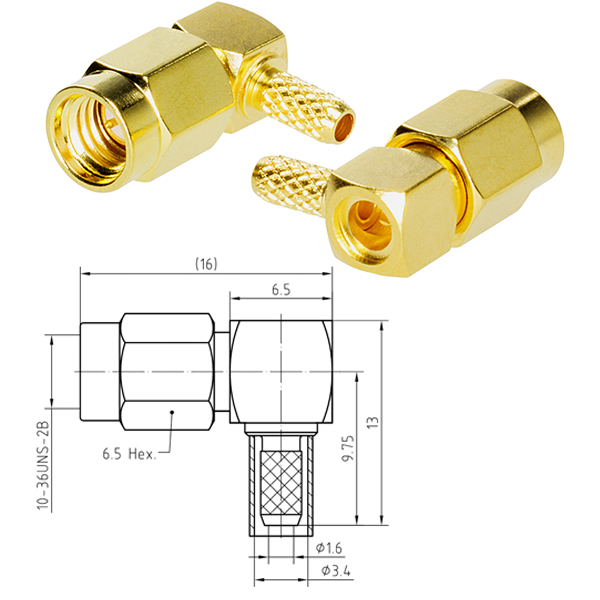

SSMA-JW2.5D 173A-7503 10 ГГц ≤1,45 вилка кабельная угловая RG-316DT A=2,5 L=14,5

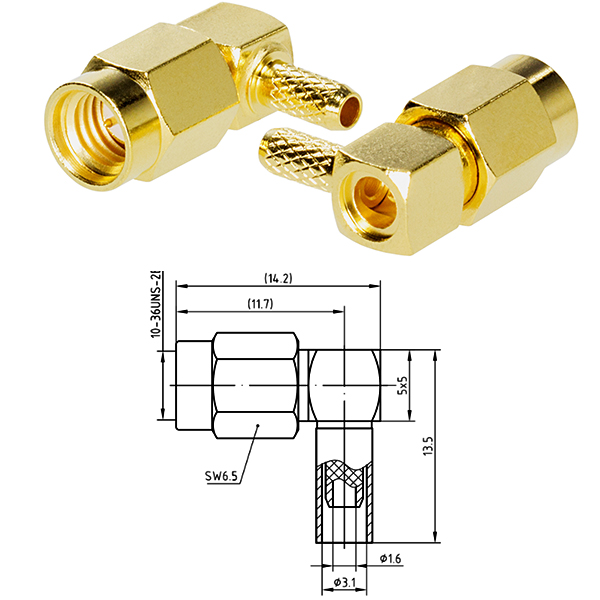

SSMA-JW3 173A-7502 10 ГГц ≤1,45 вилка кабельная угловая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=2,5 L=13,5
Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

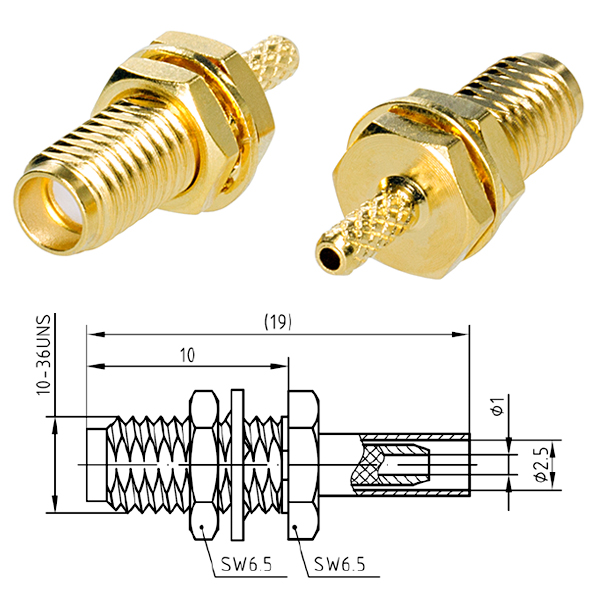

SSMA-KY2 172A-2501 12,4 ГГц ≤1,35 розетка приборно-кабельная 2/50S -

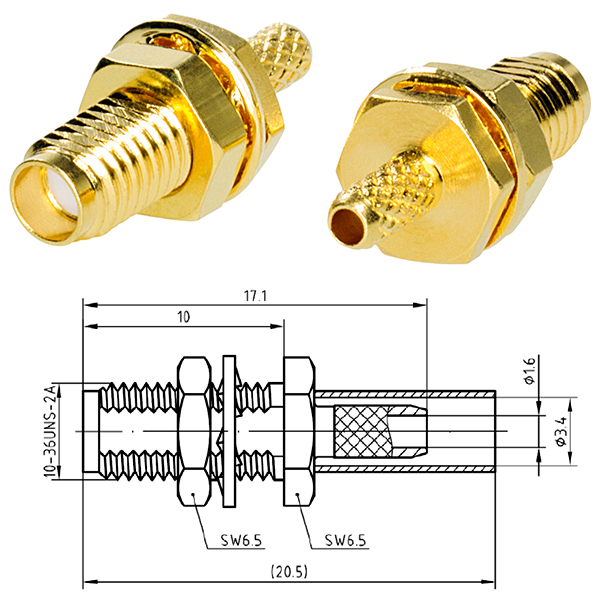

SSMA-KY2.5D 172A-2503 12,4 ГГц ≤1,35 розетка приборно-кабельная 2.5/50D -

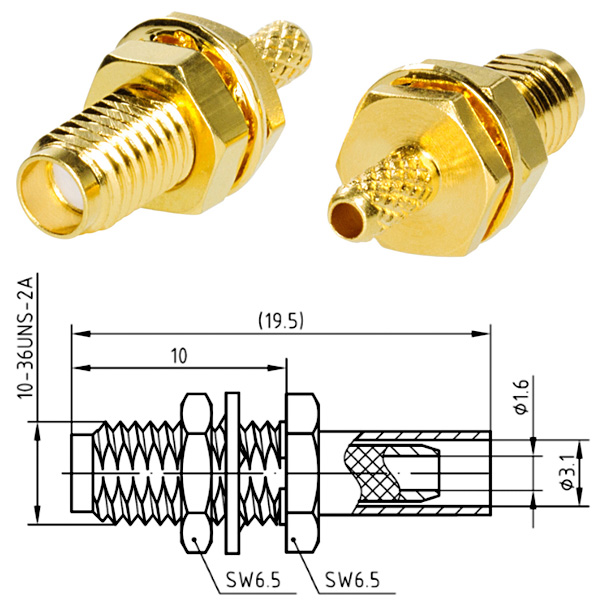

SSMA-KY3 172A-2502 12,4 ГГц ≤1,35 розетка приборно-кабельная 2.5/3/50S -

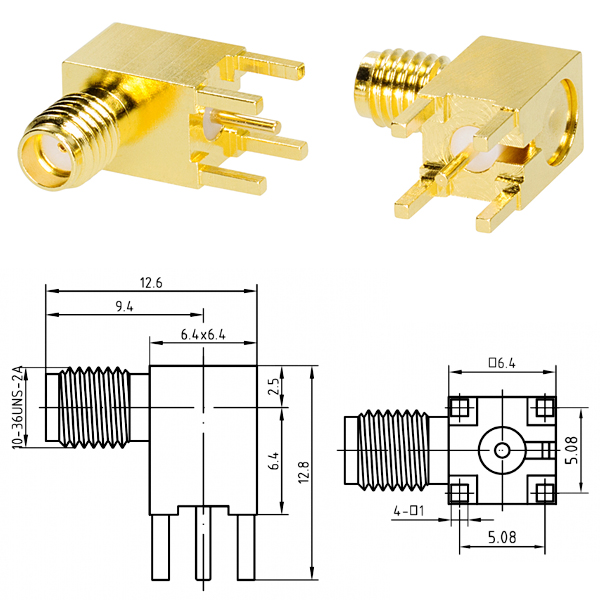

Соединители для печатных плат

Розетки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

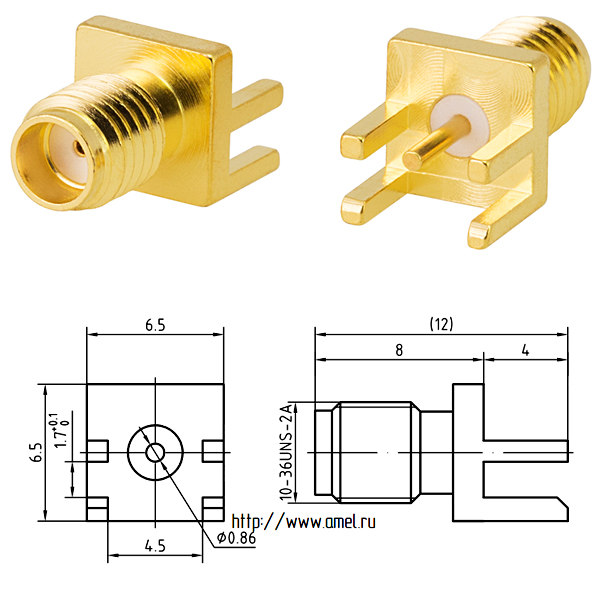

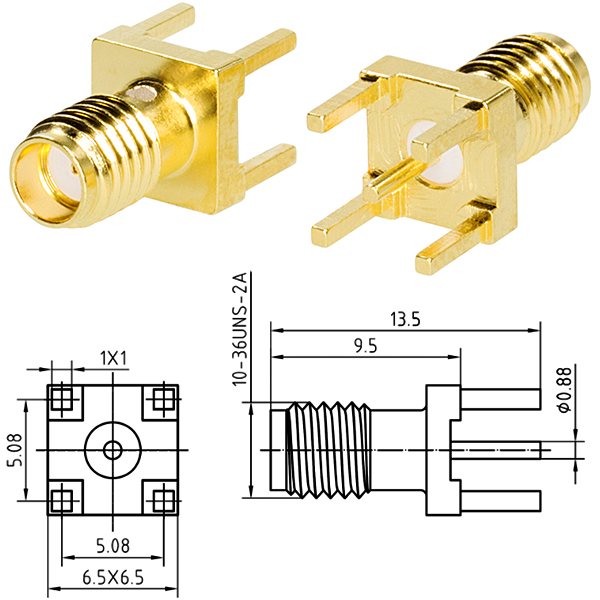

SSMA-KHD 172A-4801 26,5 ГГц ≤1,45 розетка прямая на плату - -

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

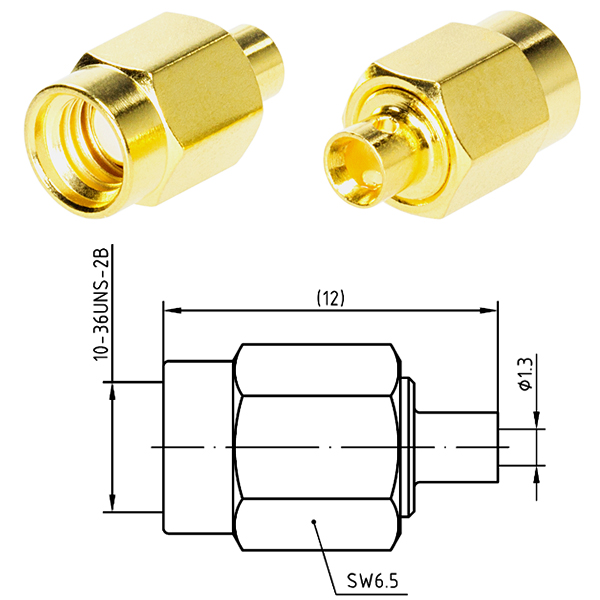

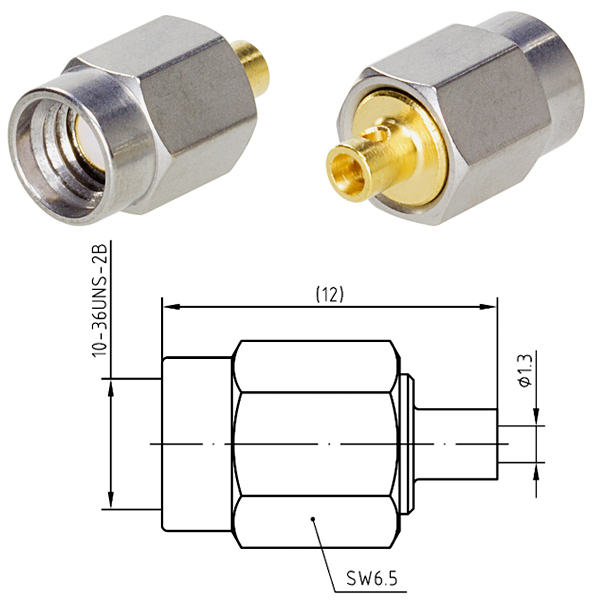

SSMA-JB1 171A-7661 26,5 ГГц ≤1,45 вилка кабельная прямая EZ47 A=1,3

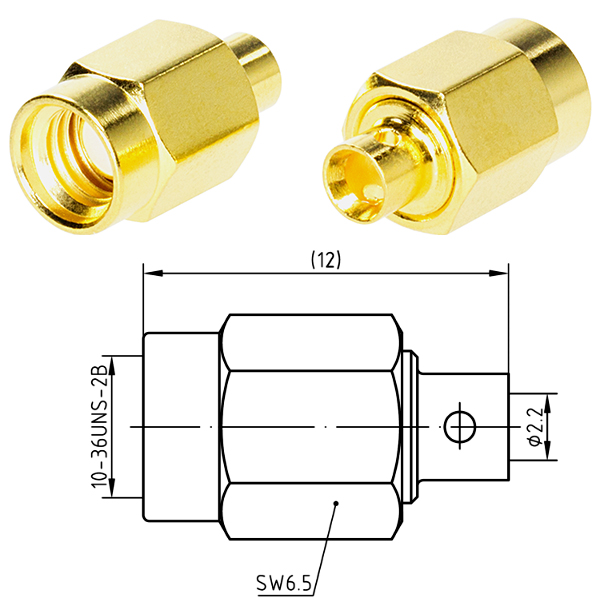

SSMA-JB2 171A-7662 26,5 ГГц ≤1,45 вилка кабельная прямая RG-405U A=2,2

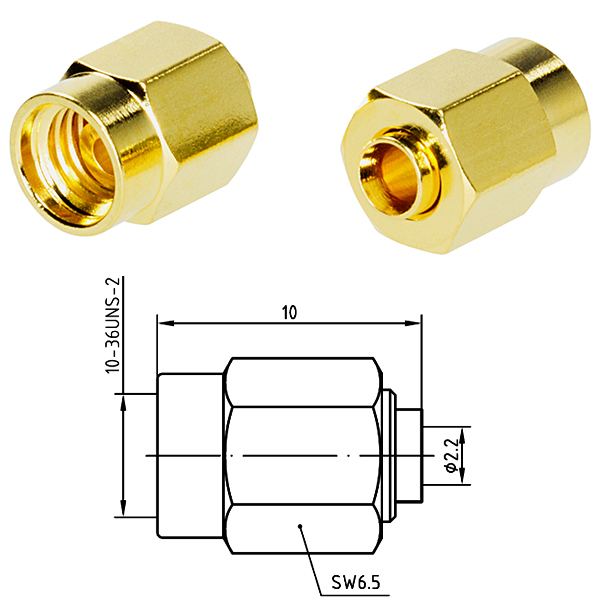

SSMA-JB2A 171A-7663 35 Ггц ≤1,40 вилка кабельная прямая RG-405U -

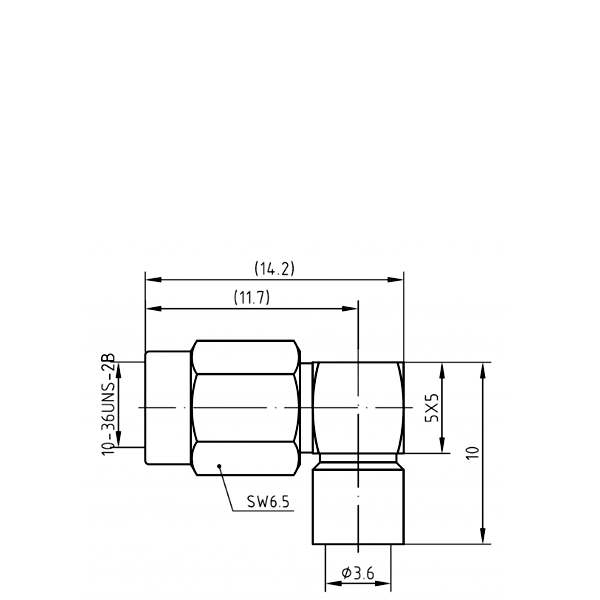

Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

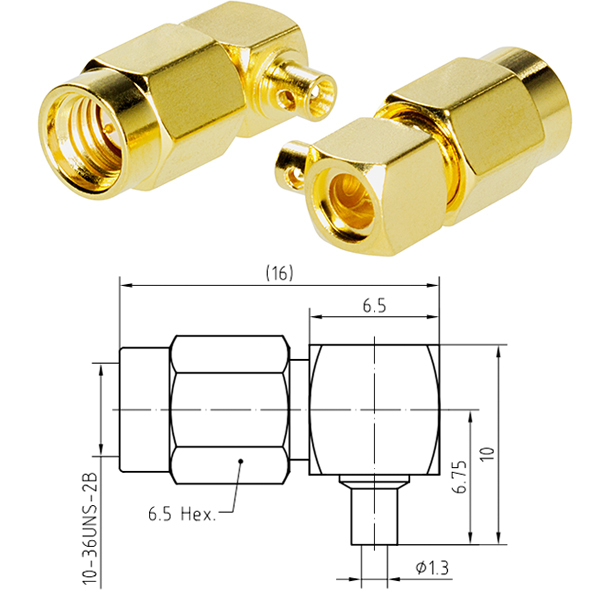

SSMA-JWB1 173A-7661 18 ГГц ≤1,41 вилка кабельная угловая EZ47 A=1,3 L=8,0

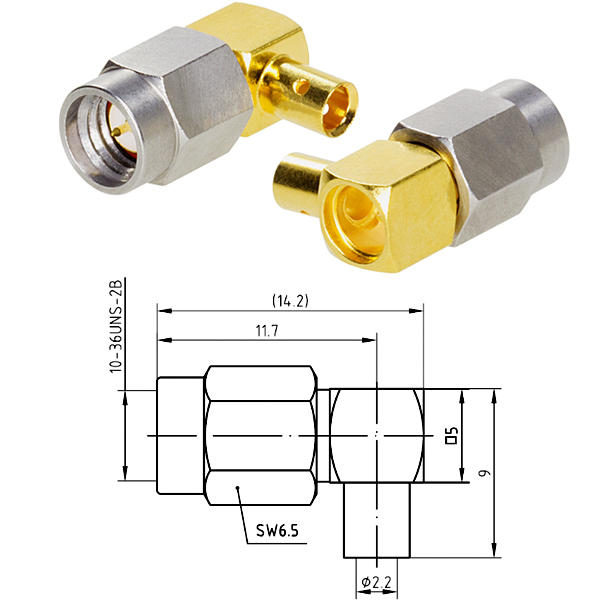

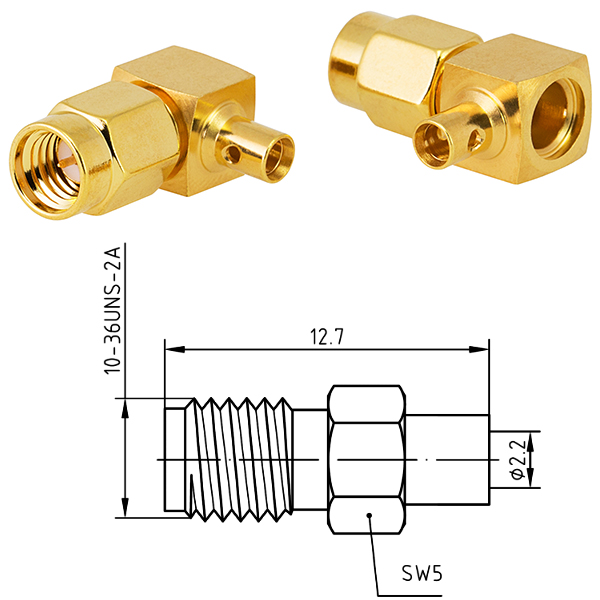

SSMA-JWB2 173A-7662 18 ГГц ≤1,41 вилка кабельная угловая RG-405U A=2,2 L=9,0
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

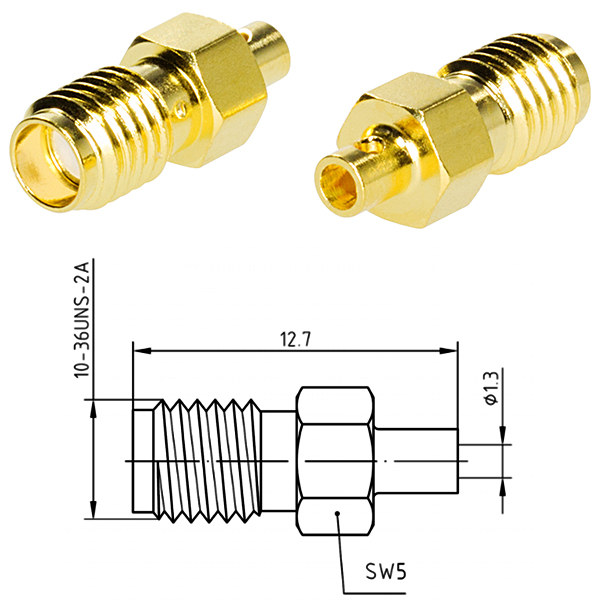

SSMA-KB1 172A-7661 26,5 ГГц ≤1,45 розетка кабельная прямая EZ47 A=1,3

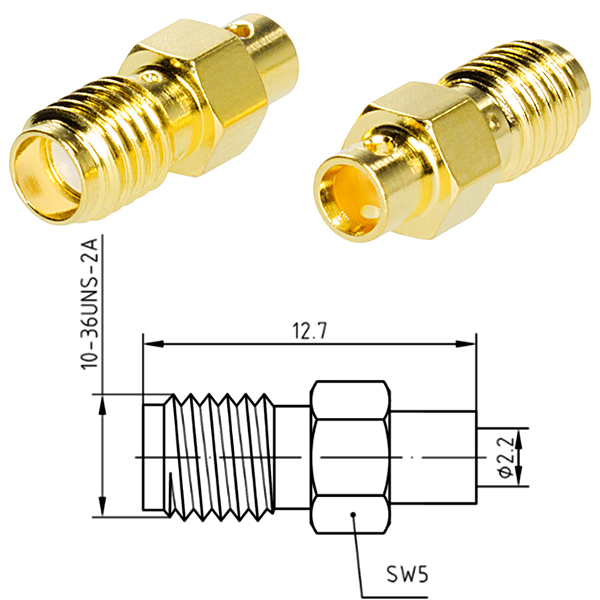

SSMA-KB2 172A-7662 26,5 ГГц ≤1,45 розетка кабельная прямая RG-405U A=2,2
Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

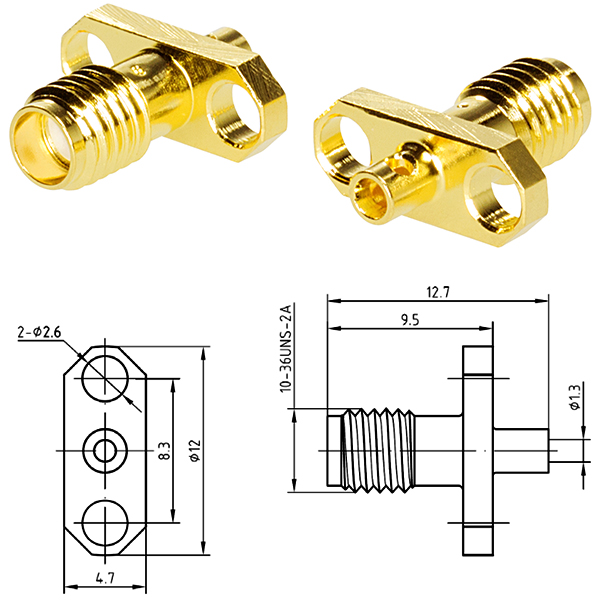

SSMA-KFB1 172A-1661 26,5 ГГц ≤1,45 розетка кабельная фланцевая EZ47 A=1,3
SSMA-KFB1a 172A-1663 26,5 ГГц ≤1,45 розетка кабельная фланцевая EZ47 A=1,3

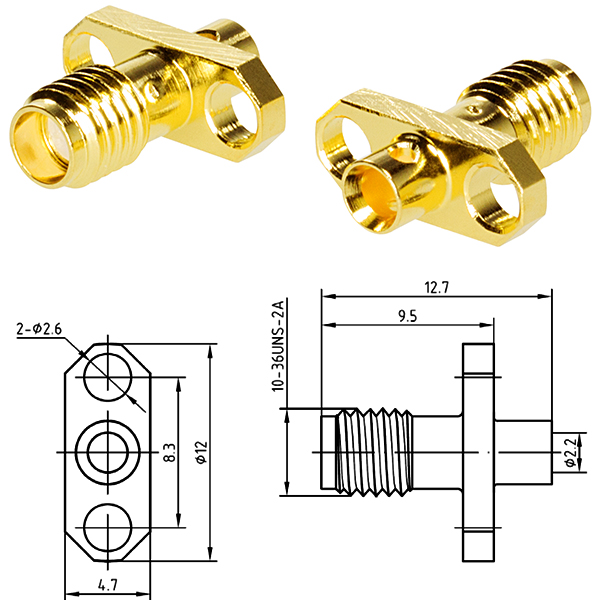

SSMA-KFB2 172A-1662 26,5 ГГц ≤1,45 розетка кабельная фланцевая RG-405U A=2,2
SSMA-KFB2a 172A-1664 26,5 ГГц ≤1,45 розетка кабельная фланцевая RG-405U A=2,2
Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

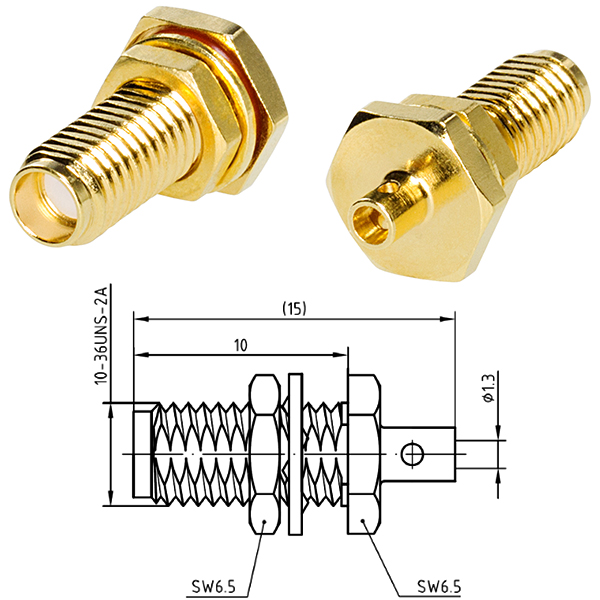

SSMA-KYB1 172A-2661 26,5 ГГц ≤1,45 розетка приборно-кабельная EZ47 A=1,3

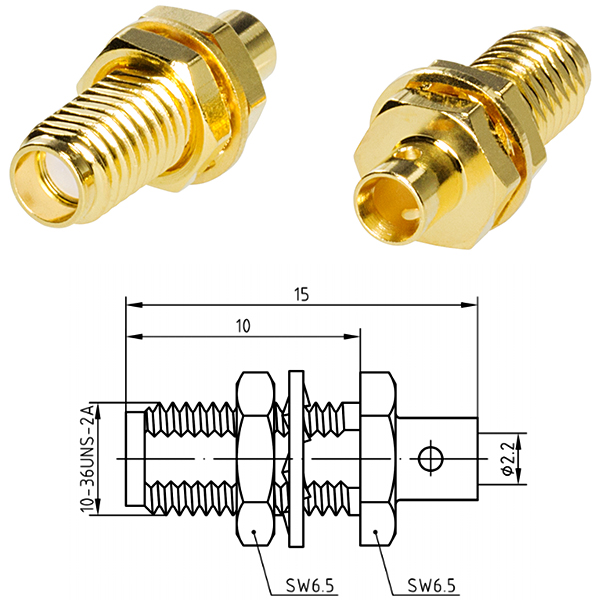

SSMA-KYB2 172A-2662 26,5 ГГц ≤1,45 розетка приборно-кабельная RG-405U A=2,2

Соединители приборные

Розетки приборные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

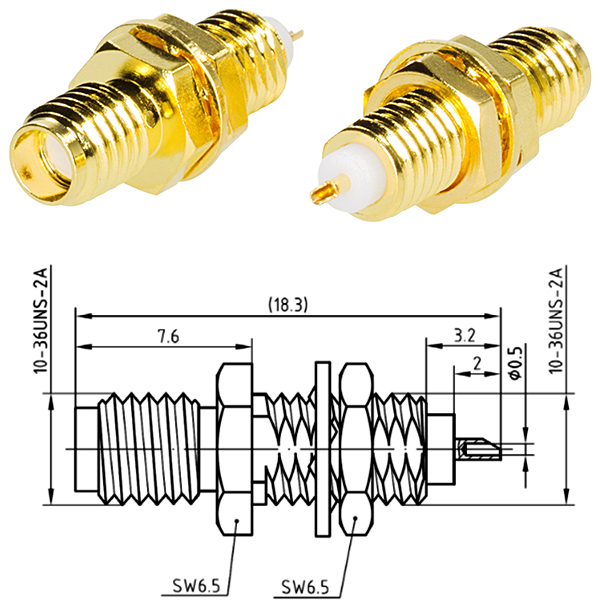

SSMA-KYD 172A-2801 26,5 ГГц ≤1,45 розетка приборная прямая - -

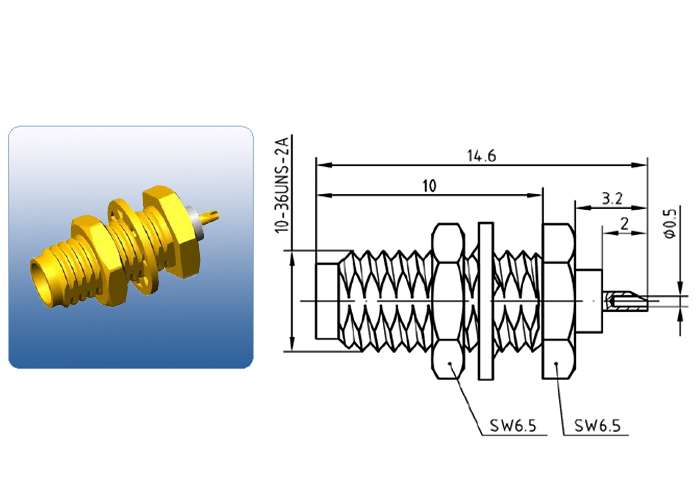

SSMA-KYD1 172A-2802 26,5 ГГц ≤1,45 розетка приборная прямая - -

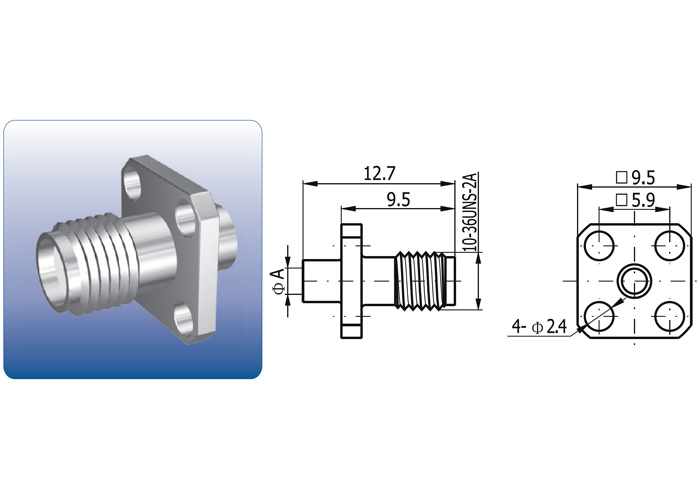

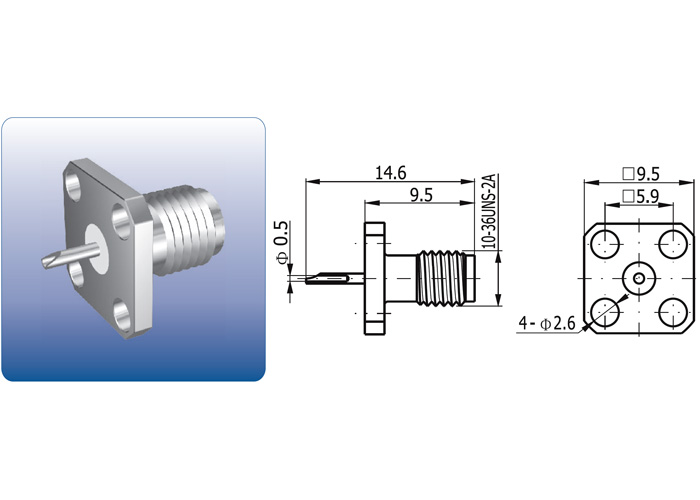

Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

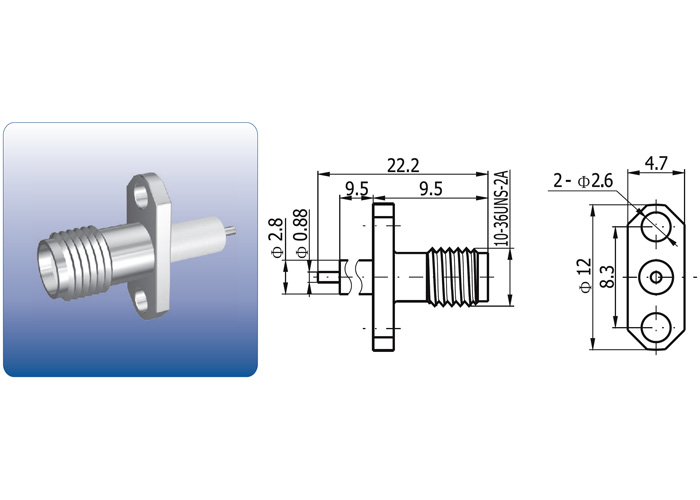

SSMA-KFD 172A-0001 26,5 ГГц ≤1,45 розетка приборная фланцевая - -

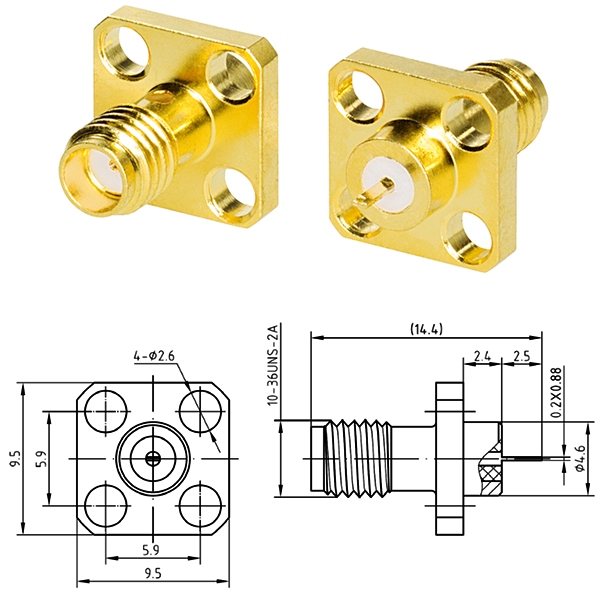

SSMA-KFD1 172A-0002 26,5 ГГц ≤1,45 розетка приборная фланцевая - L=2,4

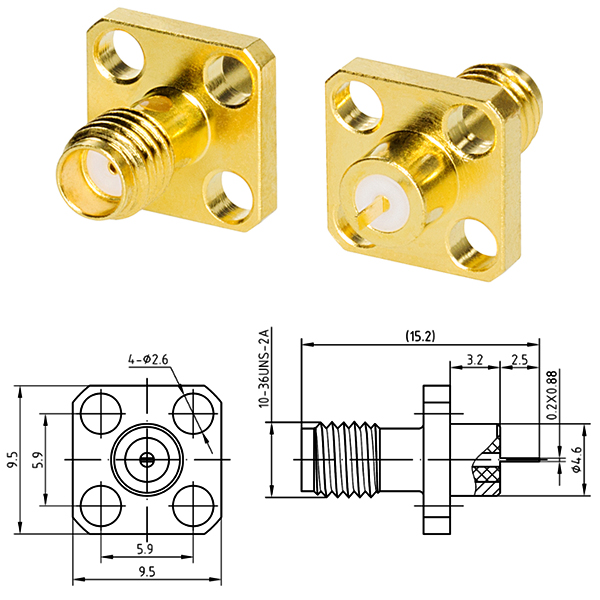

SSMA-KFD2 172A-0003 26,5 ГГц ≤1,45 розетка приборная фланцевая - L=3,2

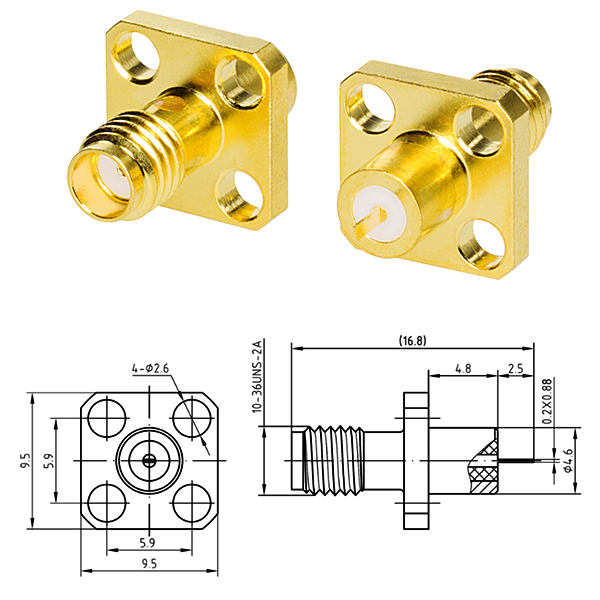

SSMA-KFD3 172A-0004 26,5 ГГц ≤1,45 розетка приборная фланцевая - L=4,8

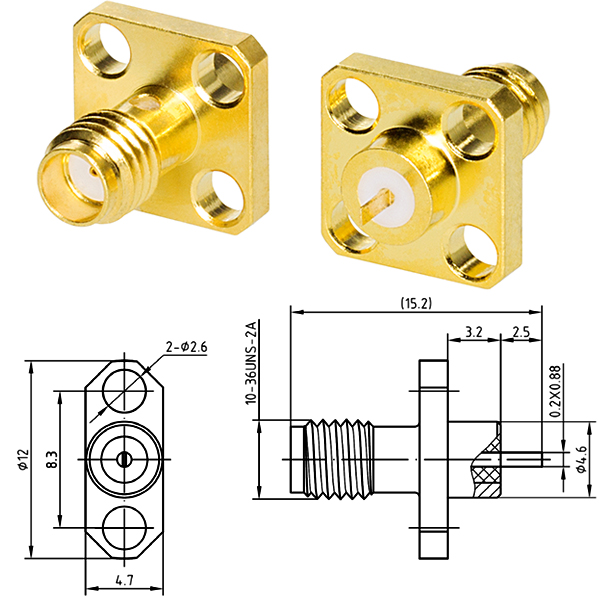

SSMA-KFD4 172A-0005 26,5 ГГц ≤1,45 розетка приборная фланцевая - -

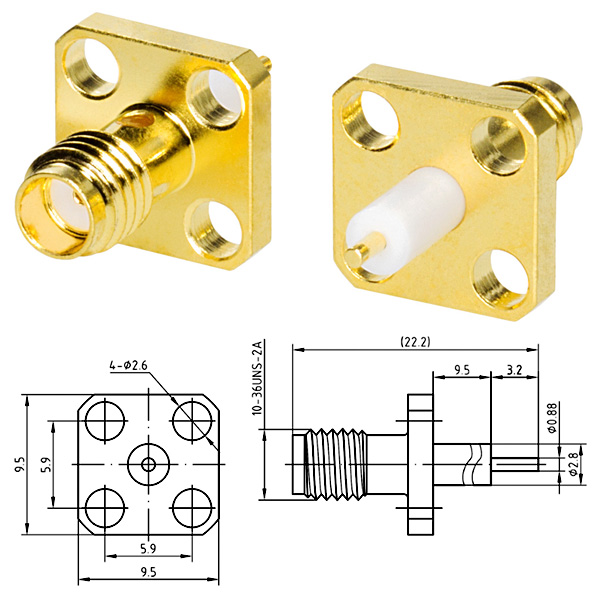

SSMA-KFD5 172A-0006 26,5 ГГц ≤1,45 розетка приборная фланцевая - -
SSMA-KFD6 172A-0007 26,5 ГГц ≤1,45 розетка приборная фланцевая - -

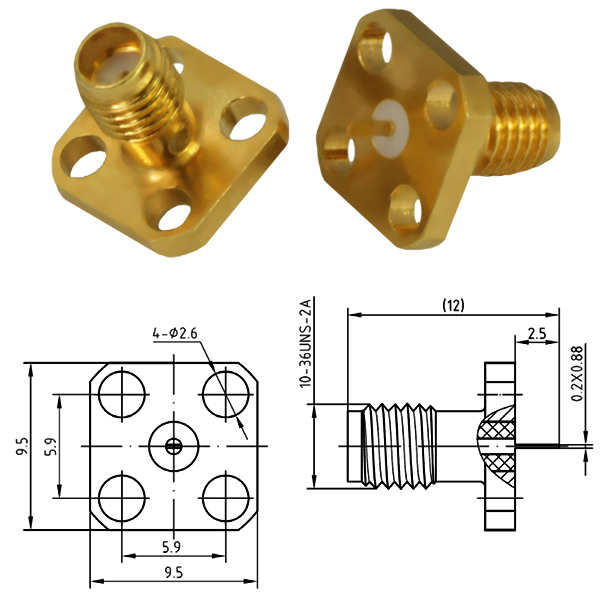

SSMA-KFD7 172A-0008 26,5 ГГц ≤1,45 розетка приборная фланцевая - -

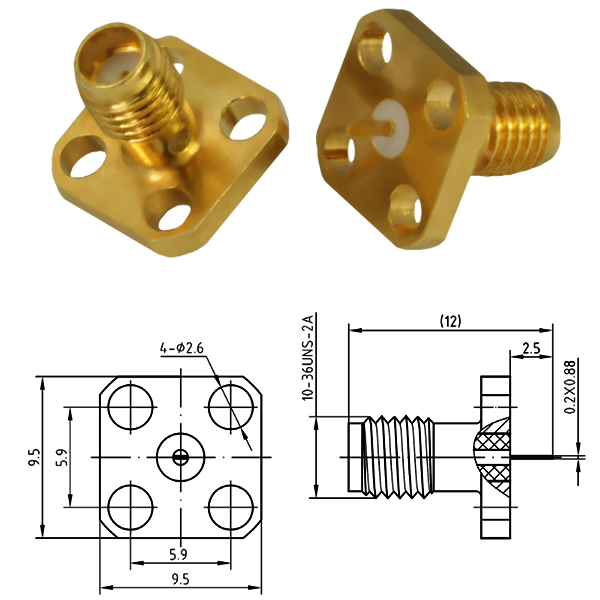

SSMA-KFD7G 172D-0001 26,5 ГГц ≤1,45 розетка приборная фланцевая - -

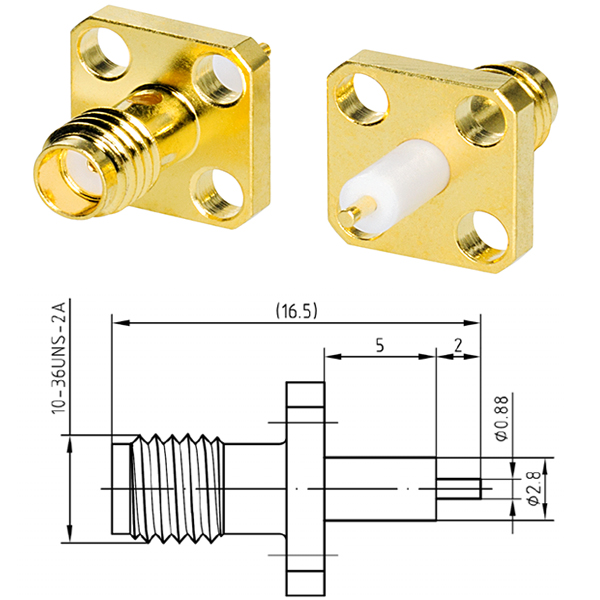

SSMA-KFD52 172A-0053 26,5 ГГц ≤1,45 розетка приборная фланцевая - -
