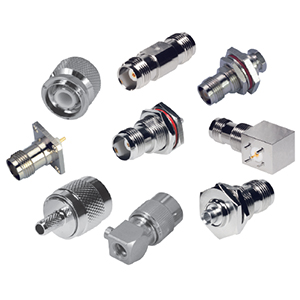

Соединители коаксиальные тип TNC

Серия TNC это очень популярные коаксиальные соединители средней мощности с винтовым соединением, разработанные и изготовленные согласно стандартов IEC 169-17, BS9210N0007, и CECC 22200.

Соединители обладают хорошими вибрационными характеристиками, высокой надежностью, широко используются в системах связи, где необходимы повышенные требования к вибростойкости соединителей.

Технические характеристики

Присоединительные размеры тип TNC
Волновое сопротивление 50Ω
Рабочая частота 0~11ГГц
Рабочее напряжение 500В
Напряжение пробоя диэлектрика 1500В
Сопротивление контактов (центральный контакт) ≤1.5mΩ
Сопротивление контактов (внешний контакт) ≤0.2mΩ
Сопротивление изоляции ≥5000MΩ
Количество соединений ≥500
Температурный диапазон -65°C~+165°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Никель
Центральный контакт (штырь) Латунь Золото
Центральный контакт(гнездо) Бронза бериллиевая Золото
Кольцо Силиконовая резина -
Обжимная трубка Сплав меди Никель
Изолятор PTFE -

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

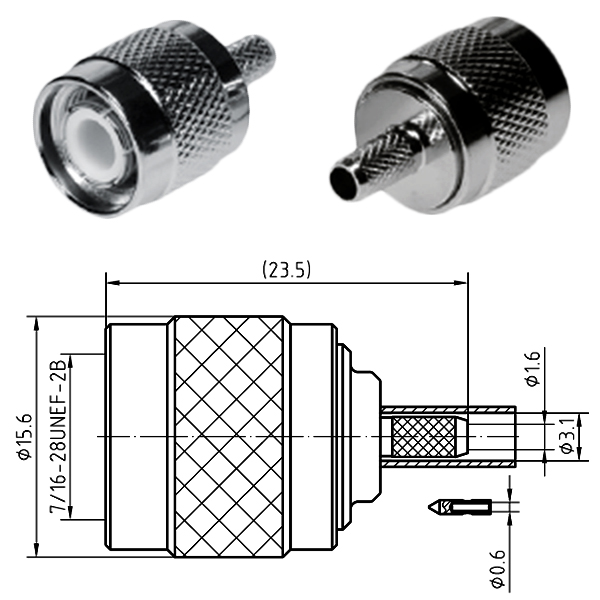

TNC-J3Y 261B-7501 10 ГГц ≤1,33 вилка кабельная прямая RG174A/U, RG188A/U, RG316/U -

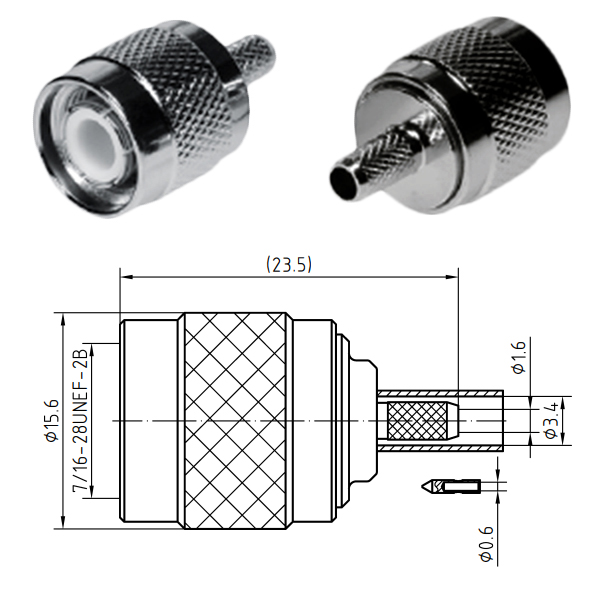

TNC-J3DY 261B-7502 10 ГГц ≤1,33 вилка кабельная прямая RG316D, RD316 -

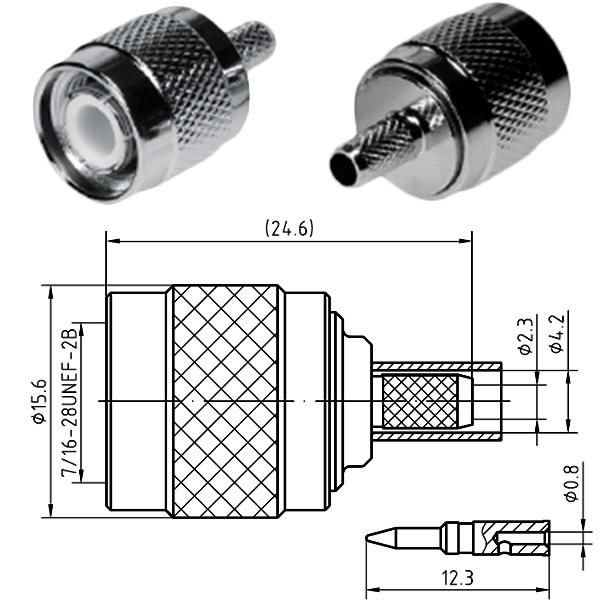

TNC-J4Y 261B-7503 10 ГГц ≤1,33 вилка кабельная прямая SFF-50-2-1 -

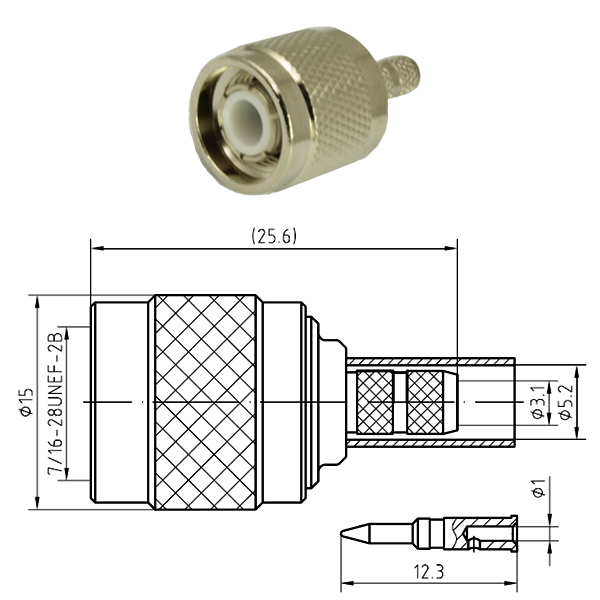

TNC-J5Y 261B-7504 10 ГГц ≤1,33 вилка кабельная прямая RG58/U, RG303/U -

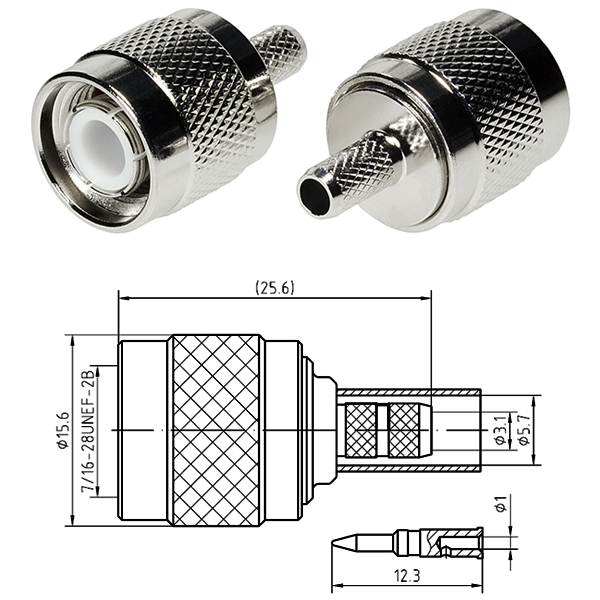

TNC-J5DY 261B-7505 10 ГГц ≤1,33 вилка кабельная прямая RG142B/U, RG223/U, RG400/U -

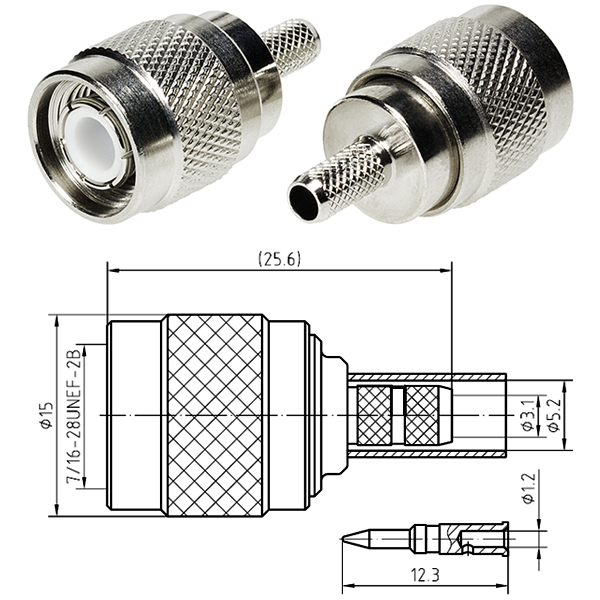

TNC-J200Y 261B-7520 10 ГГц вилка кабельная прямая LMR200 -

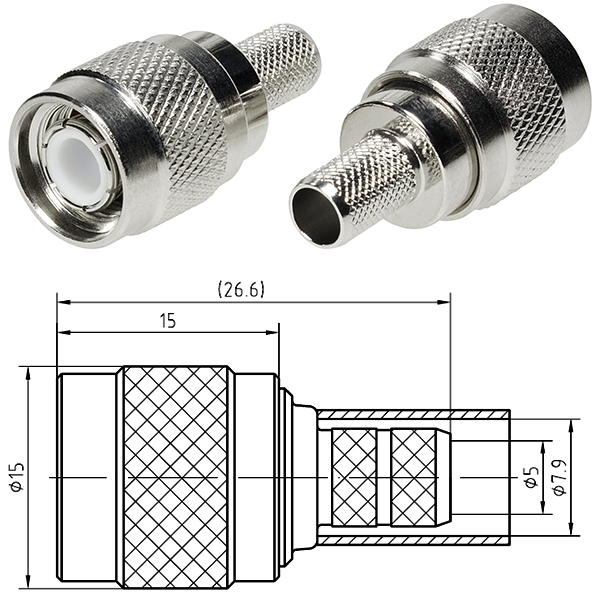

TNC-J300Y 261B-7530 10 ГГц вилка кабельная прямая LMR300 -
TNC-J7Y 261B-7506 10 ГГц ≤1,33 вилка кабельная прямая RG8/U, RG213/U, SYV-50-7-1 -

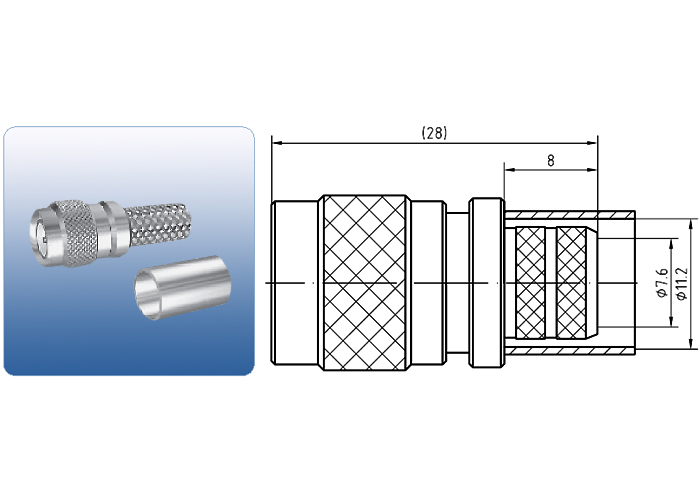

TNC-J7DY 261B-7507 10 ГГц ≤1,33 вилка кабельная прямая RG214/U, SYV-50-7-2 -

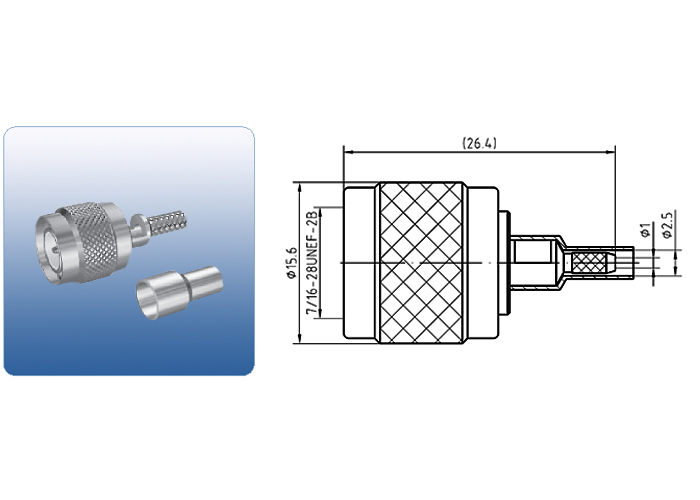

TNC-J2C 261B-7508 10 ГГц ≤1,33 вилка кабельная прямая RG178/U, RG196/U -

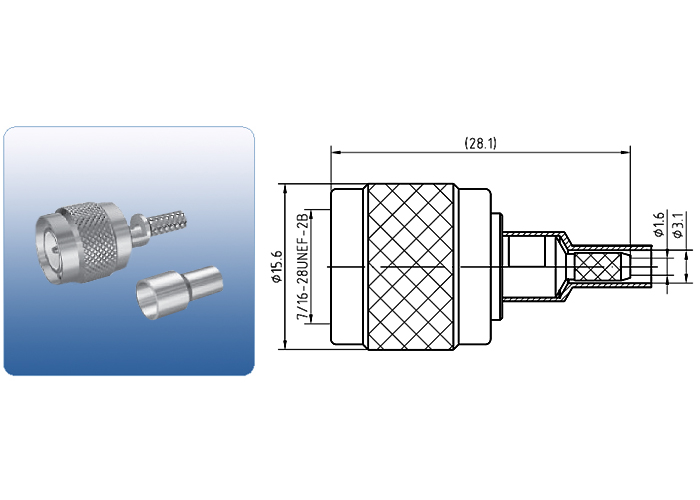

TNC-J3C 261B-7509 10 ГГц ≤1,33 вилка кабельная прямая RG174A/U, RG188A/U, RG316/U -

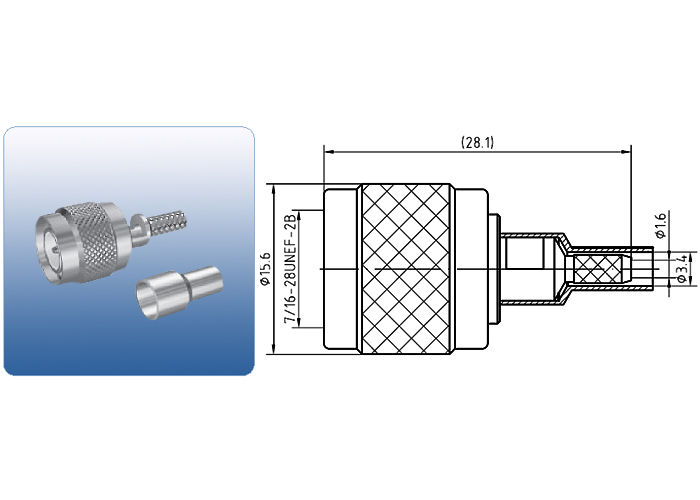

TNC-J2.5DC 261B-7510 10 ГГц ≤1,33 вилка кабельная прямая RG316D, RD316 -

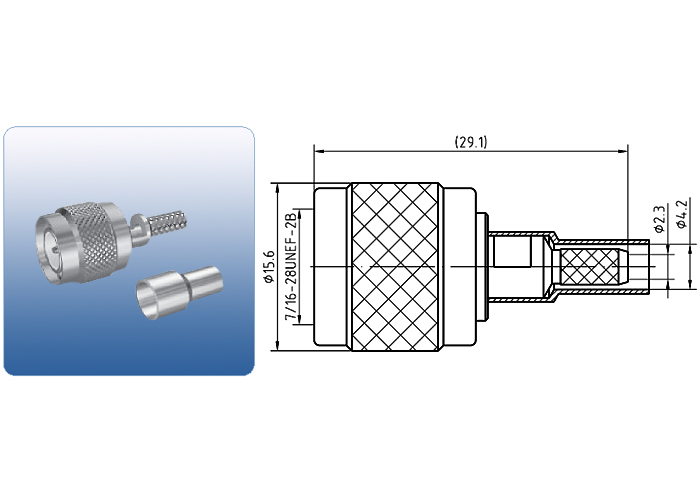

TNC-J4C 261B-7511 10 ГГц ≤1,33 вилка кабельная прямая SFF-50-2-1 -

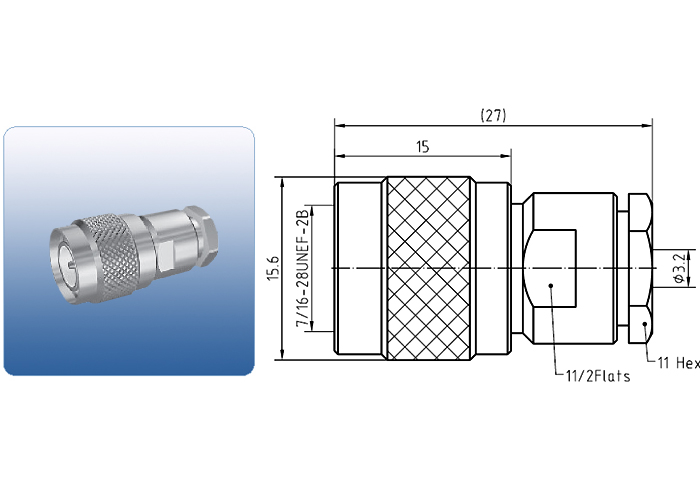

TNC-J3 261B-7531 10 ГГц ≤1,35 вилка кабельная прямая RG174/U, RG188/U, RG316/U -

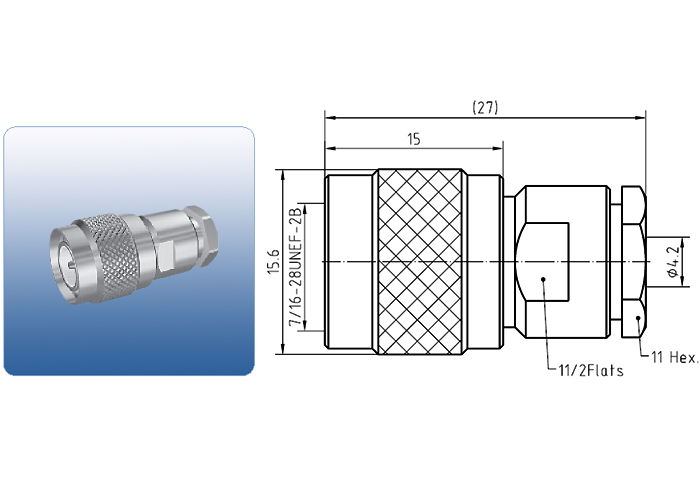

TNC-J4 261B-7532 10 ГГц ≤1,35 вилка кабельная прямая SFF-50-2-1 -

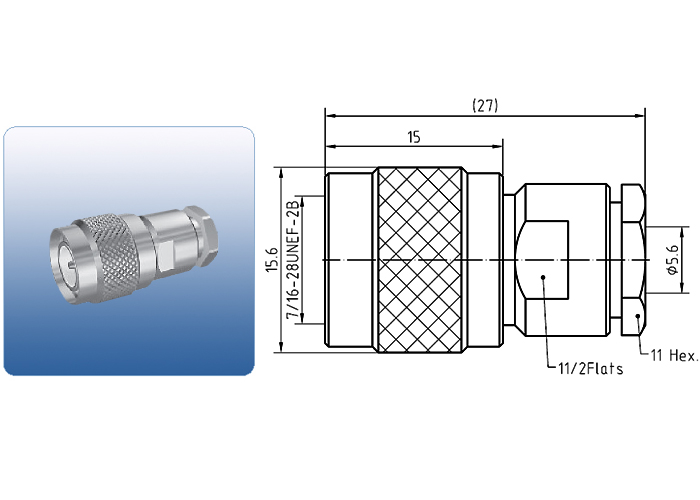

TNC-J5 261B-7533 10 ГГц ≤1,35 вилка кабельная прямая RG55/U, RG58/U, RG142B/U, RG400/U -

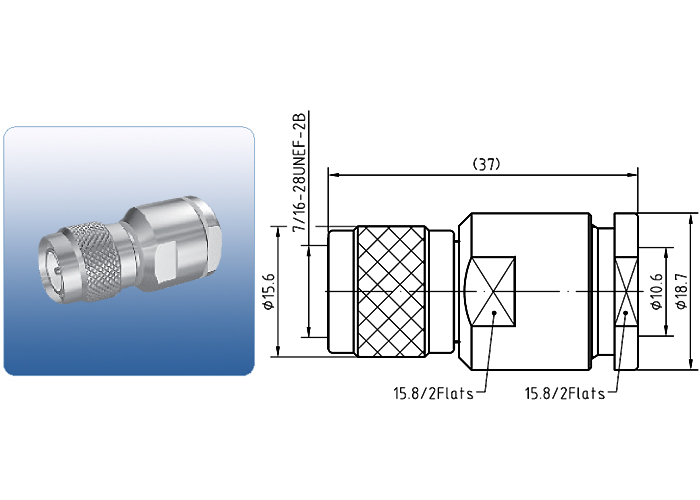

TNC-J7 261B-7534 10 ГГц ≤1,33 вилка кабельная прямая RG214/U, SYV-50-7-2 -

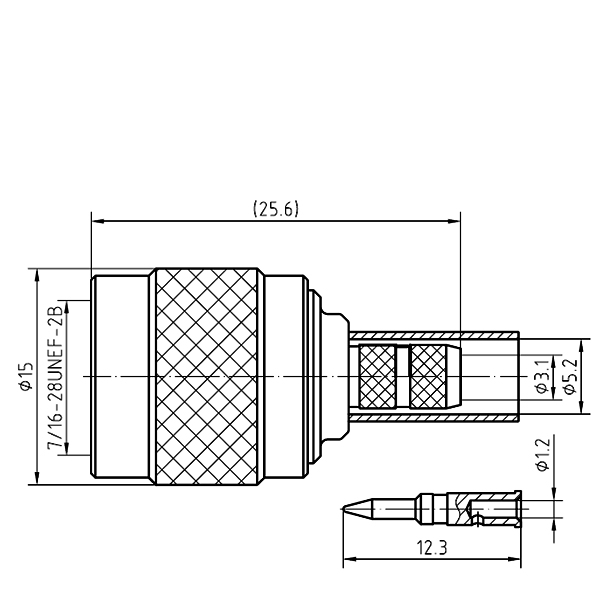

TNC-J200YT AE99151748 10 ГГц вилка кабельная прямая LMR200 -

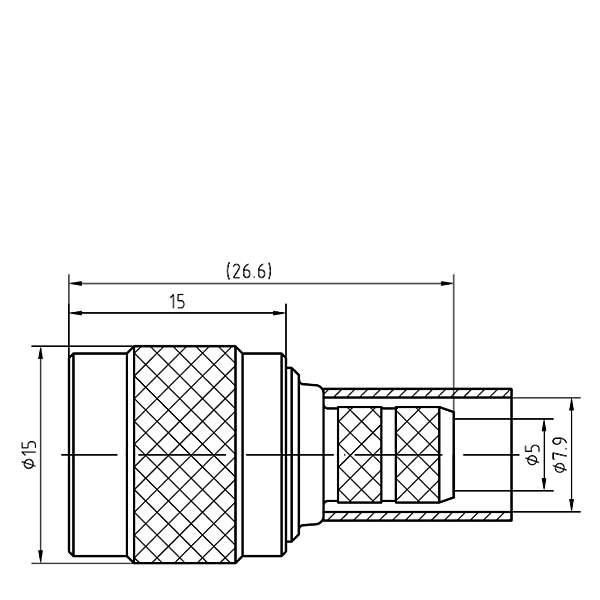

TNC-J300YT AE99151749 10 ГГц вилка кабельная прямая LMR300 -

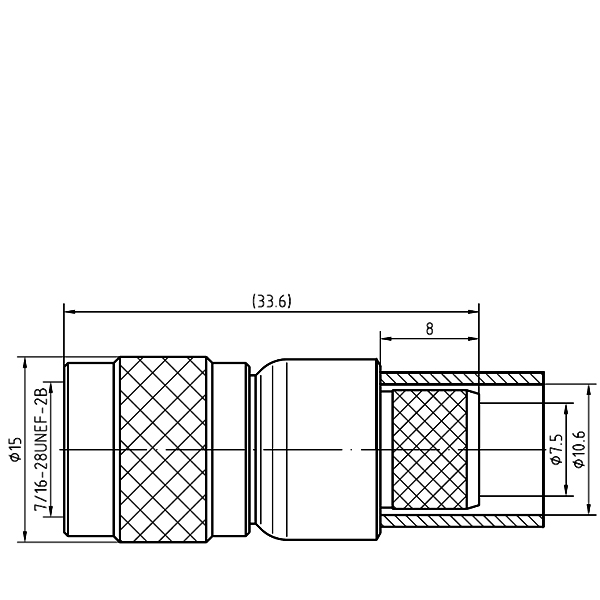

TNC-J400YT AE99151750 10 ГГц ≤1,33 вилка кабельная прямая LMR400 -

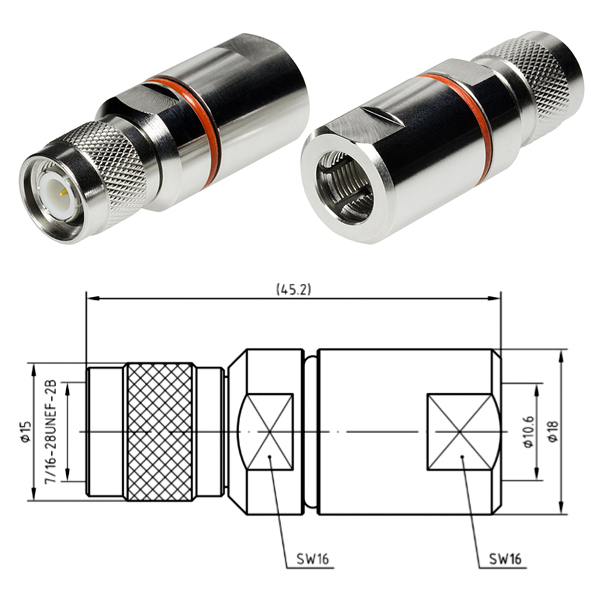

TNC-J8DFBK3 261F-7548 11 ГГц ≤1,44 вилка кабельная прямая 8DFB/прижим

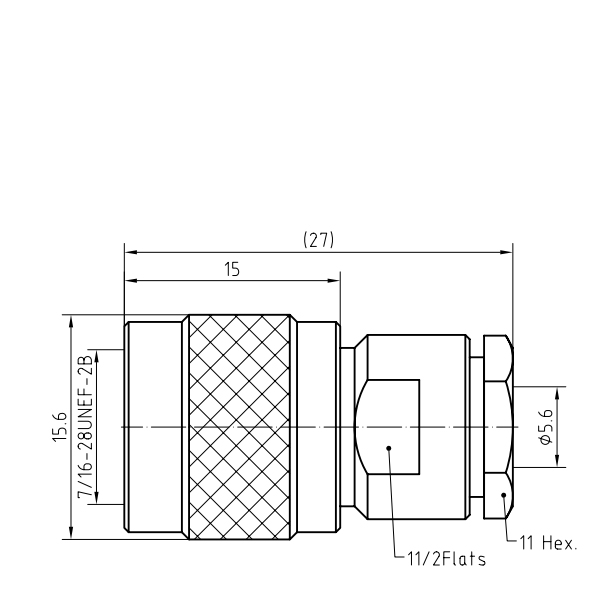

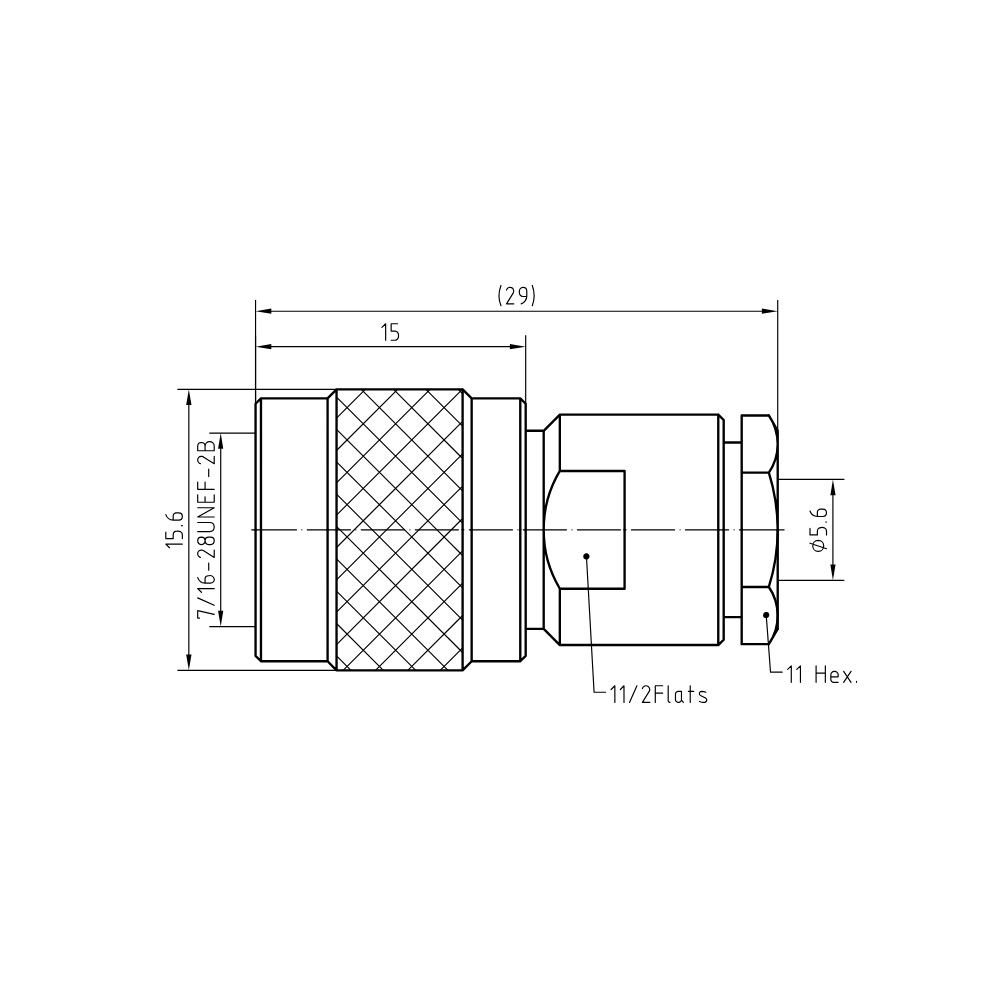

TNC-J200 6 ГГц ≤1,40 вилка кабельная прямая LMR200, РК50-3-38
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

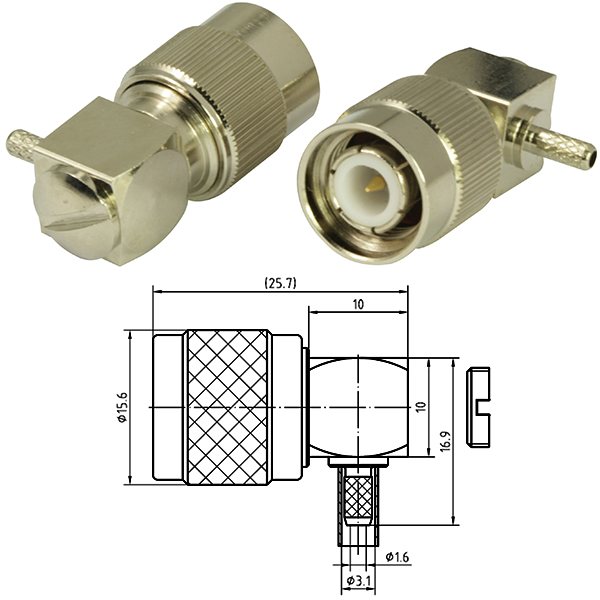

TNC-JW3Y 263B-7501 10 ГГц ≤1,40 вилка кабельная угловая RG174A/U, RG188A/U, RG316/U -

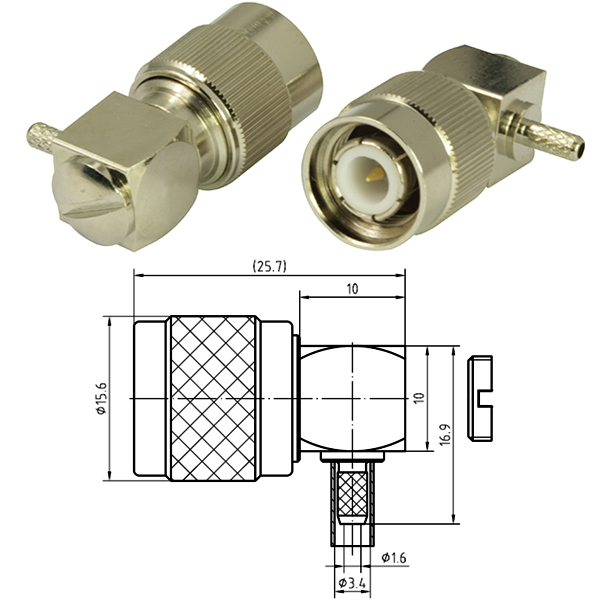

TNC-JW2.5DY 263B-7502 10 ГГц ≤1,40 вилка кабельная угловая RG316D, RD316 -

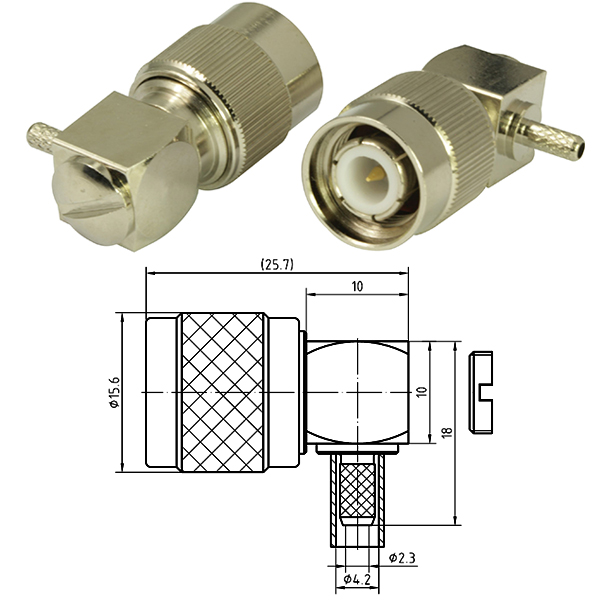

TNC-JW4Y 263B-7503 10 ГГц ≤1,40 вилка кабельная угловая SFF-50-2-1 -

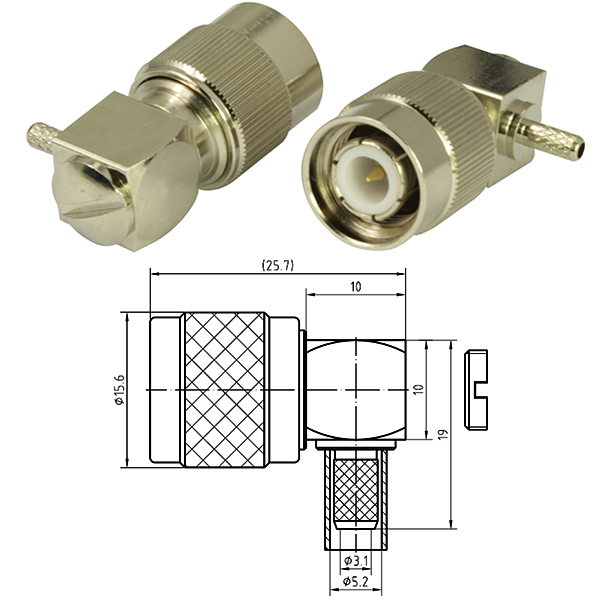

TNC-JW5Y 263B-7504 10 ГГц ≤1,40 вилка кабельная угловая RG58/U, RG303/U, LMR195 -

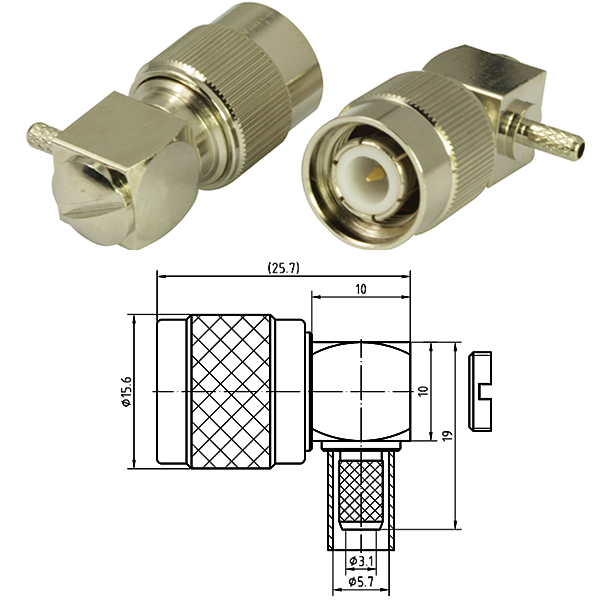

TNC-JW5DY 263B-7505 10 ГГц ≤1,40 вилка кабельная угловая RG142B/U, RG223/U, RG400/U -

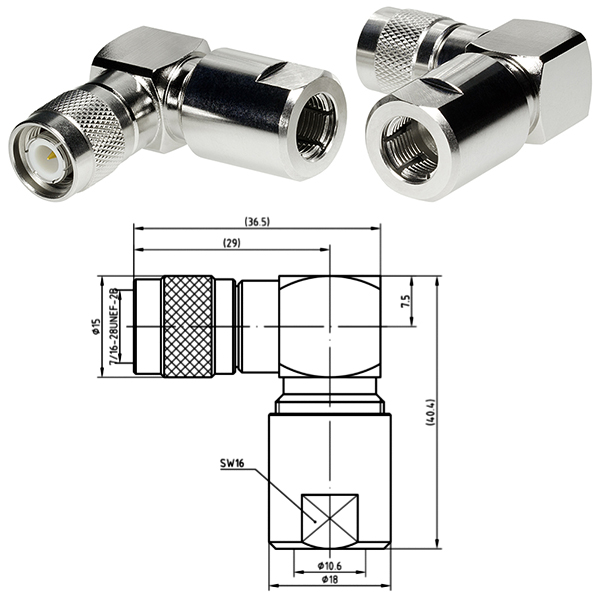

TNC-JW8DFBK3 263F-7548 8 ГГц ≤1,48 вилка кабельная угловая 8DFB/прижим
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

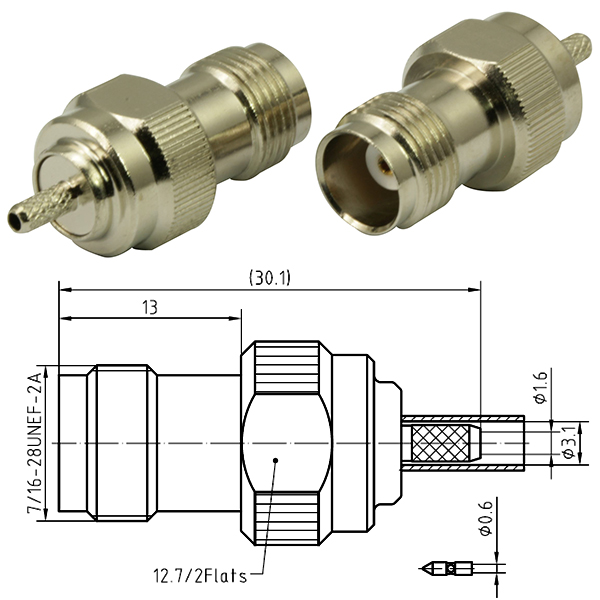

TNC-K3Y 262B-7501 10 ГГц ≤1,33 розетка кабельная прямая RG174A/U, RG188A/U, RG316/U -

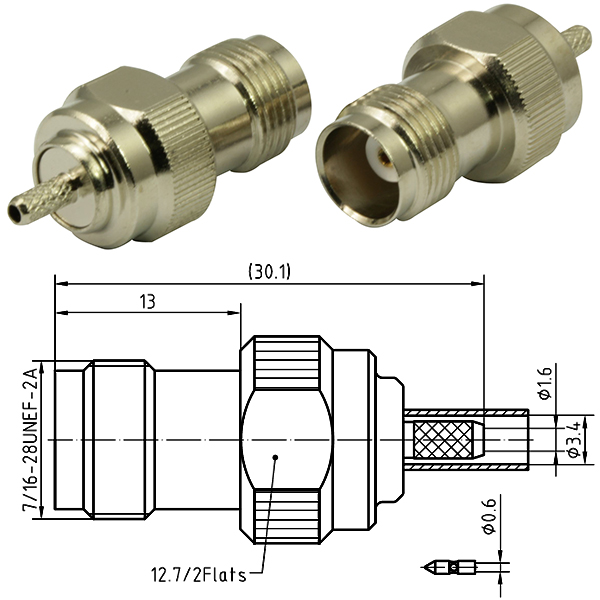

TNC-K3DY 262B-7502 10 ГГц ≤1,33 розетка кабельная прямая RG316D -

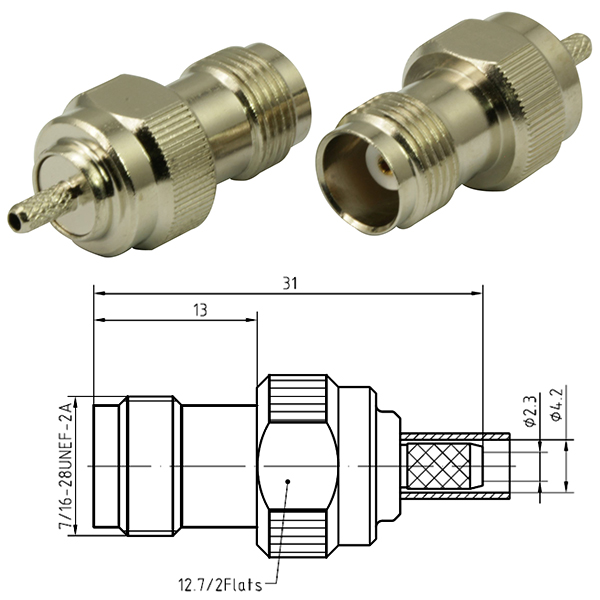

TNC-K4Y 262B-7503 10 ГГц ≤1,33 розетка кабельная прямая SFF-50-2-1 -

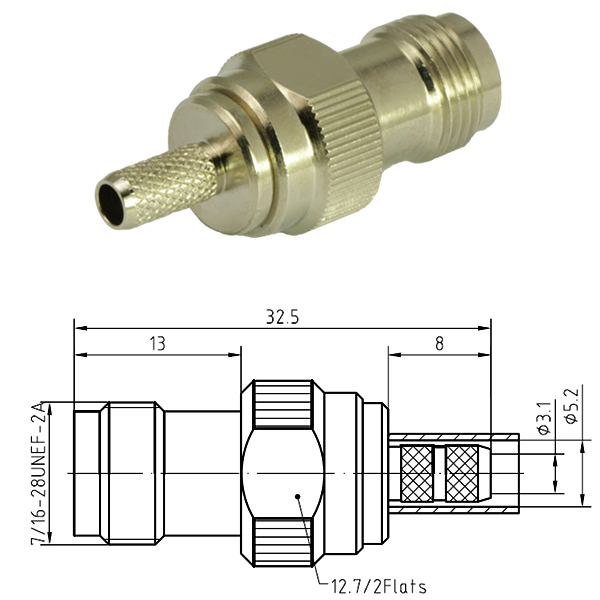

TNC-K5Y 262B-7504 10 ГГц ≤1,33 розетка кабельная прямая RG58 -

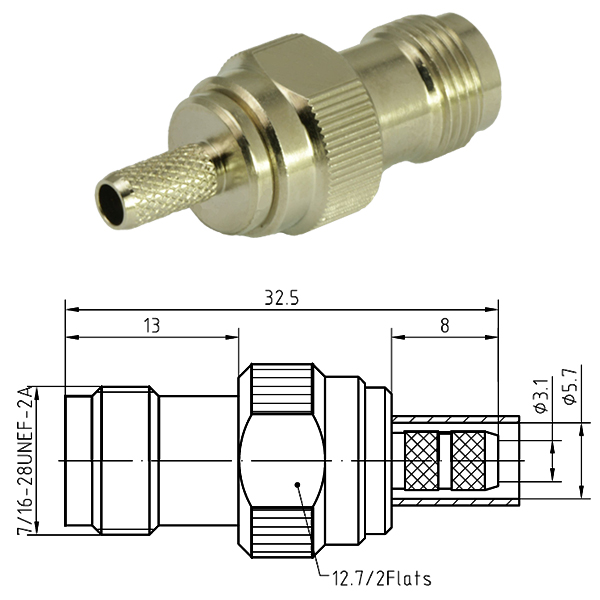

TNC-K5DY 262B-7505 10 ГГц ≤1,33 розетка кабельная прямая RG142B/U, RG223/U, RG400/U -

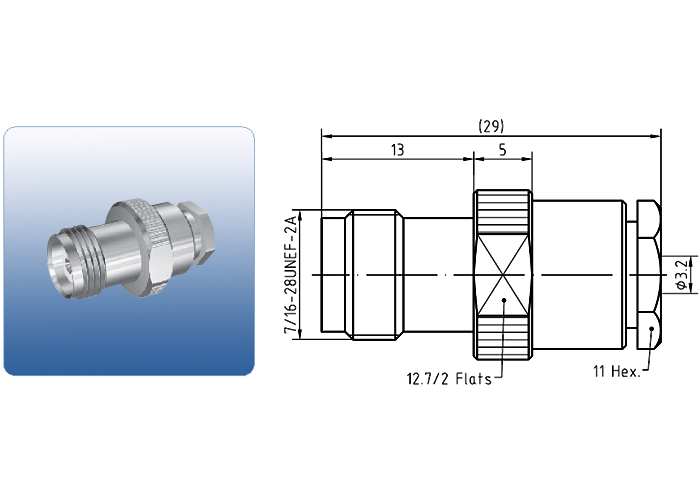

TNC-K3 262B-7531 10 ГГц ≤1,33 розетка кабельная прямая RG174/U, RG188/U,R G316/U -

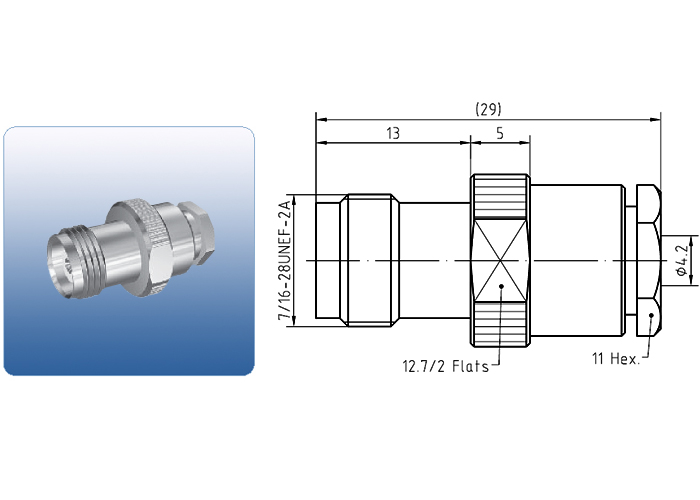

TNC-K4 262B-7532 10 ГГц ≤1,33 розетка кабельная прямая SFF-50-2-1 -

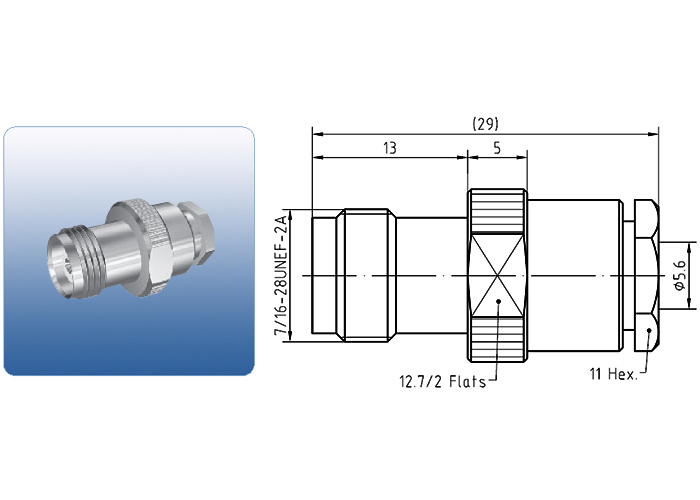

TNC-K5 262B-7533 10 ГГц ≤1,33 розетка кабельная прямая RG55/U, RG58/U, RG400, LMR195, RG142B/U, RG223/U, RG400/U -
Розетки приборно-кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

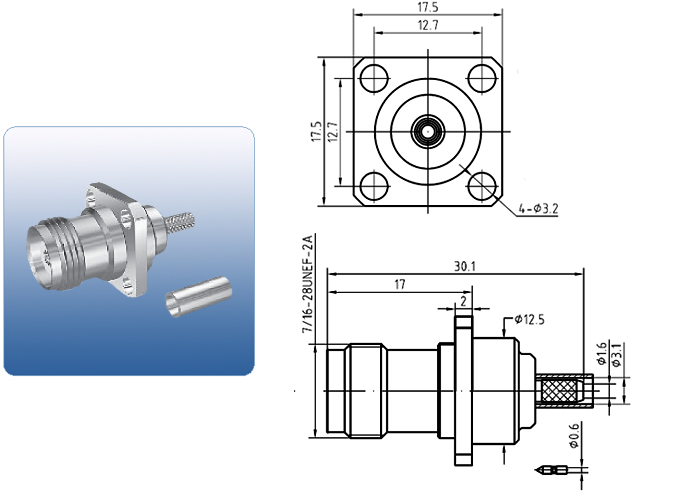

TNC-KF3Y 262B-1501 10 ГГц ≤1,33 розетка приборно-кабельная RG174A/U, RG188A/U, RG316/U -

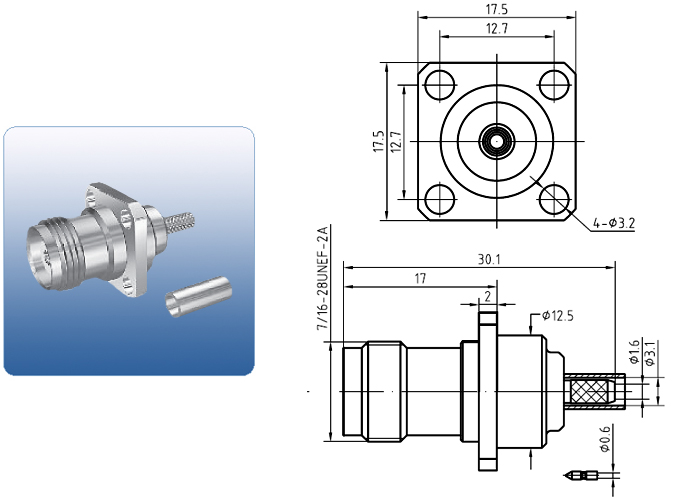

TNC-KF2.5DY 262B-1502 10 ГГц ≤1,33 розетка приборно-кабельная RG316D/обжим -
TNC-KF4Y 262B-1503 10 ГГц ≤1,33 розетка приборно-кабельная SFF-50-2-1 -
TNC-KF5Y 262B-1504 10 ГГц ≤1,33 розетка приборно-кабельная RG58/U, RG303/U, LMR195 -

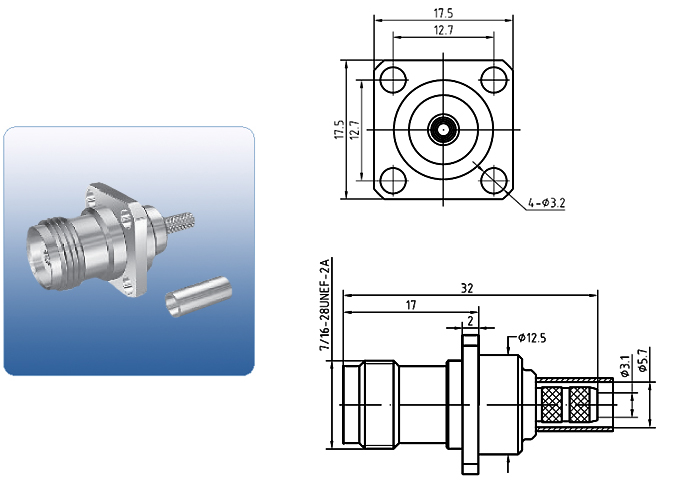

TNC-KF5DY 262B-1505 10 ГГц ≤1,33 розетка приборно-кабельная RG142B/U, RG223/U, RG400/U -
TNC-KF3 262B-1531 розетка приборно-кабельная

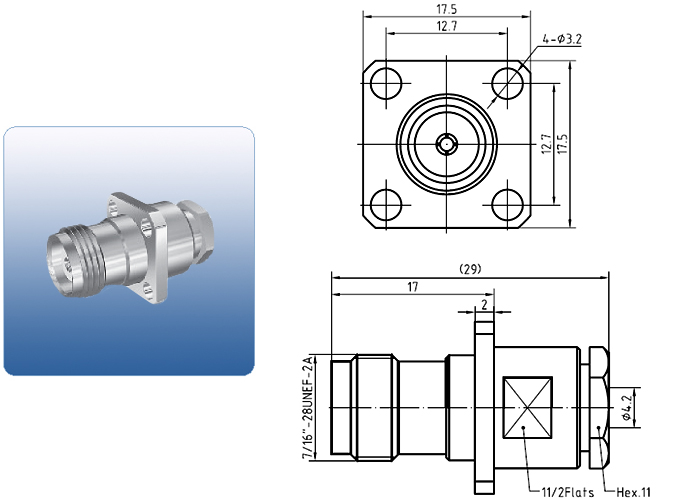

TNC-KF4 262B-1532 10 ГГц ≤1,33 розетка приборно-кабельная SFF-50-2-1 -

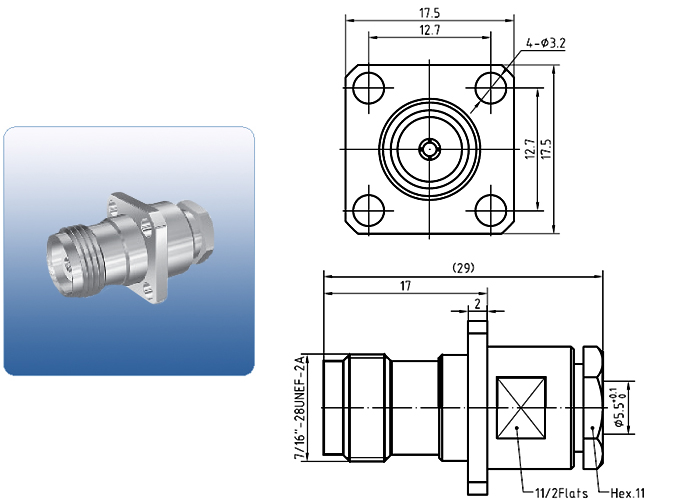

TNC-KF5 262B-1533 10 ГГц ≤1,33 розетка приборно-кабельная RG55/U, RG58/U, RG400, LMR195, RG142B/U, RG223/U, RG400/U -

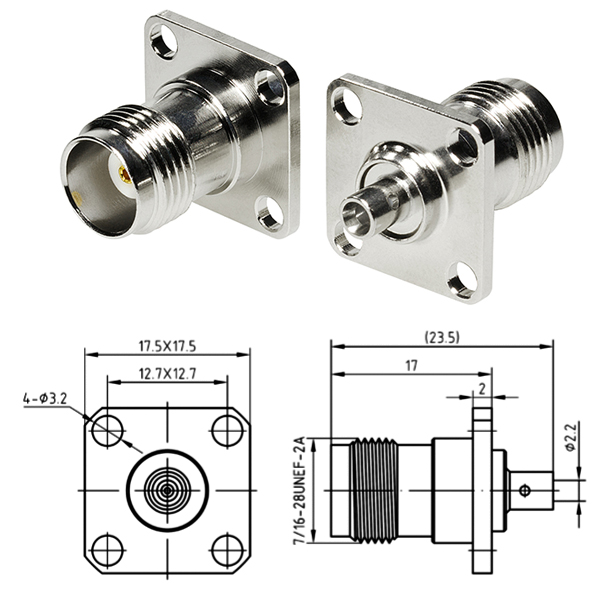

TNC-KFB2 262B-1661 11 ГГц ≤1,38 розетка приборно-кабельная RG405/SF085/SM086/РК50-1,5-22
Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

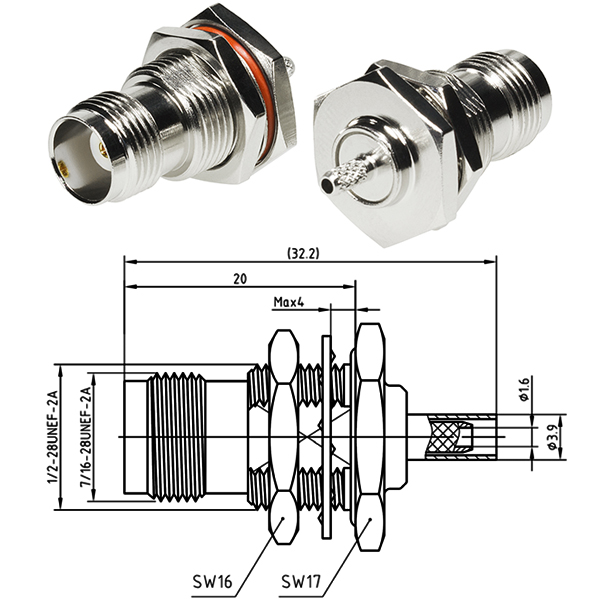

TNC-KY3Y 262B-2501 6 ГГц ≤1,29 розетка приборно-кабельная

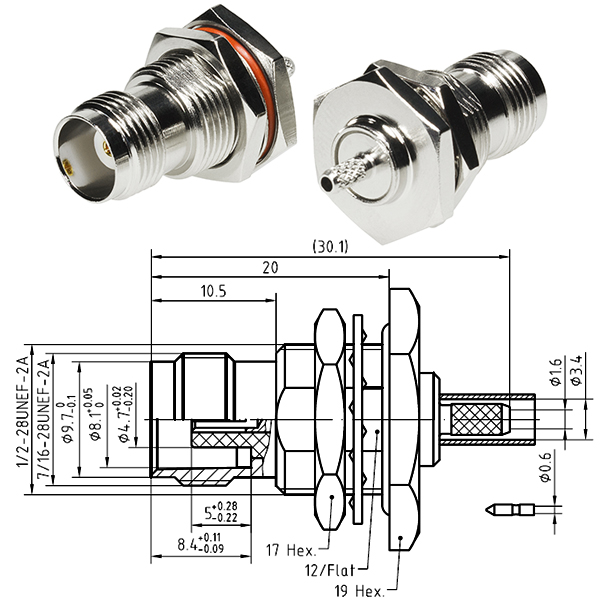

TNC-KY2.5DY 262B-2502 10 ГГц ≤1,33 розетка приборно-кабельная RG316D -
TNC-KY4Y 262B-2503 10 ГГц ≤1,33 розетка приборно-кабельная SFF-50-2-1 -
TNC-KY5Y 262B-2504 10 ГГц ≤1,33 розетка приборно-кабельная RG58/U, RG141A/U -

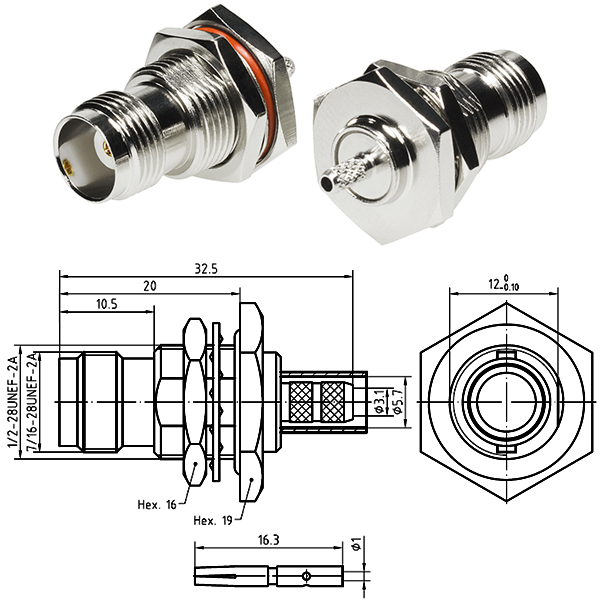

TNC-KY5DY 262B-2505 10 ГГц ≤1,33 розетка приборно-кабельная RG142/U, RG223/U, RG400/U -

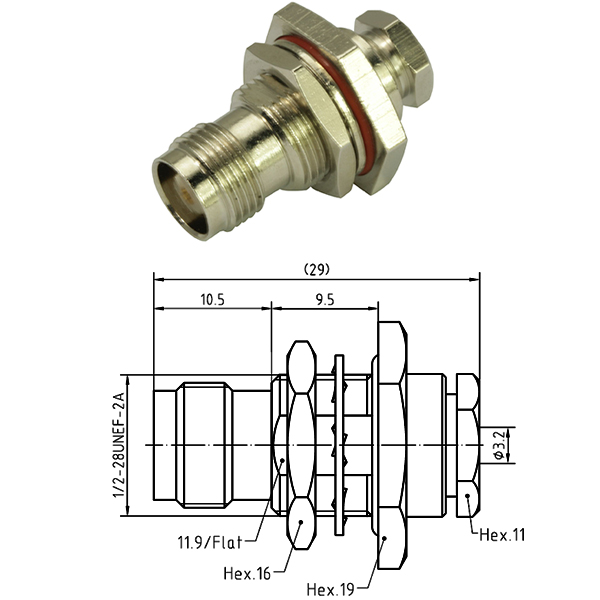

TNC-KY3 262B-2531 10 ГГц ≤1,33 розетка приборно-кабельная RG174/U, RG188/U, RG316/U -

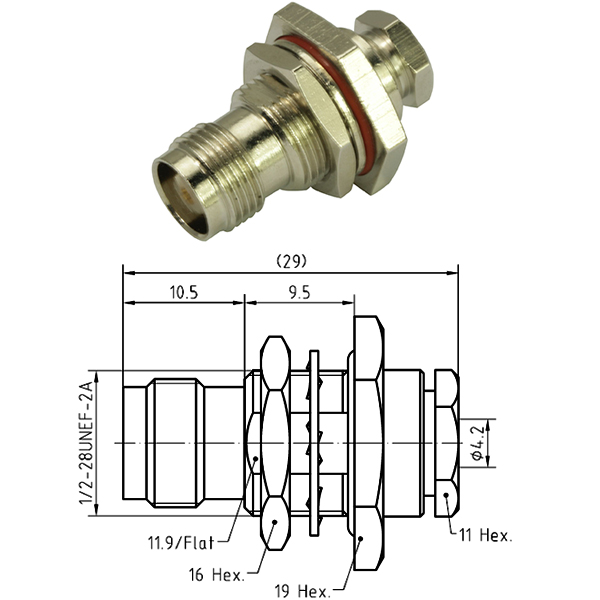

TNC-KY4 262B-2532 10 ГГц ≤1,33 розетка приборно-кабельная SFF-50-2-1 -

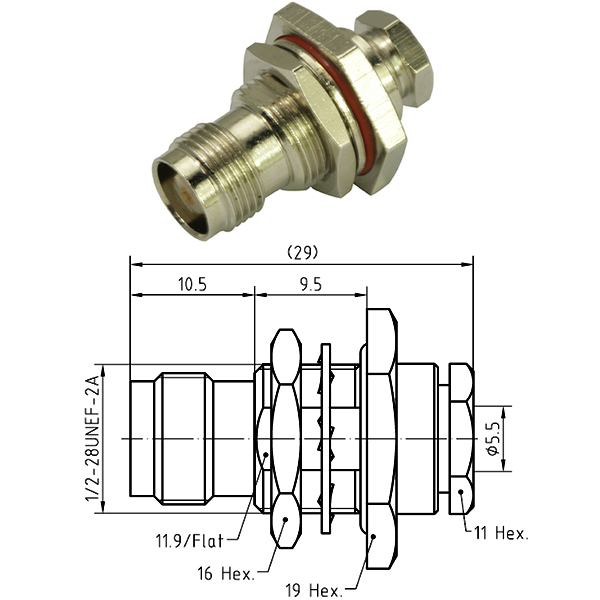

TNC-KY5 262B-2533 10 ГГц ≤1,33 розетка приборно-кабельная RG58/U, RG142B/U, RG213/U, RG400/U -

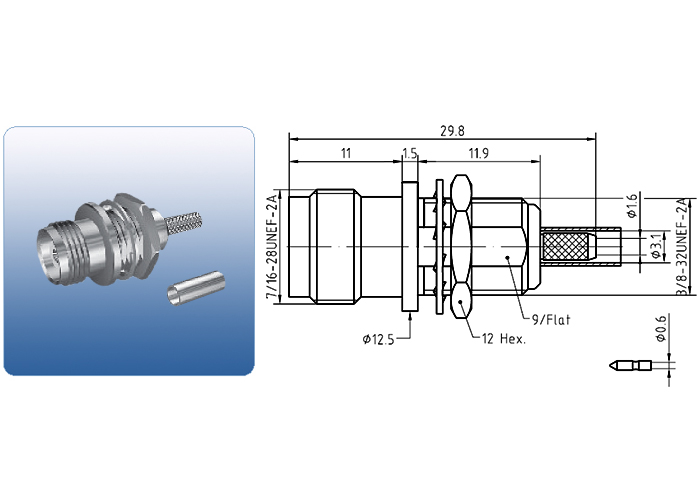

TNC-KY3YB 262B-2506 10 ГГц ≤1,33 розетка приборно-кабельная RG174/U, RG188/U, RG316/U -

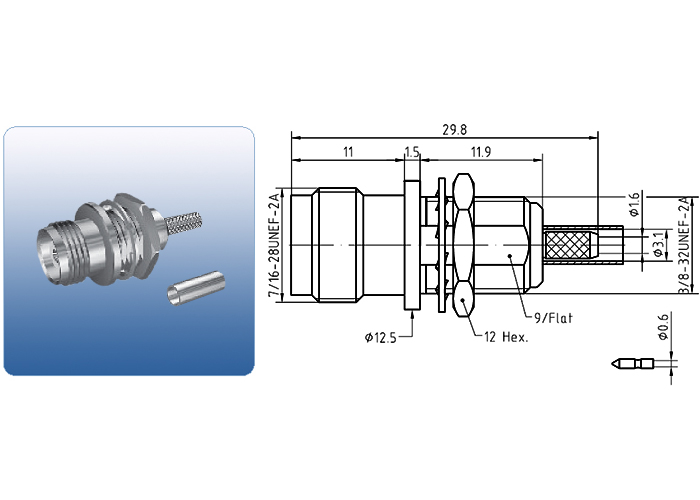

TNC-KY2.5DYB 262B-2507 10 ГГц ≤1,33 розетка приборно-кабельная RG316D -

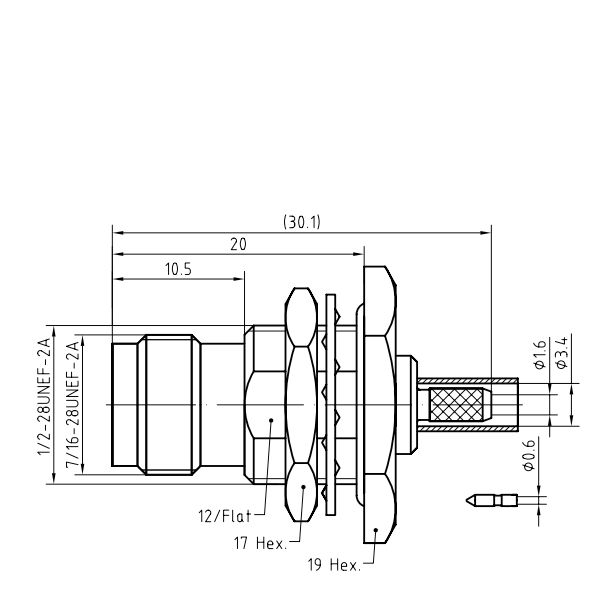

TNC-KY3DY 10 ГГц ≤1,60 розетка приборно-кабельная RG316D

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

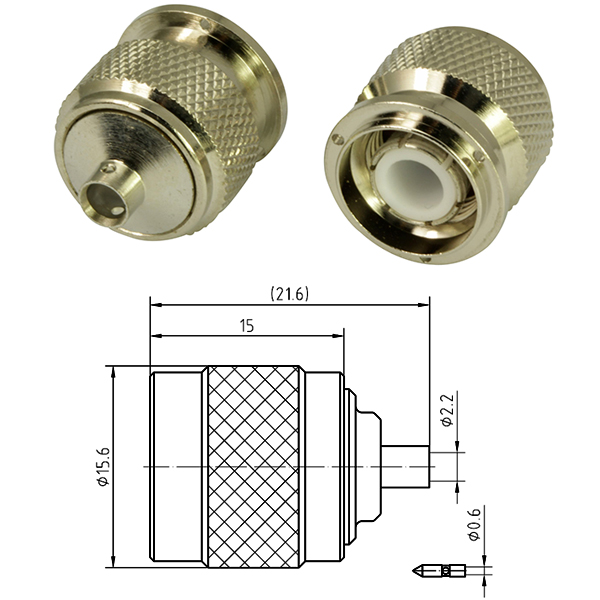

TNC-JB2 261B-7661 10 ГГц ≤1,28 вилка кабельная прямая UT086, RG405, 670-086 -

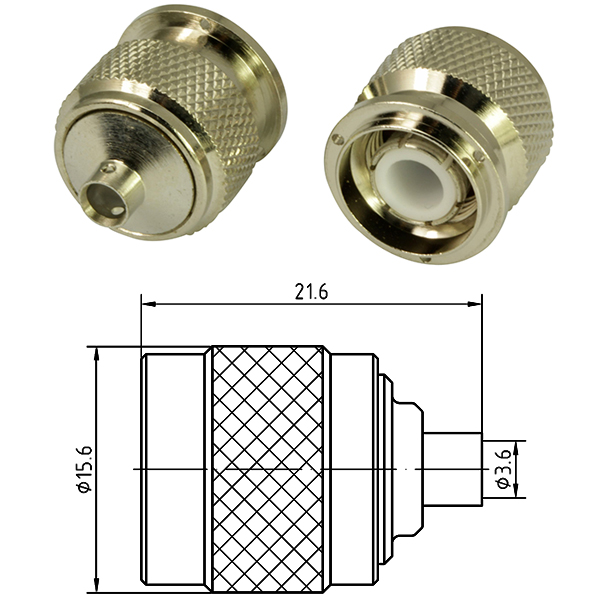

TNC-JB3 261B-7662 10 ГГц ≤1,28 вилка кабельная прямая UT141, RG402, 670-141 -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

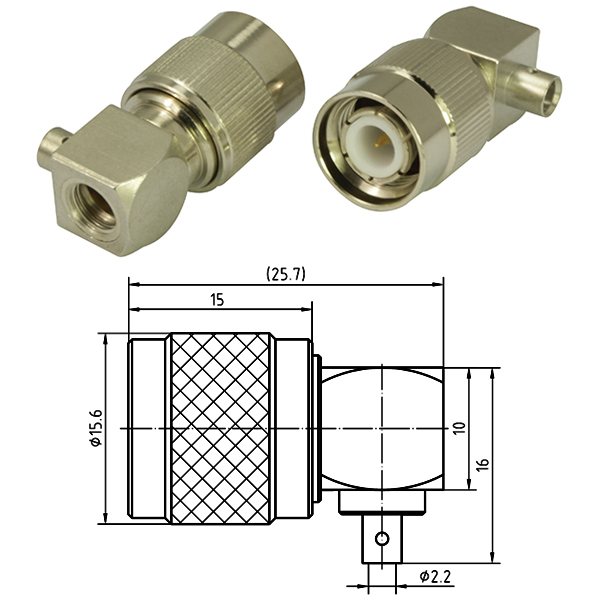

TNC-JWB2 263B-7661 10 ГГц ≤1,38 вилка кабельная угловая UT086, RG405, 670-086 -

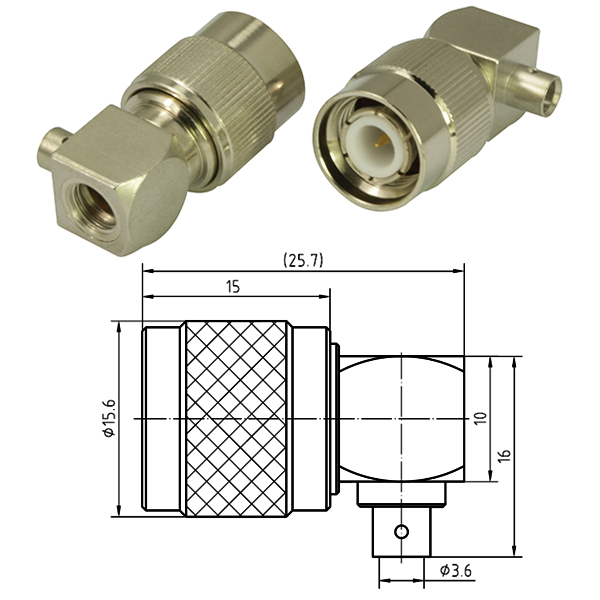

TNC-JWB3 263B-7662 10 ГГц ≤1,38 вилка кабельная угловая UT141, RG402, 670-141 -
Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

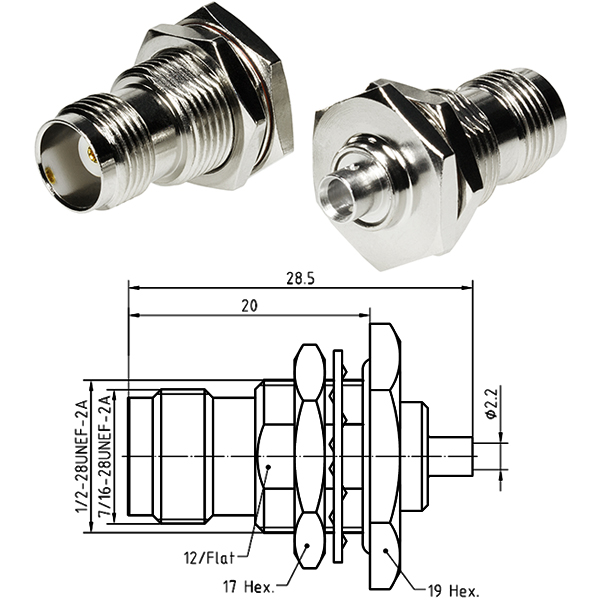

TNC-KYB2 262B-2661 10 ГГц ≤1,33 розетка приборно-кабельная UT086, RG405 -

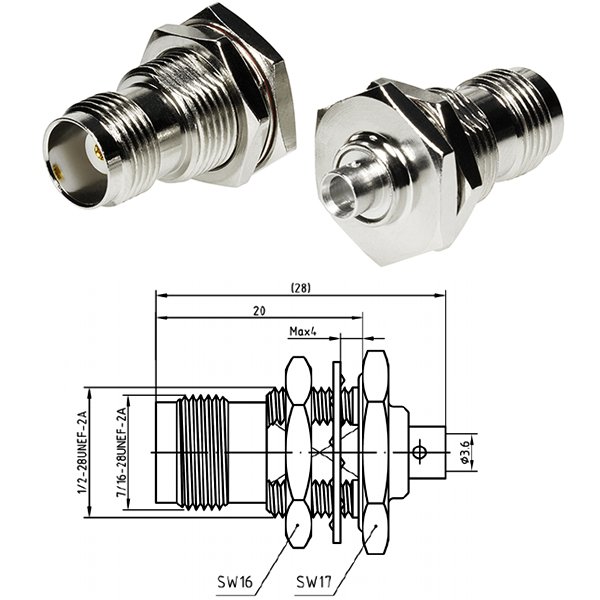

TNC-KYB3 262B-2662 11 ГГц ≤1,38 розетка приборно-кабельная UT141, RG402, 670-141 -

Соединители для печатных плат

Розетки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

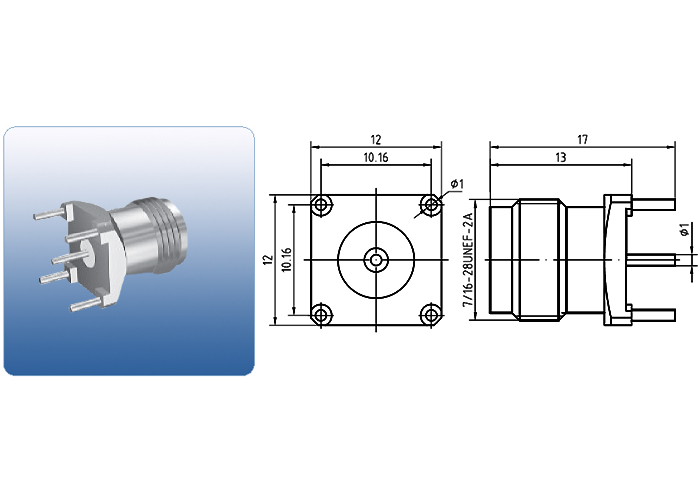

TNC-KHD 262F-4801 6 ГГц ≤1,30 розетка прямая на плату - -
Розетки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

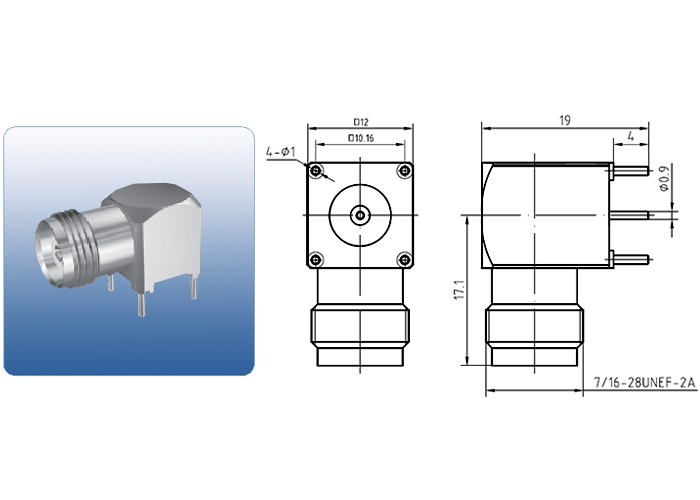

TNC-KWHD 264F-4801 6 ГГц ≤1,30 розетка угловая на плату - -

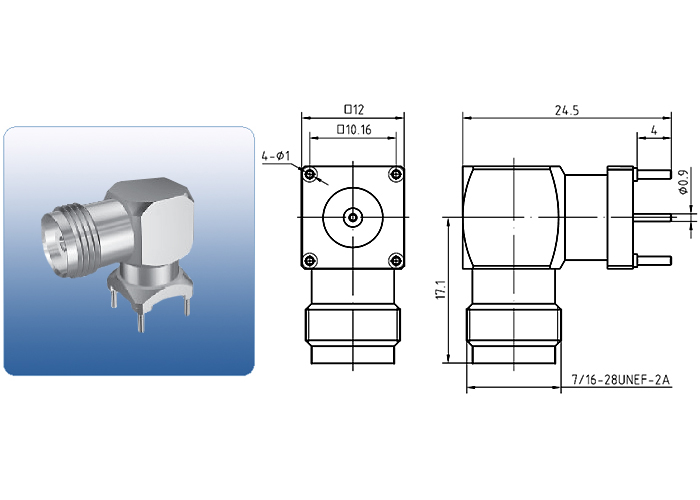

TNC-KWHD1 262F-4802 6 ГГц ≤1,30 розетка угловая на плату - -

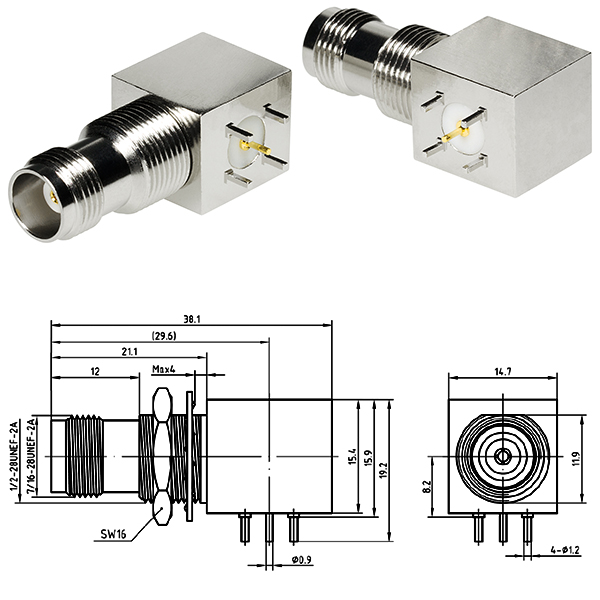

TNC-KYWHD1 262F-4803 11 ГГц ≤1,44 розетка угловая на плату - -

Соединители приборные фланцевые

Вилки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

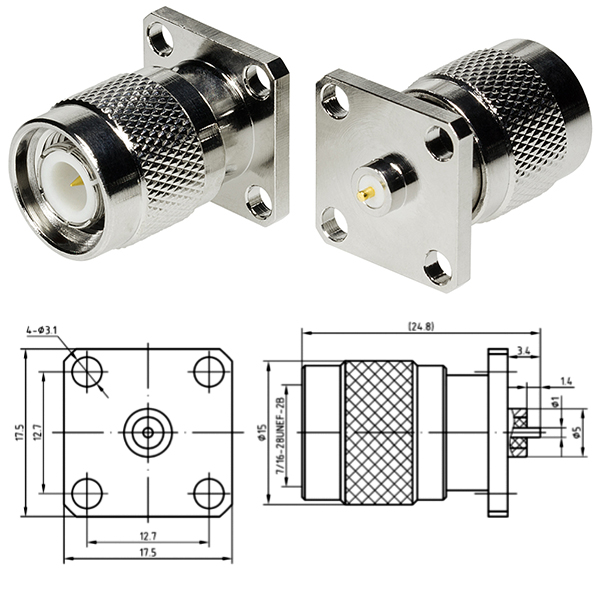

TNC-JFD 261B-0001 11 ГГц ≤1,38 вилка приборная фланцевая
Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

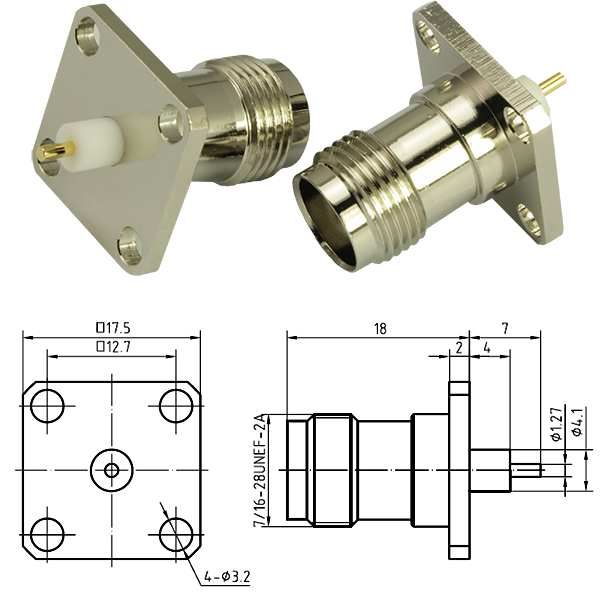

TNC-KFD 262B-0001 10 ГГц ≤1,26 розетка приборная фланцевая - -

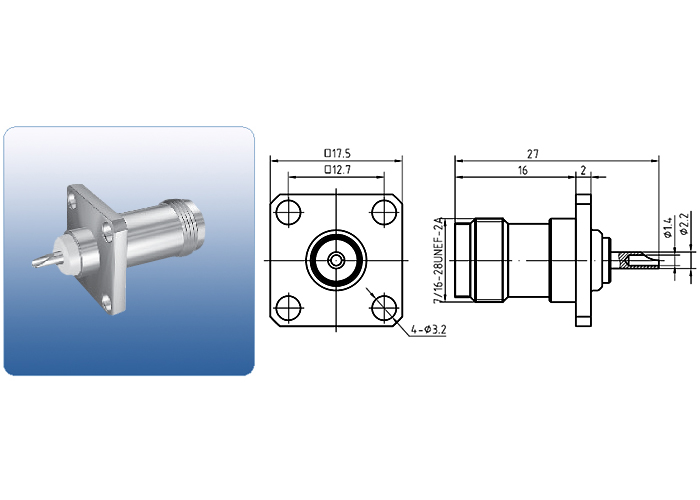

TNC-KF 262B-0002 6 ГГц ≤1,30 розетка приборная фланцевая - -

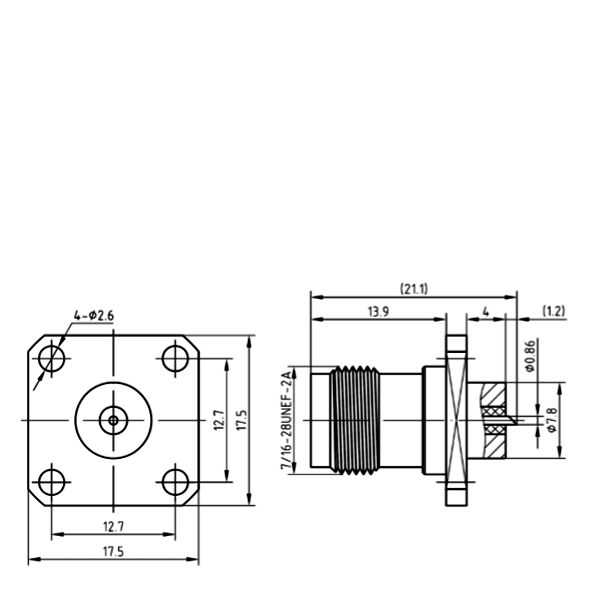

TNC-KFD21GM1 262D-0022 11 ГГц ≤1,38 розетка приборная фланцевая розетка микрополосковая

Соединители приборные, крепление гайкой

Розетки приборные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

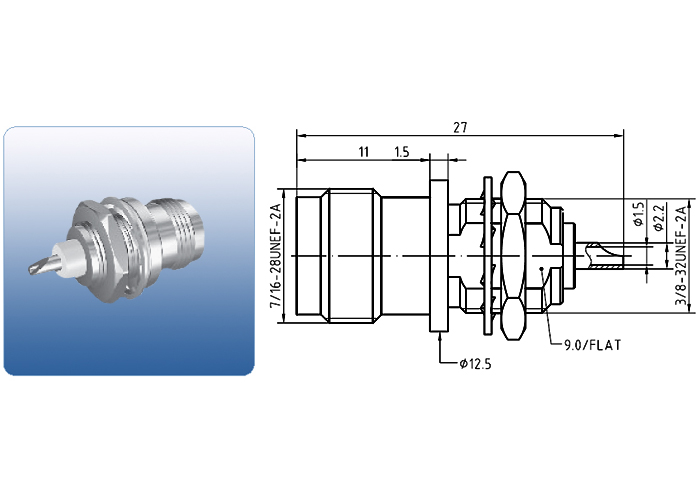

TNC-KY 262B-2801 6 ГГц ≤1,30 розетка приборная прямая - -
