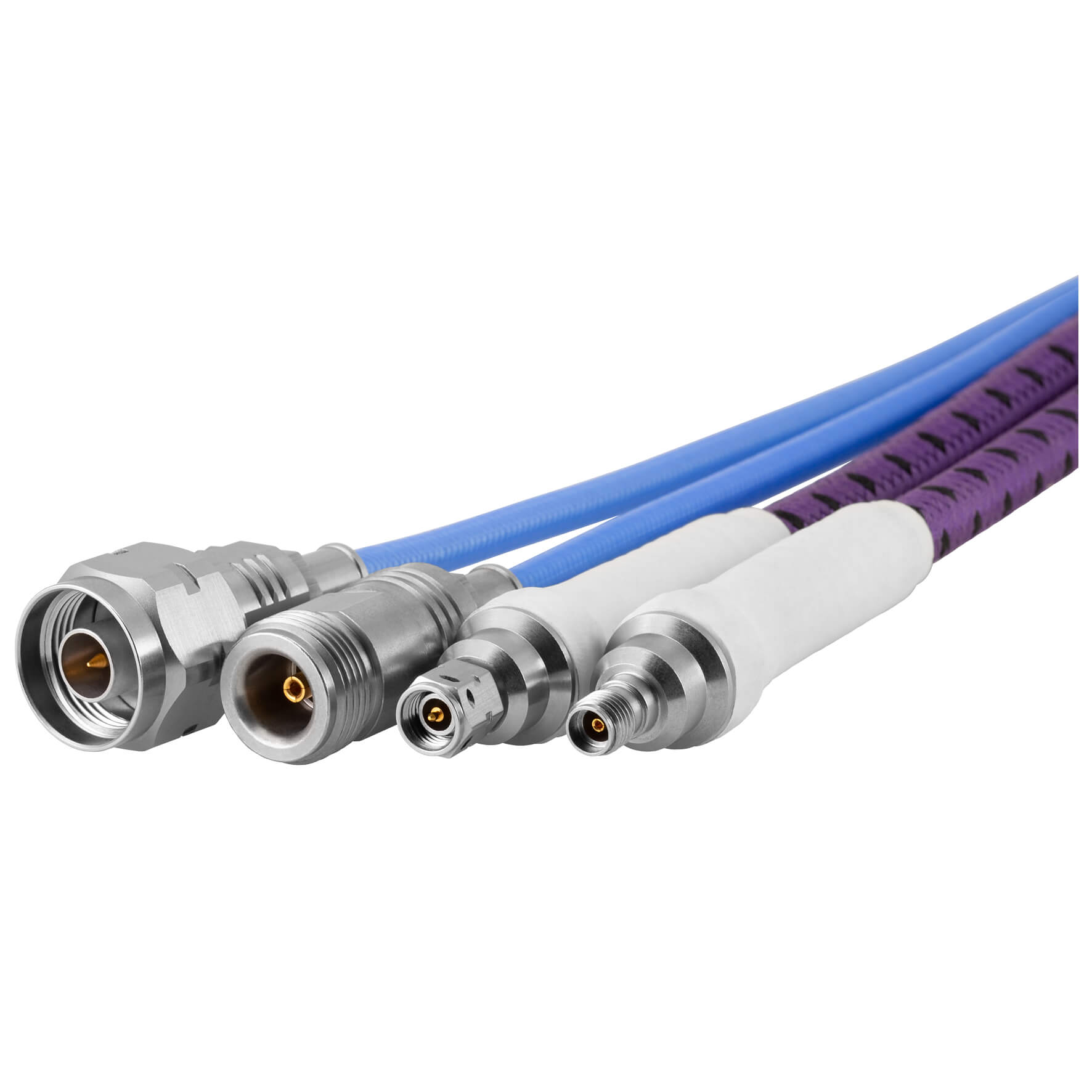

Кабельные сборки для VNA (бюджетная серия)

Это бюджетная серия кабельных сборок для использования с векторными анализаторами цепей.

Сборки изготавливаются в двух частотных диапазонах: 26,5 и 40 ГГц. Данные сборки имеют 2 типа исполнения: с защитой и без. Кабельные сборки нормируются по фазе на изгиб.

Соединители, применяемые в кабельных сборках, изготовлены из нержавеющей стали. Опорная шайба - из диэлектрика с низкими потерями. Количество сочленений - не менее 2000 без ухудшения параметров.

Кабельные сборки в канале 3.5/1,52

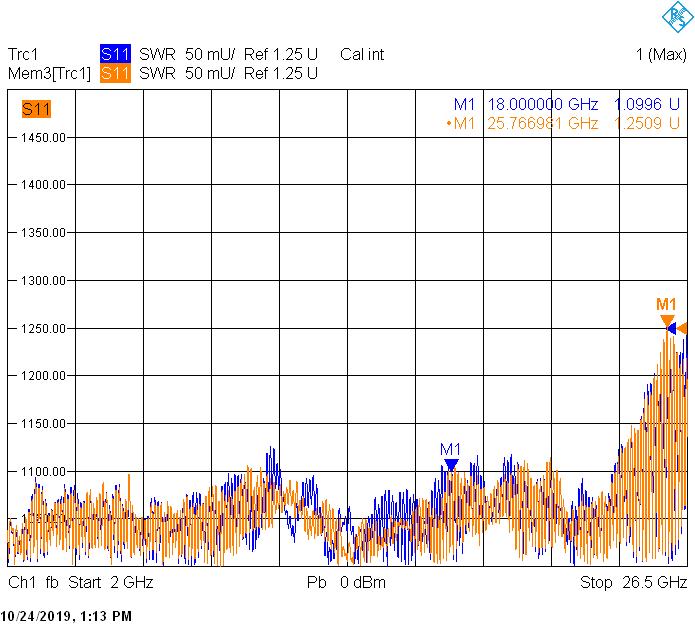

Наименование кабельной сборки Децимальный номер Тип соединителей Технические характеристики Измерения
СКП545-СК9р/СК9в-26-1000-MUA210STDJA АМРУ.685671.587-090 Тип IX вар. 3 розетка - вилка
СКП545-СК9р/СК9в-26-600-MUA210STDJA АМРУ.685671.587-050 Тип IX вар. 3 розетка - вилка
СКП544-СК9р/СК9р-26-1000-MUA210STDJA АМРУ.685671.586-090 Тип IX вар. 3 розетка - розетка
СКП544-СК9р/СК9р-26-600-MUA210STDJA АМРУ.685671.586-050 Тип IX вар. 3 розетка - розетка
СКП543-APC3.5р/APC3.5в-26-1000-MUA210STDJA АМРУ.685671.585-090 Тип APC3.5 розетка - вилка
СКП543-APC3.5р/APC3.5в-26-600-MUA210STDJA АМРУ.685671.585-050 Тип APC3.5 розетка - вилка
СКП542-APC3.5р/APC3.5р-26-1000-MUA210STDJA АМРУ.685671.584-090 Тип APC3.5 розетка - розетка
СКП542-APC3.5р/APC3.5р-26-600-MUA210STDJA АМРУ.685671.584-050 Тип APC3.5 розетка - розетка

Кабельные сборки в канале 7,04/3

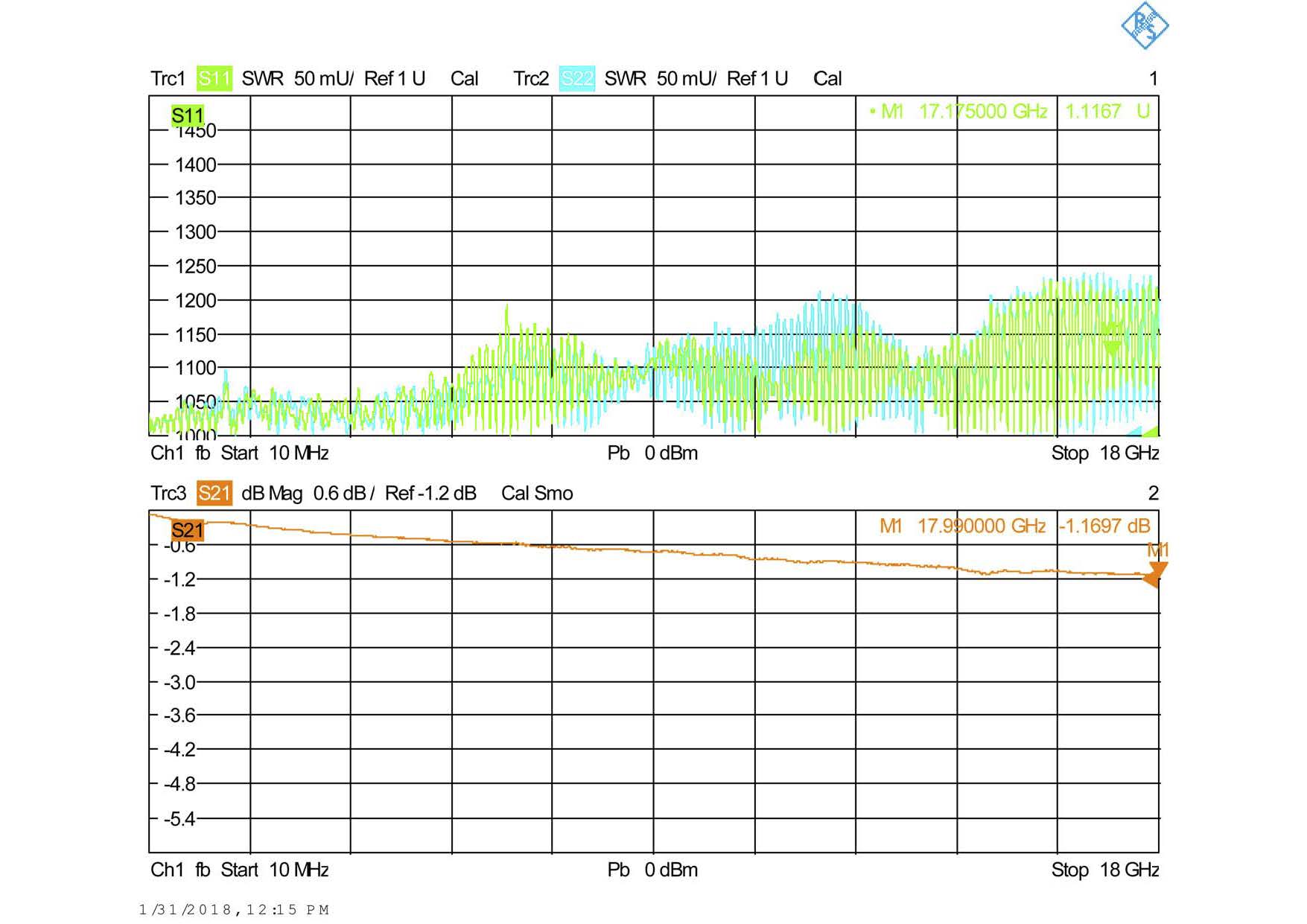

Наименование кабельной сборки Децимальный номер Тип соединителей Технические характеристики Измерения
СКП549-СК3в/СК3р-18-1000-MUA210STDJA АМРУ.685671.591-090 Тип III вилка - розетка
СКП549-СК3в/СК3р-18-600-MUA210STDJA АМРУ.685671.591-050 Тип III вилка - розетка
СКП548-СК3в/СК3в-18-1000-MUA210STDJA АМРУ.685671.590-090 Тип III вилка - вилка
СКП548-СК3в/СК3в-18-600-MUA210STDJA АМРУ.685671.590-050 Тип III вилка - вилка
СКП547-Nв/Nр-18-1000-MUA210STDJA АМРУ.685671.589-090 Тип N вилка - розетка
СКП547-Nв/Nр-18-600-MUA210STDJA АМРУ.685671.589-050 Тип N вилка - розетка
СКП546-Nв/Nв-18-1000-MUA210STDJA АМРУ.685671.588-090 Тип N вилка - вилка
СКП546-Nв/Nв-18-600-MUA210STDJA АМРУ.685671.588-050 Тип N вилка - вилка
