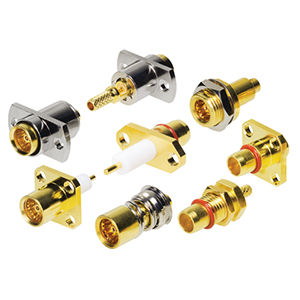

Соединители коаксиальные тип BMA

Серия BMA – это миниатюрные коаксиальные соединители врубного соединения. Разработаны и производятся согласно стандарта Международной Электротехнической Комиссии 1169-33 и MIL-STD-348A/321. Широко применяются для межблочных соединений в системах связи малой мощности. Обеспечивают быстрое и надежное соединение при монтаже оборудования систем связи. Рабочий диапазон частот до 18 Ггц.

Технические характеристики

Присоединительные размеры тип BMA
Волновое сопротивление 50Ω
Рабочая частота 0~18ГГц
Напряжение пробоя диэлектрика 750В (среднеквадратичное значение)
Сопротивление контактов (центральный контакт) ≤3mΩ
Сопротивление контактов (внешний контакт) ≤2mΩ
Сопротивление изоляции ≥5000MΩ
Количество соединений ≥500
Температурный диапазон -65°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Золото/никель илм хим. пассивирование
Центральный контакт(вилка) Латунь Золото
Центральный контакт(розетка) Бронза бериллиевая Золото
Изолятор PTFE -
Обжимная втулка Сплав меди Никель

Условные обозначения

  • BMA-1
  • _2
  • J3
  • _4
  • Y5
  • 2.56
  • DY7
1. Серия соединителя BMA
2. Волновое сопротивление 50 или Значение не указано -50©
75 - 75©
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для полужесткого кабеля

Вилки приборно-кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

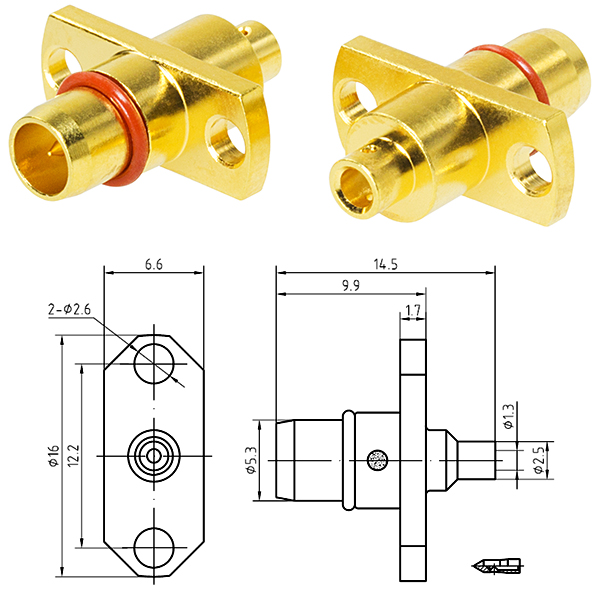

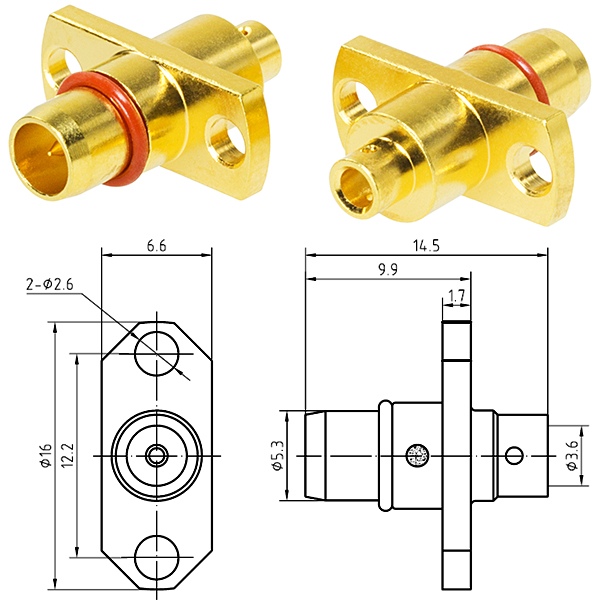

BMA-JFB1 191A-1661 18 ГГц ≤1,60 вилка приборно-кабельная UT047 -

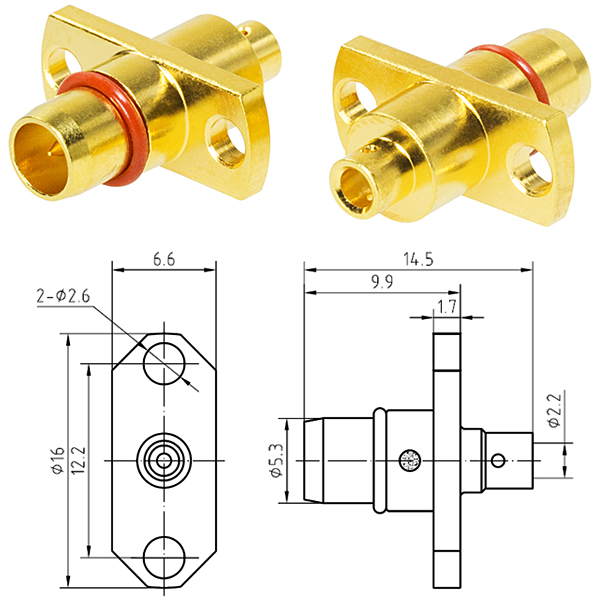

BMA-JFB2 191A-1662 18 ГГц ≤1,59 вилка приборно-кабельная UT086 / RG405 -
BMA-JFB3 191A-1663 18 ГГц ≤1,59 вилка приборно-кабельная RG402 / UT141 -

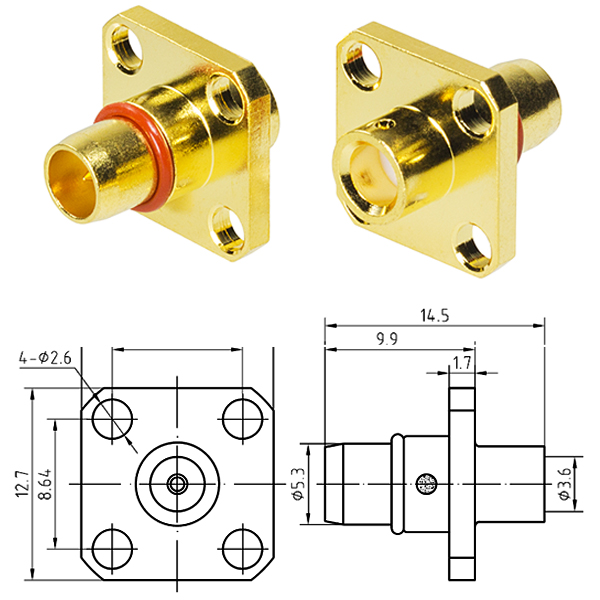

BMA-JFB3A 191A-1663 18 ГГц ≤1,59 вилка приборно-кабельная RG402 / UT141 -
Вилки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

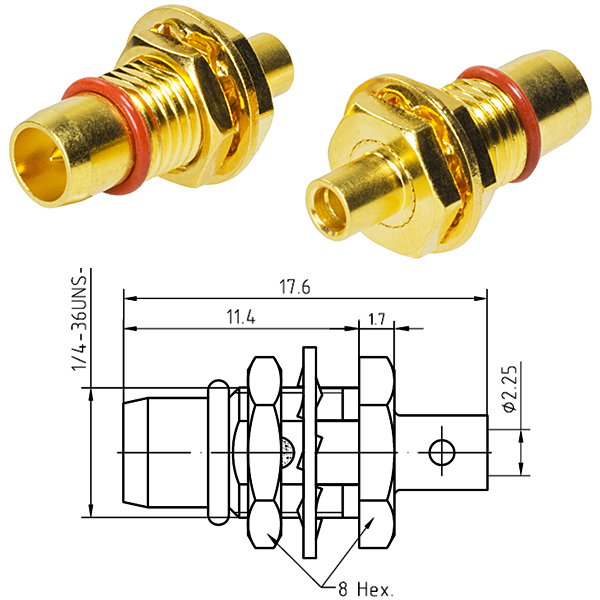

BMA-JYB1 191A-2661 18 ГГц ≤1,41 вилка приборно-кабельная UT047 -

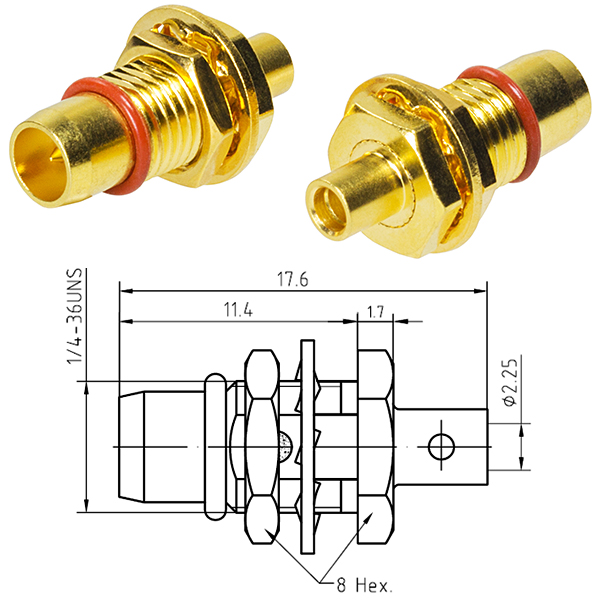

BMA-JYB2 191A-2662 18 ГГц ≤1,60 вилка приборно-кабельная UT086 / RG405 -

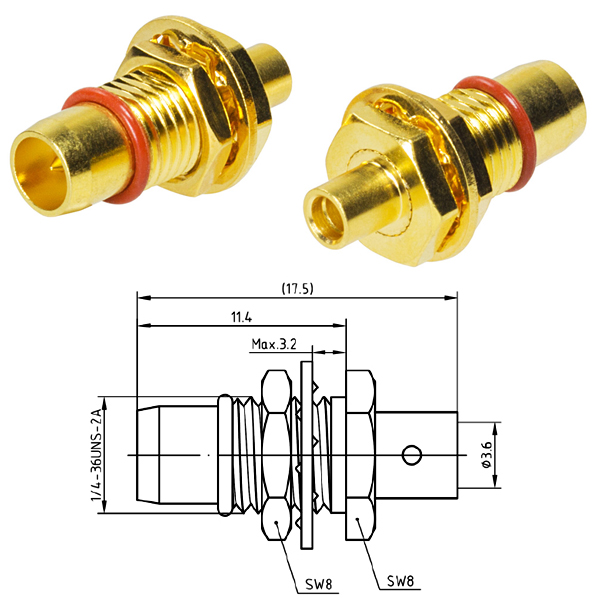

BMA-JYB3 191A-2663 18 ГГц ≤1,41 вилка приборно-кабельная RG402 / UT141 -
Розетки кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

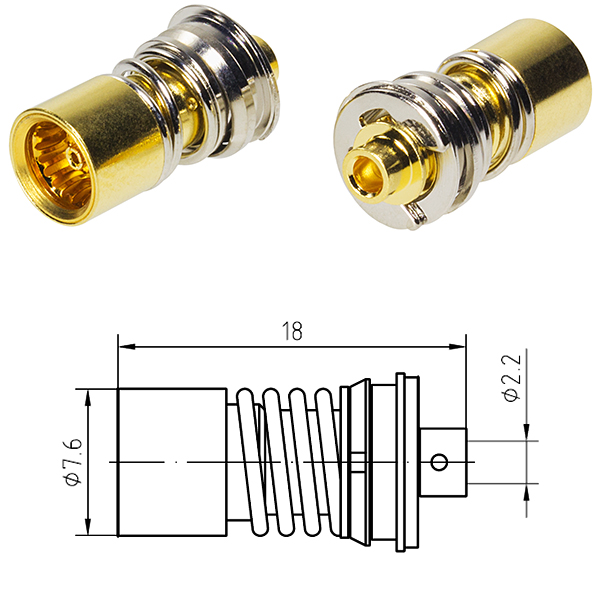

BMA-KB2 192A-2661 18 ГГц ≤1,41 розетка кабельная прямая UT086 / RG405 -

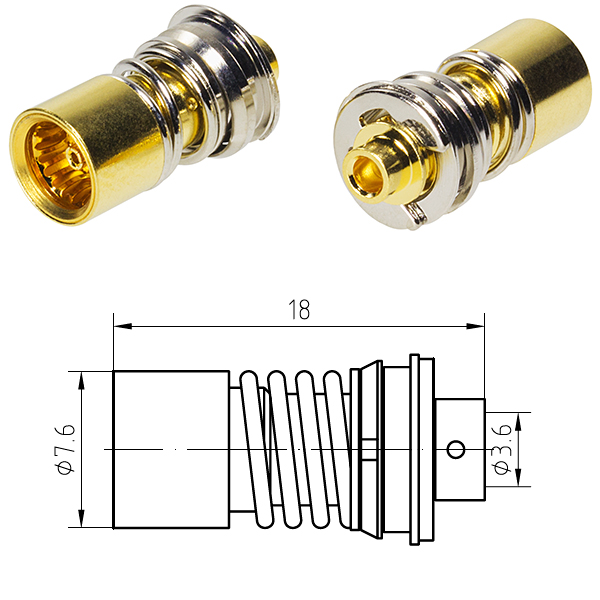

BMA-KB3 192A-2662 18 ГГц ≤1,59 розетка кабельная прямая RG402 / UT141 -
Розетки приборно-кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

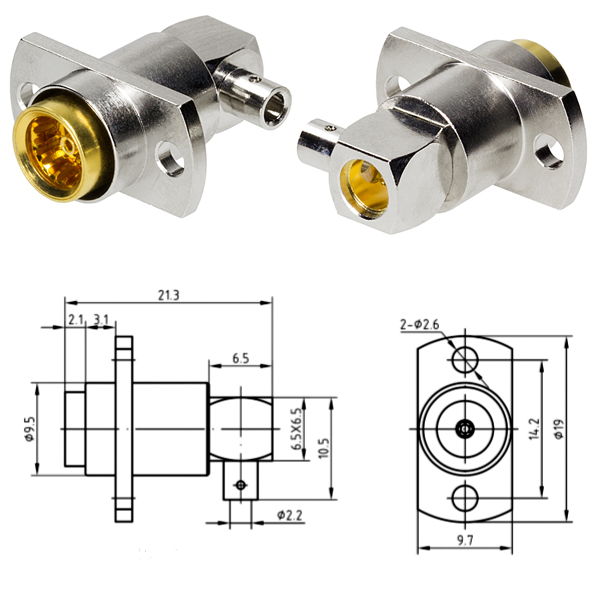

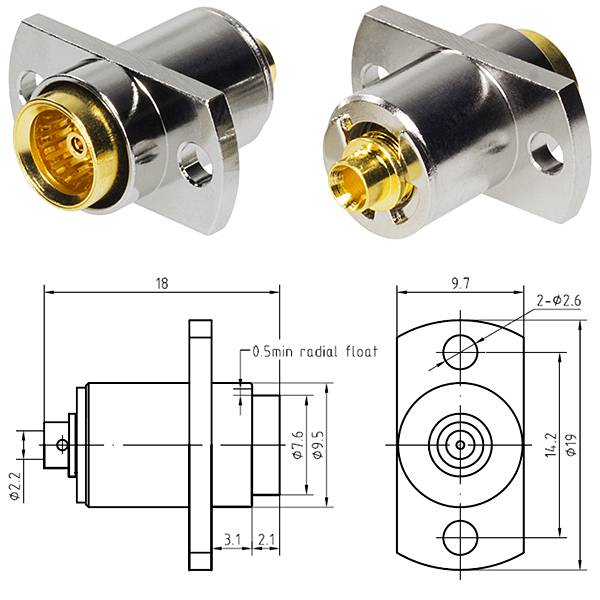

BMA-KFB2 192A-1661 18 ГГц ≤1,59 розетка приборно-кабельная UT086 / RG405 -

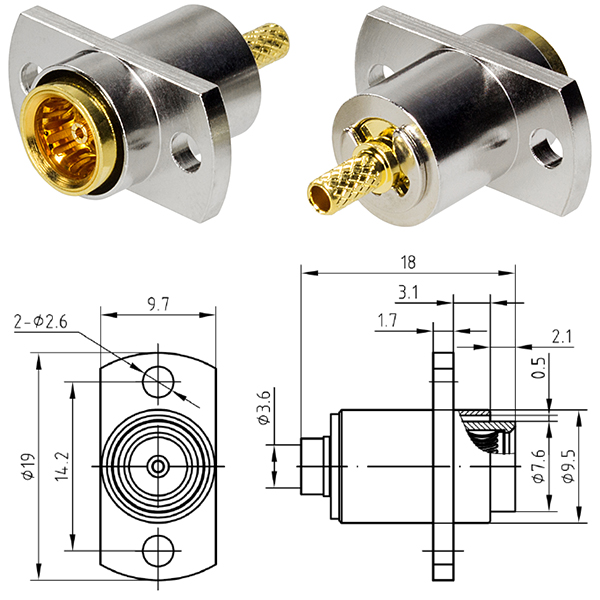

BMA-KFB3 192A-1662 18 ГГц ≤1,41 розетка приборно-кабельная RG402 / UT141 -
Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

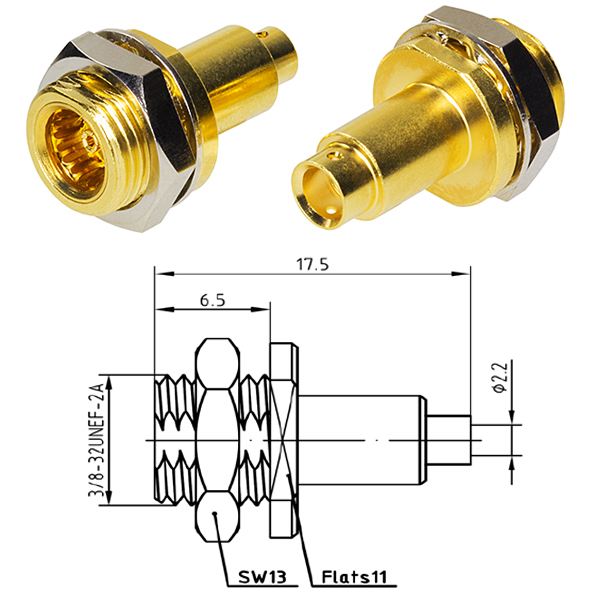

BMA-KYB2A 192A-2663 18 ГГц ≤1,41 розетка приборно-кабельная UT086 / RG405 -

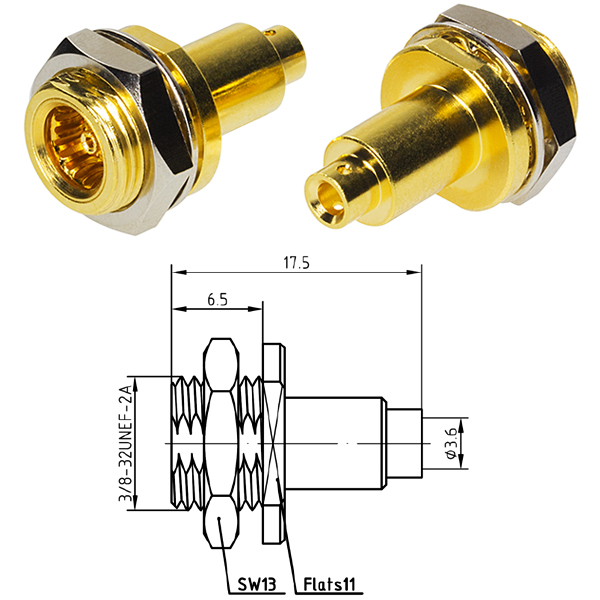

BMA-KYB3A 192A-2664 18 ГГц ≤1,41 розетка приборно-кабельная RG402 / UT141 -

Соединители для гибкого кабеля

Вилки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

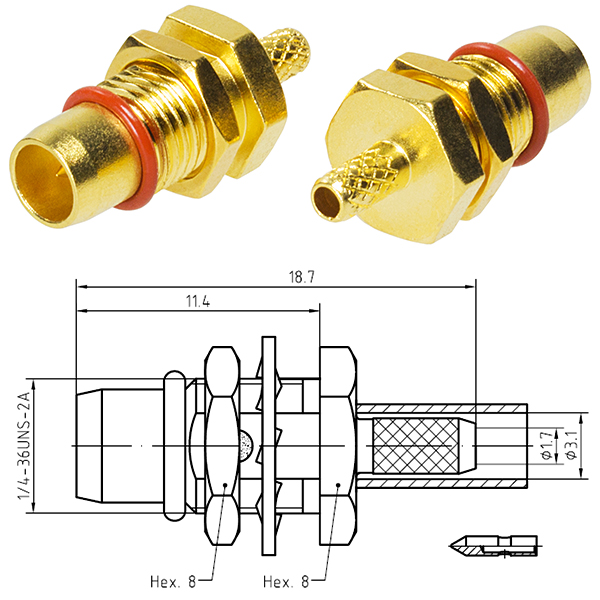

BMA-JY3Y 191A-2501 6 ГГц ≤1,26 вилка приборно-кабельная RG174/U, RG188A/U, RG316/U -

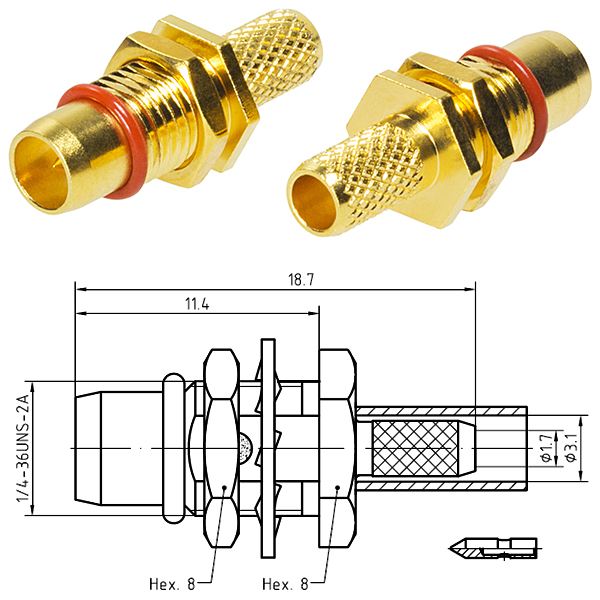

BMA-JY2.5DY 191A-2502 6 ГГц ≤1,26 вилка приборно-кабельная RG316D -

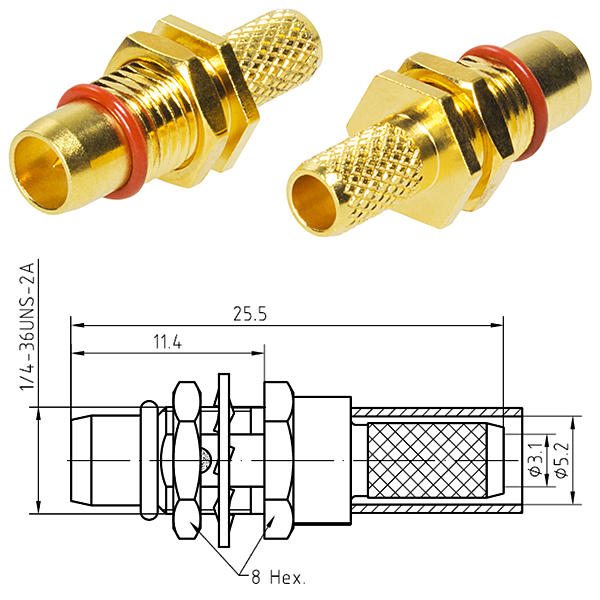

BMA-JY5Y 191A-2503 6 ГГц ≤1,26 вилка приборно-кабельная RG58/U, RG303/U -

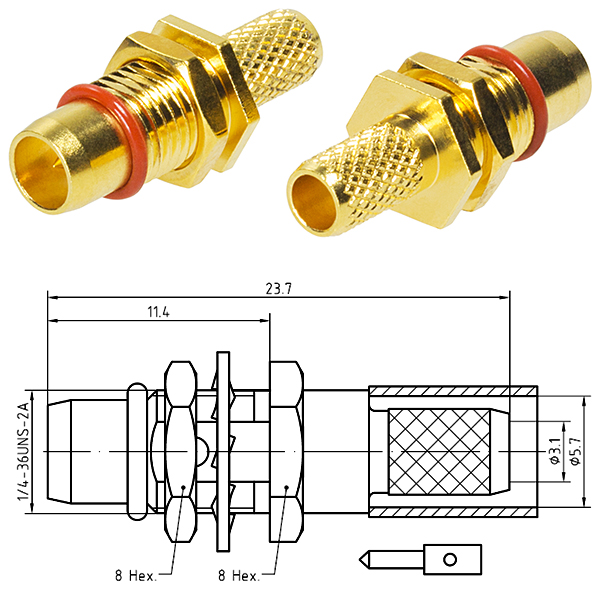

BMA-JY5DY 191A-2504 6 ГГц ≤1,26 вилка приборно-кабельная RG142B/U, RG223/U, RG400/U -
Розетки кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

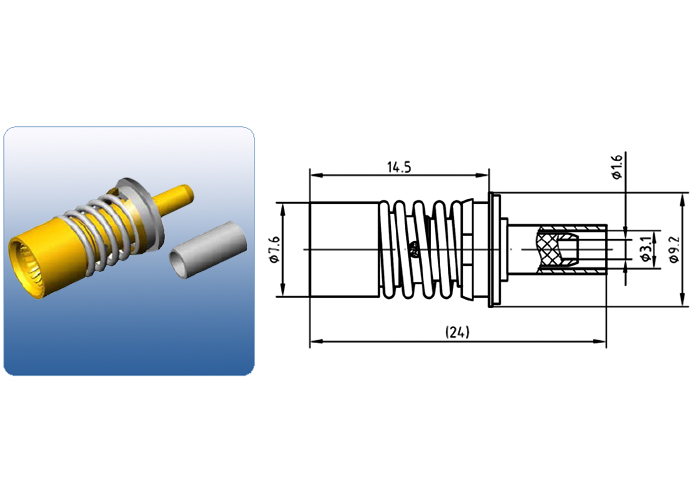

BMA-K3Y 192A-2501 12,4 ГГц ≤1,42 розетка кабельная прямая 2.5/3/50S -
BMA-K2.5DY 192A-2502 6 ГГц ≤1,26 розетка кабельная прямая RG316D -

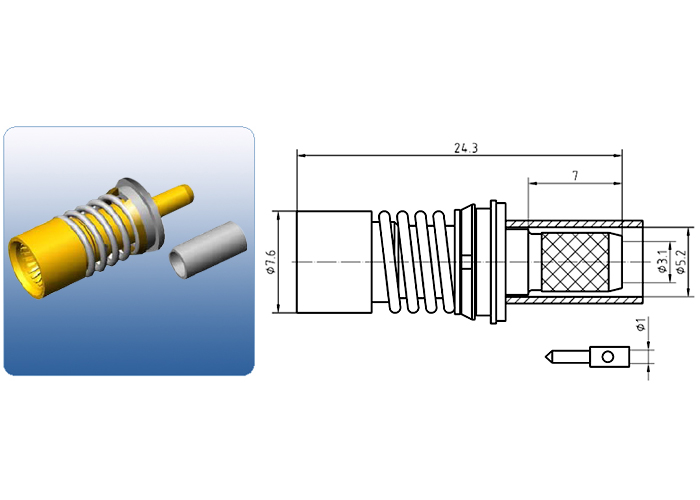

BMA-K5Y 192A-2503 6 ГГц ≤1,26 розетка кабельная прямая RG58/U, RG303/U -

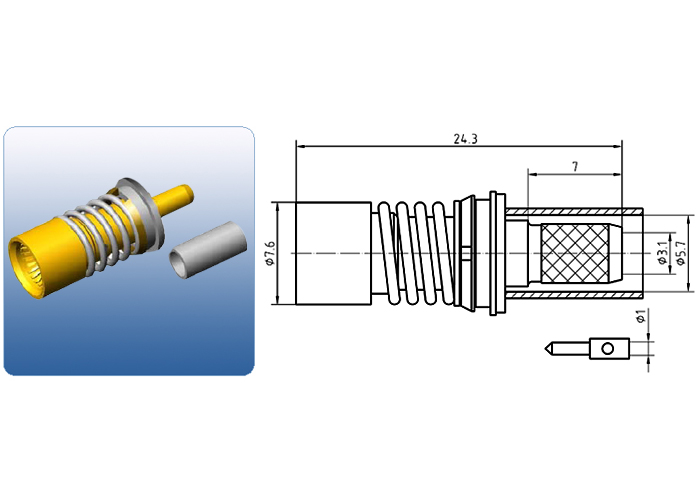

BMA-K5DY BMA-K5DY 6 ГГц ≤1,26 розетка кабельная прямая RG142B/U, RG223/U, RG400/U -
Розетки приборно-кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

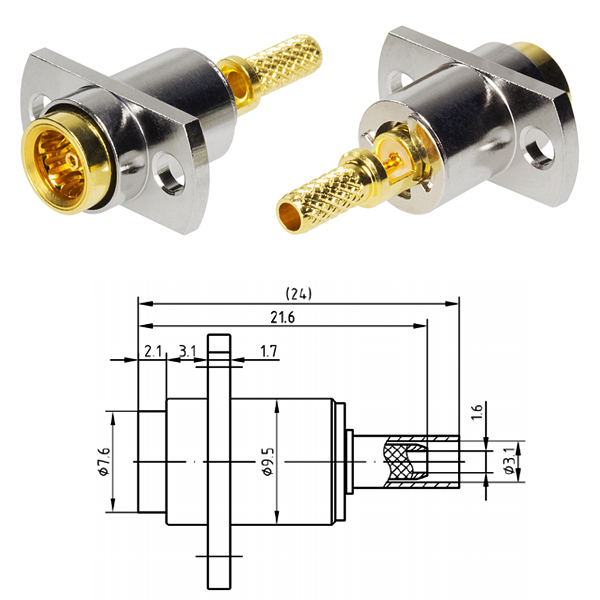

BMA-KF3Y 192A-1501 12,4 ГГц ≤1,42 розетка приборно-кабельная 2.5/3/50S -

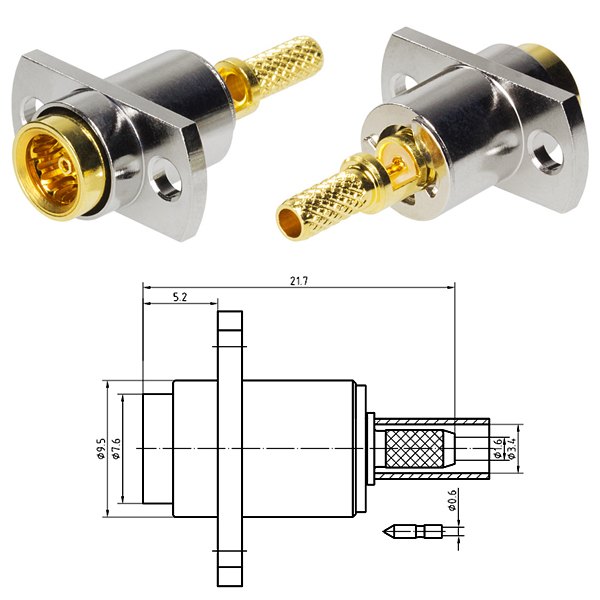

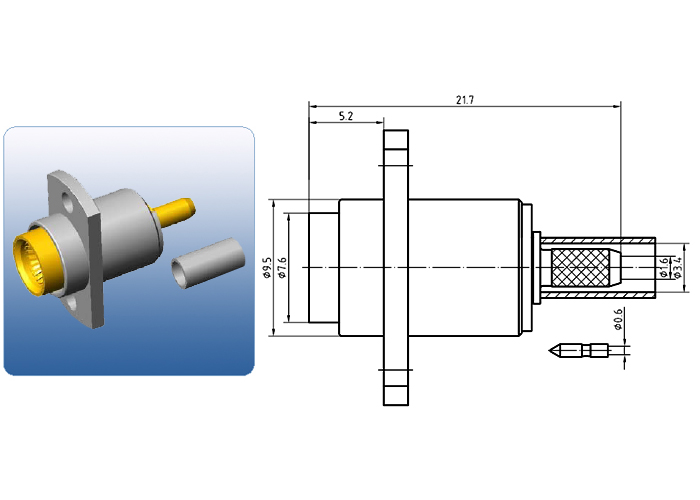

BMA-KF2.5DY 192A-1502 6 ГГц ≤1,26 розетка приборно-кабельная RG316D -

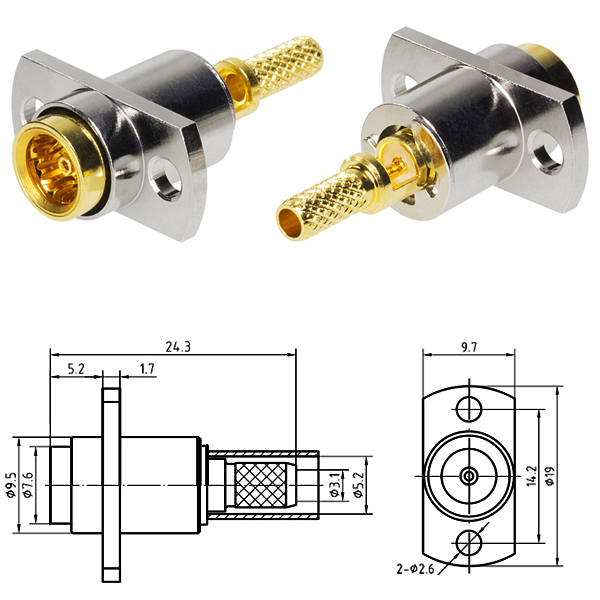

BMA-KF5Y 192A-1503 6 ГГц ≤1,26 розетка приборно-кабельная RG58/U, RG303/U -

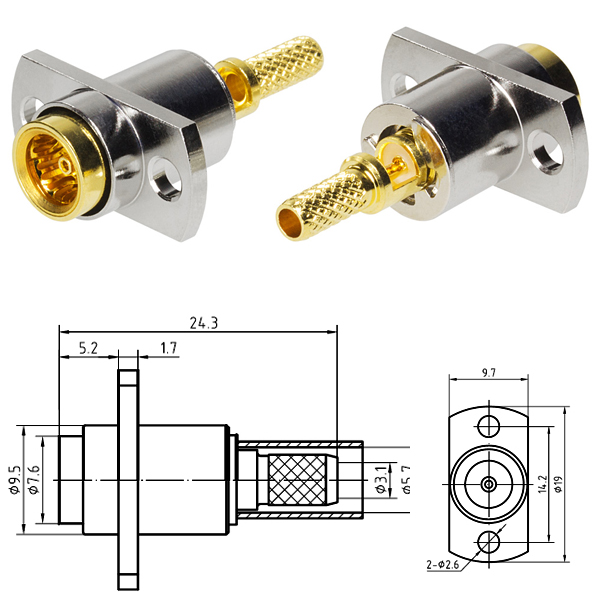

BMA-KF5DY 192A-1504 6 ГГц ≤1,26 розетка приборно-кабельная RG142B/U, RG223/U, RG400/U -

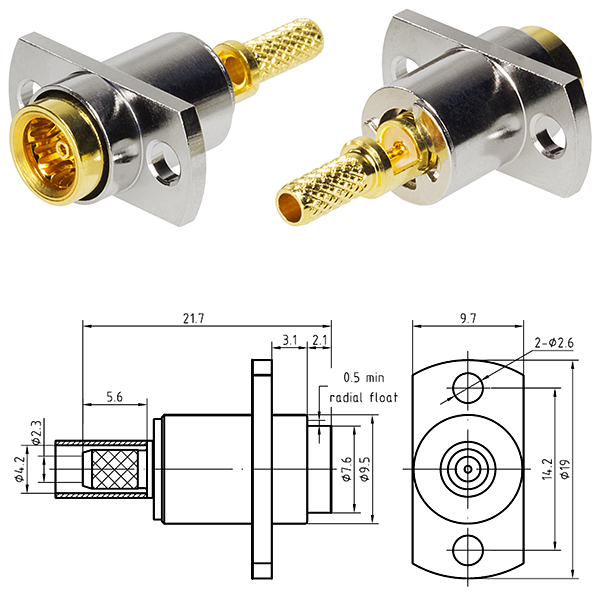

BMA-KF4Y 192A-1505 12,4 ГГц ≤1,43 розетка приборно-кабельная SFF-50-2-1 -
Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

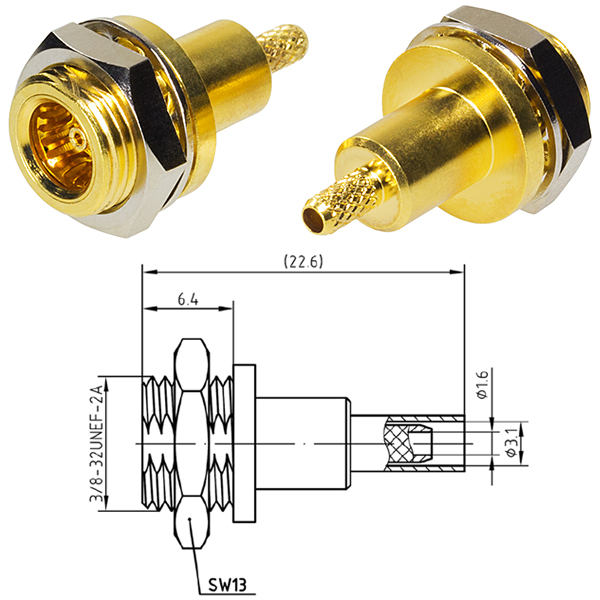

BMA-KY3A 192A-2506 12,4 ГГц ≤1,42 розетка приборно-кабельная 2.5/3/50S -

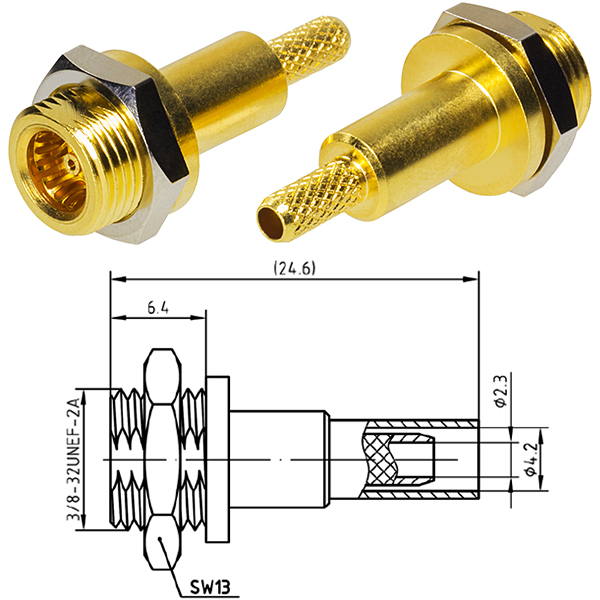

BMA-KY4A 192A-2507 12,4 ГГц ≤1,42 розетка приборно-кабельная SFF50-2-1 -

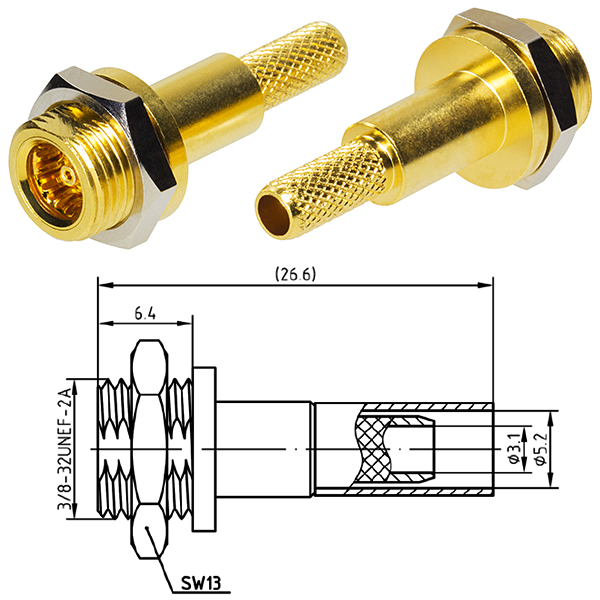

BMA-KY5A 192A-2508 12,4 ГГц ≤1,42 розетка приборно-кабельная 5/50S -

Приборные соединители для запрессовки

Вилки приборные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

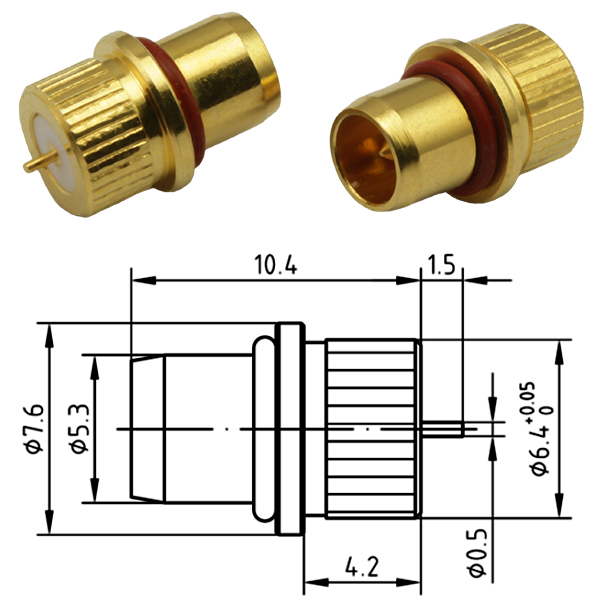

BMA-JPD 191A-3801 18 ГГц ≤1,41 вилка приборная прямая - -
Розетки приборные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

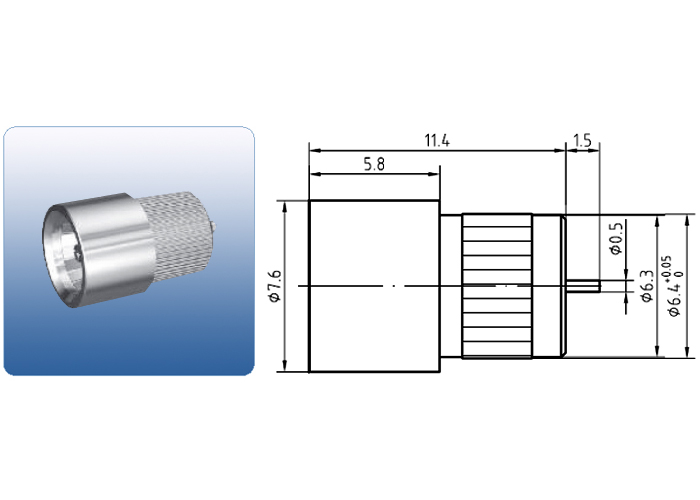

BMA-KPD 192A-3801 18 ГГц ≤1,95 розетка приборная прямая - -

Соединители для печатных плат

Вилки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

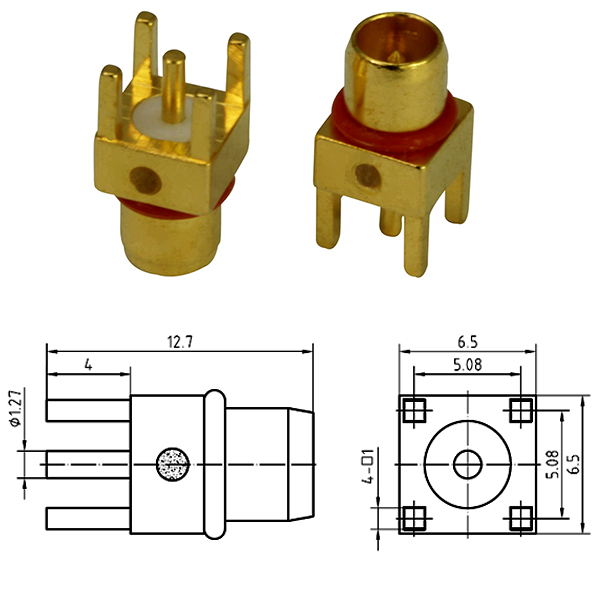

BMA-JHD 191A-4801 18 ГГц ≤1,95 вилка прямая на плату - -
Вилки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

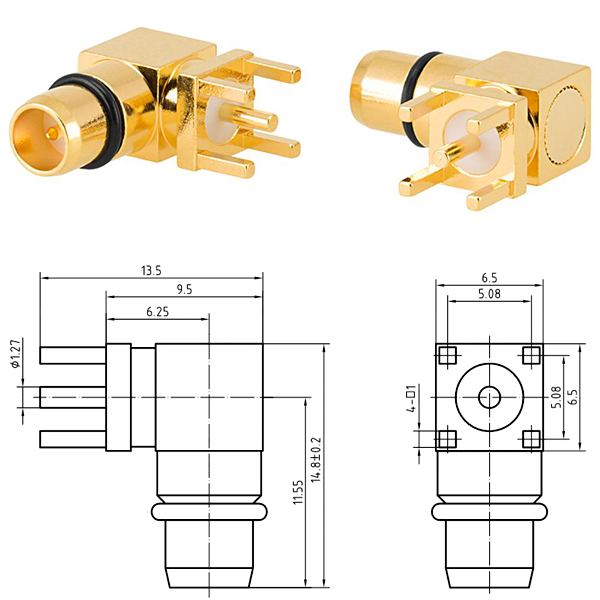

BMA-JWHD 193A-4801 18 ГГц ≤1,95 вилка угловая на плату - -
Розетки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

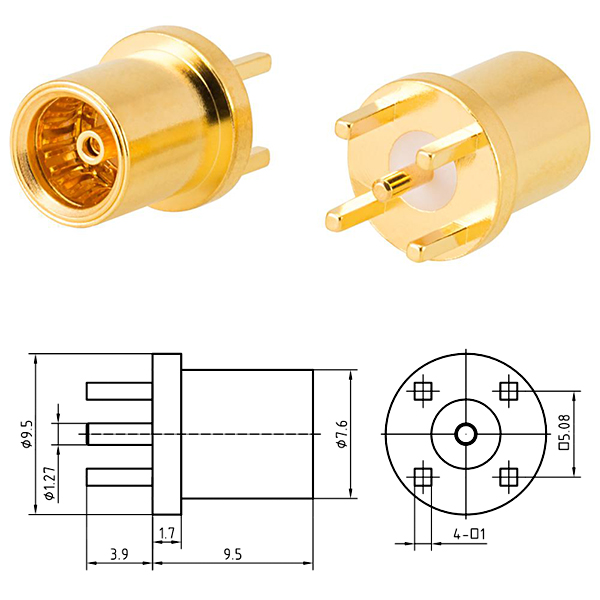

BMA-KHD 192A-4801 18 ГГц ≤1,95 розетка прямая на плату - -

Соединители приборные фланцевые

Вилки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

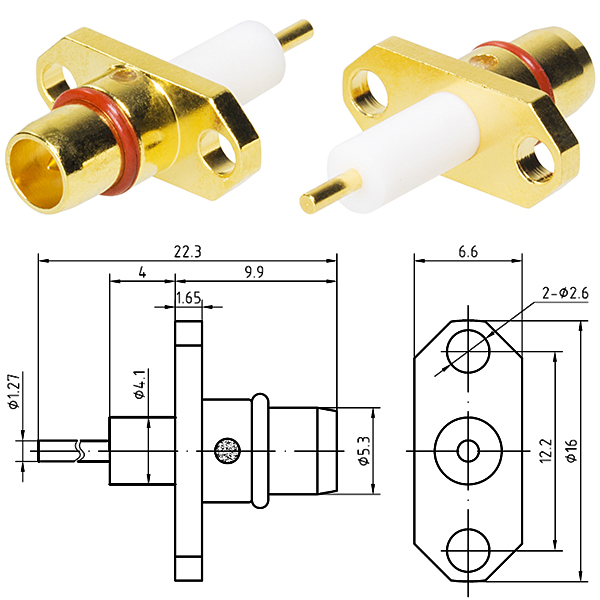

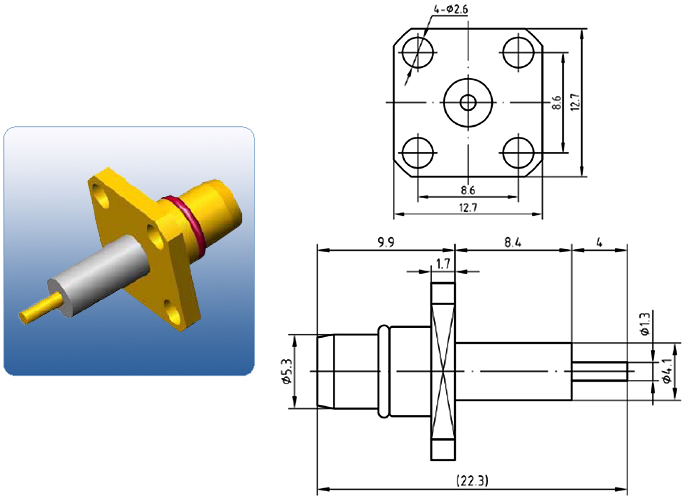

BMA-JFD 191A-0001 18 ГГц ≤1,41 вилка приборная фланцевая - -

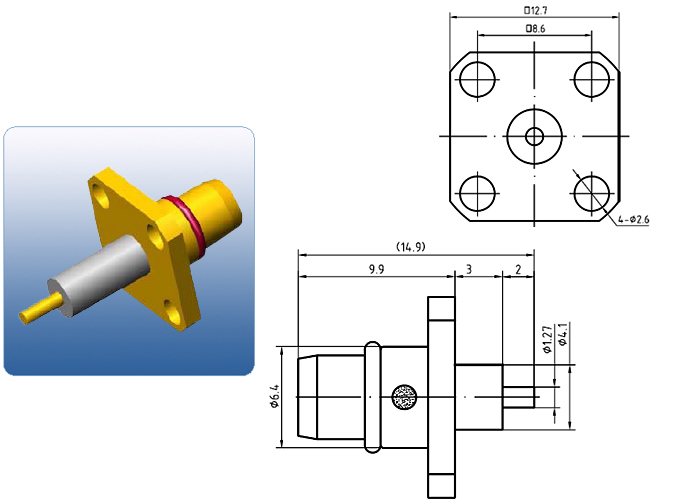

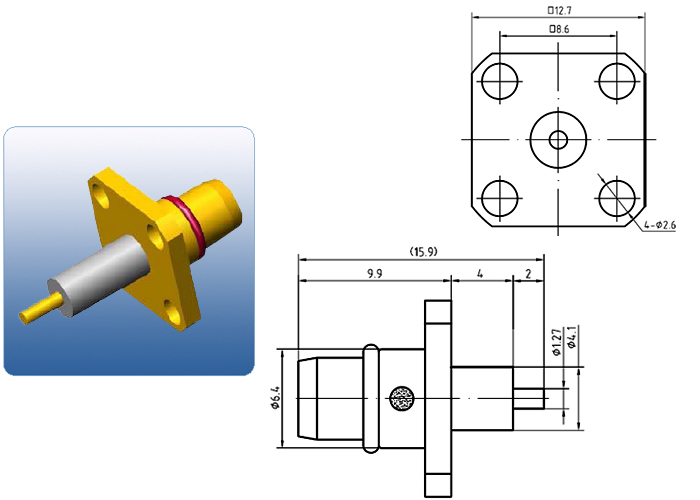

BMA-JFD1 191A-0002 18 ГГц ≤1,34 вилка приборная фланцевая - -
BMA-JFD2 191A-0003 18 ГГц ≤1,34 вилка приборная фланцевая - -

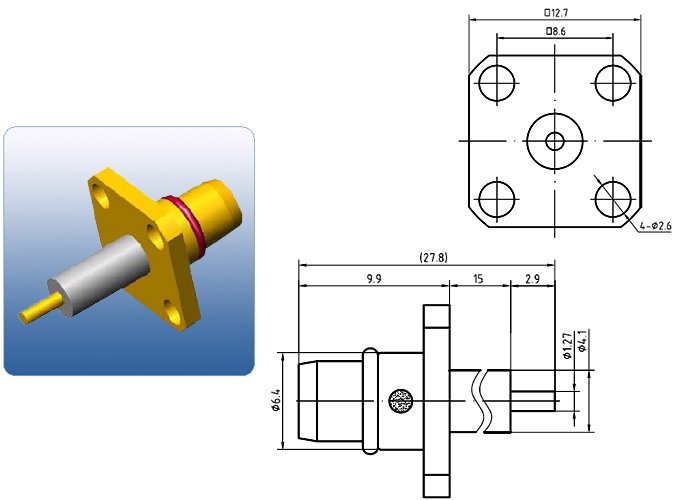

BMA-JFD3 191A-0004 18 ГГц ≤1,34 вилка приборная фланцевая - -
BMA-JFD4 191A-0005 18 ГГц ≤1,34 вилка приборная фланцевая - -

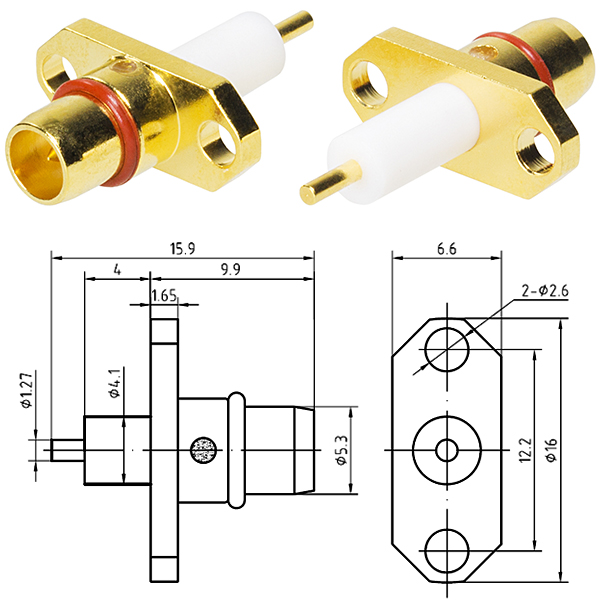

BMA-JFD5 191A-0006 18 ГГц ≤1,34 вилка приборная фланцевая - -
BMA-JFD6 191A-0007 18 ГГц ≤1,34 вилка приборная фланцевая - -

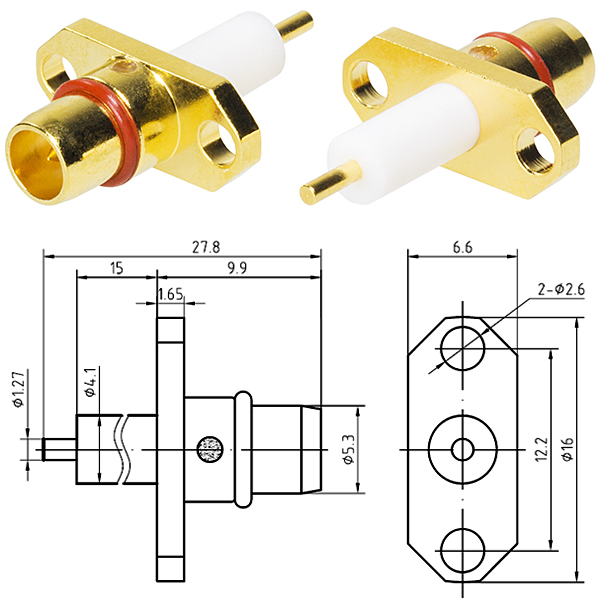

BMA-JFD7 191A-0008 18 ГГц ≤1,34 вилка приборная фланцевая - -
Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

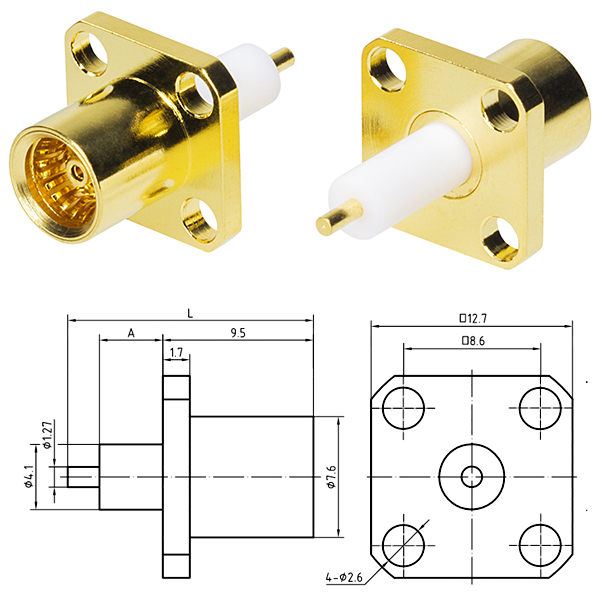

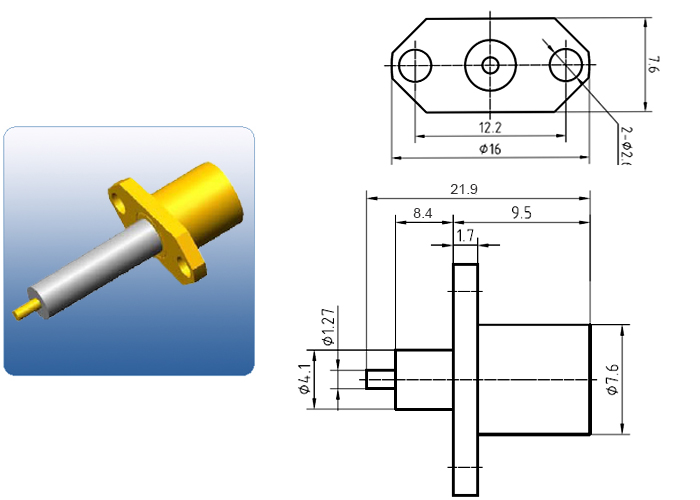

BMA-KFD 192A-0001 6 ГГц ≤1,23 розетка приборная фланцевая - -

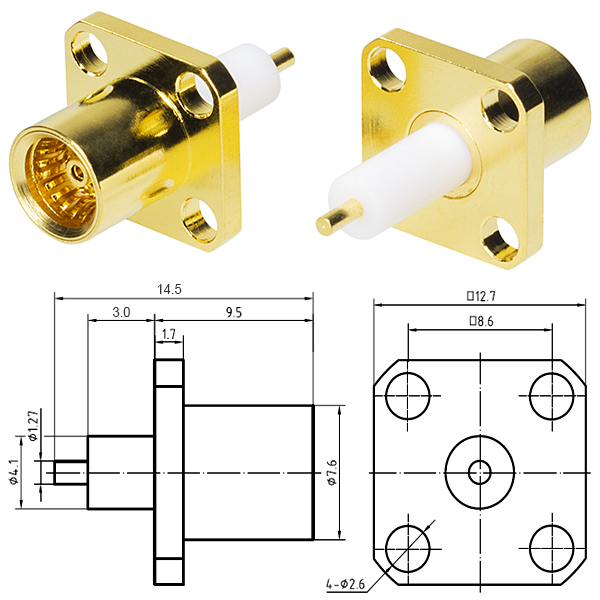

BMA-KFD1 192A-0002 6 ГГц ≤1,23 розетка приборная фланцевая - -
BMA-KFD2 192A-0003 6 ГГц ≤1,23 розетка приборная фланцевая - -

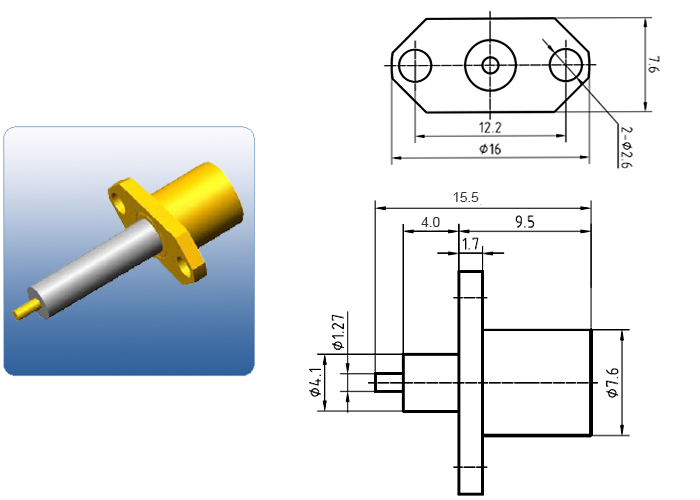

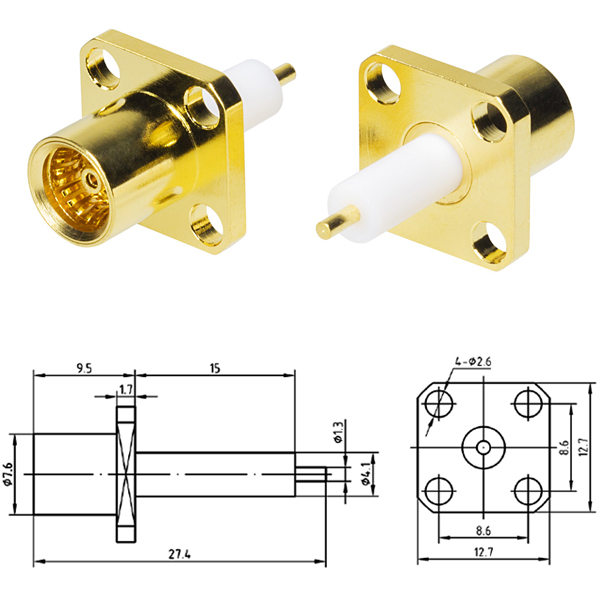

BMA-KFD3 192A-0004 6 ГГц ≤1,23 розетка приборная фланцевая - -
BMA-KFD4 192A-0005 6 ГГц ≤1,23 розетка приборная фланцевая - -
BMA-KFD5 192A-0006 6 ГГц ≤1,23 розетка приборная фланцевая - -

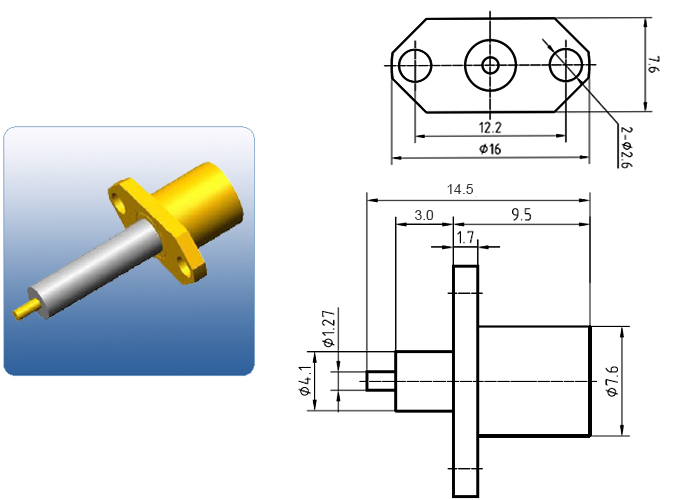

BMA-KFD6 192A-0007 6 ГГц ≤1,23 розетка приборная фланцевая - -

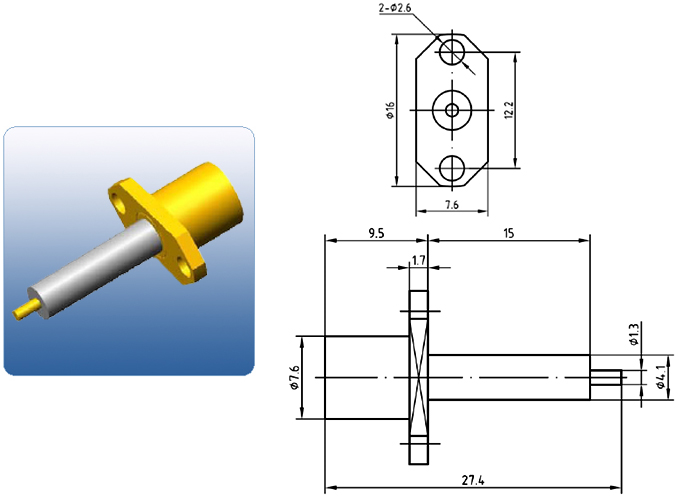

BMA-KFD7 192A-0008 6 ГГц ≤1,23 розетка приборная фланцевая - -
