Соединители коаксиальные тип SSMB

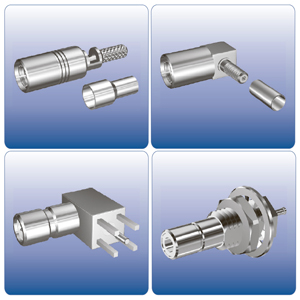

Серия SSMB - это микроминиатюрные коаксиальные соединители с системой соединения "snap-on".

Эта серия разработана как уменьшенная версия соединителей SMB.

Соединители разработаны согласно стандарта MIL-C-39012.

Соединители имеют небольшие размер и вес, надежное и легкое соединение, прекрасные технические характеристики.

Технические характеристики

Присоединительные размеры тип SSMB
Волновое сопротивление 50Ω
Рабочее напряжение 250В
Напряжение пробоя диэлектрика 750В
Сопротивление контактов (центральный контакт) ≤5mΩ
Сопротивление контактов (внешний контакт) ≤2.5mΩ
Сопротивление изоляции ≥1000MΩ
Количество соединений ≥500
Температурный диапазон -65°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Ni 2.0 + Au 0.2
Центральный контакт (штырь) Латунь Ni 2.0 + Au 0.5
Центральный контакт(гнездо) Бронза бериллиевая Ni 2.0 + Au 0.5
Накидная гайка Латунь Ni 2.0 + Au 0.2
Обжимная трубка Латунь Cu 2.0 + Ni 7.0
Изолятор PTFE -

Условные обозначения

  • SSMB-1
  • _2
  • K3
  • W4
  • _5
  • B6
  • 27
1. Серия соединителя SSMB
2. Волновое сопротивление 50 или Значение не указано -50©
75 - 75©
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

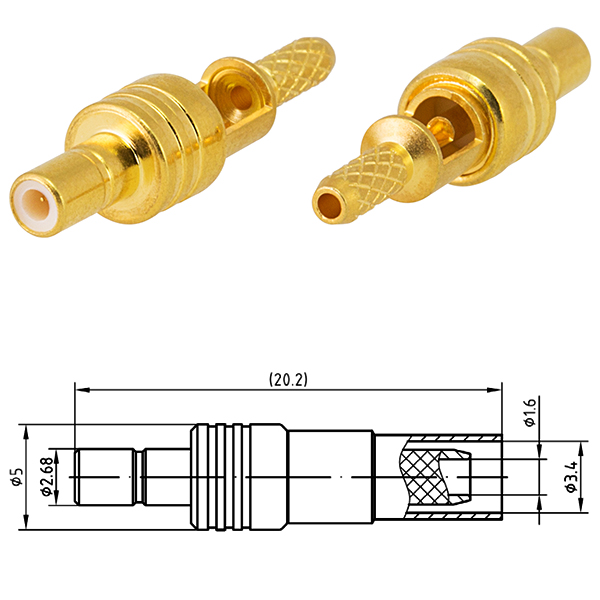

SSMB-J2.5DC 141A-7503 3 ГГц ≤1,32 вилка кабельная прямая RG-316DT A=3,4

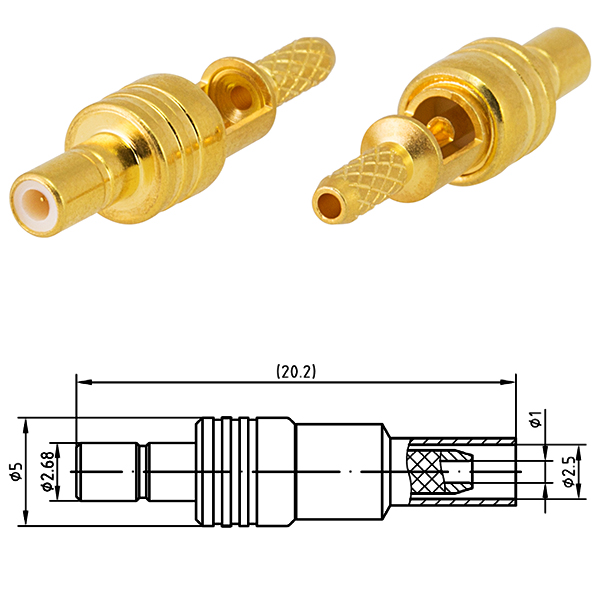

SSMB-J2C 141A-7501 3 ГГц ≤1,32 вилка кабельная прямая RG-178U, RG-196U A=2,5

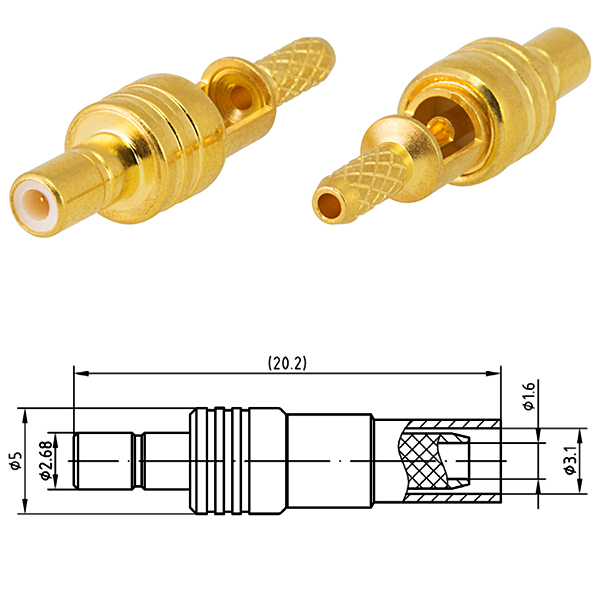

SSMB-J3C 141A-7502 3 ГГц ≤1,32 вилка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1

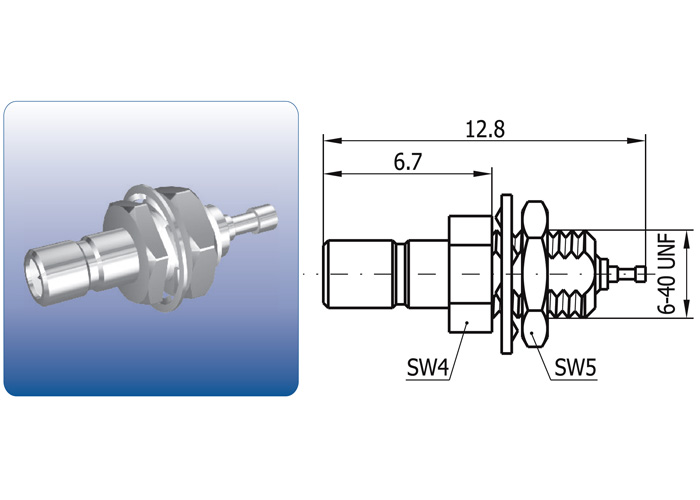

Вилки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

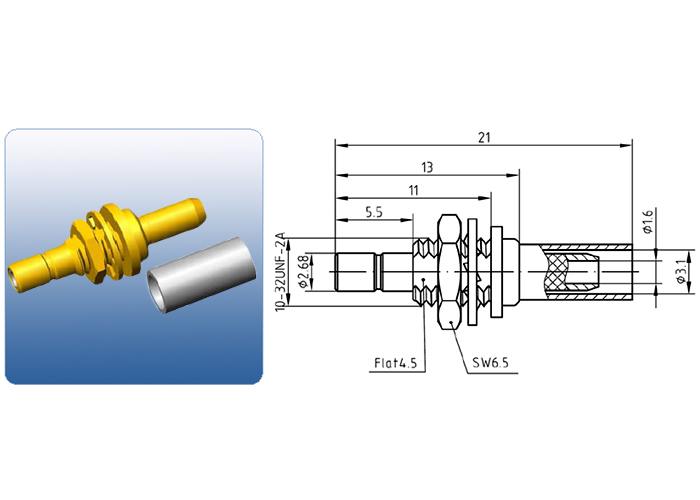

SSMB-JY3YA 141A-2502 3 ГГц ≤1,30 вилка приборно-кабельная 2.5/50D -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

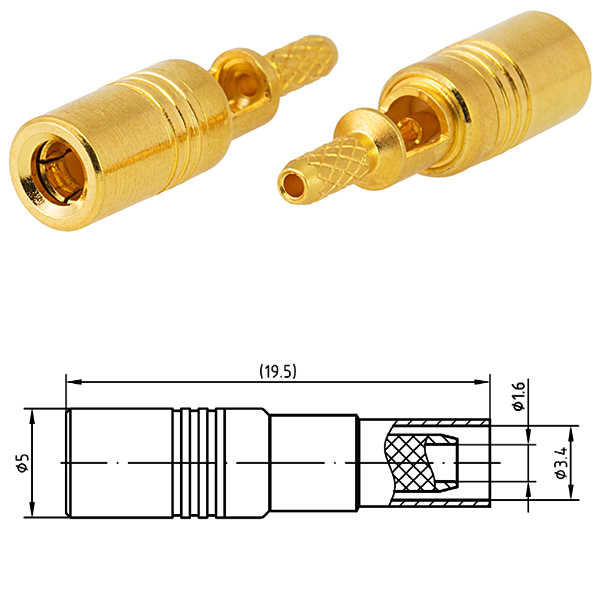

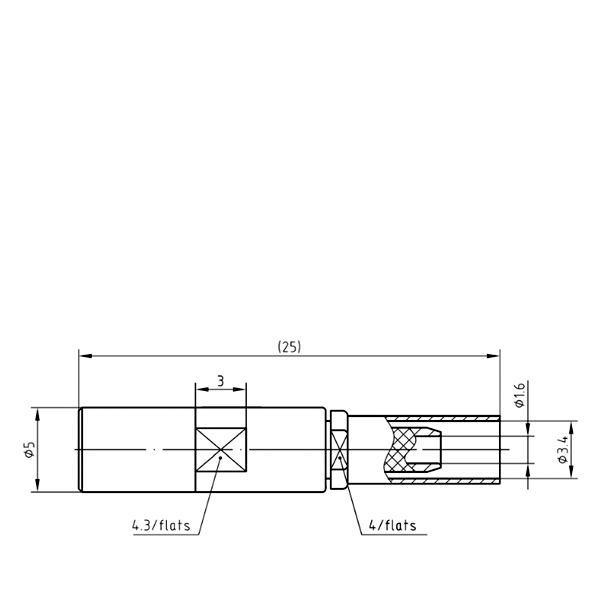

SSMB-K2.5DC 142A-7503 3 ГГц ≤1,30 розетка кабельная прямая RG-316DT A=3,4

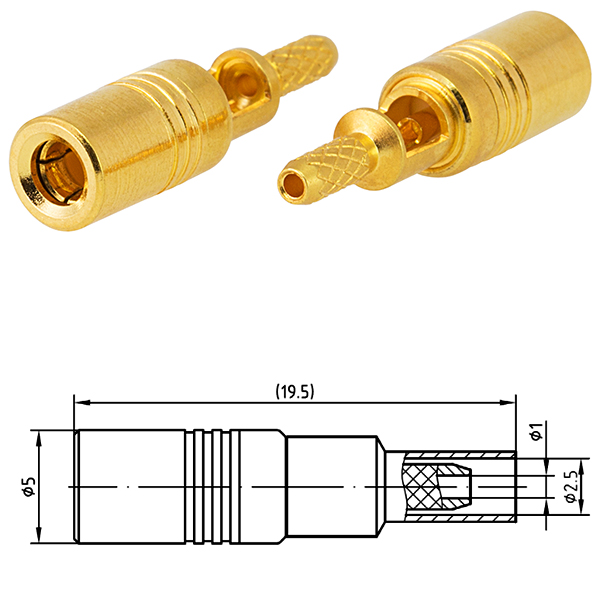

SSMB-K2C 142A-7501 3 ГГц ≤1,30 розетка кабельная прямая RG-178U, RG-196U A=2,5

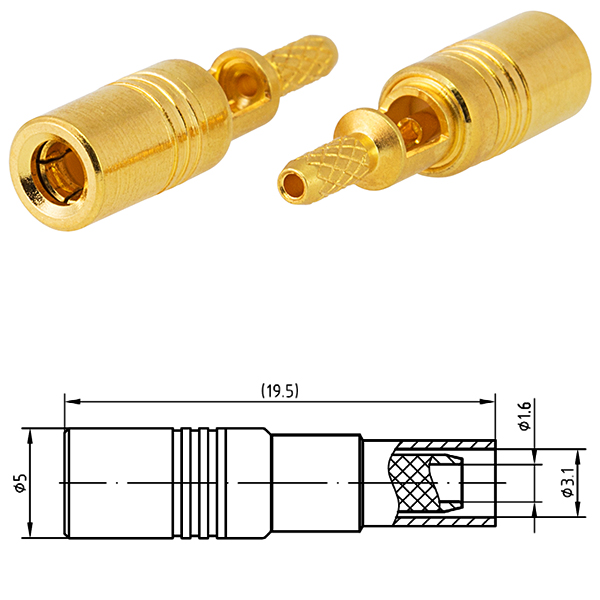

SSMB-K3C 142A-7502 3 ГГц ≤1,30 розетка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

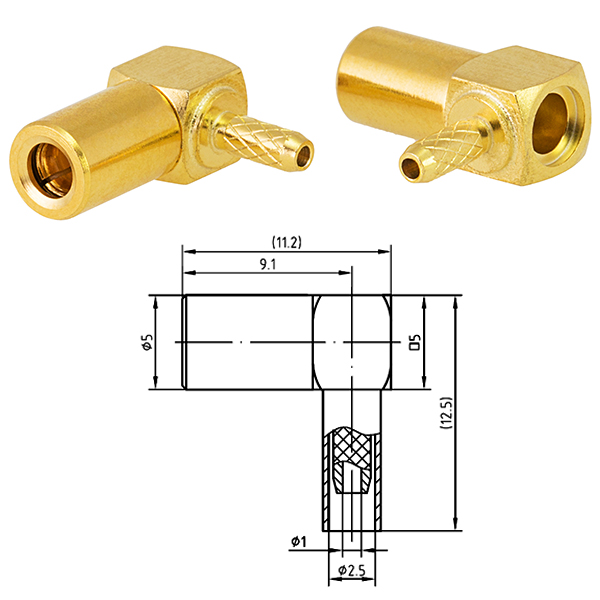

SSMB-KW2 144A-7501 3 ГГц ≤1,32 розетка кабельная угловая RG-178U, RG-196U A=2,5 L=12,5

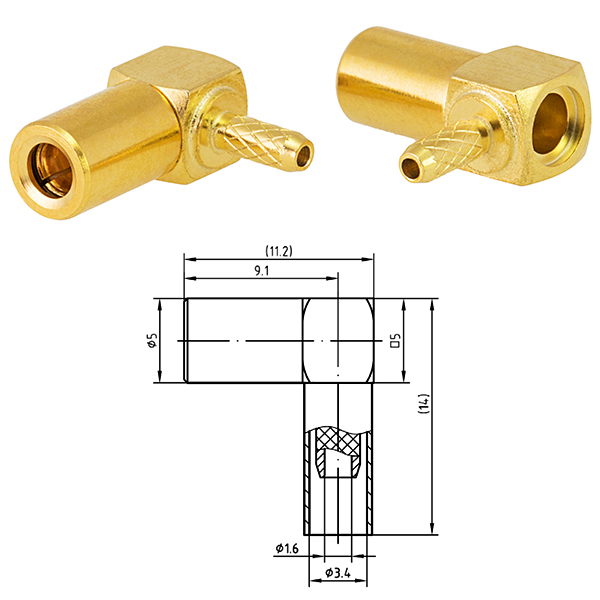

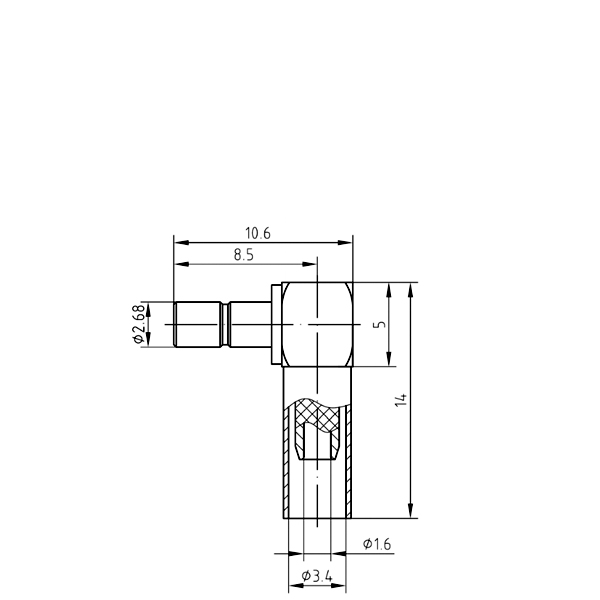

SSMB-KW2.5D 144A-7503 3 ГГц ≤1,32 розетка кабельная угловая RG-316DT A=3,4 L=14,0

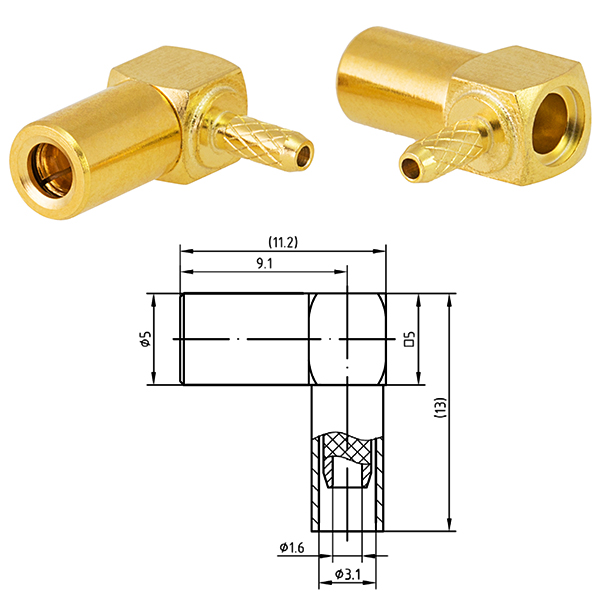

SSMB-KW3 144A-7502 3 ГГц ≤1,32 розетка кабельная угловая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=13,0

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

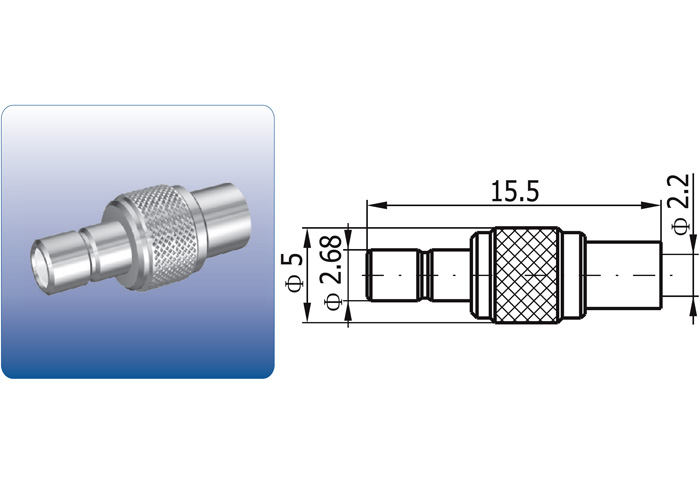

SSMB-JB2 141A-7661 3 ГГц ≤1,20 вилка кабельная прямая RG-405U -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

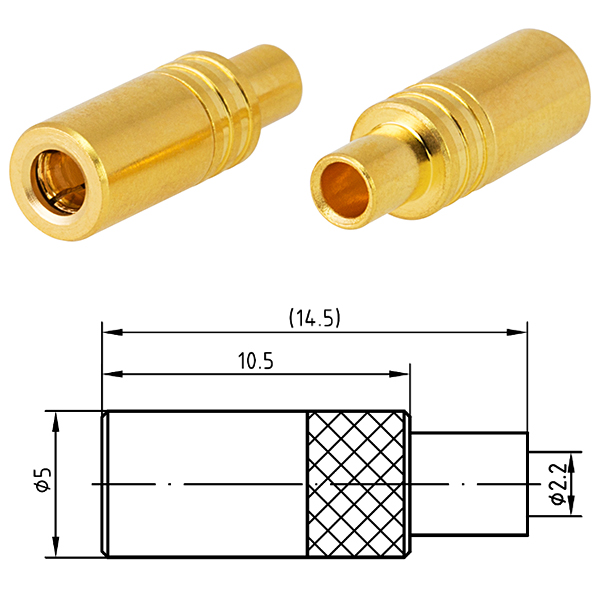

SSMB-KB2 142A-7661 3 ГГц ≤1,20 розетка кабельная прямая RG-405U -
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

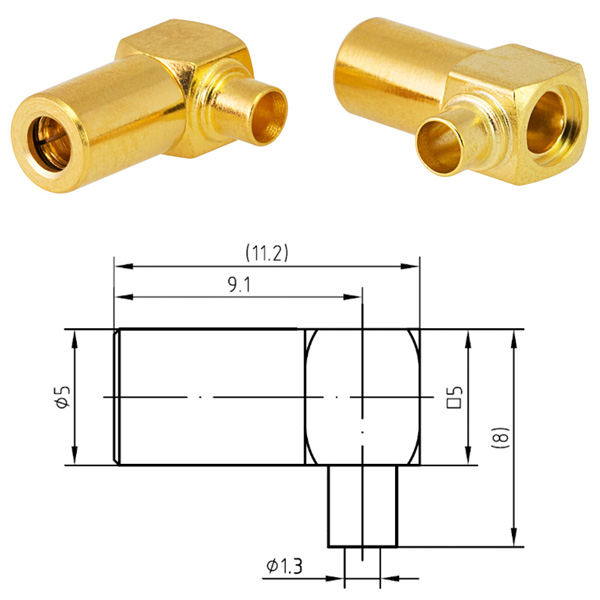

SSMB-KWB1 144A-7661 3 ГГц ≤1,22 розетка кабельная угловая EZ47 A=1,3 L=8,0

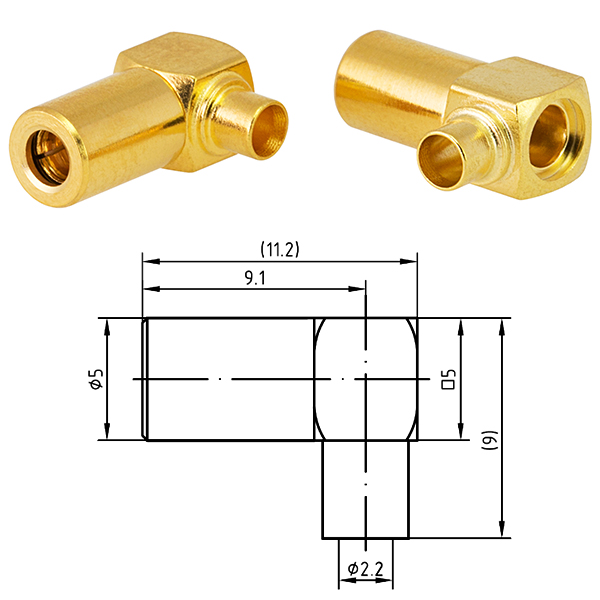

SSMB-KWB2 144A-7662 3 ГГц ≤1,22 розетка кабельная угловая RG-405U A=2,2 L=9,0

Соединители приборные

Вилки приборные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

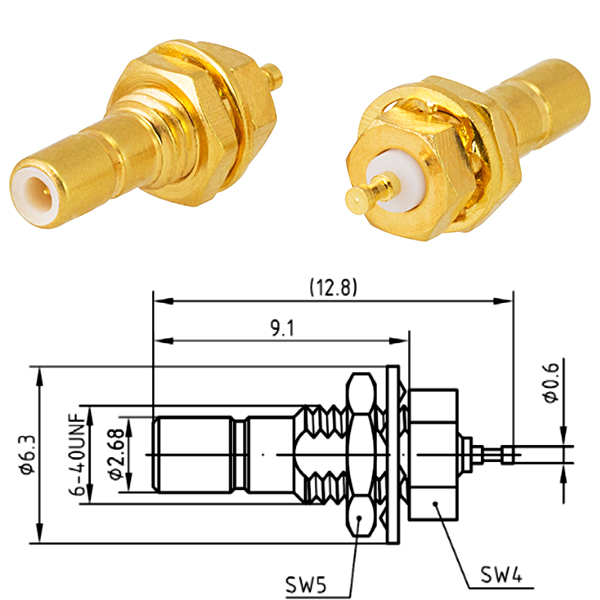

SSMB-JYD 141A-2801 3 ГГц ≤1,20 вилка приборная прямая - -
SSMB-JYD1 141A-2802 3 ГГц ≤1,20 вилка приборная прямая - -

Соединители для печатных плат

Вилки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

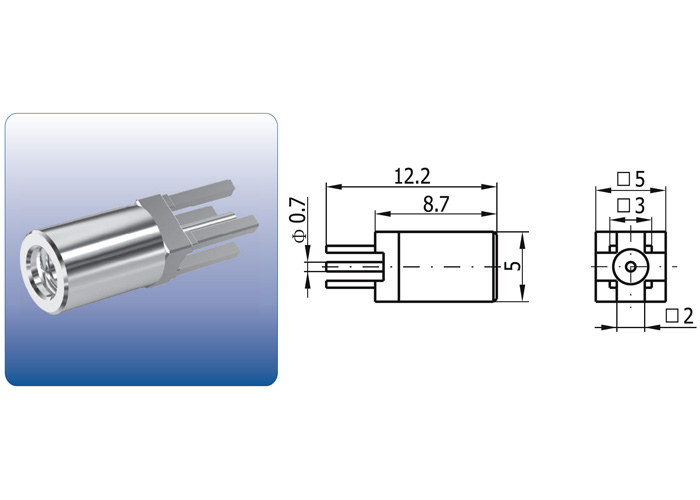

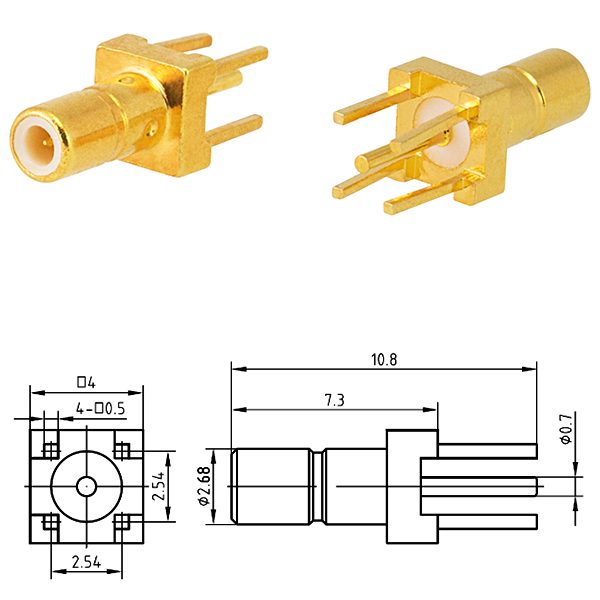

SSMB-JHD 141A-4801 3 ГГц ≤1,20 вилка прямая на плату - -
Вилки на плату угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

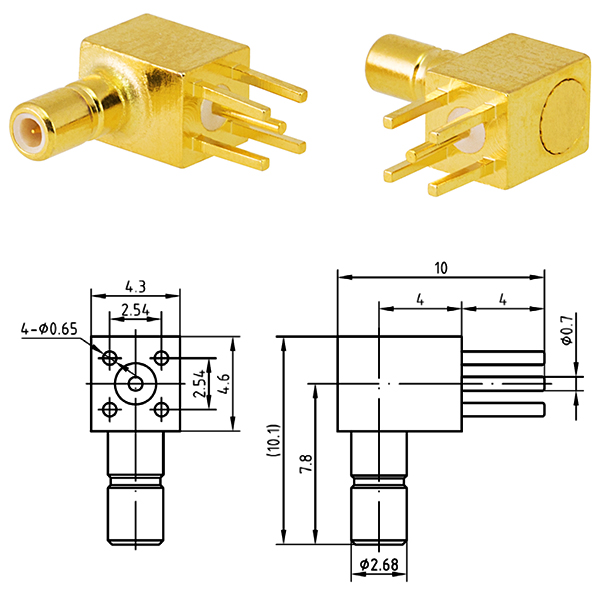

SSMB-JWHD 143A-4801 3 ГГц ≤1,32 вилка угловая на плату - -
Розетки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SSMB-KHD 142A-4801 3 ГГц ≤1,20 розетка прямая на плату - -
