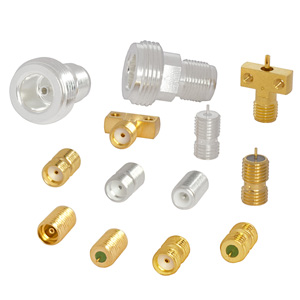

Микрополосковые переходы

Коаксиально-микрополосковые переходы предназначены для ввода-вывода СВЧ сигнала из гибридно-интегральных схем СВЧ, выполненных в виде микросборок, на СВЧ-разъём с радиочастотным кабелем.
КМПП выпускаются в герметичном и негерметичном исполнении соответствии с ГОСТ РВ 51914-2002, ГОСТ 20465-85.

Технические характеристики

Тракт тип IX по ГОСТ РВ 51914-2002
Волновое сопротивление 50Ω
Рабочее напряжение 500В
Напряжение пробоя диэлектрика 1000В
Сопротивление контактов (центральный контакт) ≤3mΩ
Сопротивление контактов (внешний контакт) ≤2mΩ
Сопротивление изоляции ≥5000MΩ
Количество соединений ≥500
Температурный диапазон -60°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь 2.М - Ср-Су(99,4)6
3.М - Н3.М-0-Ц3
5.М – Н9
2.К - Ср-Су(99,4)3
3.К - Н3.М-0-Ц1
5.К – Н3
Корпус Нержавеющая сталь 4.М - химическое пассивирование, гидрофобизированное
Штырь Латунь К - Н3.Зл-Ко(99,9)0,5
М - Н3.Зл-Ко(99,9)1,3
Гнездо Бронза бериллиевая К - Н3.Зл-Ко(99,9)0,5
М(В) - Н3.Зл-Ко(99,9)1,3
Втулка Латунь, медь Ср-Су(99,4)6
Изолятор Фторопласт -
Гайка Латунь Н9
Гайка прижимная Нержавеющая сталь -
Прокладка Фторопласт -
Кольцо Бронза марганцевая H9
Шайба стопорная Бронза марганцевая H9
Кольцо резиновое Силиконовая резина -

Условные обозначения

  • СК-1
  • 9-2
  • -РБМГ3
  • П4
  • 5
  • -16
  • -1557
  • -1.*8
  • М*9
1. Тип соединителя СК
2. Маркировка присоединительного размера 9 – тип IX по ГОСТ РВ 51914.
3. Вид корпуса, способ крепления или монтажа РБМГ – Розетка блочная микрополосковая герметичная;
РБМН – Розетка блочная микрополосковая негерметичная;
4. Тип корпуса П – Прямой;
5. Тип кабеля См.здесь
6. Способ монтажа 1 – Пайка;
2 – Обжим;
3 – Прижим;
7. Номер разработки
8. Тип покрытия корпуса 1.М – Н3.Зл-Ко(99,9)1,3;
1.К – Н3.Зл-Ко(99,9)0,5;
9. Климатическое исполнение М - покрытие центрального контакта Н3.Зл-Ко(99,9)1,3;
К - покрытие центрального контакта Н3.Зл-Ко(99,9)0,5;

Примечание – Полное обозначение соединителя образуется добавлением типа покрытия к обозначению, указанному в «Материалы и покрытия» (СК9-ВКП-1,5.21-3-005-2.М).


Коаксиальные микрополосковые переходы серии СК3

Герметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

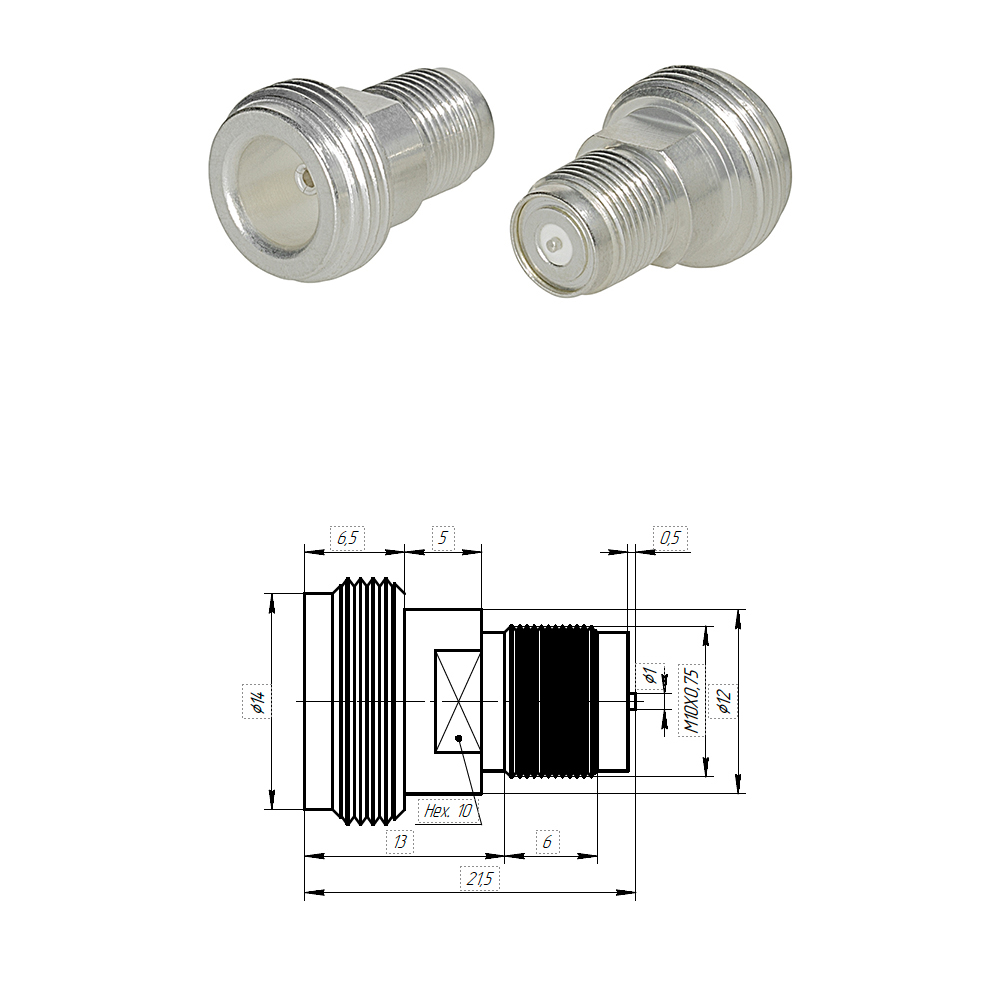

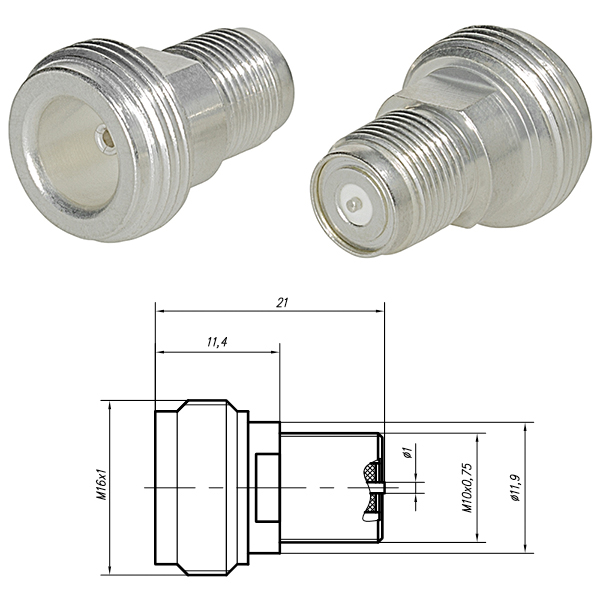

СК3-РБМГП-Х-1-245-2.М АМРУ.434531.176 11 ГГц ≤1,6 герметичный кмпп ТУ 6313-007-38970729-11

Коаксиальные микрополосковые переходы серии СК9

Герметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

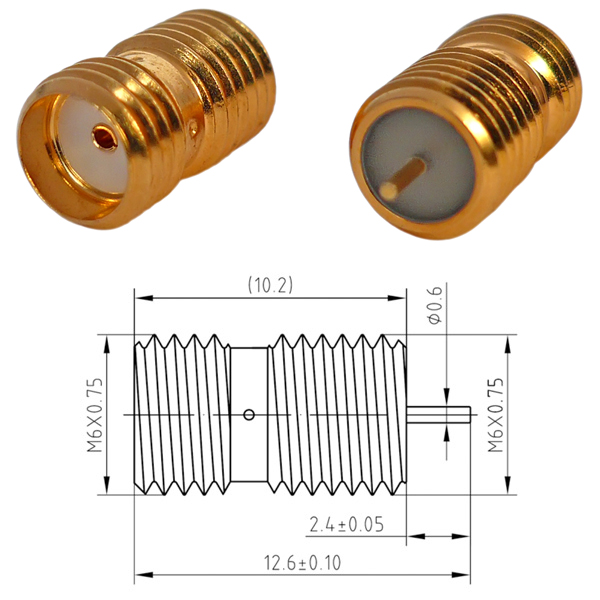

СК9-РБМГП-Х-1-063 18 ГГц ≤1,46 переход микрополосковый Да тип IX
СК9-РБМГП-Х-1-063-1.М АМРУ.434531.080 18 ГГц ≤1,46 герметичный кмпп розетка микрополосковая герметичная

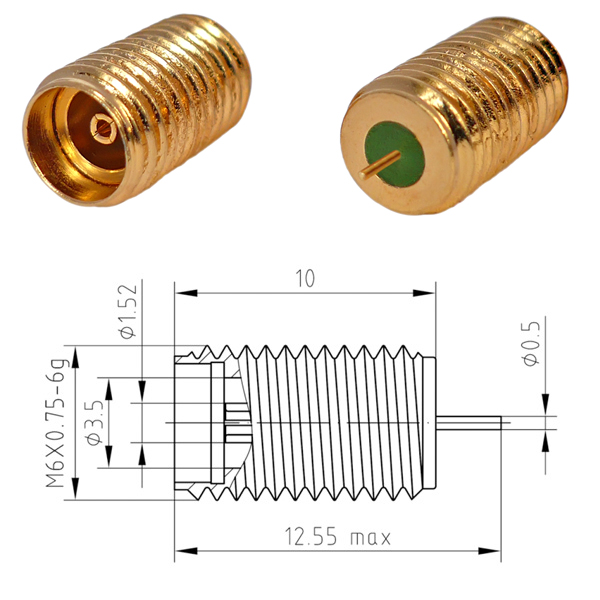

СК9-РБМГП-Х-1-155 26,5 ГГц ≤1,25 переход микрополосковый Да тип IX

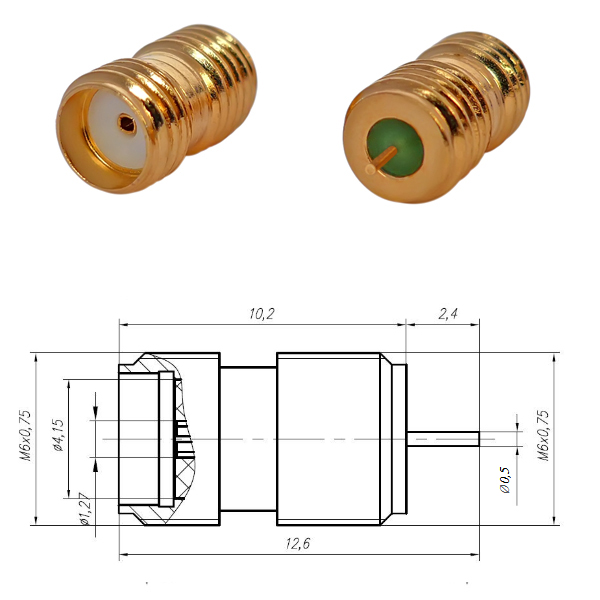

СК9-РБМГП-Х-1-157 18 ГГц ≤1,25 переход микрополосковый Да тип IX
Негерметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

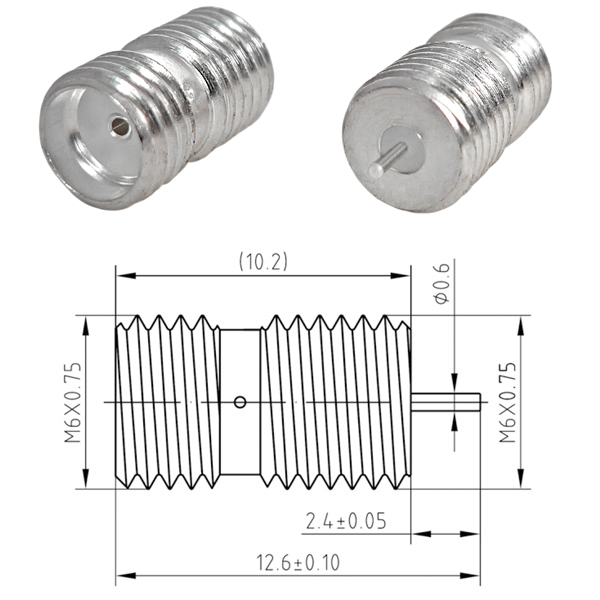

СК9-РБМНП-Х-1-109 18 ГГц ≤1,46 переход микрополосковый Нет тип IX

Микрополосковые переходы RF

Негерметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

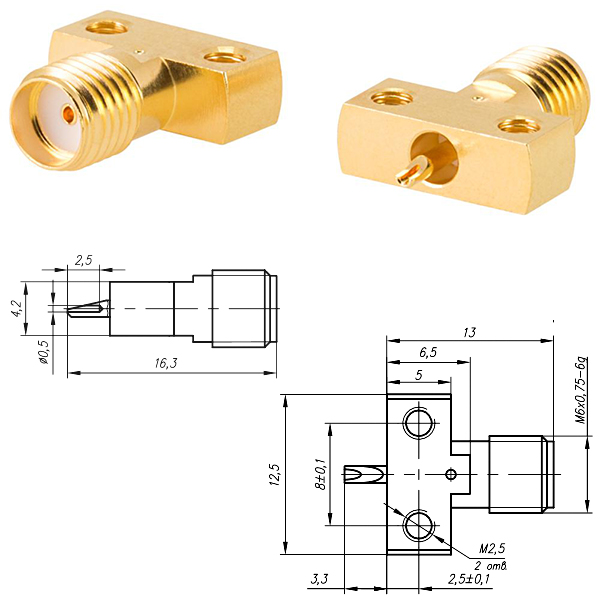

RF6-KD16 592A-P016 12 ГГц ≤1,29 розетка фланцевая на плату Нет тип IX

Микрополосковые переходы SMA

Герметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

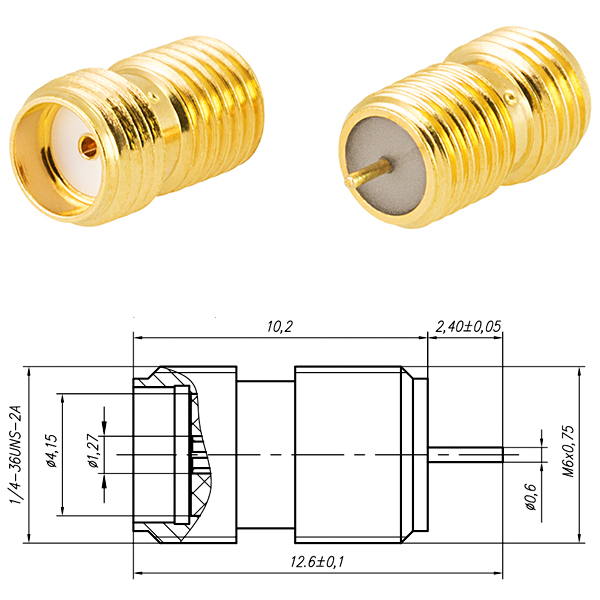

SMA-РБМГП-Х-1-063-1.М АМРУ.434531.259 18 ГГц ≤1,46 герметичный кмпп ТУ 6313-005-38970729-11

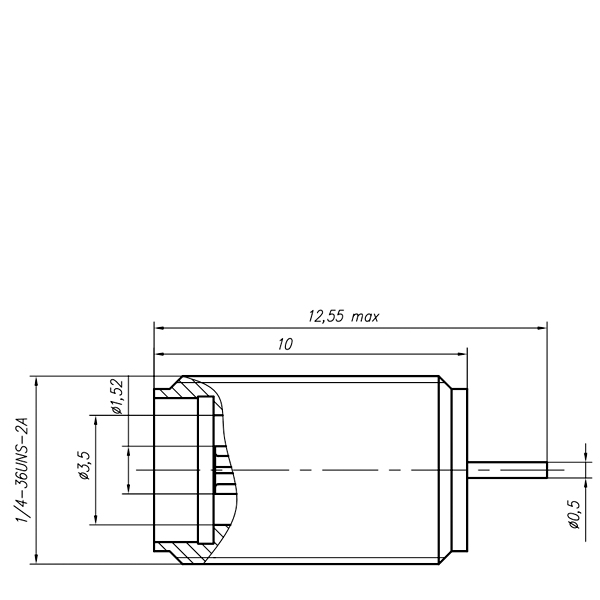

SMA-РБМГП-Х-1-155-1.М АМРУ.434531.261 26,5 ГГц ≤1,25 герметичный кмпп ТУ 6313-005-38970729-11

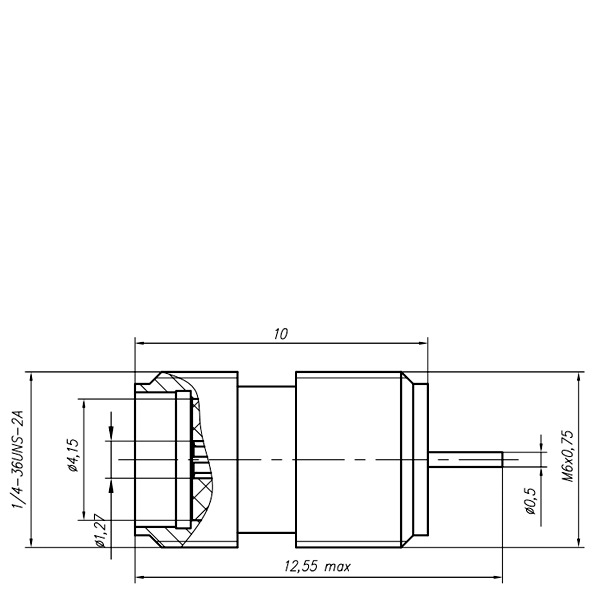

SMA-РБМГП-Х-1-157-1.М АМРУ.434531.262 18 ГГц ≤1,25 герметичный кмпп ТУ 6313-005-38970729-11

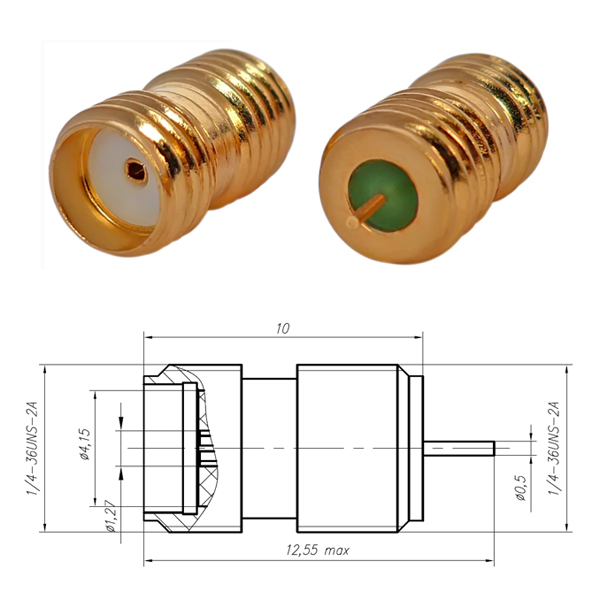

SMA-РБМГП-Х-1-293 18 ГГц ≤1,25 герметичный кмпп Да тип SMA
Негерметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

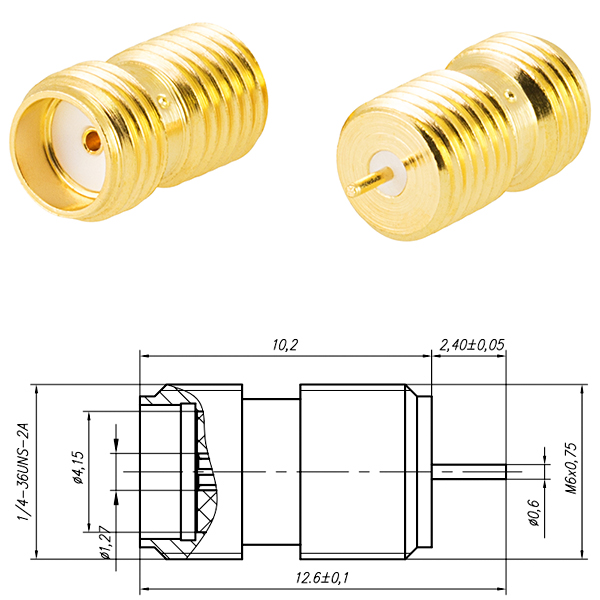

SMA-РБМНП-Х-1-109-1.К АМРУ.434531.260 18 ГГц ≤1,46 негерметичный кмпп розетка микрополосковая негерметичная

Микрополосковые переходы SMP

Герметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

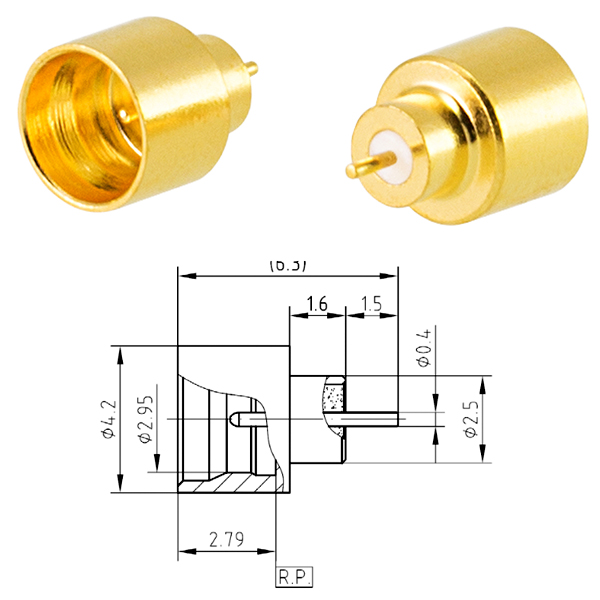

SMP-JD-F 131A-P808 40 ГГц ≤1,53 герметичный кмпп Да
Герметичные микрополосковые переходы SMP (собственное производство)
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

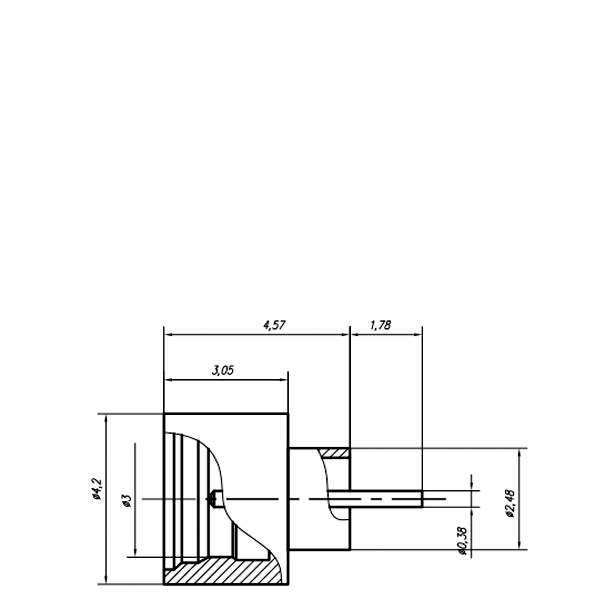

SMP-ВБМГП-Х-1-327-1.М АМРУ.434521.204-01 40 ГГц герметичный кмпп ТУ 6313-013-38970729-16
SMP-ВБМГП-Х-1-327-1.С АМРУ.434521.204 40 ГГц герметичный кмпп ТУ 6313-013-38970729-16
Негерметичные микрополосковые переходы SMP (собственное производство)
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

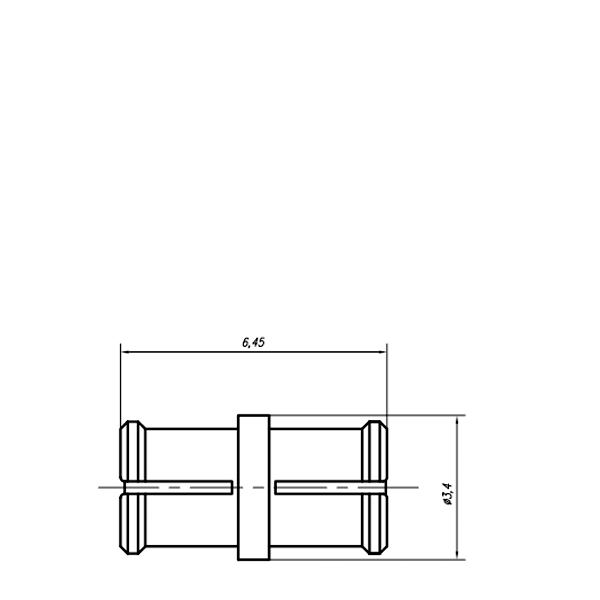

SMP-РБНП-Х-1-328-1.C АМРУ.434531.293 40 ГГц ≤1,5 негерметичный кмпп розетка микрополосковая негерметичная

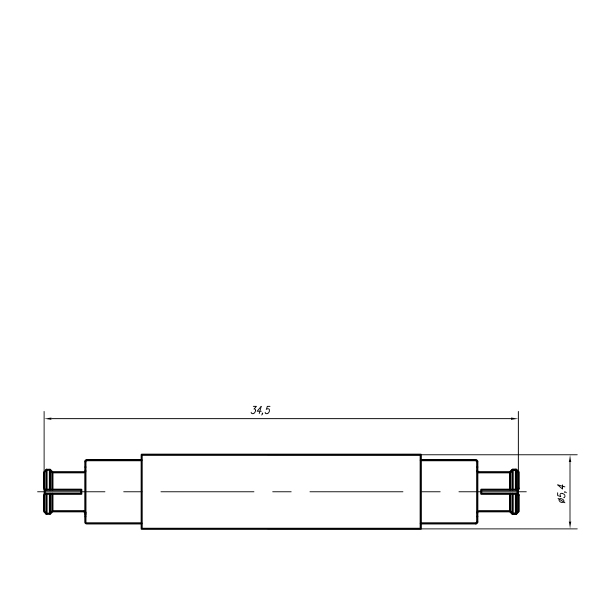

SMP-РБНП-Х-1-329-1.C АМРУ.434531.294 40 ГГц ≤1,6 негерметичный кмпп розетка микрополосковая негерметичная

Микрополосковые переходы серии N

Герметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

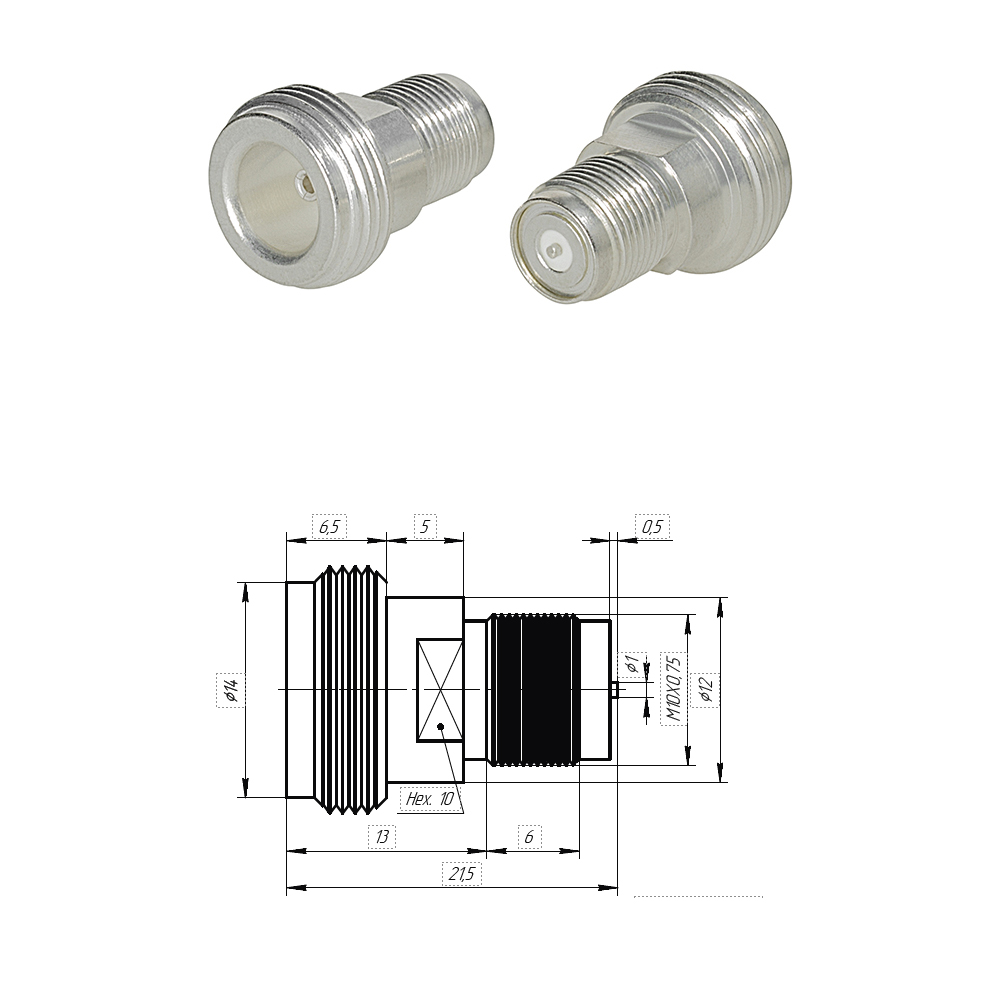

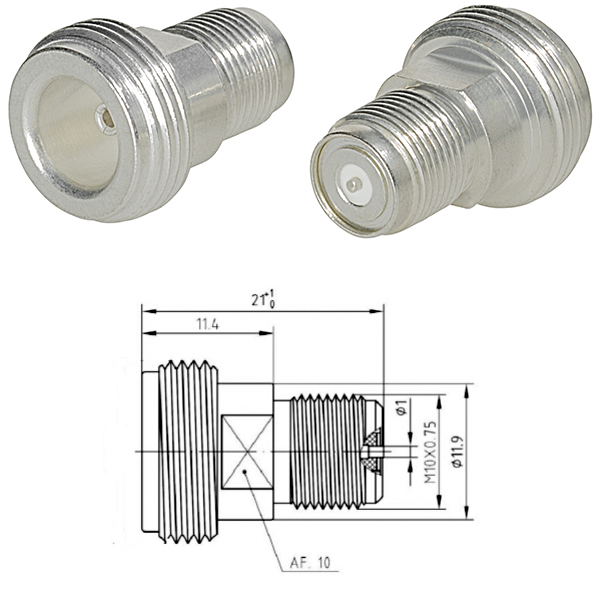

N-РБМГП-Х-1-245-2.М АМРУ.434531.177 11 ГГц герметичный кмпп Да ТУ 6313-008-38970729-13
Негерметичные микрополосковые переходы
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

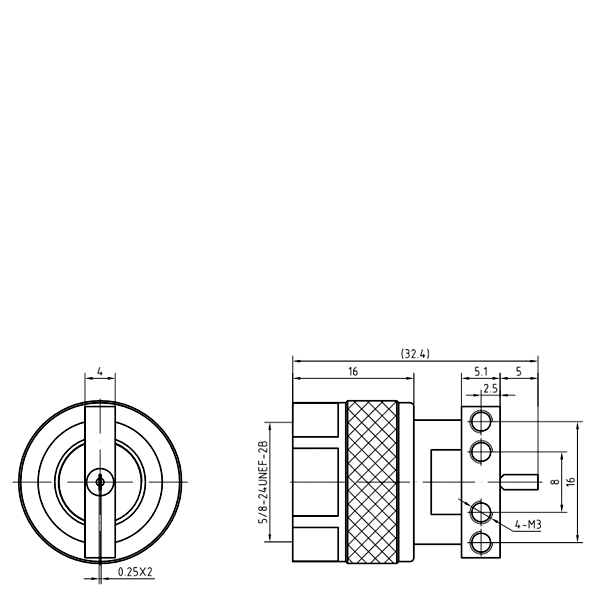

N-J116-АЭ AE99097552 11 ГГц негерметичный кмпп Нет N вилка

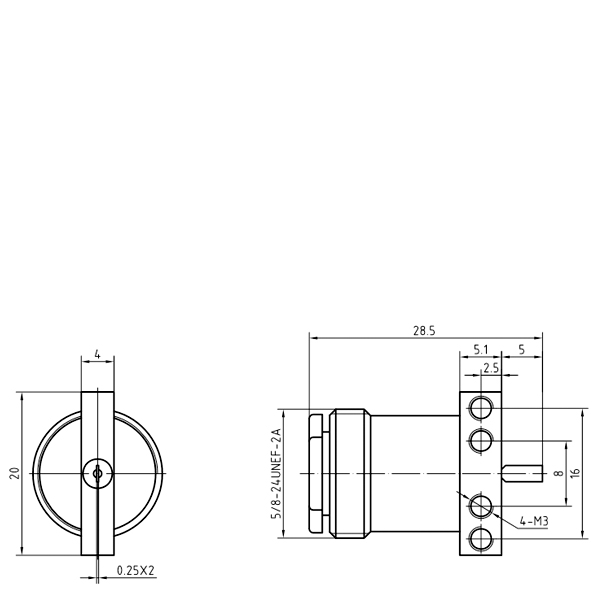

N-K116-АЭ AE99097553 11 ГГц негерметичный кмпп Нет N розетка
