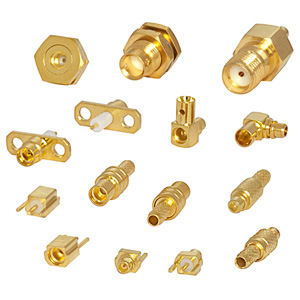

Соединители коаксиальные тип MМCX

Серия MMCX - это микроминиатюрные коаксиальные соединители.

Разработаны как уменьшенная версия соединителей серии MCX согласно стандарта MIL-C-39012.

Соединители обеспечивают высокую надежность соединения(snap-on), стабильные электрические параметры, низкие потери во всем диапазоне рабочих частот.

Технические характеристики

Присоединительные размеры тип MMCX
Волновое сопротивление 50Ω
Рабочее напряжение 170В
Напряжение пробоя диэлектрика 500В (среднеквадратичное значение)
Рабочая частота 0~6ГГц
КСВН ≤1.25
Сопротивление контактов (центральный контакт) ≤5mΩ
Сопротивление контактов (внешний контакт) ≤10mΩ
Сопротивление изоляции ≥1000MΩ
Количество соединений ≥500
Температурный диапазон -40°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Золото
Центральный контакт(вилка) Фосфорная бронза Золото
Центральный контакт(розетка) Бронза бериллиевая Золото
Изолятор PTFE -
Обжимная втулка Сплав меди Никель или золото

Условные обозначения

  • MMCX-1
  • _2
  • K3
  • _4
  • Y5
  • B6
  • 17
1. Серия соединителя MMCX
2. Волновое сопротивление 50 или Значение не указано -50©
75 - 75©
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

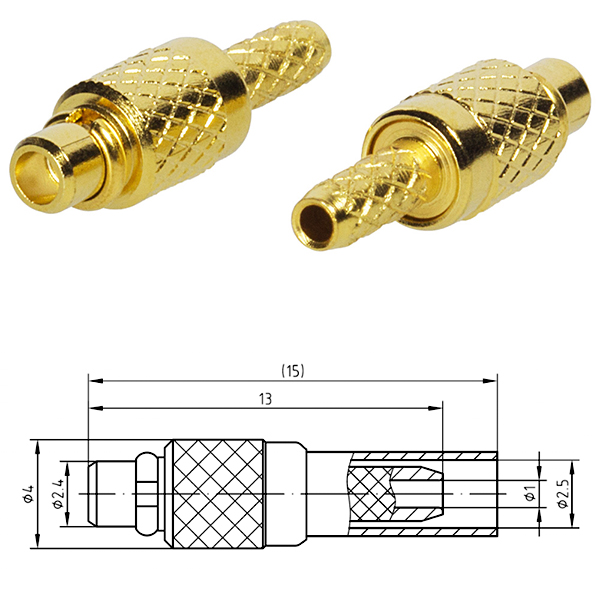

MMCX-J2 111A-7501 4 ГГц ≤1,32 вилка кабельная прямая RG-178U, RG-196U A=2,5 L=15,0

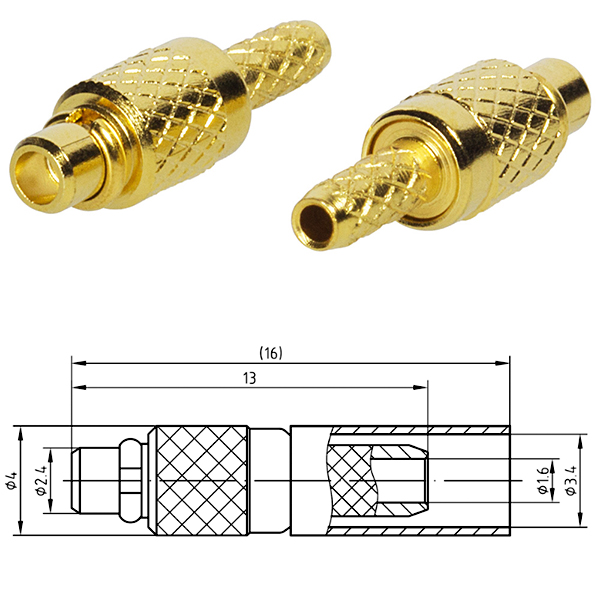

MMCX-J2.5D 111A-7503 4 ГГц ≤1,32 вилка кабельная прямая RG-316DT A=3,4 L=16,0
MMCX-J3 111A-7502 4 ГГц ≤1,32 вилка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=15,0
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

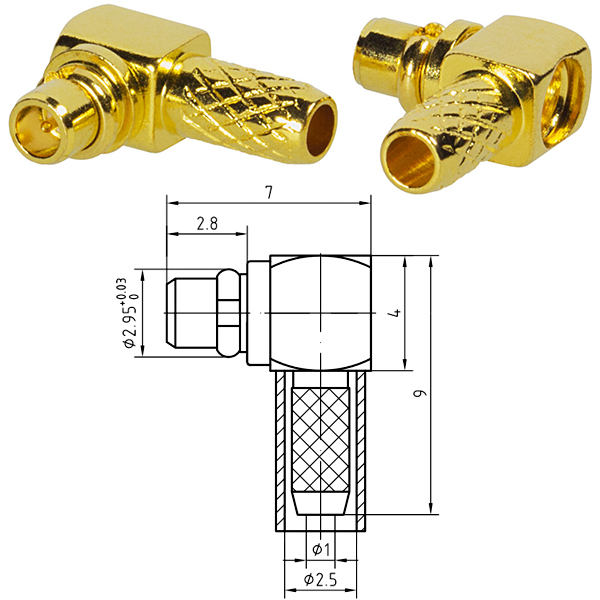

MMCX-JW2 113A-7501 6 ГГц ≤1,40 вилка кабельная угловая RG-178U, RG-196U A=2,5 L=11,0

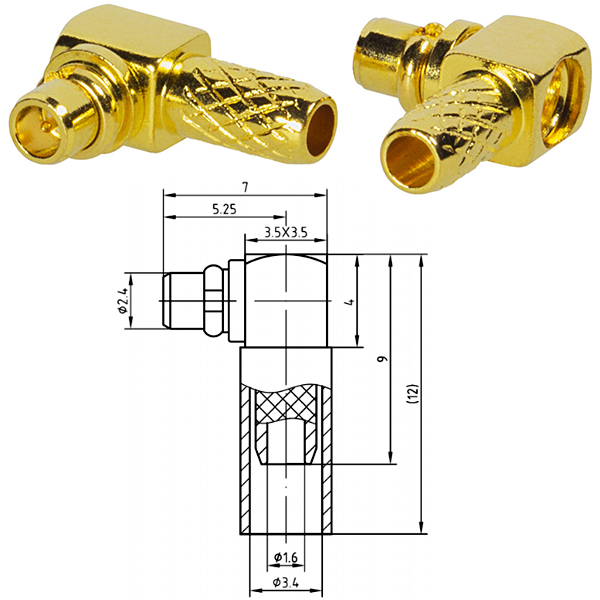

MMCX-JW2.5D 113A-7503 6 ГГц ≤1,40 вилка кабельная угловая RG-316DT A=3,4 L=12,0

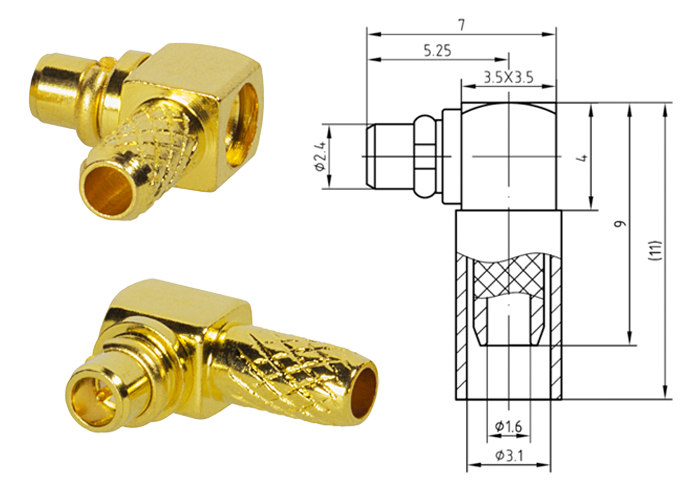

MMCX-JW3 113A-7502 6 ГГц ≤1,40 вилка кабельная угловая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=11,0
MMCX-JW3H 113A-7663 6 ГГц ≤1,35 вилка кабельная угловая RG-174/U, RG-188/U, RG-316/U -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

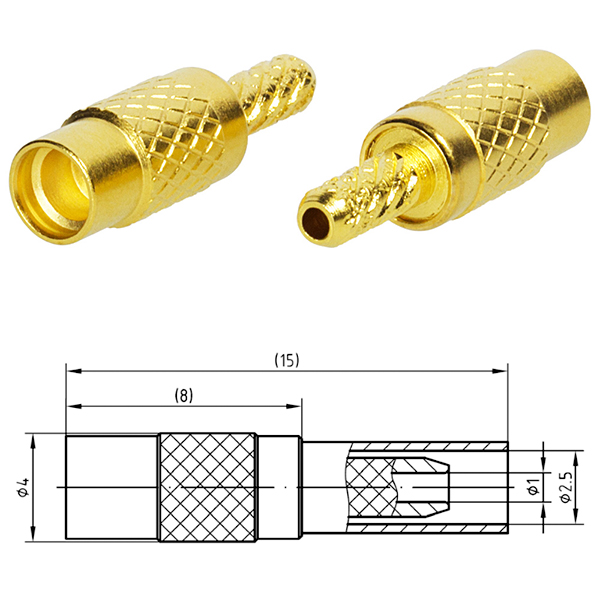

MMCX-K2 112A-7501 4 ГГц ≤1,32 розетка кабельная прямая RG-178U, RG-196U A=2,5 L=15,0

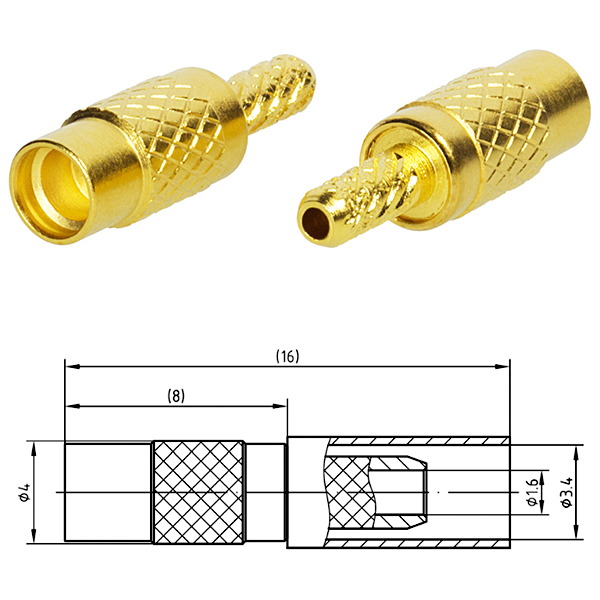

MMCX-K2.5D 112A-7503 4 ГГц ≤1,32 розетка кабельная прямая RG-316DT A=3,4 L=16,0

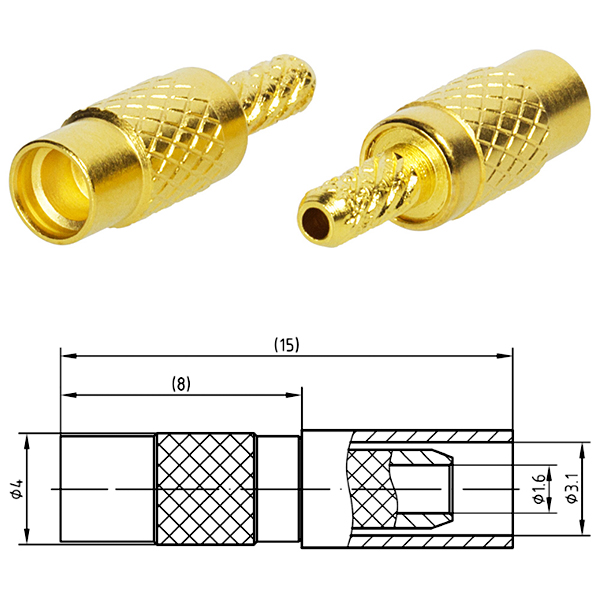

MMCX-K3 112А-7502 4 ГГц ≤1,32 розетка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=15,0
Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
MMCX-KY2 112A-2501 6 ГГц ≤1,40 розетка приборно-кабельная RG-178U, RG-196U -

Соединители для печатных плат

Вилки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

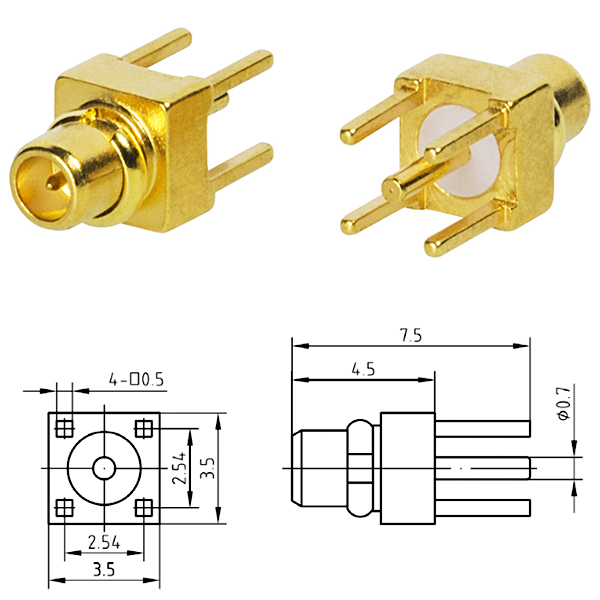

MMCX-JHD 111A-4801 6 ГГц ≤1,35 вилка прямая на плату - -

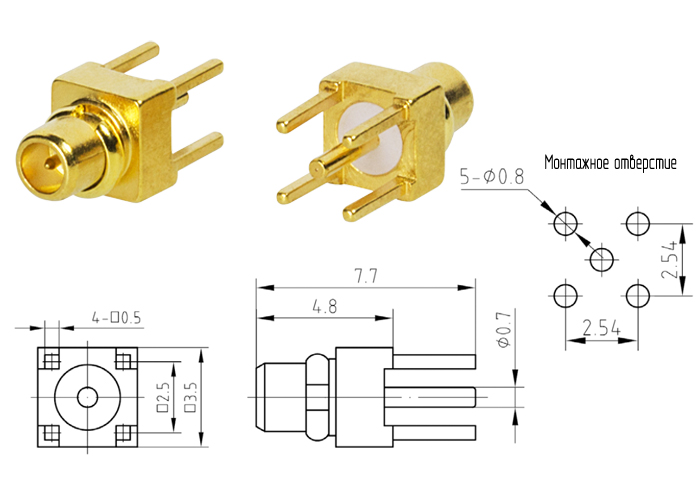

MMCX-JHD7 111A-4807 6 ГГц ≤1,35 вилка прямая на плату - -
Вилки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
MMCX-JWHD 113A-4801 6 ГГц ≤1,35 вилка угловая на плату - -
Розетки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

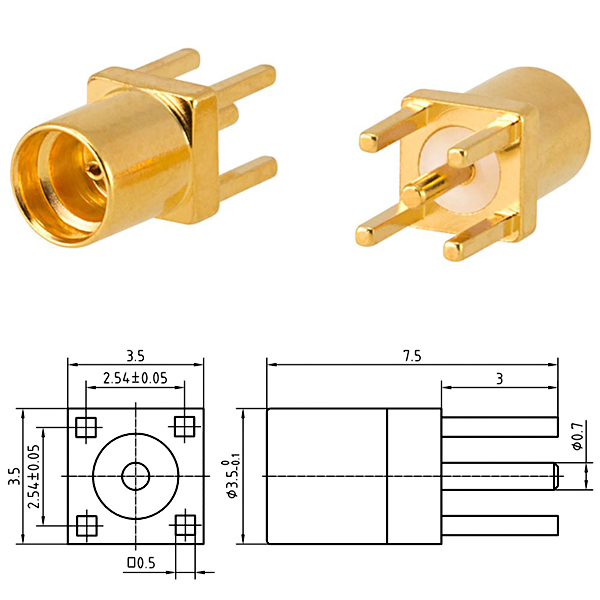

MMCX-KHD 112A-4801 6 ГГц ≤1,28 розетка прямая на плату - -

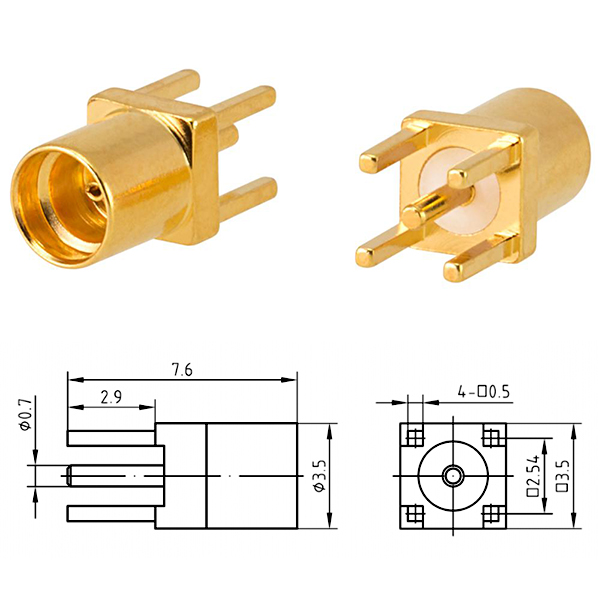

MMCX-KHD2 112A-4803 6 ГГц ≤1,35 розетка прямая на плату - -
MMCX-KHD1A 6 ГГц ≤1,34 розетка прямая на плату - -

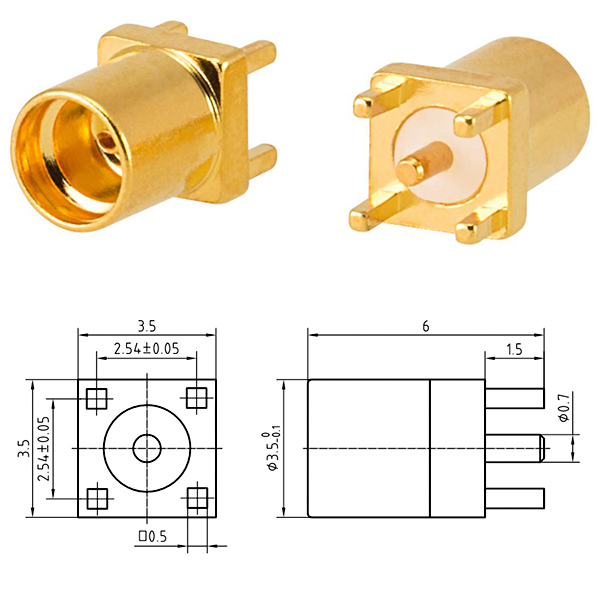

MMCX-KHD1C 6 ГГц ≤1,28 розетка прямая на плату - -
Розетки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

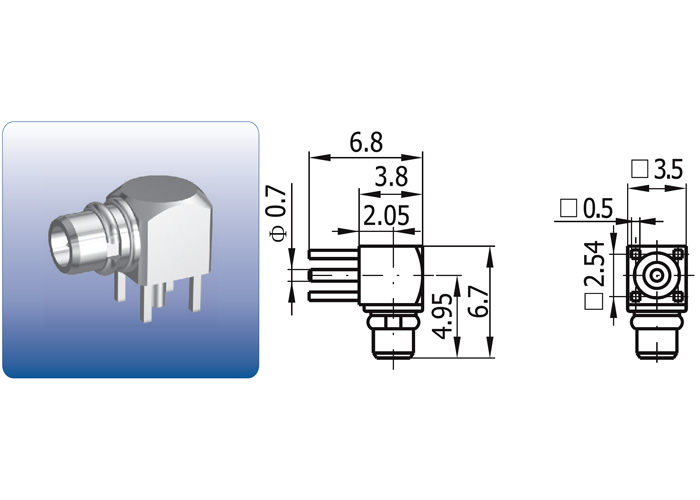

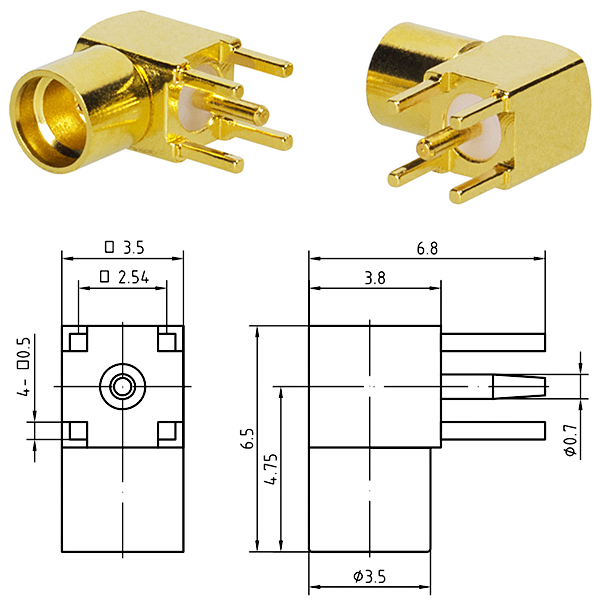

MMCX-KWHD 114A-4801 6 ГГц ≤1,35 розетка угловая на плату - -

Соединители для поверхностного монтажа

Вилки краевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

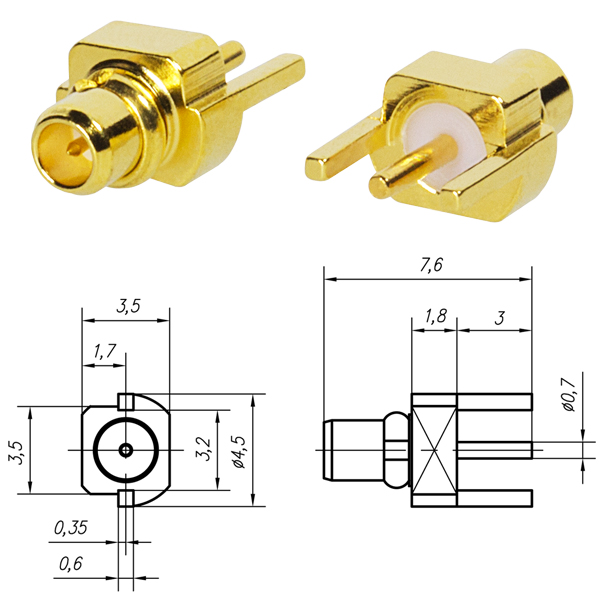

MMCX-JHTC2 111A-6803 6 ГГц ≤1,35 вилка краевая - -
Розетки вертикальные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

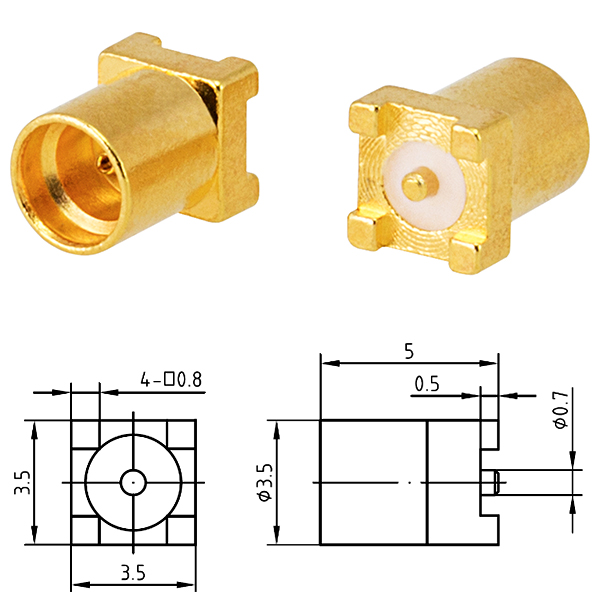

MMCX-KHT 112А-6803 6 ГГц ≤1,35 розетка вертикальная для поверхностного монтажа - -
Розетки краевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

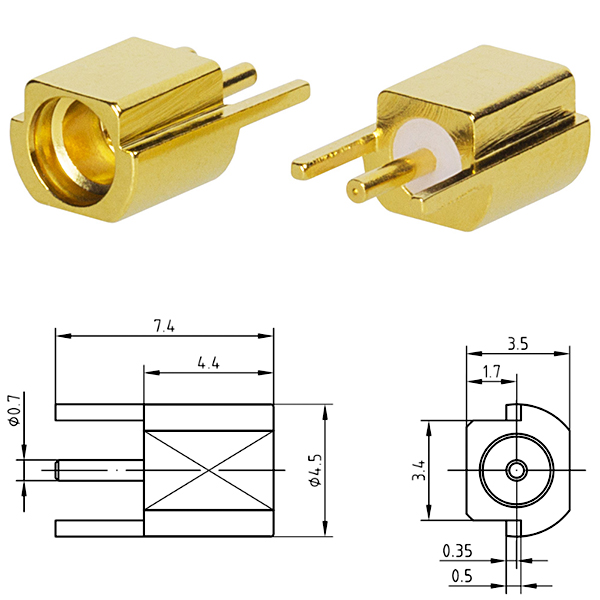

MMCX-KHTC 112A-6801 6 ГГц ≤1,35 розетка краевая для поверхностного монтажа - -

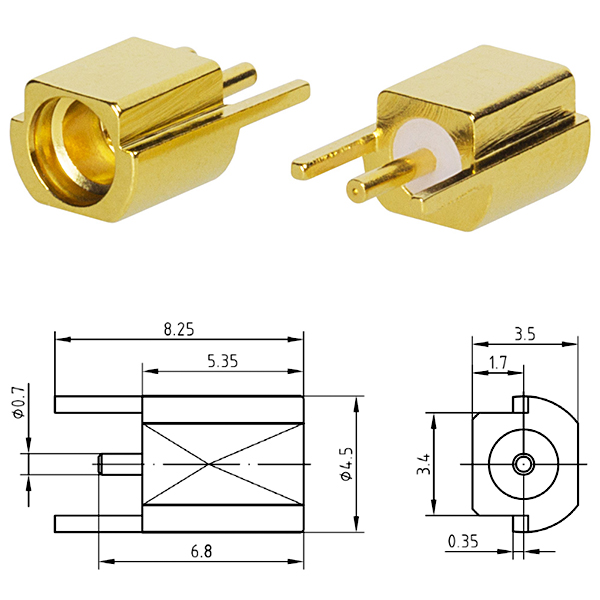

MMCX-KHTC1 112A-6802 6 ГГц ≤1,35 розетка краевая для поверхностного монтажа - -
Розетки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

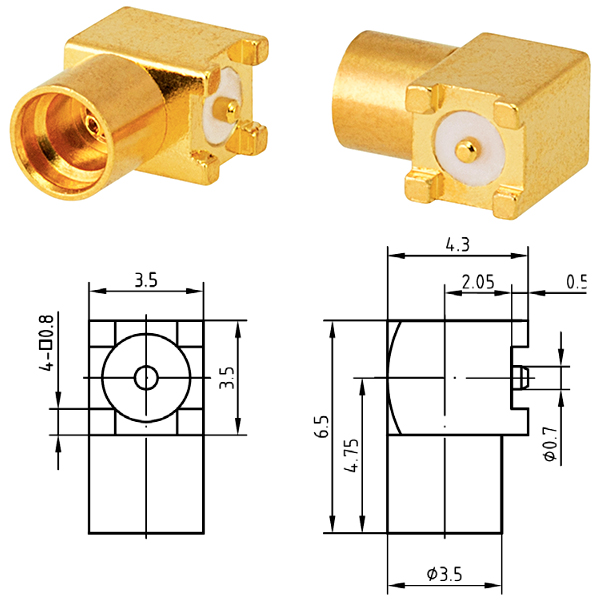

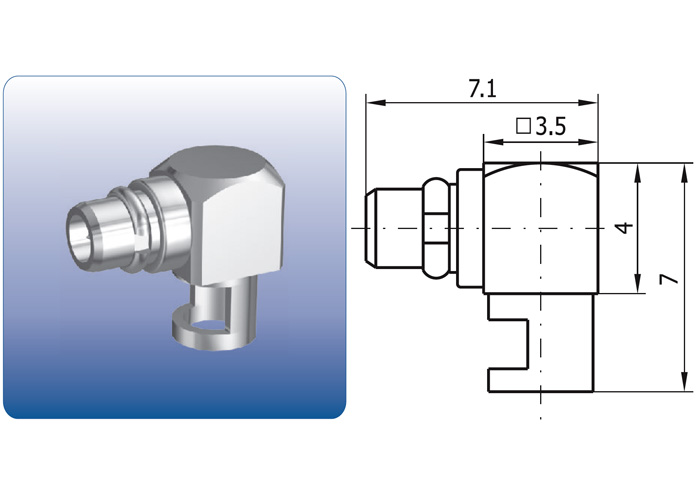

MMCX-KWHT 114A-6801 6 ГГц ≤1,35 розетка угловая для поверхностного монтажа - -

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

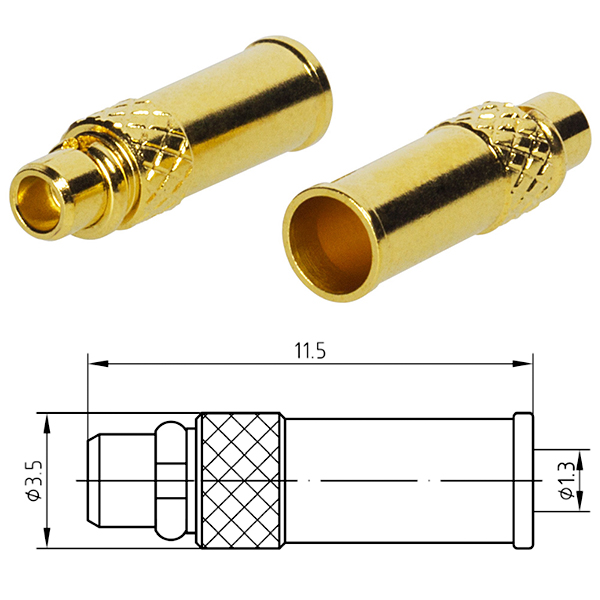

MMCX-JB1 111A-7661 6 ГГц ≤1,35 вилка кабельная прямая EZ47 A=1,6

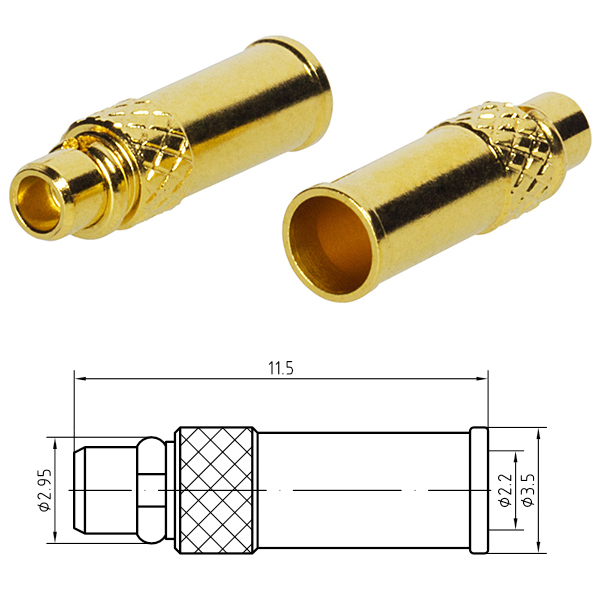

MMCX-JB2 111A-7662 6 ГГц ≤1,35 вилка кабельная прямая RG-405U A=2,2

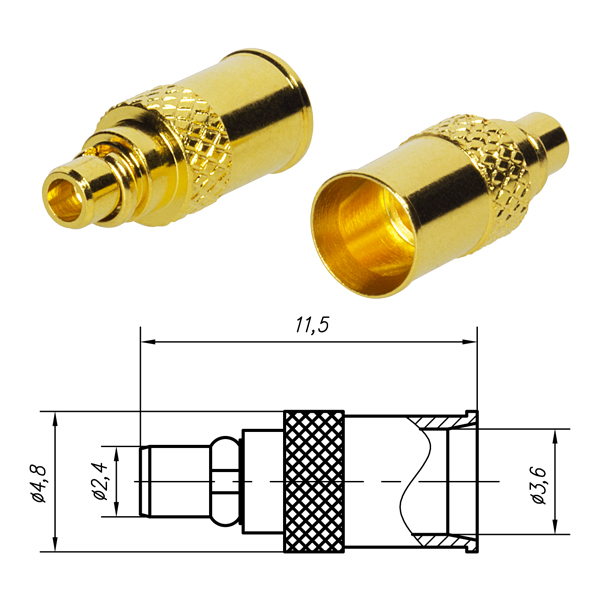

MMCX-JB3 111A-7663 6 ГГц ≤1,35 вилка кабельная прямая RG-402U -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

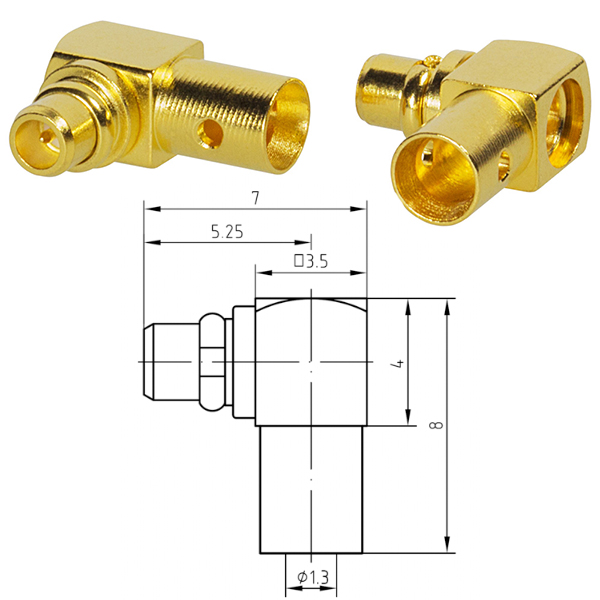

MMCX-JWB1 113A-7661 6 ГГц ≤1,35 вилка кабельная угловая EZ47 A=1,6

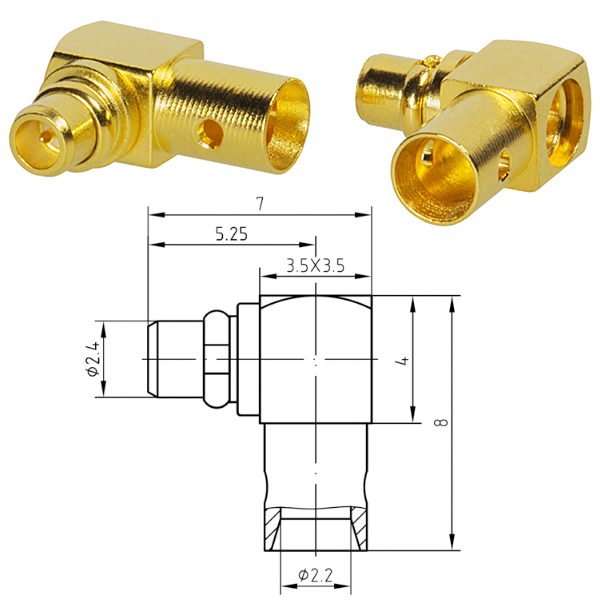

MMCX-JWB2 113A-7662 6 ГГц ≤1,35 вилка кабельная угловая RG-405U A=2,2

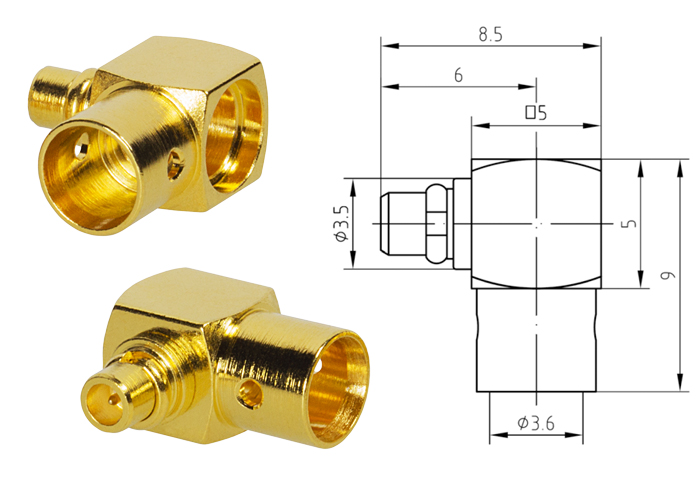

MMCX-JWB3 113A-7663 4 ГГц ≤1,32 вилка кабельная угловая RG-402U -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

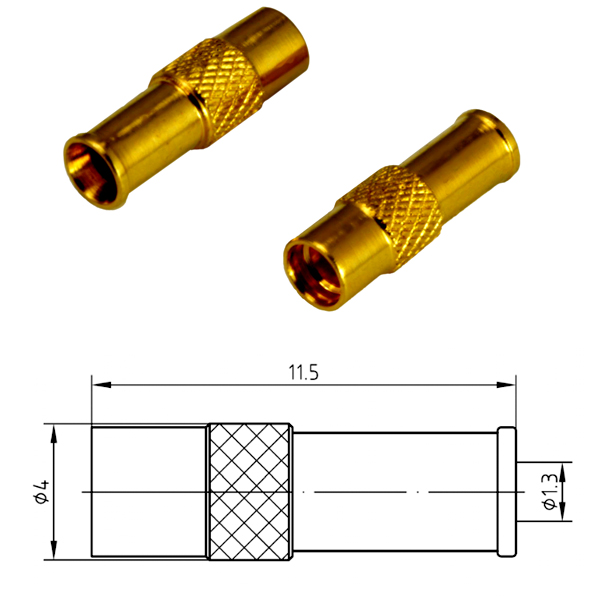

MMCX-KB1 112A-7661 6 ГГц ≤1,35 розетка кабельная прямая EZ47 -

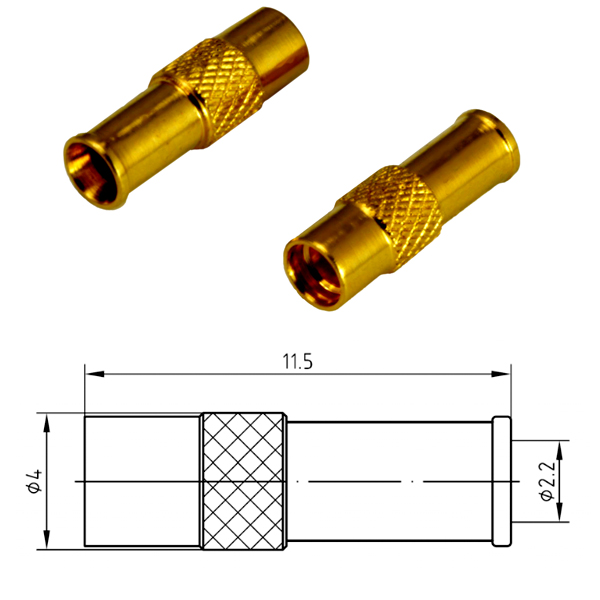

MMCX-KB2 112A-7662 6 ГГц ≤1,35 розетка кабельная прямая RG-405U A=2,2
Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

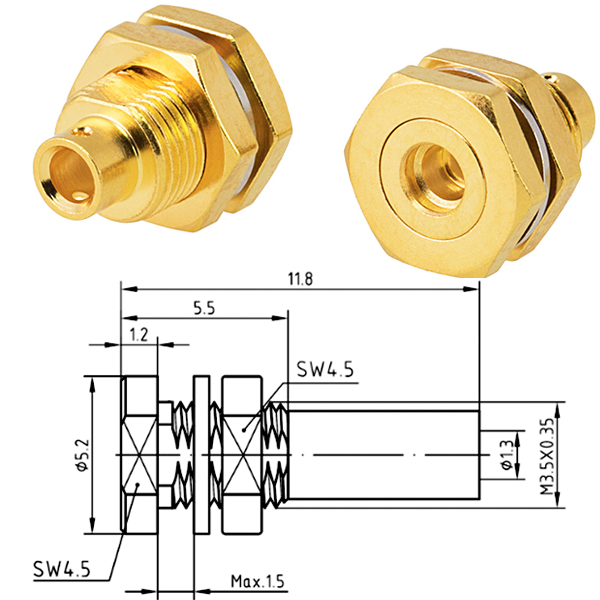

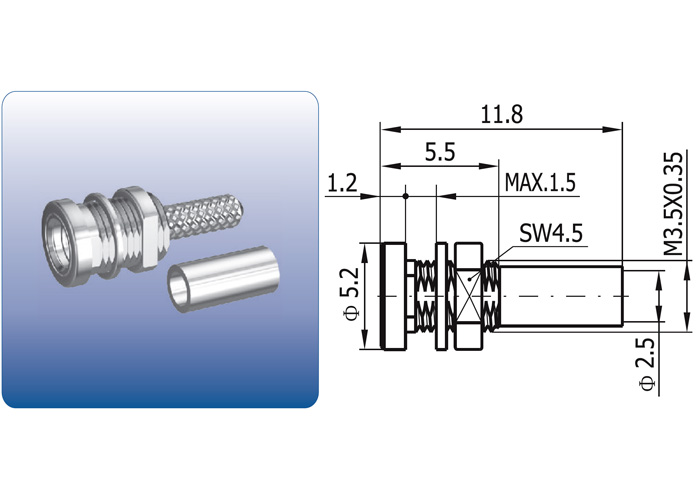

MMCX-KYB1 112A-2661 6 ГГц ≤1,35 розетка приборно-кабельная EZ47 A=1,6

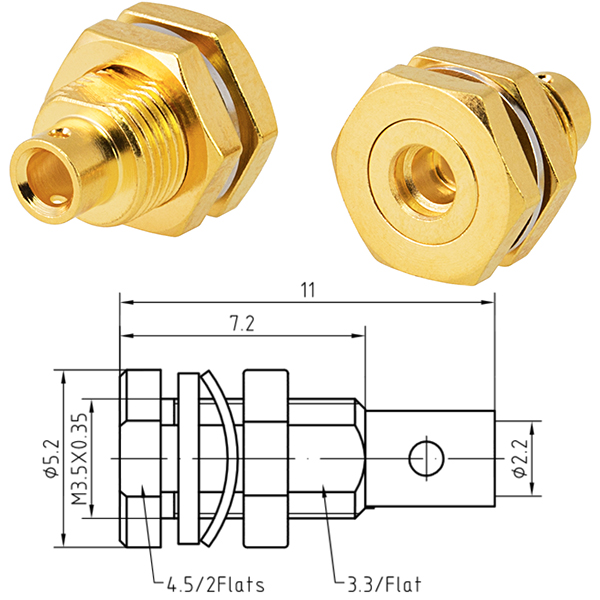

MMCX-KYB2 112A-2662 6 ГГц ≤1,35 розетка приборно-кабельная RG-405U A=2,2

Соединители приборные фланцевые

Розетки приборные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

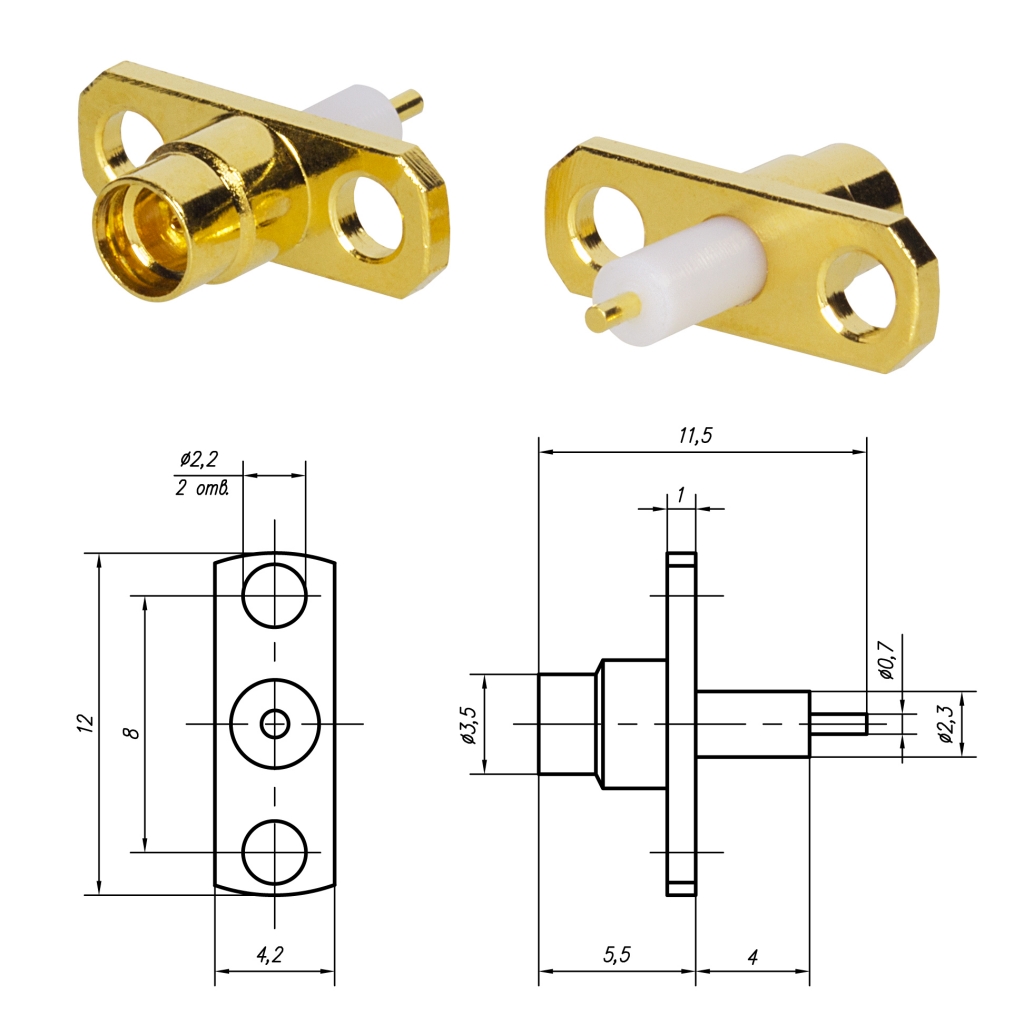

MMCX-KFD 112A-0001 6 ГГц ≤1,35 розетка приборная фланцевая - -

Соединители приборные, крепление гайкой

Розетки приборные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

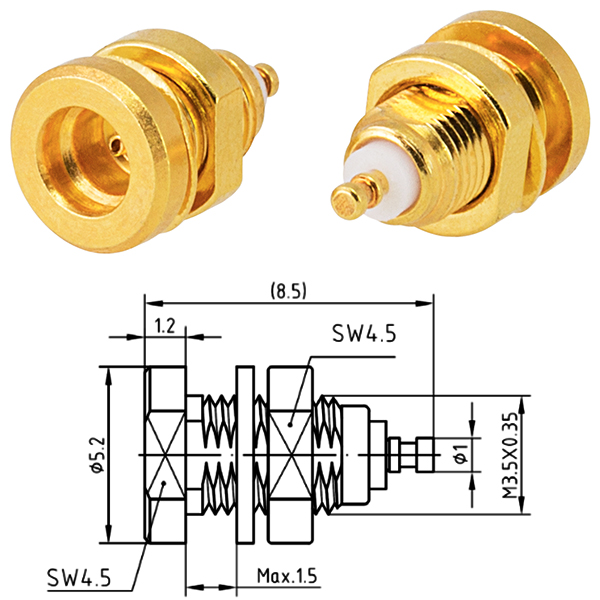

MMCX-KYD 112A-2801 6 ГГц ≤1,35 розетка приборная прямая - -
