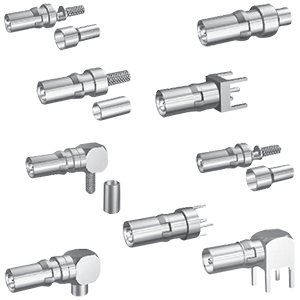

Соединители коаксиальные тип DKZ

Соединители серии DKZ (1.0/2.3 DIN 41626) имеют скользящее (slide-on) соединение и используются для подсоединения кабелей к печатным платам.

Соединители этой серии имеют очень малые размеры, высокую механическую и электрическую стабильность и работают на частоте до 4 ГГц.

Изготавливаются в соответствии со стандартом DIN 41626/2.

Технические характеристики

Присоединительные размеры тип DKZ
Волновое сопротивление 50Ω/75Ω
Рабочее напряжение 250В
Напряжение пробоя диэлектрика 750В (среднеквадратичное значение)
Рабочая частота 0~2ГГц(50 Ом)
0~1.5ГГц(75 Ом)
Сопротивление контактов (центральный контакт) ≤10mΩ
Сопротивление контактов (внешний контакт) ≤10mΩ
Сопротивление изоляции ≥1000MΩ
Количество соединений ≥500
Температурный диапазон -55°C~+125°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Золото
Центральный контакт(вилка) Латунь Золото
Центральный контакт(розетка) Бронза бериллиевая Золото
Изолятор PTFE -
Обжимная втулка Сплав меди Никель или золото
Пружинный контакт Бронза бериллиевая Золото

Условные обозначения

  • DKZ-1
  • _2
  • J3
  • W4
  • _5
  • 2.56
  • D7
1. Серия соединителя DKZ
2. Волновое сопротивление 50 или Значение не указано -50©
75 - 75©
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
DKZ-JB1 211A-7661 2 ГГц ≤1,16 вилка кабельная прямая .047, 670-047, SM047 -

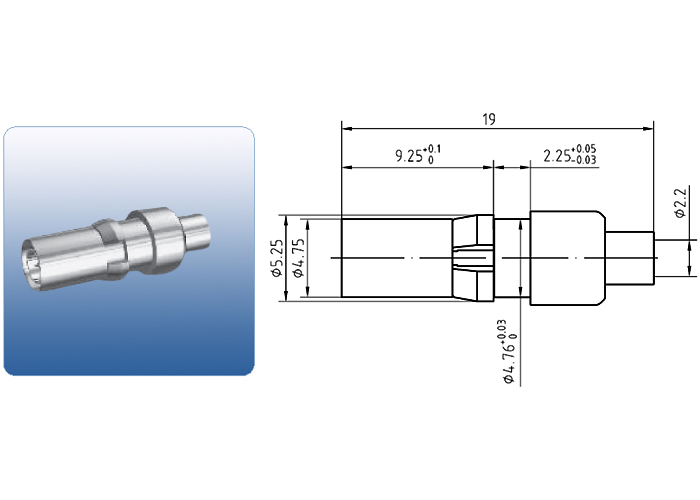

DKZ-JB2 211A-7662 2 ГГц ≤1,16 вилка кабельная прямая .086, 670-086, SM086 -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

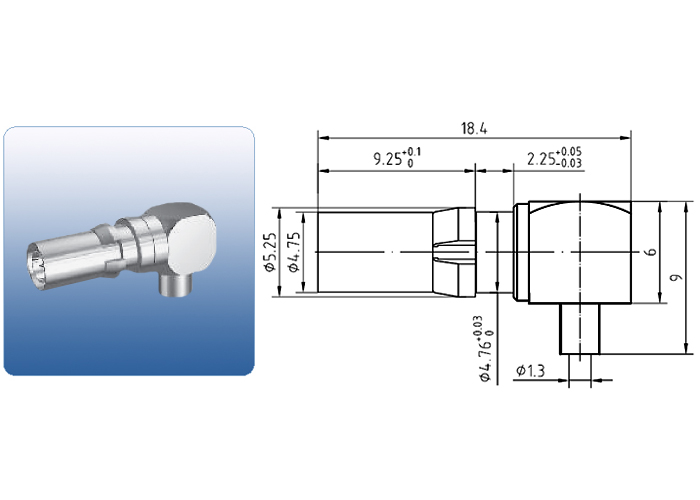

DKZ-JWB1 213A-7661 2 ГГц ≤1,18 вилка кабельная угловая .047, 670-047, SM047 -

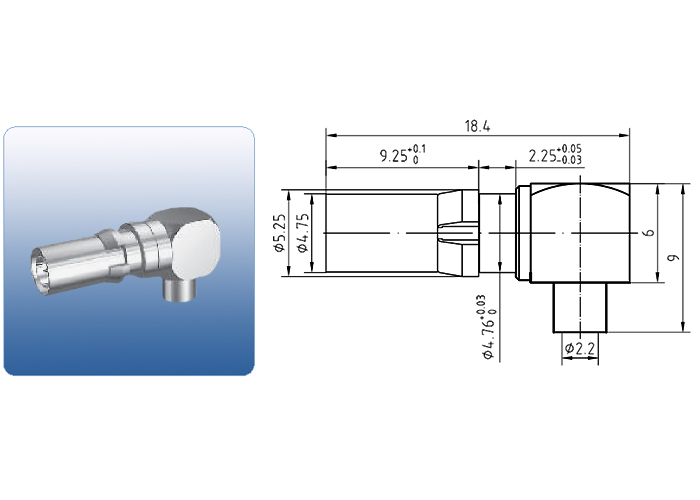

DKZ-JWB2 213A-7662 2 ГГц ≤1,18 вилка кабельная угловая .086, 670-086, SM086 -
DKZ-JWB1A 213A-7663 2 ГГц ≤1,18 вилка кабельная угловая .047, 670-047, SM047 -

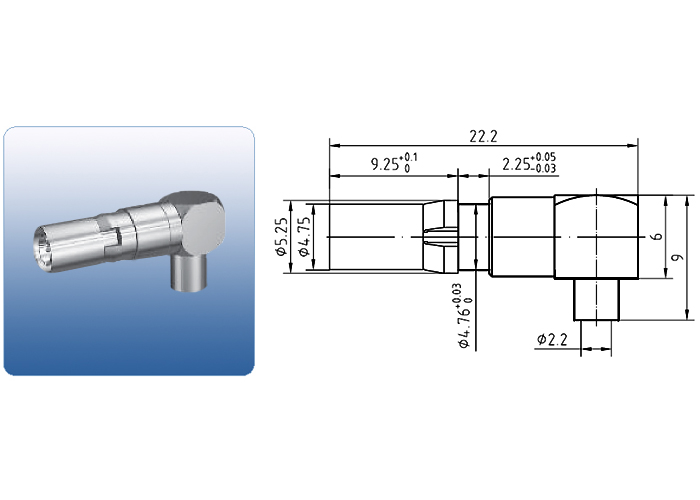

DKZ-JWB2A 213A-7664 2 ГГц ≤1,18 вилка кабельная угловая .086, 670-086, SM086 -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
DKZ-KB1 212A-7661 2 ГГц ≤1,16 вилка кабельная прямая .047, 670-047, SM047 -

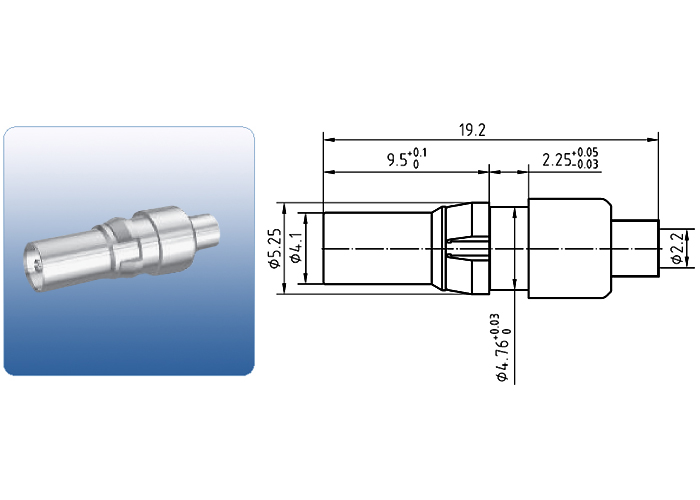

DKZ-KB2 212A-7662 2 ГГц ≤1,16 розетка кабельная прямая .086, 670-086, SM086 -
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
DKZ-KWB1 214A-7661 2 ГГц ≤1,18 розетка кабельная угловая .047, 670-047, SM047 -

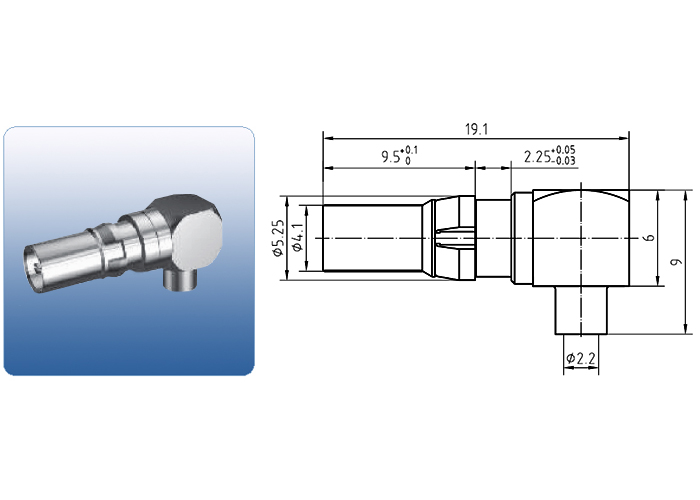

DKZ-KWB2 214A-7662 2 ГГц ≤1,18 розетка кабельная угловая .086, 670-086, SM086 -

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

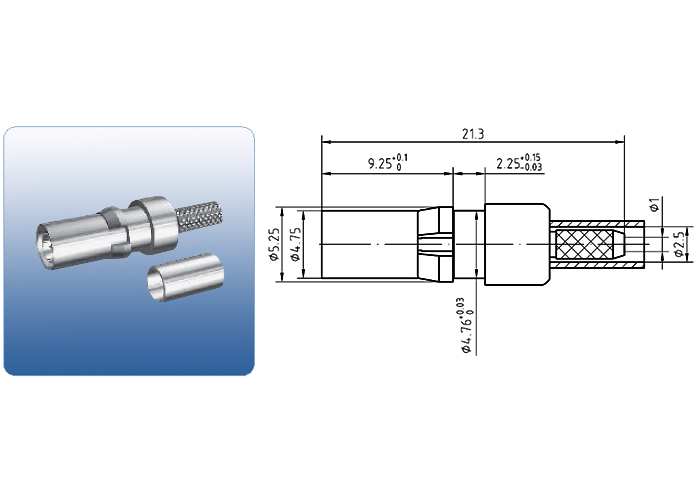

DKZ-J2A 211A-7501 2 ГГц ≤1,20 вилка кабельная прямая RG178B/U, RG196A/U -

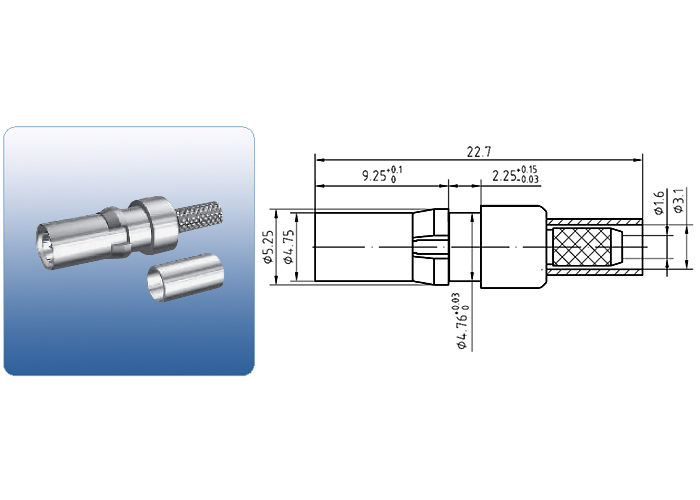

DKZ-J3A 211A-7502 2 ГГц ≤1,20 вилка кабельная прямая RG316/U, RG174A/U, RG188A/U -
DKZ-J2.5DA 211A-7503 2 ГГц ≤1,20 вилка кабельная прямая RG316D -

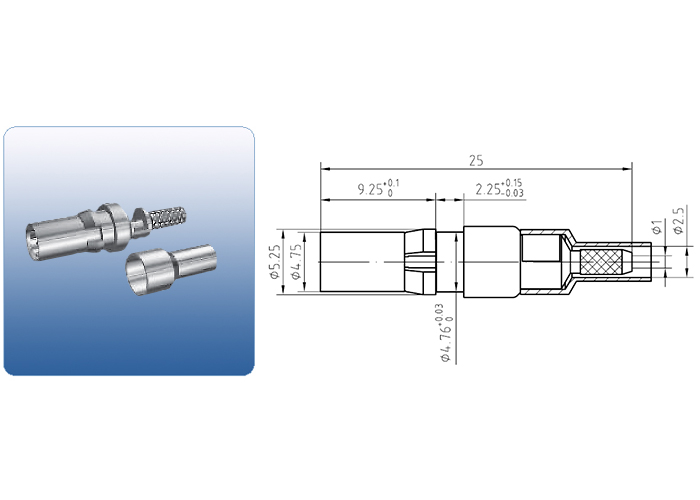

DKZ-J2C 211A-7504 2 ГГц ≤1,20 вилка кабельная прямая RG178B/U, RG196A/U -
DKZ-J3C 211A-7505 2 ГГц ≤1,20 вилка кабельная прямая RG316/U, RG174A/U, RG188A/U -

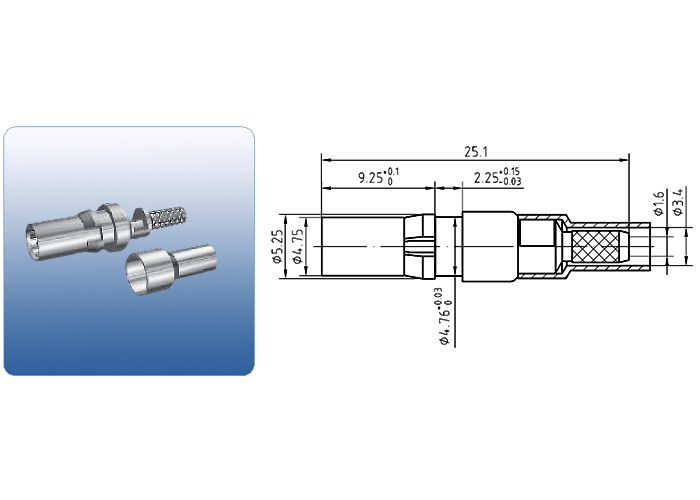

DKZ-J2.5DC 211A-7506 2 ГГц ≤1,20 вилка кабельная прямая RG316D -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

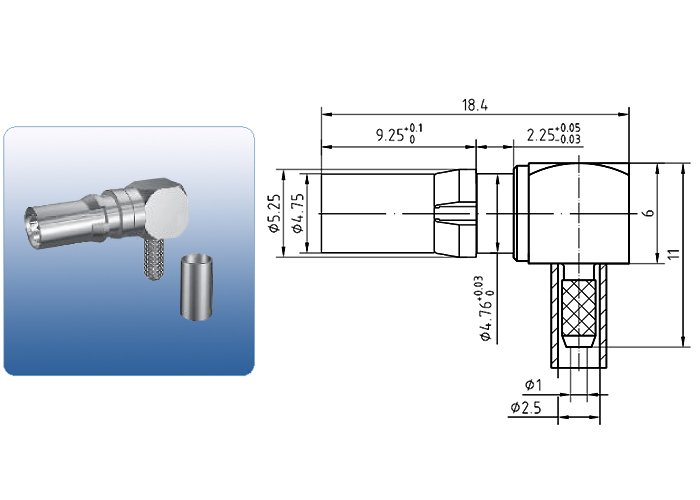

DKZ-JW2 213A-7501 2 ГГц ≤1,22 вилка кабельная угловая RG178/U, RG196/U -
DKZ-JW3 213A-7502 2 ГГц ≤1,22 вилка кабельная угловая RG316/U, RG174A/U, RG188A/U -

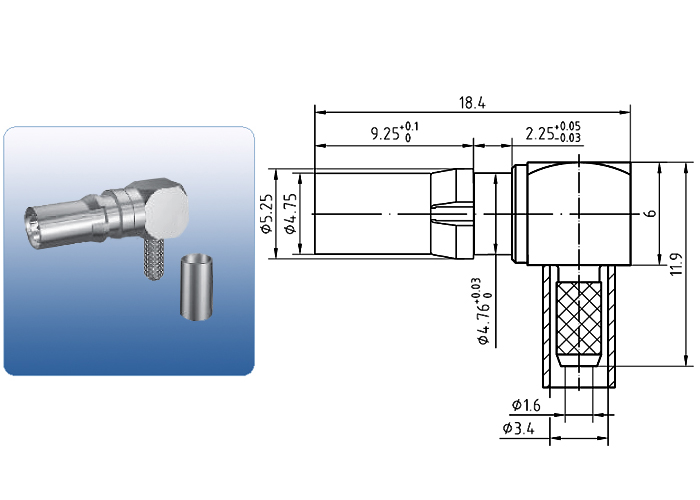

DKZ-JW2.5D 213A-7503 2 ГГц ≤1,22 вилка кабельная угловая RG316D -

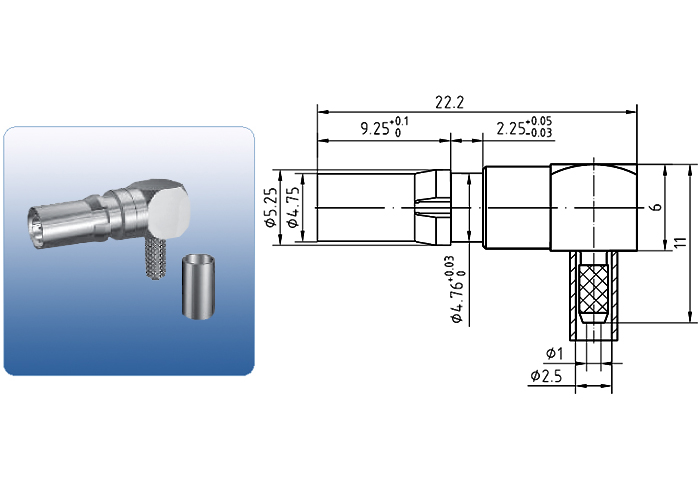

DKZ-JW2A 213A-7504 2 ГГц ≤1,22 вилка кабельная угловая RG178/U, RG196/U -
DKZ-JW3A 213A-7505 2 ГГц ≤1,22 вилка кабельная угловая RG316/U, RG174A/U, RG188A/U -
DKZ-JW2.5DA 213A-7506 2 ГГц ≤1,22 вилка кабельная угловая RG316D -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

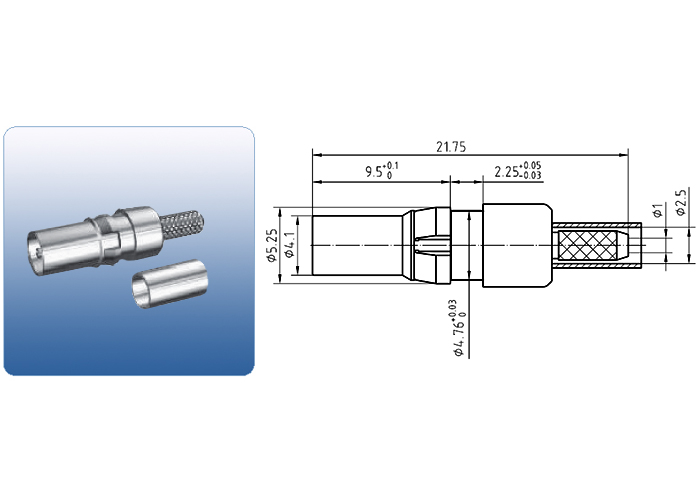

DKZ-K2YA 212A-7501 2 ГГц ≤1,20 розетка кабельная прямая RG178/U, RG196/U -

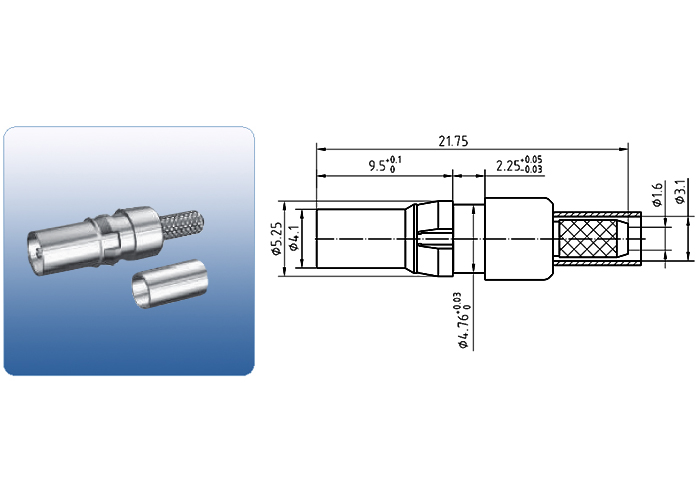

DKZ-K3YA 212A-7502 2 ГГц ≤1,20 розетка кабельная прямая RG316/U, RG174A/U, RG188A/U -

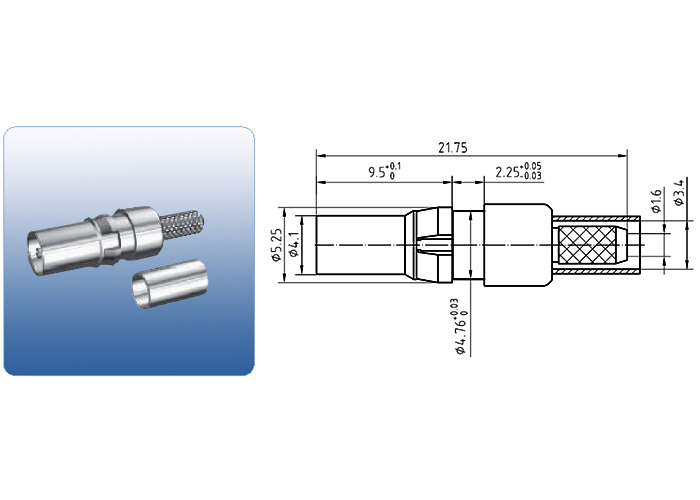

DKZ-K2.5DYA 212A-7503 2 ГГц ≤1,20 розетка кабельная прямая RG316D -

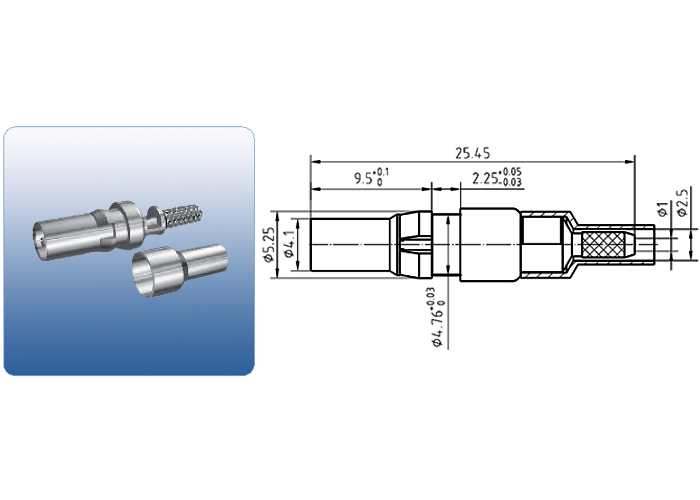

DKZ-K2C 212A-7504 2 ГГц ≤1,22 розетка кабельная прямая RG178/U, RG196/U -

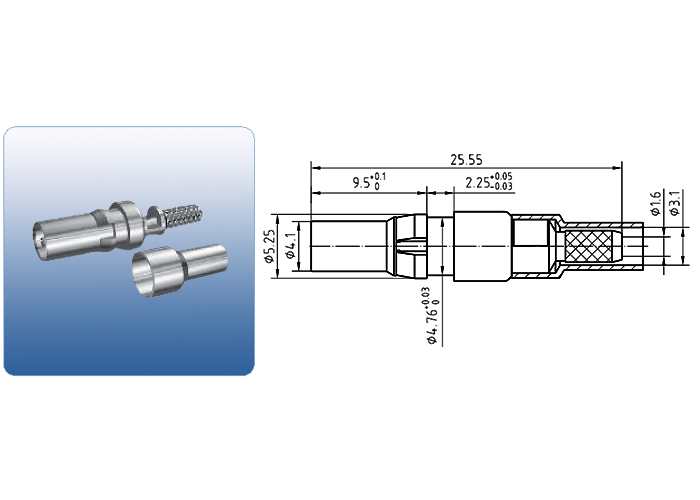

DKZ-K3C 212A-7505 2 ГГц ≤1,22 розетка кабельная прямая RG316/U, RG174A/U, RG188A/U -
DKZ-K2.5DC 212A-7506 2 ГГц ≤1,20 розетка кабельная прямая RG316D -
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
DKZ-KW2 214A-7501 2 ГГц ≤1,22 розетка кабельная угловая RG178/U, RG196/U -
DKZ-KW3 214A-7502 2 ГГц ≤1,22 розетка кабельная угловая RG316/U, RG174A/U, RG188A/U -

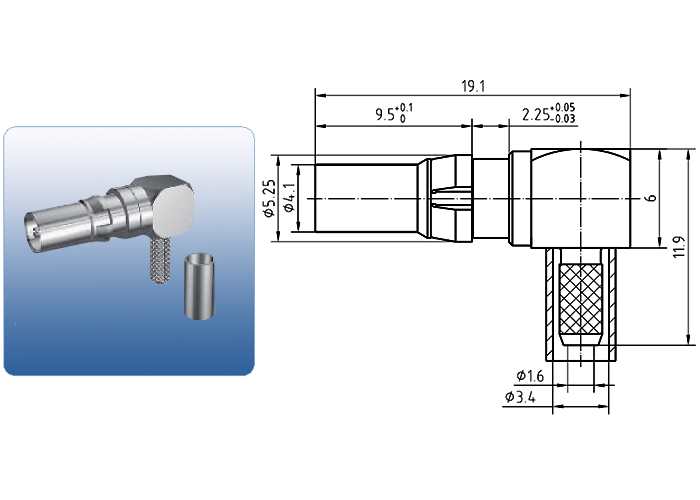

DKZ-KW2.5D 214A-7503 2 ГГц ≤1,22 розетка кабельная угловая RG316D -

Соединители для печатных плат

Вилки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

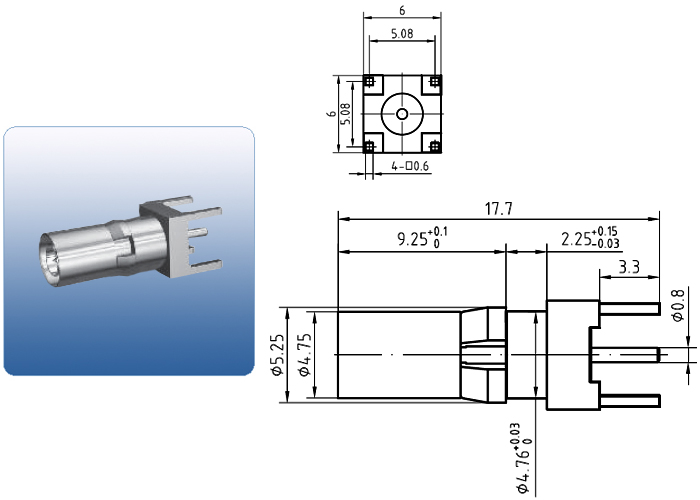

DKZ-JHD 211A-4801 2 ГГц ≤1,18 вилка прямая на плату - -

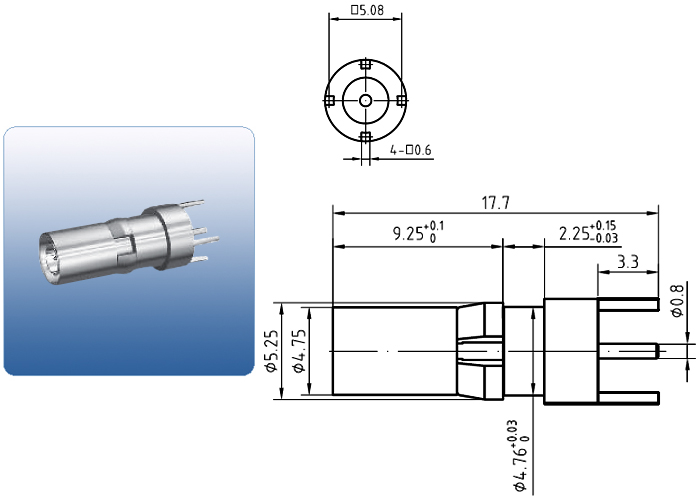

DKZ-JHD1 211A-4802 2 ГГц ≤1,18 вилка прямая на плату - -
Вилки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

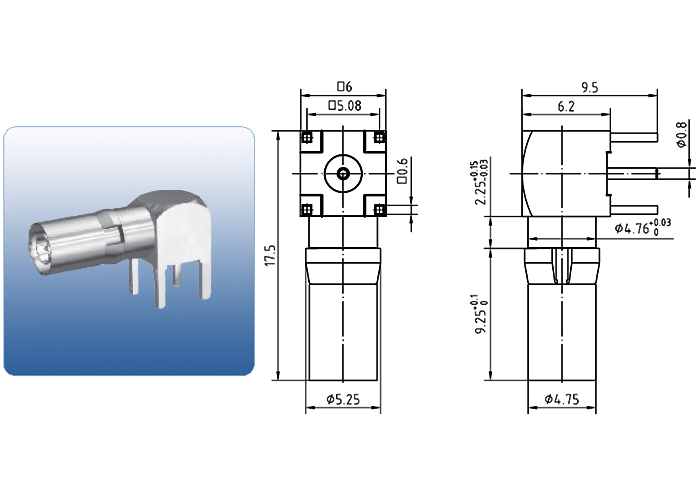

DKZ-JWHD 213A-4801 2 ГГц ≤1,20 вилка угловая на плату - -
Розетки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

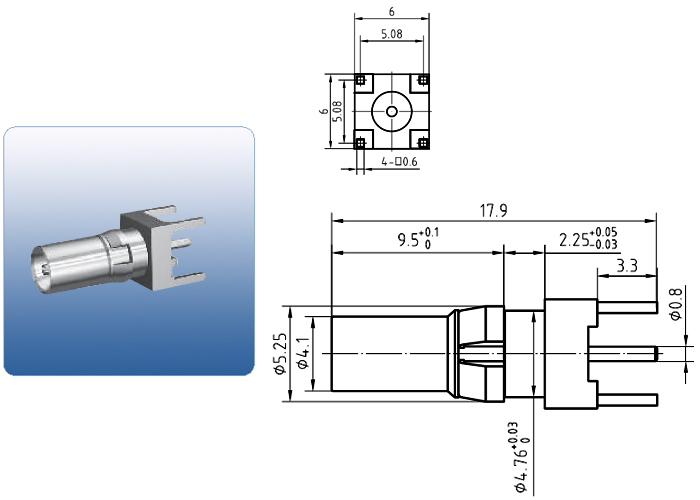

DKZ-KHD 212A-4801 2 ГГц ≤1,18 розетка прямая на плату - -

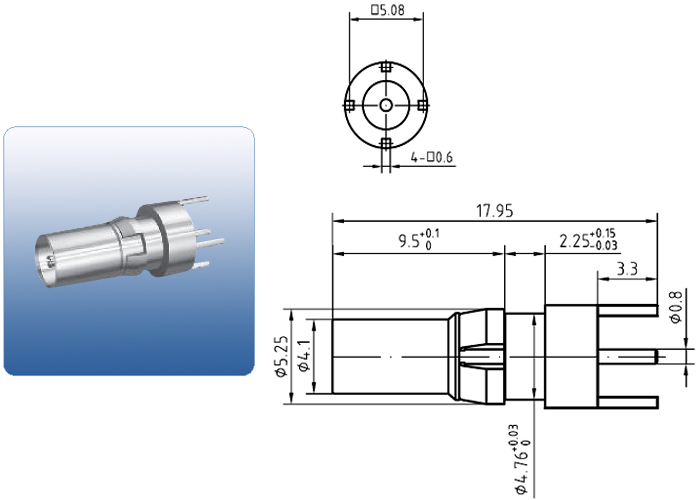

DKZ-KHD1 212A-4802 2 ГГц ≤1,18 розетка прямая на плату - -
Розетки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

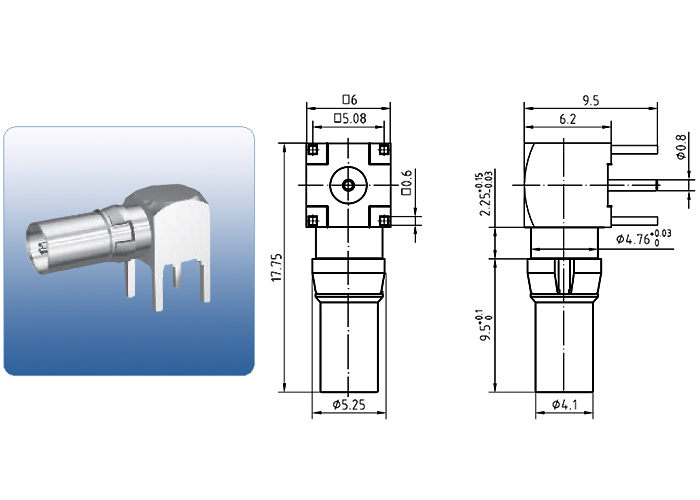

DKZ-KWHD 214A-4801 2 ГГц ≤1,20 розетка угловая на плату - -
