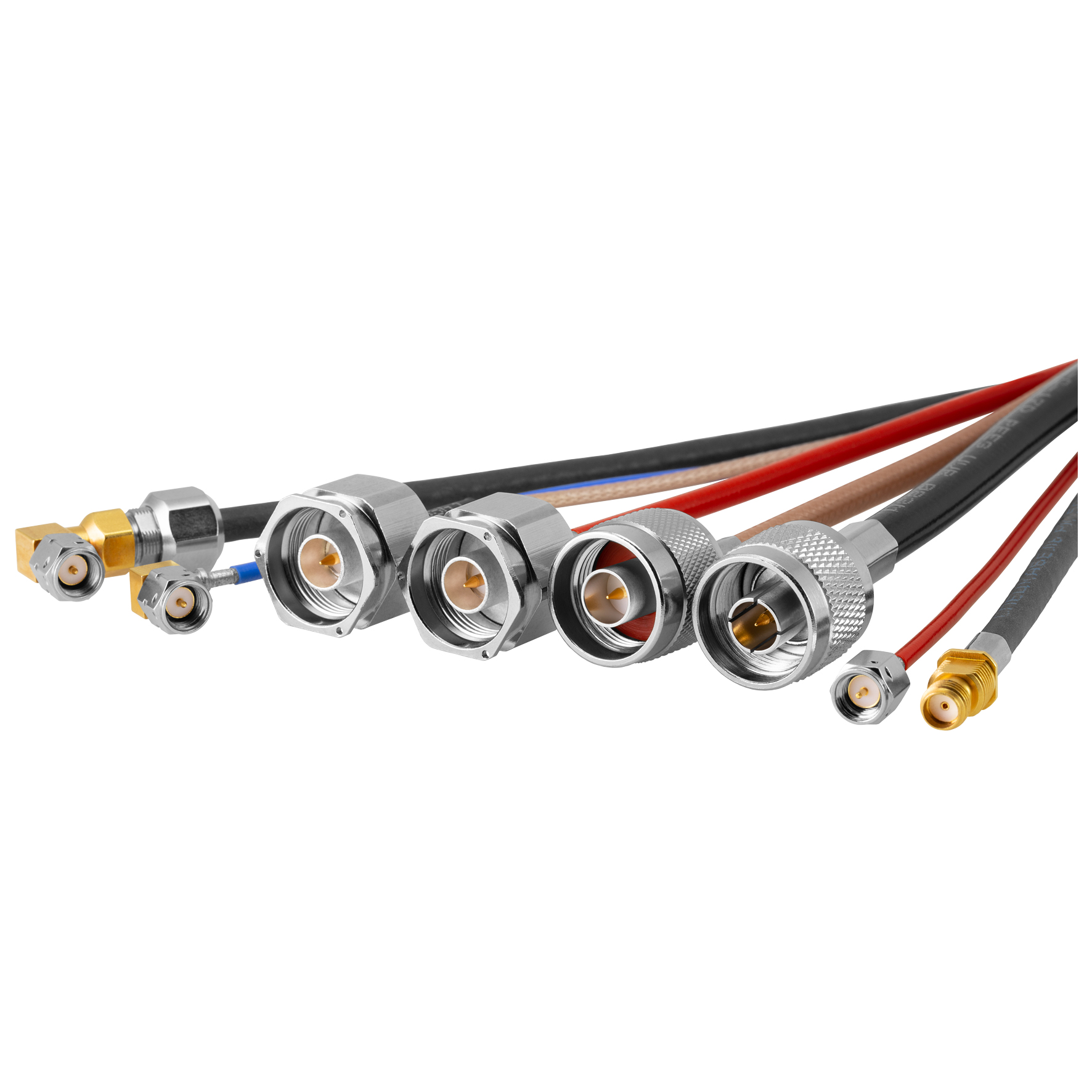

Типовые кабельные сборки

Типовые кабельные сборки изготавливаются на гибких, полужестких (пропаянная оплетка) и жестких кабелях (медная трубка) с использованием любых соединителей, доступных под конкретный типоразмер кабеля.

Для кабельных сборок, изготовленных на полужестких и жестких кабелях, возможно нормировать фазу в необходимом диапазоне частот по требованию Заказчика.

Типовые кабельные сборки изготавливаются по КД Заказчика или, если необходимо, по разработанной КД нашей компании.

При формировании заказа можно выбрать длину сборки, кратную 10 мм. Маркировка по ГОСТ 26.008-85.

Кабельные сборки на жестком кабеле (трубка)

Тип кабеля Виды соединителей, доступных для изготовления сборок КСВН Вносимые потери Нормирование фазы Измерения
Жёсткий кабель (трубка) Кабельные, приборно-кабельные соединители всех типов, подходящие под типоразмер кабеля КСВН оптимизируется под требования КД Заказчика Определяются типом применяемого кабеля и видом соединителя до 3ГГц: ±2,5°; до 10ГГц: ±5°;
до 18 ГГц: ±10°

Кабельные сборки на полужестком кабеле (пропаянная оплетка)

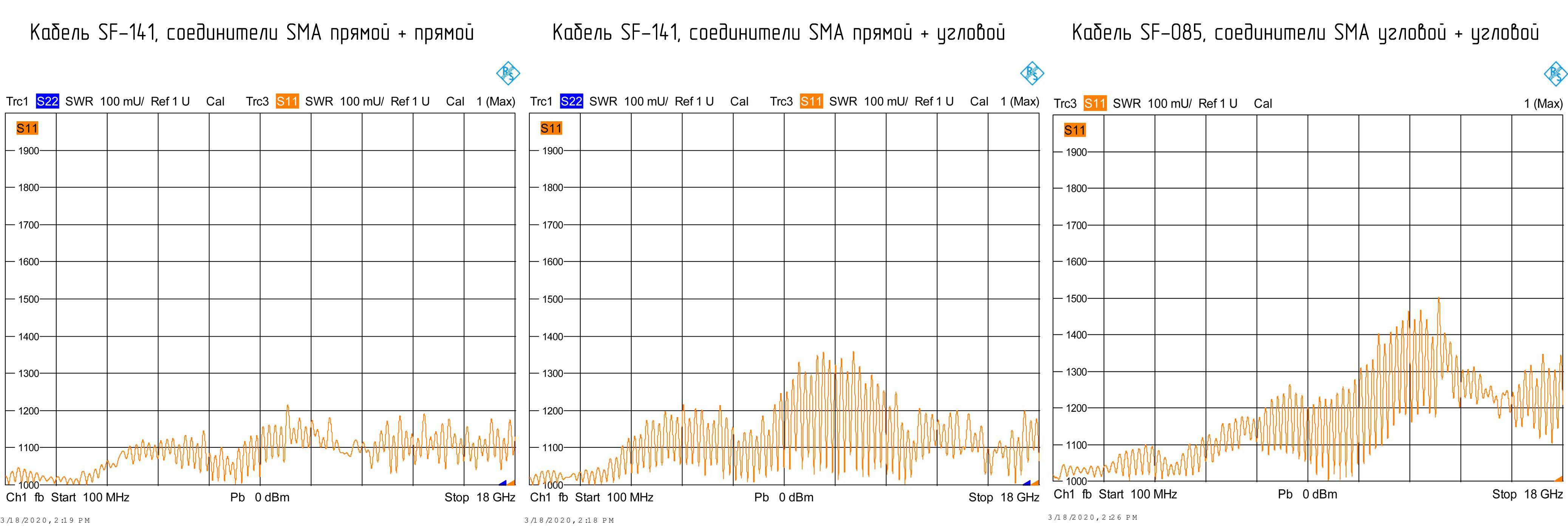

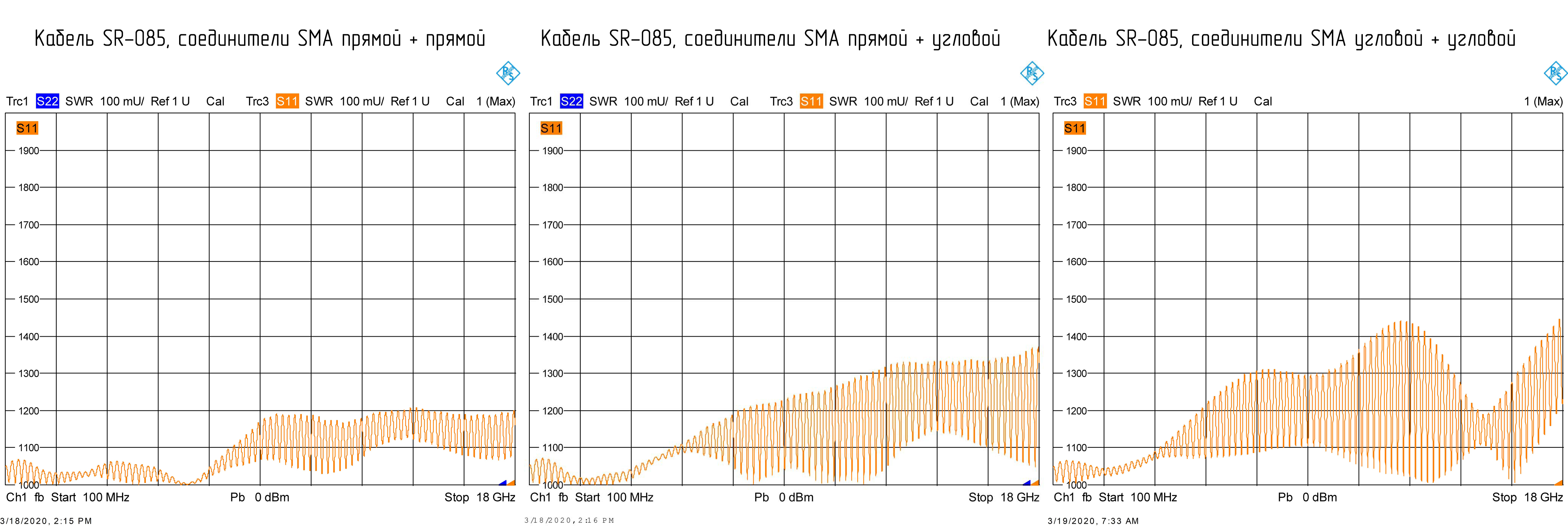

Тип кабеля Виды соединителей, доступных для изготовления сборок КСВН Вносимые потери Нормирование фазы Измерения
Полужесткий кабель (пропаянная оплетка) Кабельные, приборно-кабельные соединители всех типов, подходящие под типоразмер кабеля КСВН оптимизируется под требования КД Заказчика Определяются типом применяемого кабеля и видом соединителя до 3ГГц: ±2,5°; до 10ГГц: ±5°;
до 18 ГГц: ±10°

Кабельные сборки на гибком кабеле

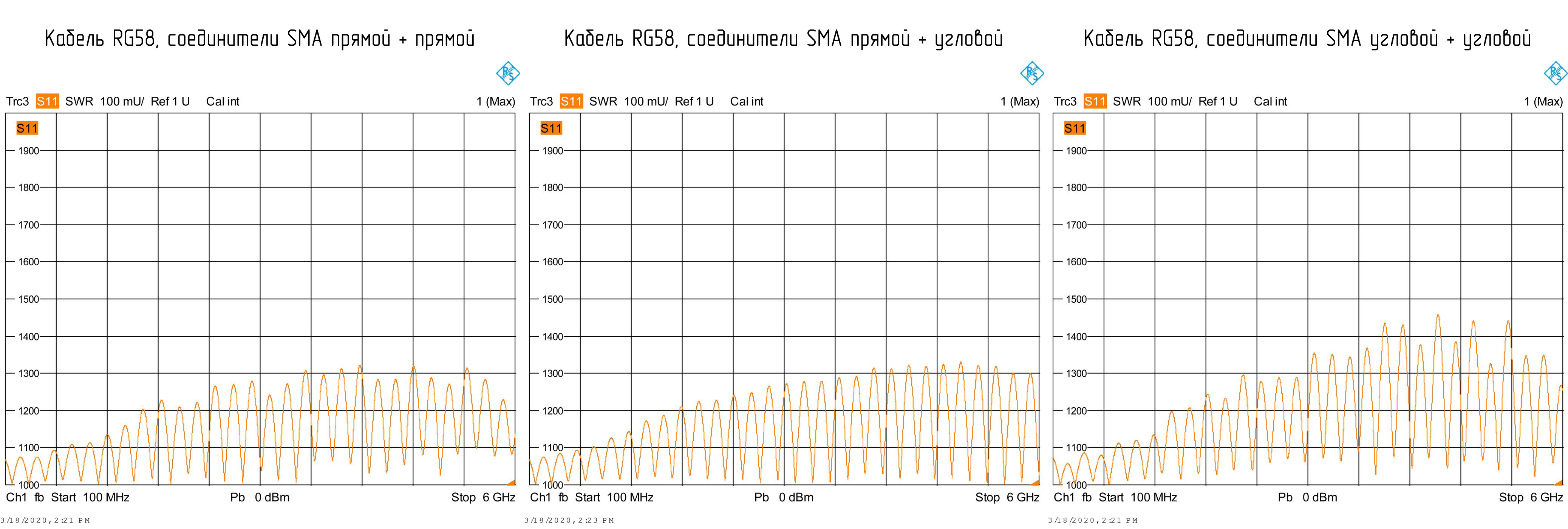

Тип кабеля Виды соединителей, доступных для изготовления сборок КСВН Вносимые потери Нормирование фазы Измерения
Гибкий кабель Кабельные, приборно-кабельные соединители всех типов, подходящие под типоразмер кабеля КСВН оптимизируется под требования КД Заказчика Определяются типом применяемого кабеля и видом соединителя не нормируется
