Соединители коаксиальные тип IX

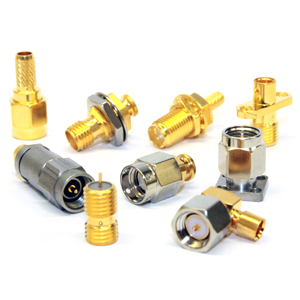

Коаксиальные соединители общего применения серии СК9 тип IX изготовлены в соответствии с ГОСТ. Применение высокоточного металлообрабатывающего оборудования, современных методов разработки, использование высококачественных материалов позволило изготовить коаксиальные соединители, максимально приближенные по своим электрическим параметрам к соединителям приборного класса.

Технические характеристики

Присоединительные размеры тип IX
Волновое сопротивление 50Ω
Рабочее напряжение 500В
Напряжение пробоя диэлектрика 1000В
Сопротивление контактов (центральный контакт) ≤3mΩ
Сопротивление контактов (внешний контакт) ≤2mΩ
Сопротивление изоляции ≥5000MΩ
Усилие удержания центрального контакта(радиальное) ≥1.7Н·см
Количество соединений ≥500
Температурный диапазон -60°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь 1.М - Н3.3л-Ко(99,9)1.3
2.М - Ср-Су(99,4)6
5.М – Н9
Штырь Латунь М - Н3.Зл-Ко(99,9)1,3
Гнездо Бронза бериллиевая М - Н3.Зл-Ко(99,9)1,3
Втулка Латунь, медь Ср-Су(99,4)6
Изолятор Фторопласт -
Гайка Латунь Н9
Гайка прижимная Нержавеющая сталь -
Прокладка Полиэфиримид PEI 1000 -
Кольцо Бронза марганцевая H9
Шайба стопорная Бронза марганцевая H9

Условные обозначения

  • СК-1
  • 9-2
  • ВК3
  • П4
  • -2.255
  • -16
  • -0337
  • -1.M*8
1. Тип соединителя СК
2. Маркировка присоединительного размера 9 – тип IX
3. Вид корпуса, способ крепления или монтажа ВБФ - Вилка блочная фланцевая
ВК – Вилка кабельная;
РБФ – Розетка блочная фланцевая;
РПК – Розетка приборно-кабельная;
РПМ - Розетка приборная микрополосковая;
РФК – Розетка фланцевая кабельная;
4. Тип корпуса П – Прямой;
У – Угловой.
5. Тип кабеля См.здесь
6. Способ монтажа 1 – Пайка;
2 – Обжим;
3 – Прижим с пайкой;
4 – Прижим с обжимом.
7. Номер разработки
8. Тип покрытия корпуса 1.М - Н3.3л-Ко(99,9)1.3
2.М – Ср-Су(99,4)6;
5.М – Н9

* Примечание – Климатическое исполнение:

М - В2 по ГОСТ 15150-69, (покрытие центрального контакта Н3.Зл-Ко(99,9)1,3)

К - УХЛ2 по ГОСТ 15150-69, (покрытие центрального контакта Н3.Зл-Ко(99,9)0,5) .


Соединители для гибкого кабеля

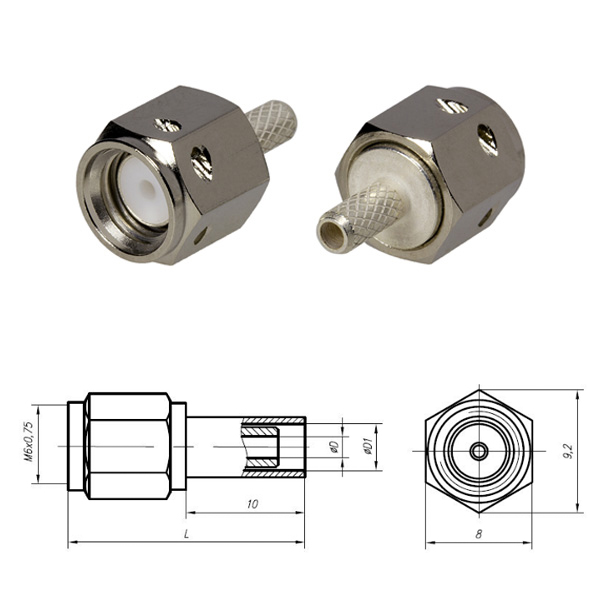

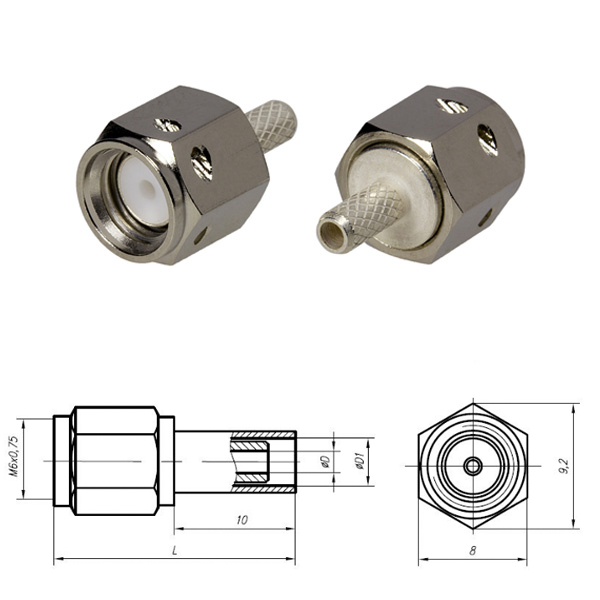

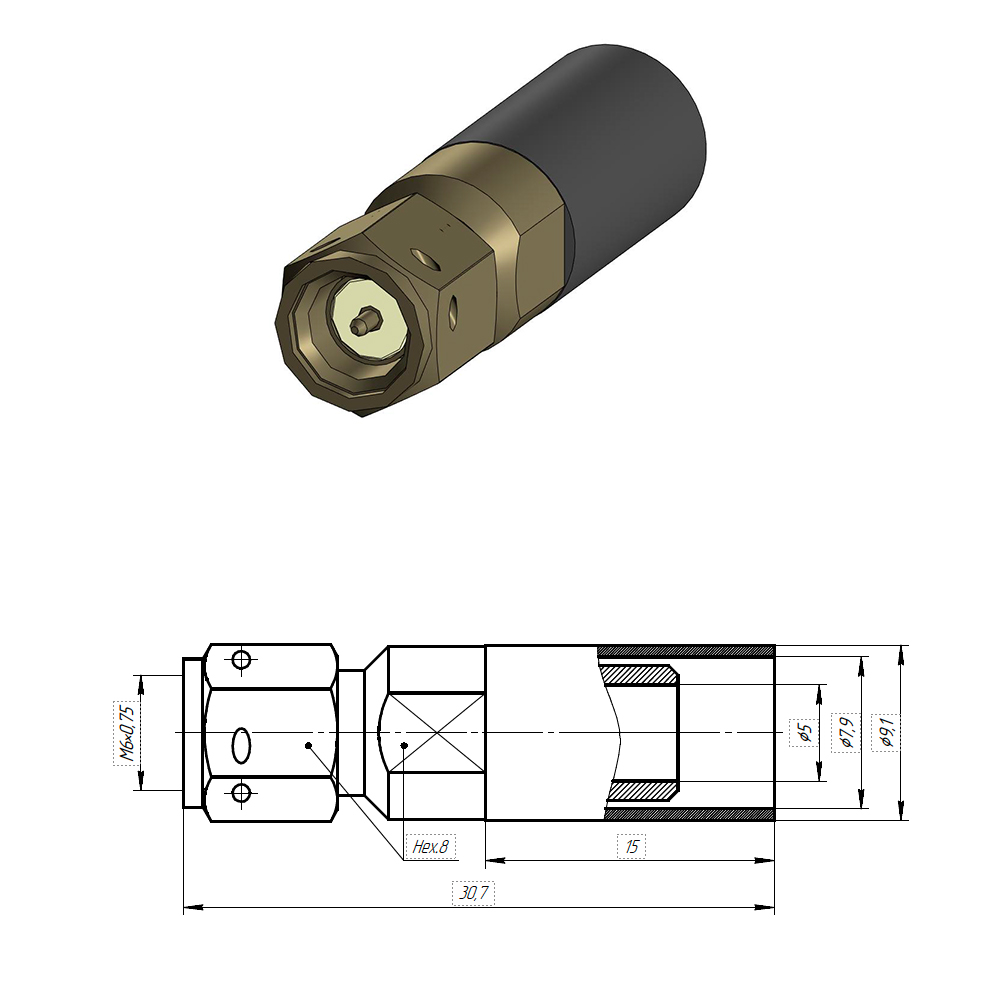

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
СК9-ВКП-1,5.21-3-005 12 ГГц ≤1,15 вилка кабельная прямая RG-316, РК50-1,5-21, LMR-100A D=2,25 mm, D1=2,8 mm
СК9-ВКП-2.22-2-020 12 ГГц ≤1,15 вилка кабельная прямая РК50-2-22 L=18,9 mm, D=2,3 mm, D1=4,2 mm
СК9-ВКП-3.210-2-021 12 ГГц ≤1,15 вилка кабельная прямая PK50-3-210, RG-58/U, LMR-195 L=18,9 mm, D=3,1 mm, D1=5,0 mm

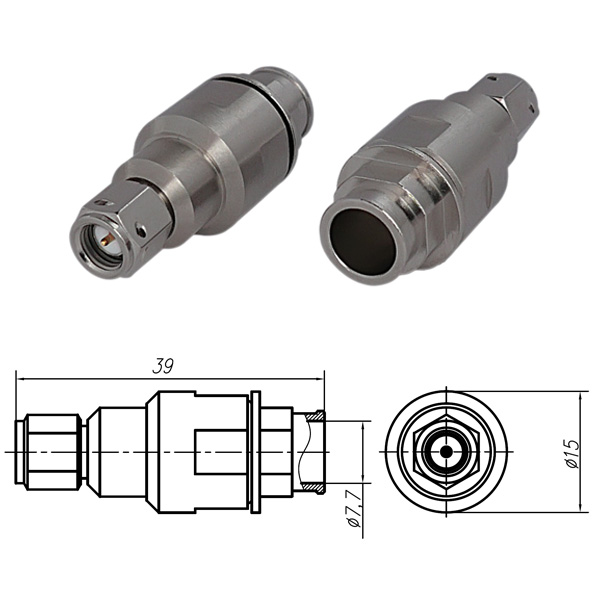

СК9-ВКП-4,8.32-3-202 12 ГГц ≤1,17 вилка кабельная прямая РК50-4,8-32, LMR300
СК9-ВКП-1,5.21-2-019 12 ГГц ≤1,15 вилка кабельная прямая RG-316, РК50-1,5-21, LMR-100A L=18,9 mm, D=1,6 mm, D1=3,1 mm

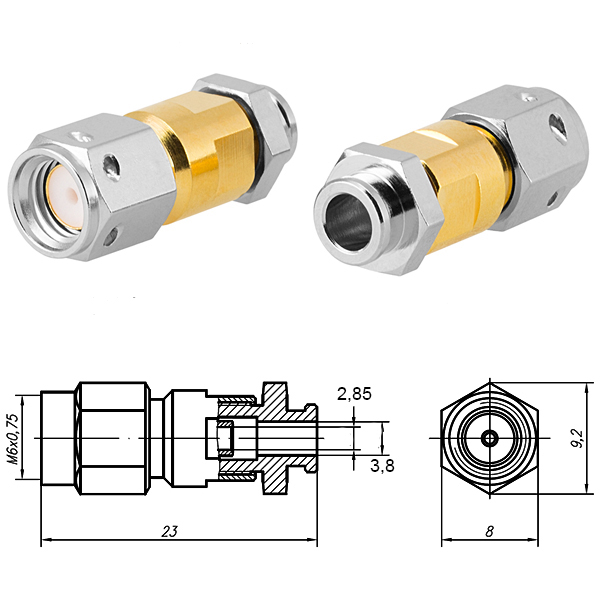

СК9-ВКП-2.22-3-001 12 ГГц ≤1,15 вилка кабельная прямая РК50-2-22 D=2,85 mm, D1=3,8 mm

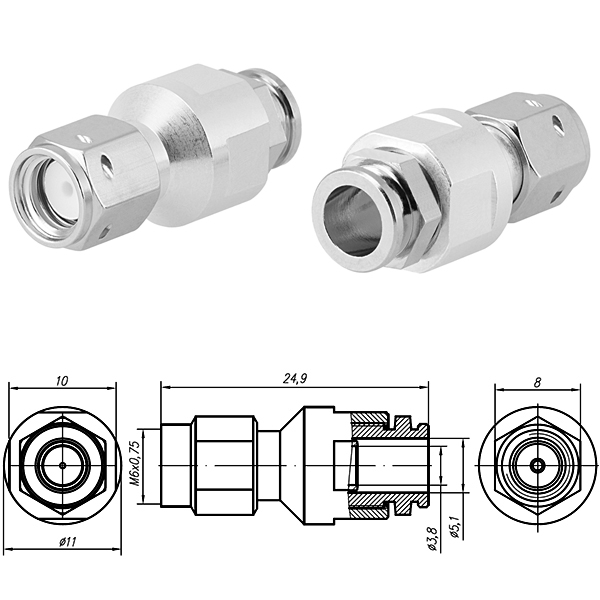

СК9-ВКП-3.38-3-301 12 ГГц ≤1,20 вилка кабельная прямая РК50-3-35, РК50-3-38, РК50-3-210, RG-58/U, LMR-195, РК50-3-151

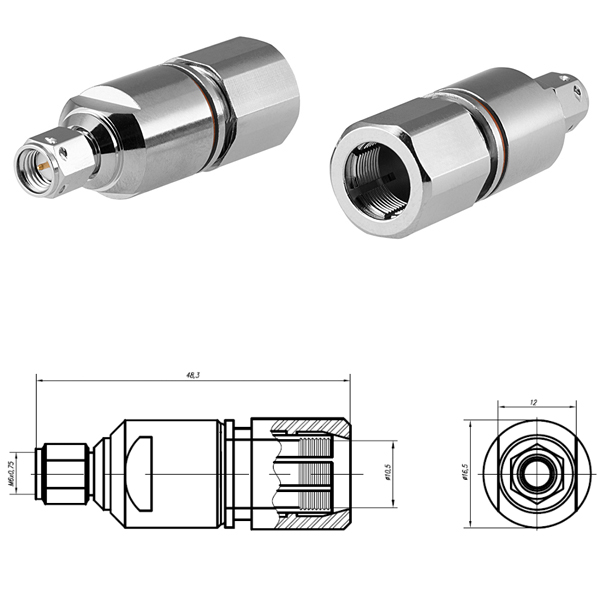

СК9-ВКП-400-4-216 12 ГГц ≤1,20 вилка кабельная прямая РК50-7-315, RG-213, LMR-400, RG-8
СК9-ВКП-1,5.214-2-344 12 ГГц ≤1,15 вилка кабельная прямая RG-316D, РК50-1,5-214 L=18,9 mm, D=1,6 mm, D1=3,4 mm
СК9-ВКП-3.38-2-299 12 ГГц ≤1,15 вилка кабельная прямая РК50-3-35, РК50-3-38 L=20,2 mm, D=3,2 mm, D1=5,0 mm
СК9-ВКП-142-2-212 12 ГГц ≤1,15 вилка кабельная прямая RG-142B/U, RG-223, РК50-3-11, RG-400 L=20,0 mm, D=3,1 mm, D1=6,0 mm

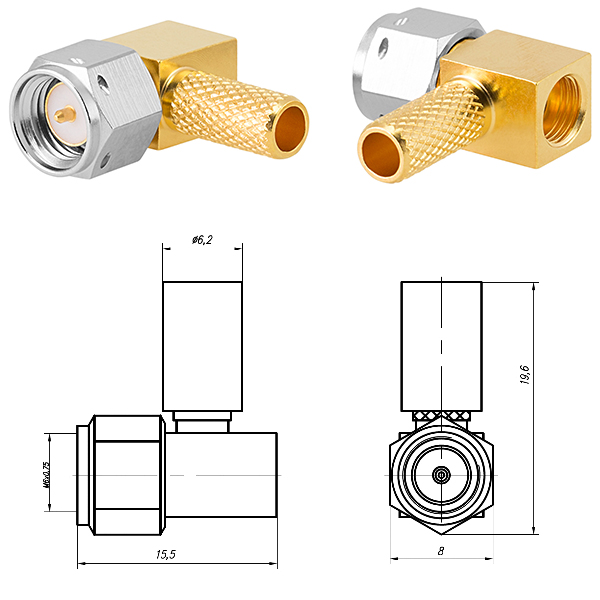

Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

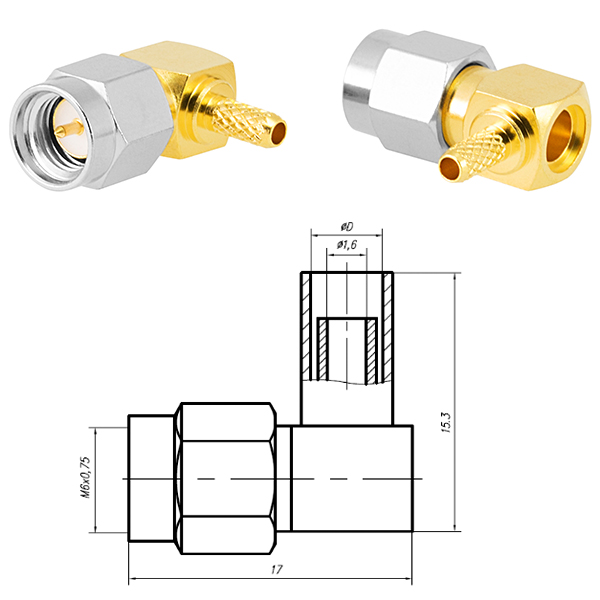

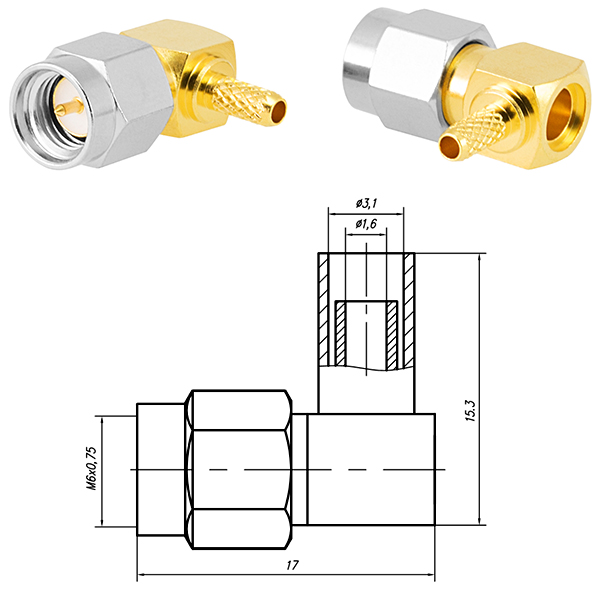

СК9-ВКУ-1,5.21-2-294 8 ГГц ≤1,5 вилка кабельная угловая РК50-1.5-21, RG-316S, LMR-100A D=3,1 mm

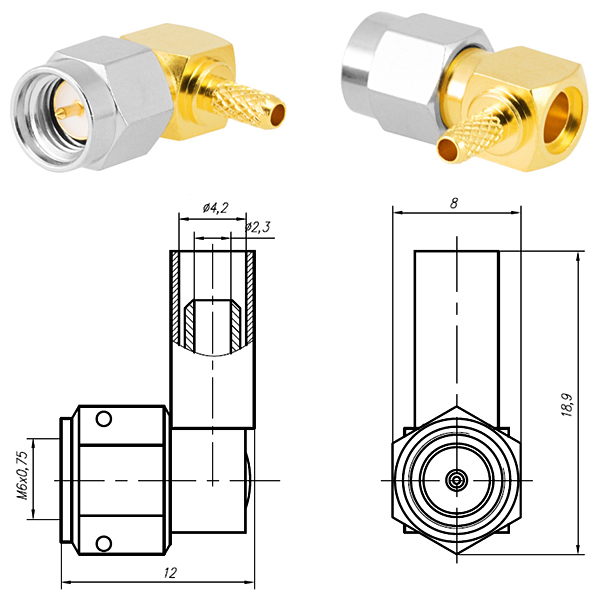

СК9-ВКУ-2.22-2-318 12 ГГц ≤1,25 вилка кабельная угловая РК50-2-22

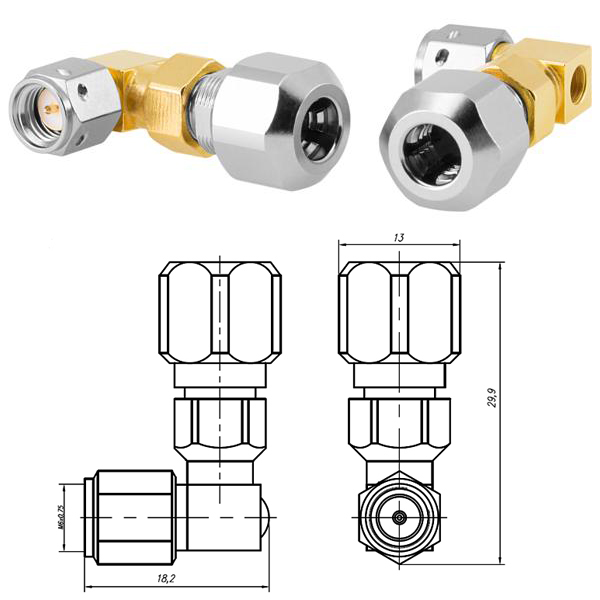

СК9-ВКУ-3.38-3-296 12 ГГц ≤1,15 вилка кабельная угловая LMR-195, RG-58/U, PK50-3-35, РК50-3-151, РК50-3-210, PK50-3-38
СК9-ВКУ-1,5.214-2-355 8 ГГц ≤1,5 вилка кабельная угловая РК50-1,5-214, RG-316D D=3,4 mm
СК9-ВКУ-3.38-2-359 6 ГГц ≤1,17 вилка кабельная угловая PK50-3-151, PK50-3-210, PK50-3-35, PK50-3-38, RG-58/U, LMR-195

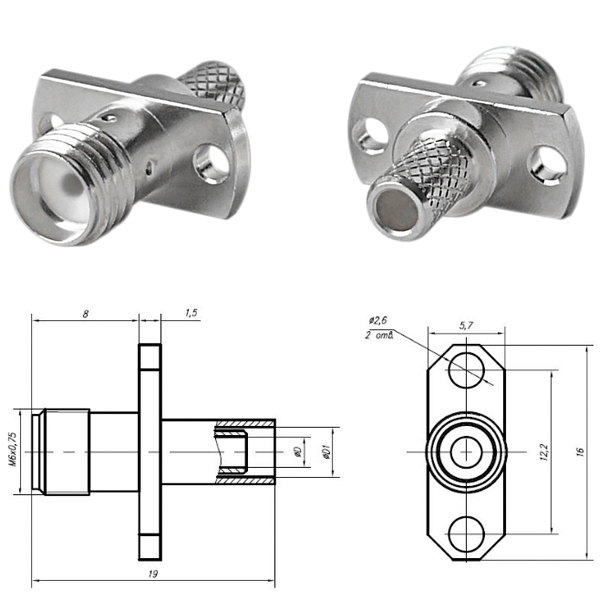

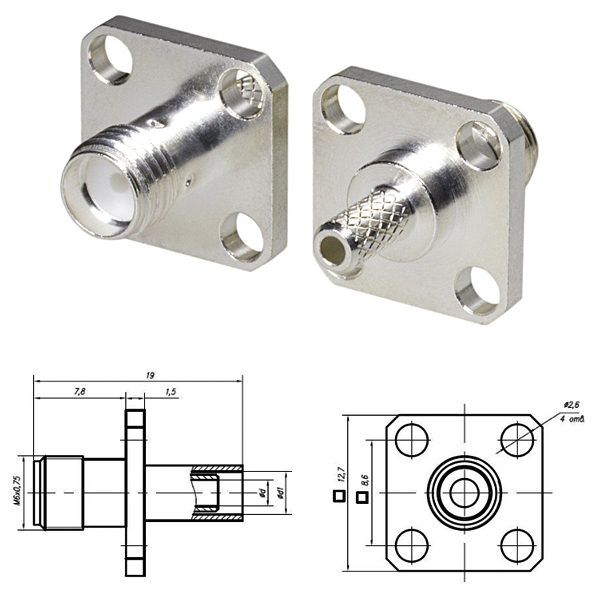

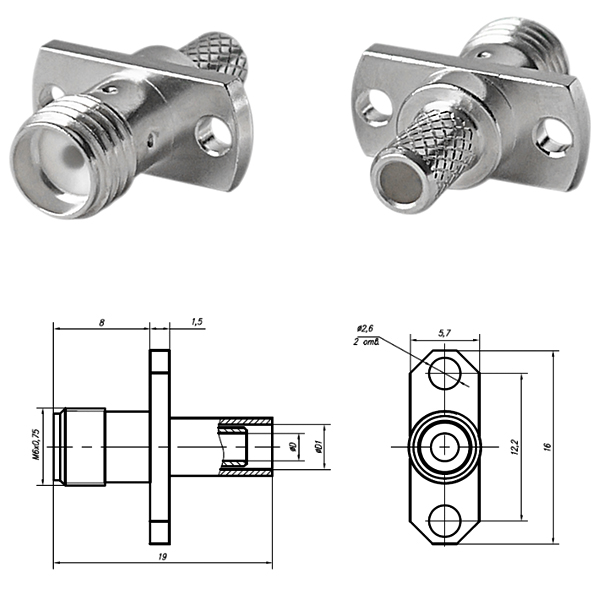

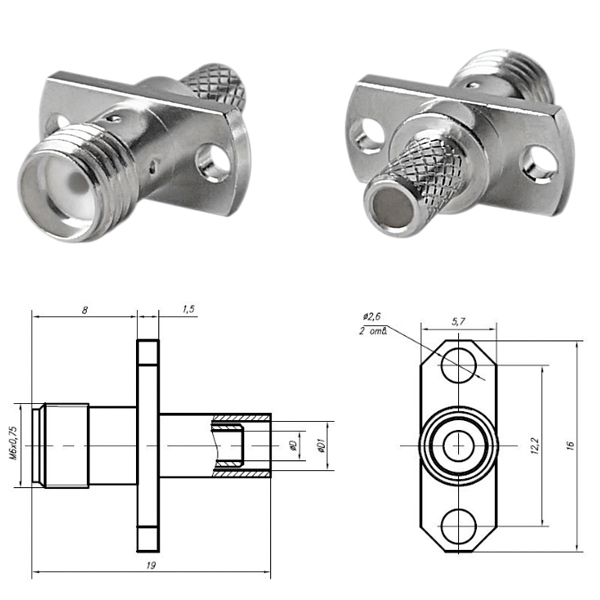

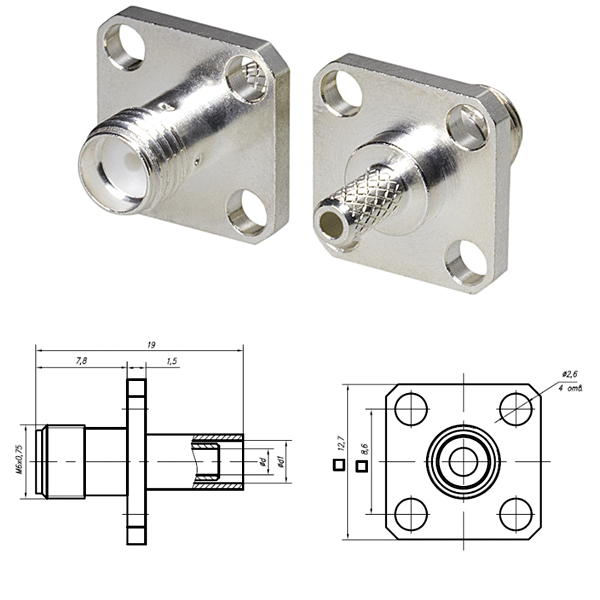

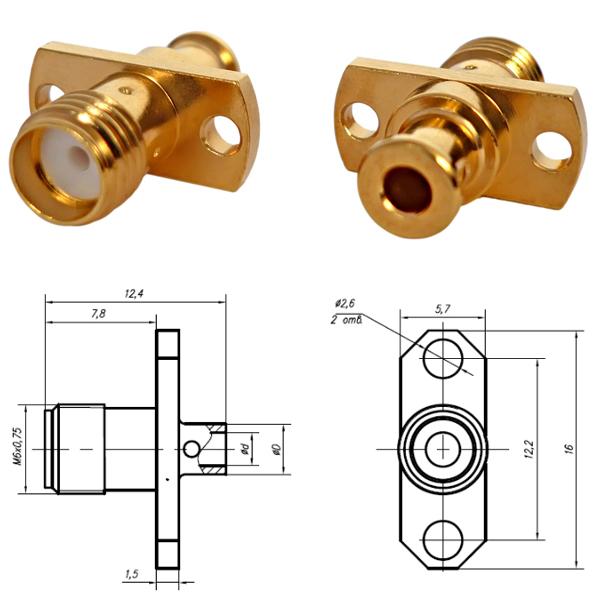

Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
СК9-РФКП-2.22-2-313 12 ГГц ≤1,15 розетка кабельная фланцевая РК50-2-22 D=2,3 mm, D1=4,2 mm
СК9-РФКП-2.22-2-316 12 ГГц ≤1,15 розетка кабельная фланцевая РК50-2-22 D=2,3 mm, D1=4,2 mm
СК9-РФКП-316-2-315 12 ГГц ≤1,17 розетка кабельная фланцевая РК50-1,5-21, RG-316S, LMR-100A D=1,6 mm, D1=3,1 mm

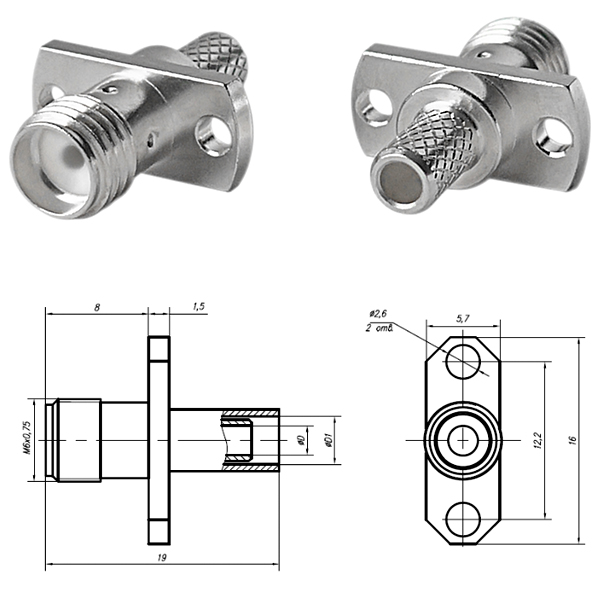

СК9-РФКП-58-2-317 12 ГГц ≤1,15 розетка кабельная фланцевая LMR-195, RG-58/U, РК50-3-151, РК50-3-210 D=3,1 mm, D1=5,2 mm
СК9-РФКП-58-2-314 12 ГГц ≤1,15 розетка кабельная фланцевая LMR-195, RG-58/U, РК50-3-151, РК50-3-210 D=3,1 mm, D1=5,2 mm
СК9-РФКП-316-2-312 12 ГГц ≤1,17 розетка кабельная фланцевая RG-316S, РК50-1,5-21, LMR-100A D=1,6 mm, D1=3,1 mm
СК9-РФКП-1,5.214-2-353 12 ГГц ≤1,17 розетка кабельная фланцевая RG-316D, РК50-1,5-214 D=1,6 mm, D1=3,4 mm
СК9-РФКП-1,5.214-2-354 12 ГГц ≤1,17 розетка кабельная фланцевая RG-316D, РК50-1,5-214 D=1,6 mm, D1=3,4 mm
СК9-РФКП-3.38-2-357 6 ГГц ≤1,15 розетка кабельная фланцевая РК50-3-35, РК50-3-38, RG-58/U, LMR-195, PK50-3-210

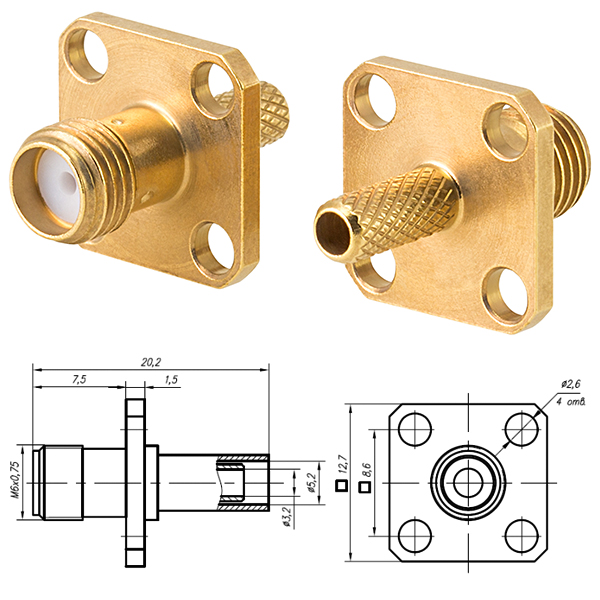

СК9-РФКП-3.38-2-358 6 ГГц ≤1,15 розетка кабельная фланцевая РК50-3-35, РК50-3-38, PK50-3-210, RG-58/U, LMR-195

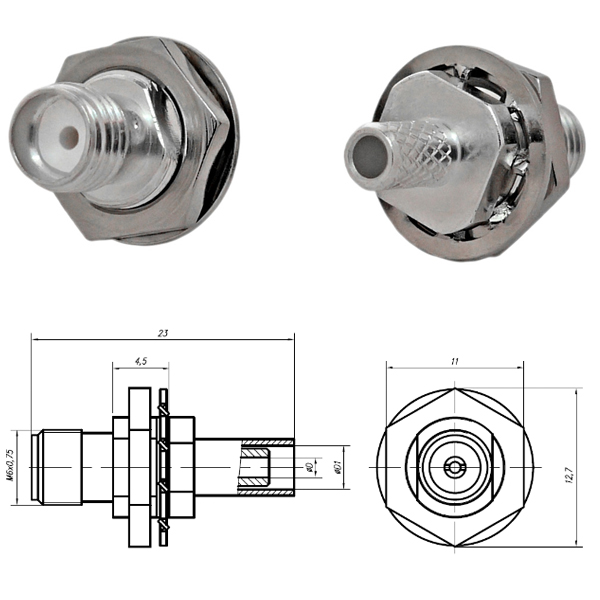

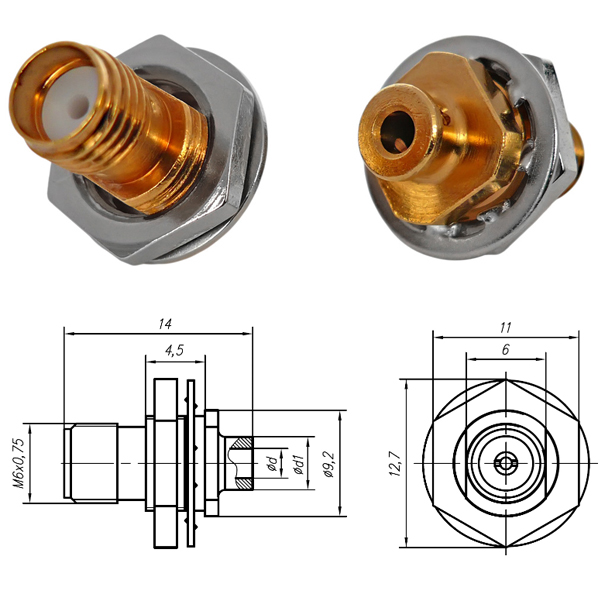

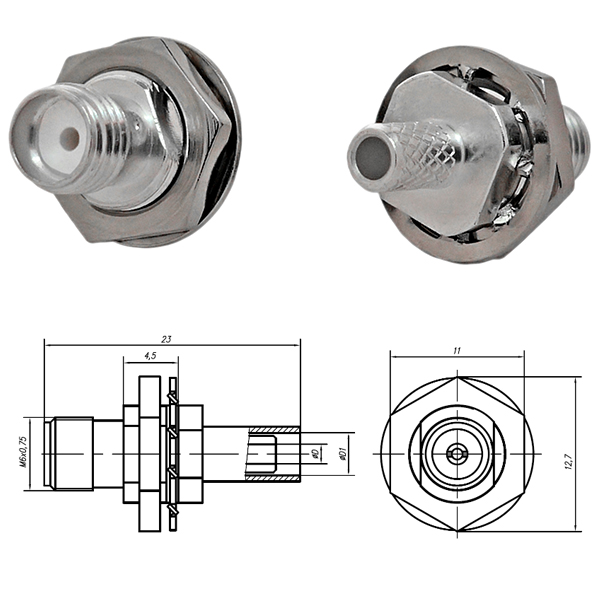

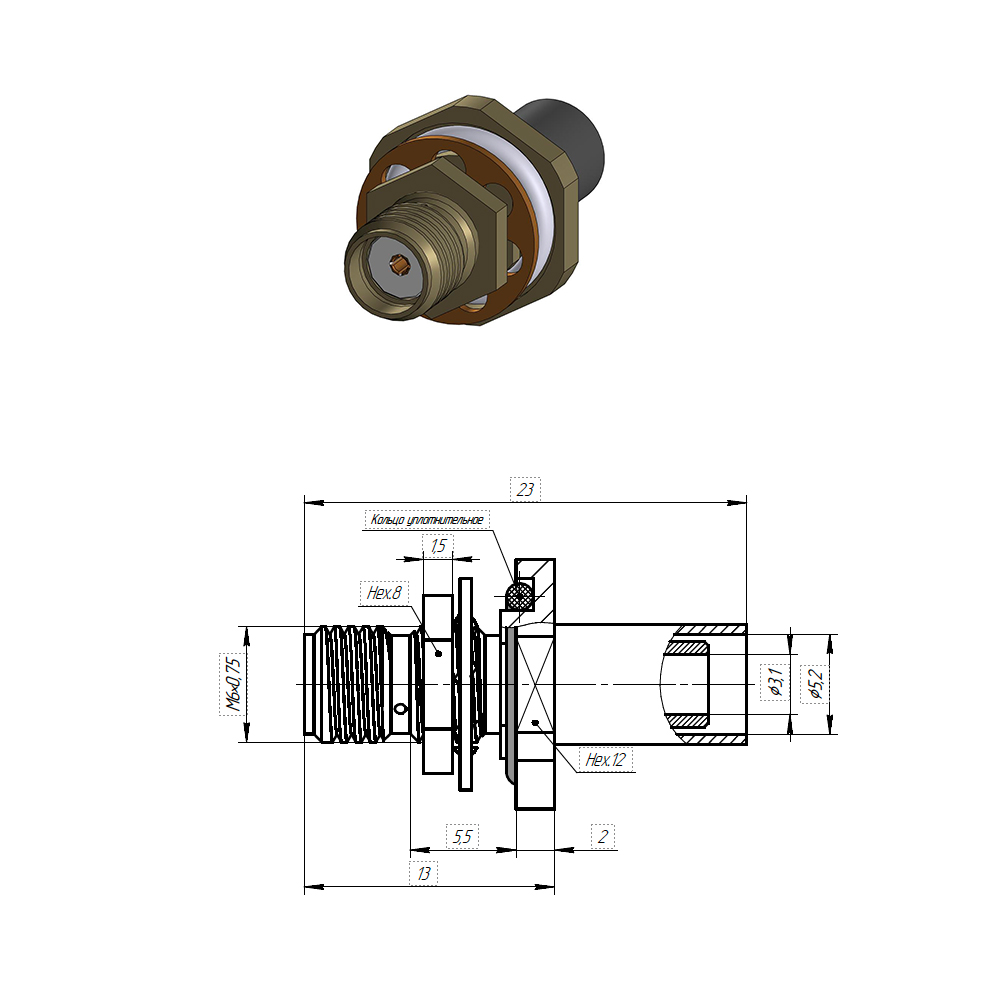

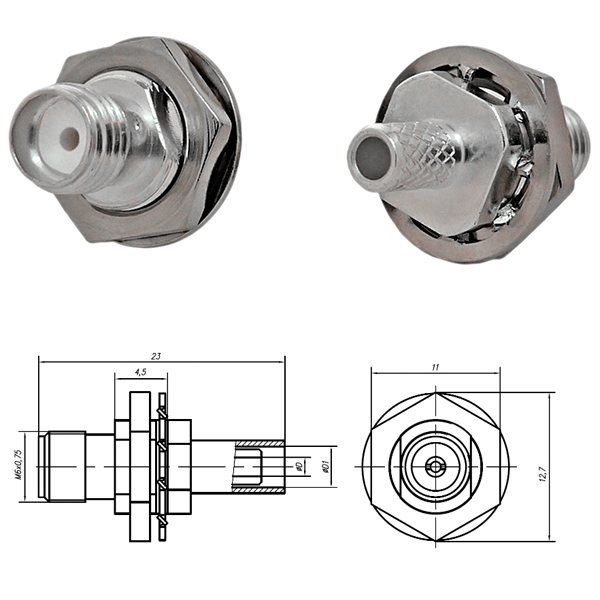

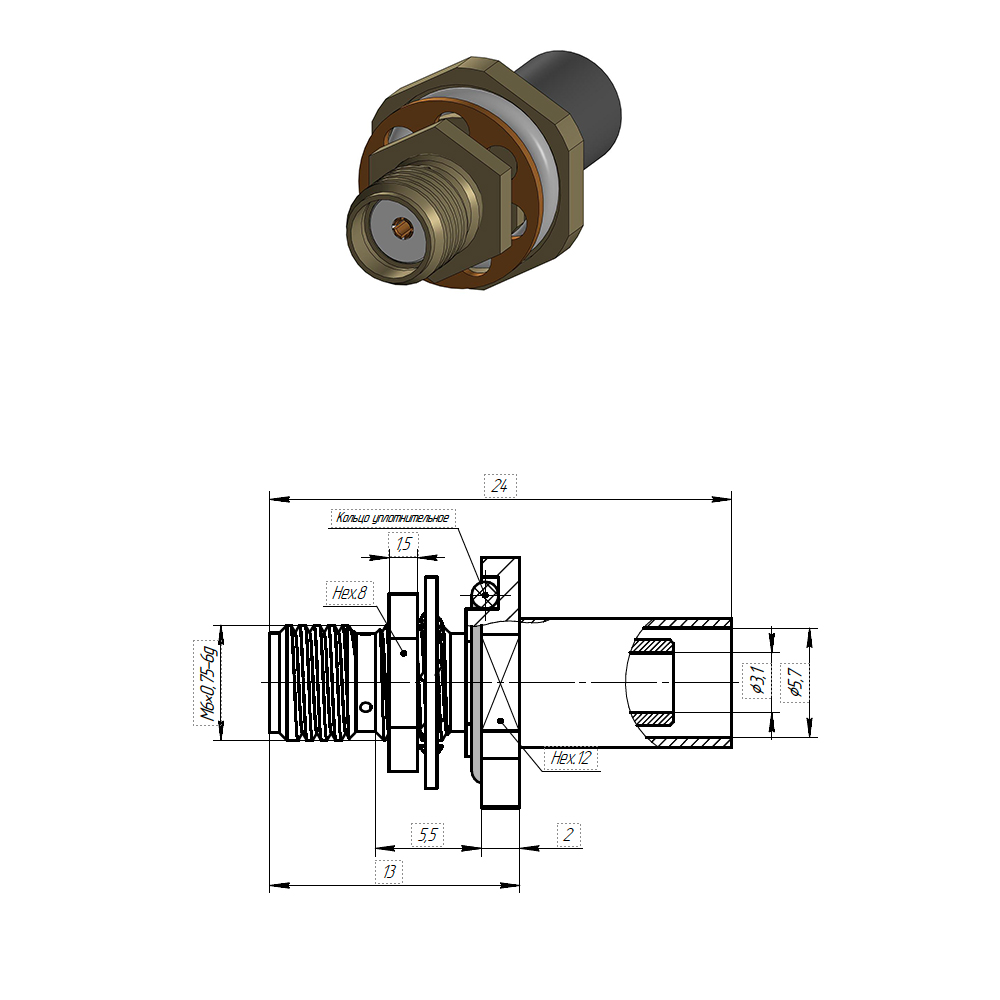

Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
СК9-РПКП-1,5.21-3-004 12 ГГц ≤1,15 розетка приборно-кабельная RG-316S, РК50-1,5-21, LMR-100A D=2,25 mm, D1=2,8 mm

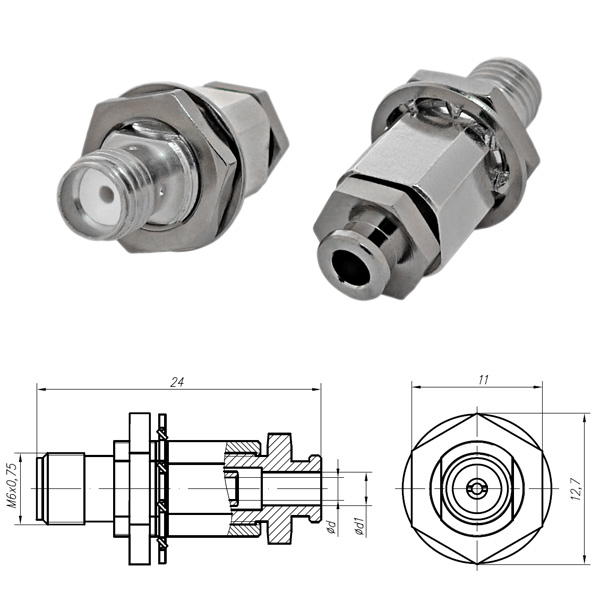

СК9-РПКП-2.22-3-002 12 ГГц ≤1,15 розетка приборно-кабельная РК50-2-22, SFF-50-2-1 D=2,85 mm, D1=3,8 mm

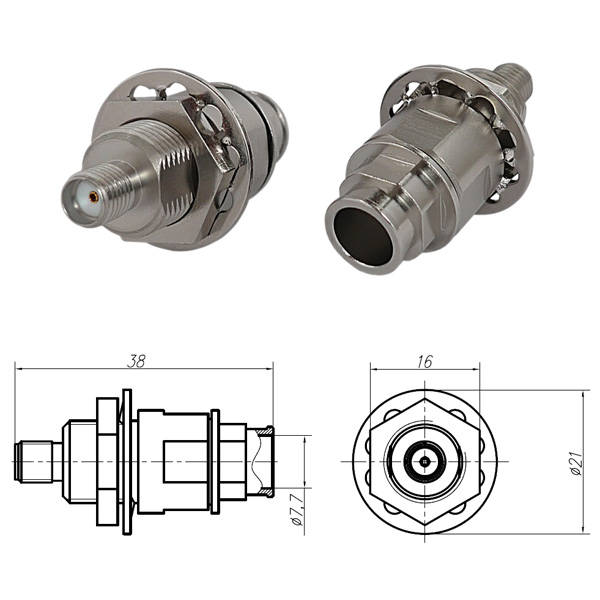

СК9-РПКП-4,8.32-3-203 12 ГГц ≤1,17 розетка приборно-кабельная РК50-4,8-32, LMR300

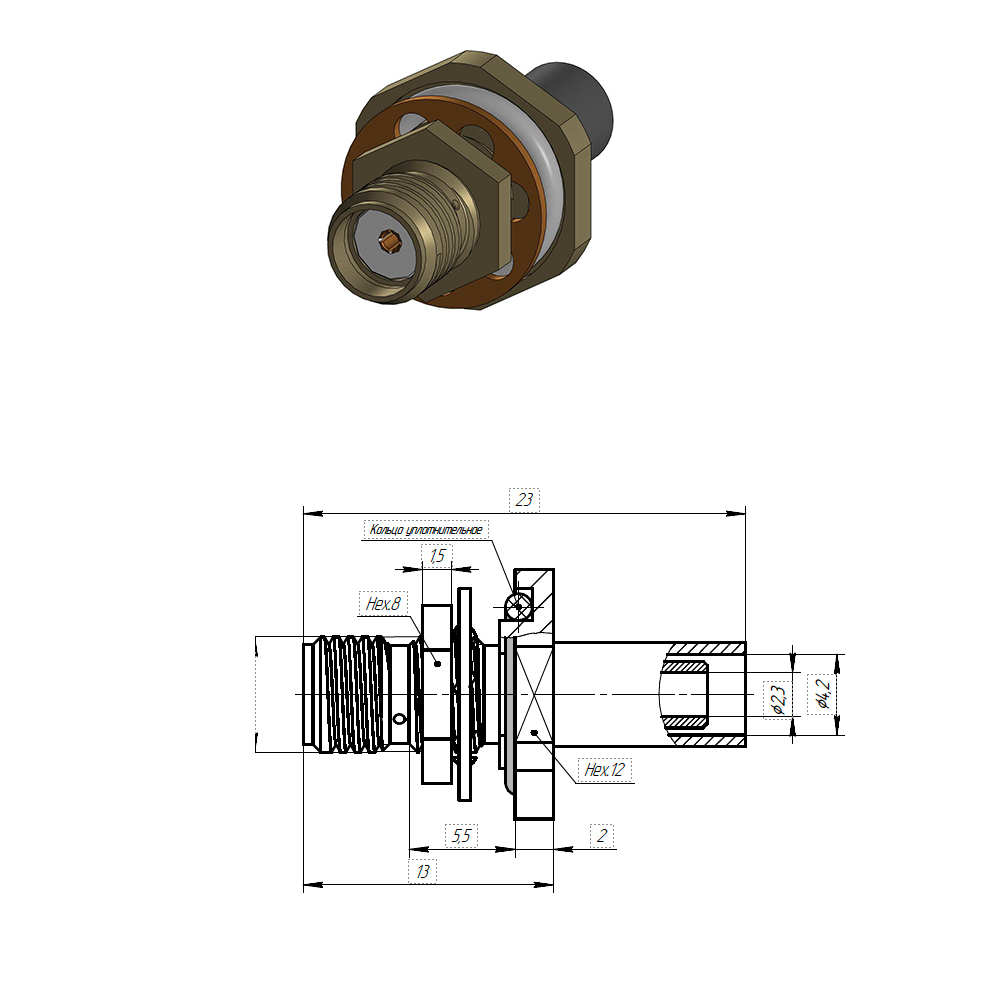

СК9-РПКП-2.22-2-310 12 ГГц ≤1,15 розетка приборно-кабельная РК50-2-22 D=2,3 mm, D1=4,2 mm

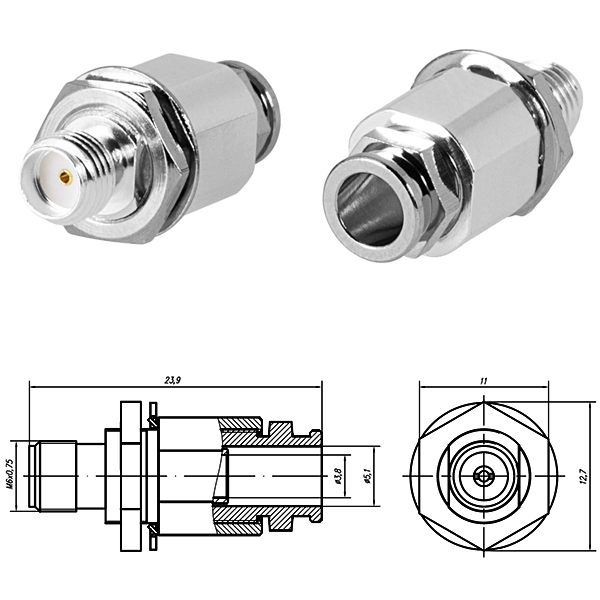

СК9-РПКП-3.38-3-302 12 ГГц ≤1,20 розетка приборно-кабельная LMR-195, RG-58/U, PK50-3-35, РК50-3-151, РК50-3-210

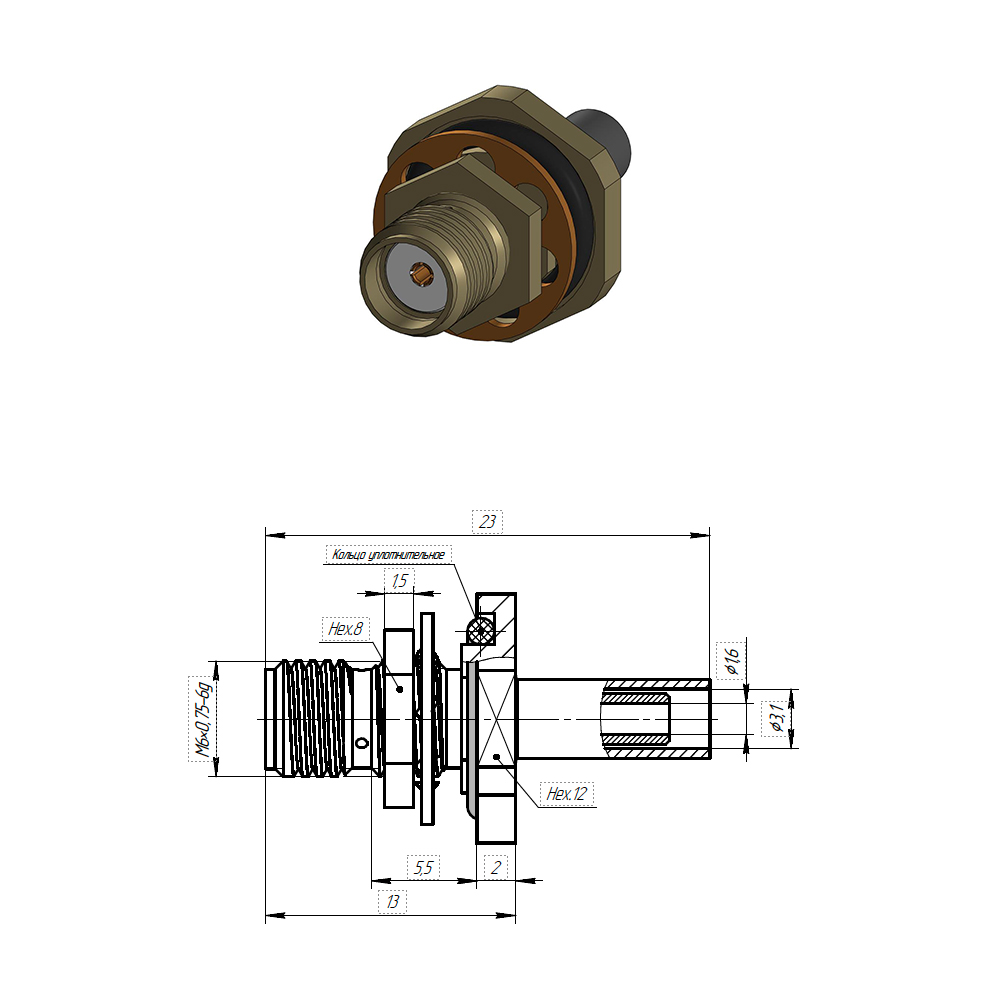

СК9-РПКП-316-2-309 12 ГГц ≤1,17 розетка приборно-кабельная РК50-1,5-21, RG-316S, LRM-100A D=1,6 mm, D1=3,1 mm
СК9-РПКП-58-2-311 12 ГГц ≤1,15 розетка приборно-кабельная LMR-195, RG-58/U, РК50-3-151, РК50-3-210 D=3,1 mm, D1=5,0 mm

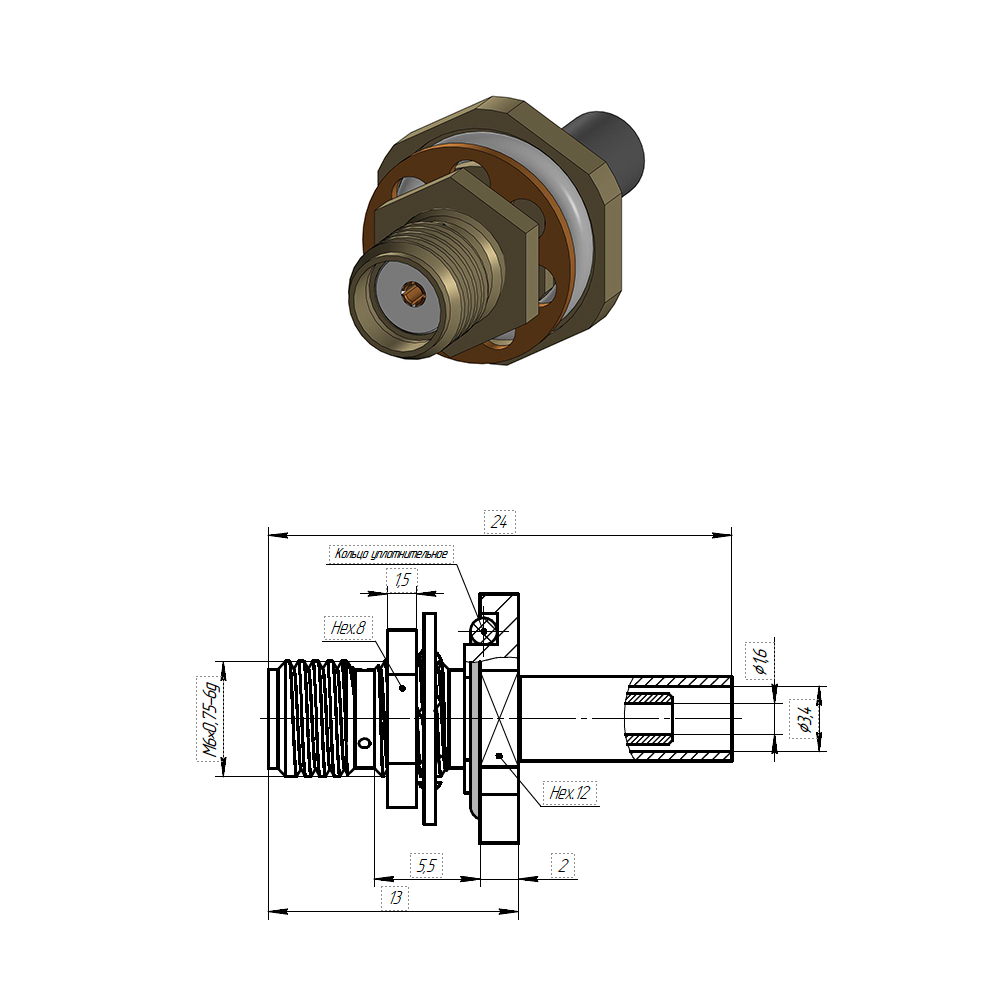

СК9-РПКП-1,5.214-2-352 12 ГГц ≤1,17 розетка приборно-кабельная RG-316D, РК50-1,5-214 D=1,6 mm, D1=3,4 mm

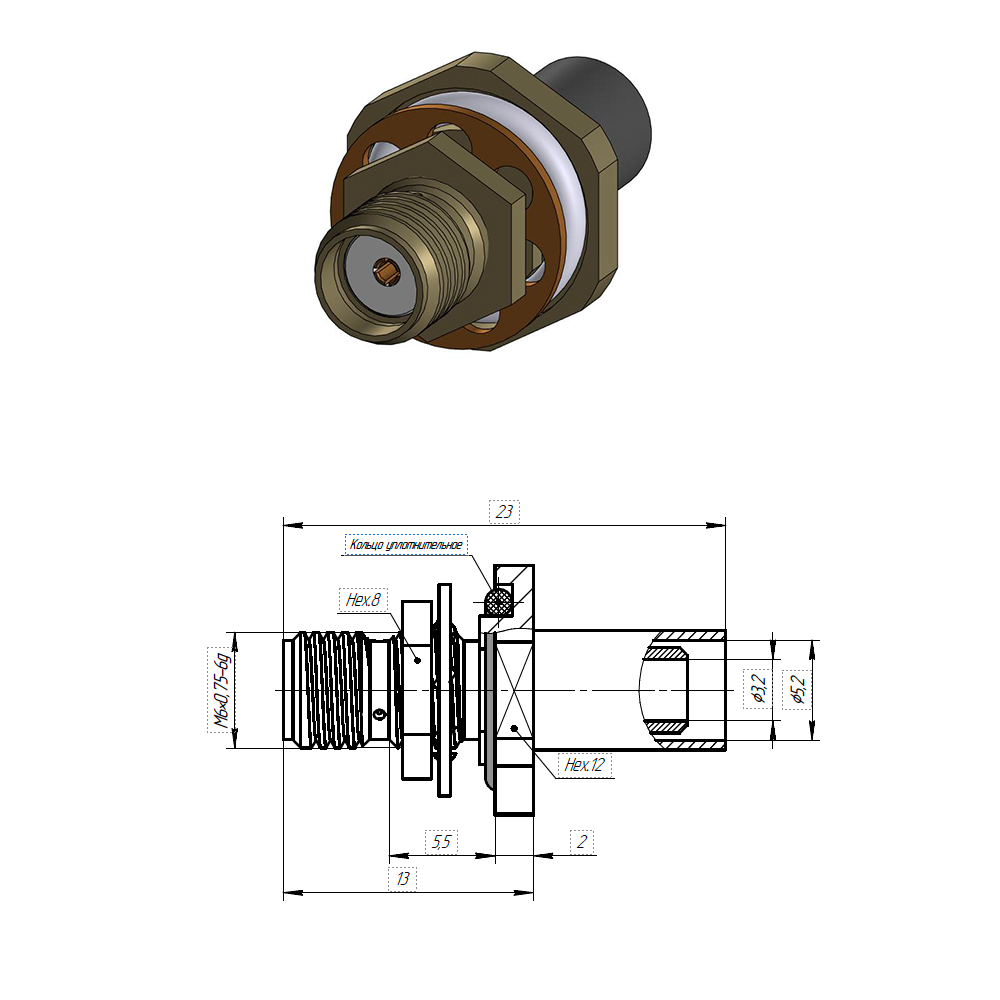

СК9-РПКП-3.38-2-356 12 ГГц ≤1,15 розетка приборно-кабельная РК50-3-35, РК50-3-38 D=3,2 mm, D1=5,0 mm

Соединители для печатных плат

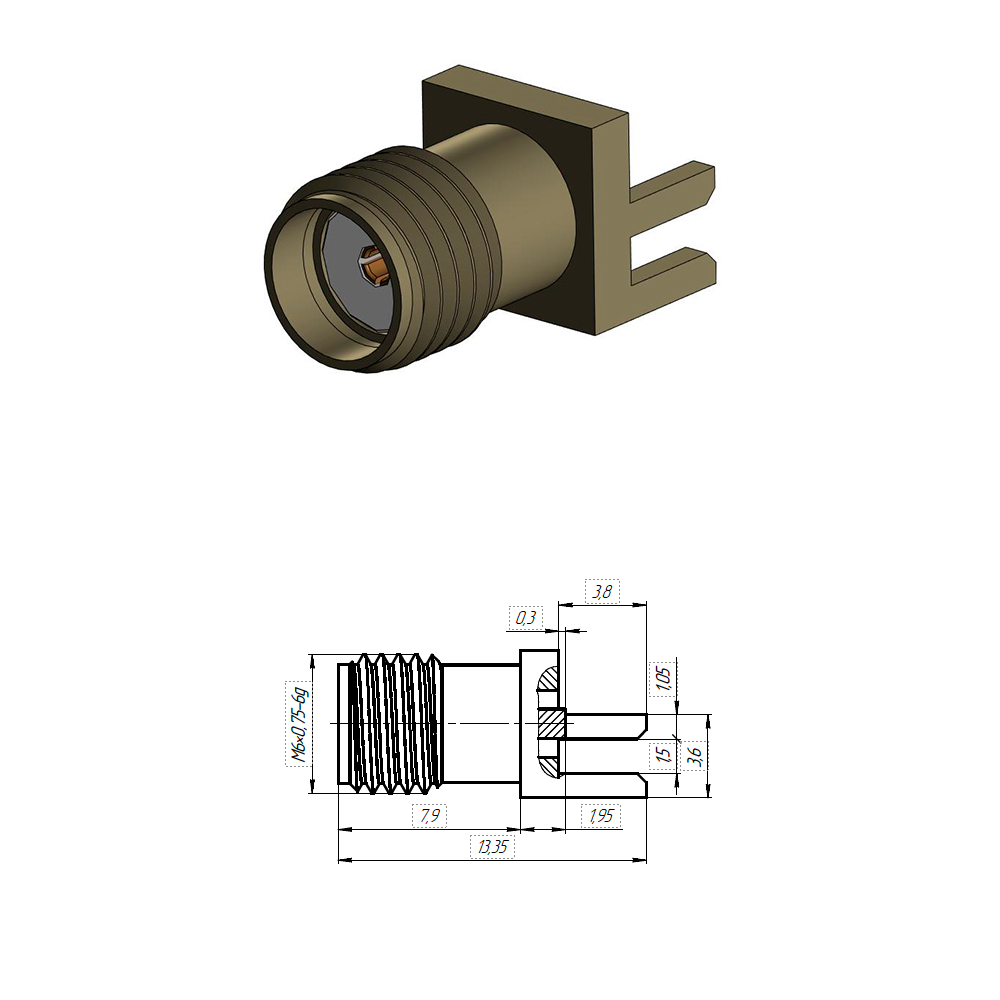

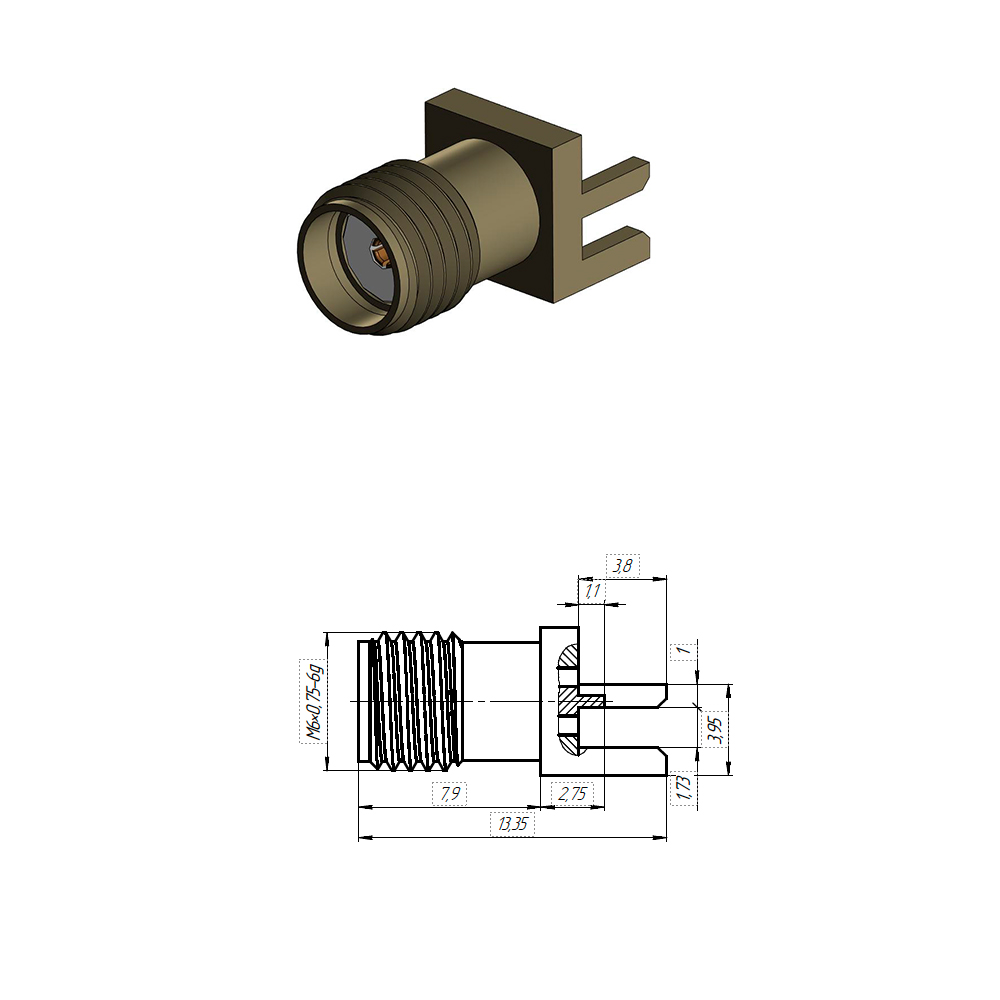

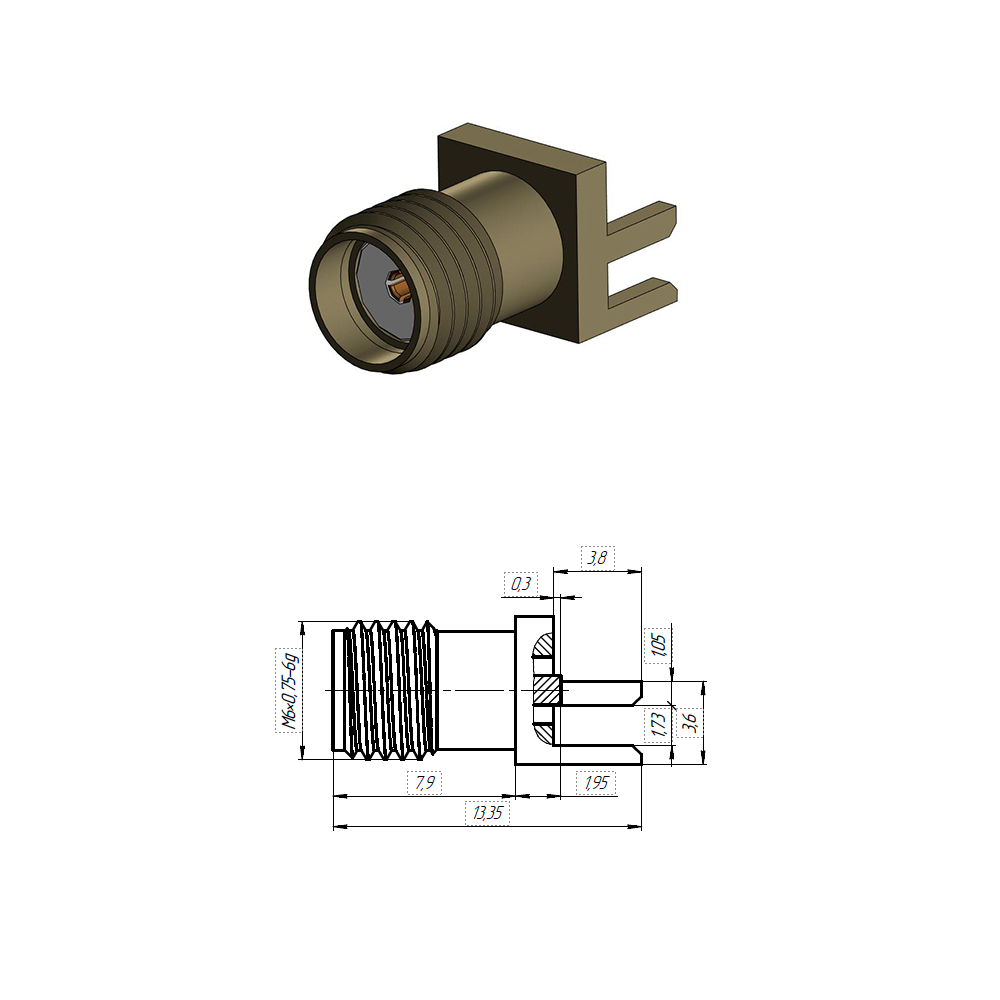

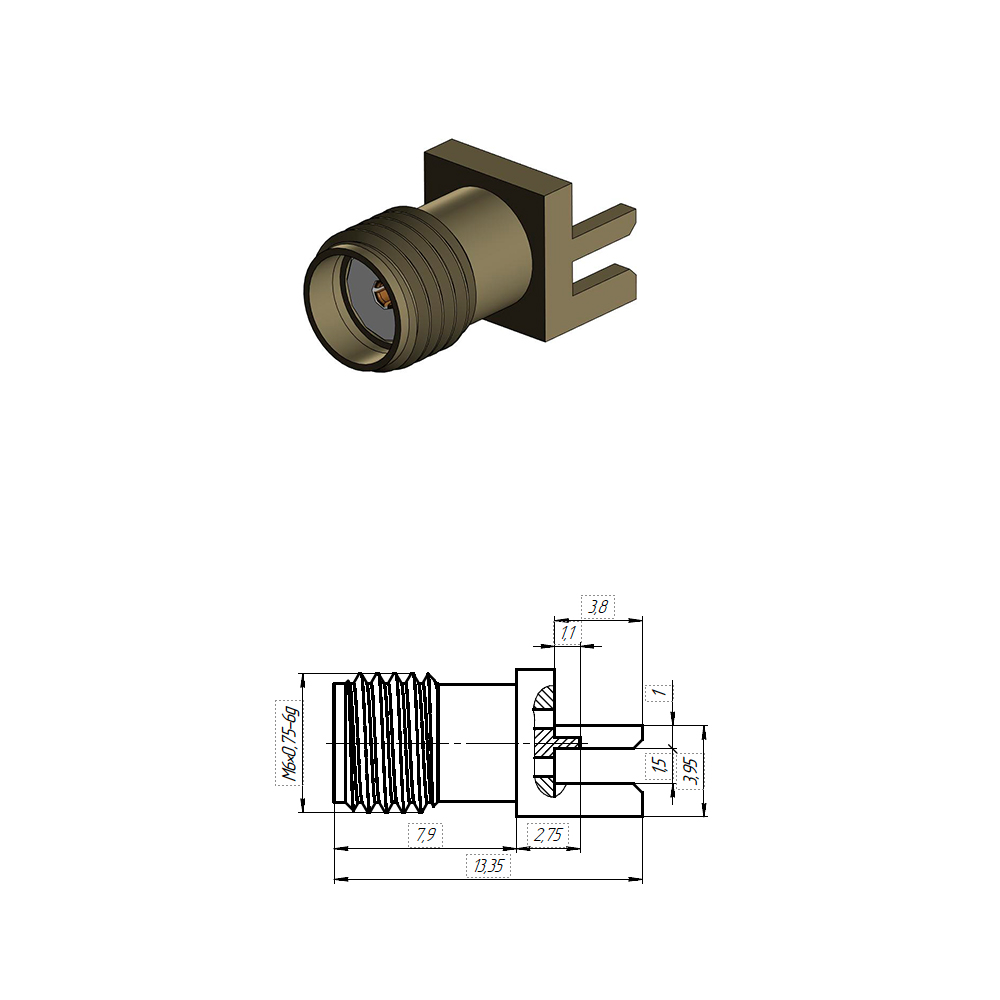

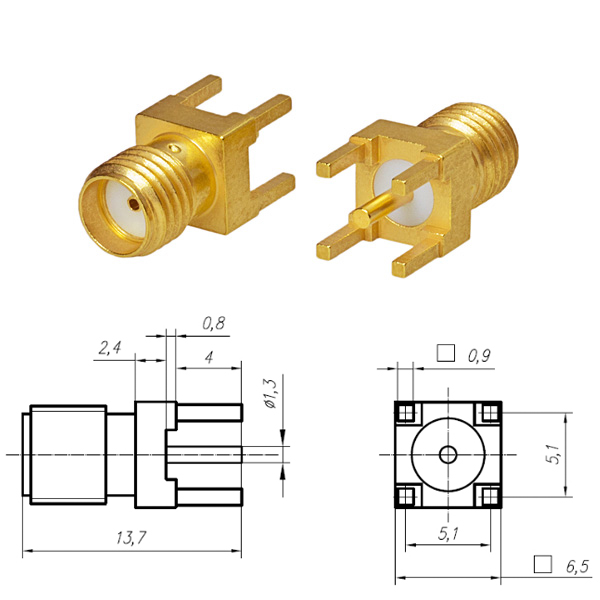

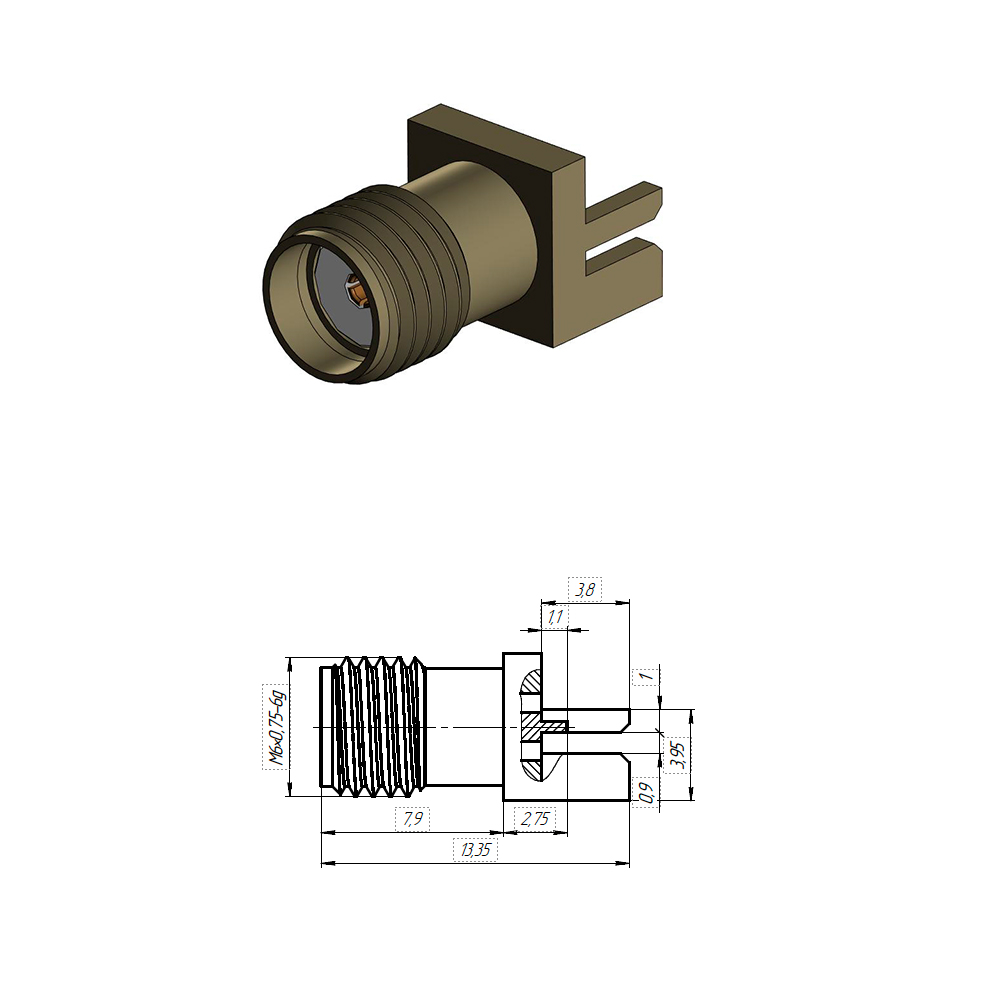

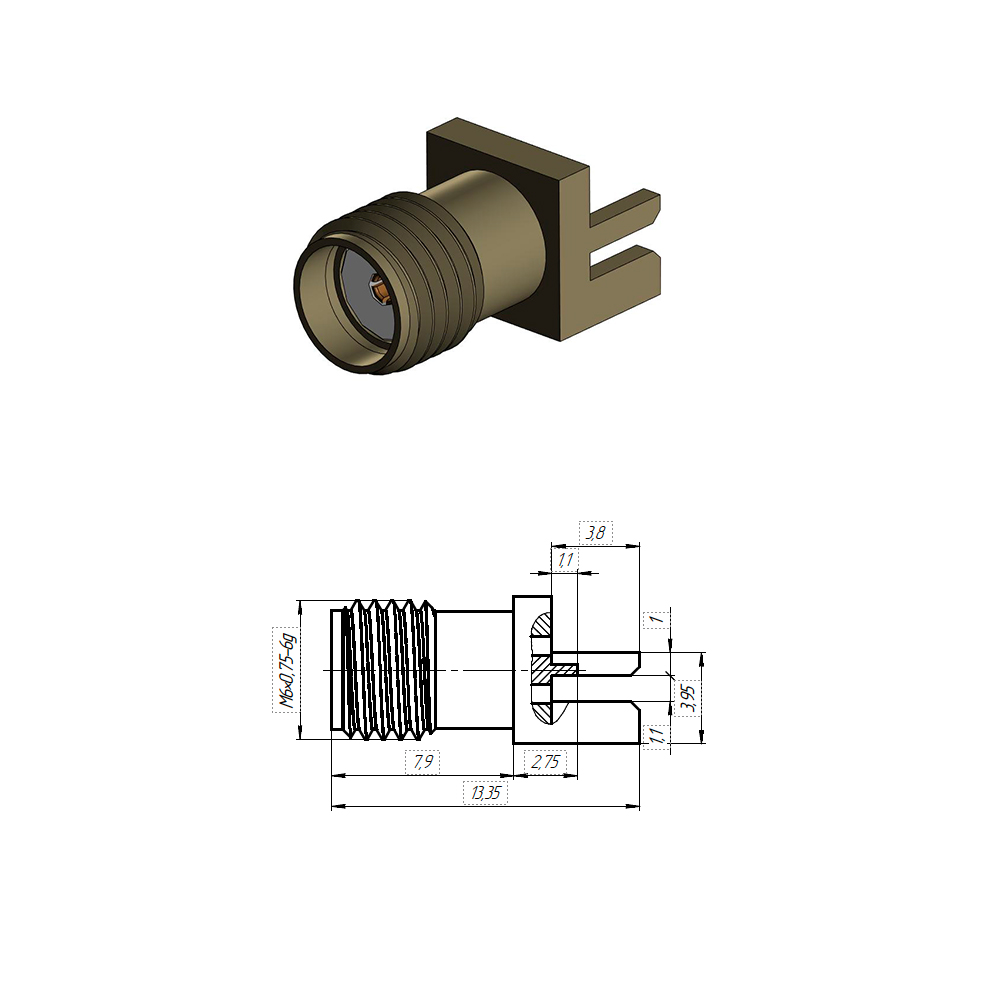

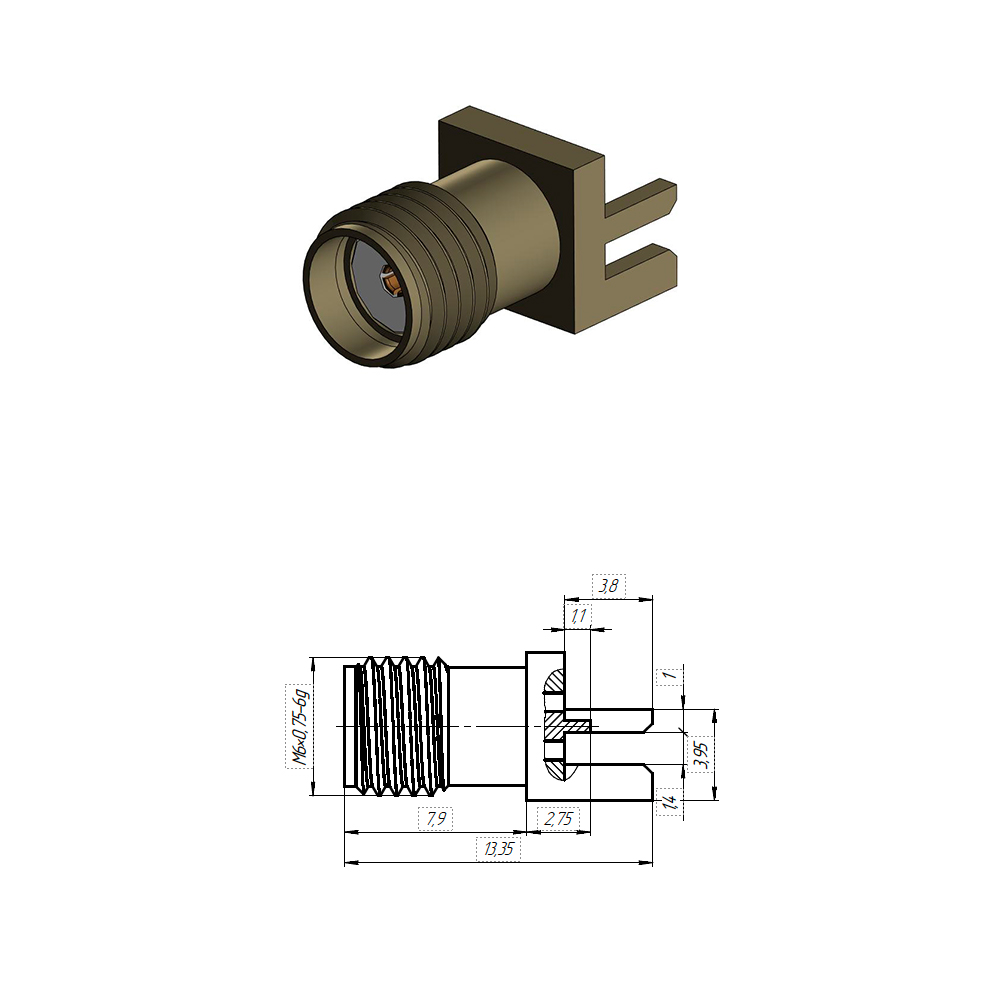

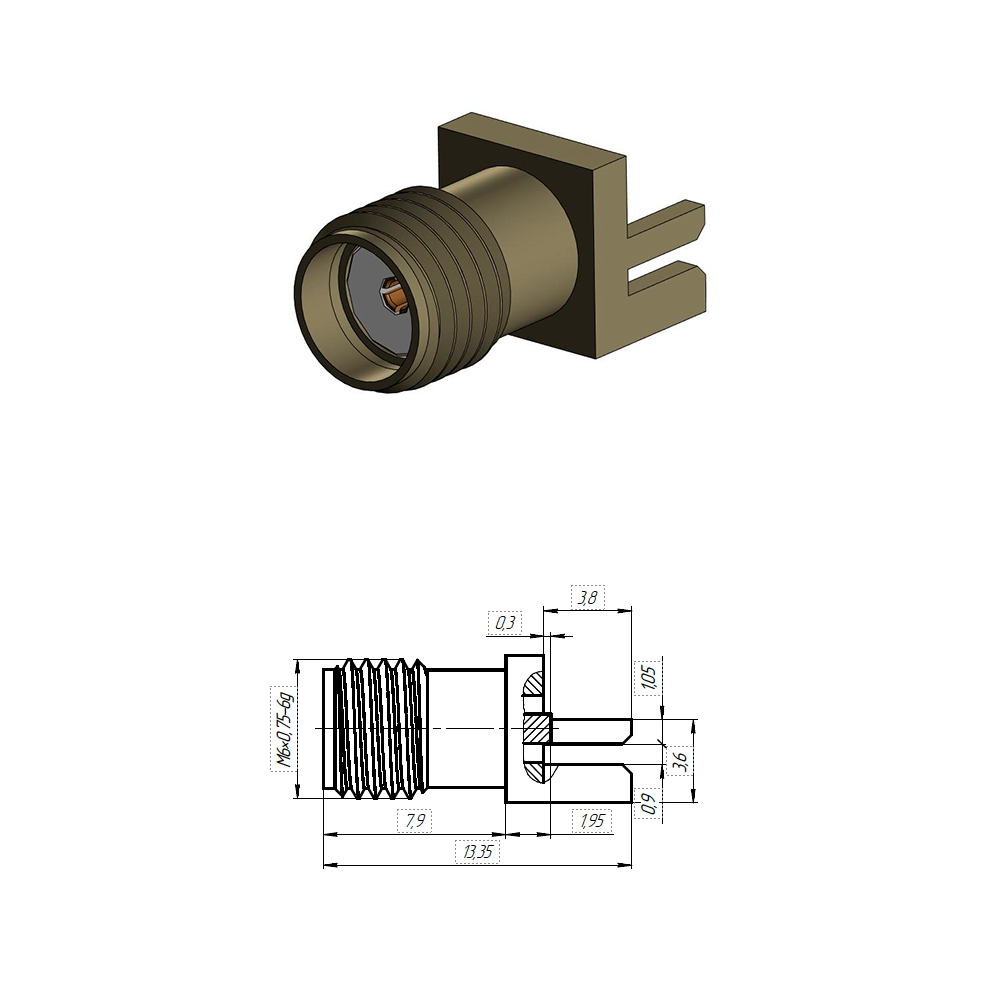

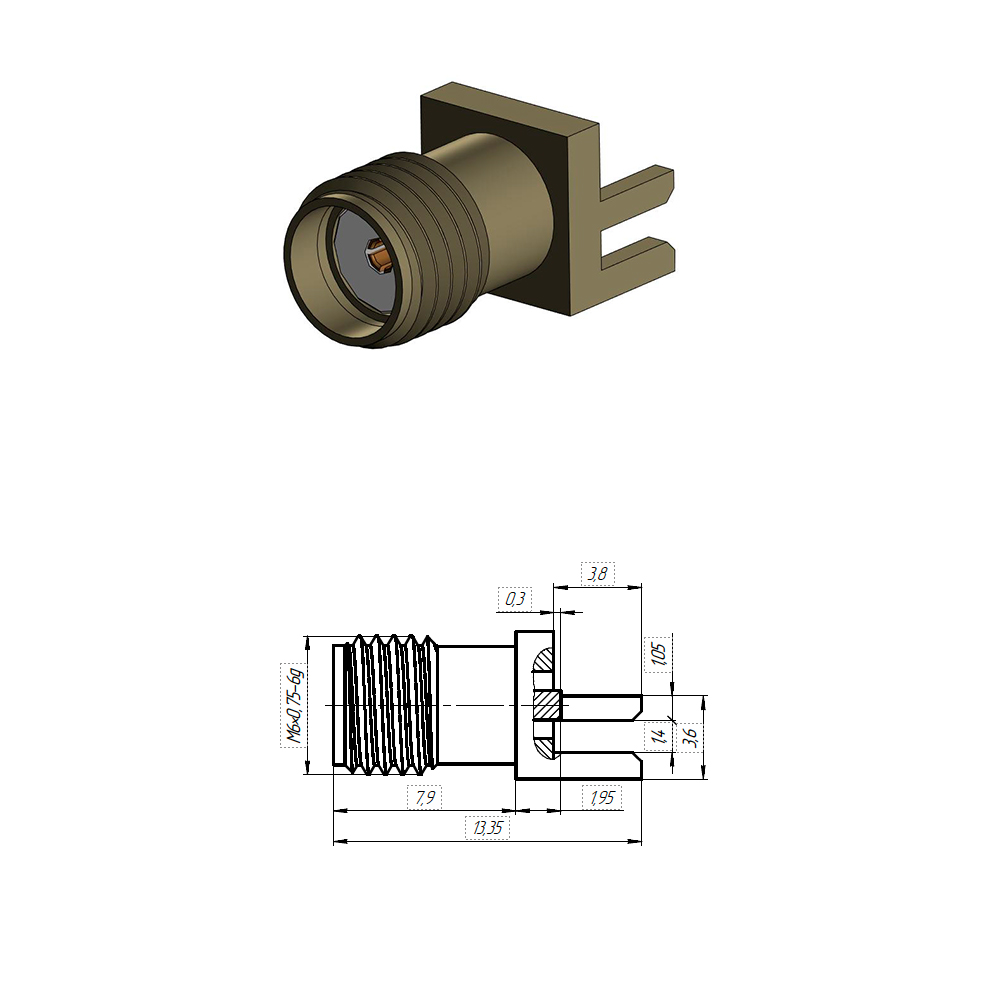

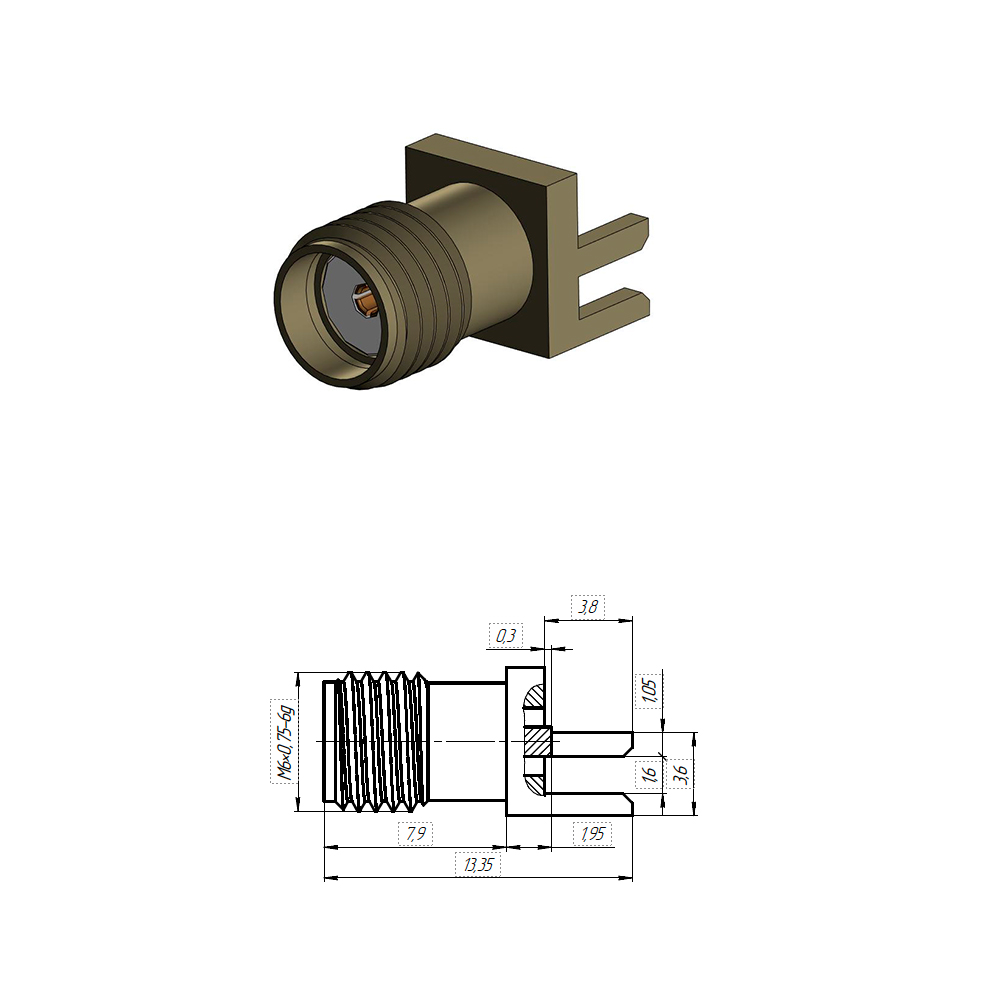

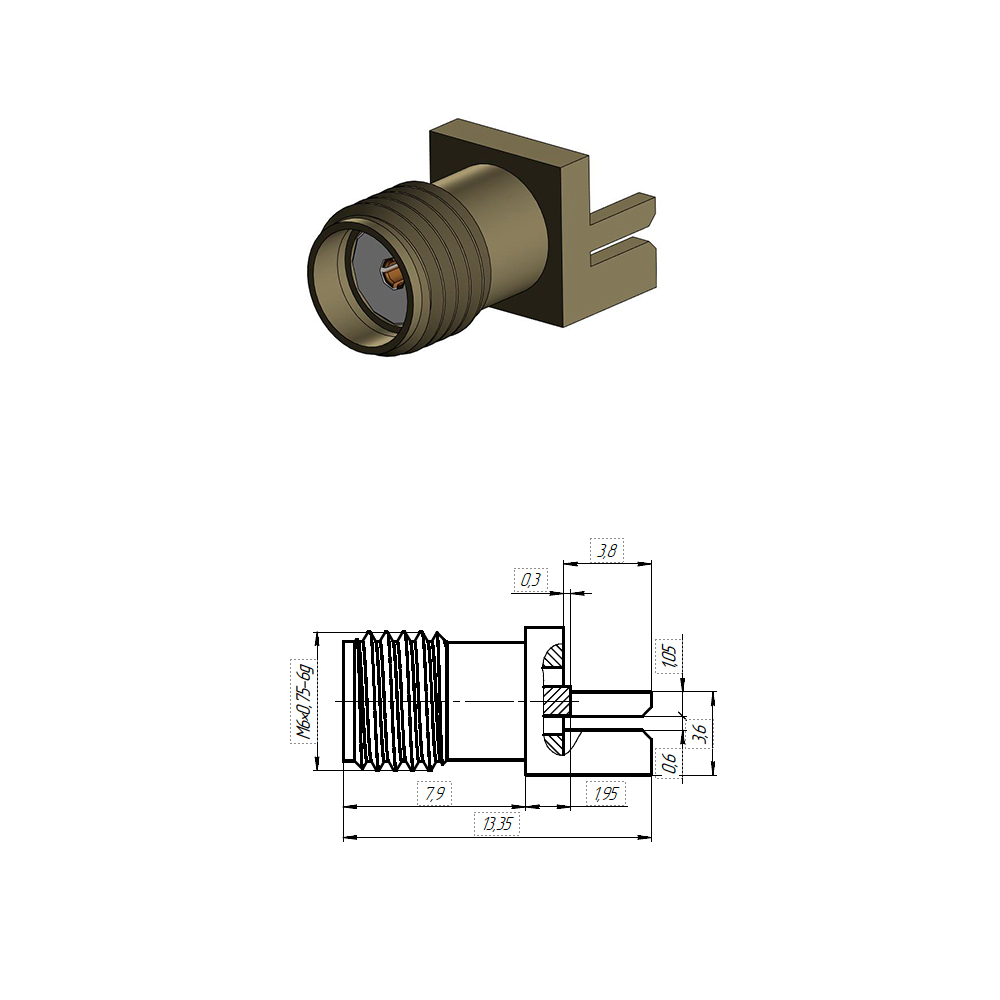

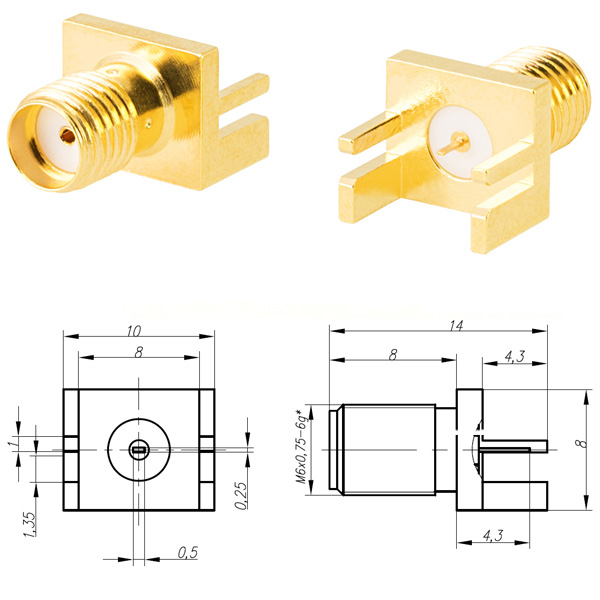

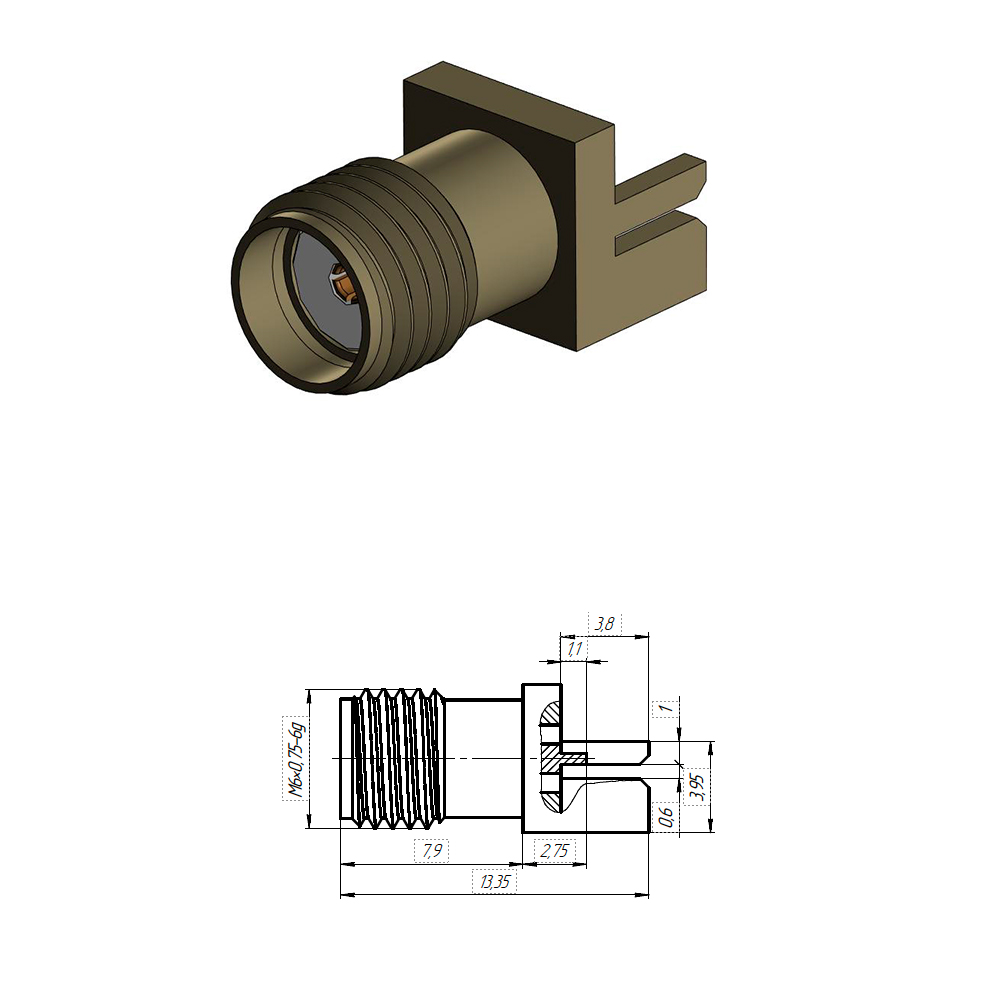

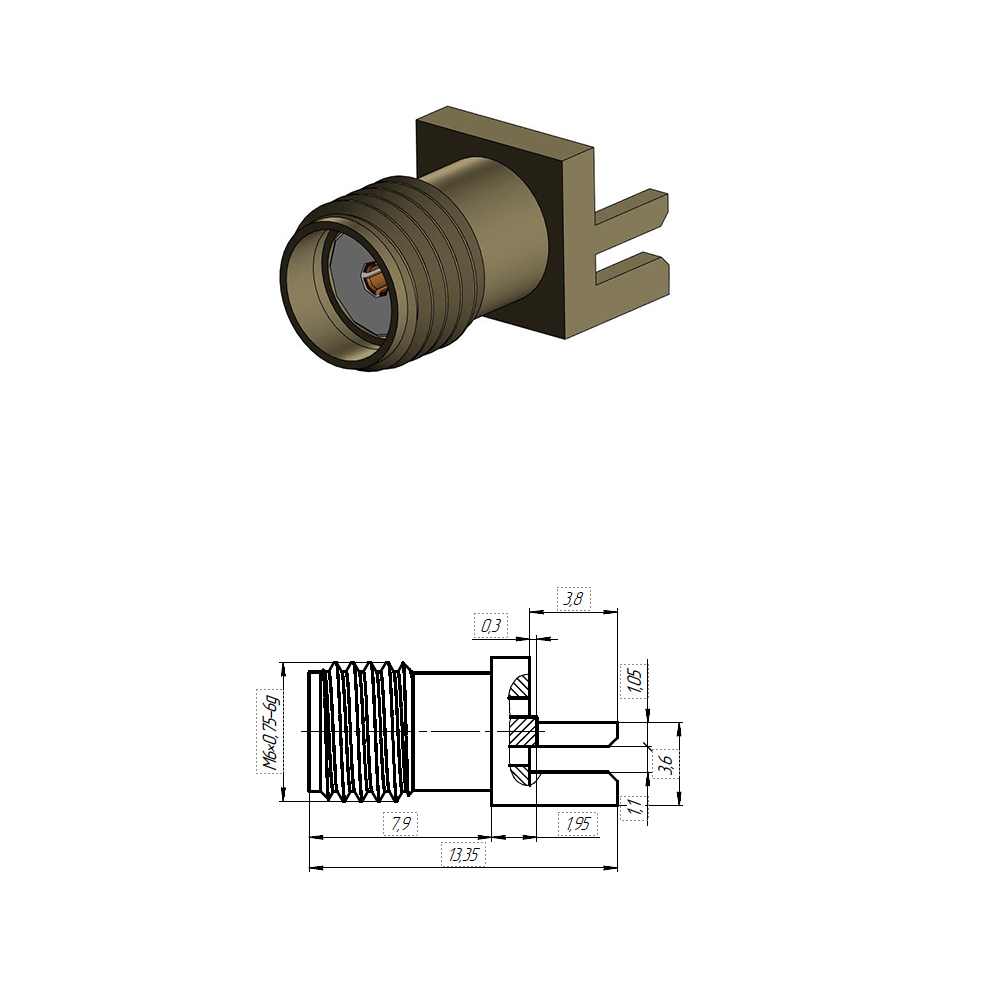

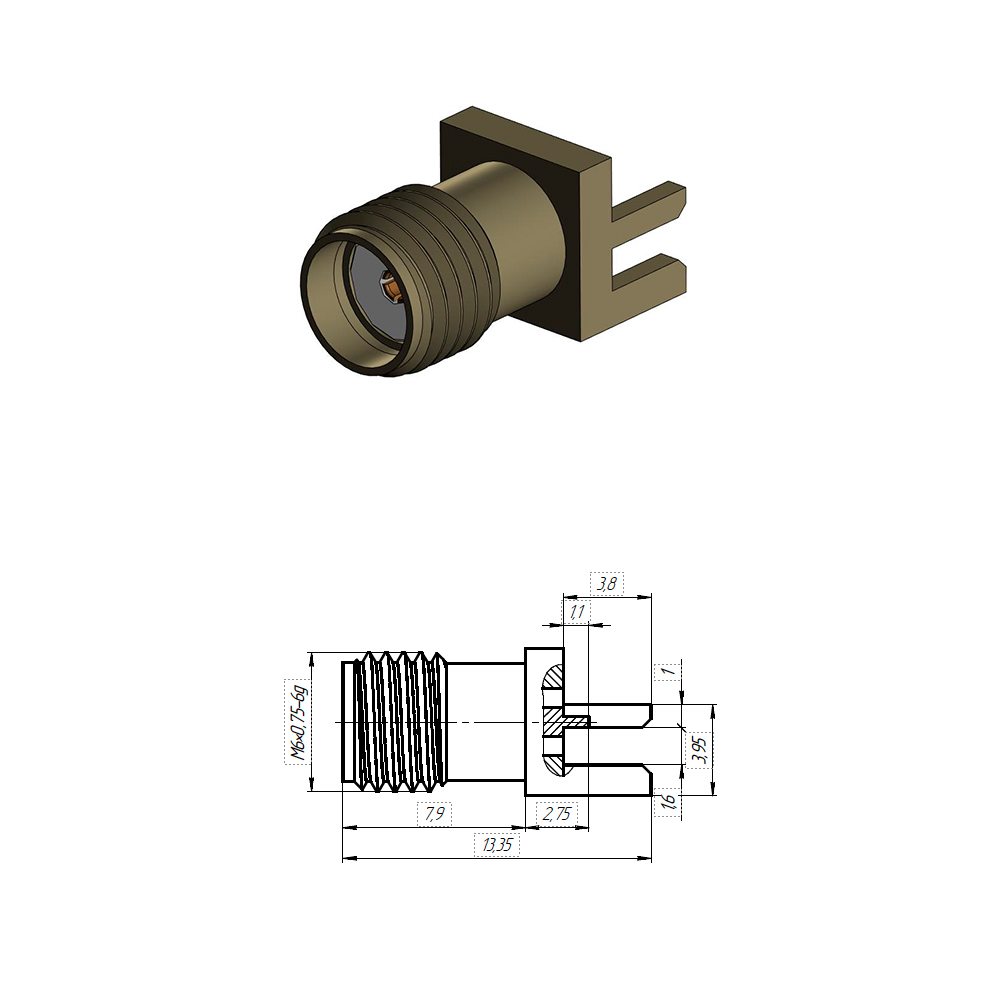

Розетки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
СК9-РПМП-Х-1-055 18 ГГц ≤1,41 розетка прямая на плату - -

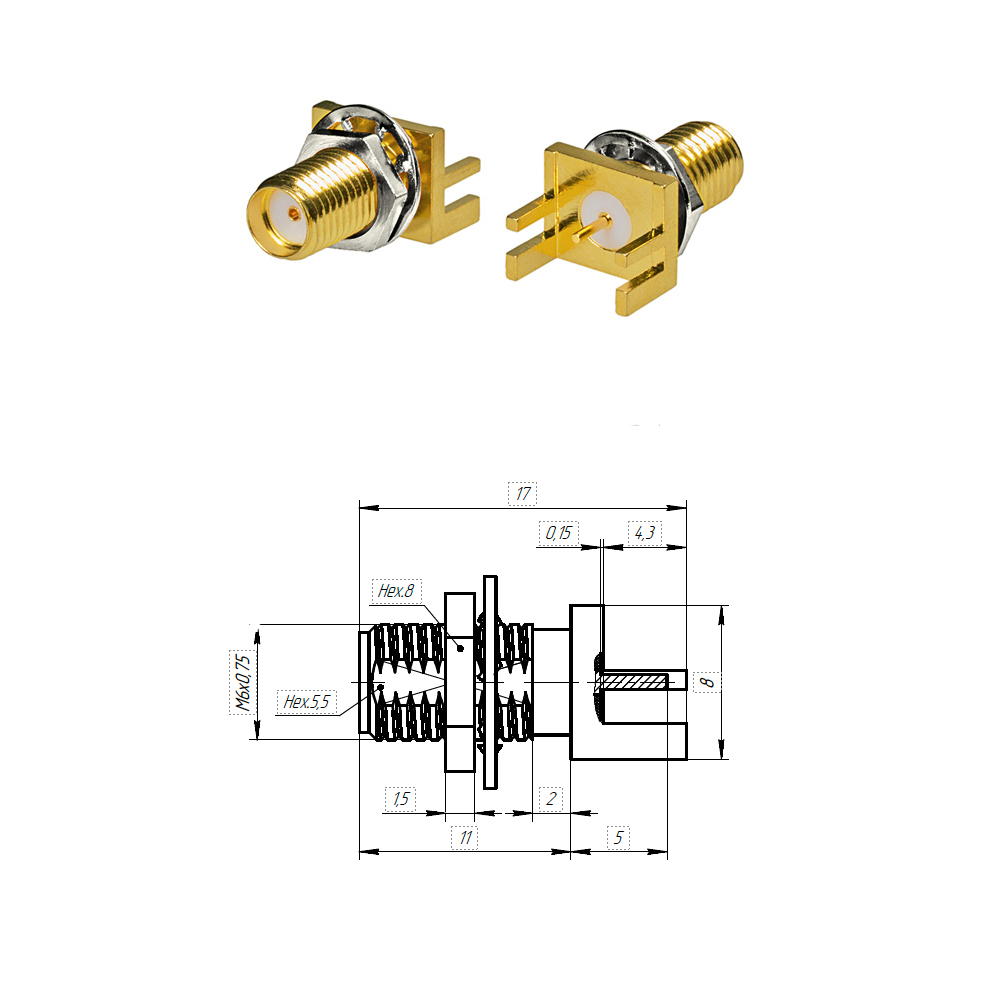

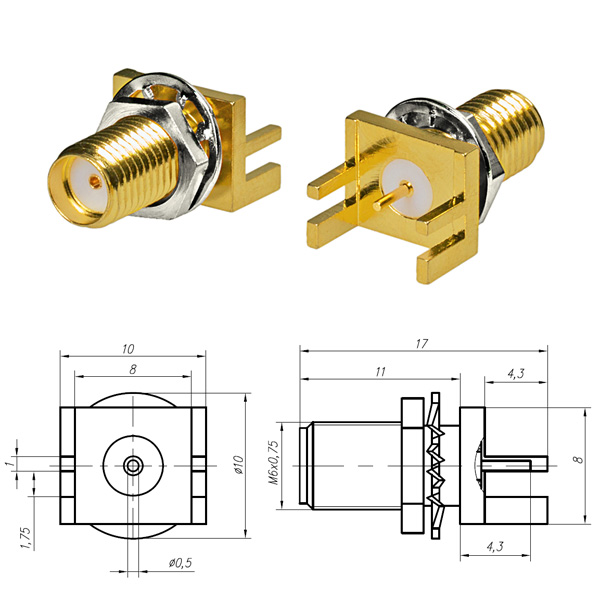

СК9-РПМП-Х-1-077 18 ГГц ≤1,5 розетка прямая на плату - -

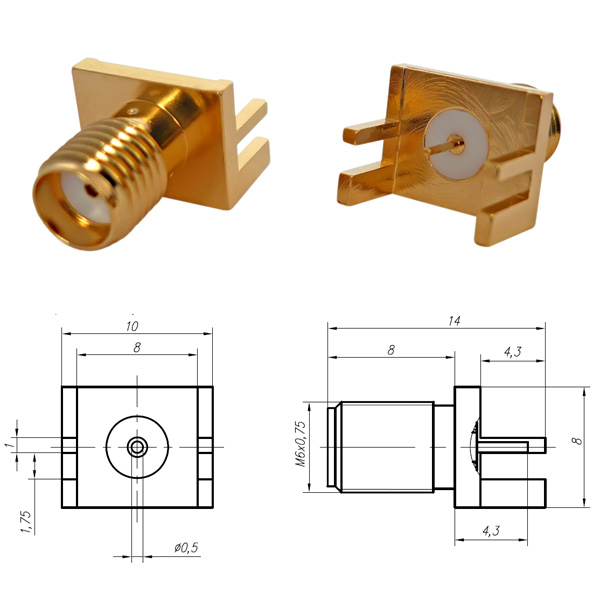

СК9-РПМП-Х-1-078 18 ГГц ≤1,5 розетка прямая на плату - -
СК9-РПМП-Х-1-079 18 ГГц ≤1,5 розетка прямая на плату - -
Розетку на плату угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

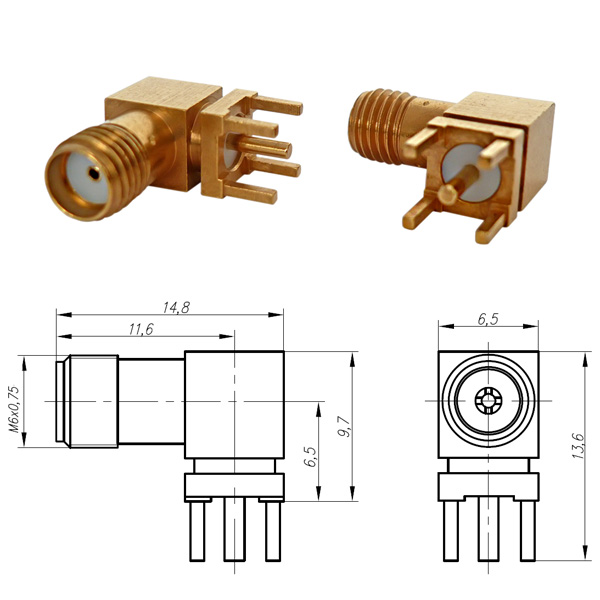

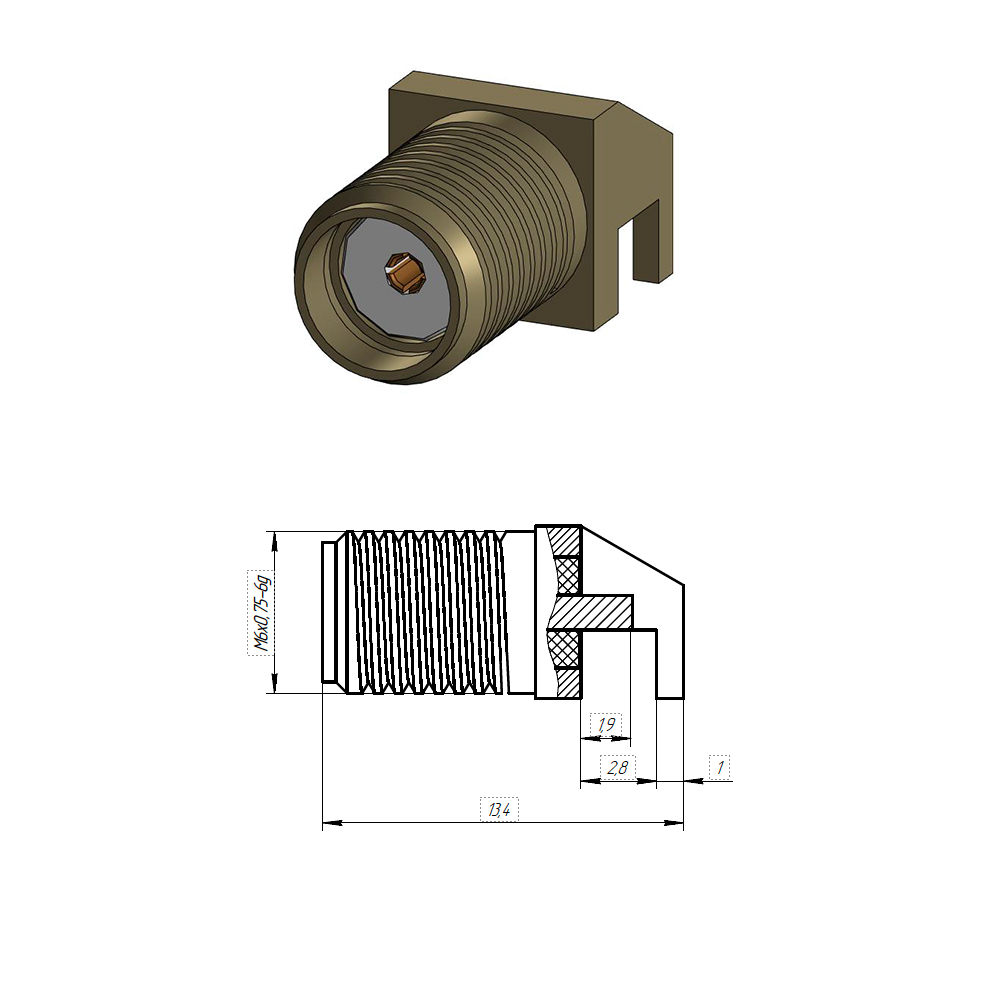

СК9-РПМУ-Х-1-076 6 ГГц ≤1,38 розетка угловая на плату - -

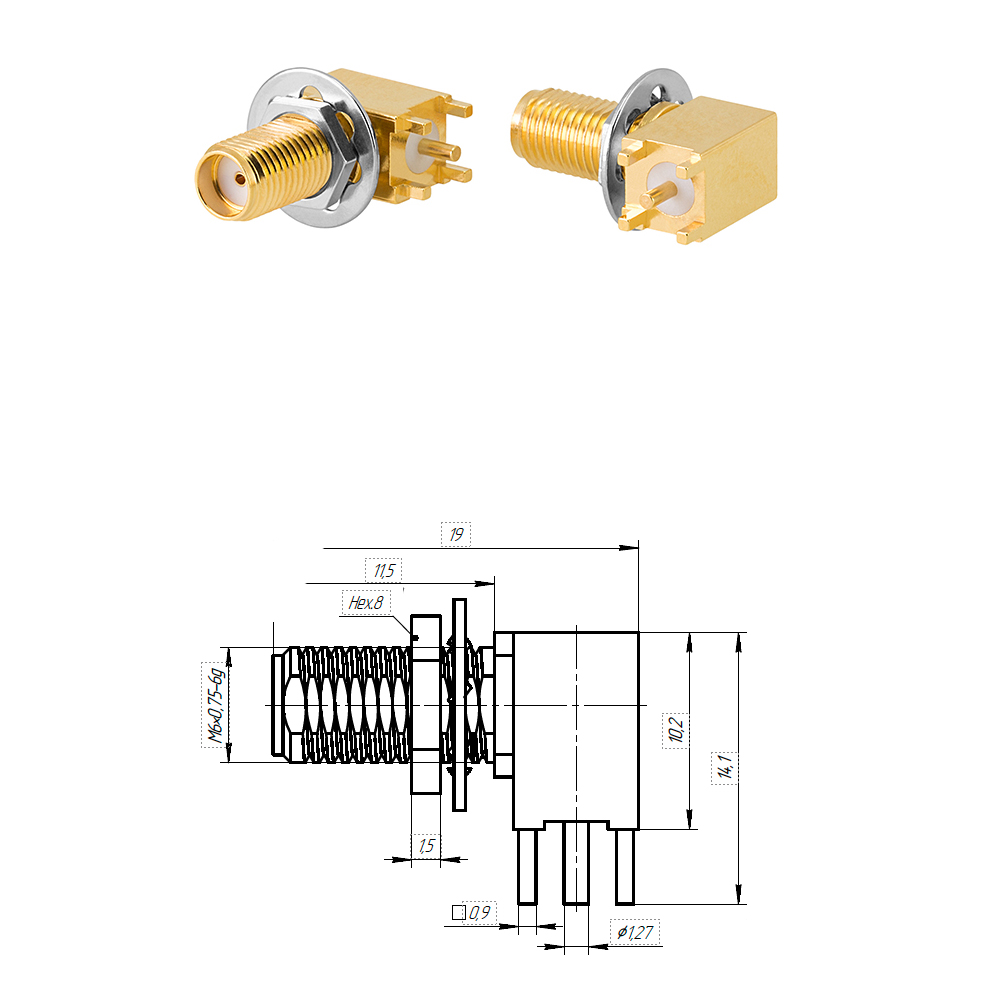

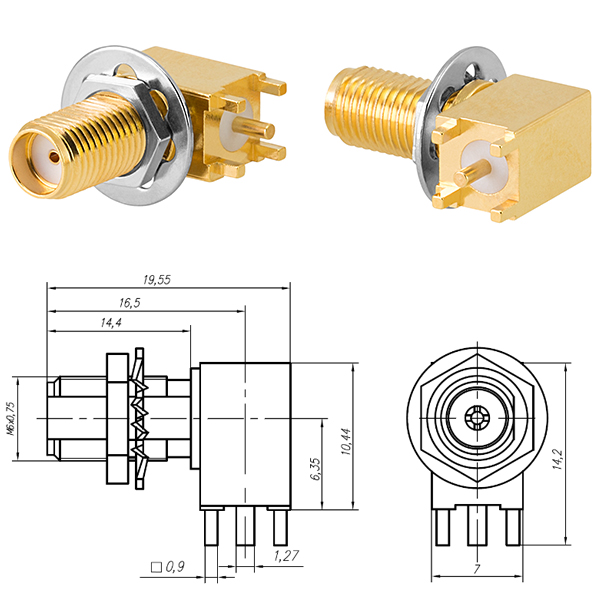

СК9-РПМУ-Х-1-341 6 ГГц ≤1,38 розетка угловая на плату

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

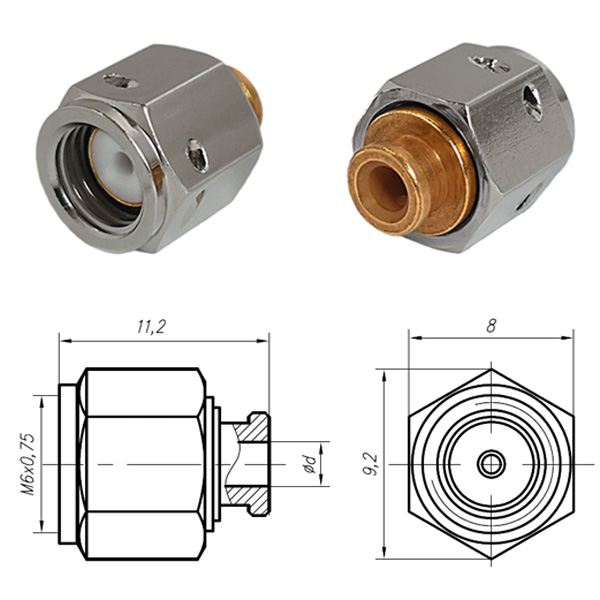

СК9-ВКП-085-1-196 18 ГГц ≤1,17 вилка кабельная прямая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 d=2,3 mm
СК9-ВКП-2.25-1-197 18 ГГц ≤1,15 вилка кабельная прямая РК50-2-25, РК50-2-28, SUCOFORM 113 FEP, SF-100 d=3,0 mm
СК9-ВКП-141-1-198 18 ГГц ≤1,15 вилка кабельная прямая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 d=3,7 mm
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

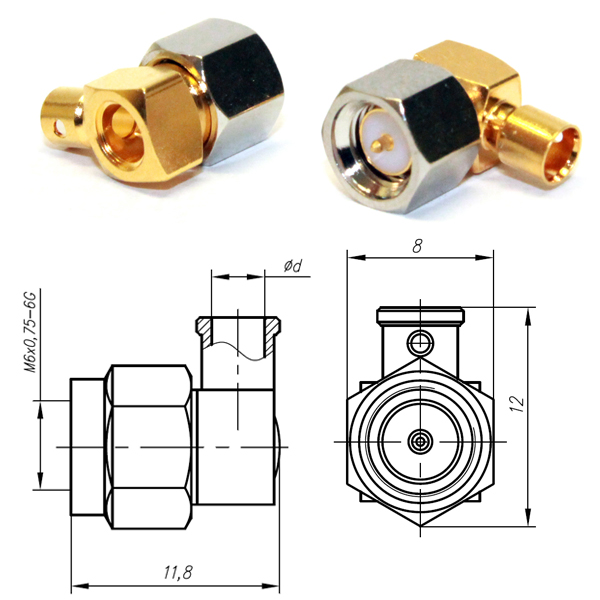

СК9-ВКУ-047-1-059 18 ГГц ≤1,30 вилка кабельная угловая EZ47 TP/M17, SR-047 D=1,25 mm
СК9-ВКУ-1.22-1-058 18 ГГц ≤1,30 вилка кабельная угловая РК50-1-22 D=1,4 mm
СК9-ВКУ-2,25-1-044 18 ГГц ≤1,20 вилка кабельная угловая РК50-2-25, SF-100FEP, SUCOFORM 113 FEP D=3,0 mm

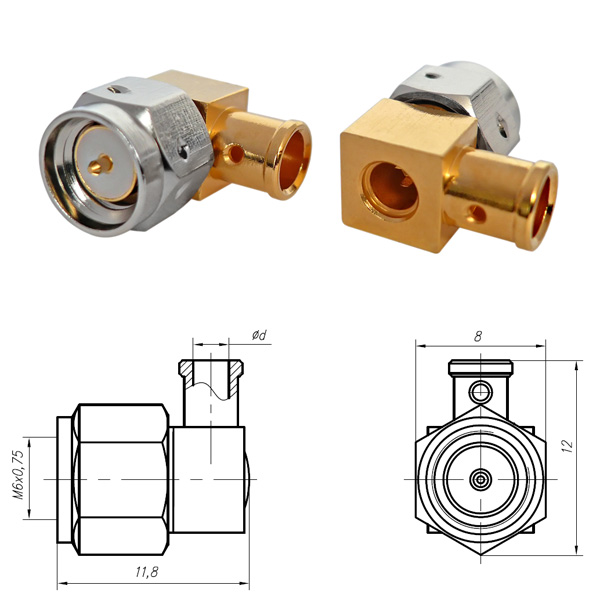

СК9-ВКУ-086-1-115 18 ГГц ≤1,35 вилка кабельная угловая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 D=2,3 mm

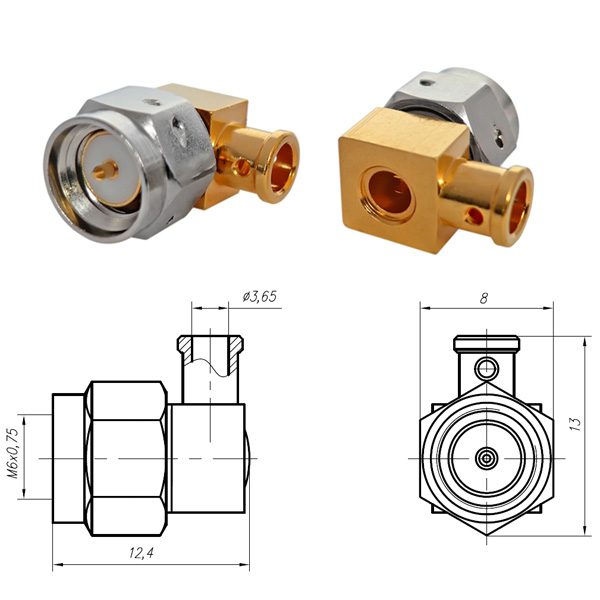

СК9-ВКУ-141-1-170 18 ГГц ≤1,25 вилка кабельная угловая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141

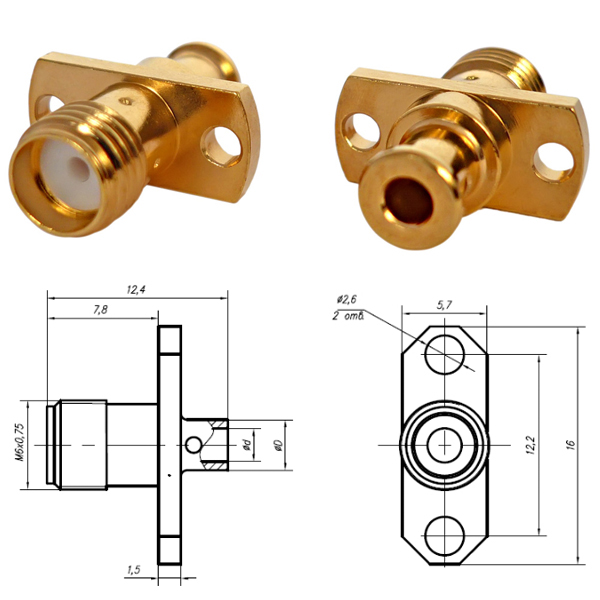

Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

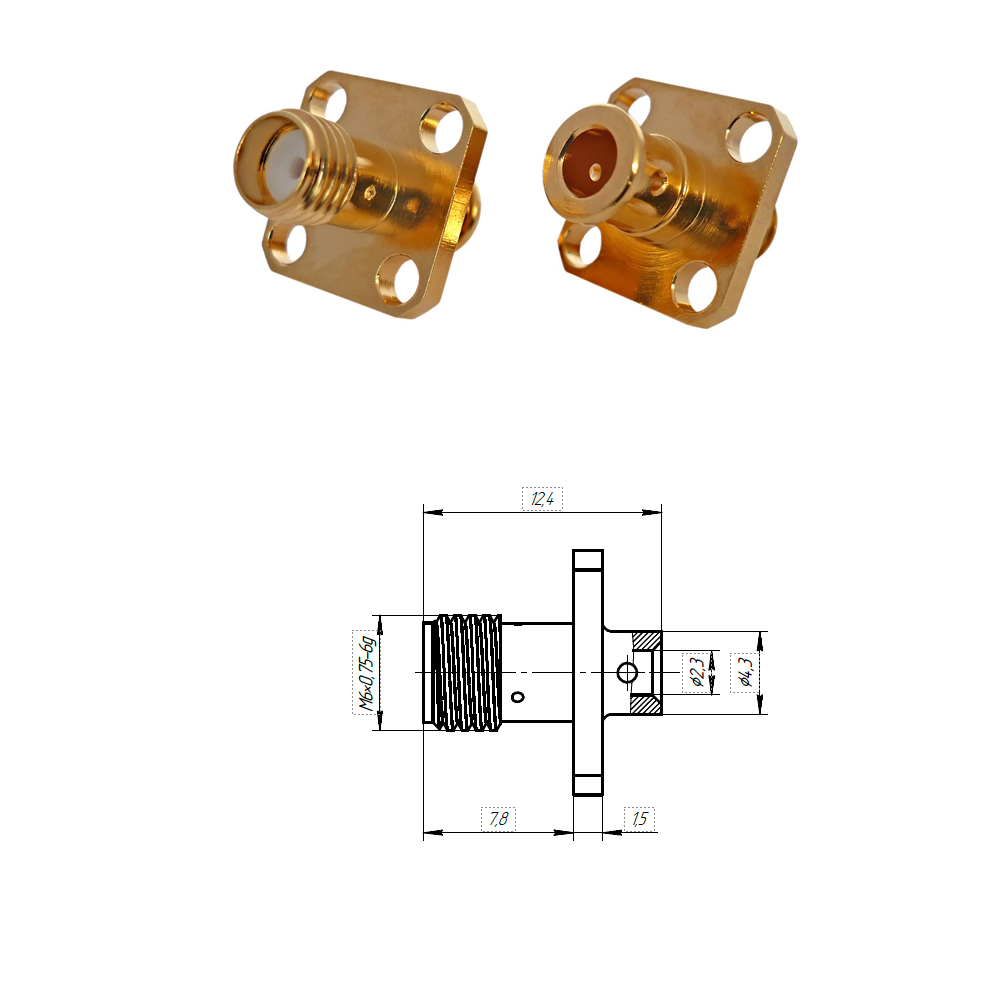

СК9-РФКП-085-1-303 18 ГГц ≤1,17 розетка кабельная фланцевая SR-085, SF-085, RG-405, PK50-1,5-22, SUC0F0RM 086 FEP
СК9-РФКП-085-1-306 18 ГГц ≤1,17 розетка кабельная фланцевая SR-085, SF-085, RG-405, PK50-1,5-22, SUC0F0RM 086 FEP D=2,3 mm, D1=4,3 mm
СК9-РФКП-141-1-305 18 ГГц ≤1,15 розетка кабельная фланцевая SR-141, SF-141, RG-402, SUC0F0RM 141 FEP, РК50-3-28, РК50-3-29
СК9-РФКП-141-1-308 18 ГГц ≤1,15 розетка кабельная фланцевая SR-141, SF-141, RG-402, SUC0F0RM 141 FEP, РК50-3-28, РК50-3-29 D=3,7 mm, D1=5,7 mm
СК9-РФКП-2.25-1-304 18 ГГц ≤1,15 розетка кабельная фланцевая SUC0F0RM 113 FEP, SF 100, РК50-2-25, РК50-2-28
СК9-РФКП-2.25-1-307 18 ГГц ≤1,15 розетка кабельная фланцевая SUC0F0RM 113 FEP, SF 100, РК50-2-25, РК50-2-28 D=3,0 mm, D1=5,0 mm

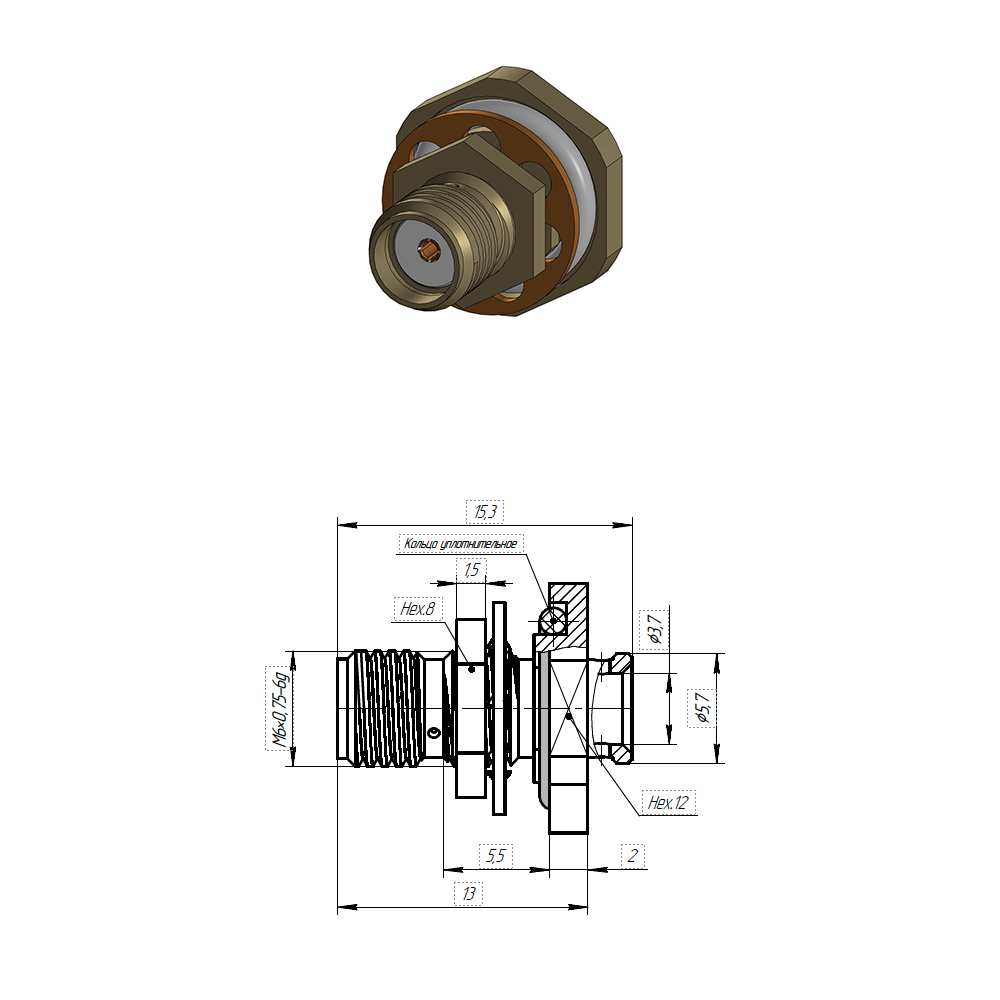

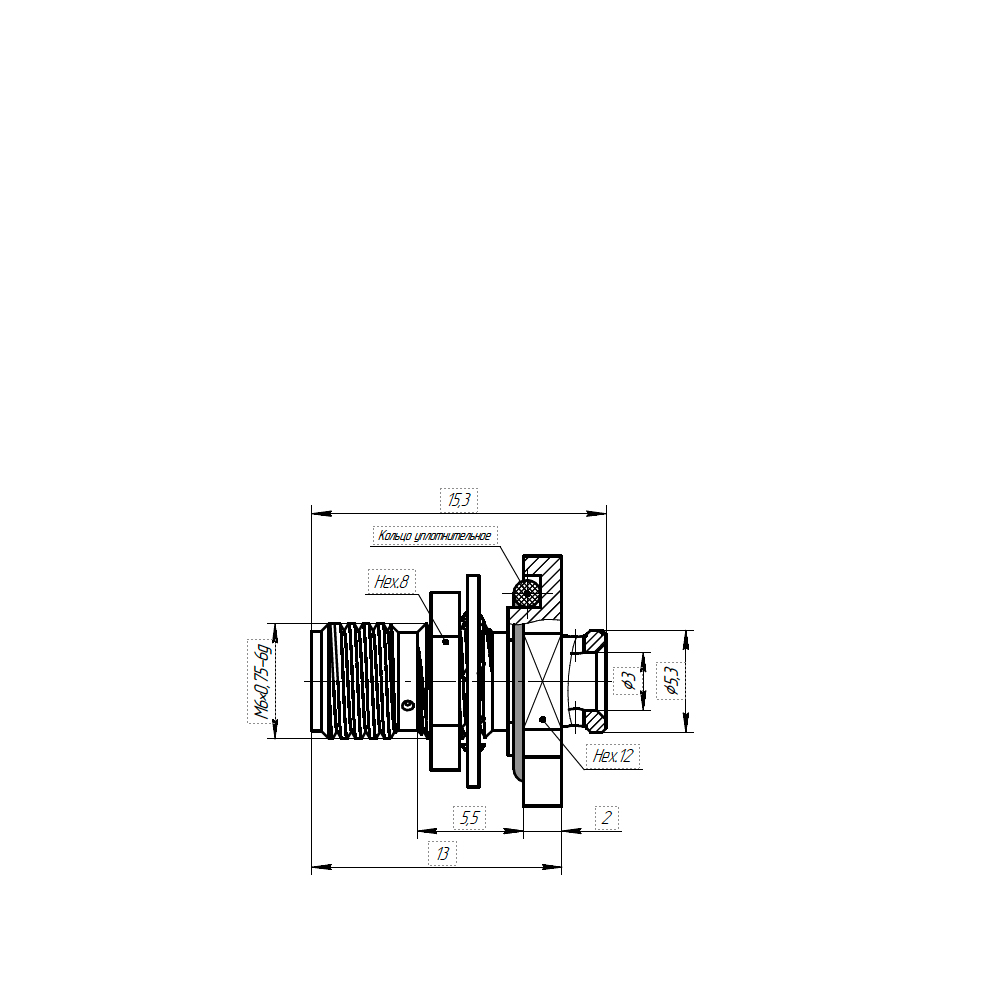

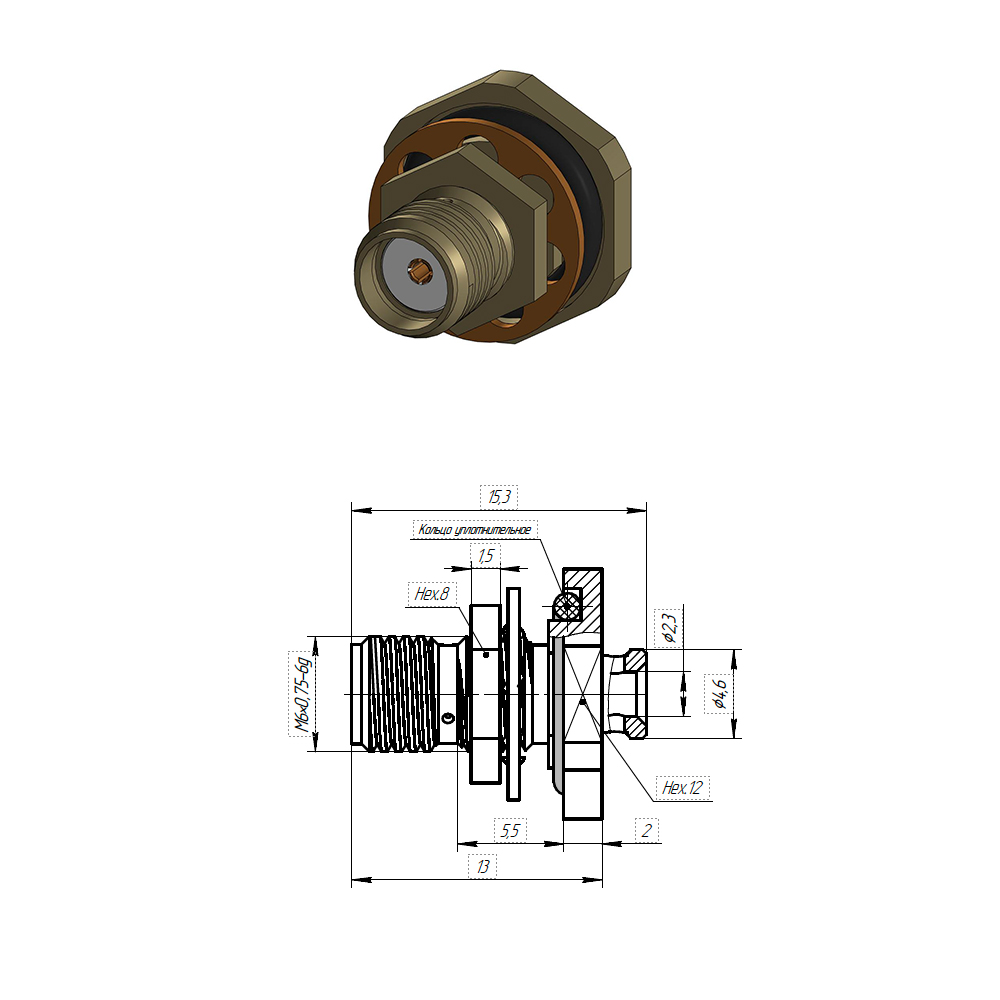

Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
СК9-РПКП-0,6.21-1-056 18 ГГц ≤1,25 розетка приборно-кабельная РК50-0,6-21, SR-034 D=1,3 mm
СК9-РПКП-0,6.25-1-057 18 ГГц ≤1,25 розетка приборно-кабельная РК50-0,6-25 D=0,95 mm

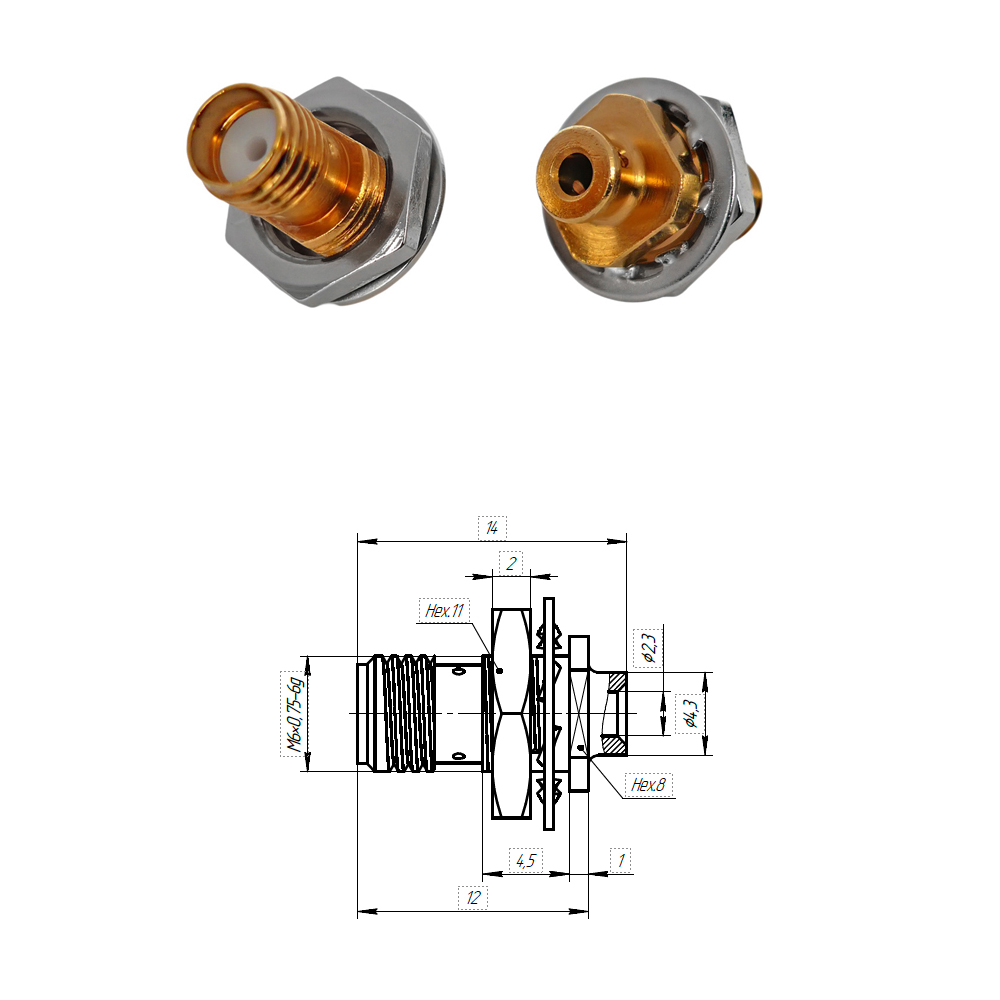

СК9-РПКП-085-1-242 18 ГГц ≤1,17 розетка приборно-кабельная SR-085, SF-085, RG-405, PK50-1,5-22, SUC0F0RM 086 FEP D=2,3 mm, D1=4,3 mm

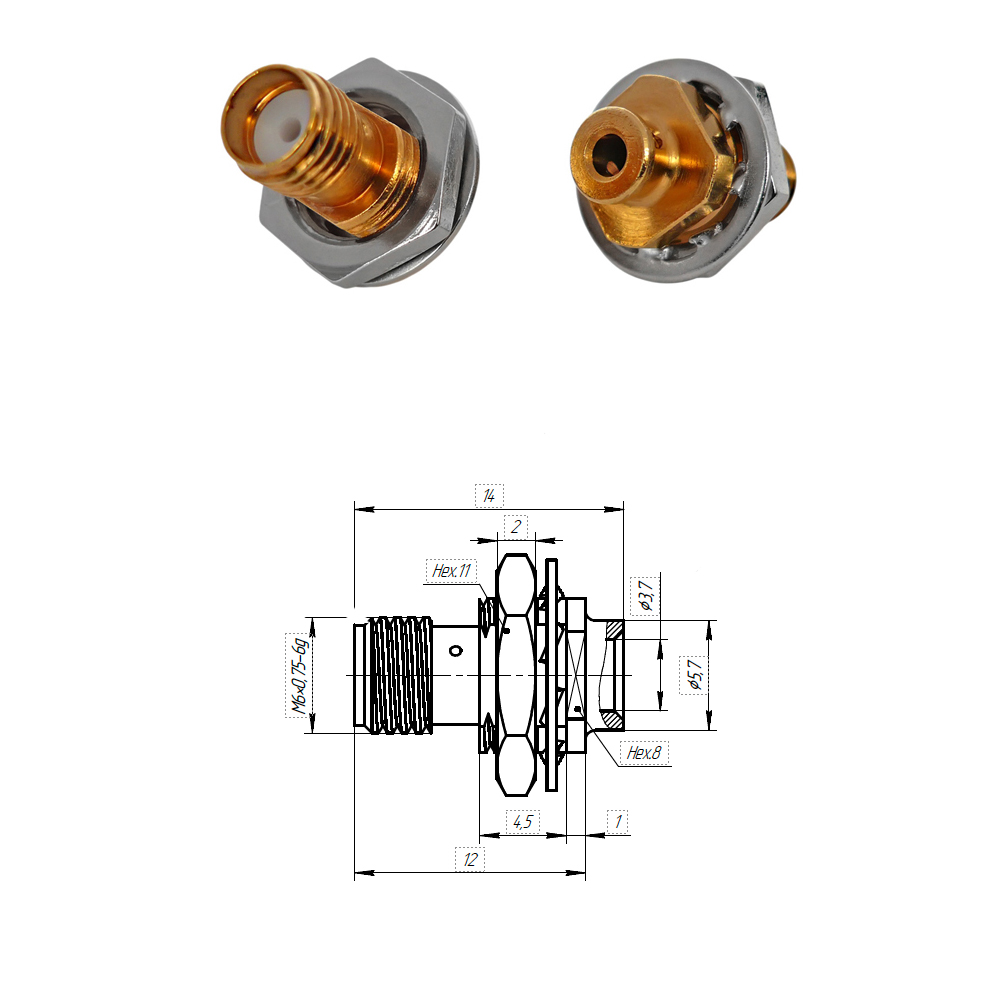

СК9-РПКП-141-1-244 18 ГГц ≤1,15 розетка приборно-кабельная SR-141, SE-141, RG-402, SUCOFORM 141 FEP, PK50-3-28, PK50-3-29 D=3,7 mm, D1=5,7 mm

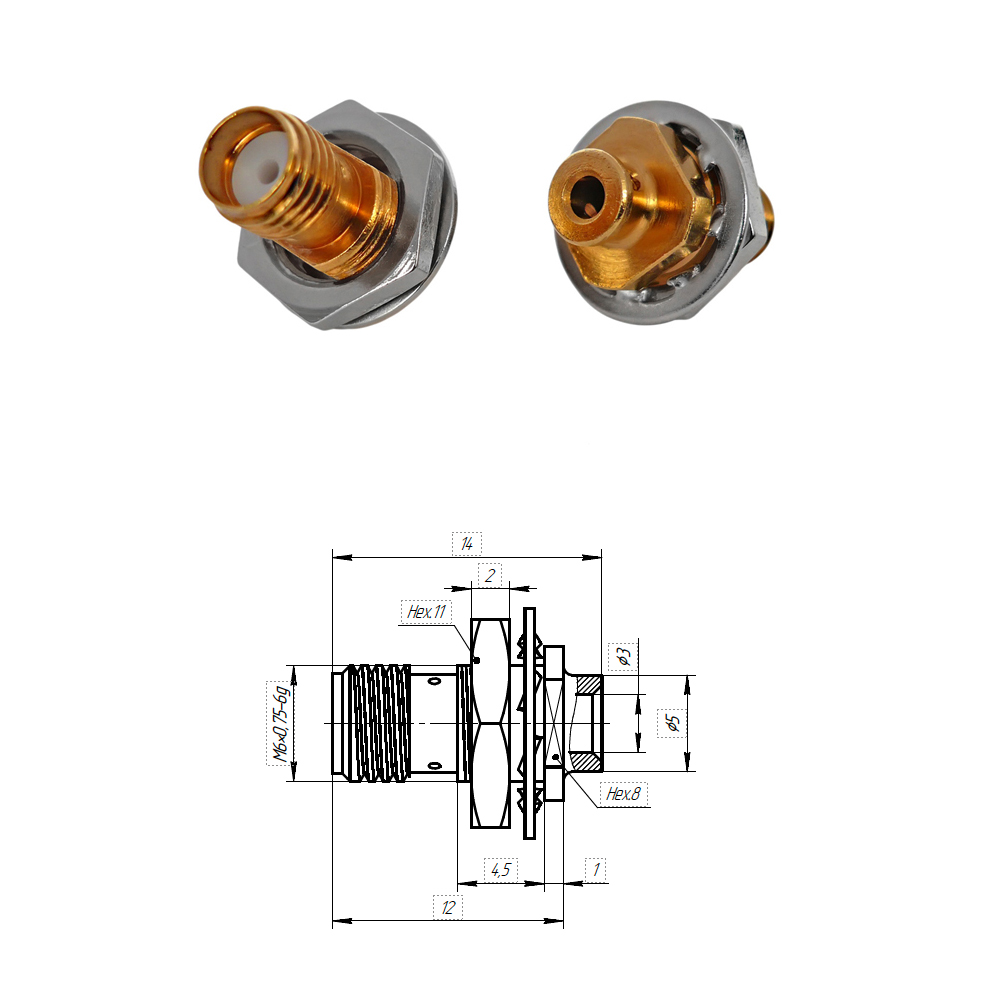

СК9-РПКП-2.25-1-243 18 ГГц ≤1,15 розетка приборно-кабельная SUC0F0RM 113 FEP, SF 100, РК50-2-25, РК50-2-28 D=3,0 mm, D1=5,0 mm

Соединители приборные

Вилки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

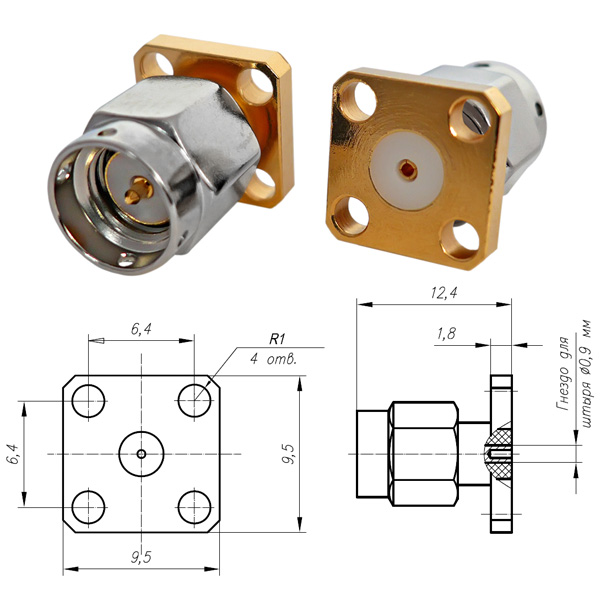

СК9-ВБФП-Х-1-104 18 ГГц ≤1,41 вилка приборная фланцевая - штыри АМРУ.715113.001, АМРУ.715314.001

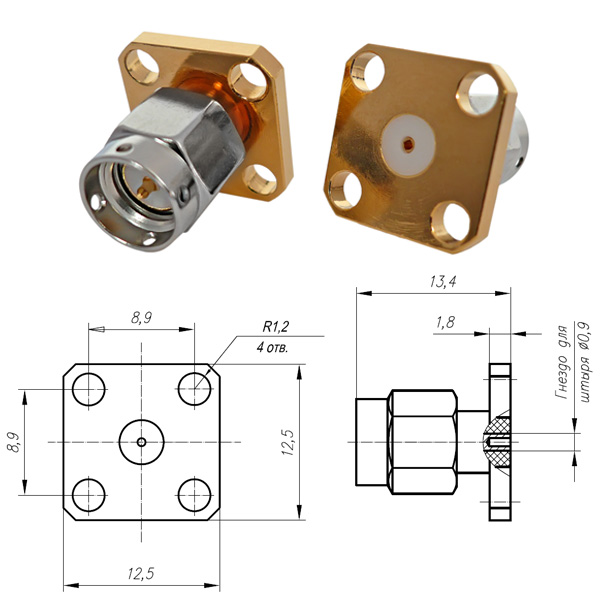

СК9-ВБФП-Х-1-105 18 ГГц ≤1,41 вилка приборная фланцевая - штыри АМРУ.715113.001, АМРУ.715314.001

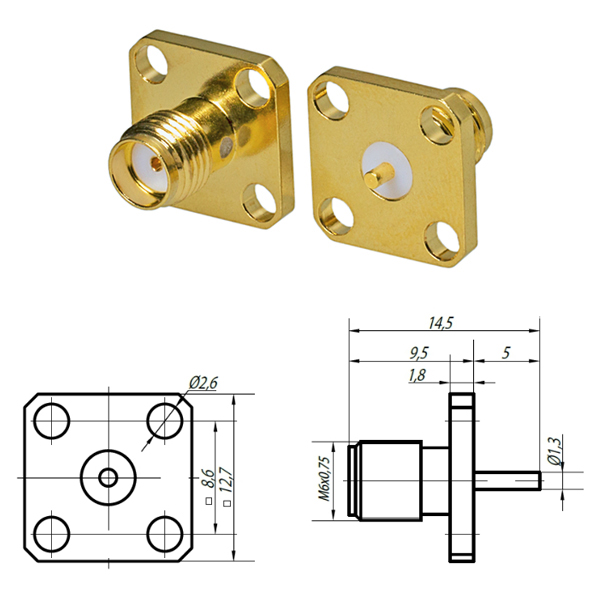

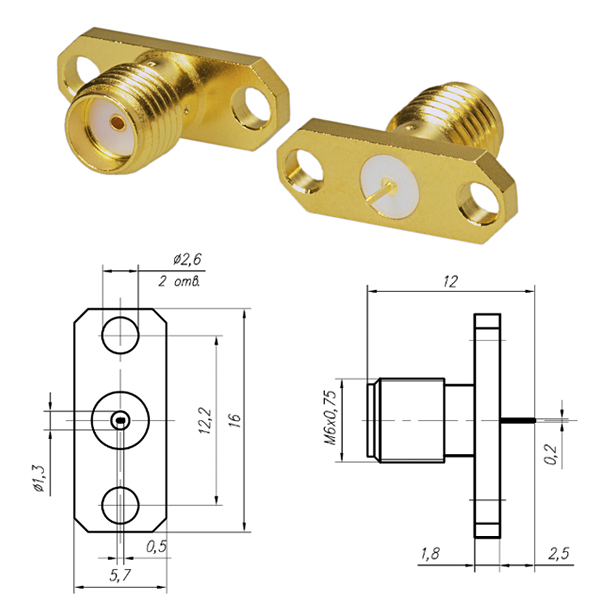

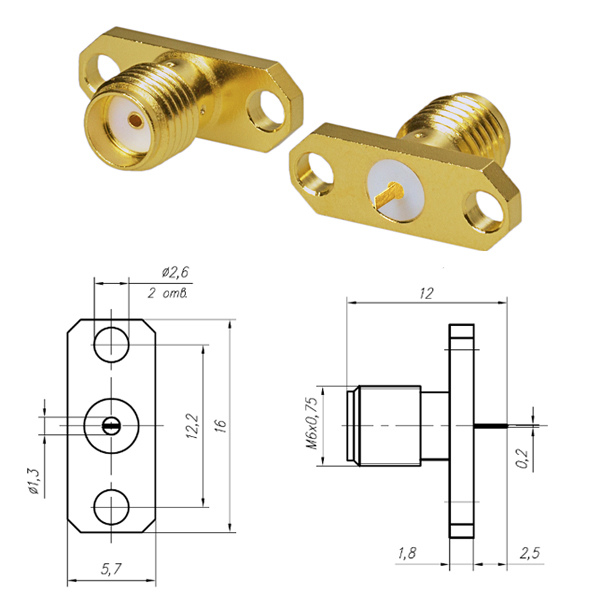

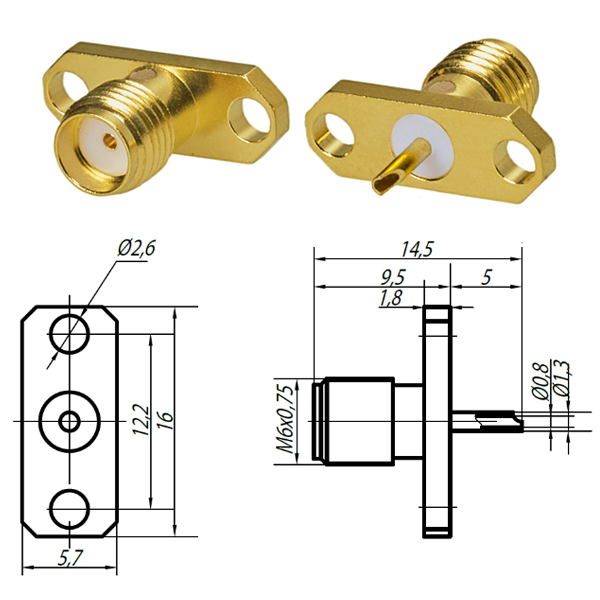

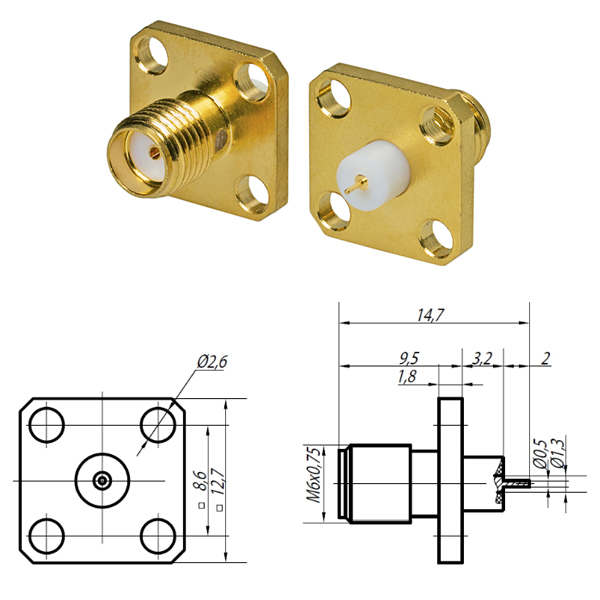

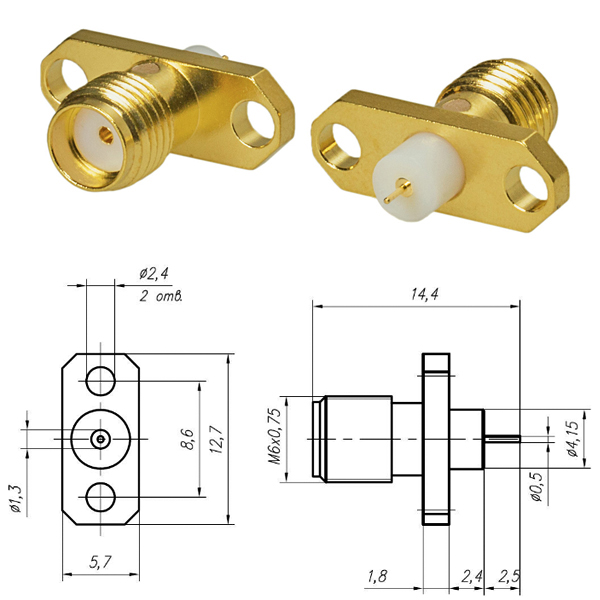

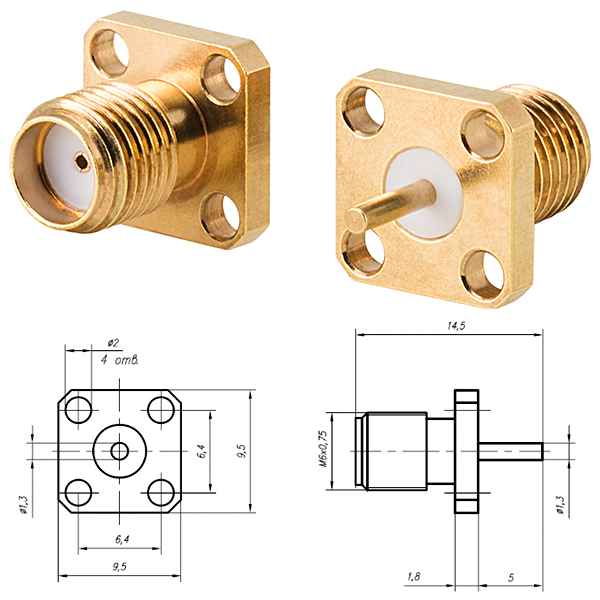

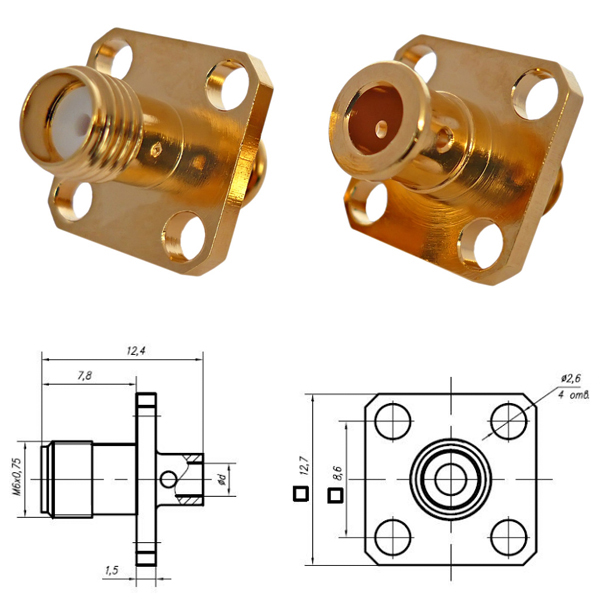

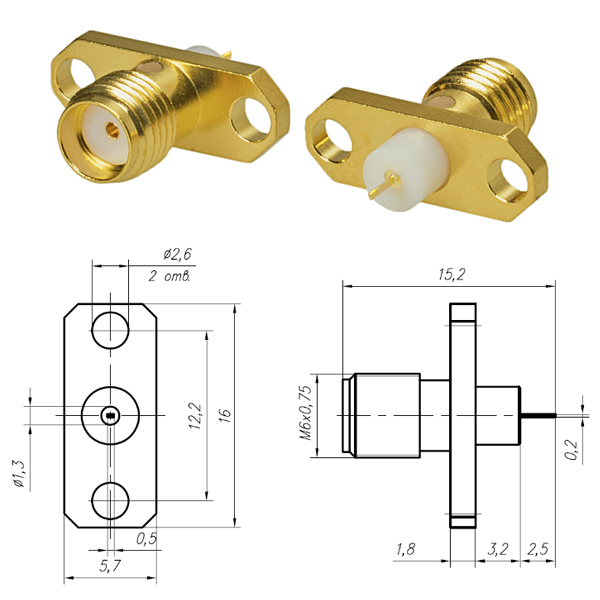

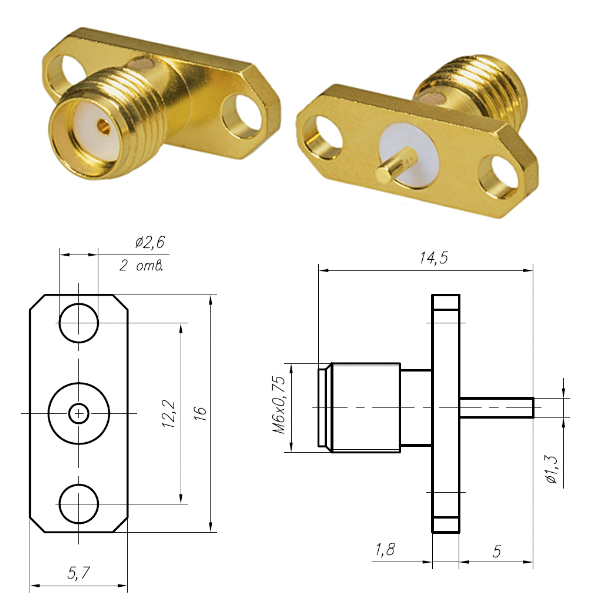

Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

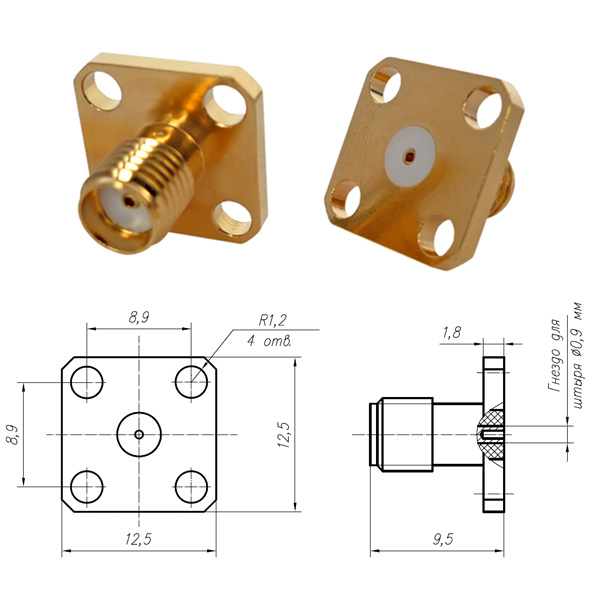

СК9-РБФП-Х-1-103 18 ГГц ≤1,41 розетка приборная фланцевая - штыри АМРУ.715113.001, АМРУ.715314.001

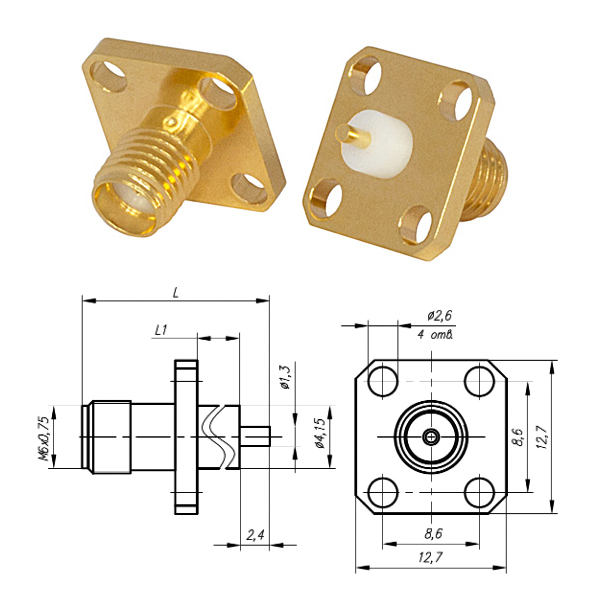

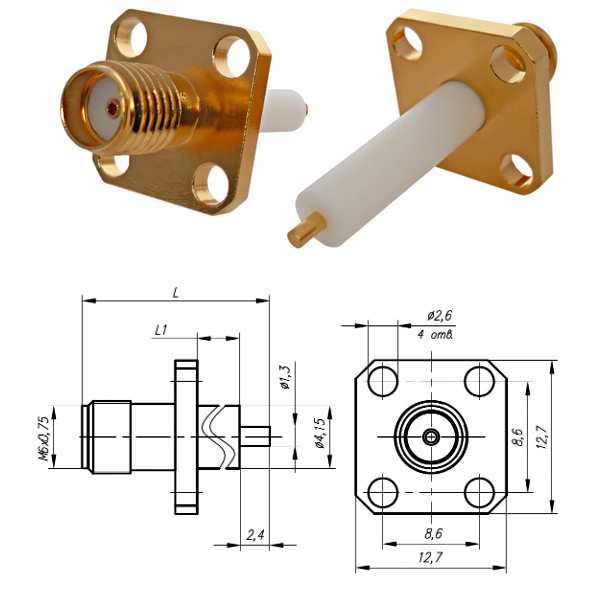

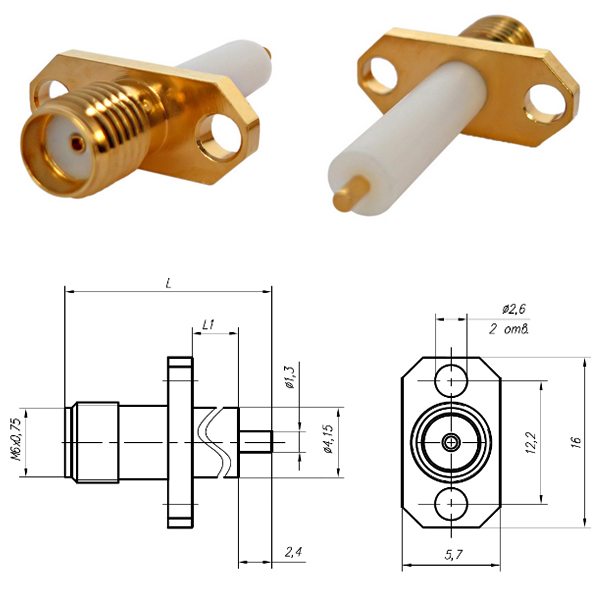

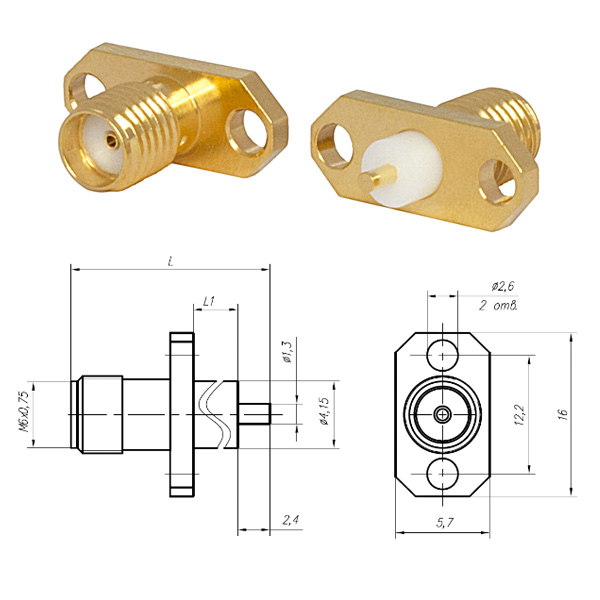

СК9-РБФП-Х-1-173 18 ГГц ≤1,25 розетка приборная фланцевая - L=14,3 mm, L1=2,4 mm
СК9-РБФП-Х-1-174 18 ГГц ≤1,25 розетка приборная фланцевая - L=16,9 mm, L1=5,0 mm
СК9-РБФП-Х-1-175 18 ГГц ≤1,25 розетка приборная фланцевая - L=26,9 mm, L1=15,0 mm
СК9-РБФП-Х-1-176 18 ГГц ≤1,25 розетка приборная фланцевая - L=14,3 mm, L1=2,4 mm
СК9-РБФП-Х-1-177 18 ГГц ≤1,25 розетка приборная фланцевая - L=16,9 mm, L1=5,0 mm
СК9-РБФП-Х-1-178 18 ГГц ≤1,25 розетка приборная фланцевая - L=26,9 mm, L1=15,0 mm

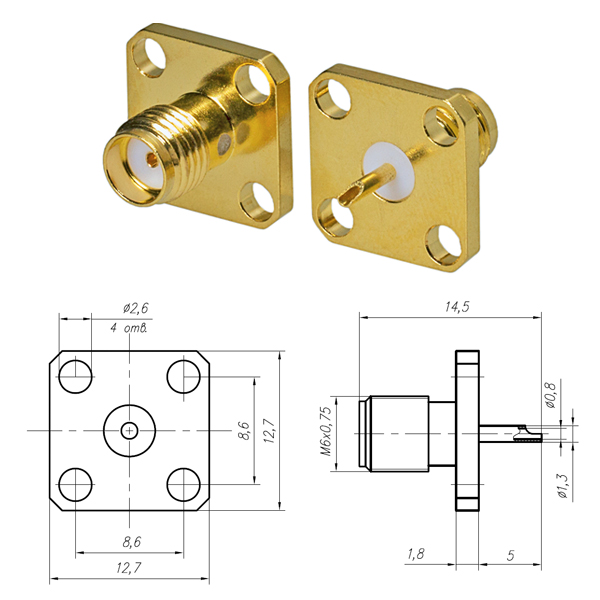

СК9-РБФП-Х-1-259 18 ГГц ≤1,25 розетка приборная фланцевая - -
СК9-РБФП-Х-1-260 18 ГГц ≤1,25 розетка приборная фланцевая - -
СК9-РБФП-Х-1-261 18 ГГц ≤1,25 розетка приборная фланцевая - -
СК9-РБФП-Х-1-262 18 ГГц ≤1,25 розетка кабельная фланцевая - -
СК9-РБФП-Х-1-263 18 ГГц ≤1,25 розетка приборная фланцевая - -

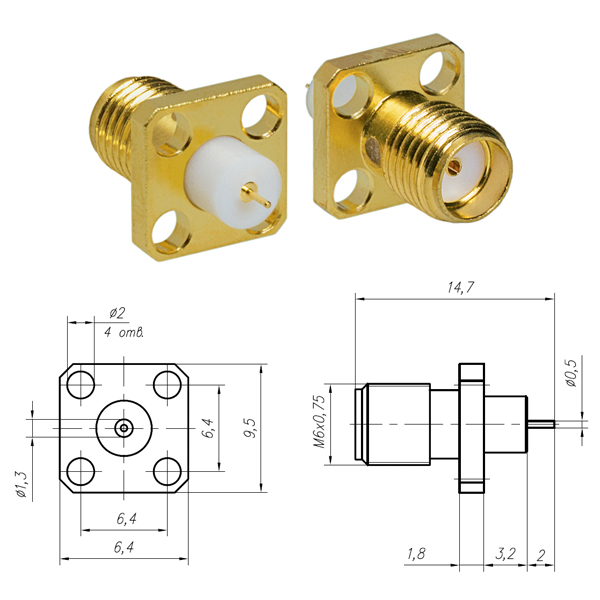

СК9-РБФП-Х-1-264 18 ГГц ≤1,25 розетка приборная фланцевая - -
СК9-РБФП-Х-1-265 18 ГГц ≤1,25 розетка приборная фланцевая - -
СК9-РБФП-Х-1-266 18 ГГц ≤1,25 розетка приборная фланцевая - -

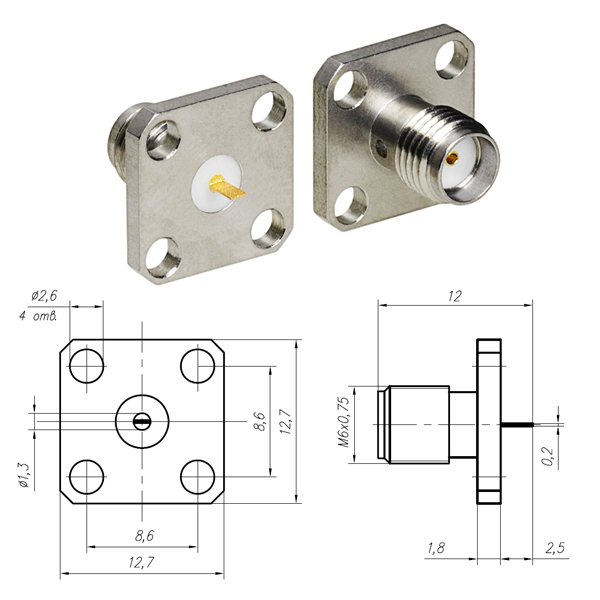

СК9-РБФП-Х-1-267 18 ГГц ≤1,25 розетка приборная фланцевая - -
СК9-РБФП-Х-1-268 18 ГГц ≤1,25 розетка приборная фланцевая - -

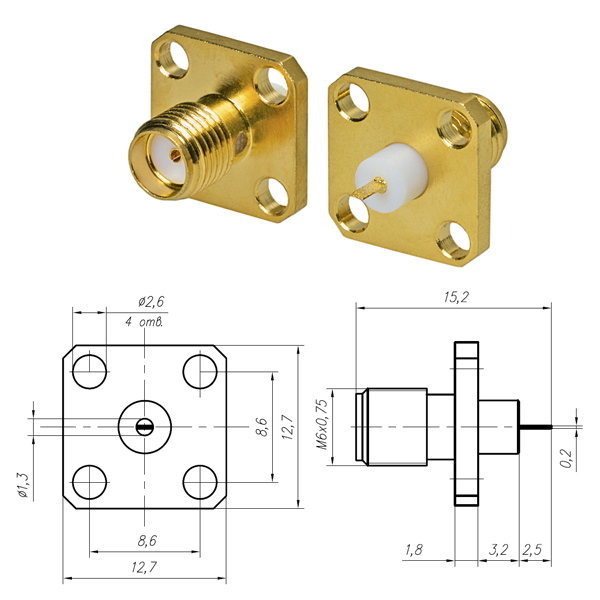

СК9-РБФП-Х-1-269 18 ГГц ≤1,25 розетка приборная фланцевая - -

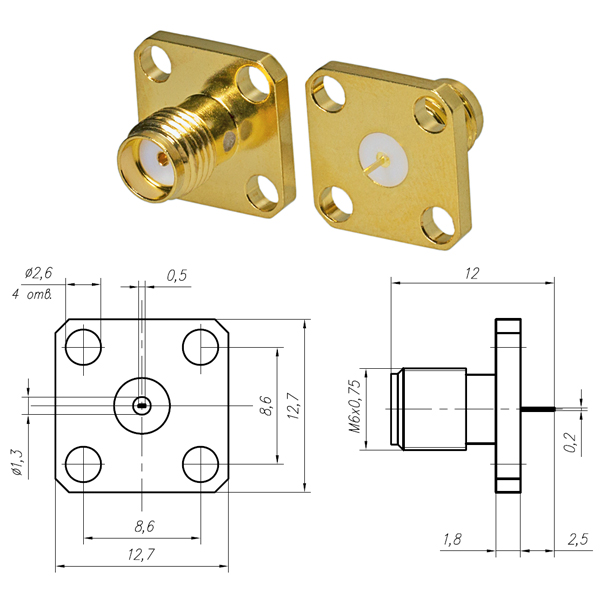

СК9-РБФП-Х-1-270 18 ГГц ≤1,25 розетка приборная фланцевая - -
СК9-РБФП-Х-1-271 18 ГГц ≤1,25 розетка приборная фланцевая - -

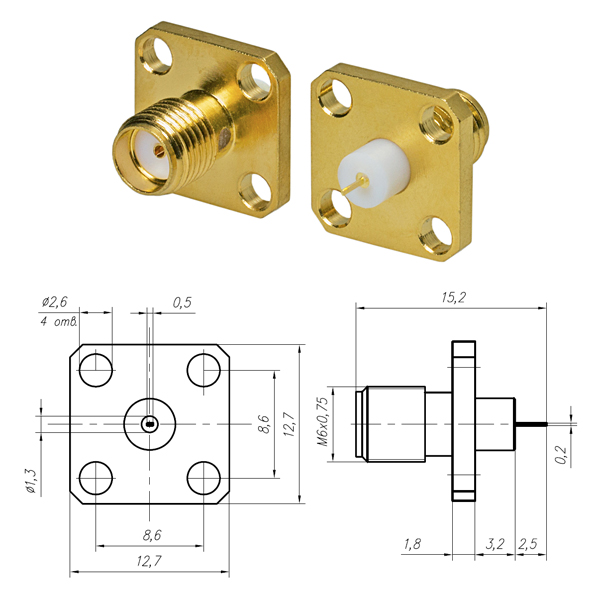

СК9-РБФП-Х-1-272 18 ГГц ≤1,25 розетка приборная фланцевая - -
СК9-РБФП-Х-1-274 18 ГГц ≤1,25 розетка приборная фланцевая - -

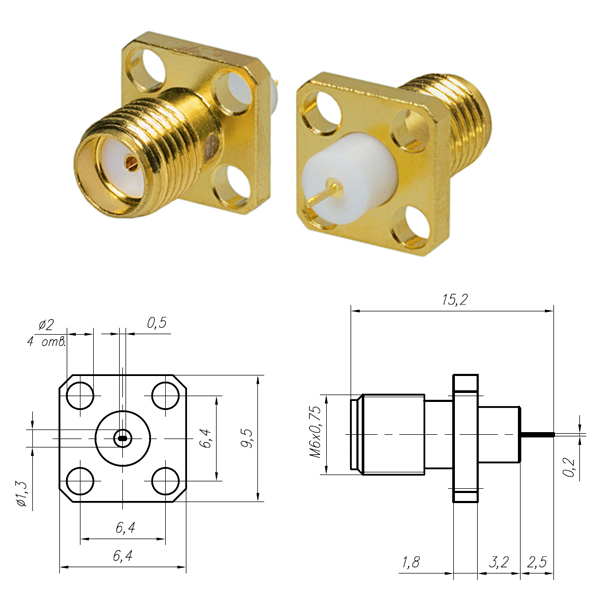

СК9-РБФП-Х-1-273 18 ГГц ≤1,25 розетка приборная фланцевая - -

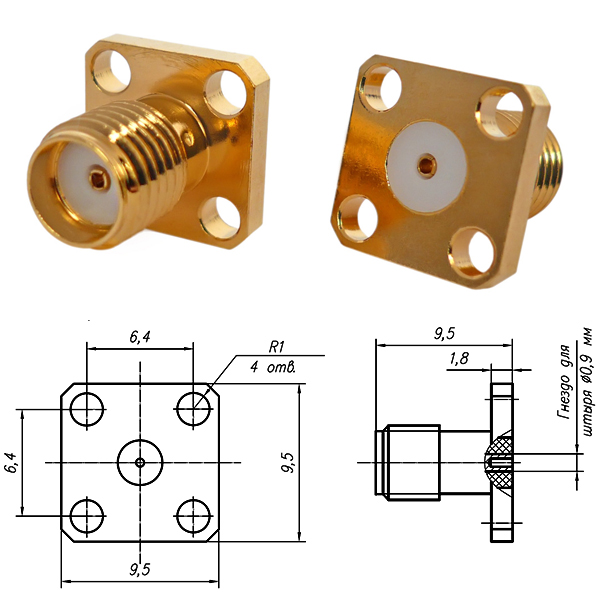

СК9-РБФП-Х-1-102 18 ГГц ≤1,41 розетка приборная фланцевая - Штырь АМРУ.715113.001 диаметром 0,9 мм, Штырь АМРУ.715314.001 диаметром 0,9 мм

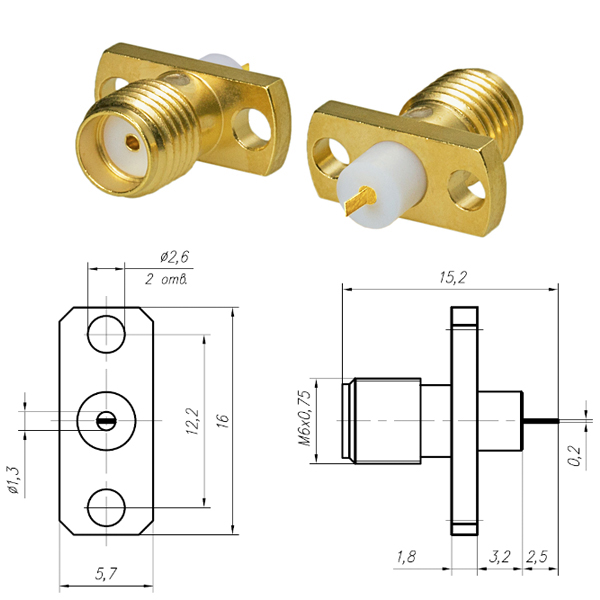

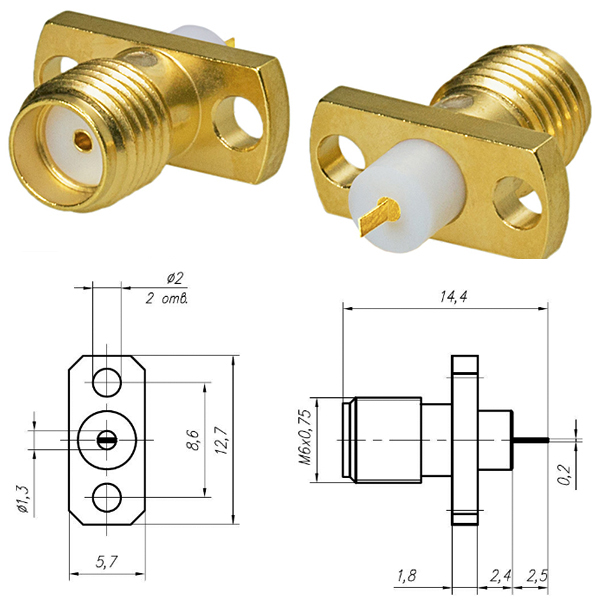

СК9-РБФП-Х-1-300/2,4 18 ГГц ≤1,25 розетка приборная фланцевая - Ф=0,2

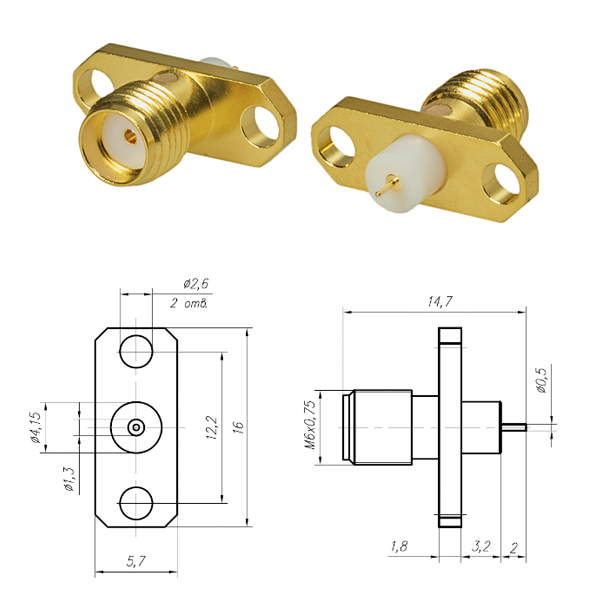

СК9-РБФП-Х-1-321/2,4 18 ГГц ≤1,25 розетка приборная фланцевая - Ф=0,5
СК9-РБФП-Х-1-335 18 ГГц ≤1,25 розетка приборная фланцевая
