Межканальные коаксиальные переходы

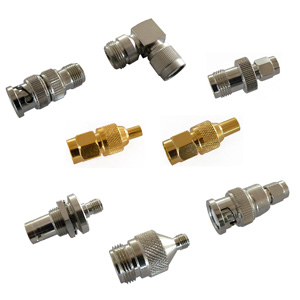

Коаксиальные переходы предназначены для соединения (адаптации) между собой коаксиальных трактов с различными присоединительными размерами, стандартами или видами коаксиальных соединителей.

Межканальные переходы предназначены для соединения (адаптации) различных блоков ВЧ/СВЧ аппаратуры в пределах коаксиального тракта с различными присоединительными размерами.

Коаксиальные переходы, представленные на нашем сайте, обладают высокими электрическими и эксплуатационными характеристиками.

Межканальные переходы 50 Ом (собственное производство)

Тип III - Тип IX
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

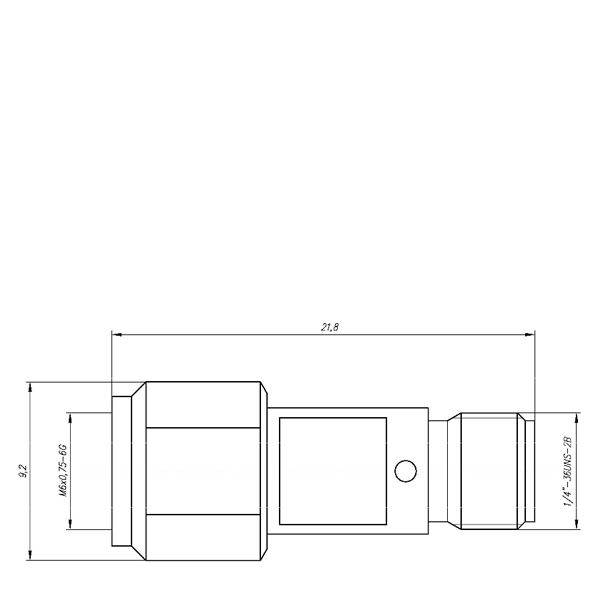

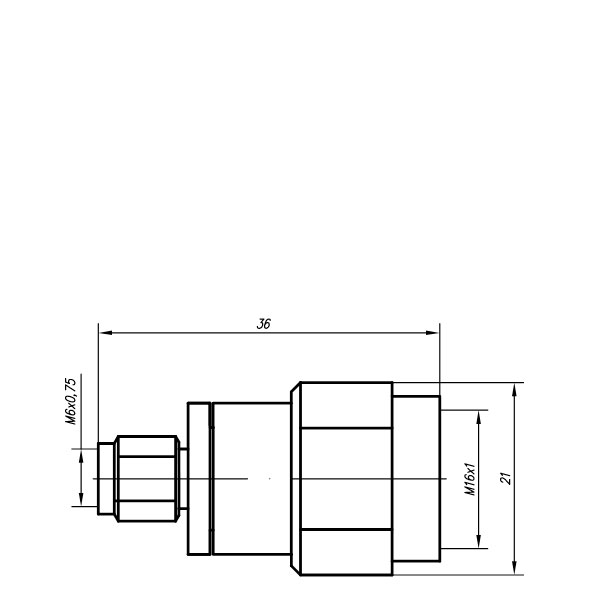

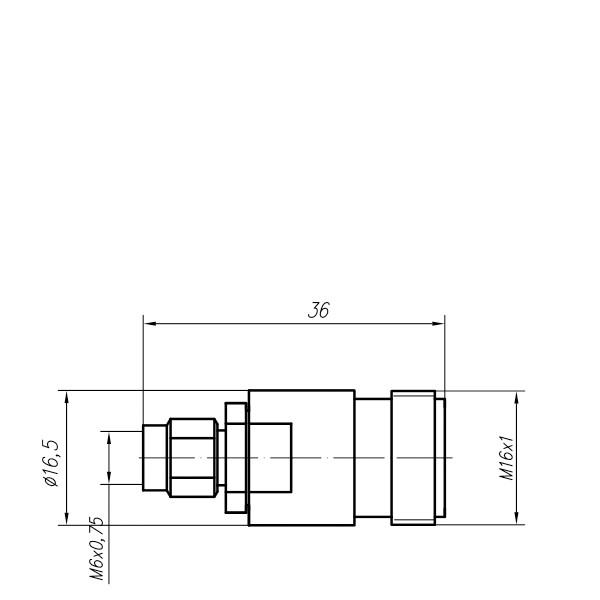

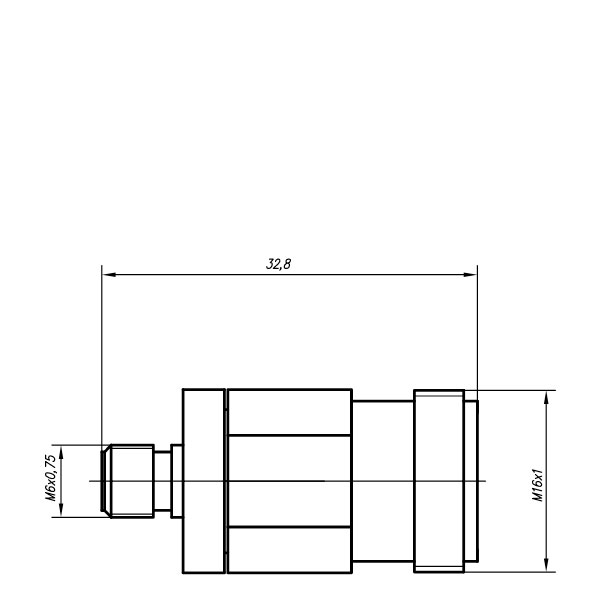

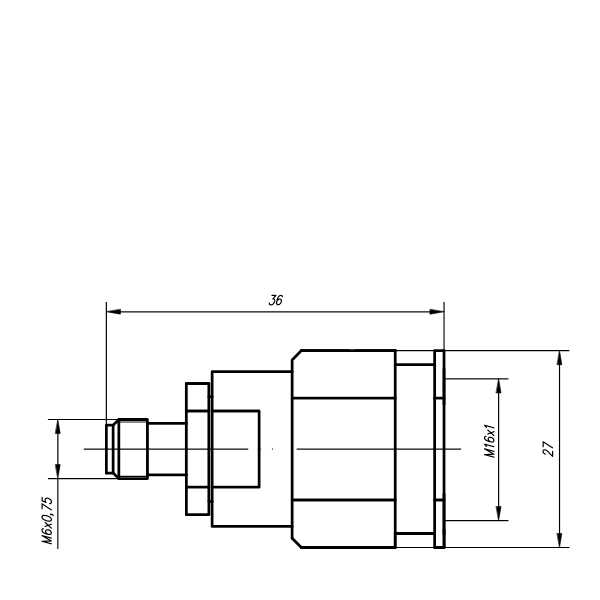

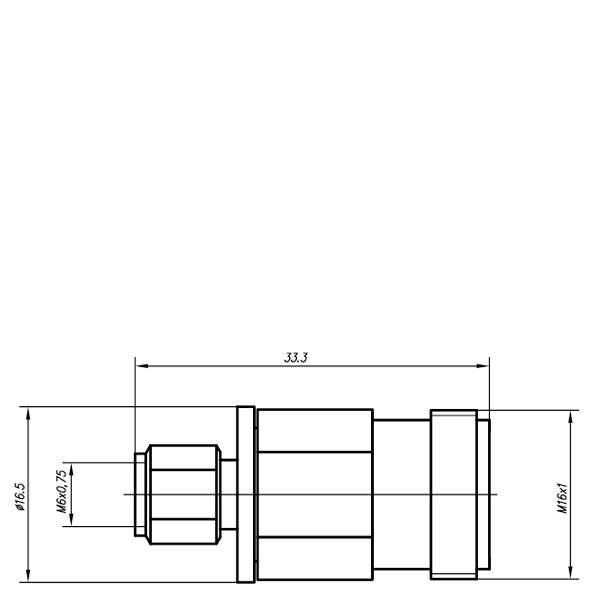

КП-РВ2-III-IX/1-5.М Тип III (розетка) - Тип IX (вилка) АМРУ.434541.059-06 8 ГГц ≤1,15

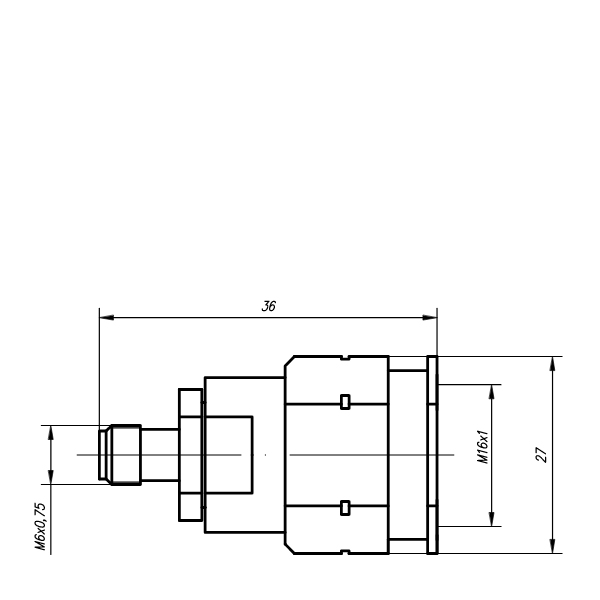

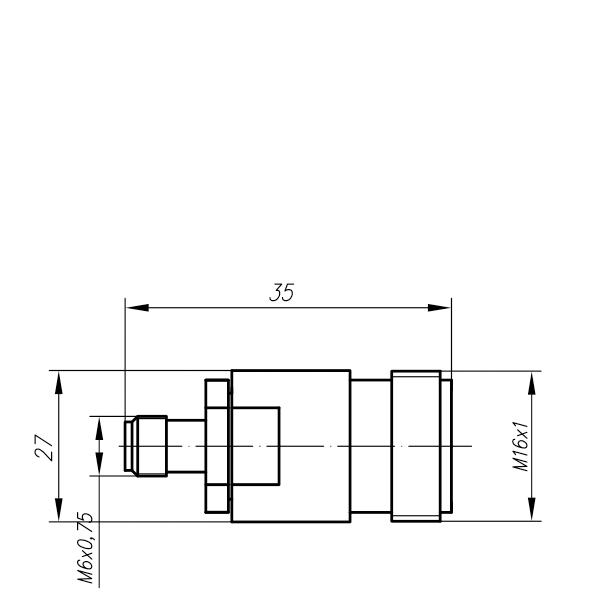

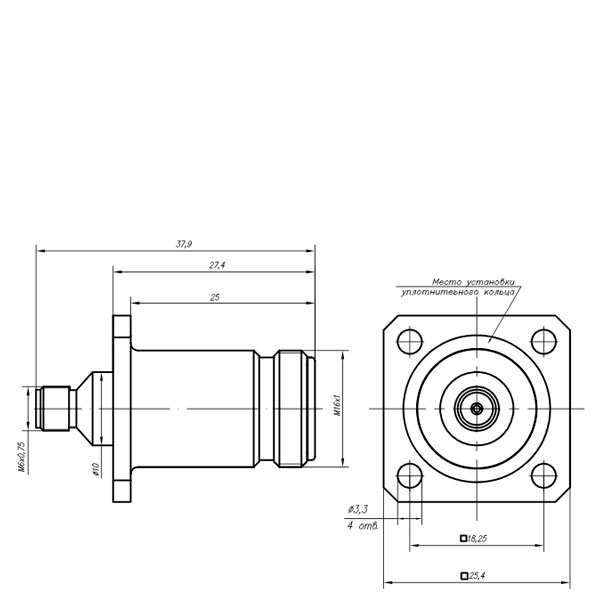

КП-РР2-III-IX/1-5.М Тип III (розетка) - Тип IX (розетка) АМРУ.434541.057-02 8 ГГц ≤1,15
Тип III - Тип IV
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

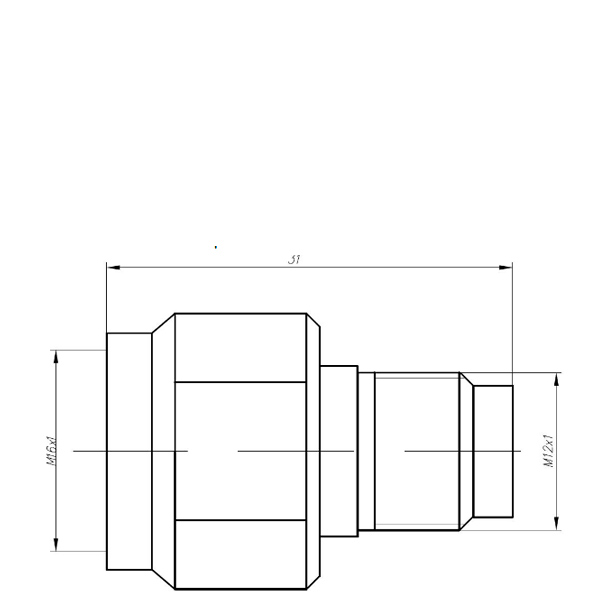

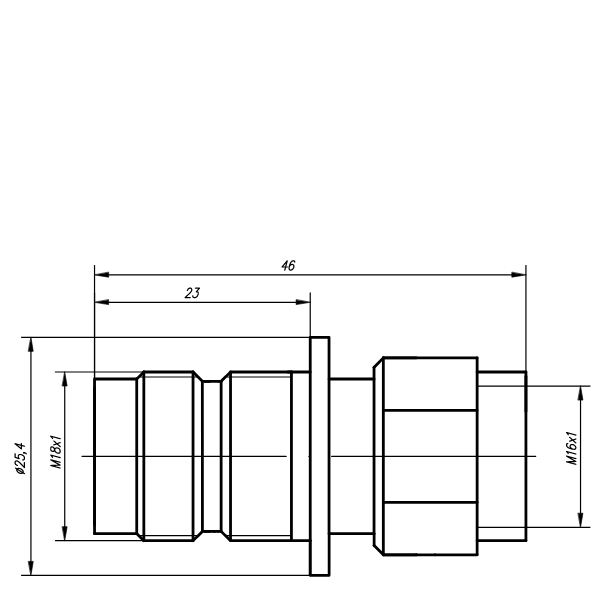

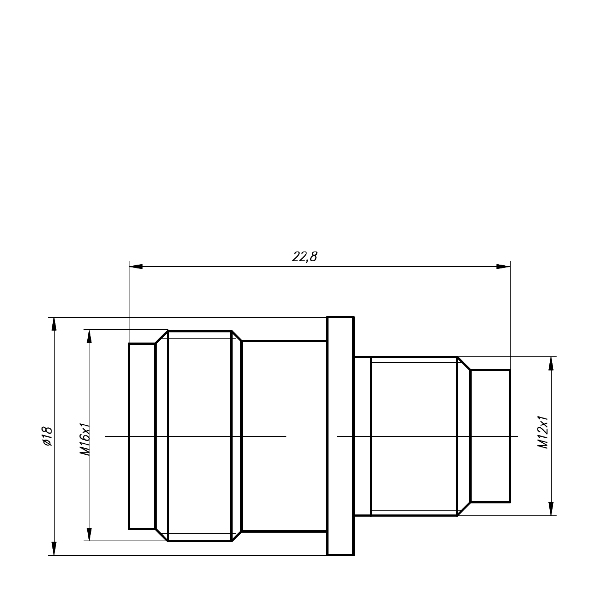

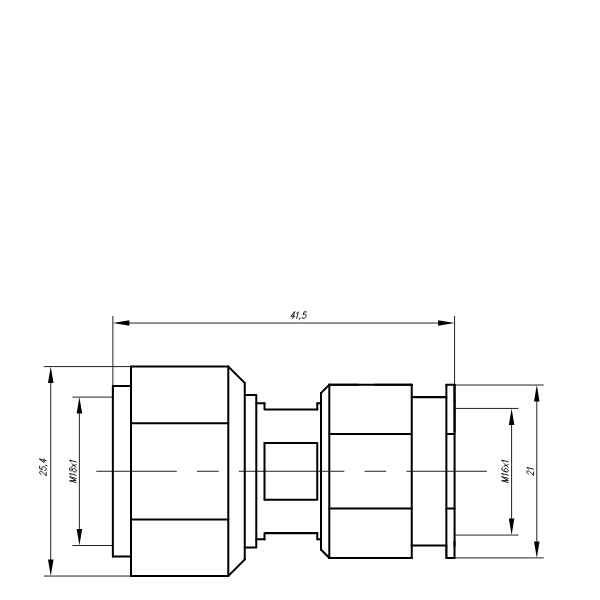

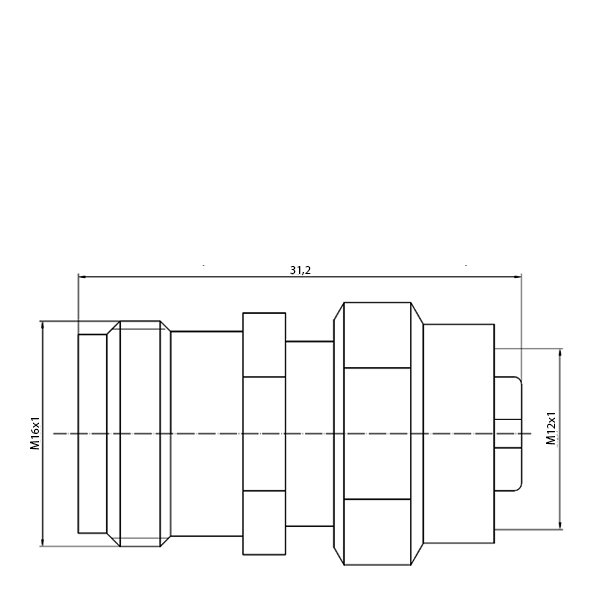

КП-ВР2-III-IV Тип III (вилка) -Тип IV (розетка) 3 ГГц ≤1,10 прямой

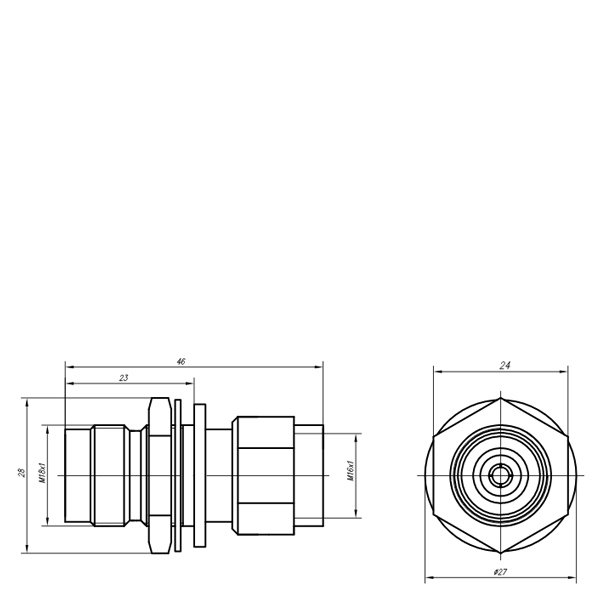

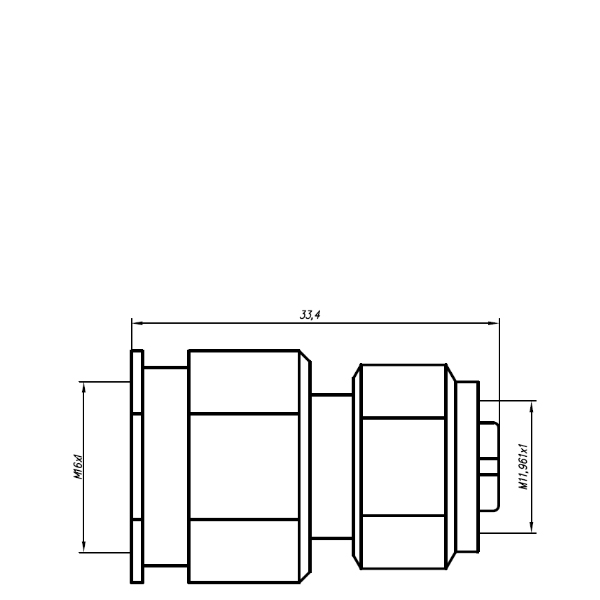

КП-ВР1-III-IV-5.M Тип III (вилка) - Тип IV (розетка) АМРУ.434541.088-02 3 ГГц ≤1,10
Тип N - Тип VI
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

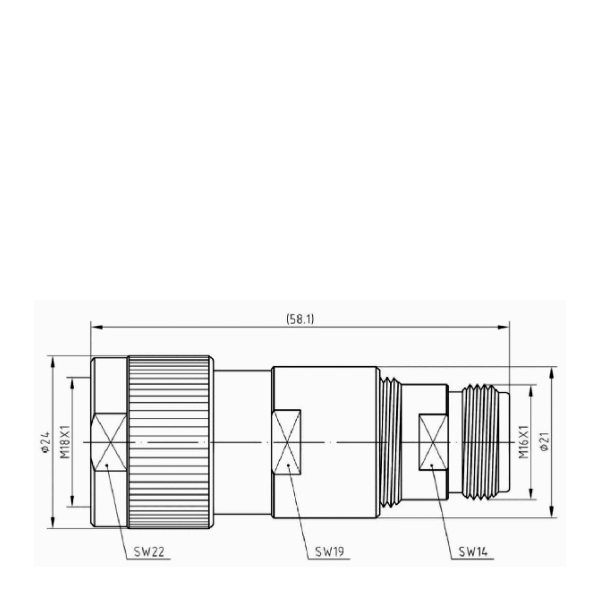

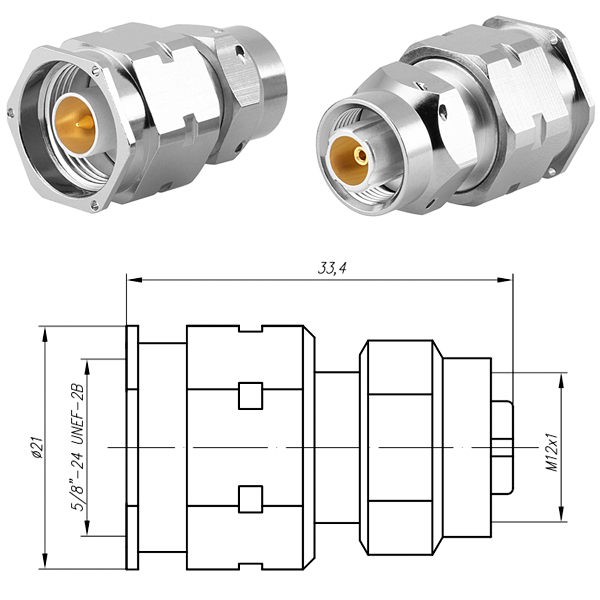

КП-N-VI-ВР-ПП-02-2.M N (вилка) - VI (розетка) АМРУ.434541.131

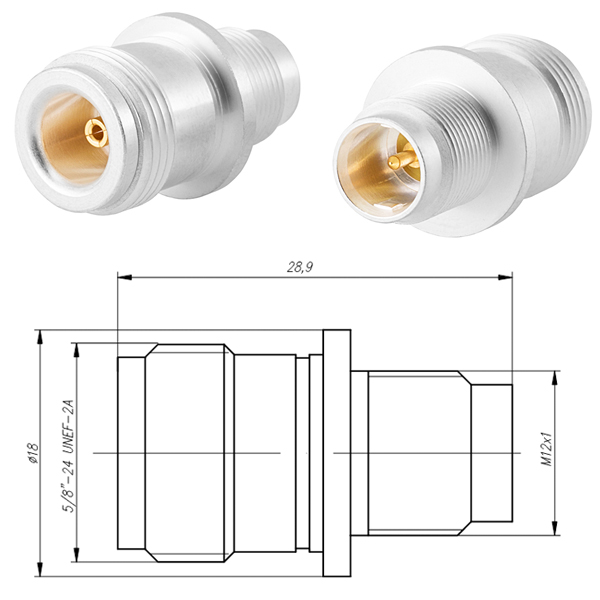

КП-N-VI-РВ-Пп-02-2.M Тип N (розетка) - Тип VI (вилка) АМРУ.434541.193
Тип N - Тип IV
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

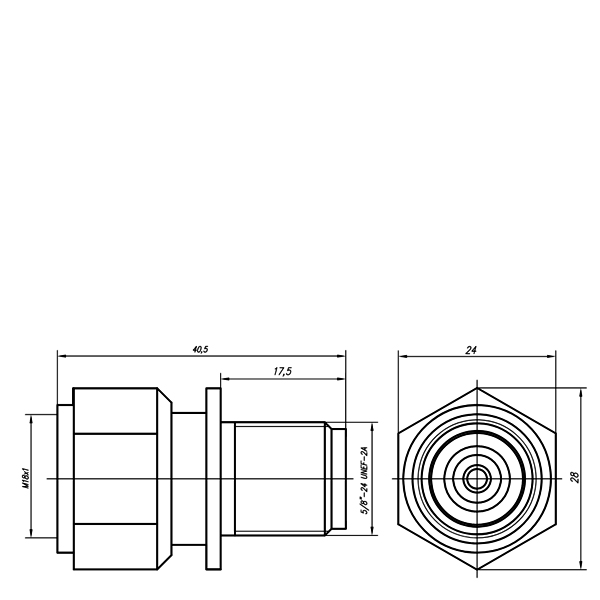

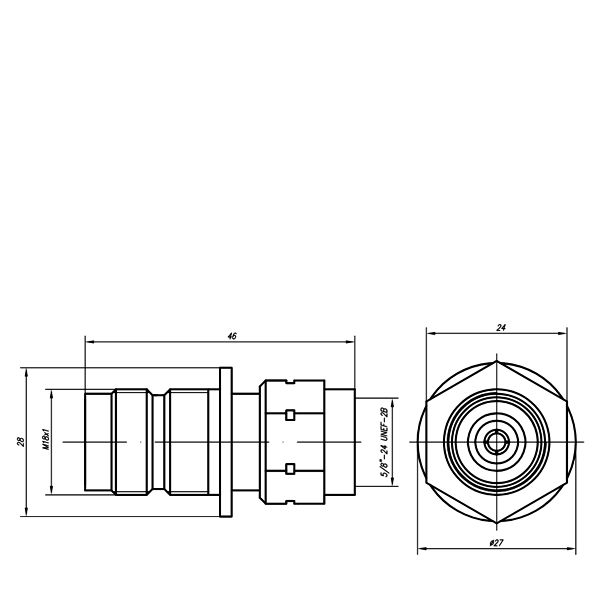

КП-ВР1-N-IV Тип N (вилка) -Тип IV (розетка) 3 ГГц ≤1,10 прямой
КП-РВ1-N-IV Тип N (розетка) -Тип IV (вилка) 3 ГГц ≤1,10 прямой
Тип N - Тип IХ
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

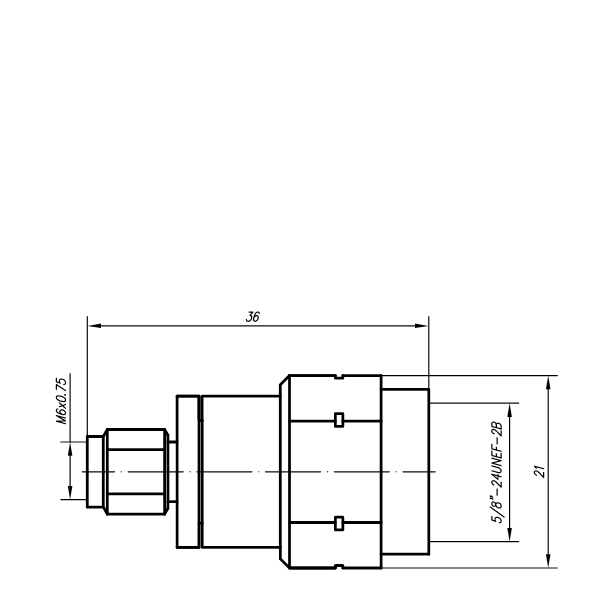

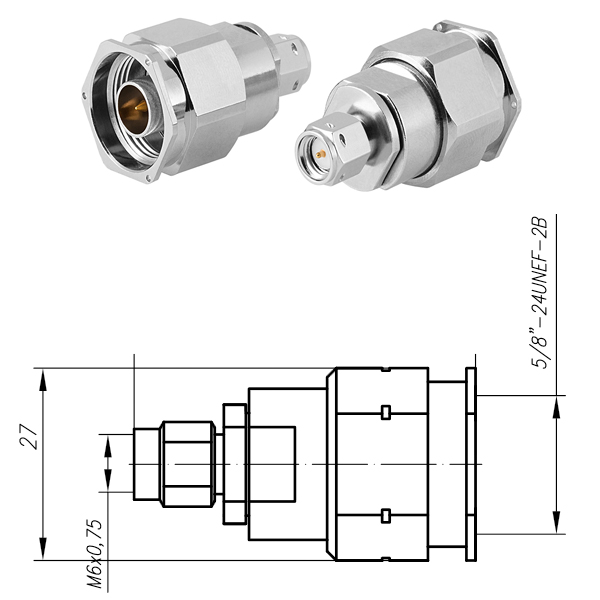

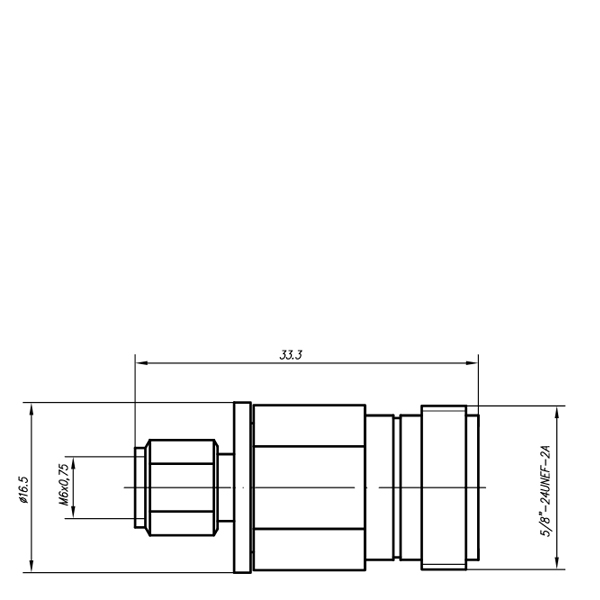

КП-ВВ2-N-IX/1-5.М Тип N (вилка) - Тип IХ (вилка) АМРУ.434541.060-02 ≤1,18

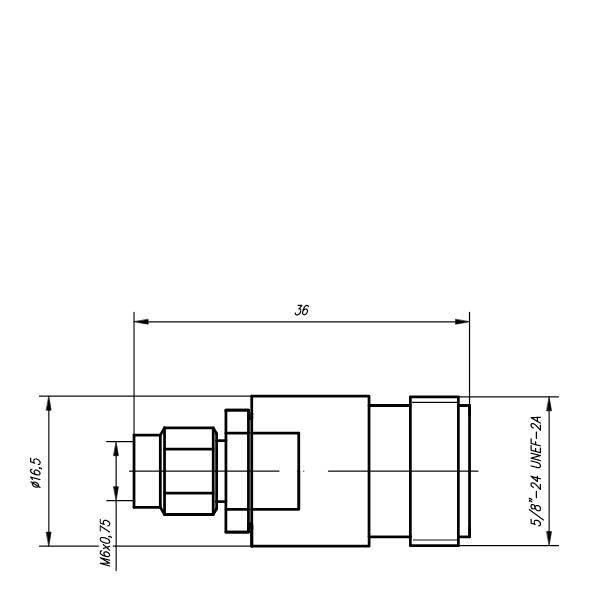

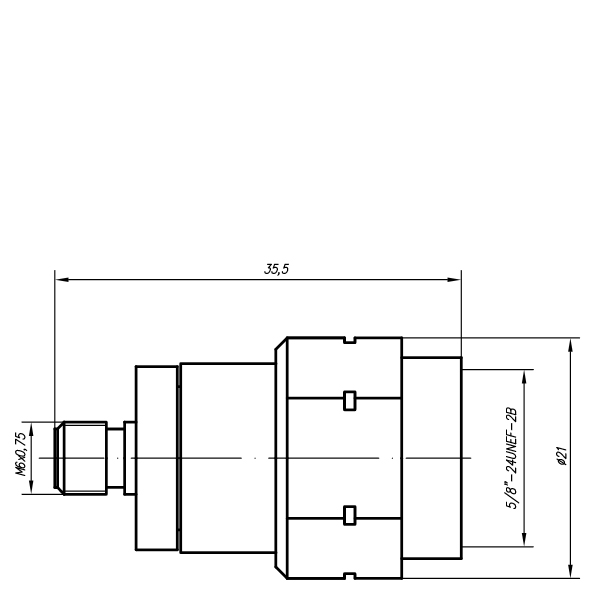

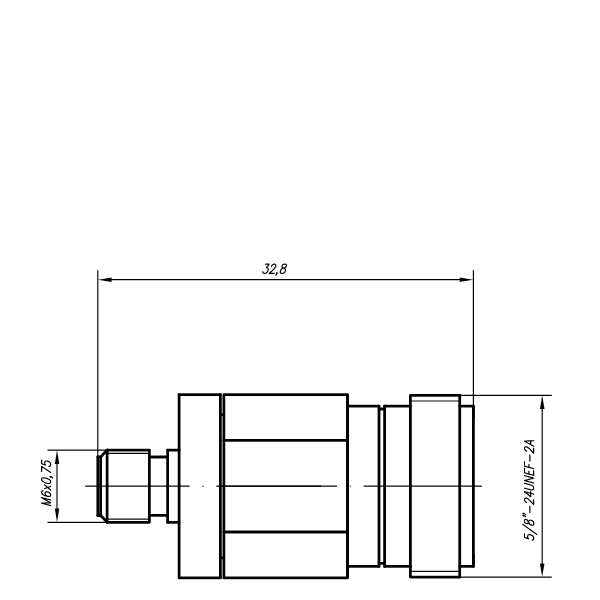

КП-ВР2-N-IX/1-5.М Тип N (вилка) - Тип IX (розетка) АМРУ.434541.062-08 ≤1,15
КП-РР2-N-IX/1-5.М Тип N (розетка) - Тип IX (розетка) АМРУ.434541.061-02 ≤1,25
Тип N - Тип SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж
КП-N-SMA-РР-БП-01-5.М N розетка - SMA розетка АМРУ.434541.133-01 ≤1,30
Тип SMA - М8х05
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

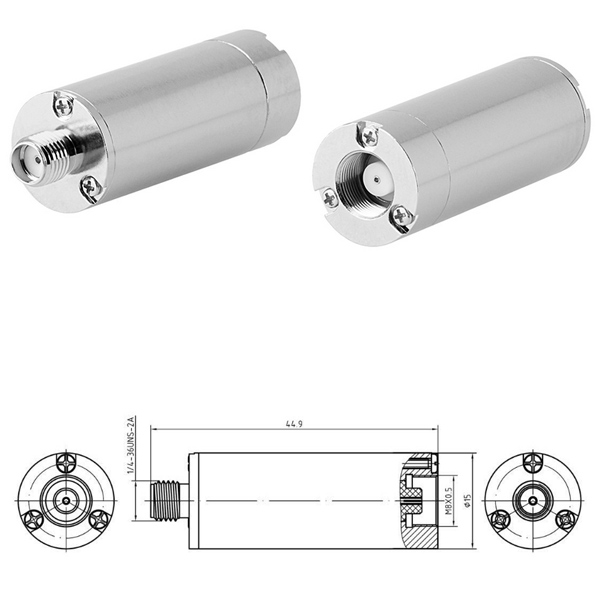

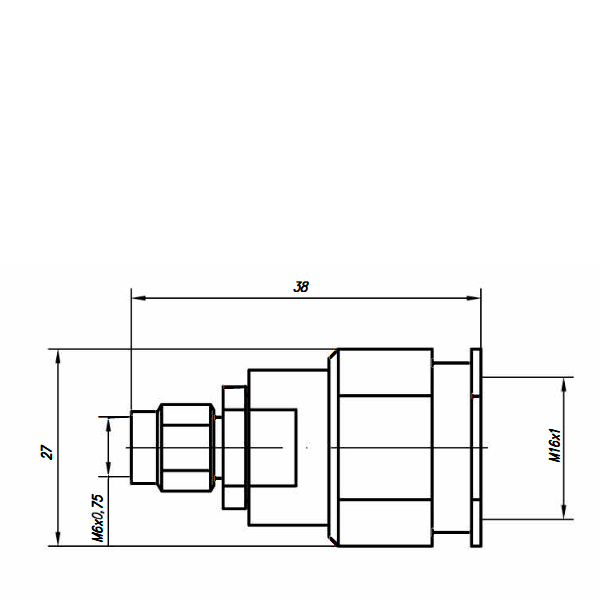

КП-SMA-M8x05-РР-Пп-01-5.М Тип SMA (розетка) - М8х05 (розетка) ЛУЮИ.434541.001 3 ГГц ≤1,29
Тип SMA - Тип IV
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

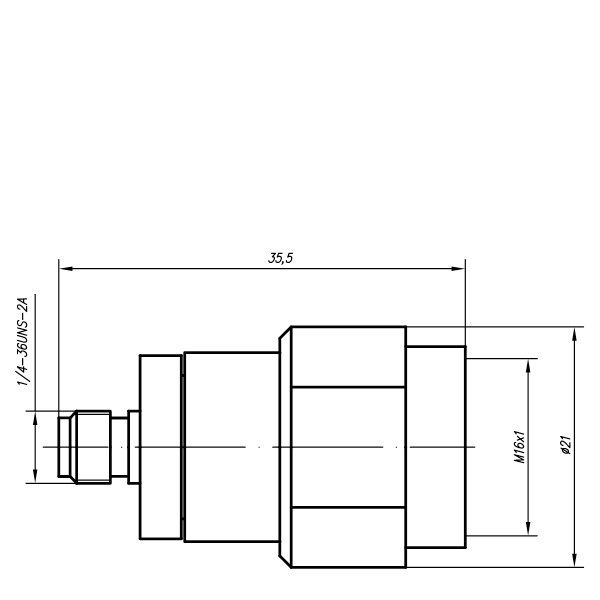

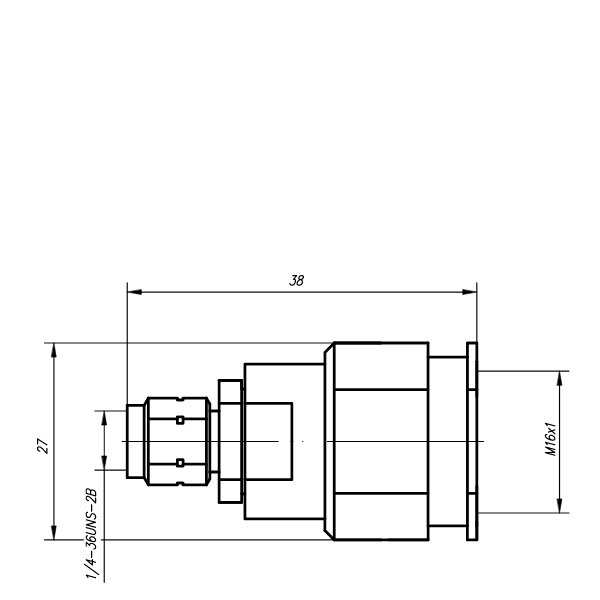

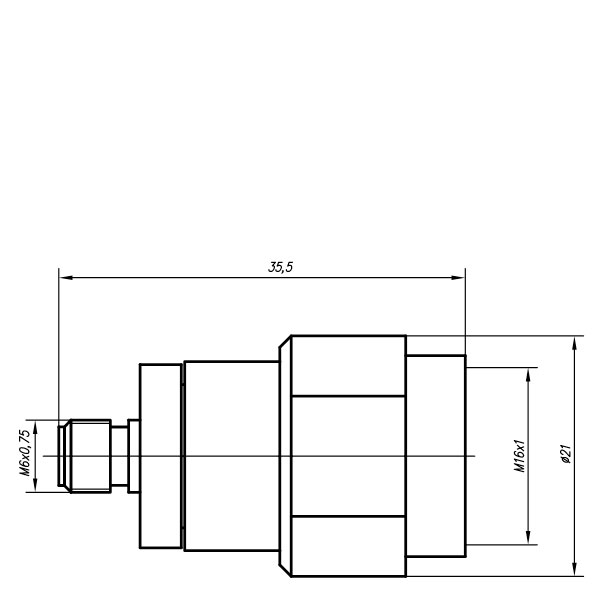

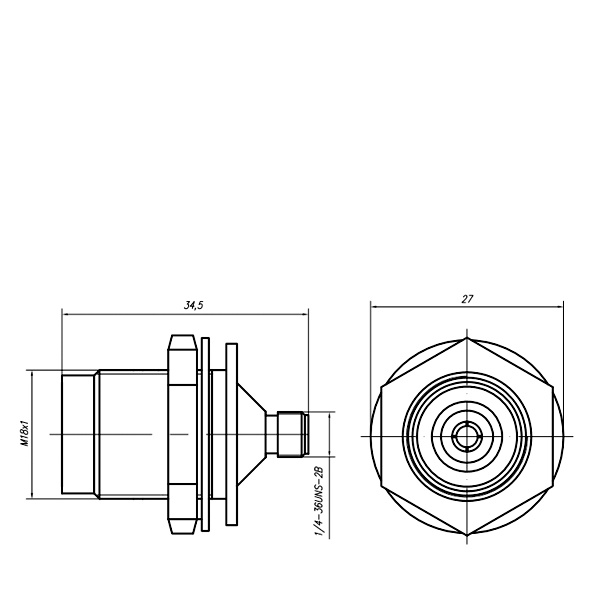

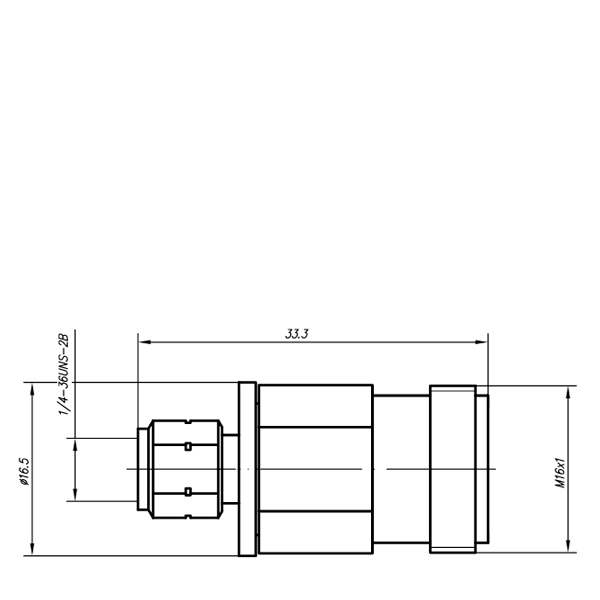

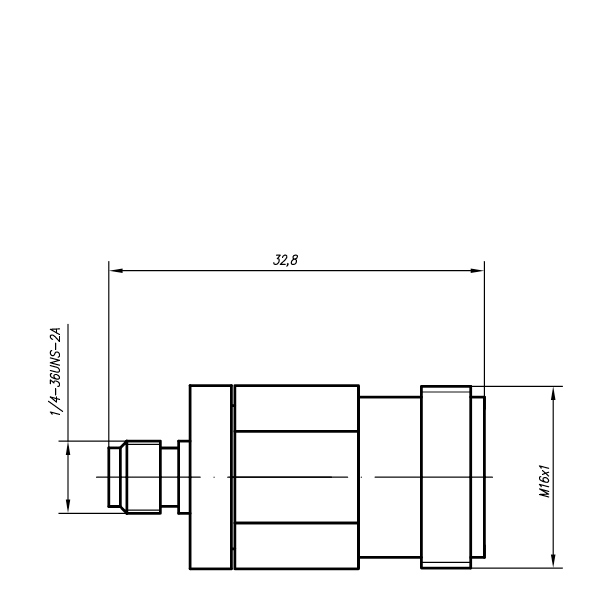

КП-РР-SMA-IV-Бп-001-5.М Тип SMA (розетка) - Тип IV (розетка) АМРУ.434541.123-02 3 ГГц ≤1,15

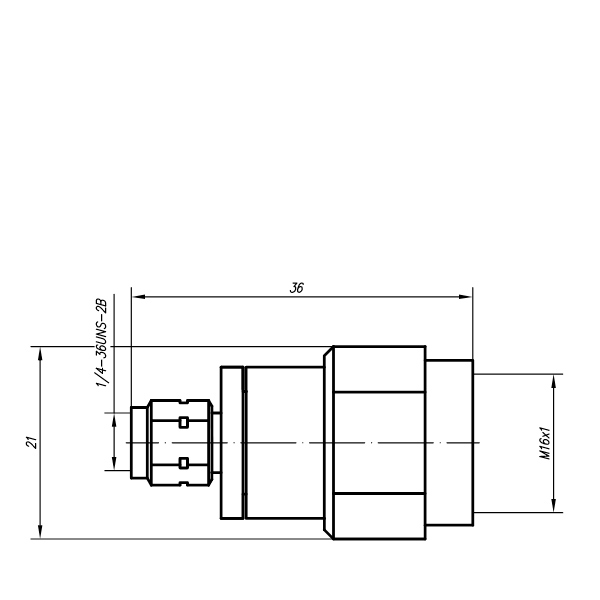

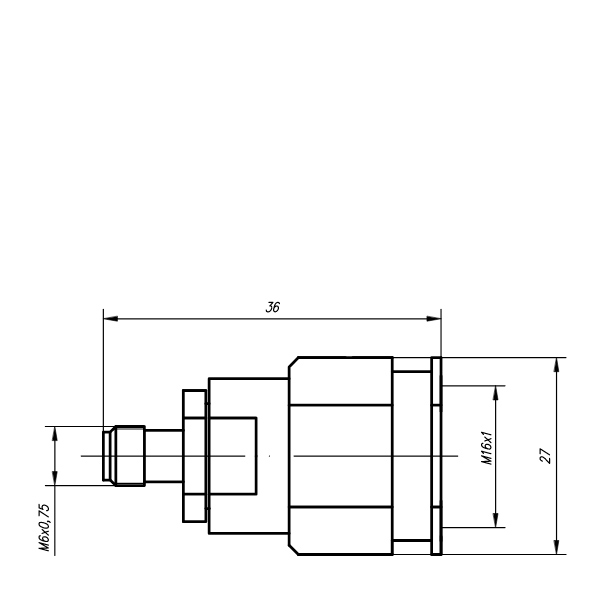

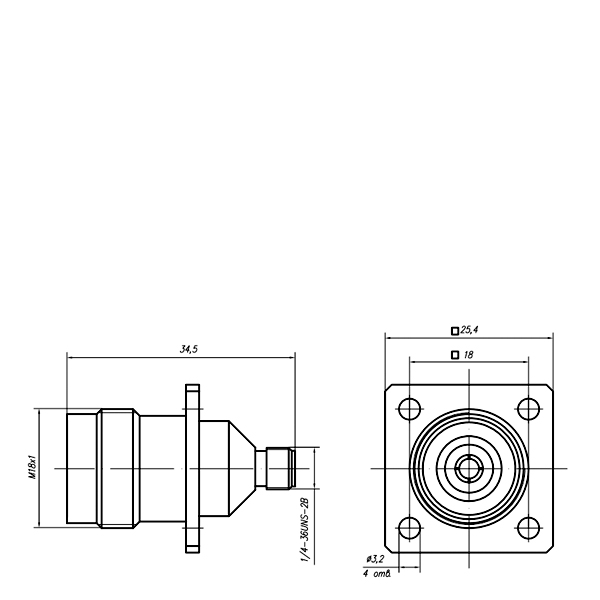

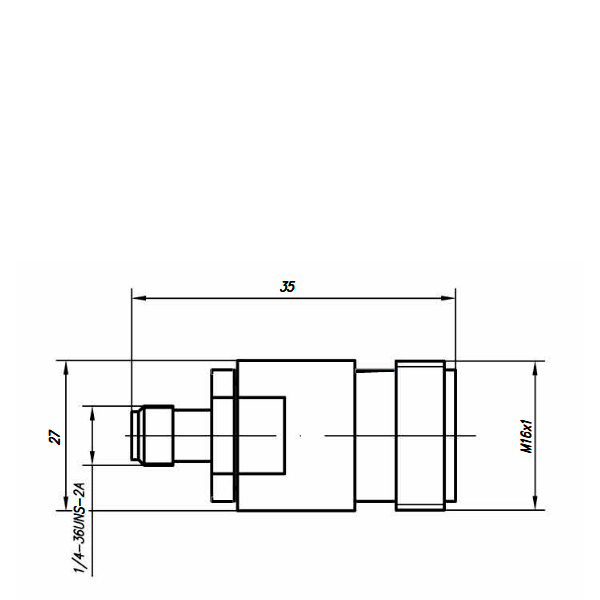

КП-РР-SMA-IV-Фп-001-5.M Тип SMA (розетка) - Тип IV (розетка) АМРУ.434541.122-02 3 ГГц ≤1,15
Тип SMA - Тип IX
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

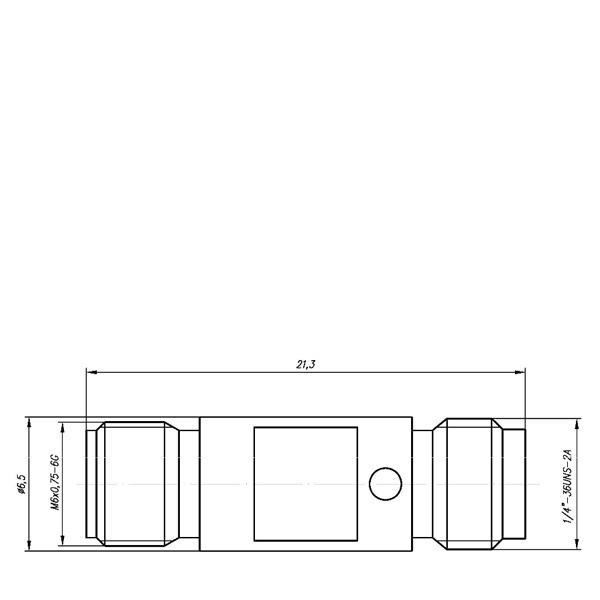

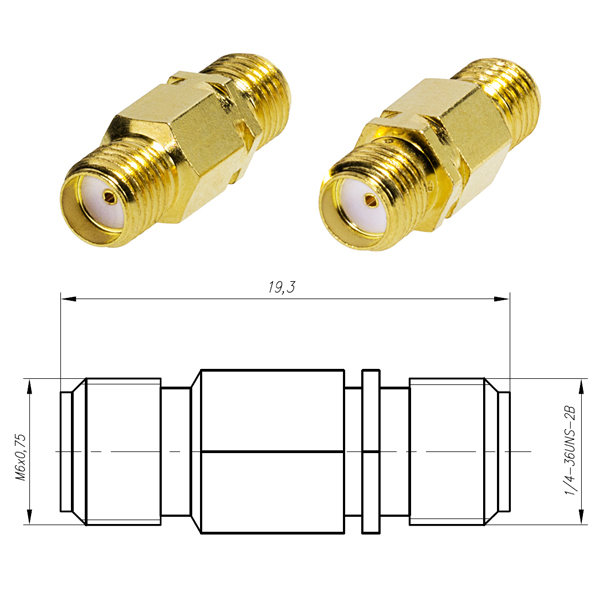

КП-РР3-SMA-IX/1 SMA розетка - IX розетка 18 ГГц ≤1,30 прямой

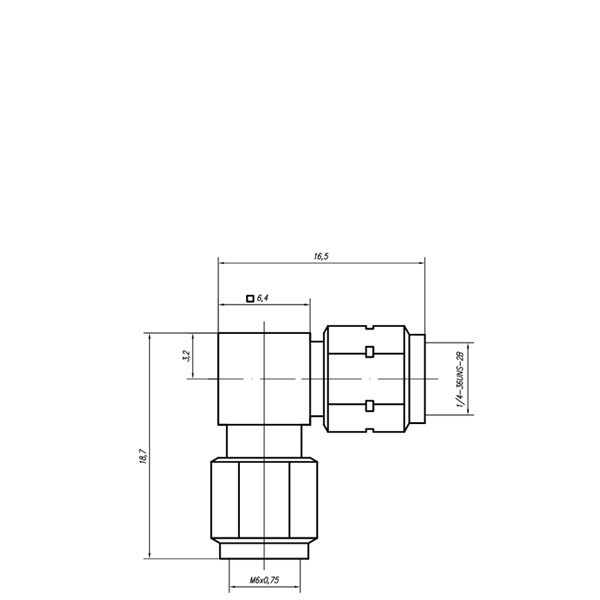

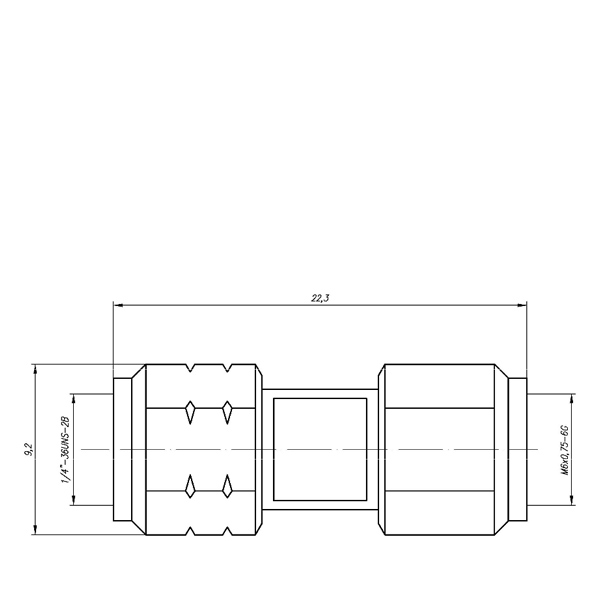

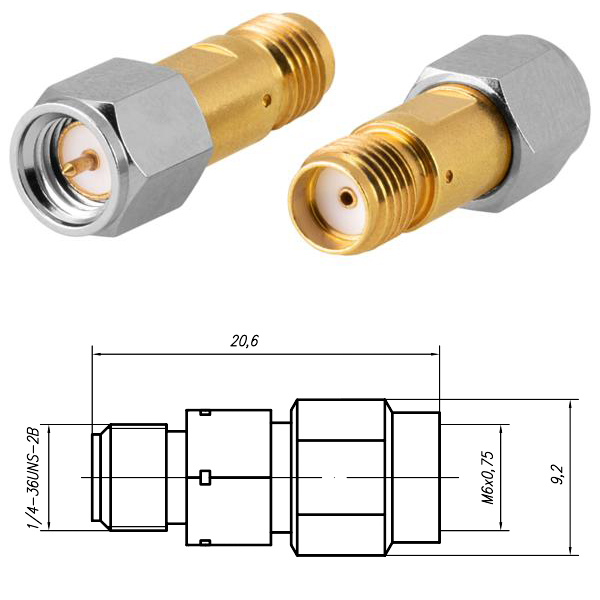

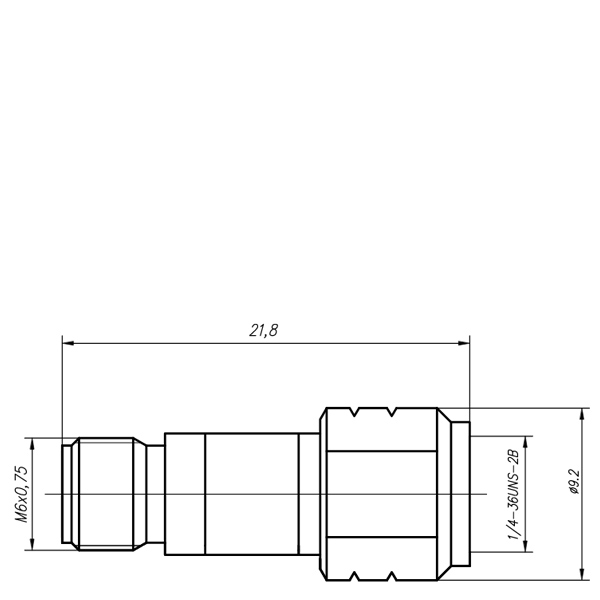

КП-ВР2-SMA-IX/1-1.М Тип SMA (вилка) - Тип IX (розетка) АМРУ.434541.070 18 ГГц ≤1,20
КП-РВ2-SMA-IX/1-1.М Тип SMA (розетка) - Тип IX (вилка) АМРУ.434541.071 18 ГГц ≤1,20
КП-РР2-SMA-IX/1-1.М Тип SMA (розетка) - Тип IX (розетка) АМРУ.434541.069
Тип SMA - Тип VI
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

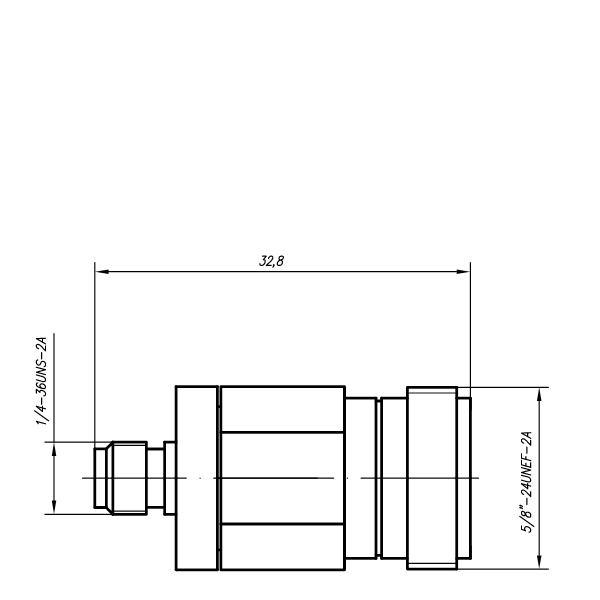

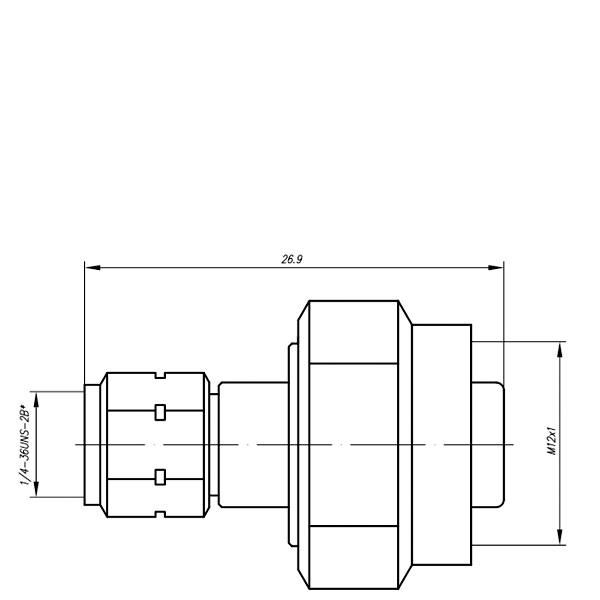

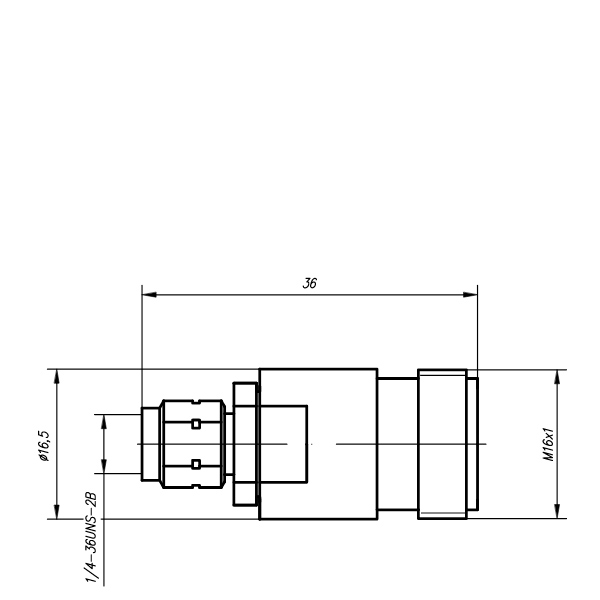

КП-SMA-VI-ВР-ПП-02-2.M Тип SMA (вилка) - Тип VI (розетка) АМРУ.434541.130

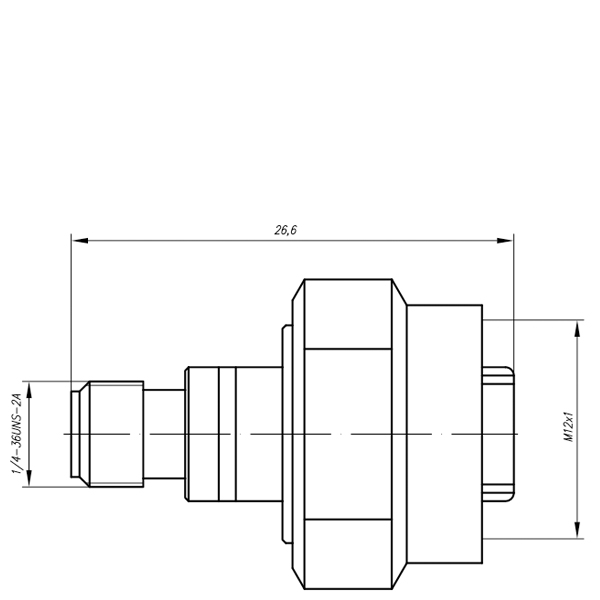

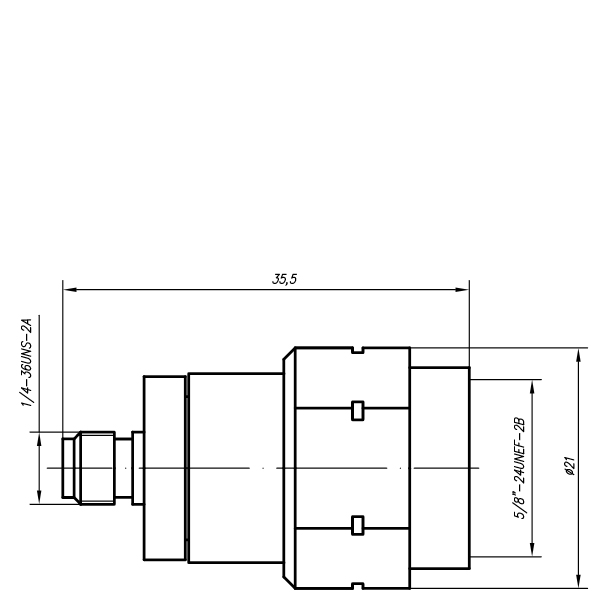

КП-SMA-VI-РР-Пп-02-2.M Тип SMA (розетка) - Тип VI (розетка) АМРУ.434541.129
Тип СК9 - Тип SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж
КП-СК9-SMA-ВВ-Пу-01-1.M Тип СК9 (вилка) - Тип SMA (вилка) АМРУ.434541.135 12,4 ГГц ≤1,25

Межканальные переходы 50 Ом

BMA-SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

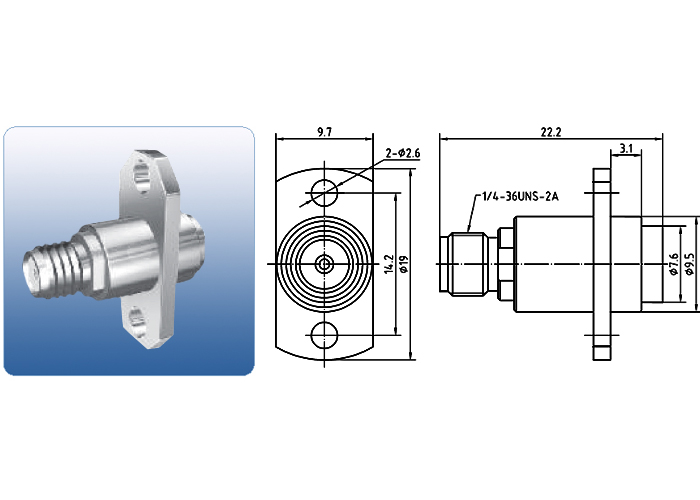

BMA/SMA-KFK BMA розетка - SMA розетка 1918-0131 6 ГГц ≤1,25 фланцевый

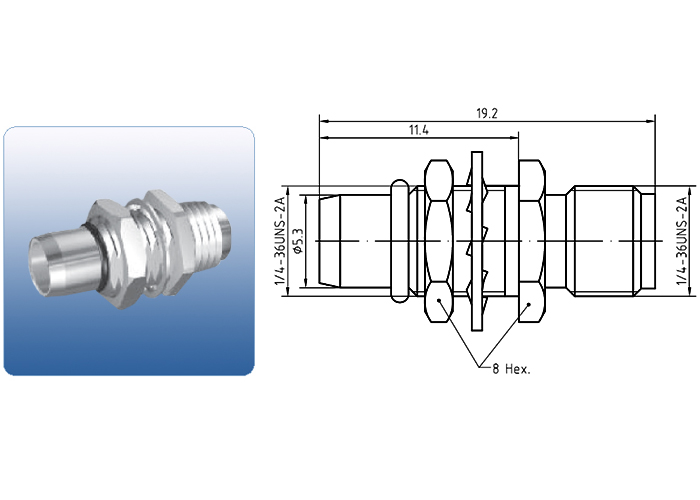

BMA/SMA-JYK BMA вилка - SMA розетка 1918-0221 18 ГГц ≤1,24 прямой
7/16-N
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

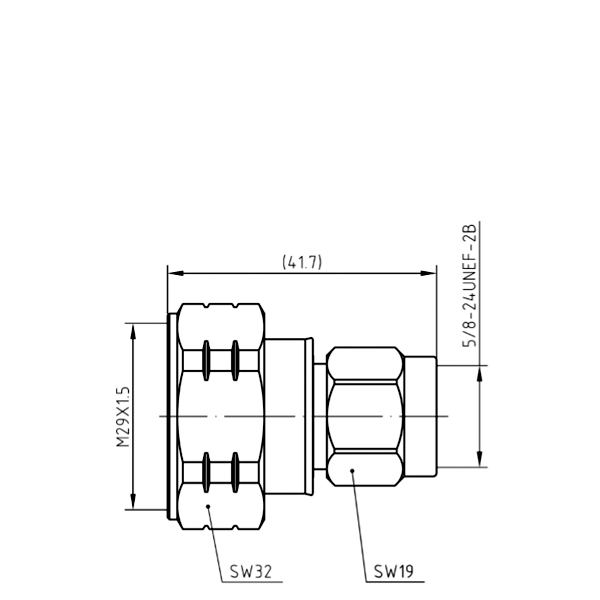

7/16/N-JJ 7/16 вилка - N вилка 46277-0101 7,5 ГГц ≤1,20

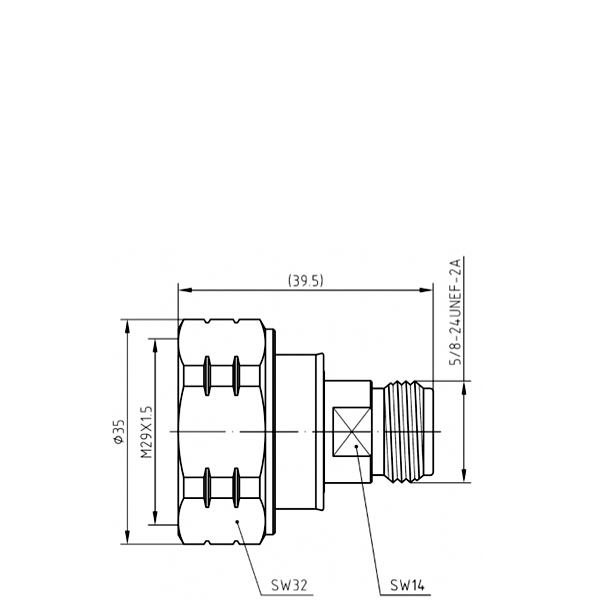

7/16/N-JK 7/16 вилка - N розетка 46277-0201 7,5 ГГц ≤1,20

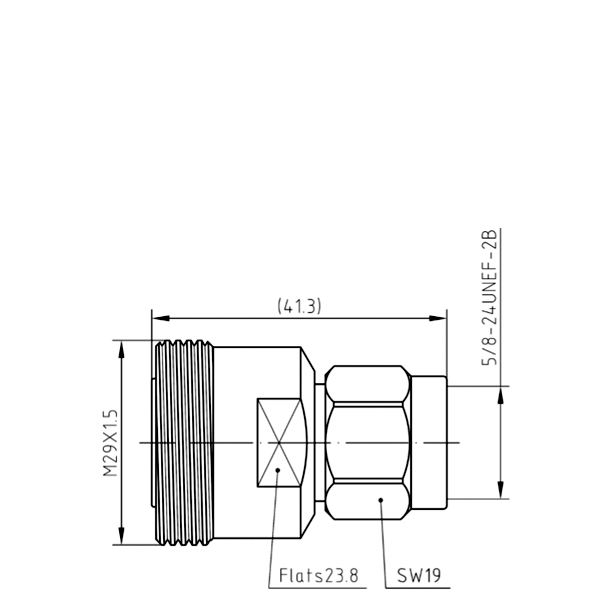

7/16/N-KJ 7/16 розетка - N вилка 46277-0401 7,5 ГГц ≤1,20

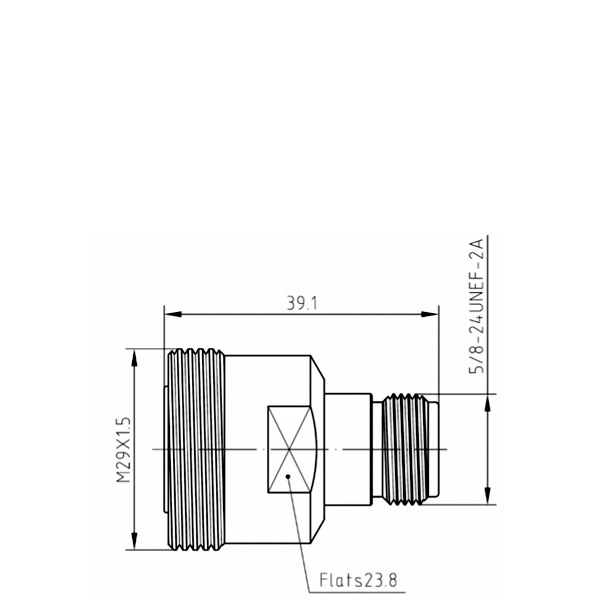

7/16/N-KK 7/16 розетка - N розетка 46277-0301 7,5 ГГц ≤1,20
BNC-SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

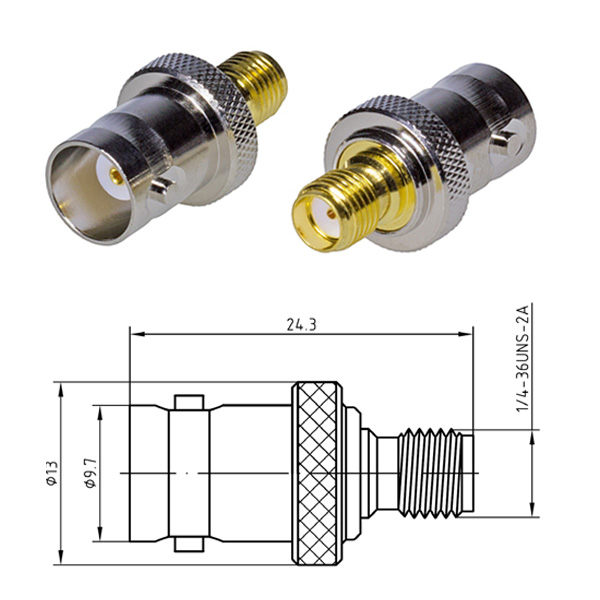

BNC/SMA-KK BNC розетка - SMA розетка 6 ГГц ≤1,30 прямой
MCX-SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

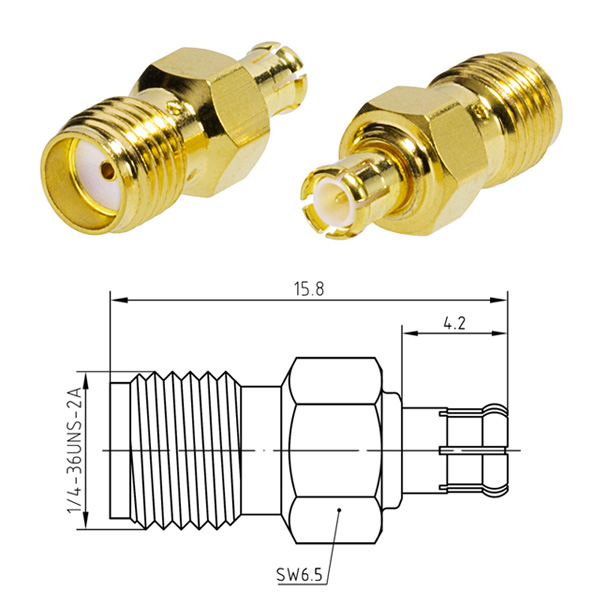

MCX/SMA-JK MCX вилка - SMA розетка 6 ГГц ≤1,35 прямой

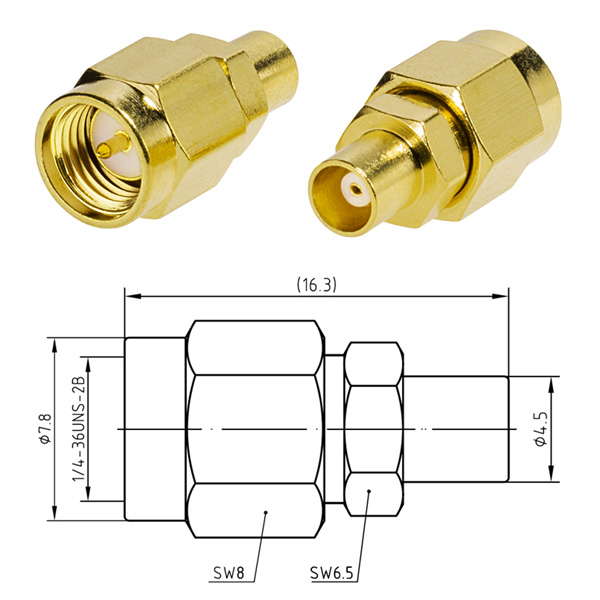

MCX/SMA-KJ MCX розетка - SMA вилка 6 ГГц ≤1,35 прямой

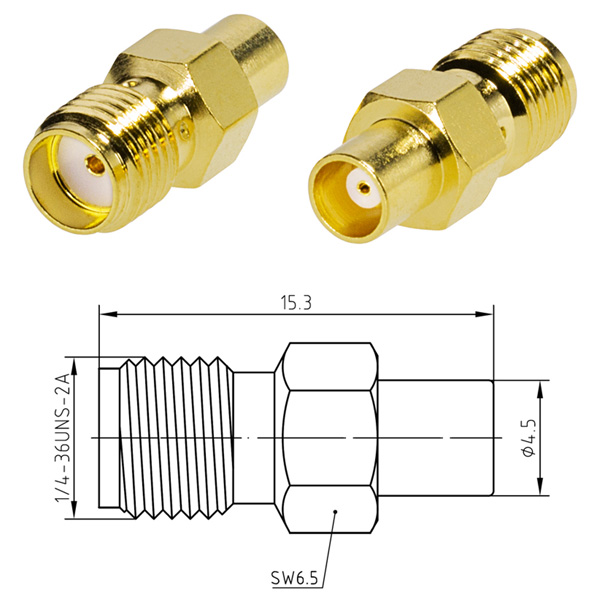

MCX/SMA-KK MCX розетка - SMA розетка 6 ГГц ≤1,35 прямой
MMCX-SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

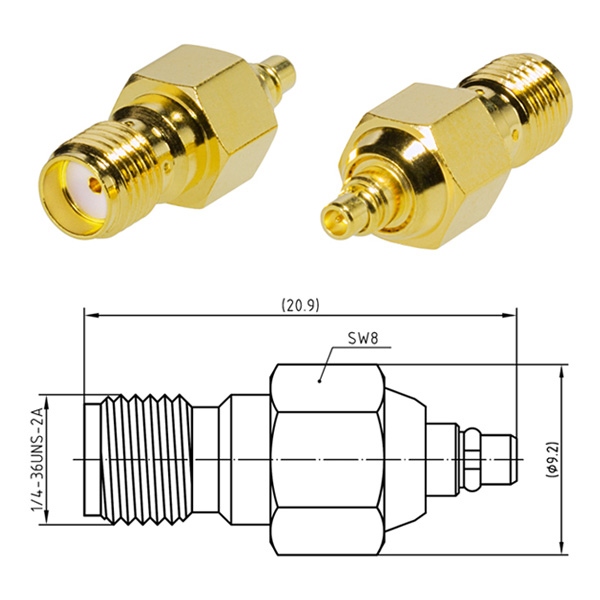

MMCX/SMA-JK MMCX вилка - SMA розетка 6 ГГц ≤1,35 прямой
N-BNC
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

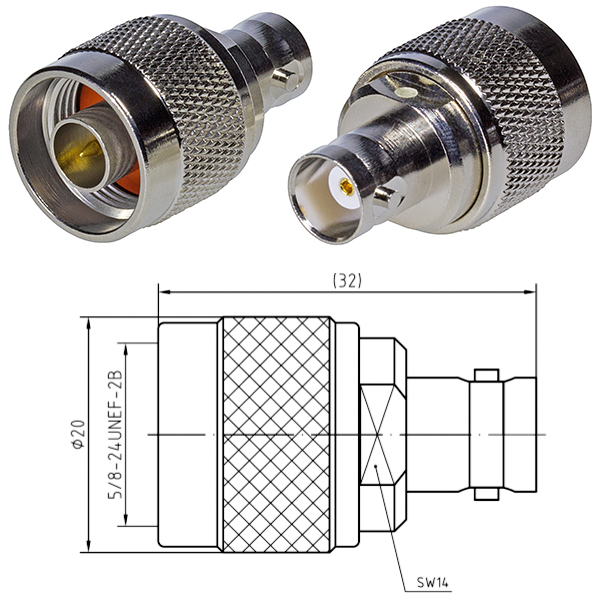

N/BNC-JK N вилка - BNC розетка 27251-0201 4 ГГц ≤1,17
N-SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

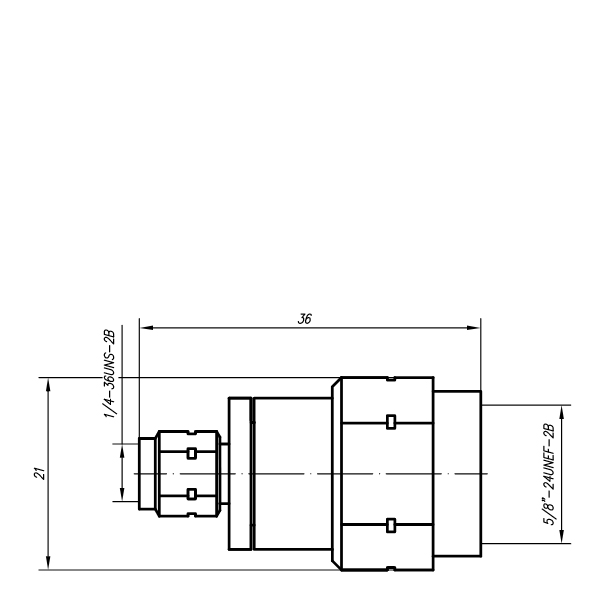

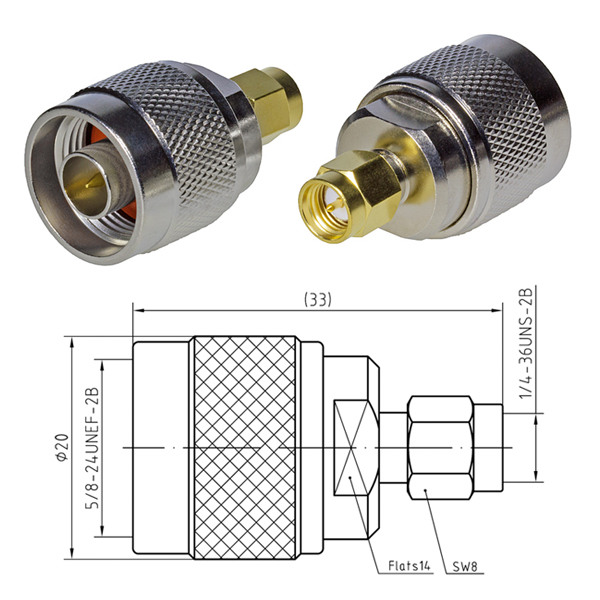

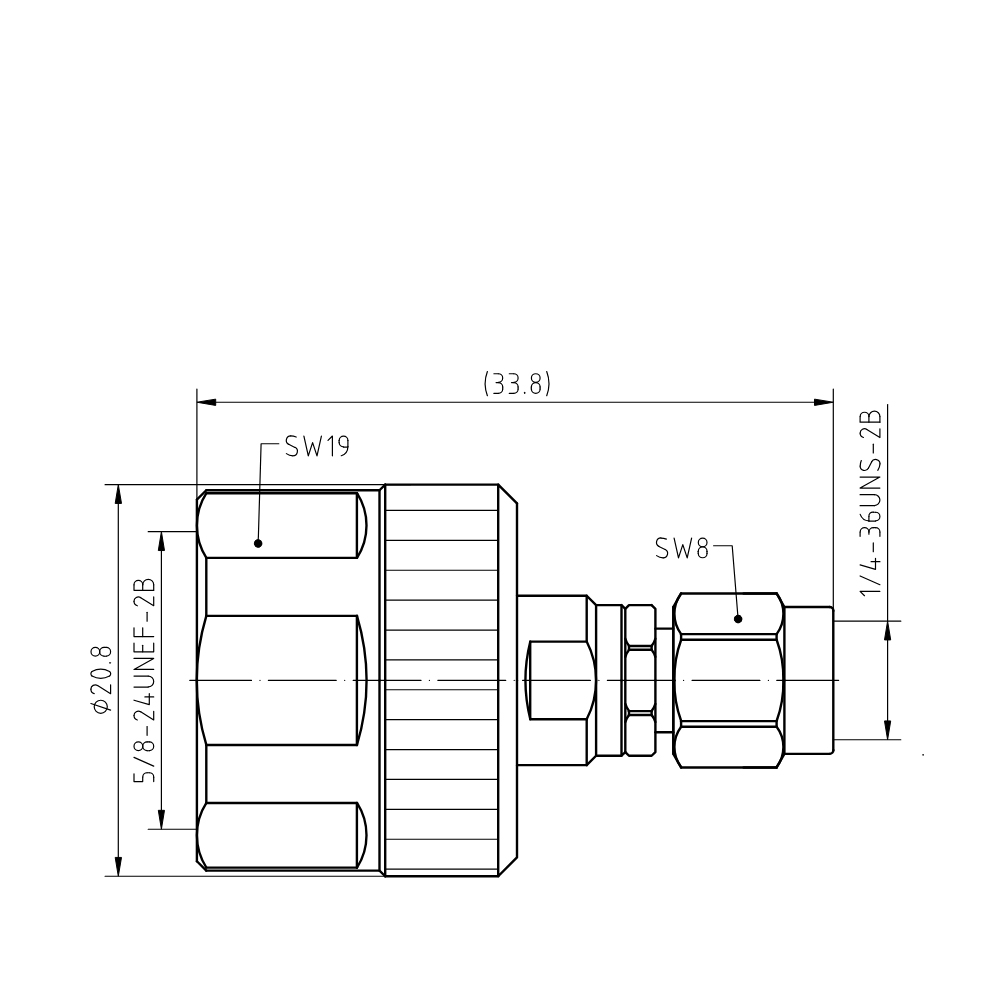

N/SMA-JJ N вилка - SMA вилка 11 ГГц ≤1,33 прямой

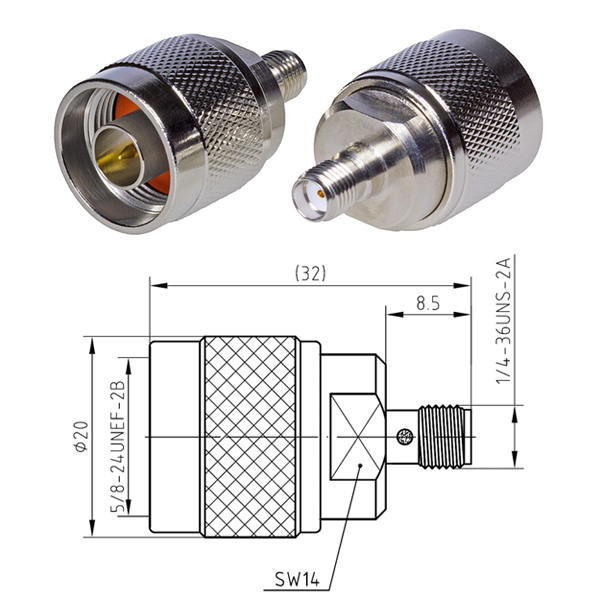

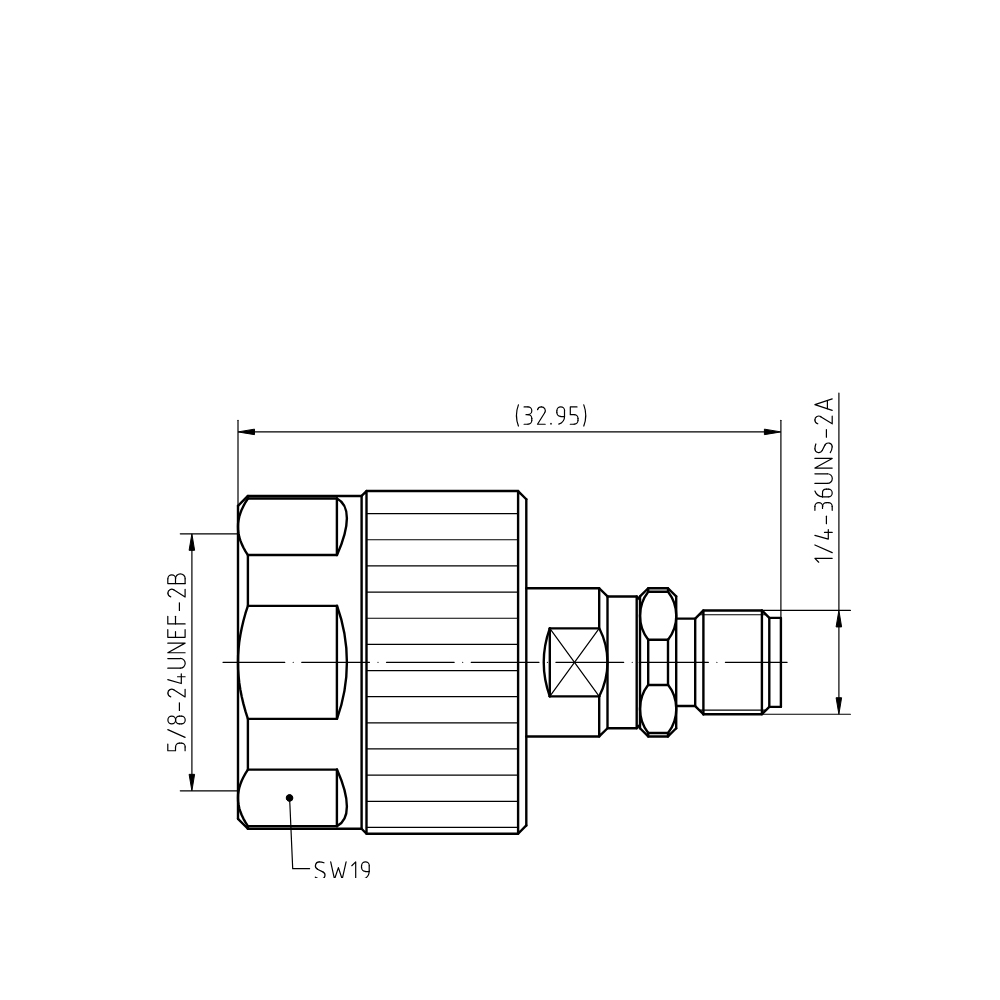

N/SMA-JK N вилка - SMA розетка 11 ГГц ≤1,38 прямой

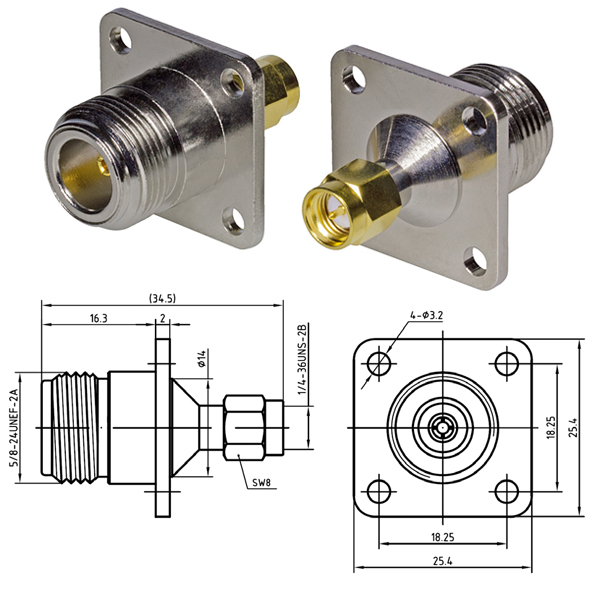

N/SMA-KFJ N розетка - SMA вилка 11 ГГц ≤1,33 фланцевый

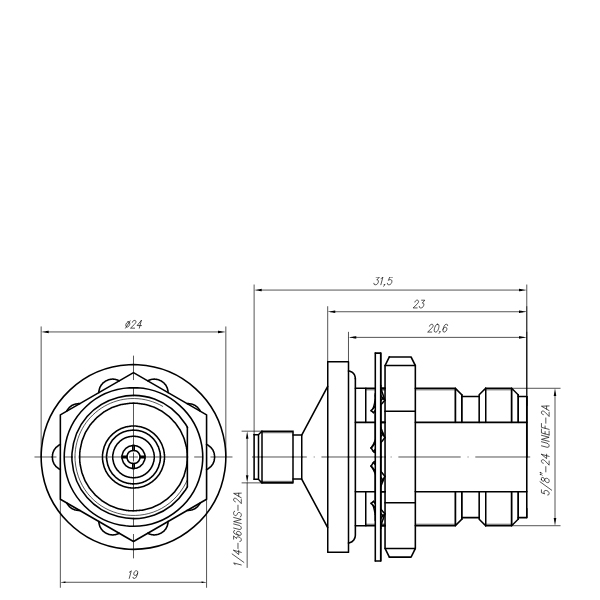

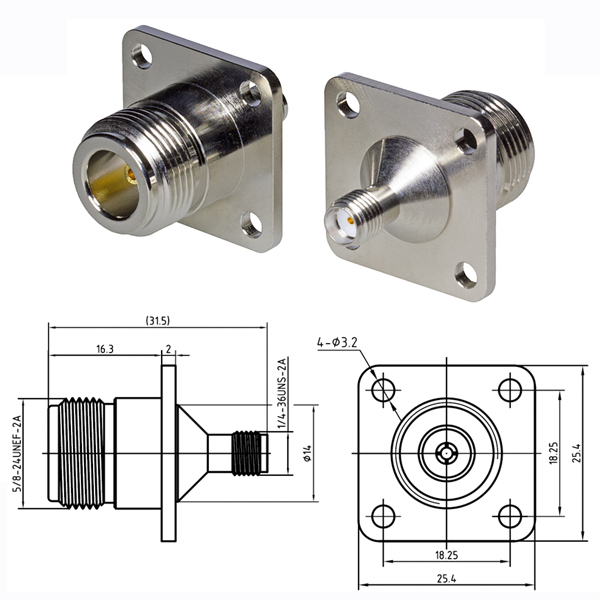

N/SMA-KFK N розетка - SMA розетка 11 ГГц ≤1,33 фланцевый

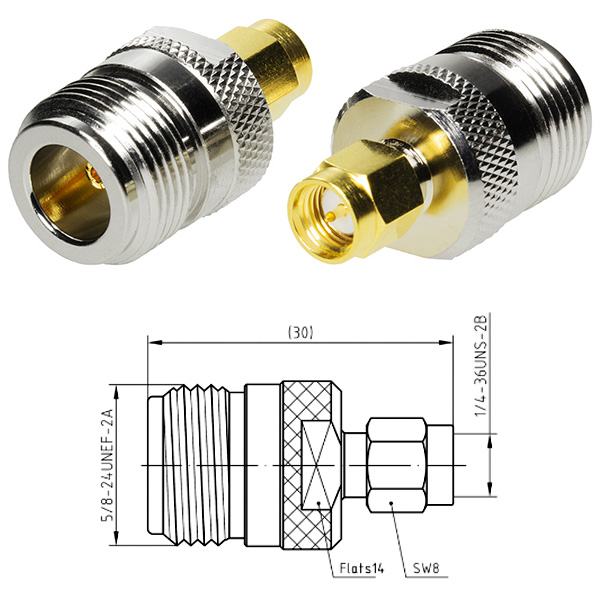

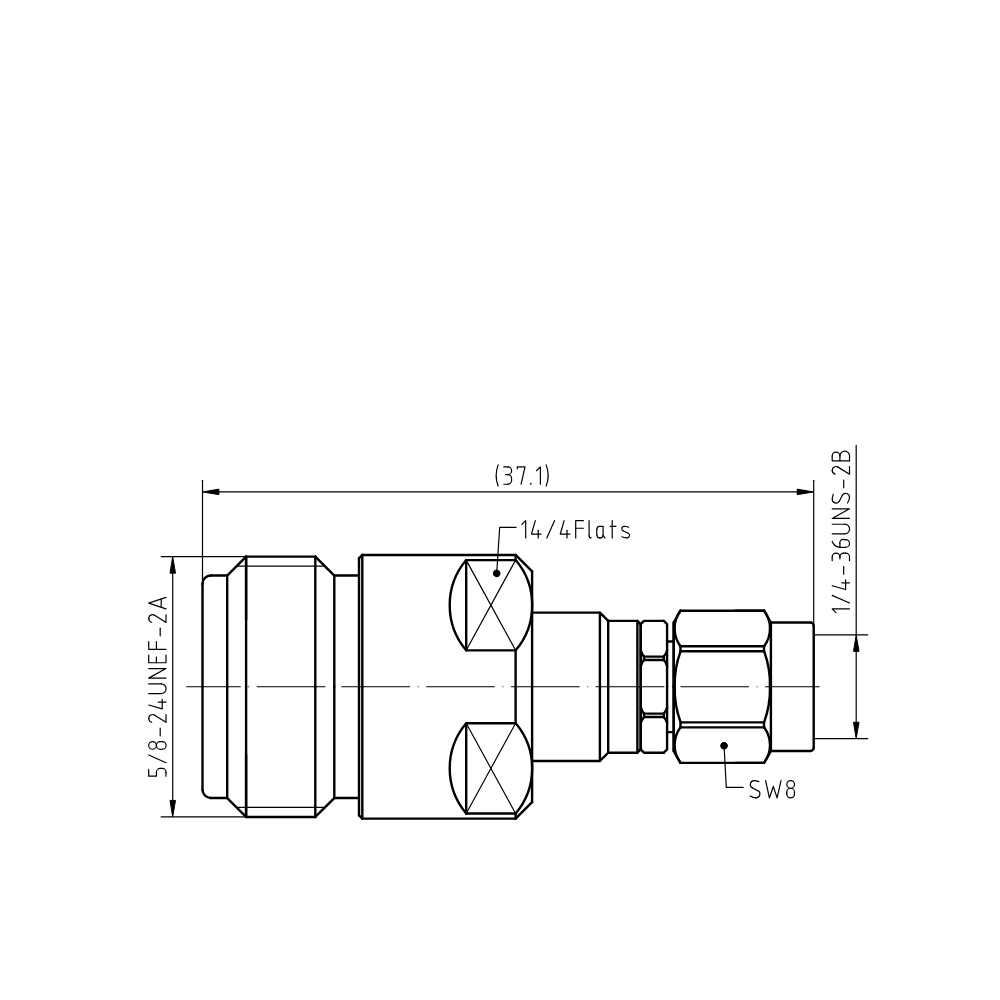

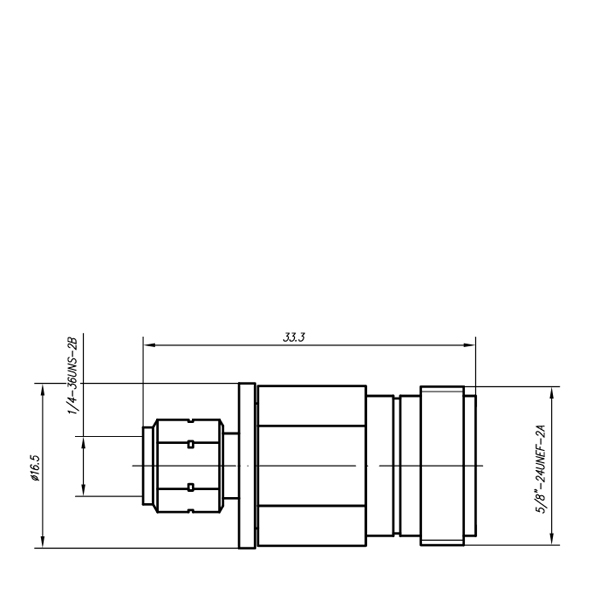

N/SMA-KJ N розетка - SMA вилка 11 ГГц ≤1,38 прямой

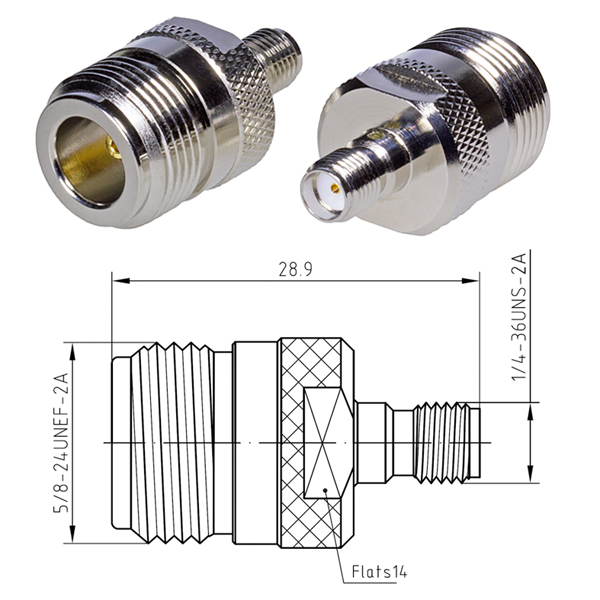

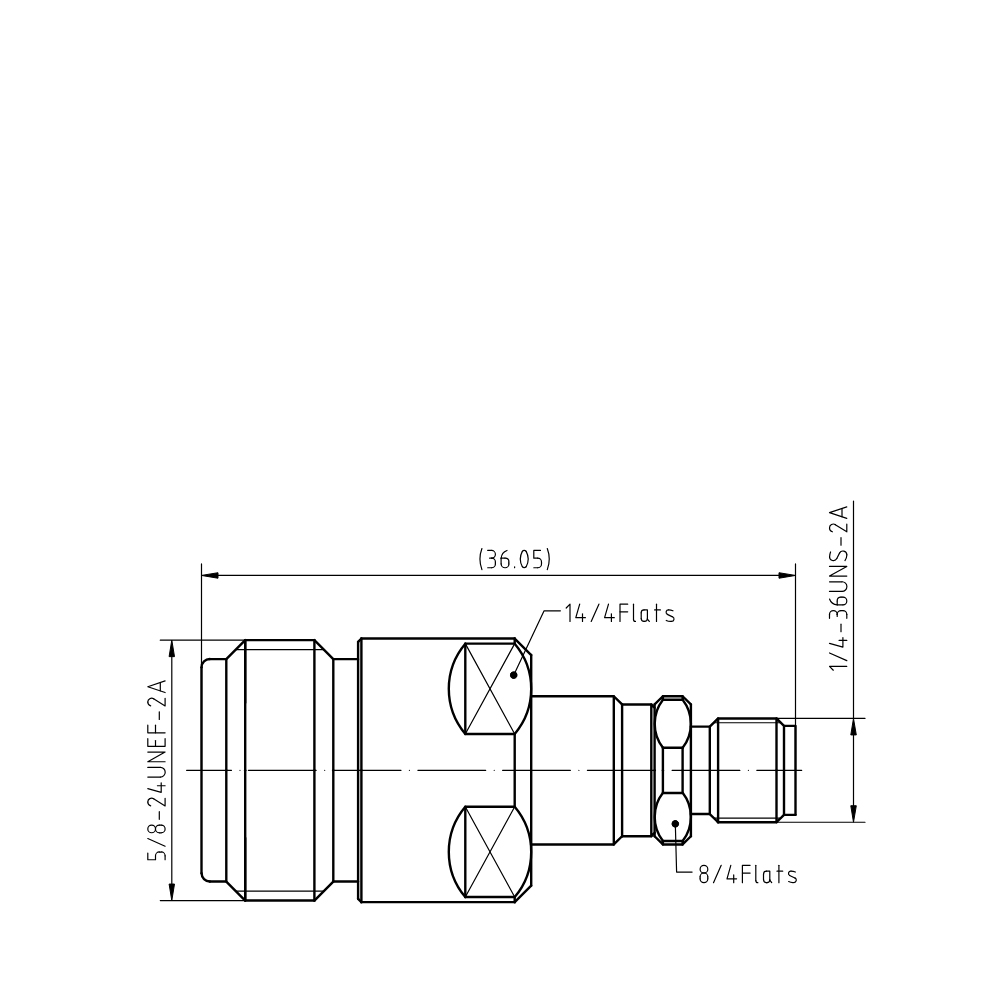

N/SMA-KK N розетка - SMA розетка 11 ГГц ≤1,38 прямой

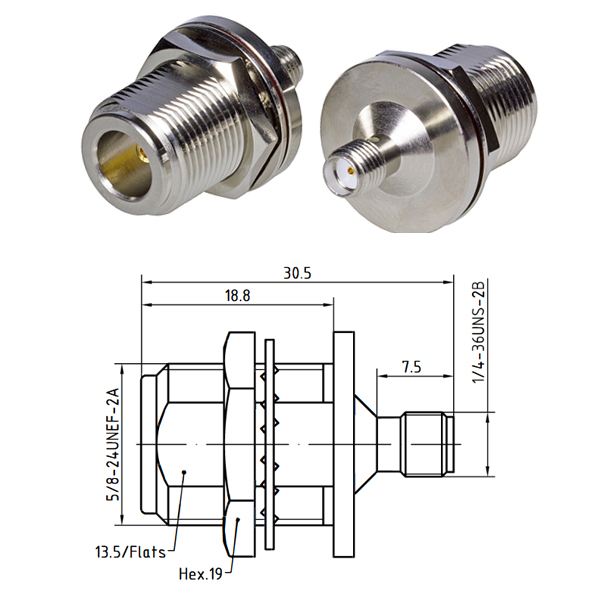

N/SMA-KYK N розетка - SMA розетка 11 ГГц ≤1,33 приборный (гайка SW19)
N-TNC
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

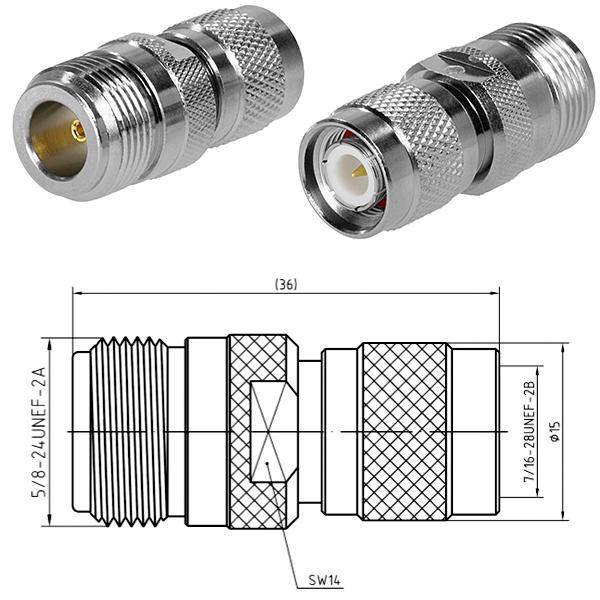

N/TNC-KJ N розетка - TNC вилка 27261-0401 11 ГГц ≤1,38

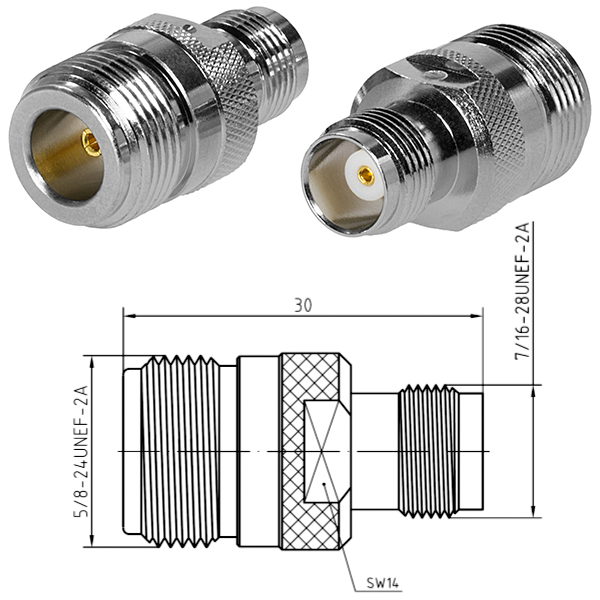

N/TNC-KK N розетка - TNC розетка 27261-0301 11 ГГц ≤1,38
SMA -SMB
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

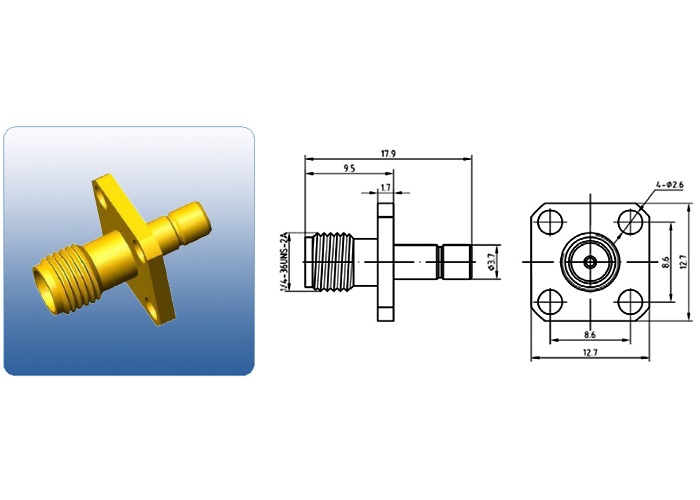

SMA/SMB-KFJ SMA розетка - SMB розетка 4 ГГц ≤1,19 фланцевый

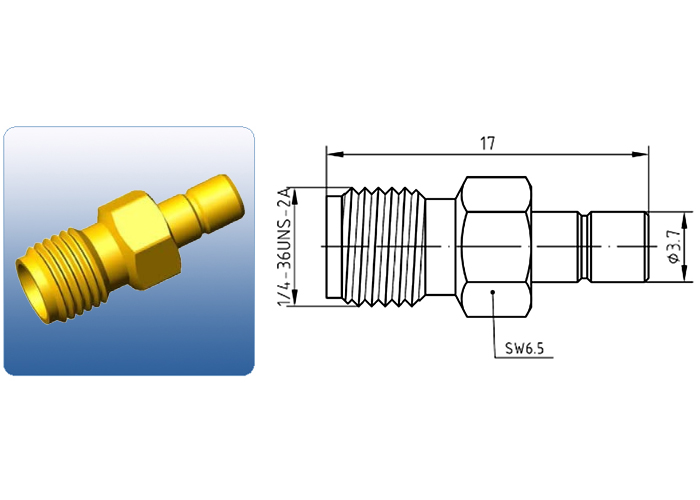

SMA/SMB-KJ SMA розетка - SMB розетка 4 ГГц ≤1,19 прямой

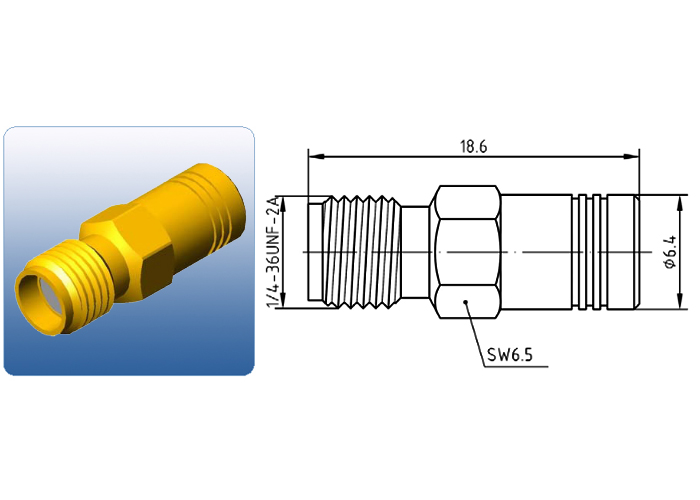

SMA/SMB-KK SMA розетка - SMB вилка 4 ГГц ≤1,19 прямой
SMA-SMP
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

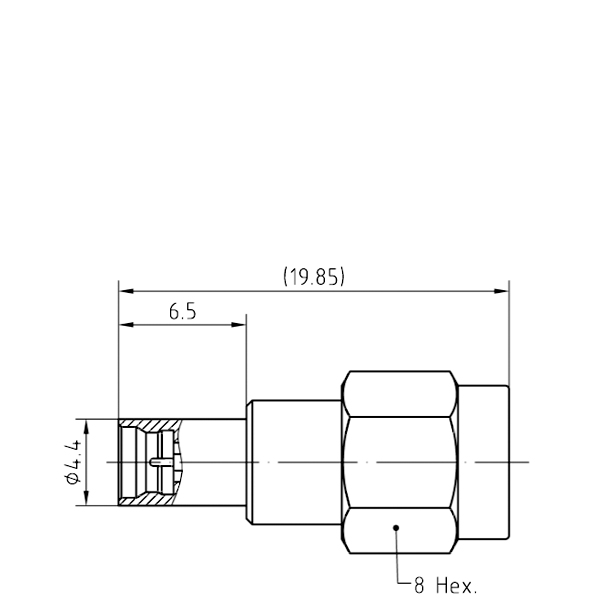

SMA/SMP-JJ SMA вилка - SMP вилка AE99141841 18 ГГц ≤1,43

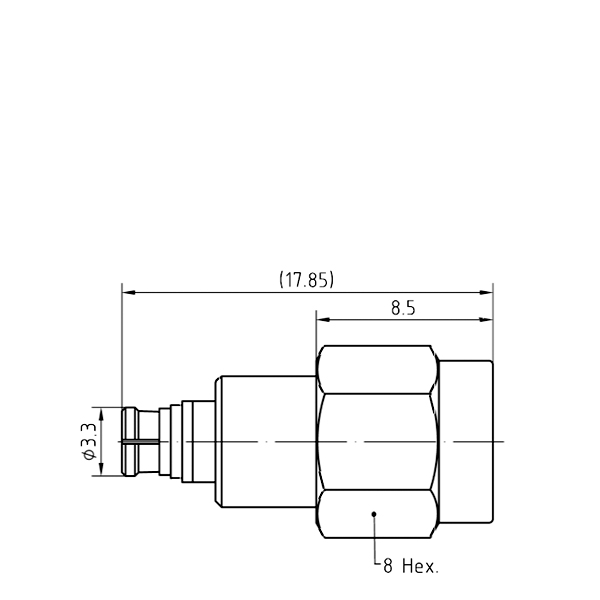

SMA/SMP-JK SMA вилка - SMP розетка AE99141840 18 ГГц ≤1,5

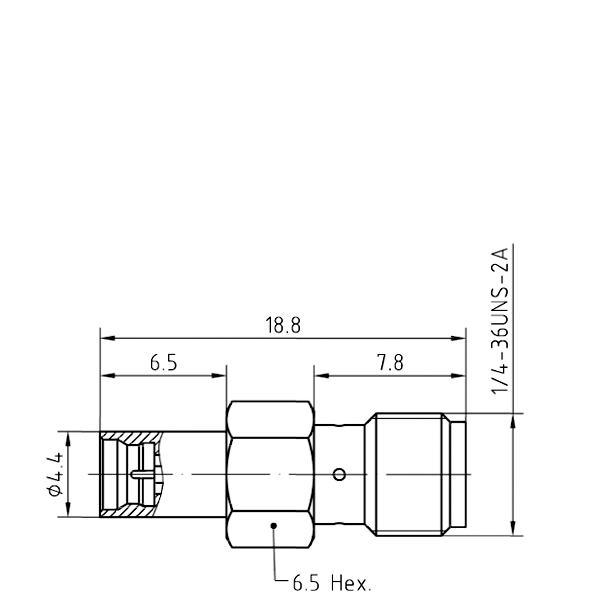

SMA/SMP-KJ SMA розетка - SMP вилка AE99141839 18 ГГц ≤1,43

Межканальные переходы 75 Ом

N-BNC
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

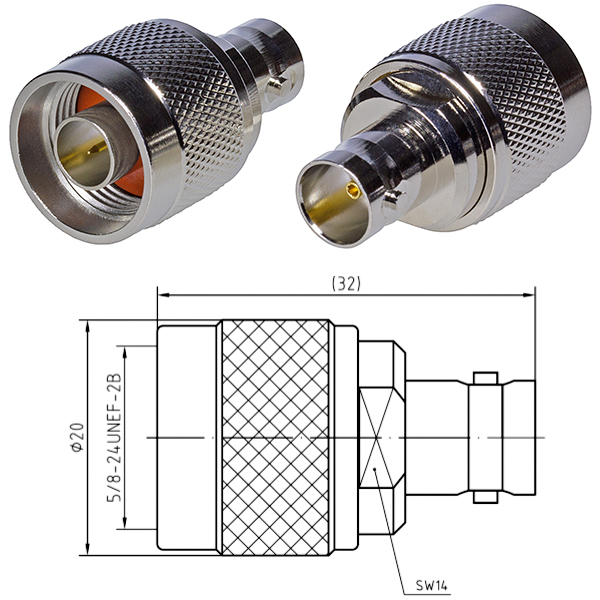

N/BNC-75JK N вилка - BNC розетка 75741-0201 2 ГГц ≤1,18
