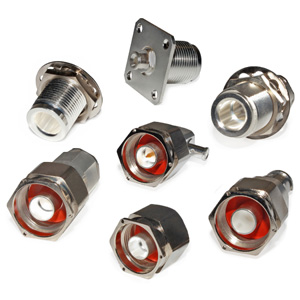

Соединители коаксиальные тип III

Коаксиальные соединители общего применения серии СК3 тип III изготовлены в соответствии с ГОСТ РВ 51914-2002. Применение современных материалов, методов разработки и производства позволило создать соединители, имеющие прекрасные электрические характеристики в широком диапазоне частот до 18ГГц.
Соединители серии СК3 предназначены для применения как в антенно-фидерных трактах, так и для соединения между собой различных блоков аппаратуры ВЧ и СВЧ диапазонов.

Технические характеристики

Присоединительные размеры тип III по ГОСТ РВ 51914-2002
Волновое сопротивление 50Ω
Рабочее напряжение 250В
Напряжение пробоя диэлектрика 1500В
Сопротивление контактов (центральный контакт) ≤1mΩ
Сопротивление контактов (внешний контакт) ≤0.2mΩ
Сопротивление изоляции ≥5000MΩ
Усилие удержания центрального контакта(радиальное) ≥2.5Н·см
Количество соединений ≥500
Температурный диапазон -60°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь 2.М - Ср-Су(99,4)6
5.М – Н9
5.К – Н3
Штырь Латунь К - Н3.Зл-Ко(99,9)0,5
М - Н3.Зл-Ко(99,9)1,3
Гнездо Бронза бериллиевая К - Н3.Зл-Ко(99,9)0,5
М(В) - Н3.Зл-Ко(99,9)1,3
Втулка Латунь, медь Ср-Су(99,4)6
Изолятор Фторопласт -
Гайка Латунь Н9
Гайка прижимная Нержавеющая сталь -
Прокладка Фторопласт -
Кольцо Бронза марганцевая H9
Шайба стопорная Бронза марганцевая H9
Кольцо резиновое Силиконовая резина -

Условные обозначения

  • СК-1
  • 3-2
  • РФК3
  • П4
  • -1415
  • -16
  • -1437
  • -2.M*8
1. Тип соединителя СК
2. Маркировка присоединительного размера 3 – тип III по ГОСТ РВ 51914-2002
3. Вид корпуса, способ крепления или монтажа ВК – Вилка кабельная;
РПК – Розетка приборно-кабельная;
РФК – Розетка фланцевая кабельная;
РБФ – Розетка блочная фланцевая;
4. Тип корпуса П – Прямой;
У – Угловой.
5. Тип кабеля См.здесь
6. Способ монтажа 1 – Пайка;
2 – Обжим;
3 – Прижим с пайкой;
4 – Прижим с обжимом.
7. Номер разработки
8. Тип покрытия корпуса 2.М – Ср-Су(99,4)6;
5.М – Н9
5.К – Н3

* Примечание – Климатическое исполнение:

М - В2 по ГОСТ 15150-69, (покрытие центрального контакта Н3.Зл-Ко(99,9)1,3)

К - УХЛ2 по ГОСТ 15150-69, (покрытие центрального контакта Н3.Зл-Ко(99,9)0,5) .


Соединители для гибкого кабеля

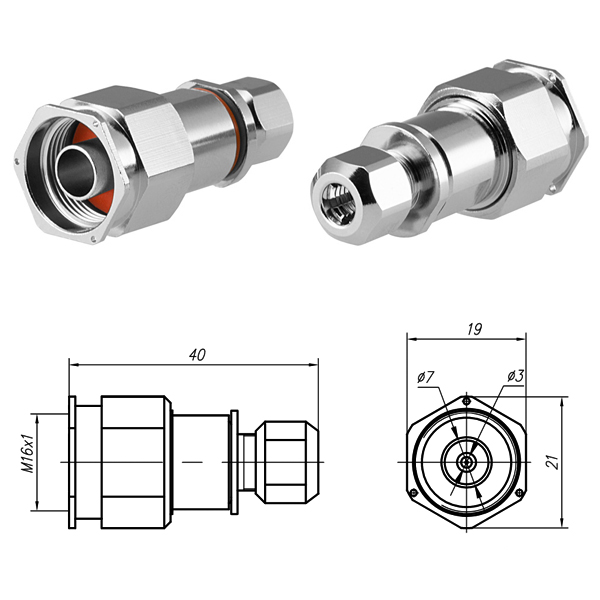

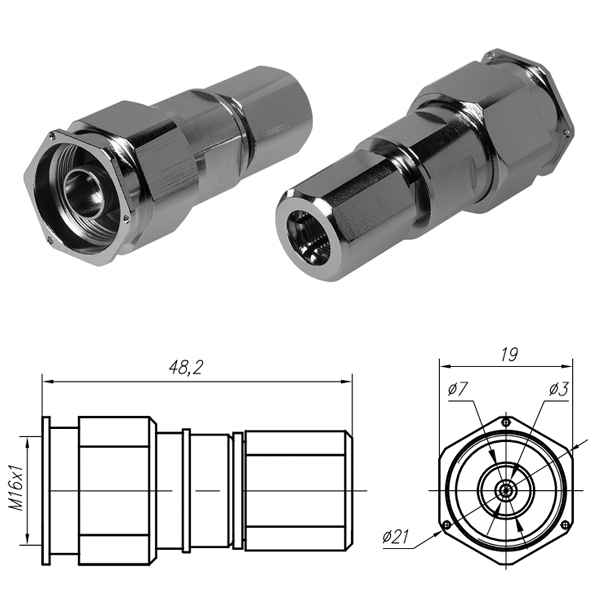

Вилки кабельные прямые

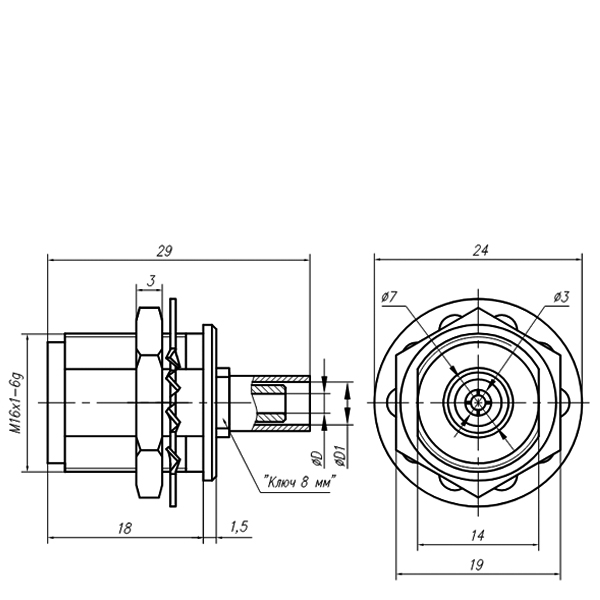

Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

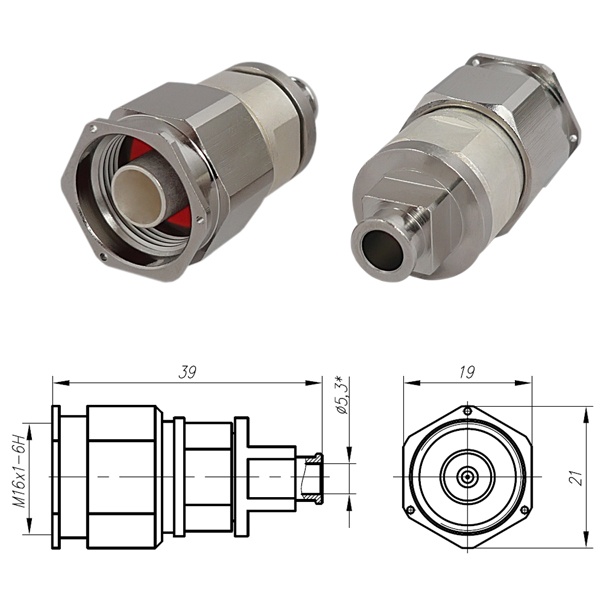

СК3-ВКП-142-3-186 12 ГГц ≤1,17 вилка кабельная прямая RG142 B/U, RG-223

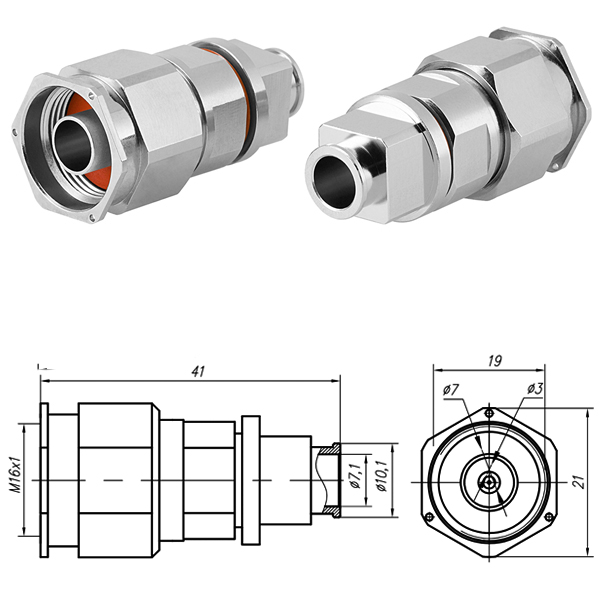

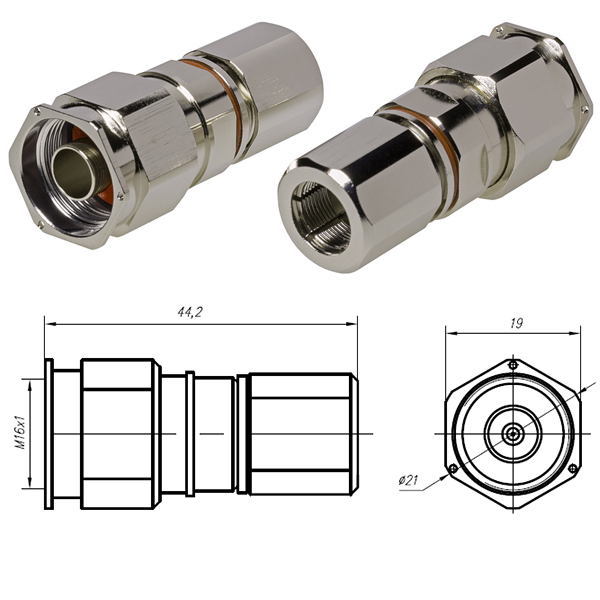

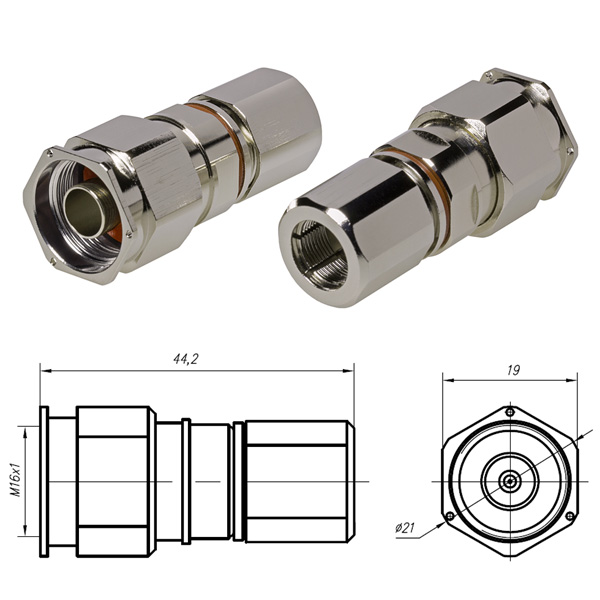

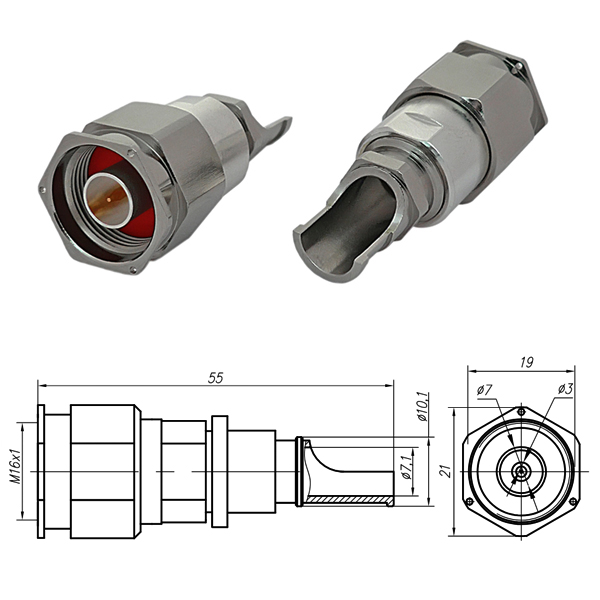

СК3-ВКП-400-4-219 12 ГГц ≤1,25 вилка кабельная прямая LMR400, RG-213, RG-8, РК50-7-315

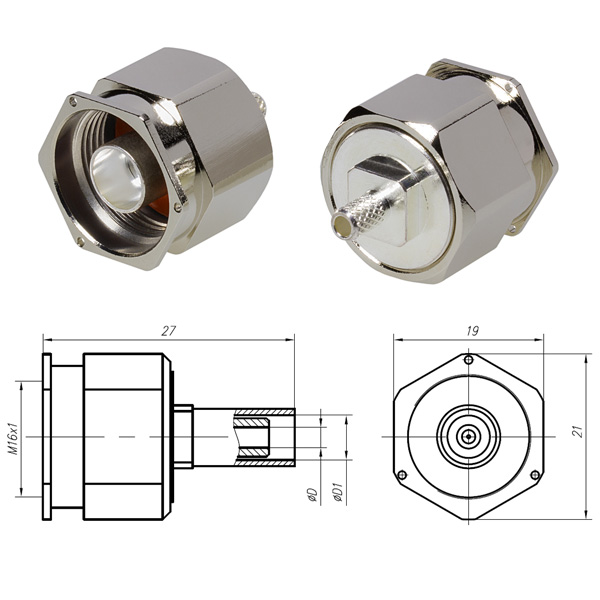

СК3-ВКП-2.22-2-132 12 ГГц ≤1,25 вилка кабельная прямая РК50-2-22, SFF-50-2-1 D=2,3 mm, D1=4,2 mm
СК3-ВКП-3.210-2-133 12 ГГц ≤1,25 вилка кабельная прямая PK50-3-210, PK50-3-35, RG-58/U, LMR-195, B9907 D=3,0 mm, D1=5,0 mm
СК3-ВКП-4,8.32-4-210 12 ГГц ≤1,25 вилка кабельная прямая РК50-4,8-32, LMR300
СК3-ВКП-142-4-246 12 ГГц ≤1,20 вилка кабельная прямая РК50-3-11, RG-142 B/U, RG-223, RG-400, G_03233_D

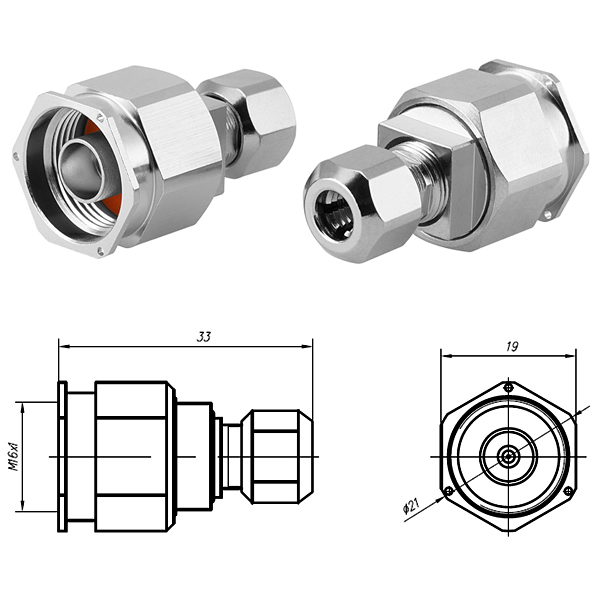

СК3-ВКП-3.38-3-297 6 ГГц ≤1,20 вилка кабельная прямая LMR-195, В9907, RG-58/U, PK50-3-35, РК 50-3-151, РК 50-3-210
СК3-ВКП-400-4-219 12 ГГц ≤1,25 вилка кабельная прямая РК50-7-315, RG-213, LMR-400, RG-8

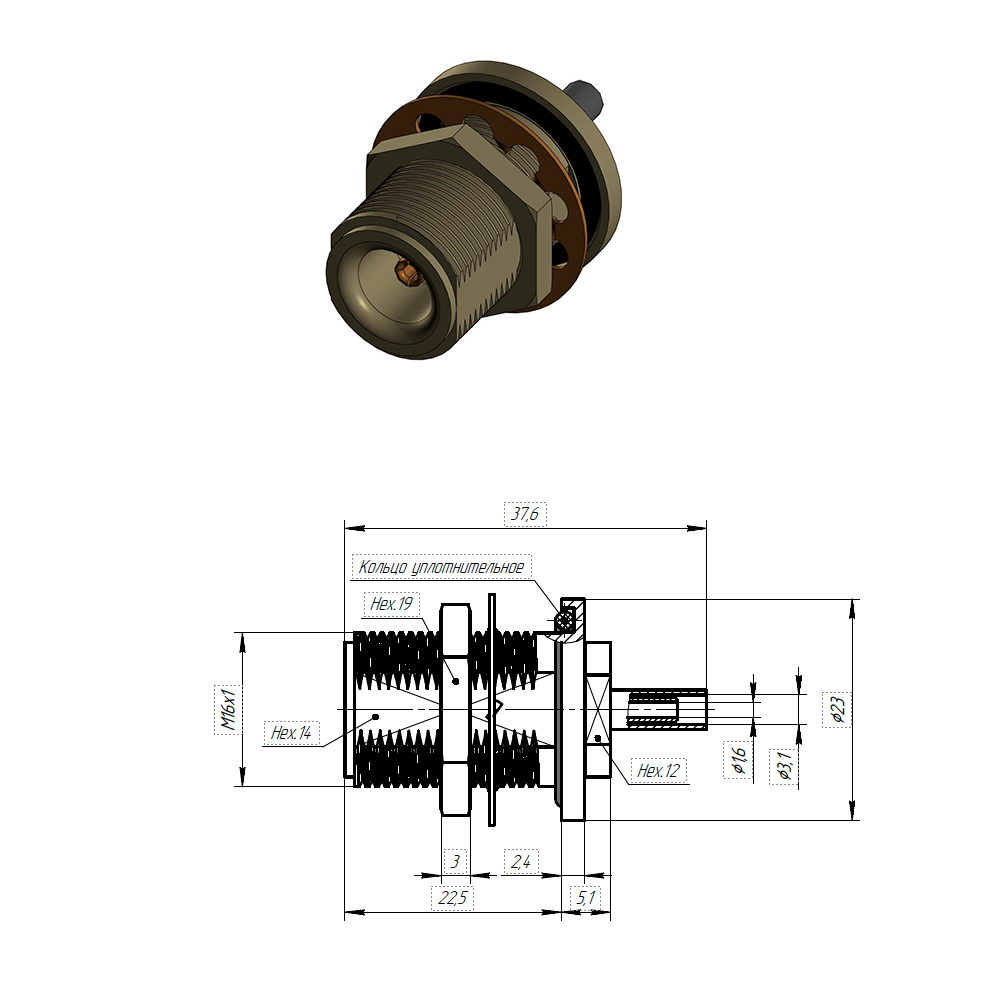

Розетки приборно-кабельные

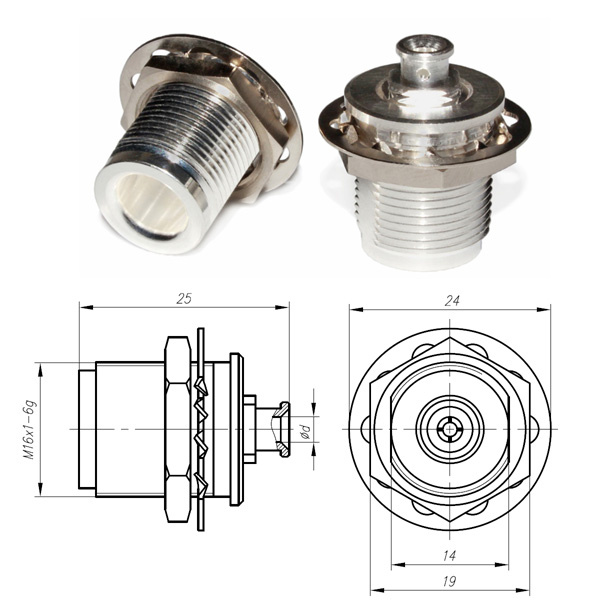

Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

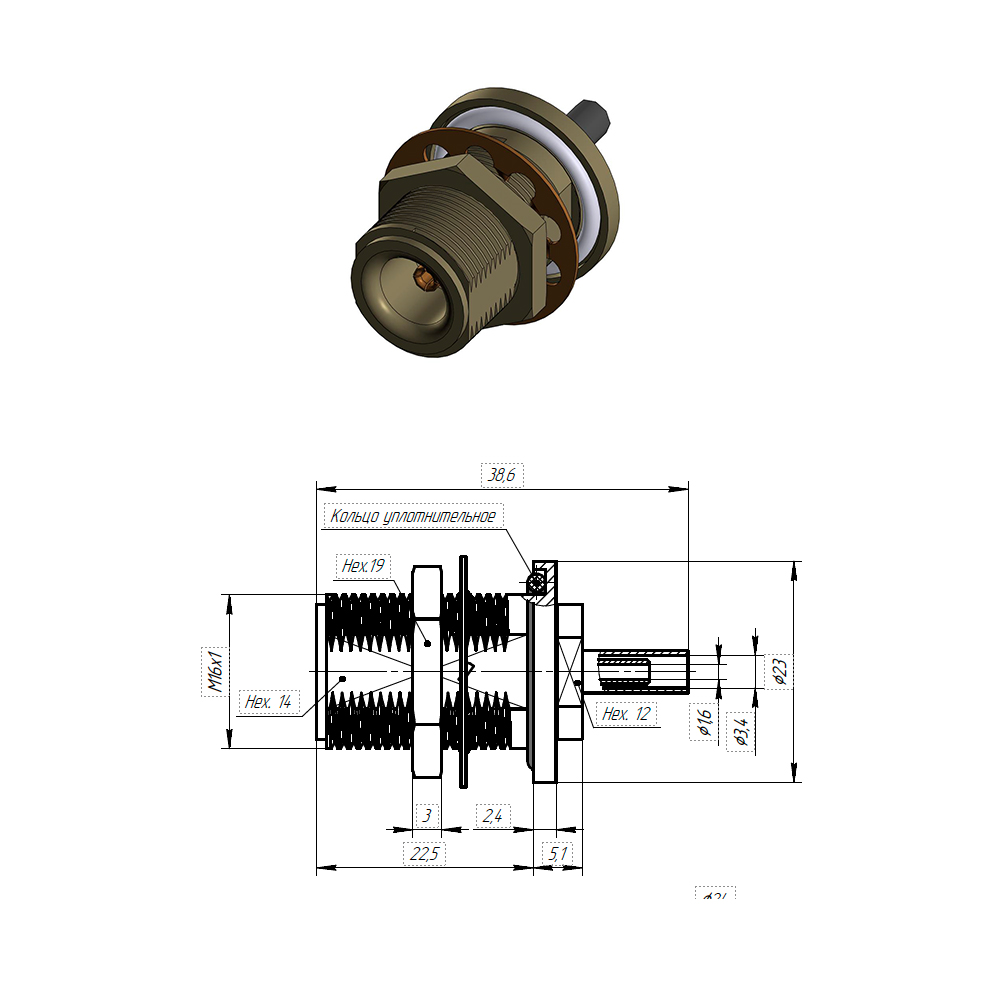

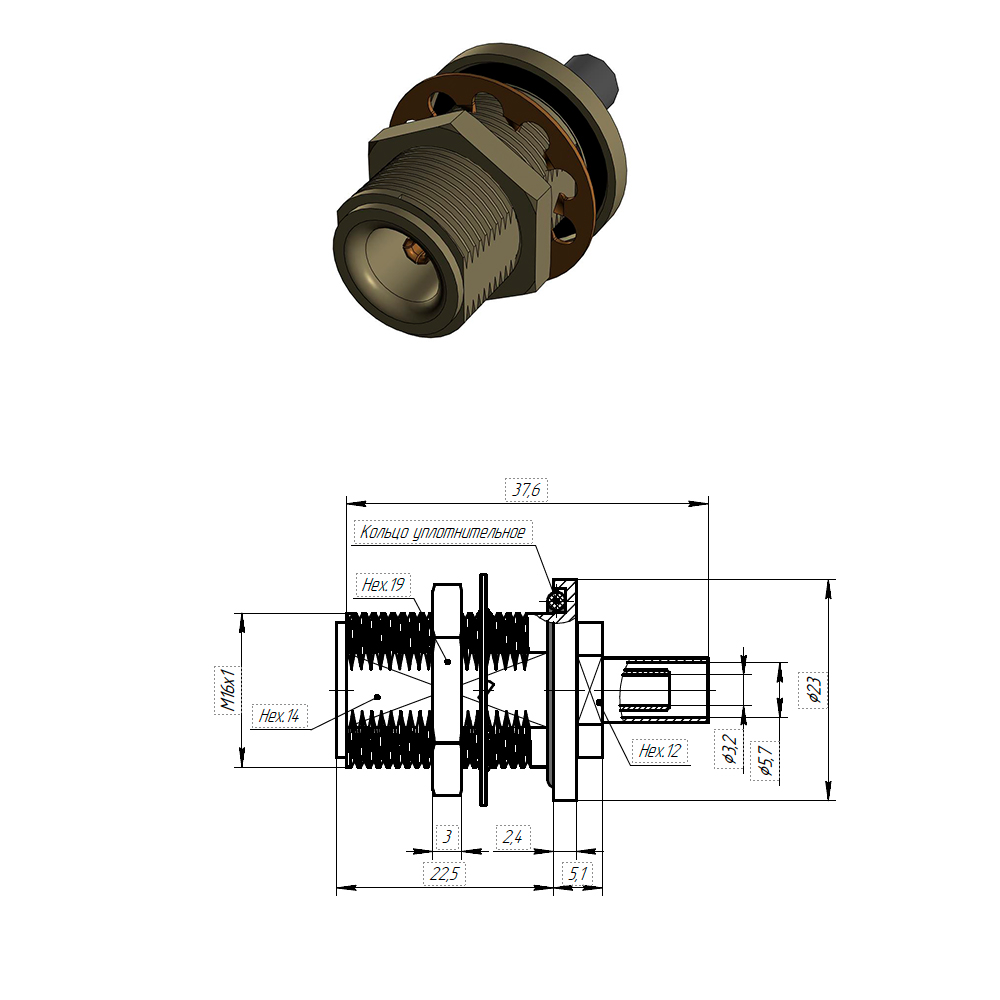

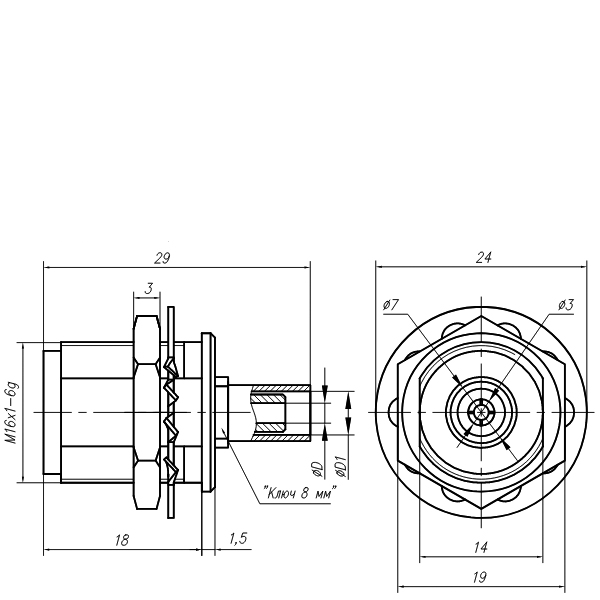

СК3-РПКП-1,5.21-2-134 12 ГГц ≤1,25 розетка приборно-кабельная РК50-1,5-21, RG-316S D=1,6 mm, D1=3,5 mm

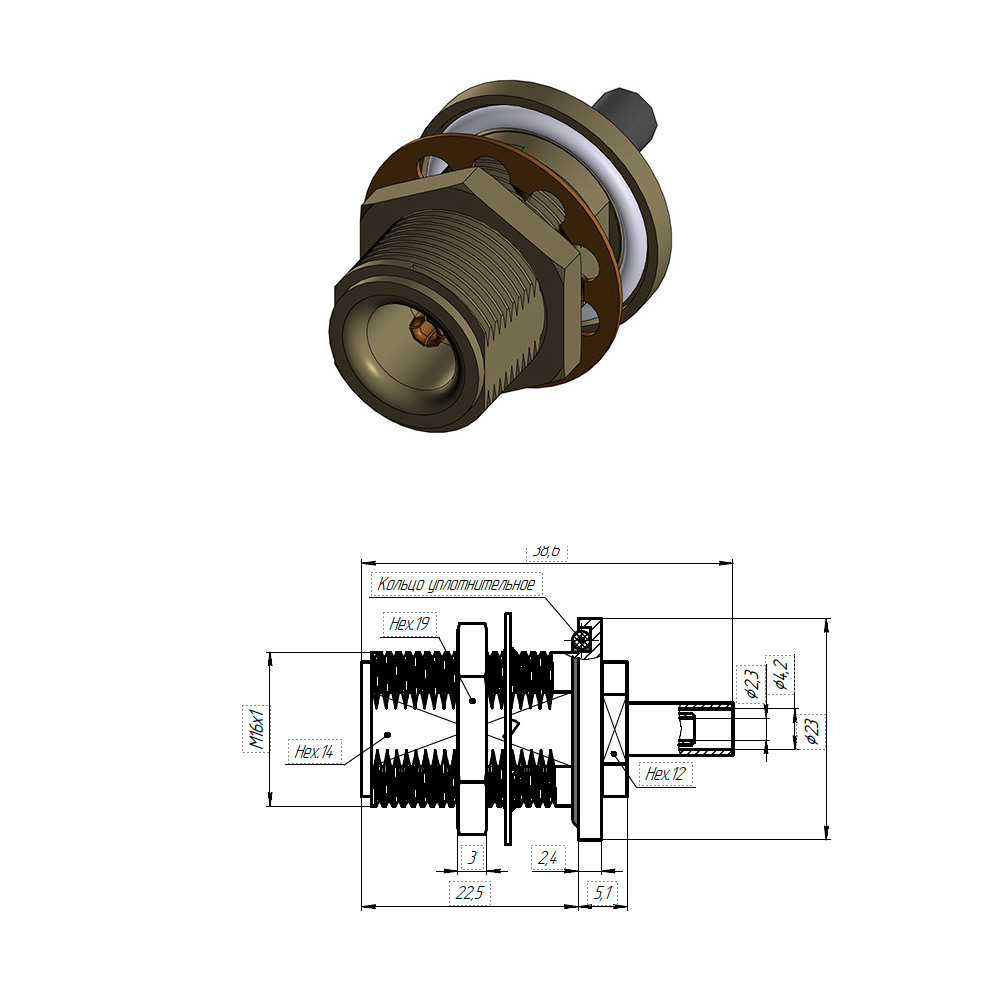

СК3-РПКП-2.22-2-135 12 ГГц ≤1,25 розетка приборно-кабельная РК50-2-22, SFF-50-2-1 D=2,3 mm, D1=4,2 mm

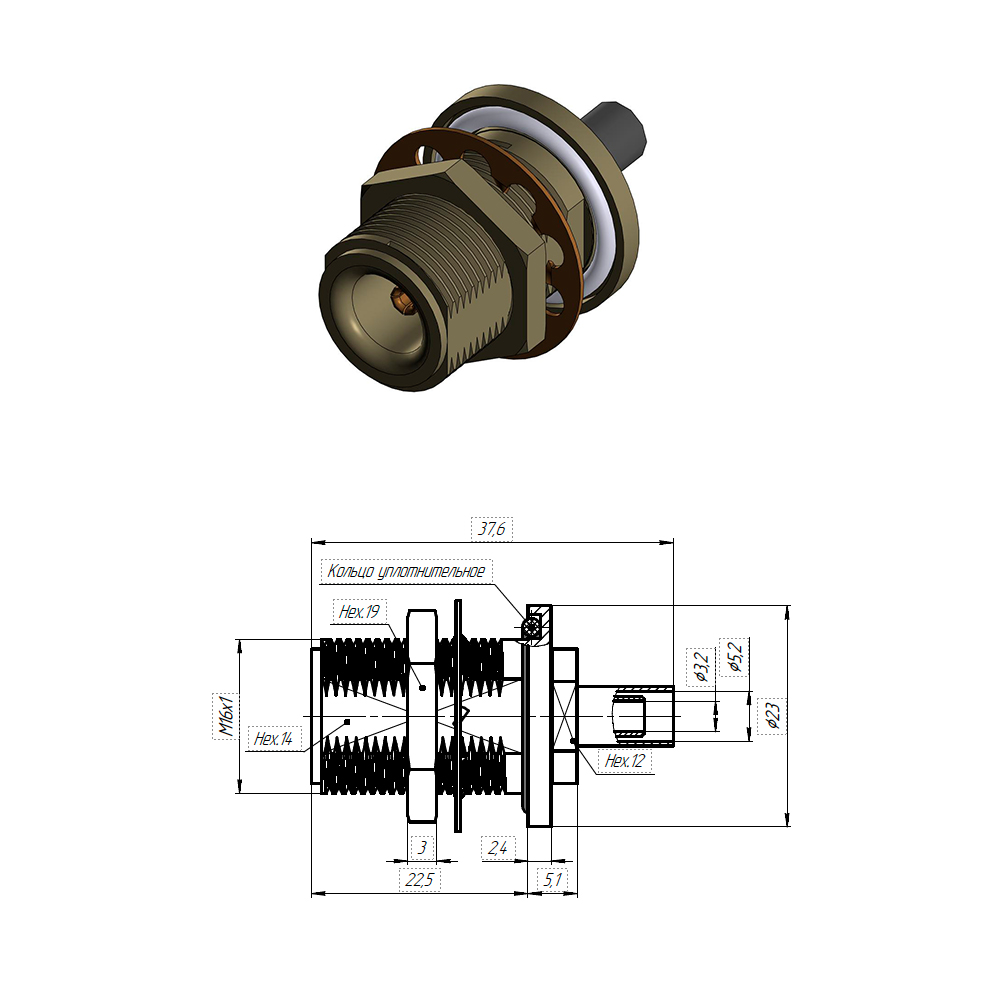

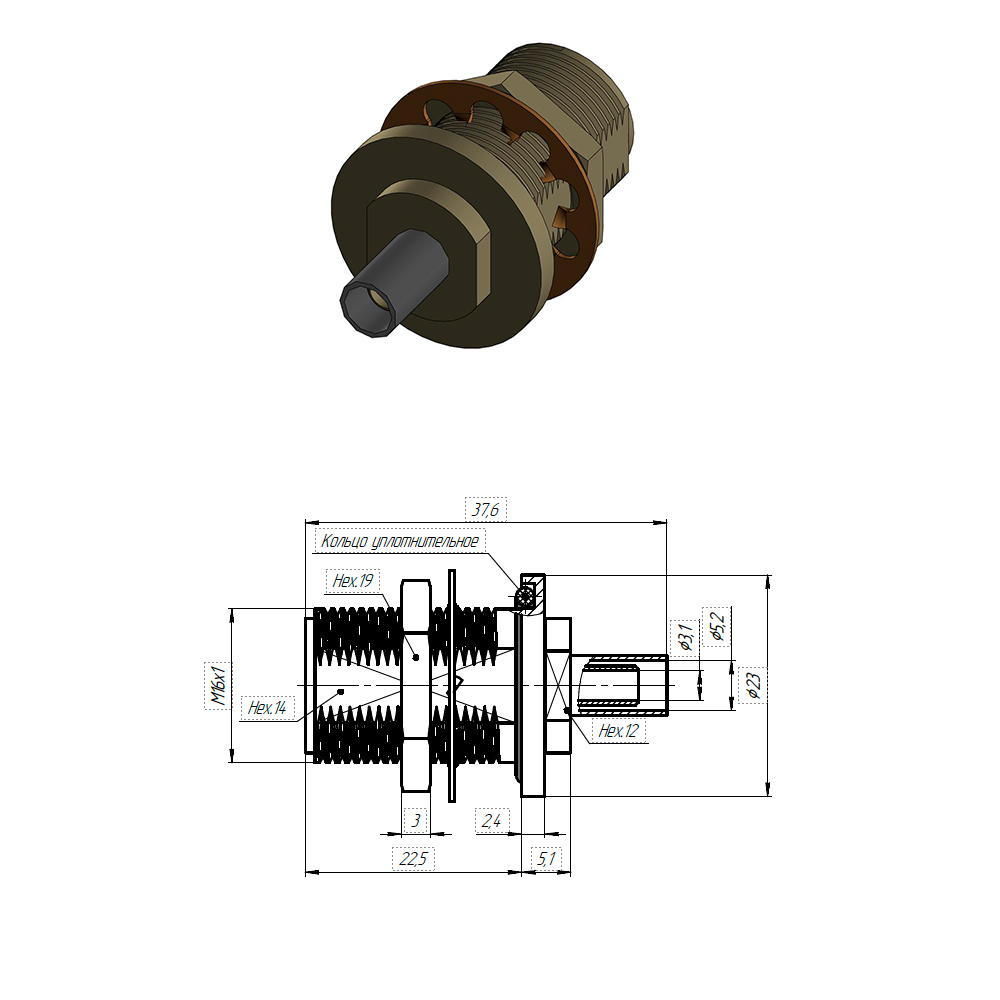

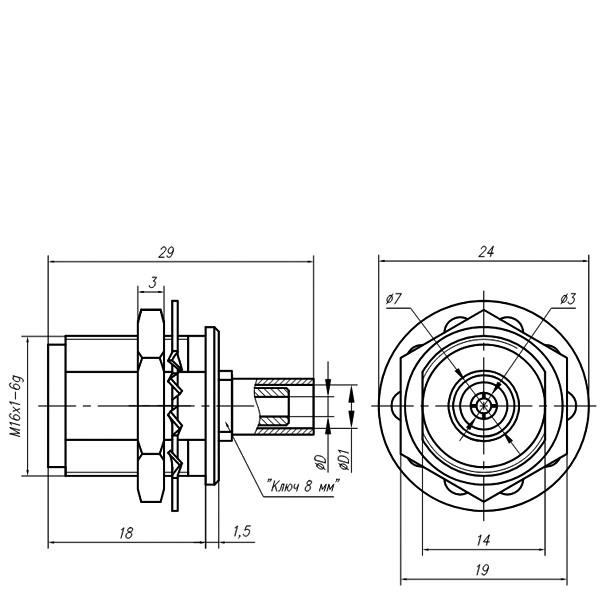

СК3-РПКП-3.210-2-136 12 ГГц ≤1,25 розетка приборно-кабельная РК50-3-210, RG-58/U, LRM-195, B9907 D=3,0 mm, D1=5,0 mm
СК3-РПКП-4,8.32-4-336 12 ГГц ≤1,20 розетка приборно-кабельная РК50-4,8-32, LRM-300

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

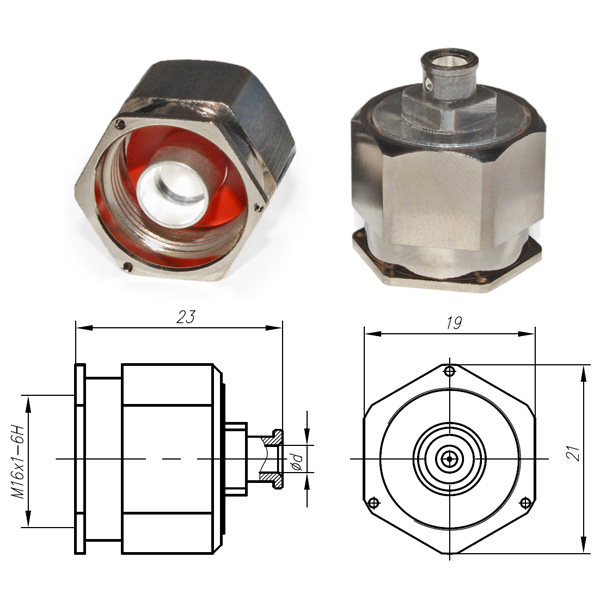

СК3-ВКП-2.25-1-126 18 ГГц ≤1,25 вилка кабельная прямая РК50-2-25, РК50-2-28, SUCOFORM 113 FEP, SF 100 D=3,0 mm

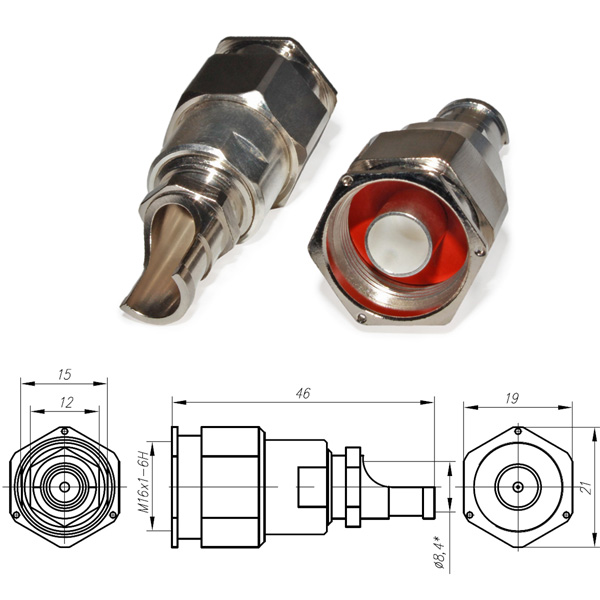

СК3-ВКП-141-1-128 18 ГГц ≤1,25 вилка кабельная прямая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 D=3,7 mm
СК3-ВКП-4.47-3-154 18 ГГц ≤1,25 вилка кабельная прямая РК50-4-47-С
СК3-ВКП-250-3-205 18 ГГц ≤1,15 вилка кабельная прямая SUCOFORM 250-01 FEP
СК3-ВКП-250-3-206 18 ГГц ≤1,15 вилка кабельная прямая SUCOFORM 250-01 FEP усиленный хвостовик
СК3-ВКП-085-1-117 18 ГГц ≤1,25 вилка кабельная прямая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 D=2,3 mm
СК3-ВКП-5.44-3-339 18 ГГц ≤1,20 вилка кабельная прямая РК50-5-44
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

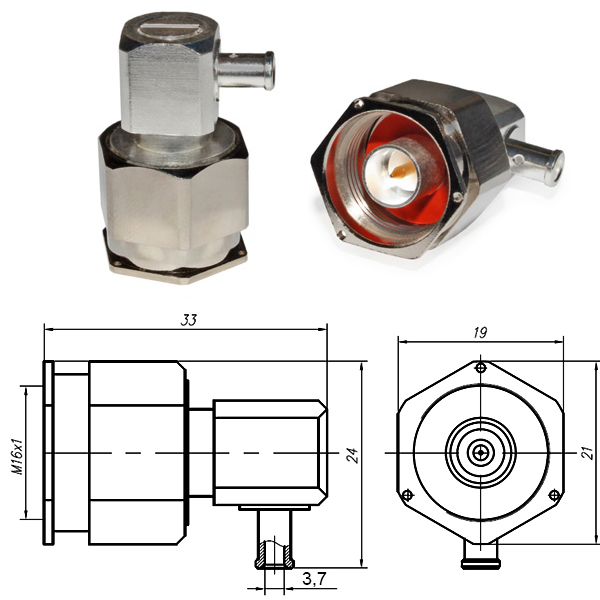

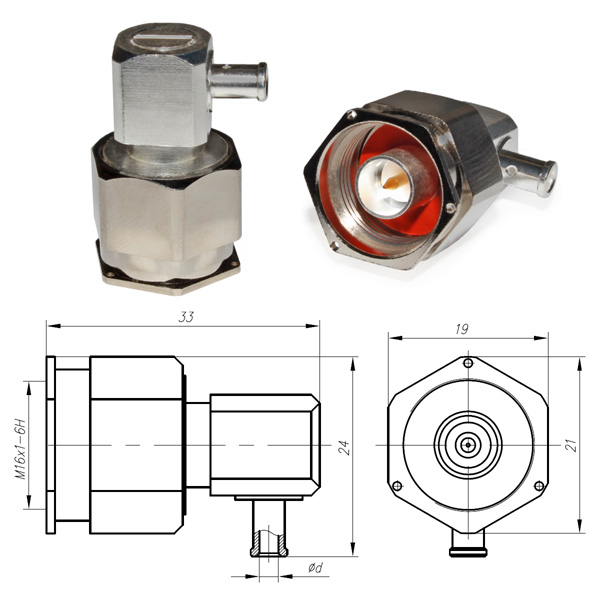

СК3-ВКУ-2.25-1-147 12 ГГц ≤1,20 вилка кабельная угловая РК50-2-25, РК50-2-28, SUCOFORM 113 FEP, SF 100 D=3,0 mm
СК3-ВКУ-141-1-148 12 ГГц ≤1,20 вилка кабельная угловая РК50-3-28, РК50-3-29, SUC0E0RM 141 FЕР, SR-141, SF-141 D=3,7 mm
Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

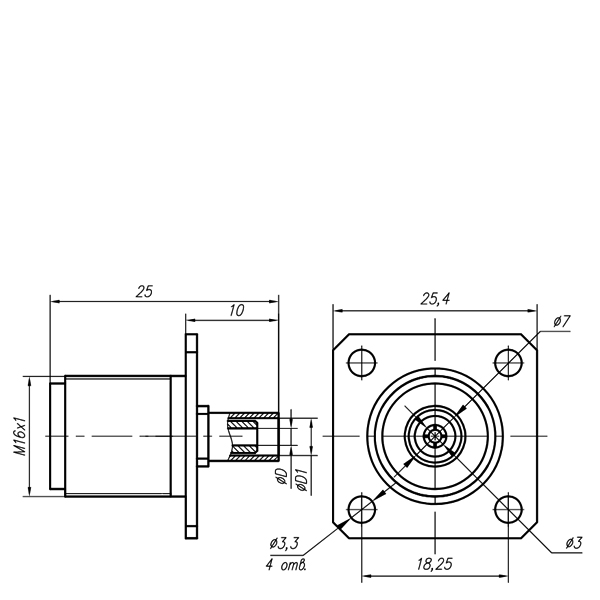

СК3-РФКП-085-1-140 18 ГГц ≤1,25 розетка кабельная фланцевая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 D=2,3 mm, D1=4,85 mm

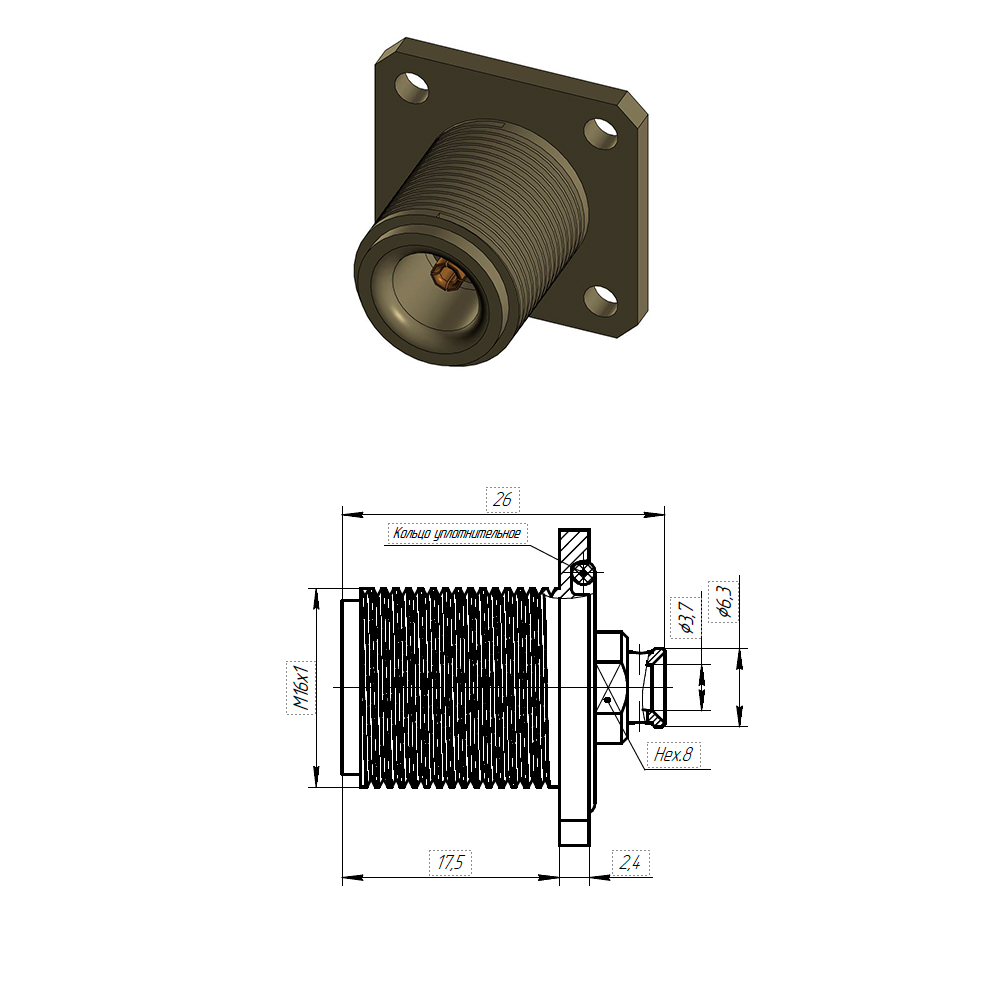

СК3-РФКП-141-1-143 18 ГГц ≤1,25 розетка кабельная фланцевая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 D=3,7 mm, D1=6,15 mm
СК3-РФКП-2.25-1-145 18 ГГц ≤1,25 розетка кабельная фланцевая РК50-2-25, РК50-2-28, SUCOFORM 113 FEP, SF 100 D=3,0 mm, D1=5,55 mm

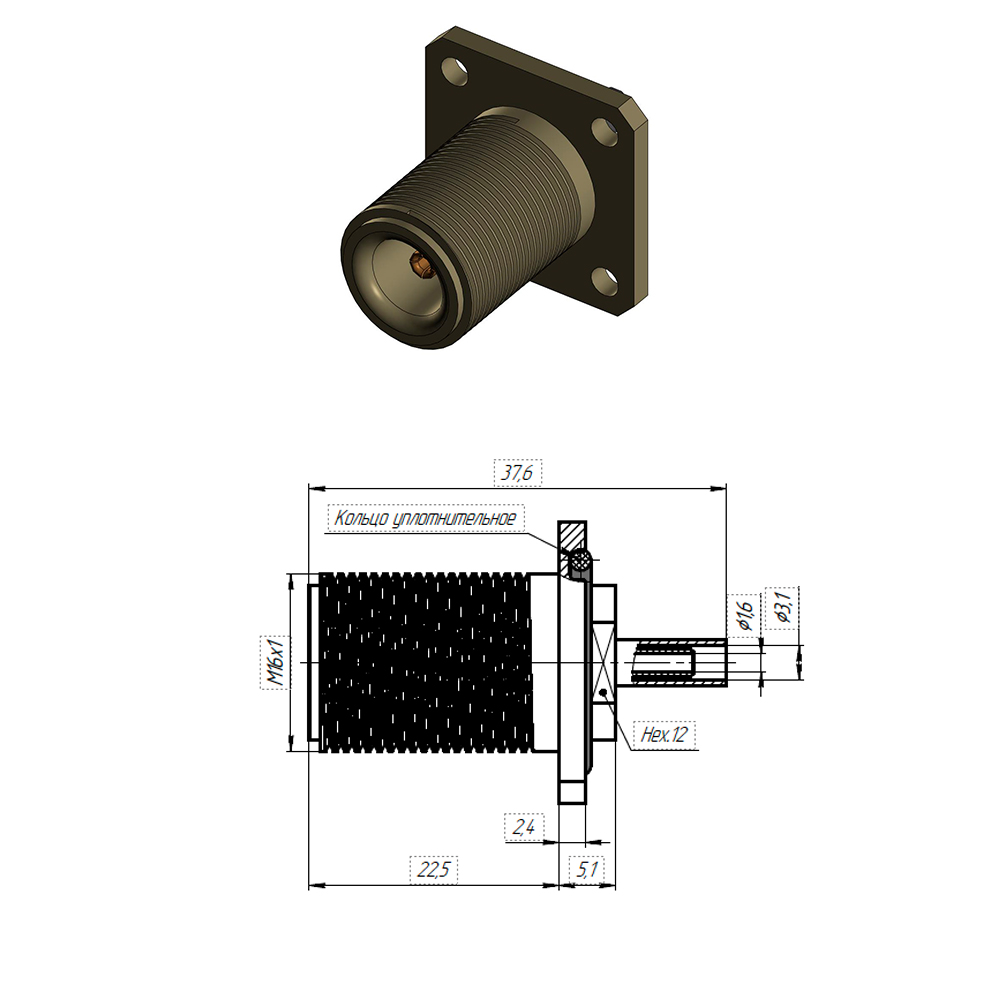

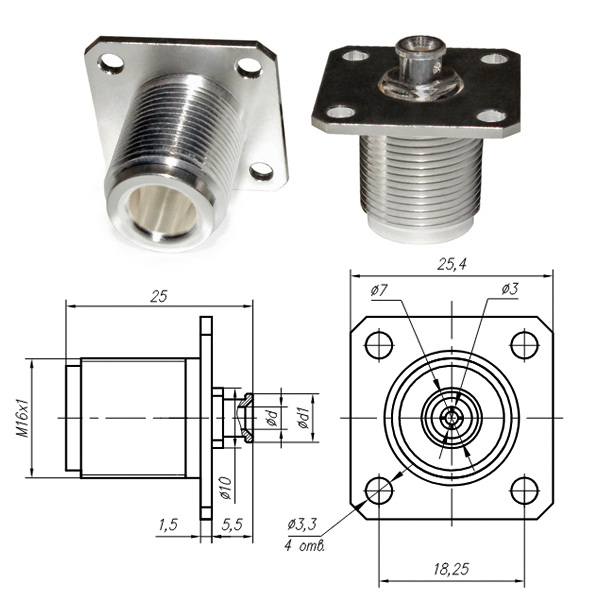

СК3-РФКП-1,5.21-2-137 18 ГГц ≤1,25 розетка кабельная фланцевая РК50-1,5-21, RG-316S D=1,6 mm, D1=3,5 mm
СК3-РФКП-2.22-2-138 18 ГГц ≤1,25 розетка кабельная фланцевая РК50-2-22, SFF-50-2-1 D=2,3 mm, D1=4,2 mm

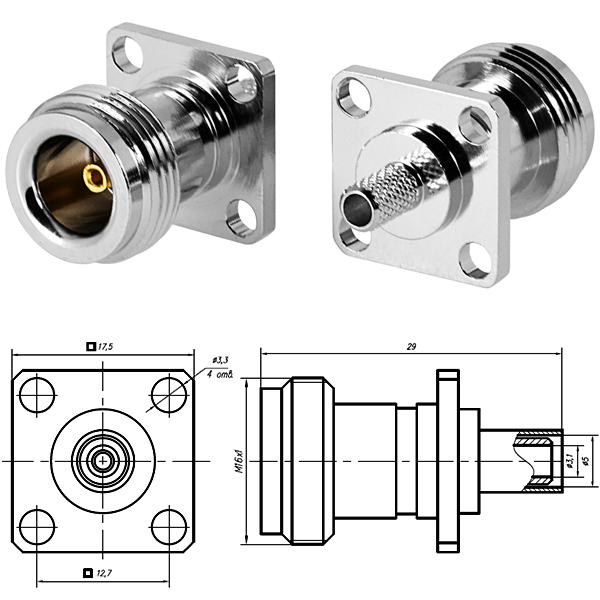

СК3-РФКП-58-2-298 12 ГГц ≤1,20 розетка кабельная фланцевая РК50-3-35, РК50-3-38, РК50-3-210, RG-58/U, LMR-195, В9907, РК50-3-151
Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

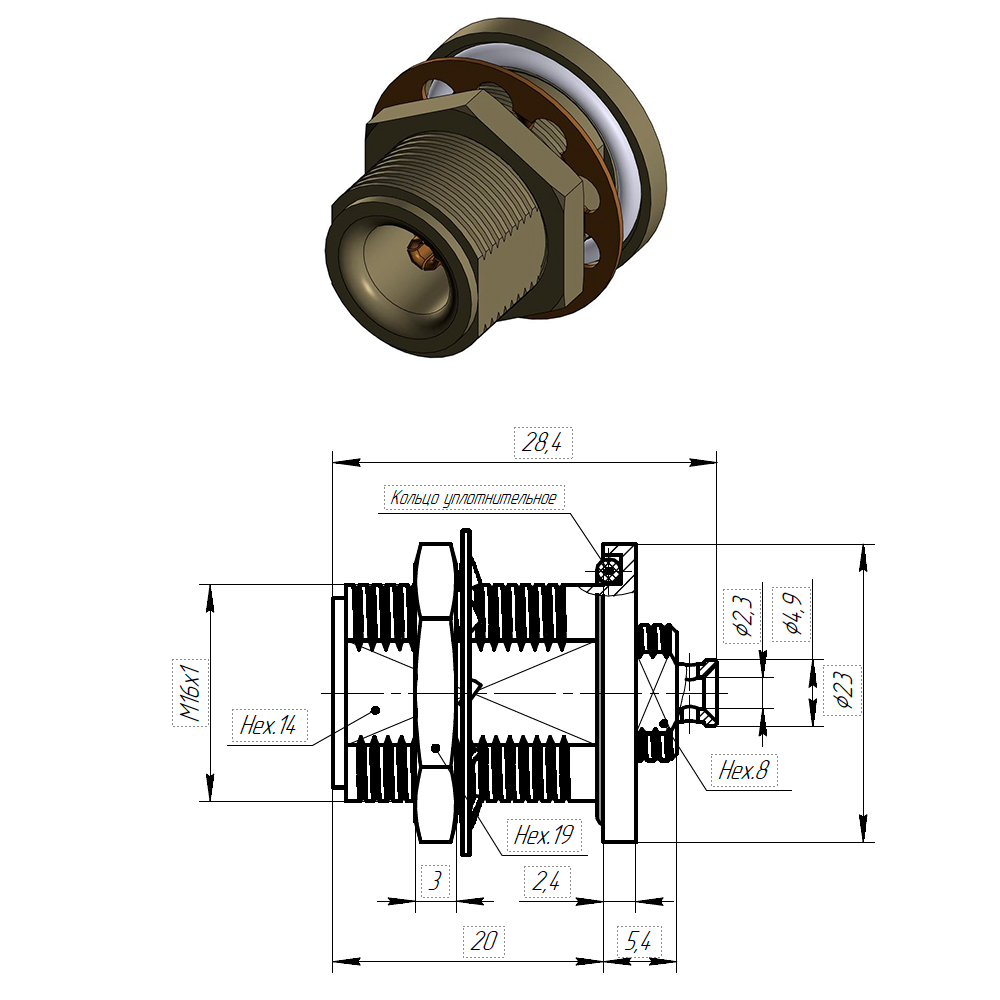

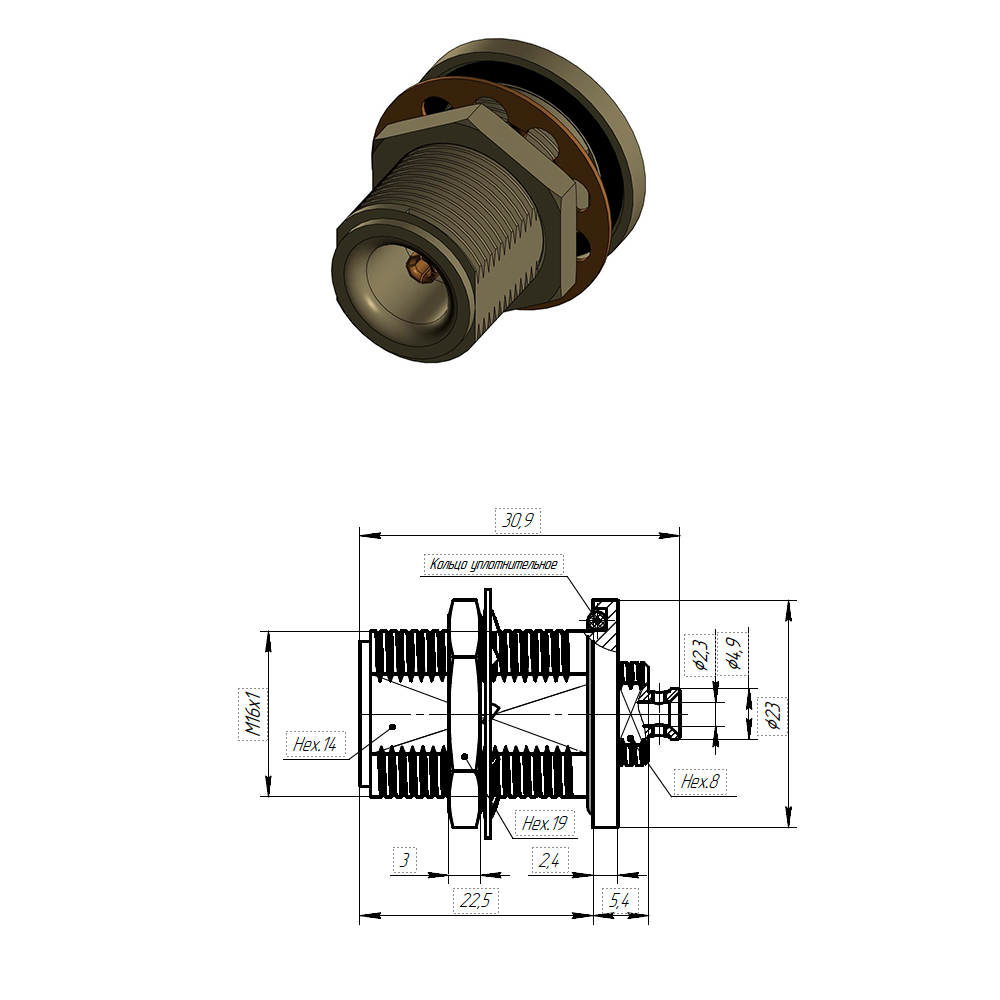

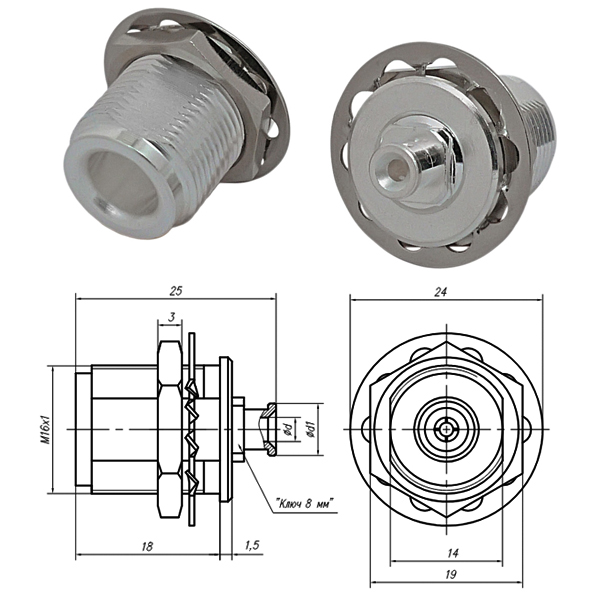

СК3-РПКП-085-1-101 18 ГГц ≤1,25 розетка приборно-кабельная РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 D=2,3 mm, D1=4,9 mm
СК3-РПКП-2.25-1-118 18 ГГц ≤1,25 розетка приборно-кабельная РК50-2-25, РК50-2-28, SUCOFORM 113 FEP, SF 100 D=3,0 mm, D1=3,6 mm

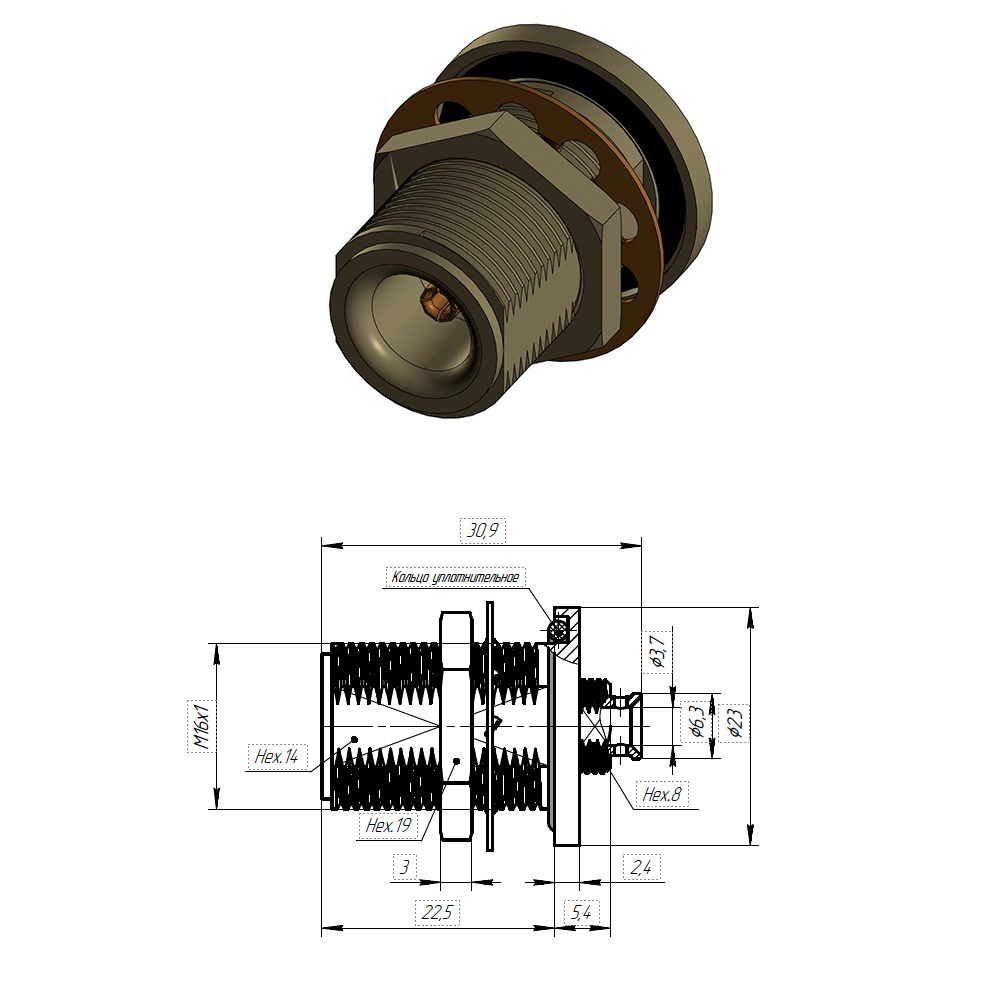

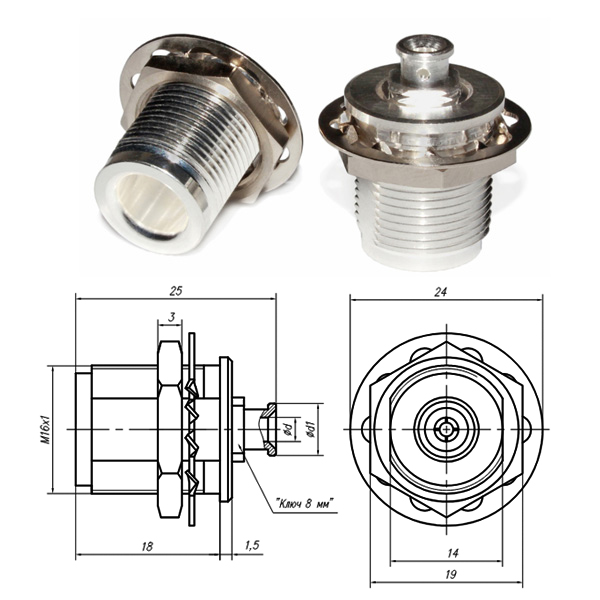

СК3-РПКП-141-1-119 18 ГГц ≤1,25 розетка приборно-кабельная РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 D=3,7 mm, D1=6,3 mm

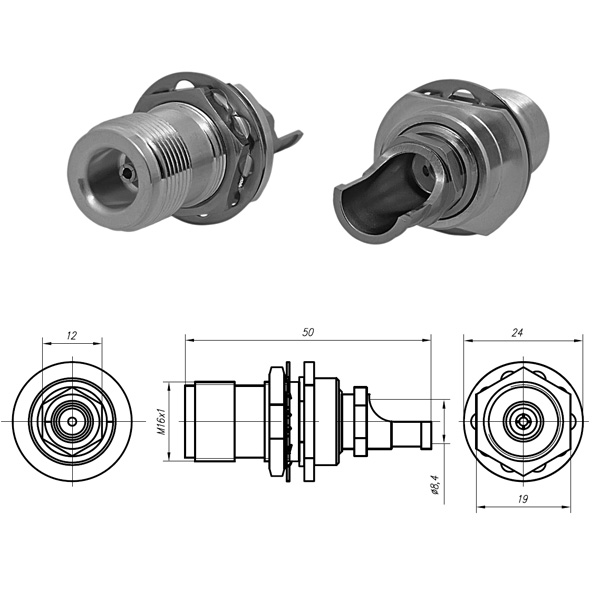

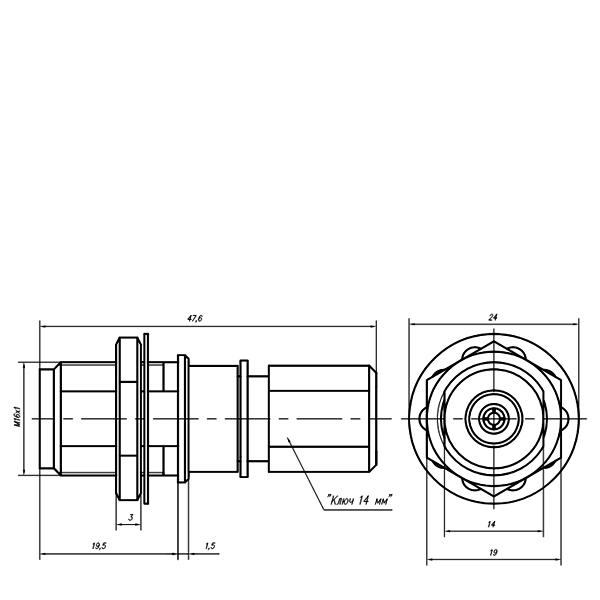

СК3-РПКП-4.47-3-153 18 ГГц ≤1,25 розетка приборно-кабельная РК50-4-47-С усиленный хвостовик

Соединители приборные

Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

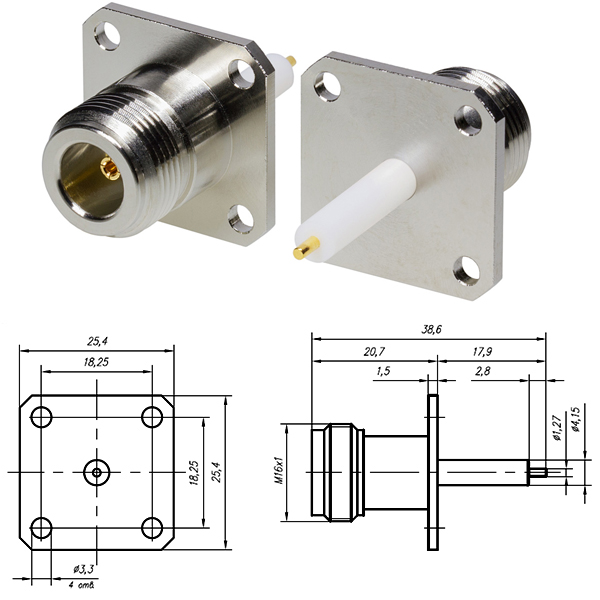

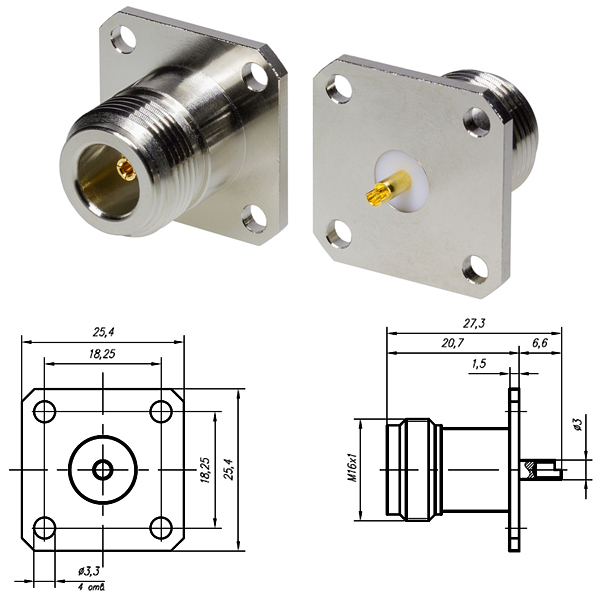

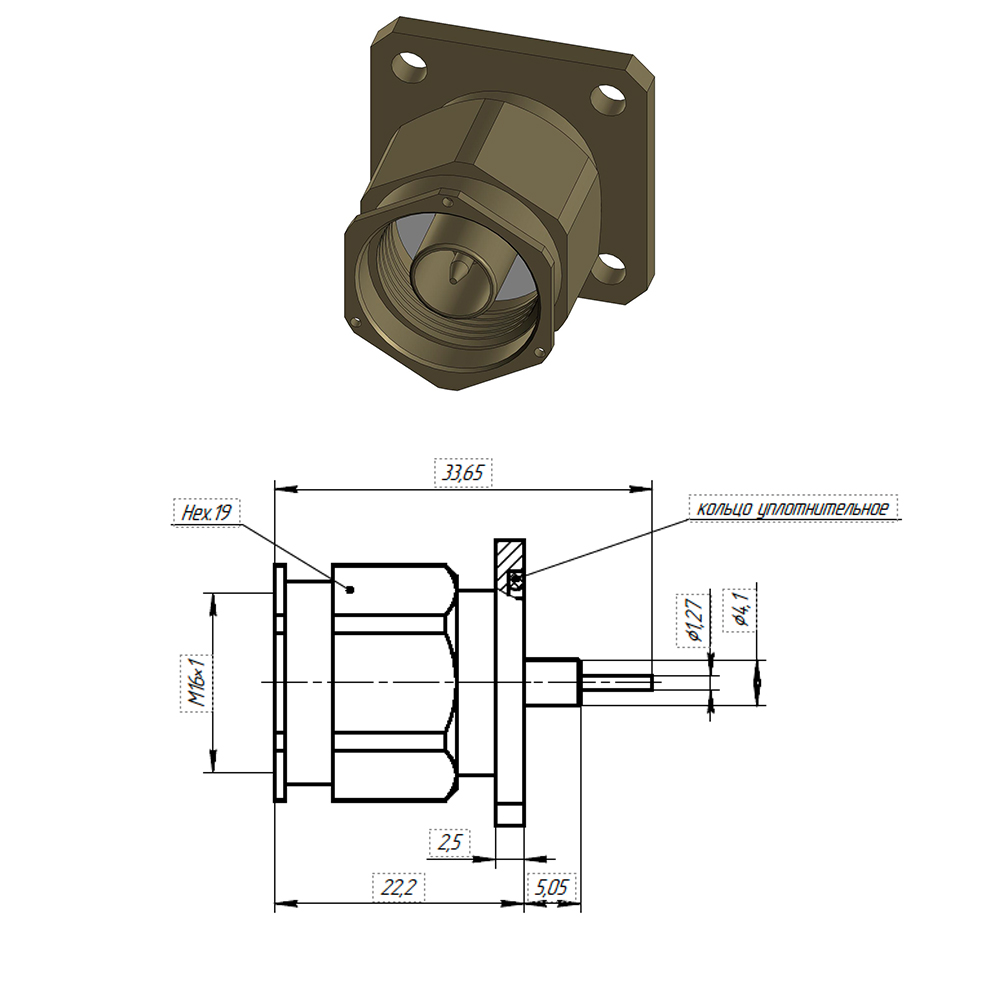

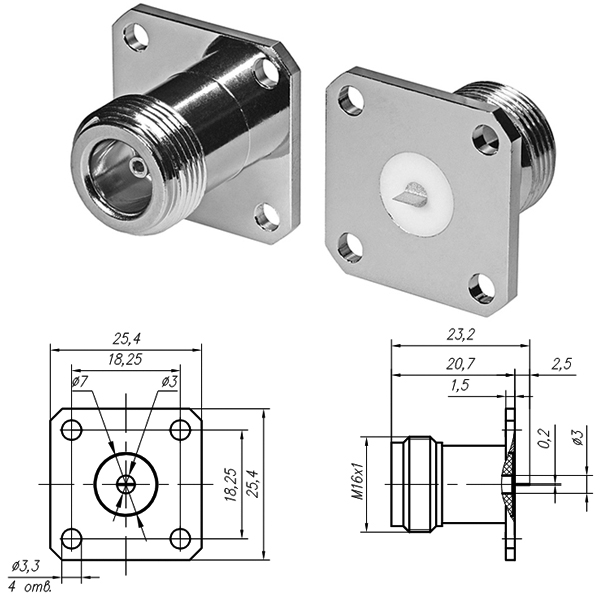

СК3-РБФП-Х-1-255 11 ГГц ≤1,25 розетка приборная фланцевая - -
СК3-РБФП-Х-1-241 18 ГГц ≤1,25 розетка приборная фланцевая - -

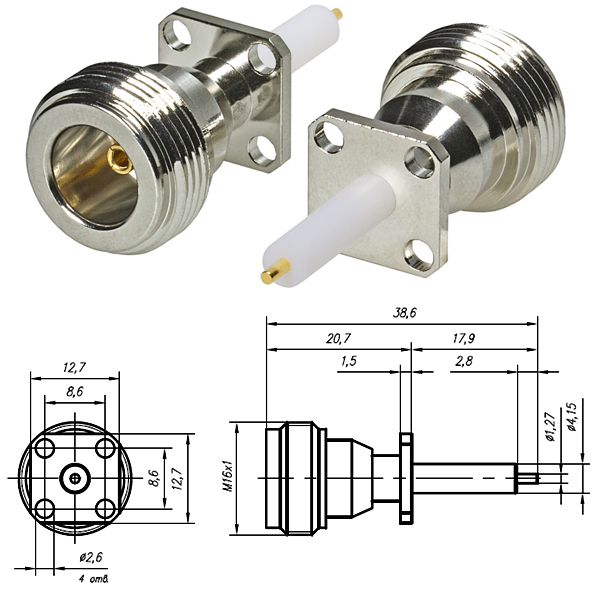

СК3-РБФП-Х-1-254 18 ГГц ≤1,25 розетка приборная фланцевая - -

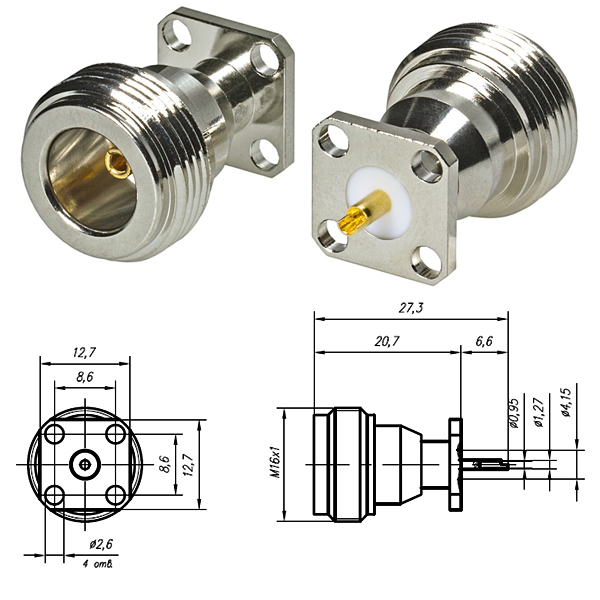

СК3-РБФП-Х-1-256 11 ГГц ≤1,25 розетка приборная фланцевая - -
СК3-РБФП-Х-1-257 11 ГГц ≤1,25 розетка приборная фланцевая - -

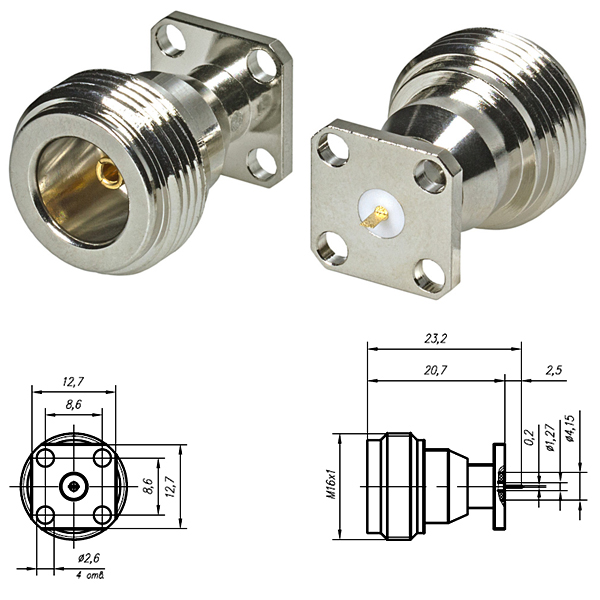

СК3-РБФП-Х-1-258 11 ГГц ≤1,25 розетка приборная фланцевая - -
