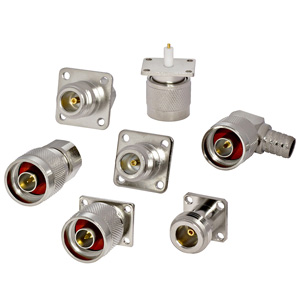

Соединители коаксиальные тип N

Коаксиальные соединители общего применения серии N - очень популярные соединители средней мощности с резьбовым соединением.
Разработаны и изготовлены в соответствии со стандартом MIL-C-39012.
Соединители обладают высокими вибрационными характеристиками, отличными электрическими и частотными характеристиками - до 11ГГц.

Технические характеристики

Присоединительные размеры тип N
Волновое сопротивление 50Ω
Рабочее напряжение 1000В
Напряжение пробоя диэлектрика 1500В
Рабочая частота 11ГГц
Сопротивление контактов (центральный контакт) ≤1mΩ
Сопротивление контактов (внешний контакт) ≤0.2mΩ
Сопротивление изоляции ≥5000MΩ
Количество соединений ≥500
Температурный диапазон -65°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Cu 2.0 + Ni 7.0
Cu 1.0 + CuZnNi 4.0(Нейзильбер)
Центральный контакт (штырь) Латунь Ni 2.0 + Au 0.5
Ni 2.0 + Au 0.3
Центральный контакт(гнездо) Бронза бериллиевая
Бронза фосфорная
Ni 2.0 + Au 0.3
Внешний контакт Латунь Cu 2.0 + Ni 7.0
Гайка Латунь Cu 2.0 + Ni 7.0
Прокладка Силикон -
Изолятор PTFE -
Прочие части соединителя Латунь Cu 2.0 + Ni 7.0
Cu 1.0 + CuZnNi 4.0(Нейзильбер)

Условные обозначения

  • N-1
  • _2
  • J3
  • W4
  • _5
  • 2.5D6
  • Y7
1. Серия соединителя N
2. Волновое сопротивление 50 или Значение не указано -50©
75 - 75©
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

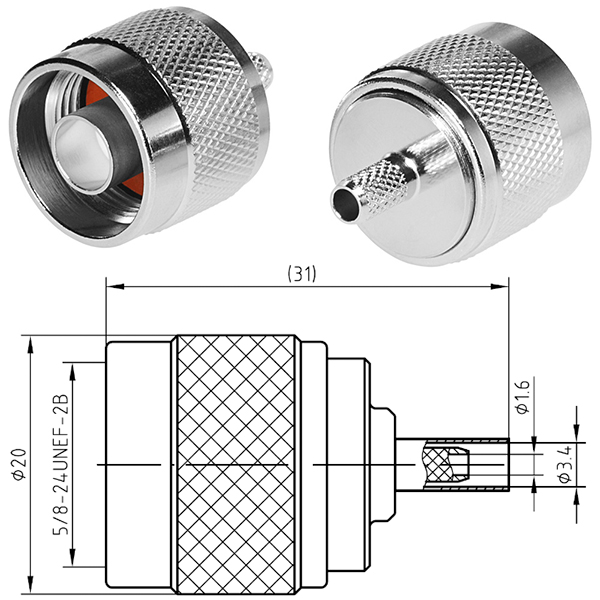

N-J2.5DY 271B-7502 8 ГГц ≤1,53 вилка кабельная прямая RG-316DT A=3,4 L=31,0

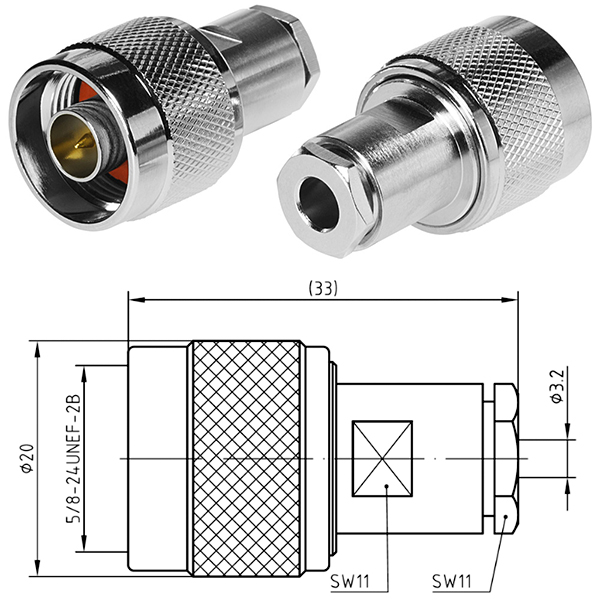

N-J3 271B-7531 8 ГГц ≤1,53 вилка кабельная прямая RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,2

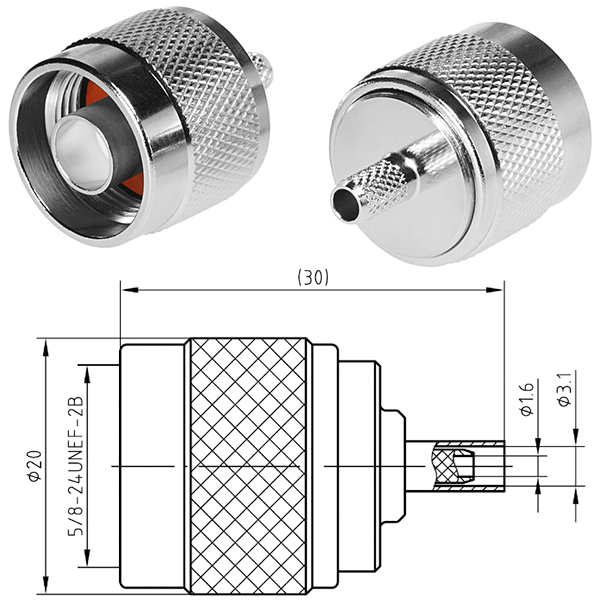

N-J3Y 271B-7501 8 ГГц ≤1,53 вилка кабельная прямая RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,1 L=30,0
N-J4 271B-7532 8 ГГц ≤1,53 вилка кабельная прямая SYV-50-2-2, SFF-50-2-1 A=4,2

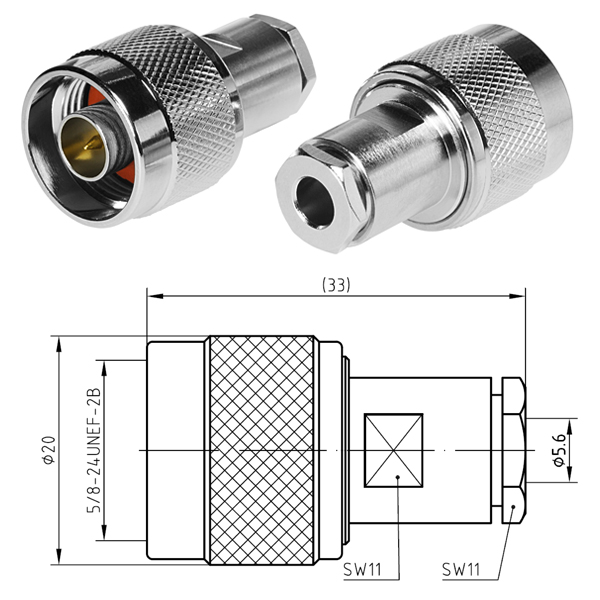

N-J5 271B-7533 8 ГГц ≤1,53 вилка кабельная прямая RF58U, RG-303U, RG-55U, RG-142B/U, RG-223U, RG-400U A=5,6

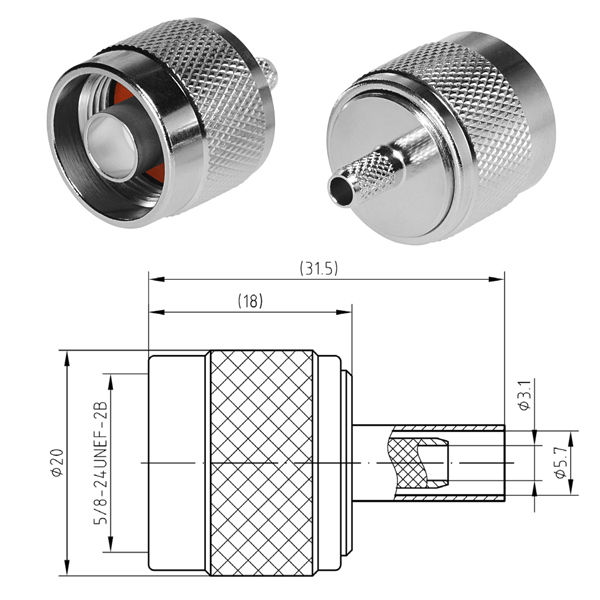

N-J5DY 271B-7504 8 ГГц ≤1,53 вилка кабельная прямая RG-55U, RG-142B/U, RG-223U, RG-400U A=5,7 L=31,5

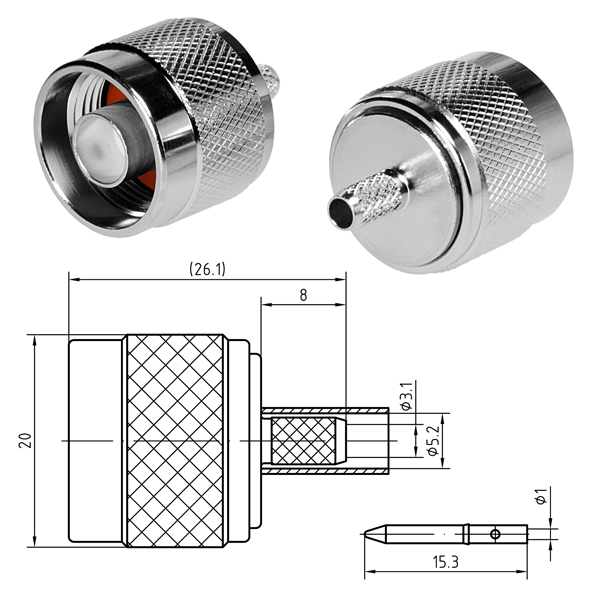

N-J5Y 271B-7503 8 ГГц ≤1,53 вилка кабельная прямая RG58U, RG-303U A=5,2 L=30,0

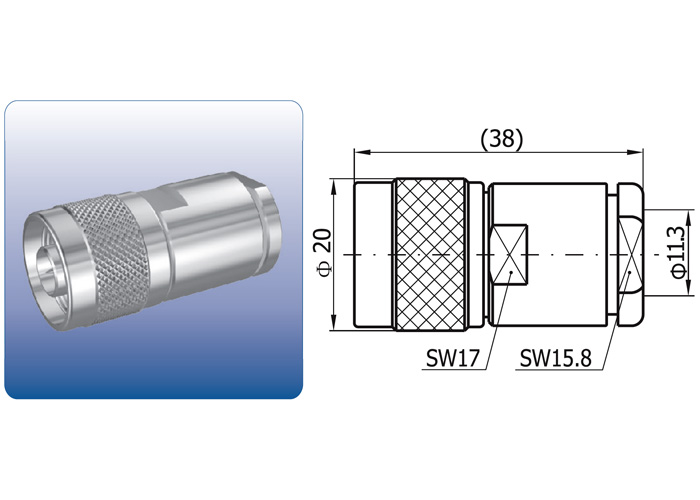

N-J7 271B-7534 8 ГГц ≤1,53 вилка кабельная прямая RG-8/U, RG-9U, RG-213/U, RG-214/U -

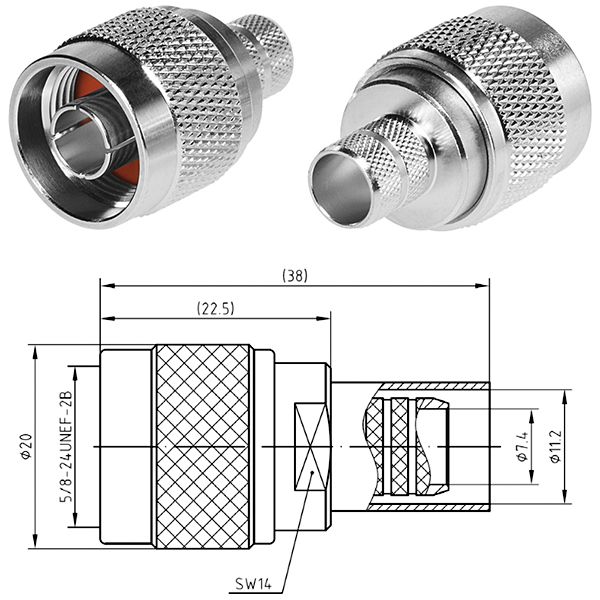

N-J7DY 271B-7506 8 ГГц ≤1,53 вилка кабельная прямая RG-9U, RG-214/U A-11,2

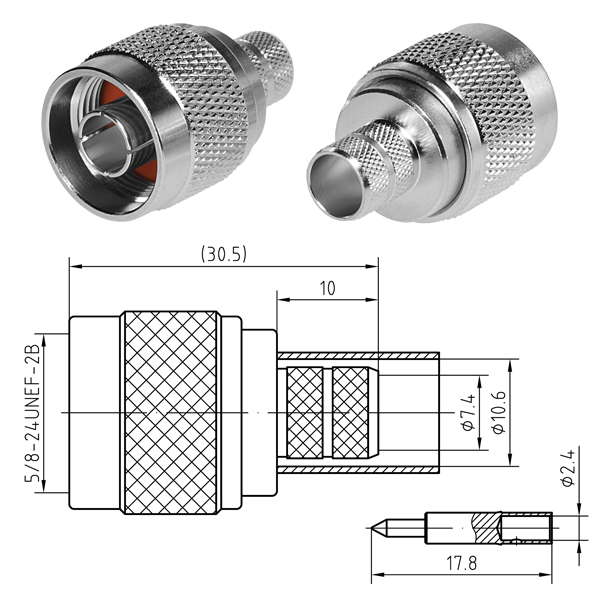

N-J7Y 271B-7505 8 ГГц ≤1,53 вилка кабельная прямая RG-8/U, RG-213/U A=10,7

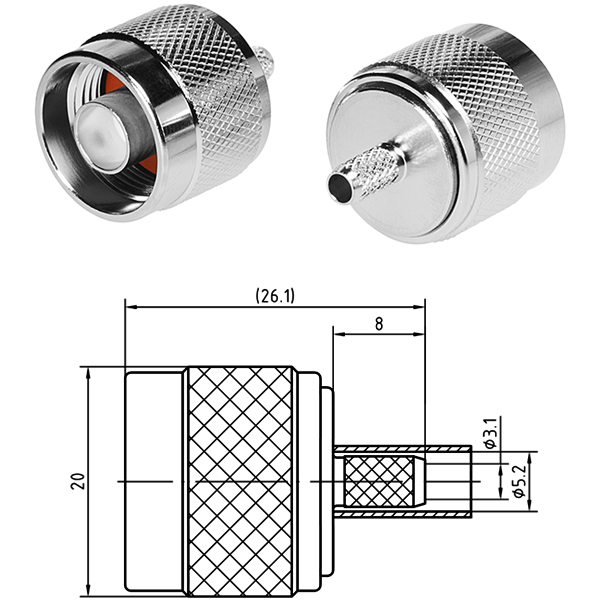

N-J195Y 271B-7507 11 ГГц ≤1,71 вилка кабельная прямая LMR195 -

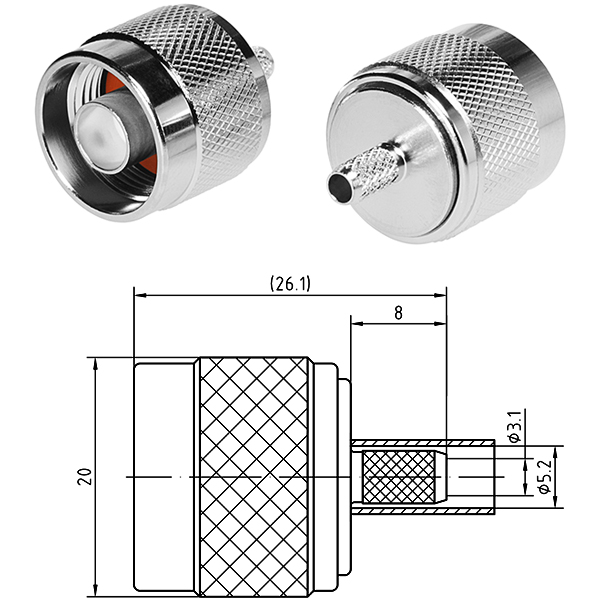

N-J200Y 271B-7508 11 ГГц ≤1,71 вилка кабельная прямая LMR200 -

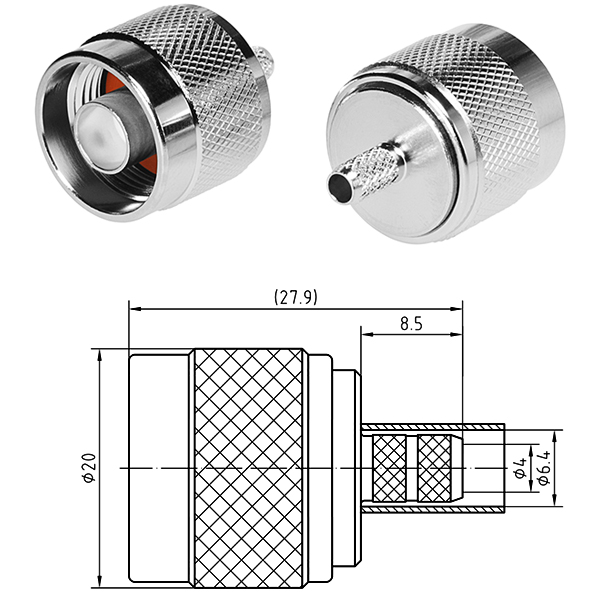

N-J240YA 271B-7509 11 ГГц ≤1,71 вилка кабельная прямая LMR240 -

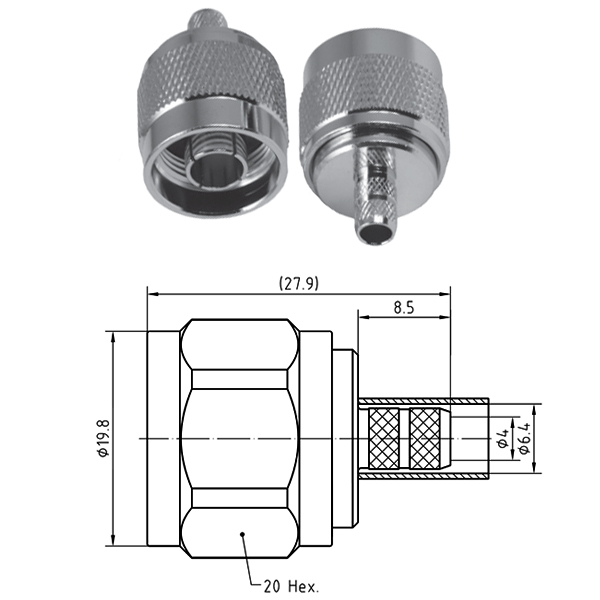

N-J240YH 271B-7512 11 ГГц ≤1,71 вилка кабельная прямая LMR240

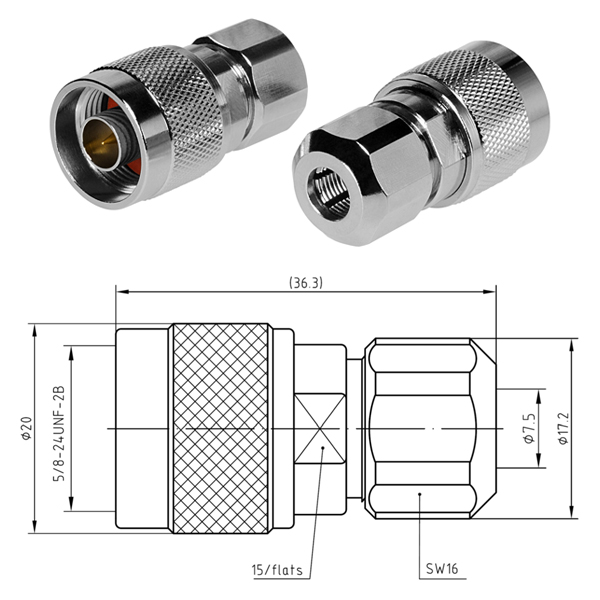

N-J27E 271B-7547 8 ГГц ≤1,53 вилка кабельная прямая РК50-4-11 -

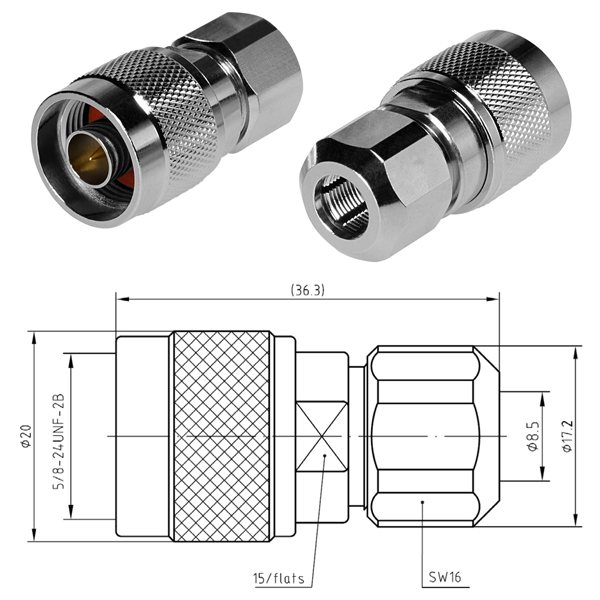

N-J28E 271B-7548 8 ГГц ≤1,53 вилка кабельная прямая RG-212/U, RG-222/U -

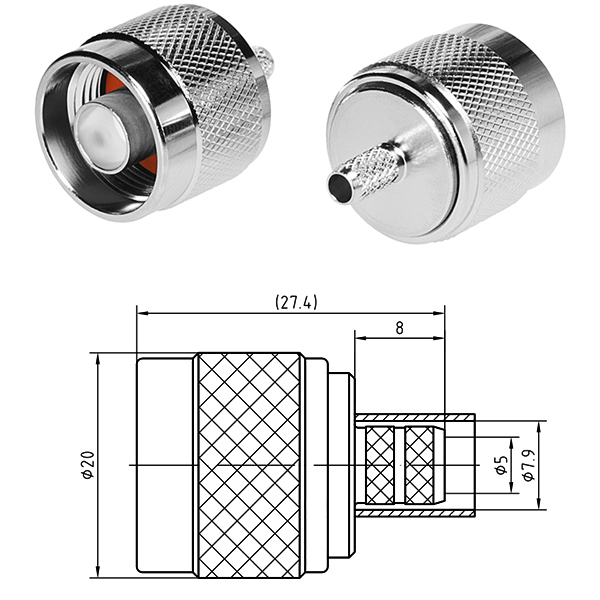

N-J300Y 271B-7510 11 ГГц ≤1,71 вилка кабельная прямая LMR300 -

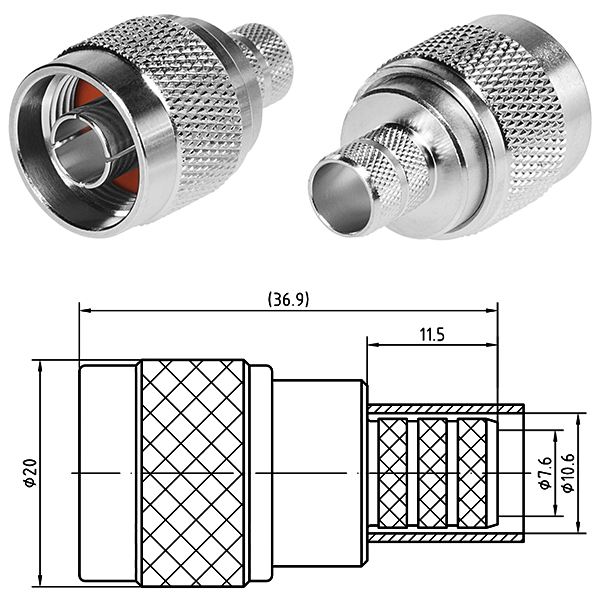

N-J400Y 271B-7511 11 ГГц ≤1,71 вилка кабельная прямая LMR400 -
N-J400YH 271B-7513 вилка кабельная прямая LMR400 -

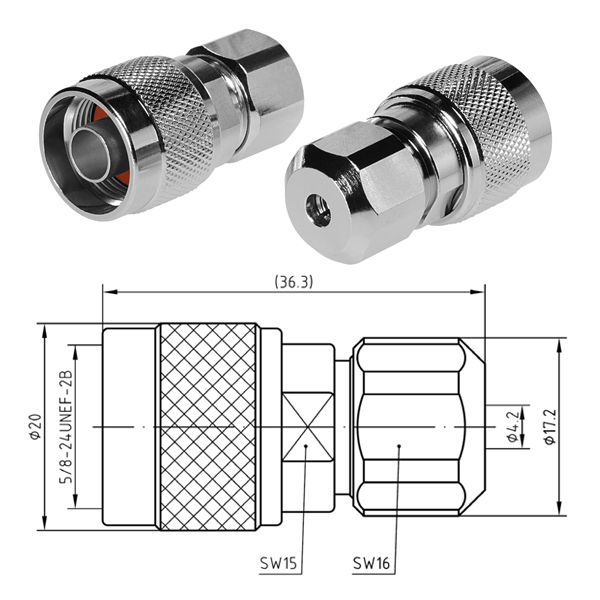

N-J4A 271B-7537 8 ГГц ≤1,53 вилка кабельная прямая РК50-2-22 -

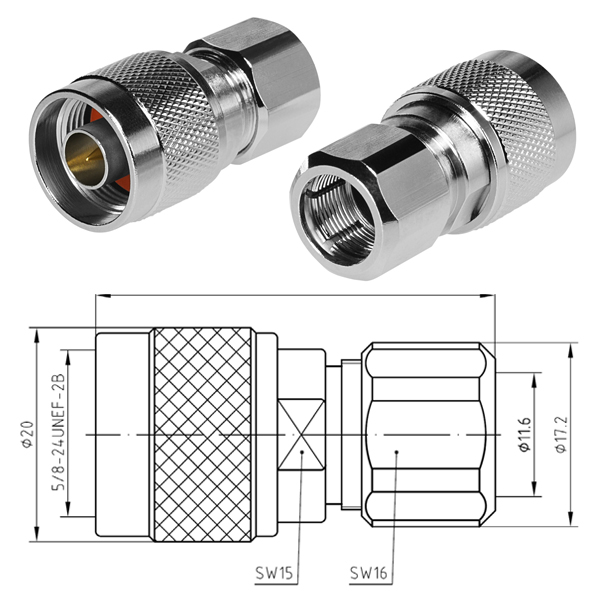

N-J8A 271B-7549 8 ГГц ≤1,53 вилка кабельная прямая RG-214/U, RG-225/U -
N-J200YT 11 ГГц ≤1,71 вилка кабельная прямая LMR200 -
N-J300YT 11 ГГц ≤1,71 вилка кабельная прямая LMR300 -

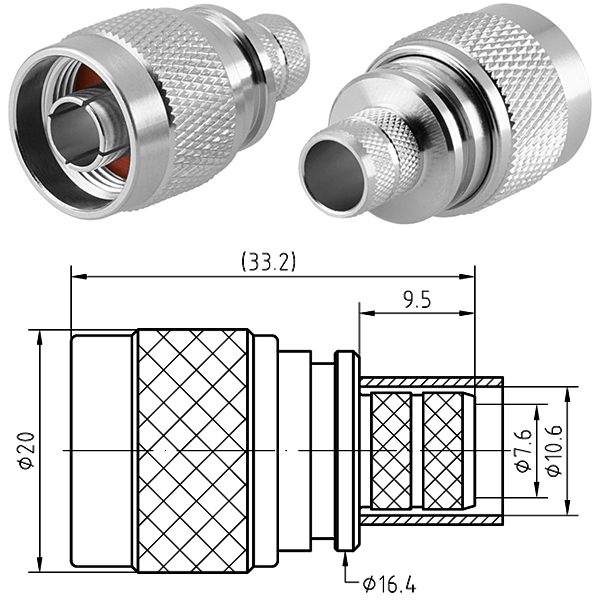

N-J400YT 11 ГГц ≤1,71 вилка кабельная прямая LMR400 -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
N-JW2.5DY 273B-7502 6 ГГц ≤1,44 вилка кабельная угловая RG-316DT A=3,4 L=24,0
N-JW3 273B-7531 6 ГГц ≤1,44 вилка кабельная угловая RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,2

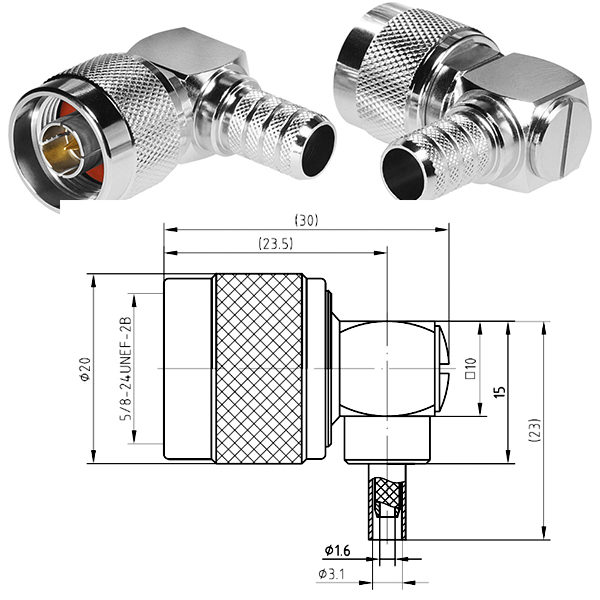

N-JW3Y 273B-7501 6 ГГц ≤1,44 вилка кабельная угловая RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,1 L=23,0

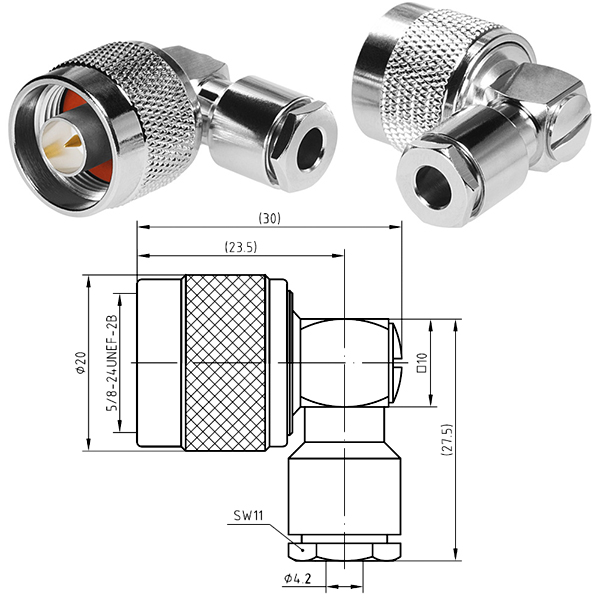

N-JW4 273B-7532 6 ГГц ≤1,44 вилка кабельная угловая SYV-50-2-2, SFF-50-2-1 A=4,2

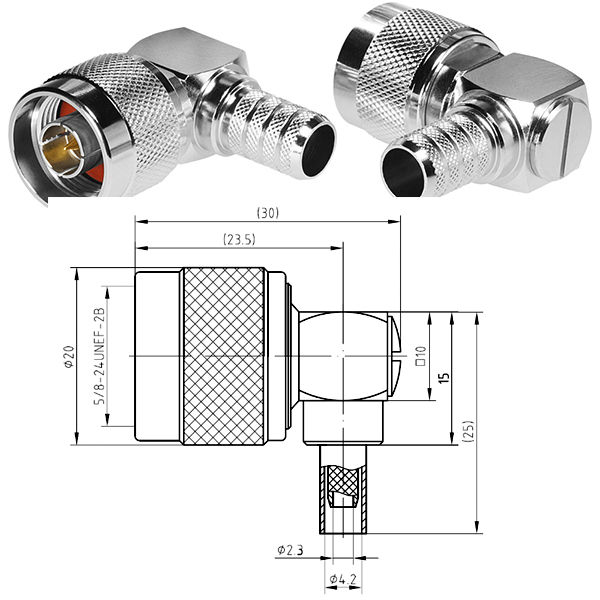

N-JW4Y 273B-7503 6 ГГц ≤1,44 вилка кабельная угловая SYV-50-2-2,SFF-50-2-1 A=4,2 L=25,0

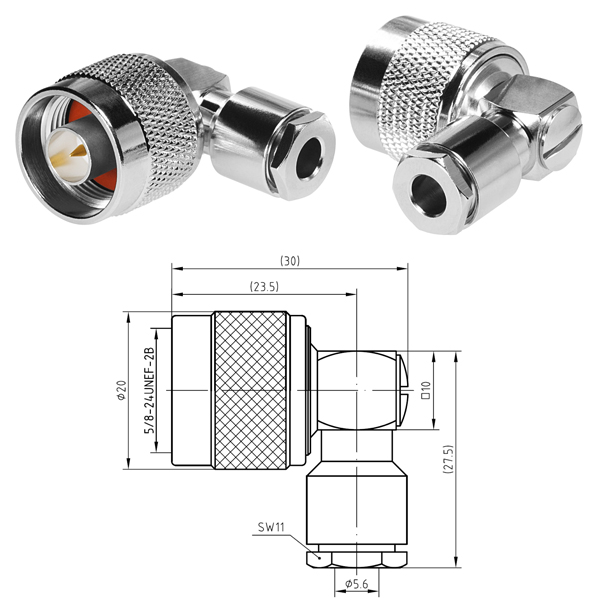

N-JW5 273B-7533 6 ГГц ≤1,44 вилка кабельная угловая RF58U, RG-303U, RG-55U, RG-142B/U, RG-223U, RG-400U A=5,6

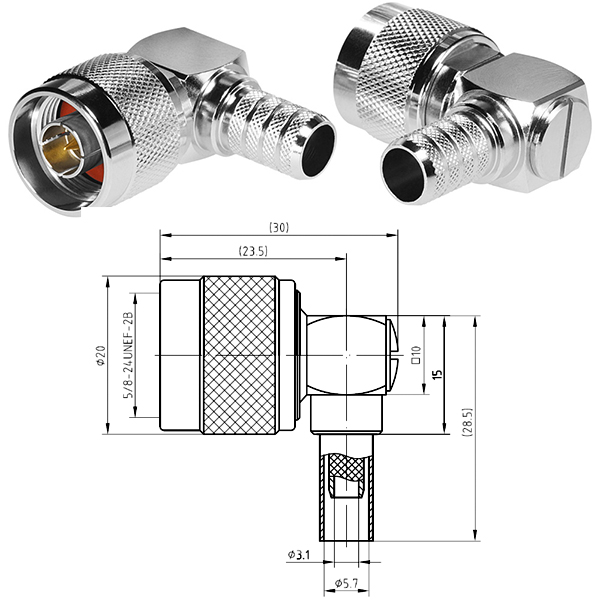

N-JW5DY 273B-7505 6 ГГц ≤1,44 вилка кабельная угловая RG-55U, RG-142B/U, RG-223U, RG-400U A=5,7 L=28,5

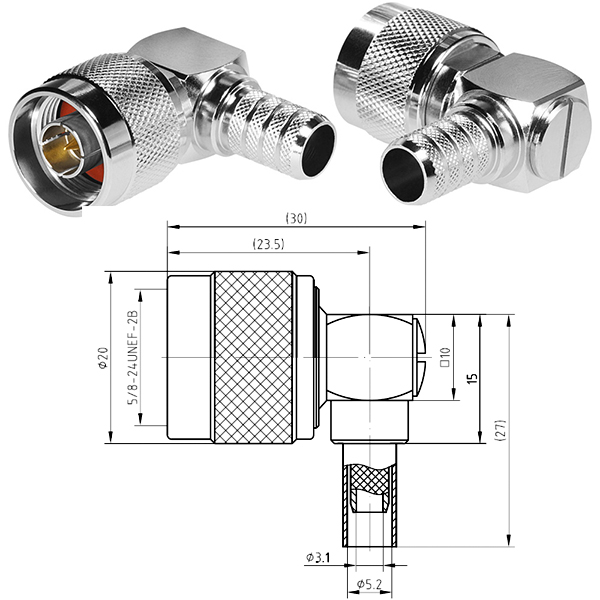

N-JW5Y 273B-7504 6 ГГц ≤1,44 вилка кабельная угловая RG58U, RG-303U A=5,2 L=27,0

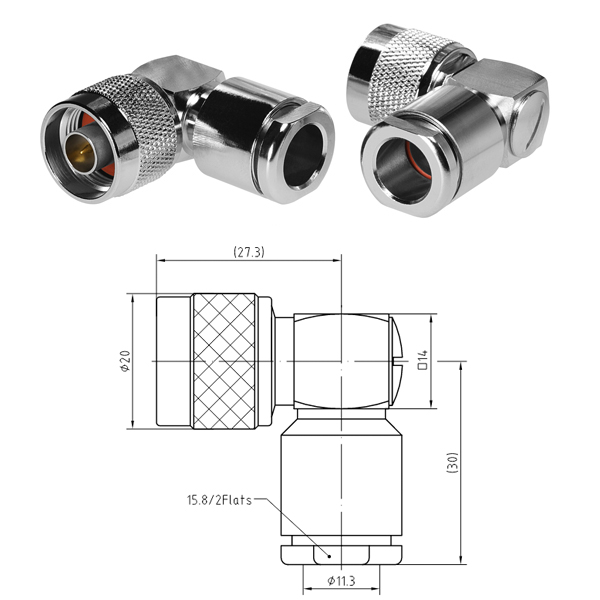

N-JW7 273B-7534 6 ГГц ≤1,44 вилка кабельная угловая RG-8/U, RG-9U, RG-213/U, RG-214/U -

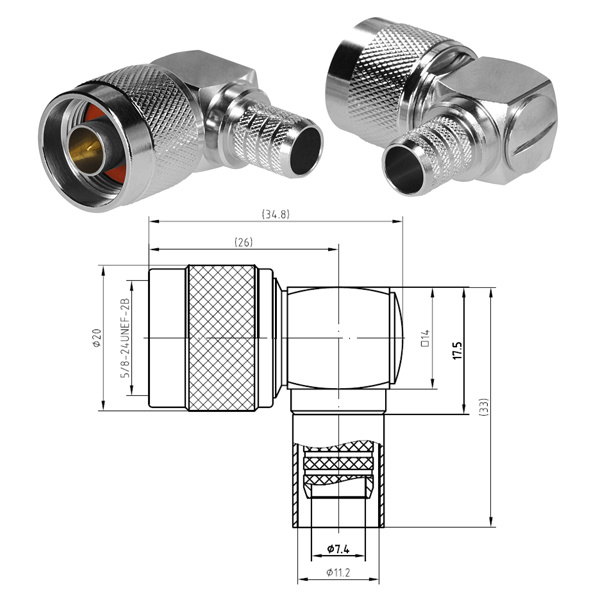

N-JW7DY 273B-7507 6 ГГц ≤1,44 вилка кабельная угловая RG-9U, RG-214/U A-11,2

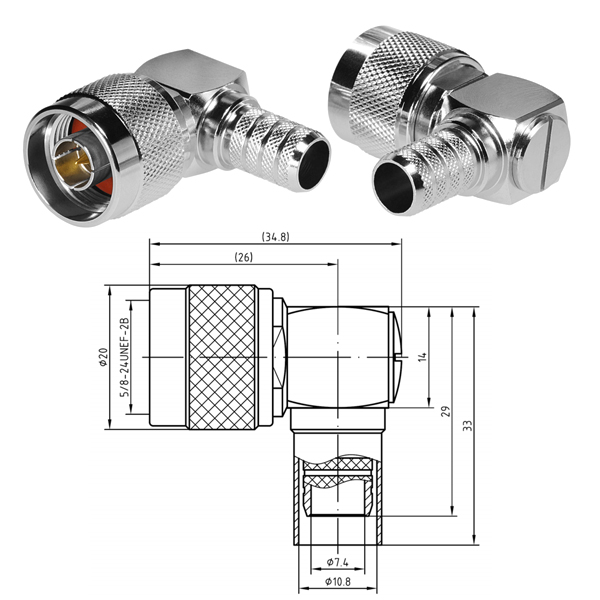

N-JW7Y 273B-7506 8 ГГц ≤1,48 вилка кабельная угловая RG-8/U, RG-213/U A=10,7

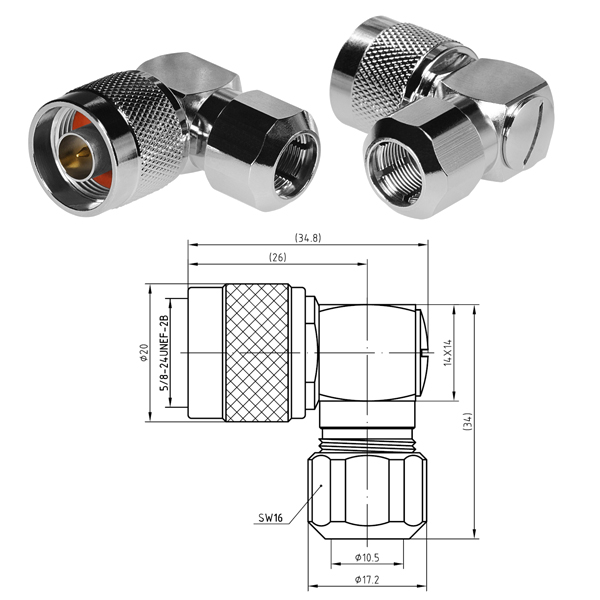

N-JW400A 273B-7540 6 ГГц ≤1,41 вилка кабельная угловая LMR400 -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

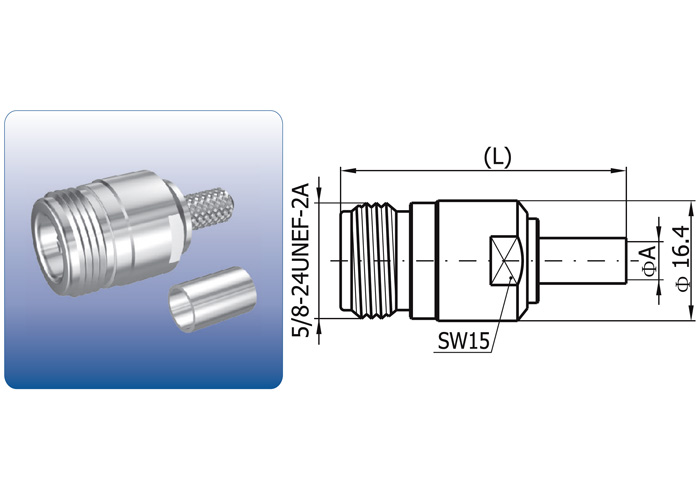

N-K2.5DY 272B-7502 8 ГГц ≤1,53 розетка кабельная прямая RG-316DT A=3,4 L=36,0
N-K3 272B-7531 8 ГГц ≤1,53 розетка кабельная прямая RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,2

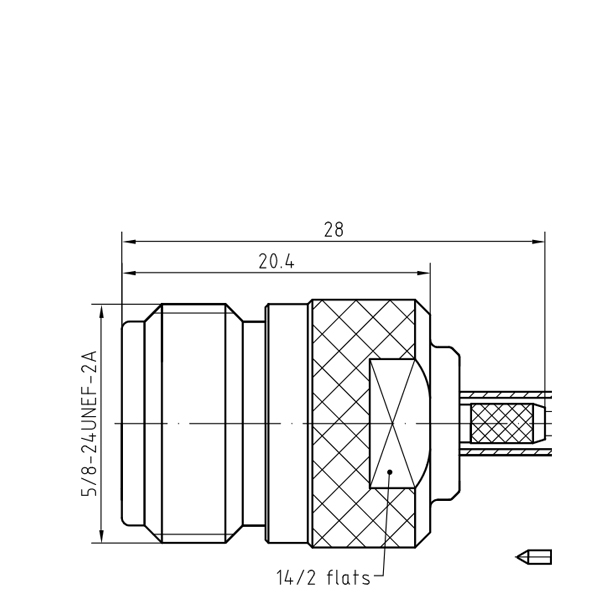

N-K3Y 272B-7501 8 ГГц ≤1,53 розетка кабельная прямая RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,1 L=35,0
N-K4 272B-7532 8 ГГц ≤1,53 розетка кабельная прямая SYV-50-2-2, SFF-50-2-1 A=4,2

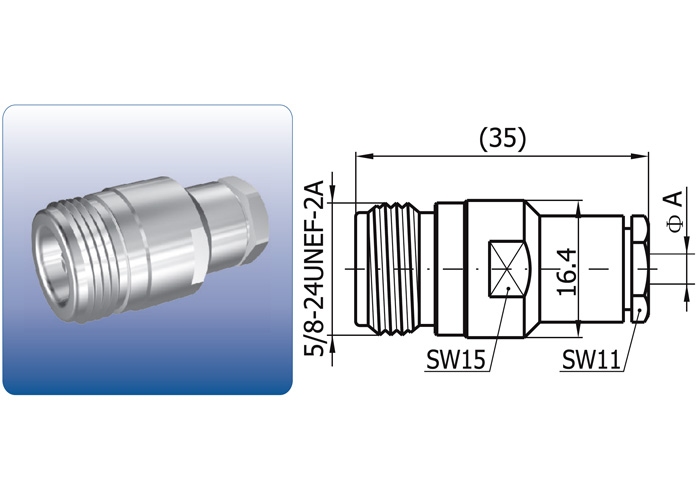

N-K5 272B-7533 8 ГГц ≤1,53 розетка кабельная прямая RF58U, RG-303U, RG-55U, RG-142B/U, RG-223U, RG-400U A=5,6
N-K5DY 272B-7504 8 ГГц ≤1,53 розетка кабельная прямая RG-55U, RG-142B/U, RG-223U, RG-400U A=5,7 L=40,5

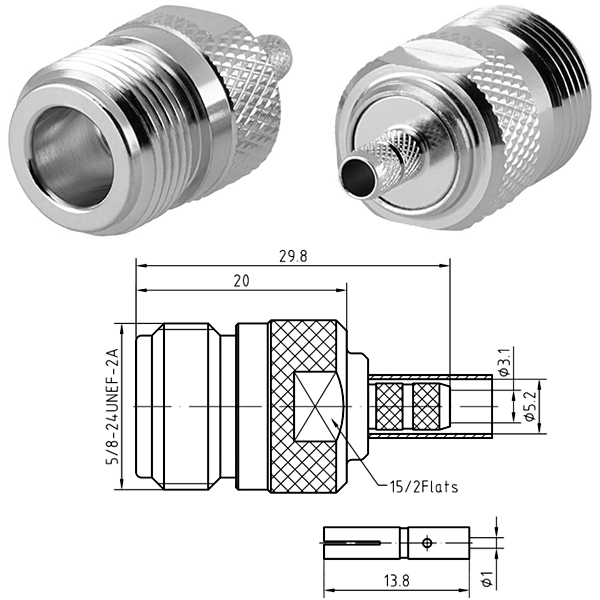

N-K5Y 272B-7503 8 ГГц ≤1,53 розетка кабельная прямая RG58U, RG-303U A=5,2 L=39,0

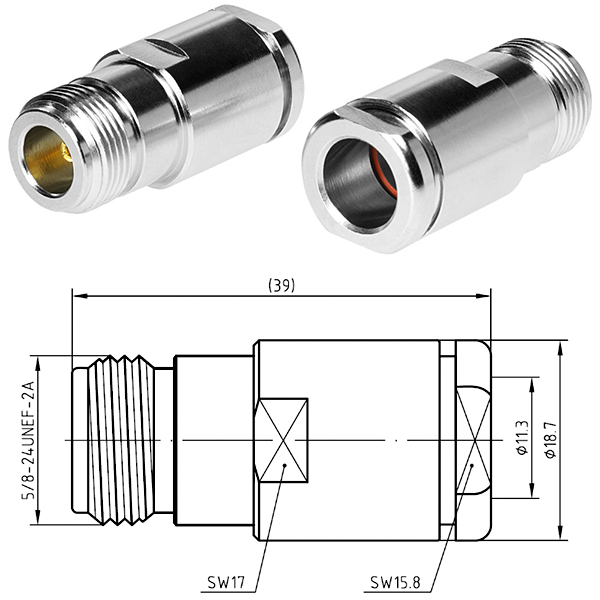

N-K7 272B-7534 8 ГГц ≤1,53 розетка кабельная прямая RG-8/U, RG-9U, RG-213/U, RG-214/U -

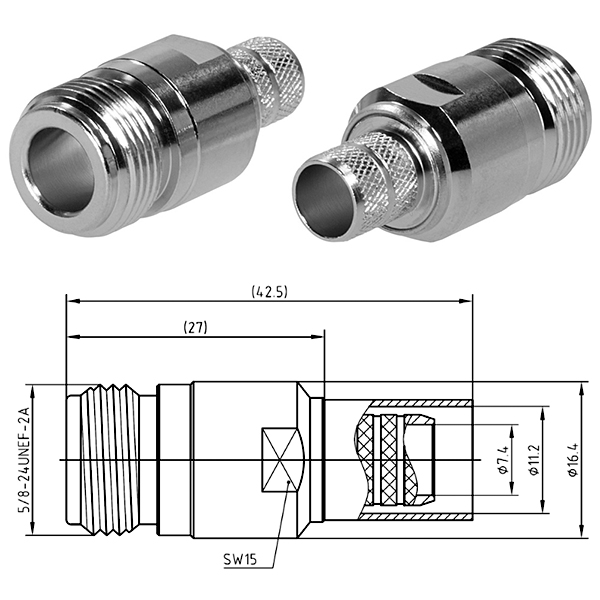

N-K7DY 272B-7506 8 ГГц ≤1,53 розетка кабельная прямая RG-9U, RG-214/U A-11,2

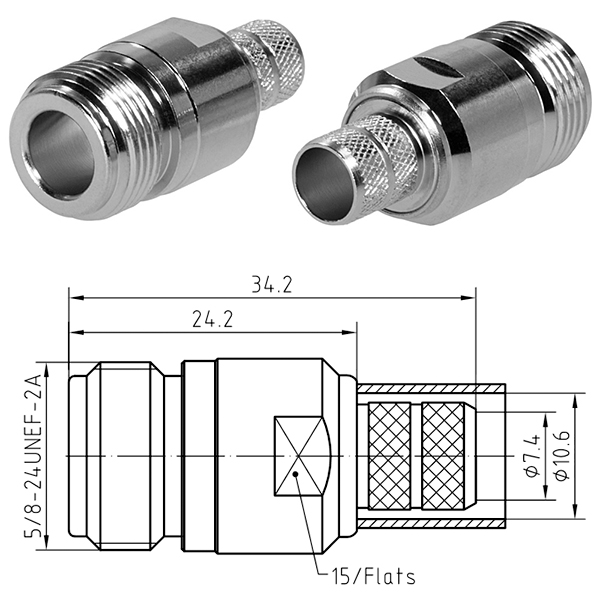

N-K7Y 272B-7505 8 ГГц ≤1,53 розетка кабельная прямая RG-8/U, RG-213/U A=10,7

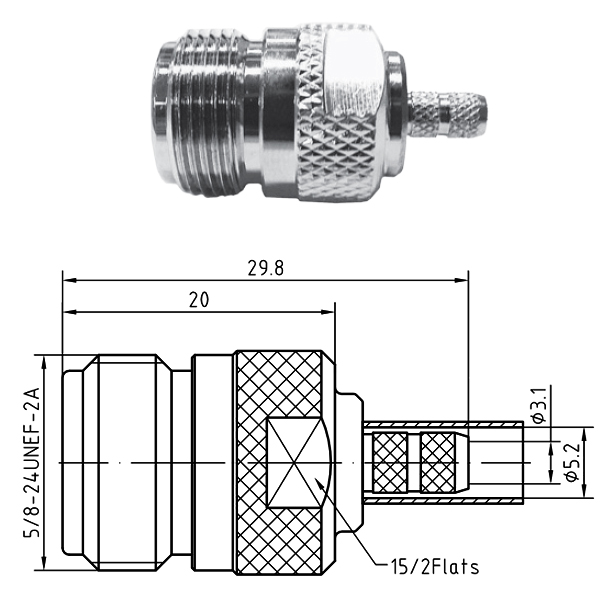

N-K195Y 272B-7507 11 ГГц ≤1,71 розетка кабельная прямая LMR195 -

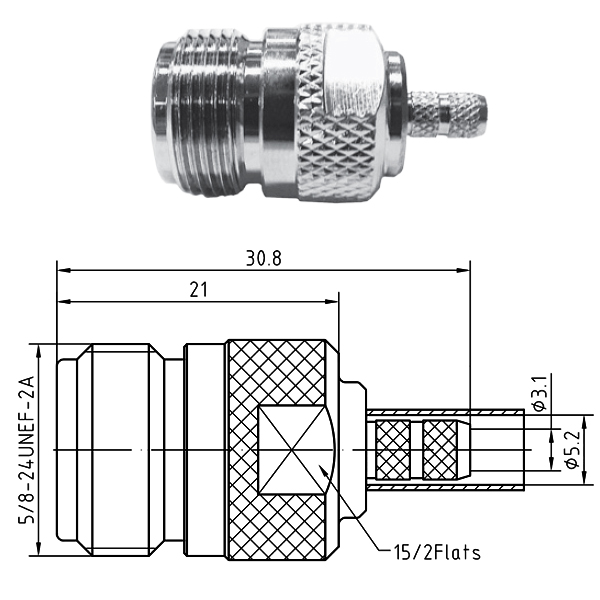

N-K200Y 272B-7508 11 ГГц ≤1,71 розетка кабельная прямая LMR200 -

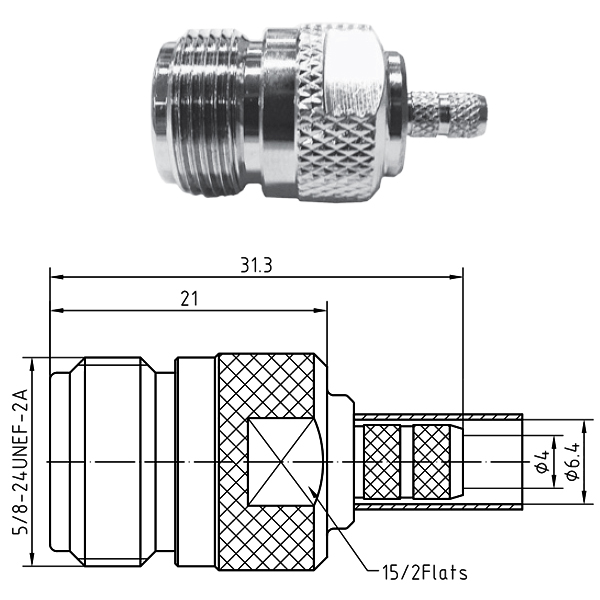

N-K240Y 272B-7509 11 ГГц ≤1,71 розетка кабельная прямая LMR240 -

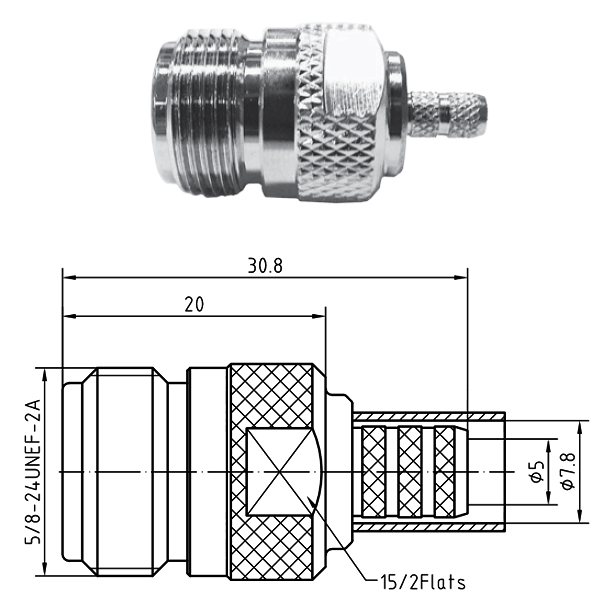

N-K300Y 272B-7510 11 ГГц ≤1,71 розетка кабельная прямая LMR300 -

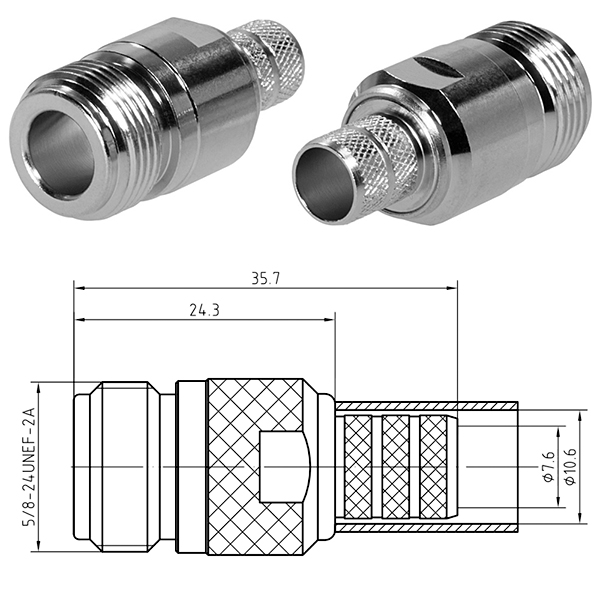

N-K400Y 272B-7511 11 ГГц ≤1,71 розетка кабельная прямая LMR400 -

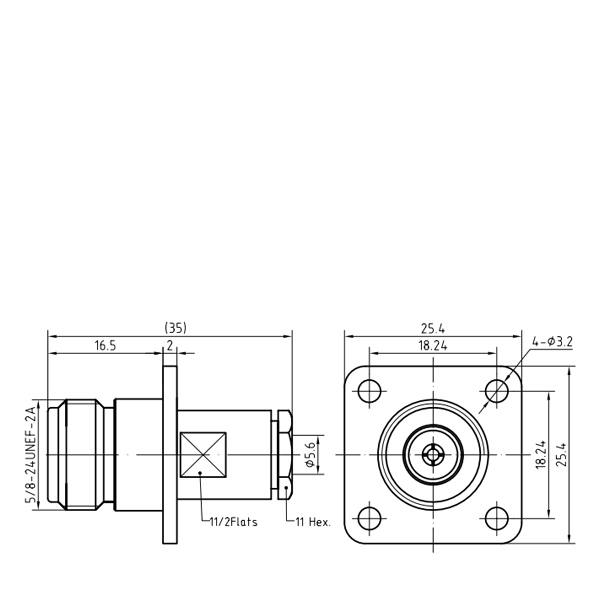

Розетки приборно-кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

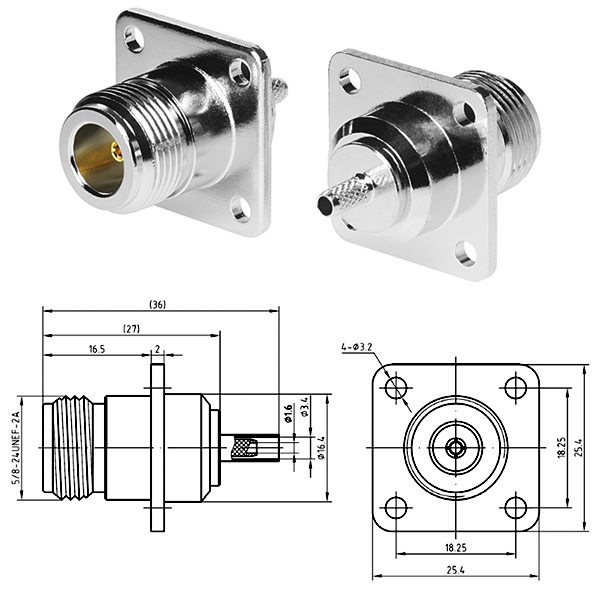

N-KF2.5DY 272B-1502 8 ГГц ≤1,53 розетка кабельная фланцевая RG-316DT A=3,4 L=36,0

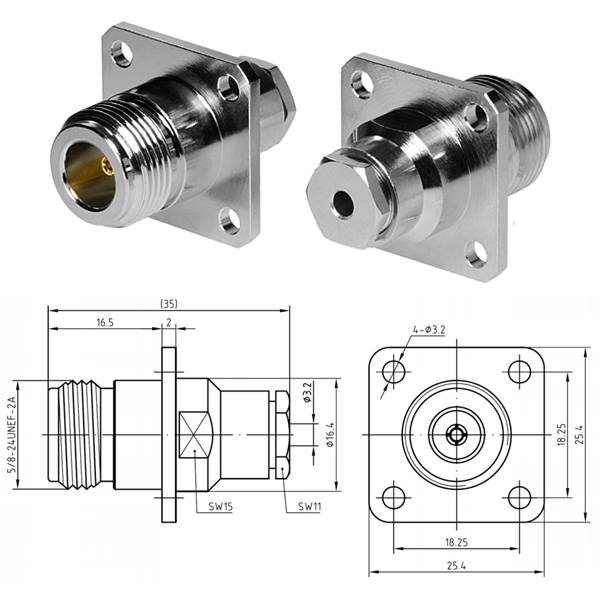

N-KF3 272B-1531 8 ГГц ≤1,53 розетка кабельная фланцевая RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,2

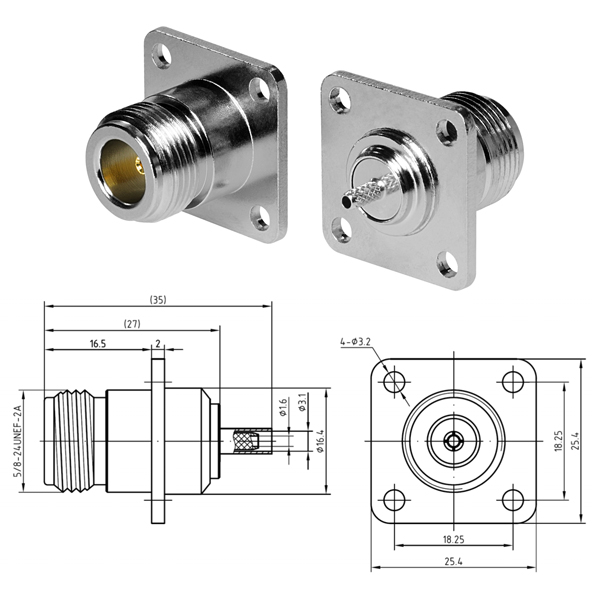

N-KF3Y 272B-1501 8 ГГц ≤1,53 розетка кабельная фланцевая RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,1 L=35,0

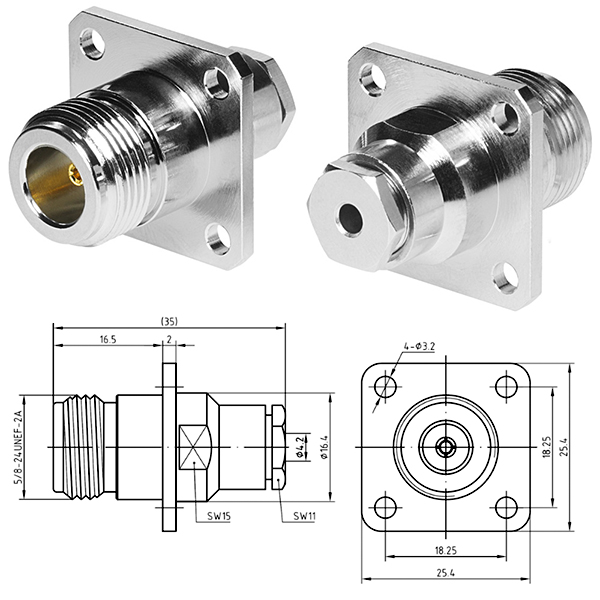

N-KF4 272B-1532 8 ГГц ≤1,53 розетка кабельная фланцевая SYV-50-2-2, SFF-50-2-1 A=4,2
N-KF5 272B-1533 8 ГГц ≤1,53 розетка кабельная фланцевая RF58U, RG-303U, RG-55U, RG-142B/U, RG-223U, RG-400U A=5,6

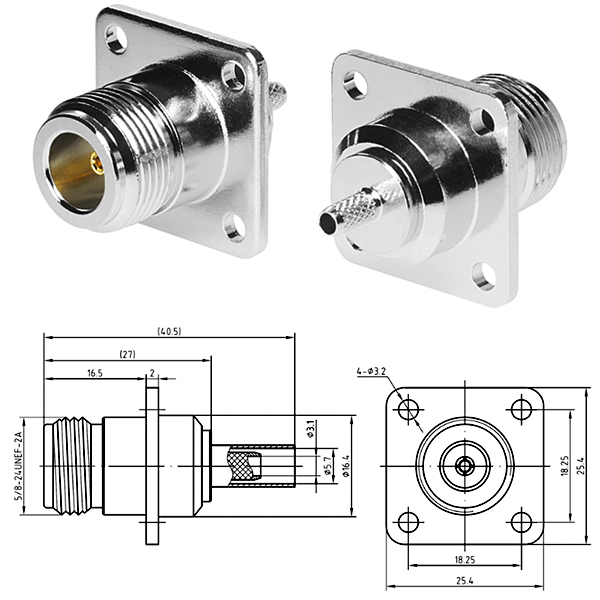

N-KF5DY 272B-1504 8 ГГц ≤1,53 розетка кабельная фланцевая RG-55U, RG-142B/U, RG-223U, RG-400U A=5,7 L=40,5

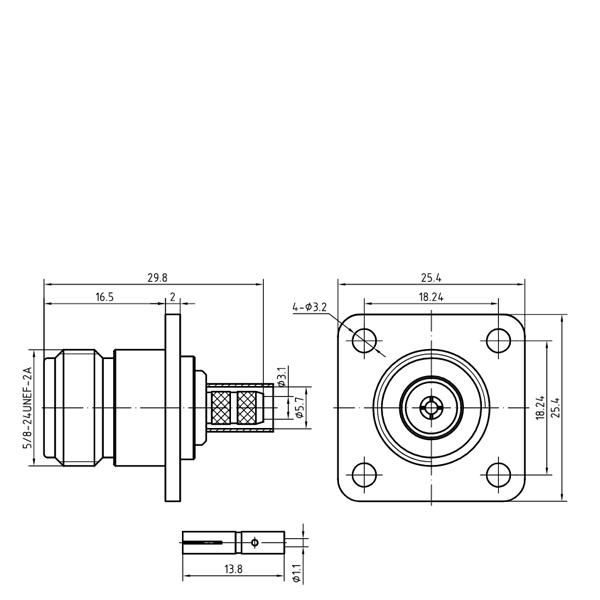

N-KF5Y 272B-1503 8 ГГц ≤1,53 розетка кабельная фланцевая RG58U, RG-303U A=5,2 L=39,0

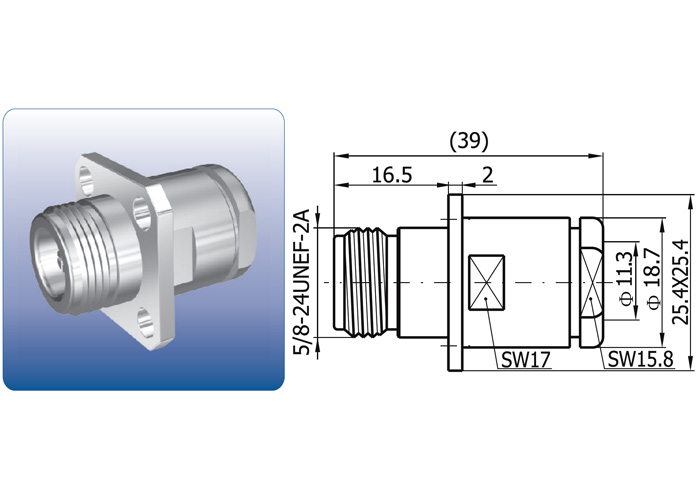

N-KF7 272B-1534 8 ГГц ≤1,53 розетка кабельная фланцевая RG-8/U, RG-9U, RG-213/U, RG-214/U -

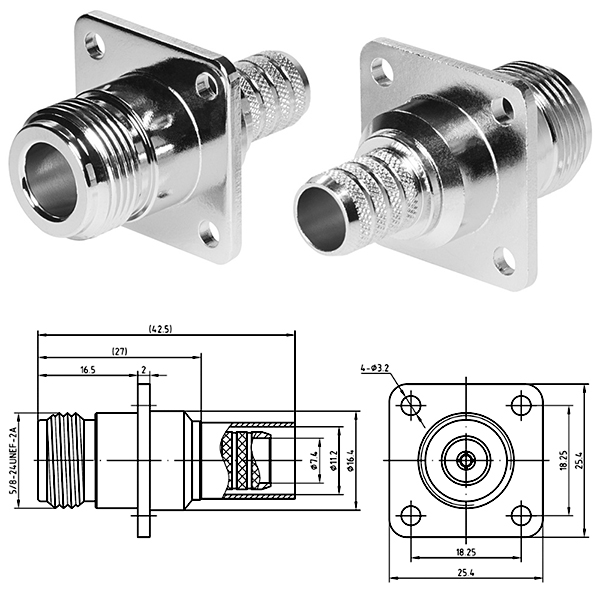

N-KF7DY 272B-1506 8 ГГц ≤1,53 розетка кабельная фланцевая RG-9U, RG-214/U A=11,2

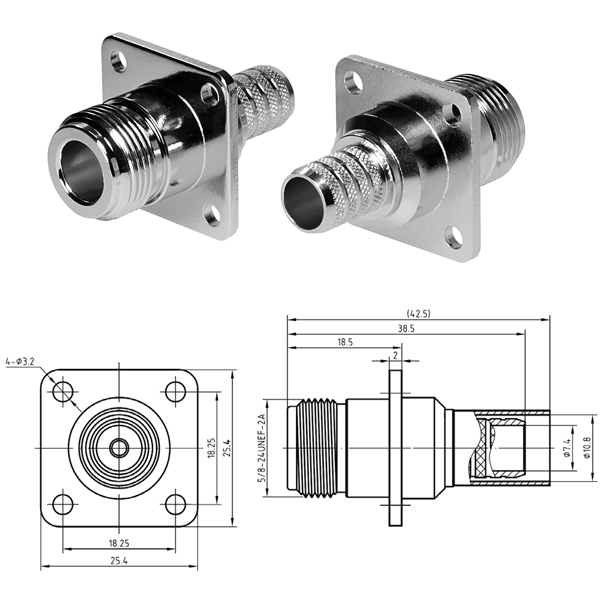

N-KF7Y 272B-1505 8 ГГц ≤1,53 розетка кабельная фланцевая RG-8/U, RG-213/U A=10,7

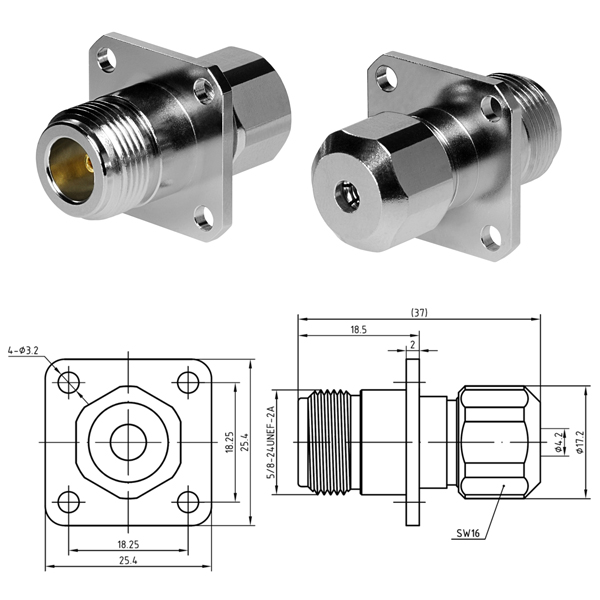

N-KF4A 272B-1537 8 ГГц ≤1,53 розетка кабельная фланцевая РК50-2-22 -

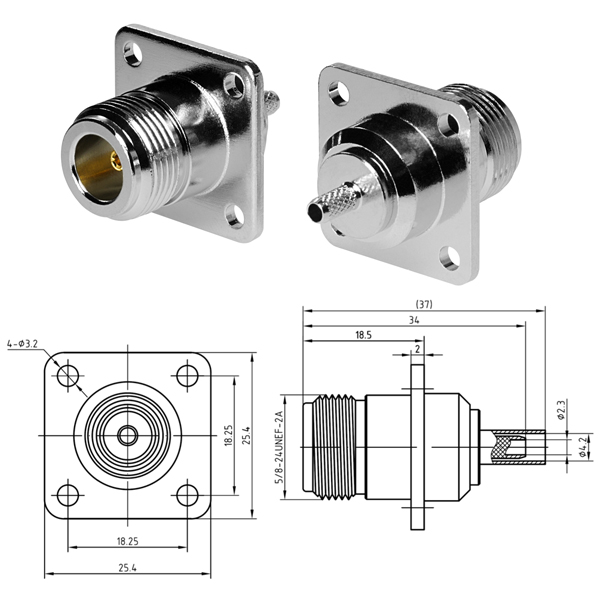

N-KF4Y 272B-1507 8 ГГц ≤1,53 розетка кабельная фланцевая РК50-2-22 -

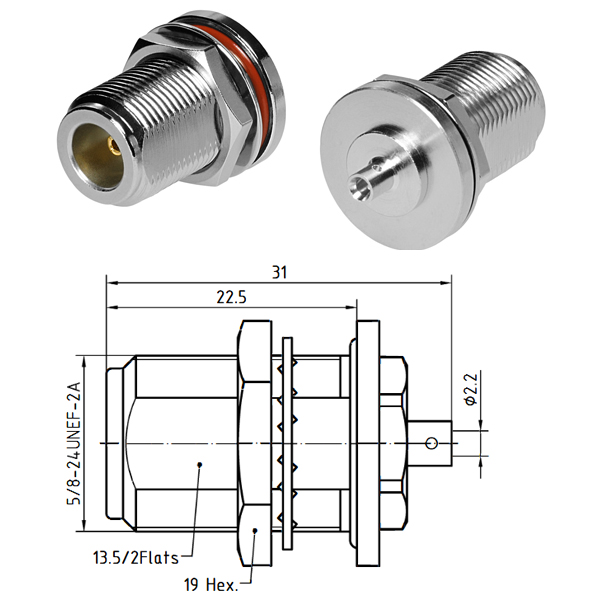

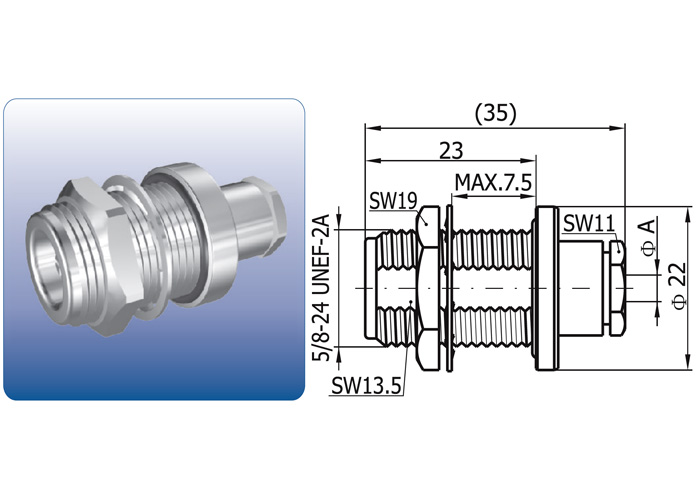

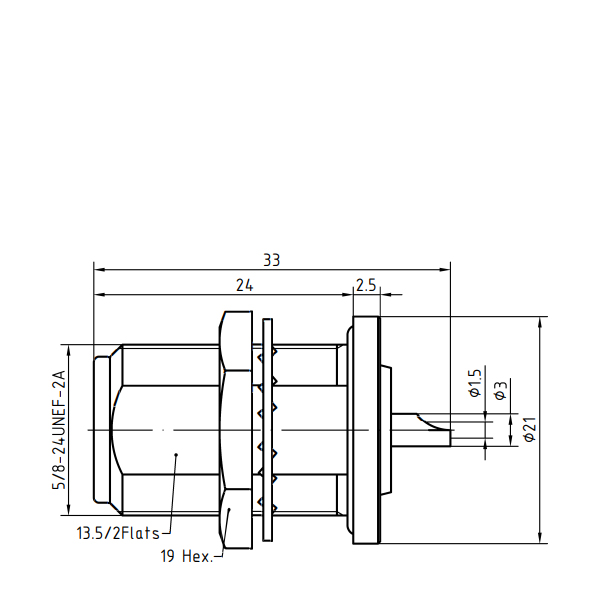

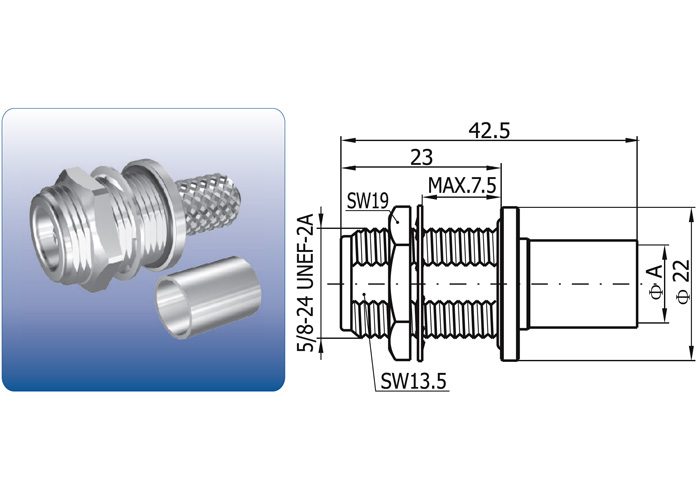

Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

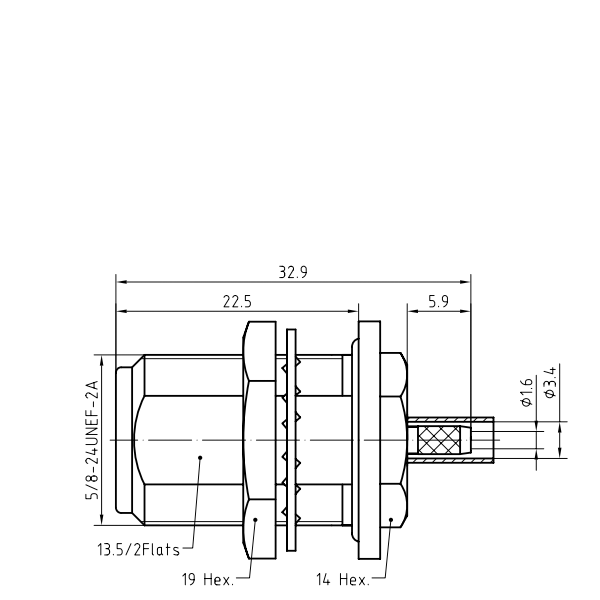

N-KY2.5DY 272B-2502 8 ГГц ≤1,53 розетка приборно-кабельная RG-316DT A=3,4 L=36,0
N-KY3 272B-2531 8 ГГц ≤1,53 розетка приборно-кабельная RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,2

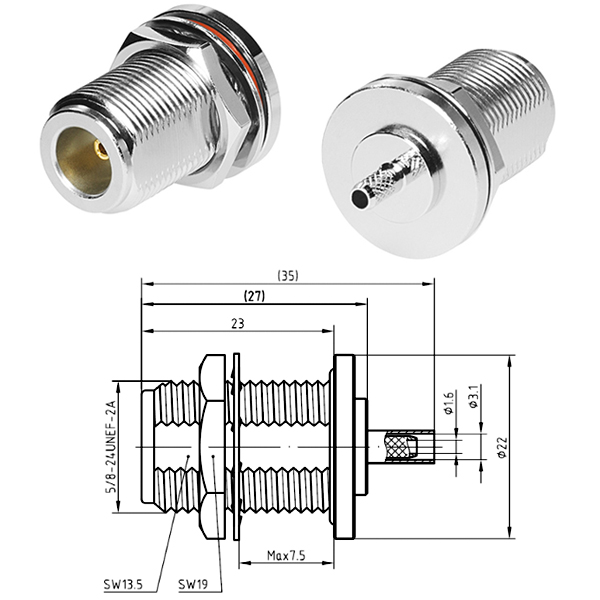

N-KY3Y 272B-2501 8 ГГц ≤1,53 розетка приборно-кабельная RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1 A=3,1 L=35,0
N-KY4 272B-2532 8 ГГц ≤1,53 розетка приборно-кабельная SYV-50-2-2, SFF-50-2-1 A=4,2
N-KY5 272B-2533 8 ГГц ≤1,53 розетка приборно-кабельная RG58U, RG-303U A=5,6

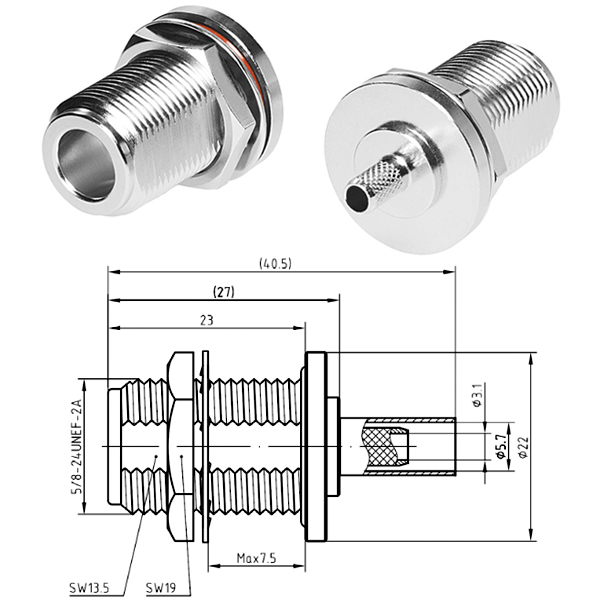

N-KY5DY 272B-2504 8 ГГц ≤1,53 розетка приборно-кабельная RG-55U, RG-142B/U, RG-223U, RG-400U A=5,7 L=40,5

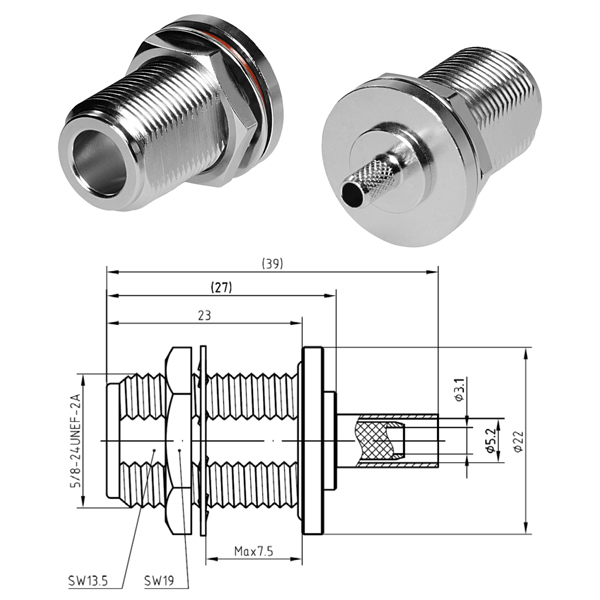

N-KY5Y 272B-2503 8 ГГц ≤1,53 розетка приборно-кабельная RG58U, RG-303U A=5,2 L=39,0
N-KY7 272B-2534 8 ГГц ≤1,53 розетка приборно-кабельная RG-8/U, RG-213/U -
N-KY7DY 272B-2506 8 ГГц ≤1,53 розетка приборно-кабельная RG-9U, RG-214/U A-11,2
N-KY7Y 272B-2505 8 ГГц ≤1,53 розетка приборно-кабельная RG-8/U, RG-213/U A=10,7

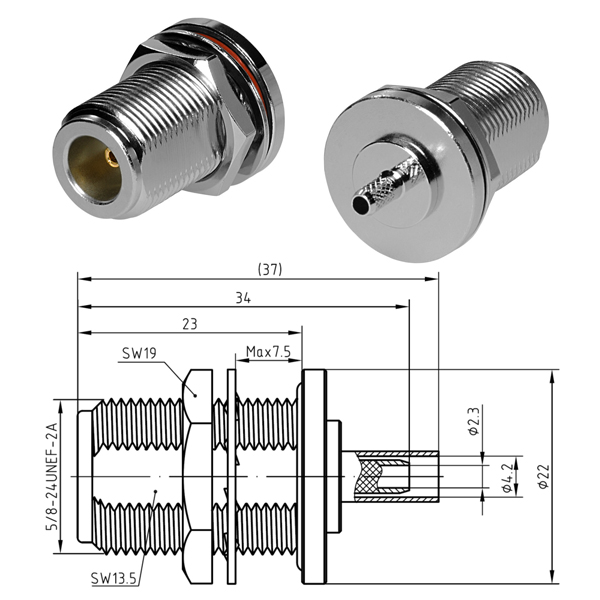

N-KY4Y 272B-2507 8 ГГц ≤1,53 розетка приборно-кабельная РК50-2-22 -

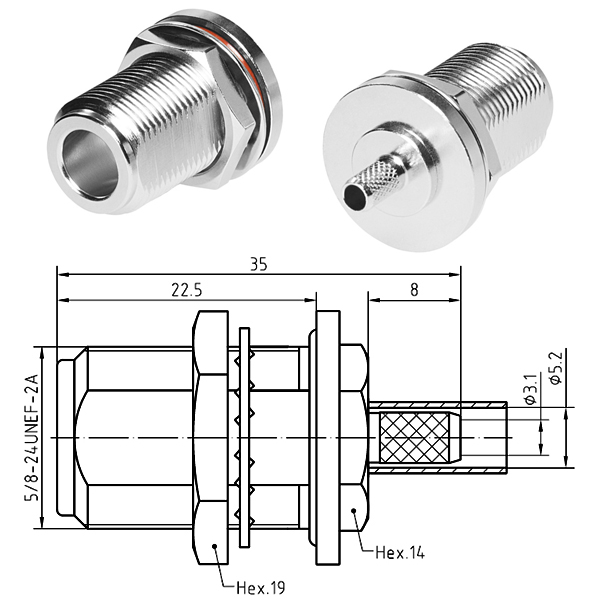

N-KY5Y-1 11 ГГц розетка приборно-кабельная RG58C/U, RG141/U, LMR200

Соединители для печатных плат

Розетки краевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

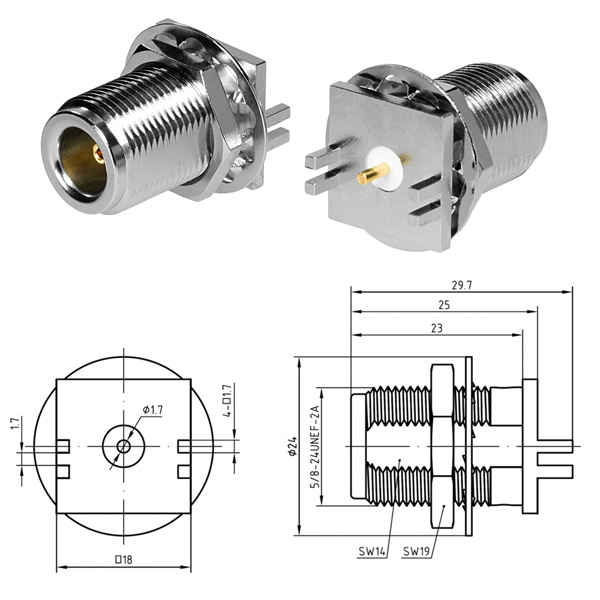

N-KDF5 272B-C805 11 ГГц ≤1,38 розетка краевая на плату - -
Розетки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

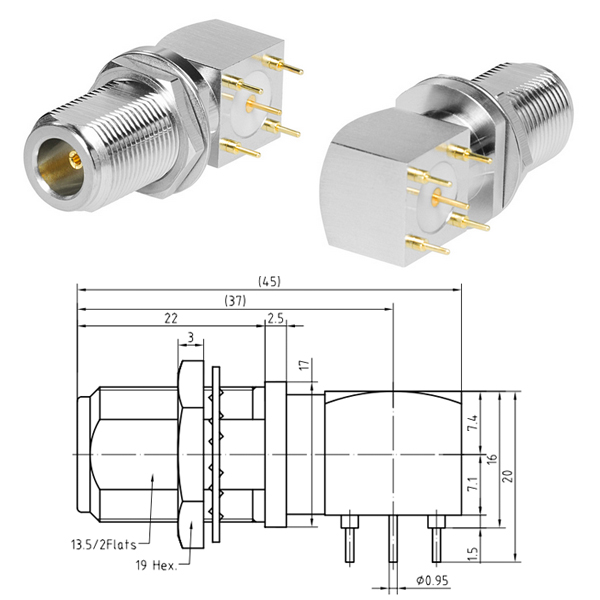

N-KYWHDA 272F-B801 8 ГГц ≤1,48 розетка угловая на плату - -

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

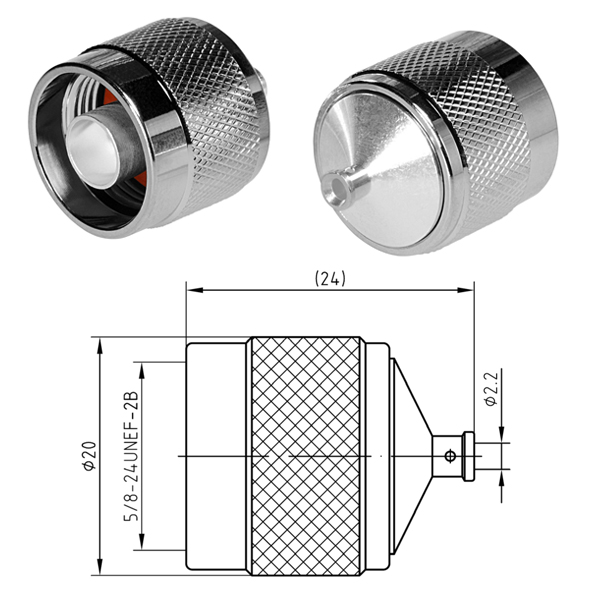

N-JB2 271B-7661 11 ГГц ≤1,27 вилка кабельная прямая RG-405U A=2,2

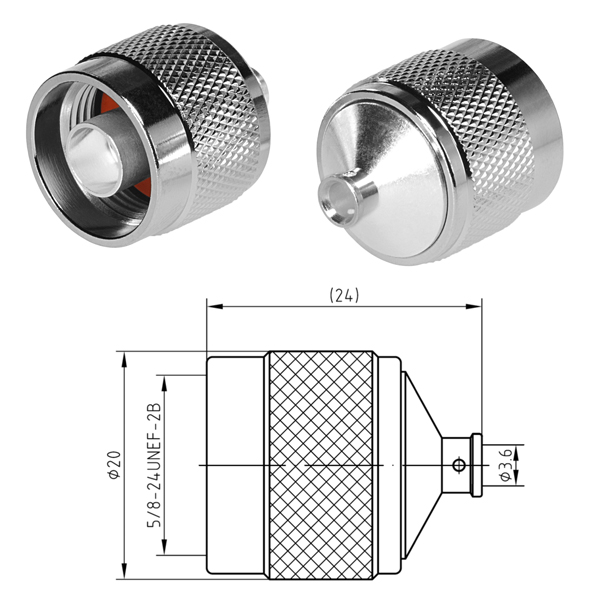

N-JB3 271B-7662 11 ГГц ≤1,27 вилка кабельная прямая RG-402U A=3,6
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

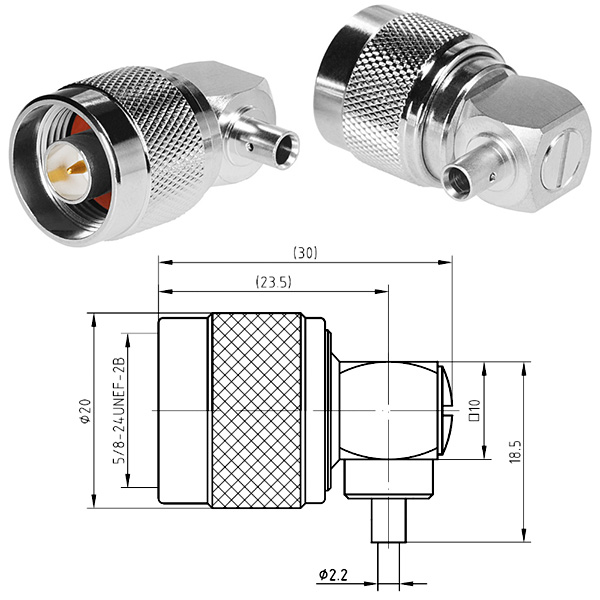

N-JWB2 273B-7661 8 ГГц ≤1,48 вилка кабельная угловая RG-405U A=2,2

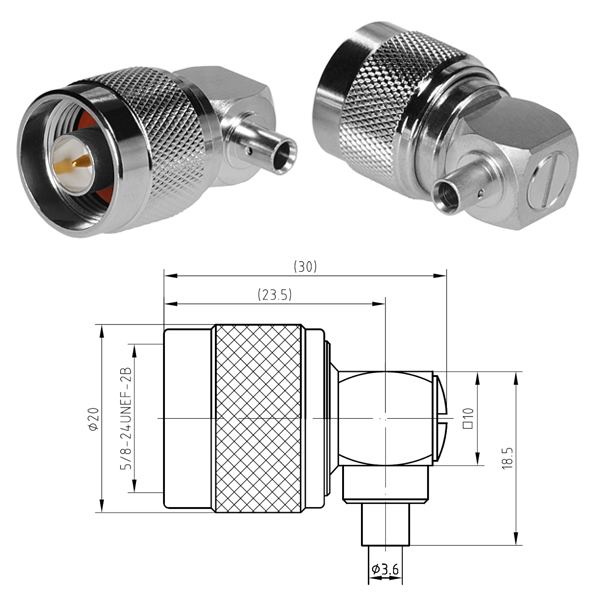

N-JWB3 273B-7662 8 ГГц ≤1,48 вилка кабельная угловая RG-402U A=3,6

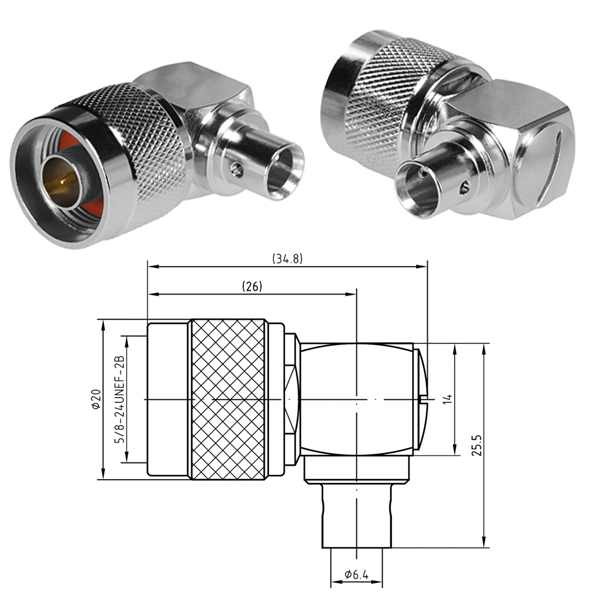

N-JWB6 273B-7663 8 ГГц ≤1,48 вилка кабельная угловая RG401 -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

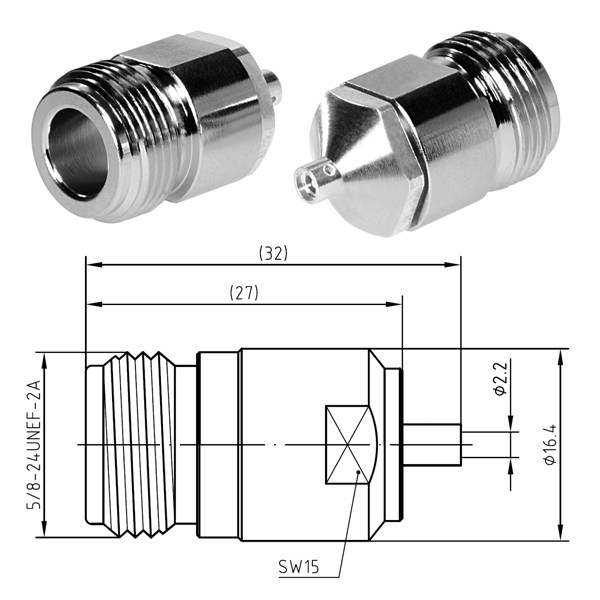

N-KB2 272B-7661 11 ГГц ≤1,27 розетка кабельная прямая RG-405U A=2,2

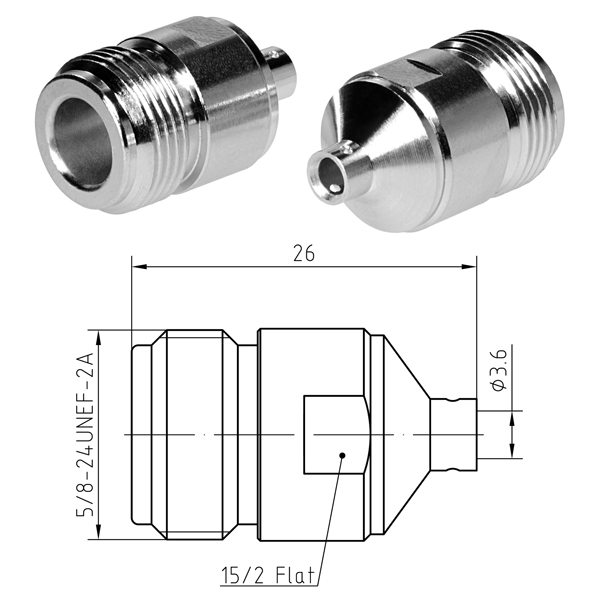

N-KB3 272B-7662 11 ГГц ≤1,27 розетка кабельная прямая RG-402U A=3,6
Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

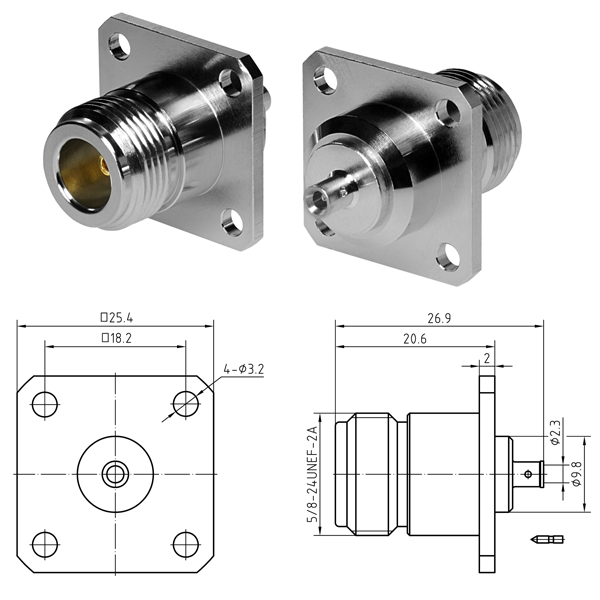

N-KFB2 272B-1661 11 ГГц ≤1,38 розетка кабельная фланцевая RG-405U A=2,2

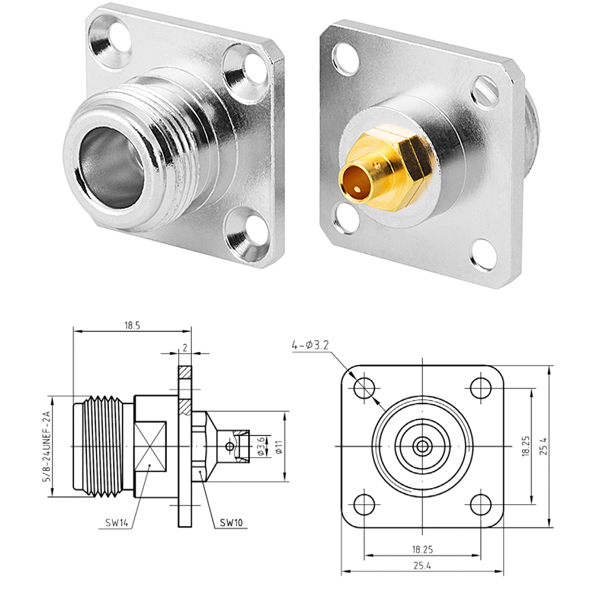

N-KFB3 272B-1662 11 ГГц ≤1,38 розетка кабельная фланцевая RG-402U A=3,6
Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
N-KYB2 272B-2661 11 ГГц ≤1,38 розетка приборно-кабельная RG-405U A=2,2
N-KYB3 272B-2662 11 ГГц ≤1,38 розетка приборно-кабельная RG-402U A=3,6

Соединители приборные вкручиваемые

Розетки приборные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

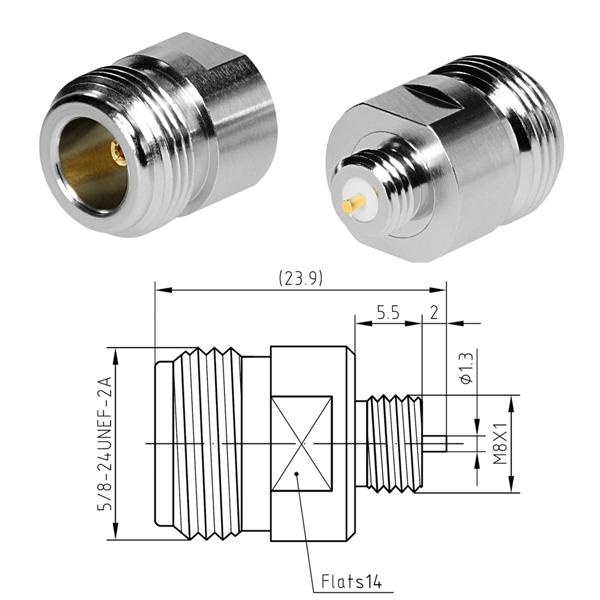

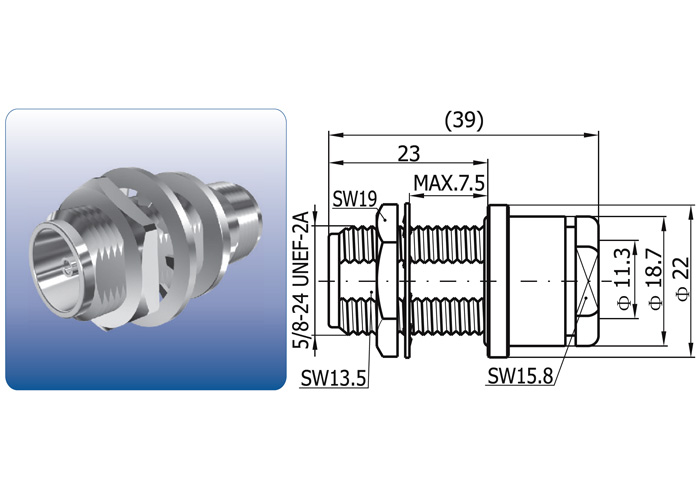

N-KYD12 272B-2812 8 ГГц ≤1,53 розетка приборная прямая - -
N-KYD6 272B-2806 8 ГГц ≤1,53 розетка приборная прямая - -

Соединители приборные фланцевые

Вилки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

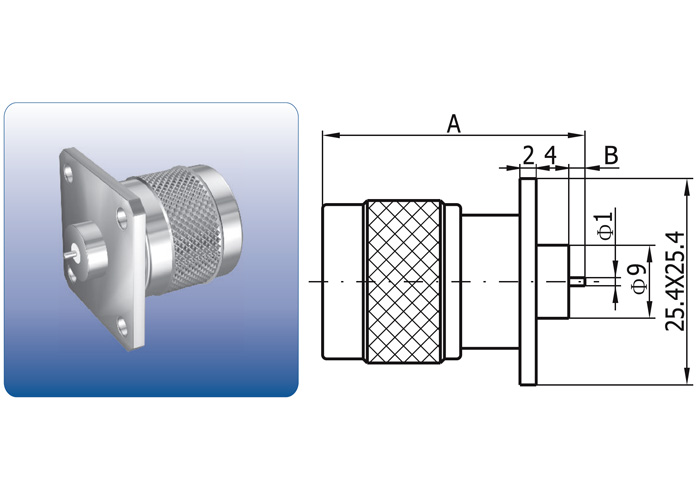

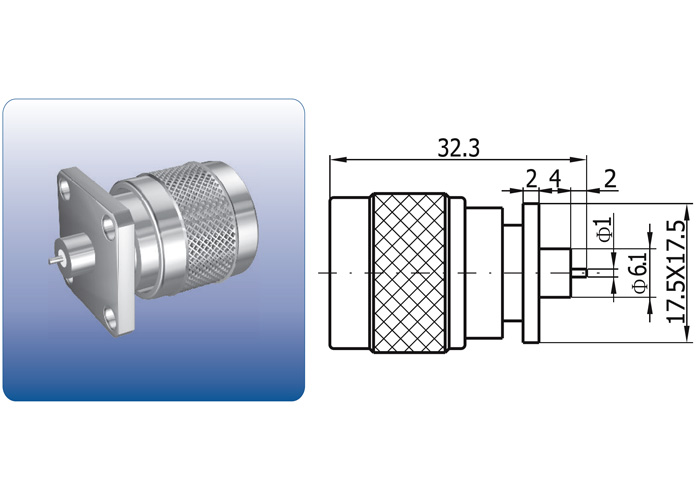

N-JFD 271B-0001 11 ГГц ≤1,27 вилка приборная фланцевая - -
N-JFD1 271B-0002 11 ГГц ≤1,27 вилка приборная фланцевая - -
N-JFD2 271B-0003 11 ГГц ≤1,27 вилка приборная фланцевая - -

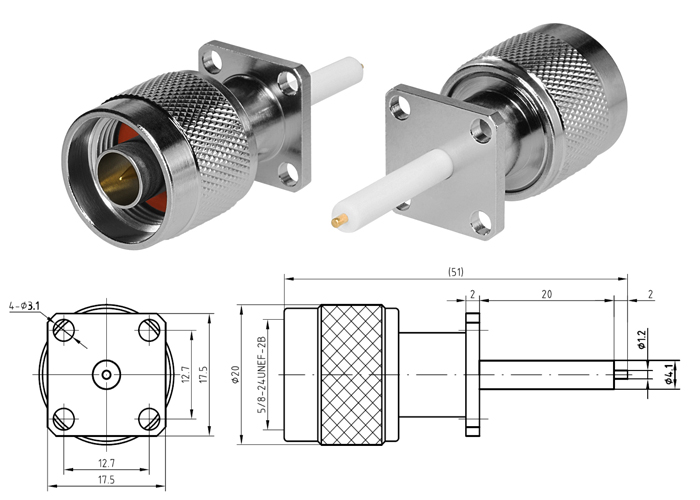

N-JFD3 271B-0004 11 ГГц ≤1,27 вилка приборная фланцевая - -

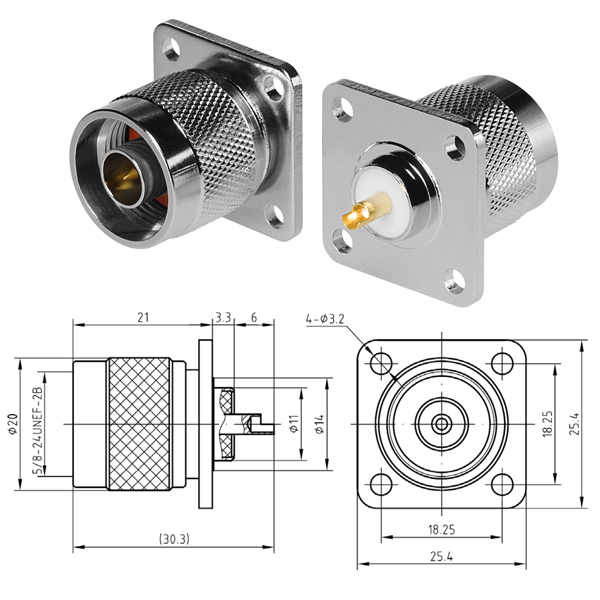

N-JFD58 271B-0058 11 ГГц ≤1,27 вилка приборная фланцевая - -

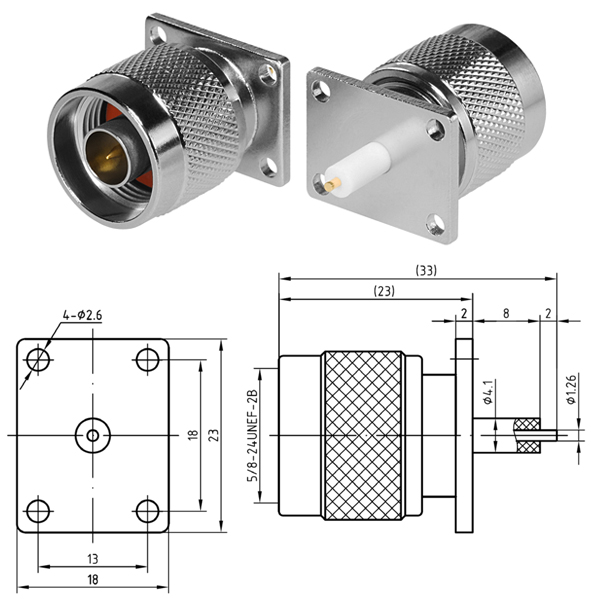

N-JFD8R 271B-008R 11 ГГц вилка приборная фланцевая - -

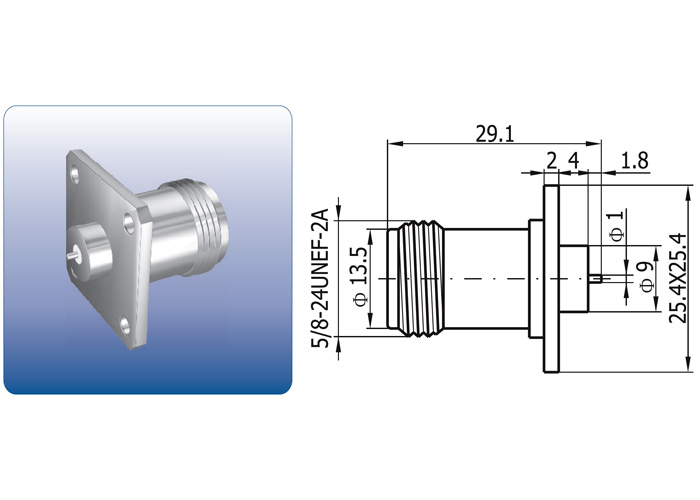

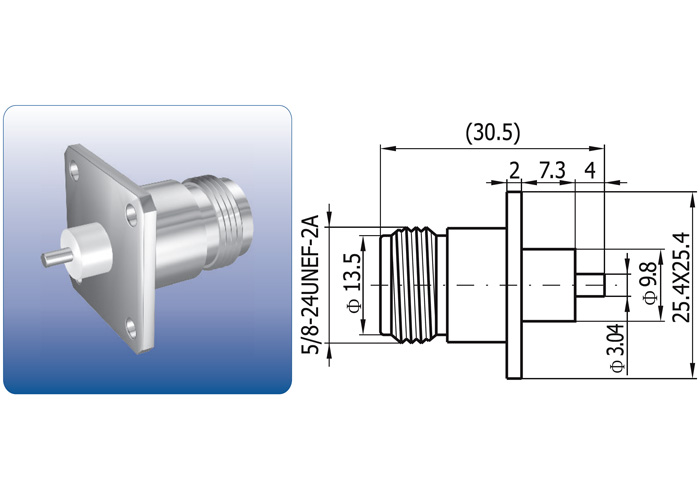

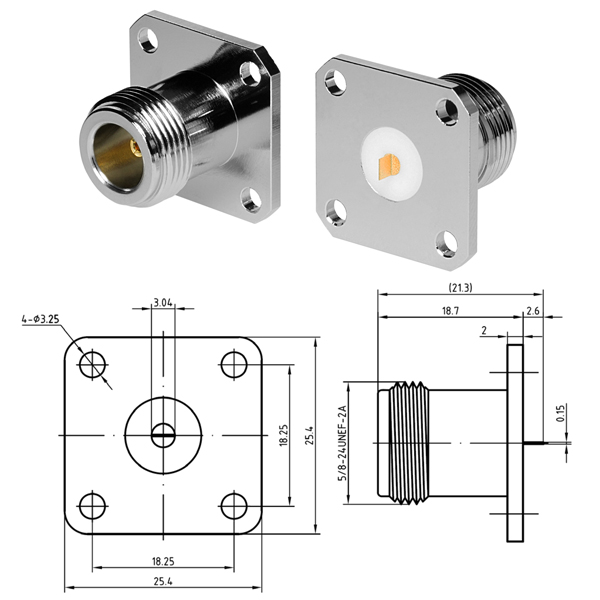

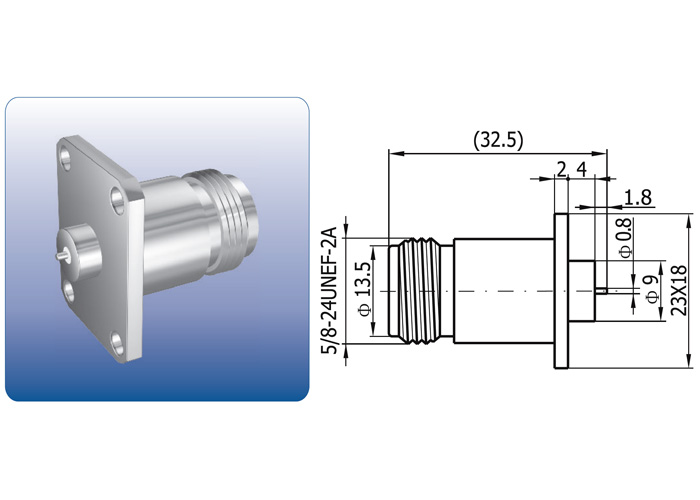

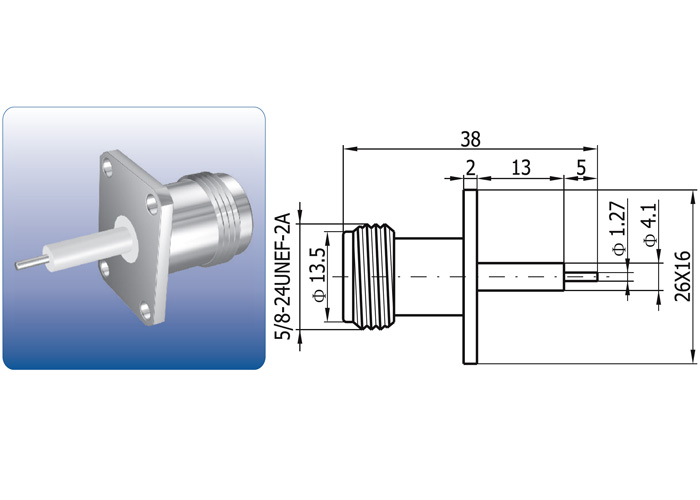

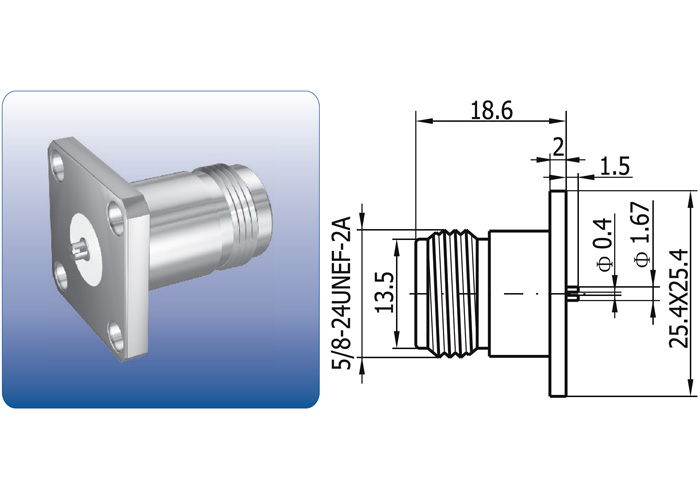

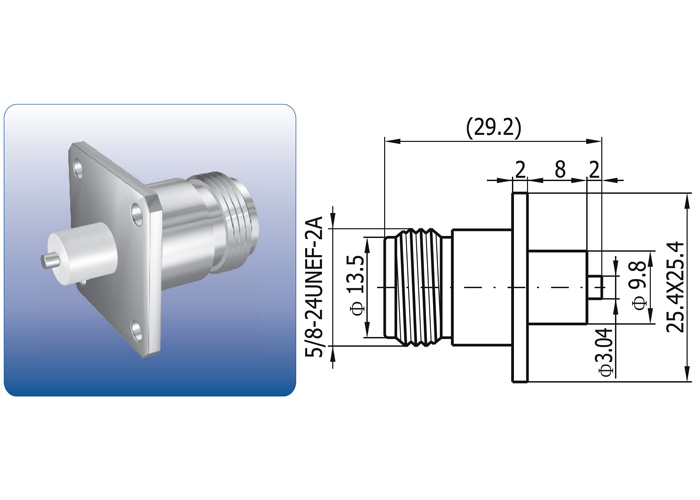

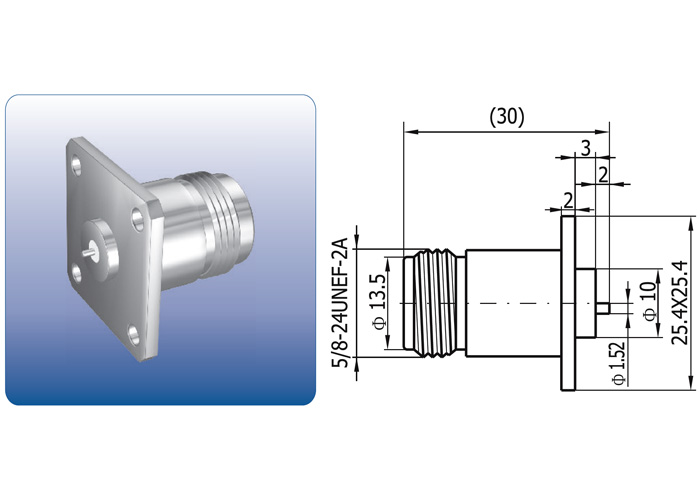

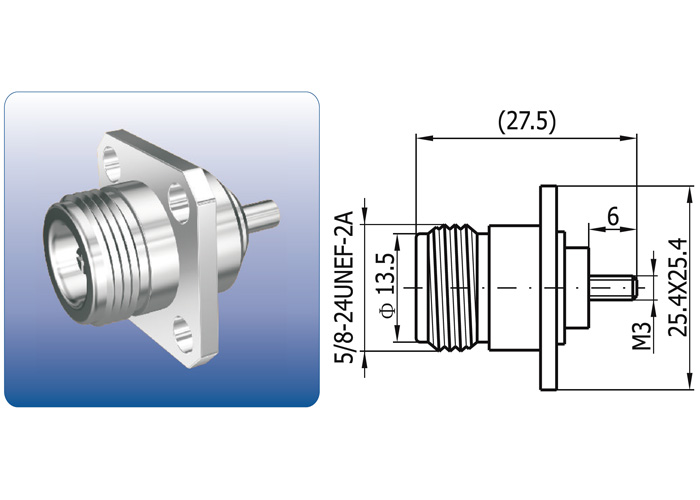

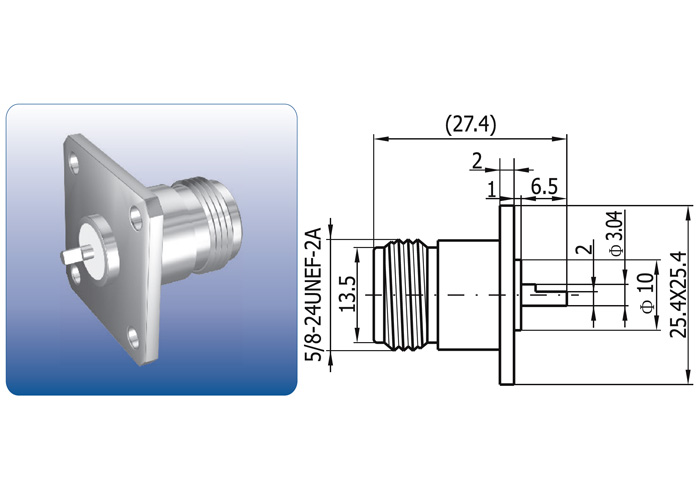

Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

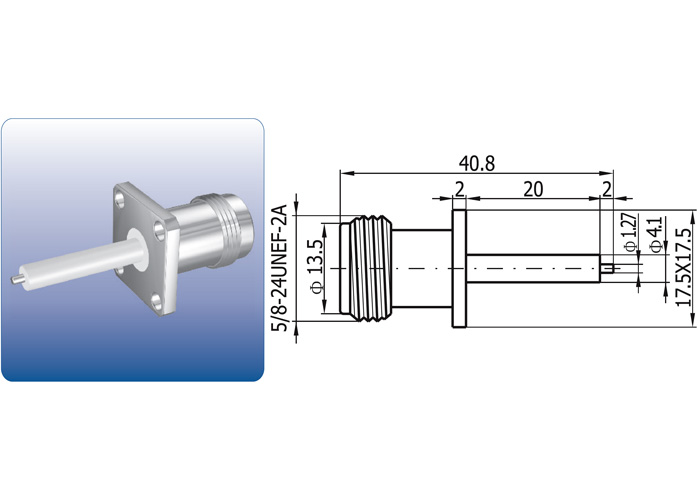

N-KF-A 272B-0024 11 ГГц ≤1,49 розетка приборная фланцевая - -

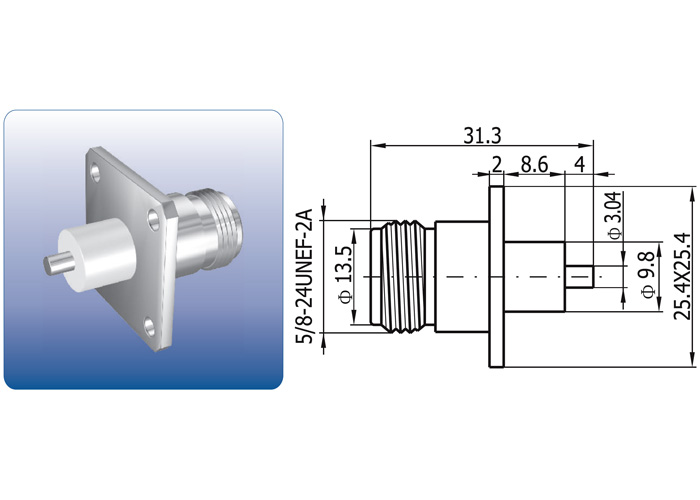

N-KF-C 272B-0025 11 ГГц ≤1,49 розетка приборная фланцевая - -

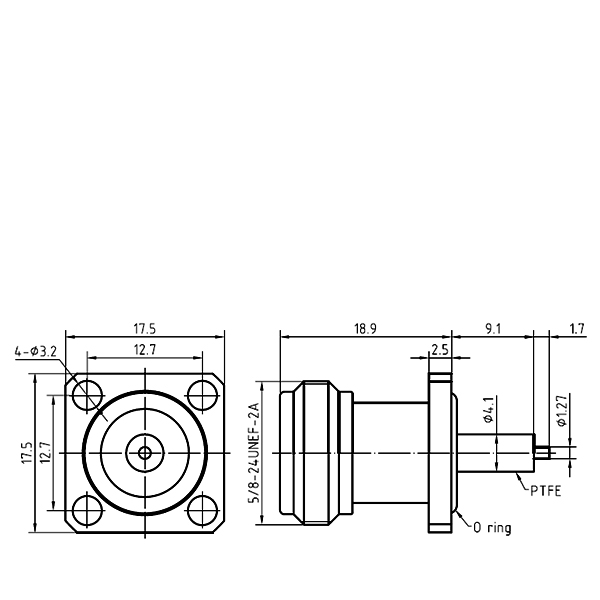

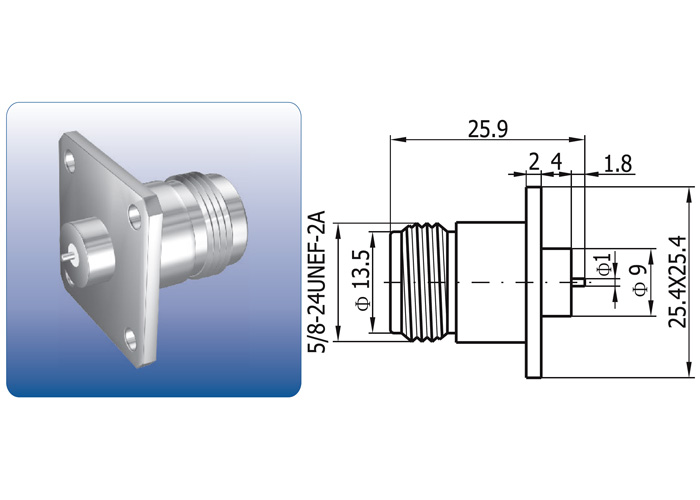

N-KFD 272B-0001 11 ГГц ≤1,27 розетка приборная фланцевая - -

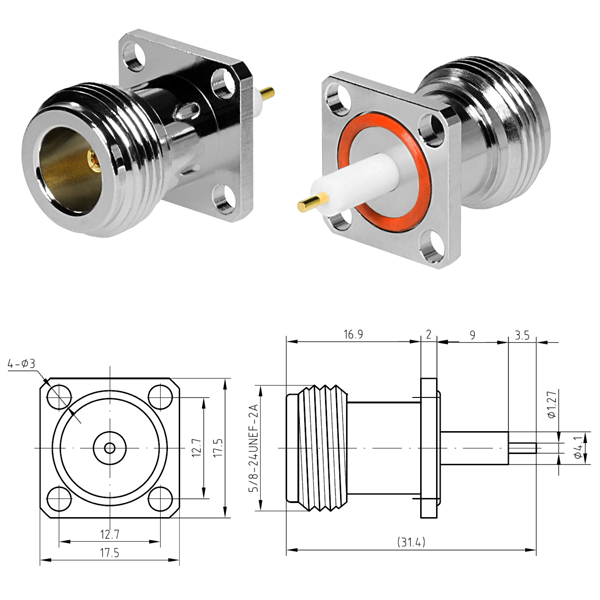

N-KFD1 272B-0002 11 ГГц ≤1,27 розетка приборная фланцевая - -

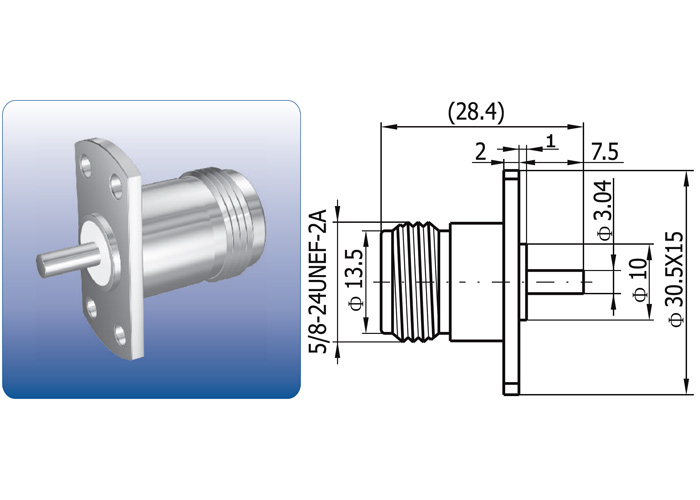

N-KFD10 272B-0010 11 ГГц ≤1,27 розетка приборная фланцевая - -

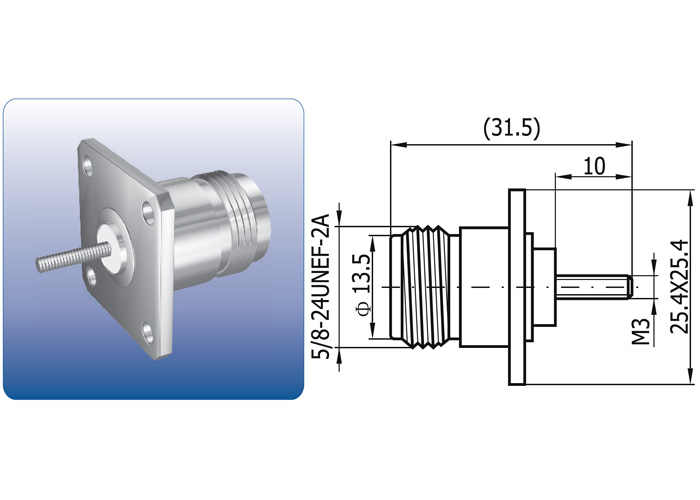

N-KFD11 272B-0011 11 ГГц ≤1,27 розетка приборная фланцевая - -

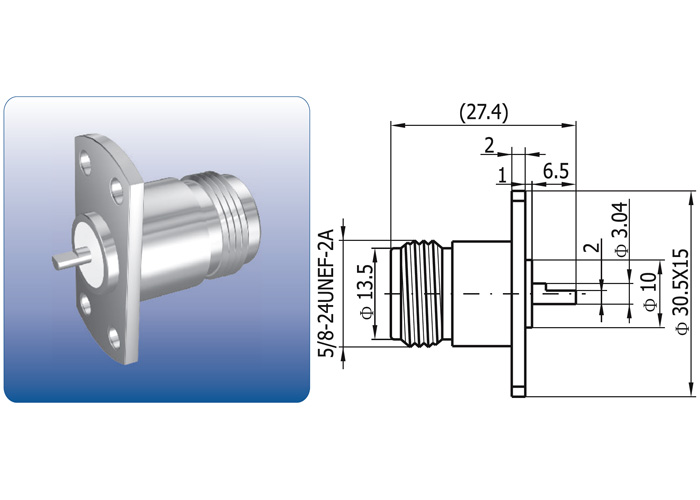

N-KFD14 272B-0012 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD2 272B-0003 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD21 272B-0018 11 ГГц ≤1,27 розетка приборная фланцевая - -

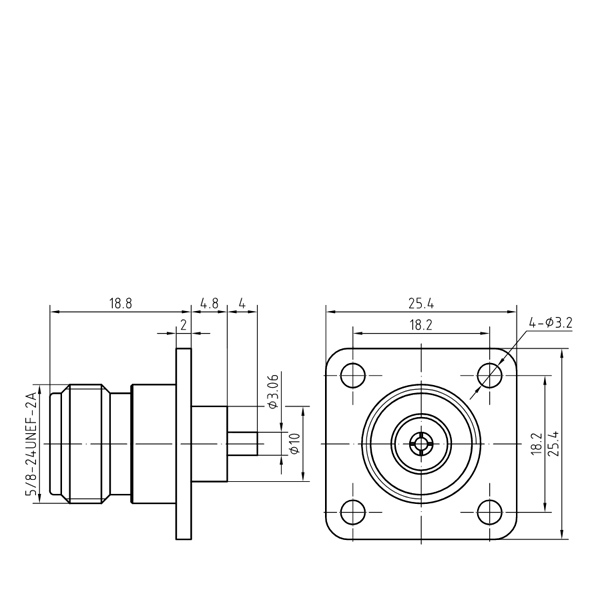

N-KFD22 272B-0019 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD26 272B-0020 11 ГГц ≤1,27 розетка приборная фланцевая - -

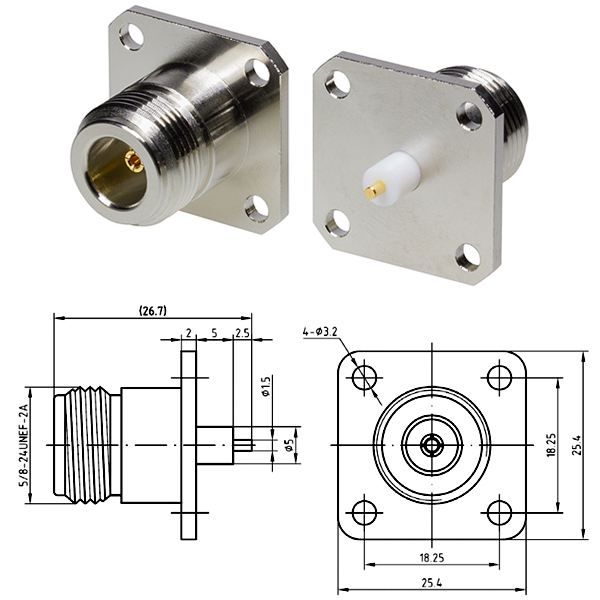

N-KFD28 272B-0021 11 ГГц ≤1,27 розетка приборная фланцевая - -

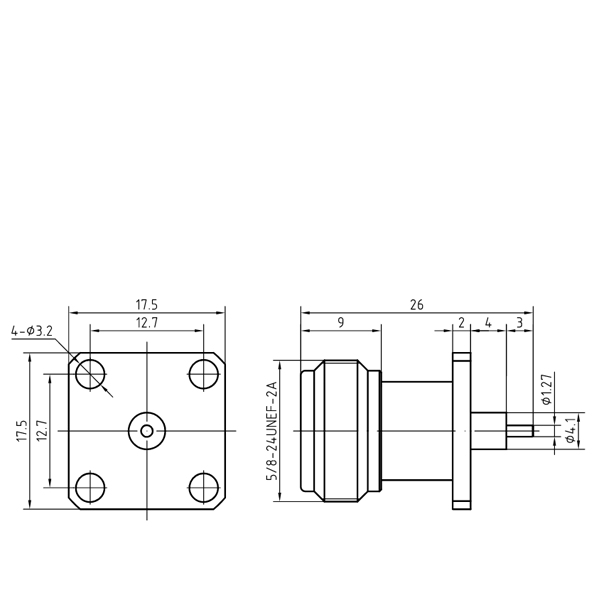

N-KFD29 272B-0022 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD3 272B-0004 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD33C 272B-0023 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD4 272B-0005 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD5 272B-0006 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD7 272B-0007 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD8 272B-0008 11 ГГц ≤1,27 розетка приборная фланцевая - -
N-KFD9 272B-0009 11 ГГц ≤1,27 розетка приборная фланцевая - -

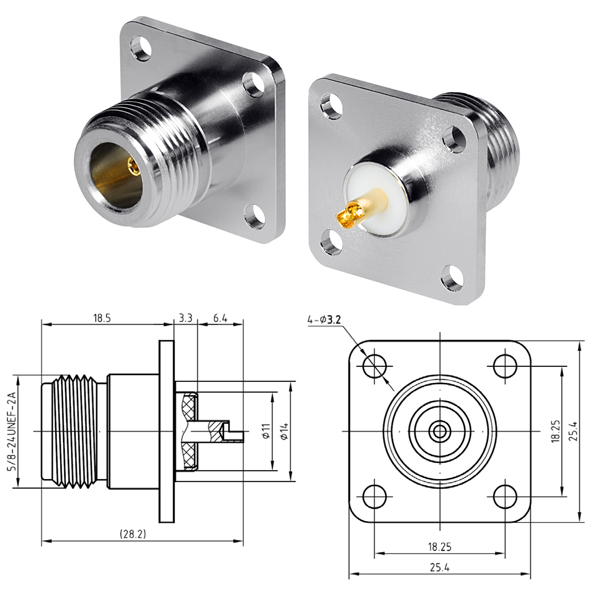

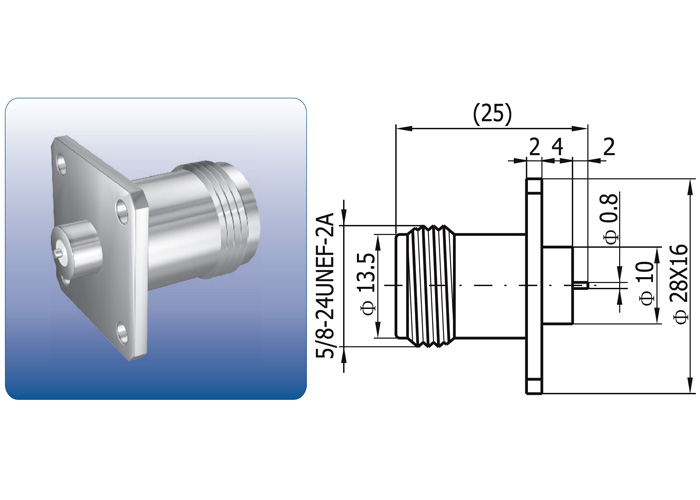

N-50KF 272B-0000 11 ГГц ≤1,27 розетка приборная фланцевая - -

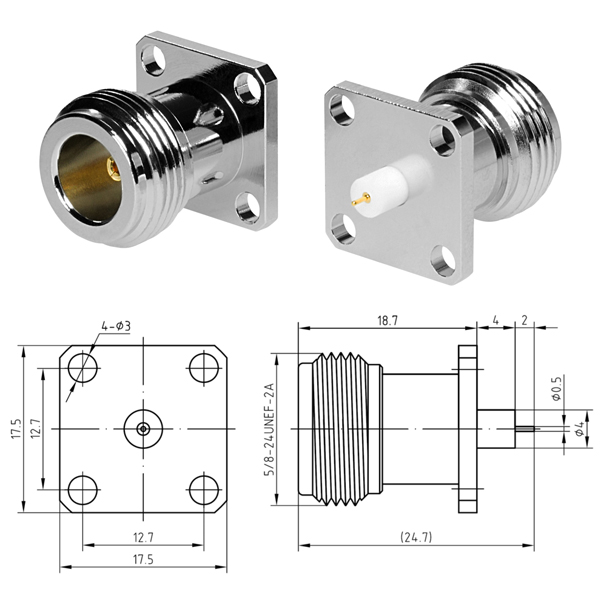

N-KFD122 272B-0122 11 ГГц ≤1,32 розетка приборная фланцевая - -

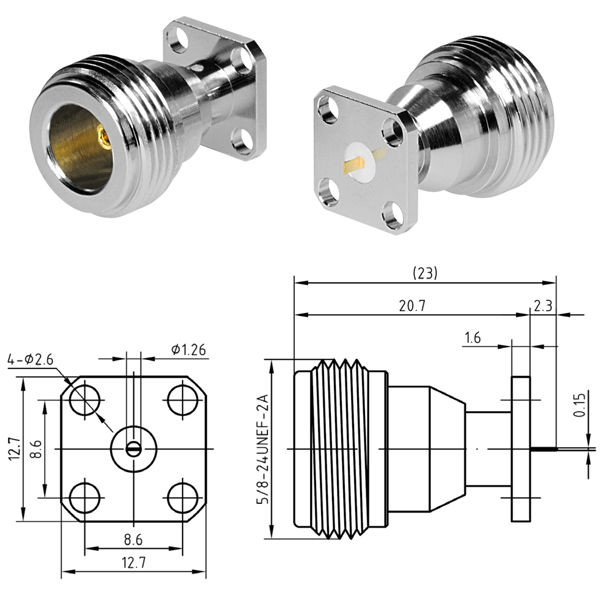

N-KFD127V 272B-127V 11 ГГц ≤1,27 розетка приборная фланцевая - -

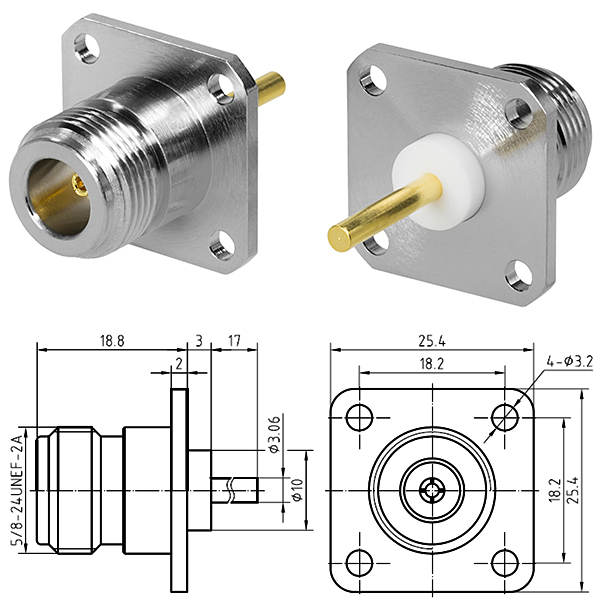

N-KFD17 272B-0X17 11 ГГц ≤1,27 розетка приборная фланцевая - -

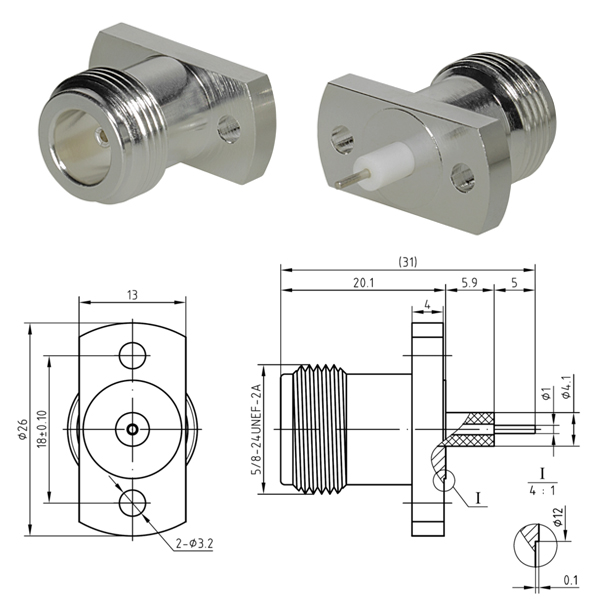

N-KFD214 272J-0014 11 ГГц ≤1,32 розетка приборная фланцевая - -

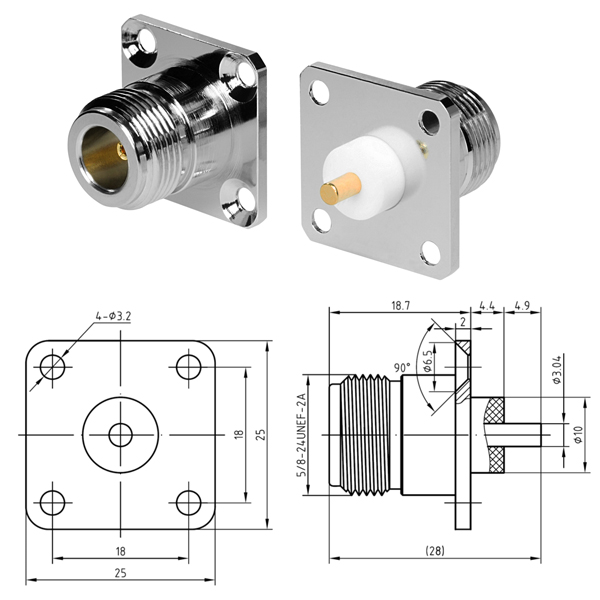

N-KFD215 272B-0215 11 ГГц ≤1,32 розетка приборная фланцевая - -
N-KFD254V 272B-254V 11 ГГц ≤1,32 розетка приборная фланцевая - -
N-KFD329 272B-0329 11 ГГц ≤1,27 розетка приборная фланцевая - -

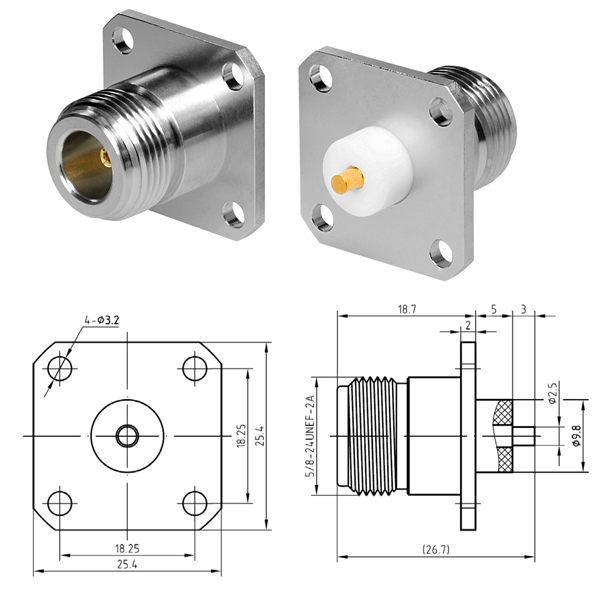

N-KFD39A 272B-039A 11 ГГц ≤1,32 розетка приборная фланцевая - -
N-KFD433 272B-0433 11 ГГц ≤1,27 розетка приборная фланцевая - -

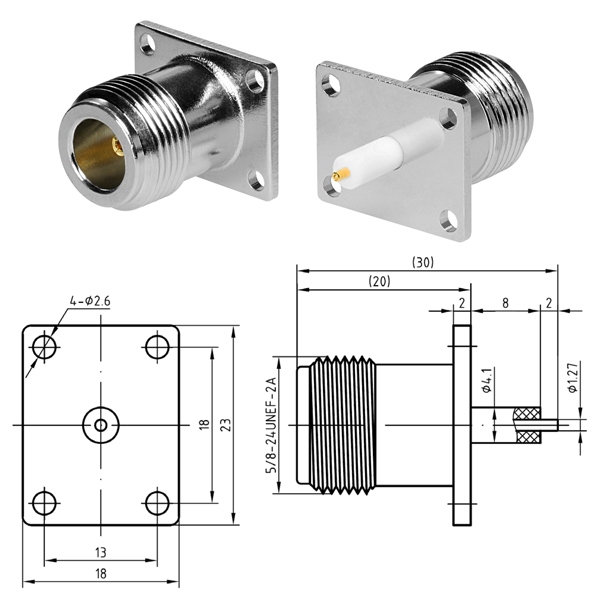

N-KFD8R 272B-008R 11 ГГц ≤1,32 розетка приборная фланцевая - -
N-KFDA9117 11 ГГц розетка приборная фланцевая - -
нашиуслуги
АВТОРИЗАЦИЯ

Требования к кабельным сборкам
