Соединители коаксиальные серии RF16 (7/3.04 Тип III)

Соединители серии RF6 предназначены для применения в антенно-фидерных трактах и для соединения между собой различных блоков аппаратуры ВЧ и СВЧ диапазонов.

Центральные контакты всех типов и модификаций соединителей покрыты износостойким золотом.

Корпуса соединителей, в зависимости от исполнения, покрыты сплавом серебра или специальными покрытиями.

Изоляторы изготавливаются из высококачественных полимеров с низкими диэлектрическими потерями.

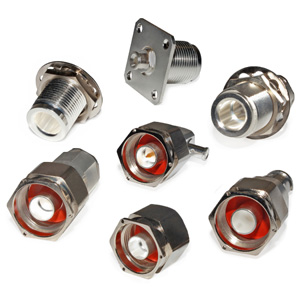

Наша компания ООО «Амитрон Электроникс» начала производство соединителей СК3, аналогичных серии RF16. Соединители СК3 производятся на территории России, разъёмы серии RF16 будут постепенно выводиться из обращения с заменой на аналоги серии СК3.

Для Вашего удобства на сайте в графе Примечания к соединителям серии RF16 указано наименование аналога СК3.

Если Вы не смогли найти аналог или затрудняетесь в определении нужного вам разъёма, обращайтесь к нашим менеджерам по телефонам и электронной почте.

Соединители для печатных плат

Розетка на плату
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

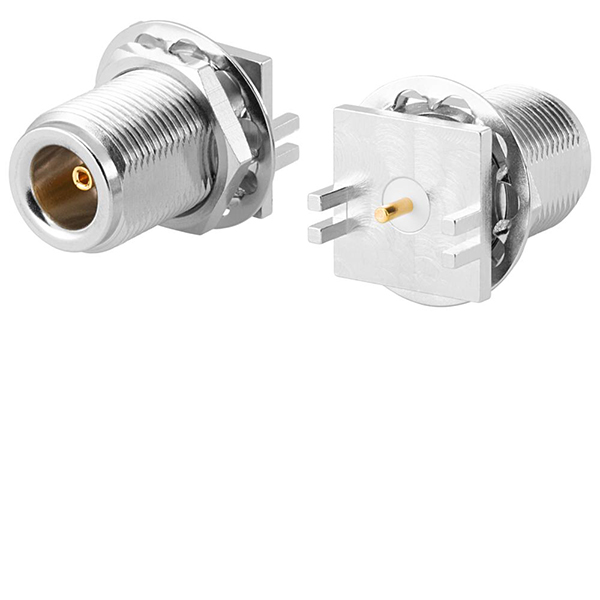

RF16-KDF5 розетка прямая на плату -

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

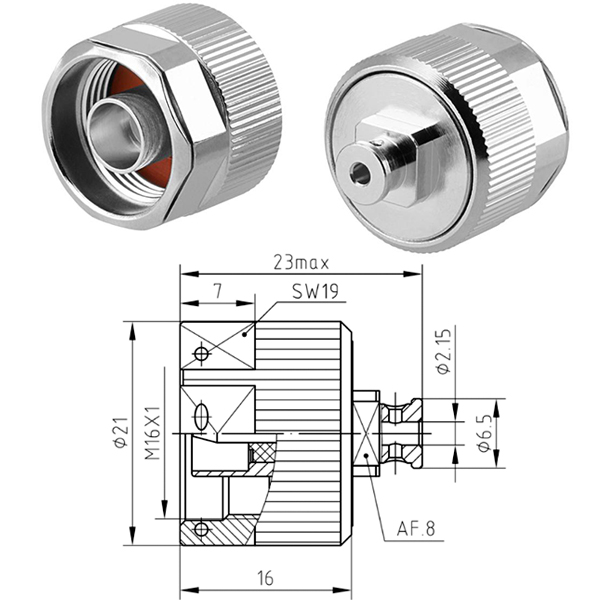

RF16-J1BF18M3 18 ГГц ≤1,23 вилка кабельная прямая SUCOFORM 86 FEP СК3-ВКП-085-1-117
RF16-J2BF18M2 18 ГГц ≤1,23 вилка кабельная прямая SF 100 СК3-ВКП-113-1-126

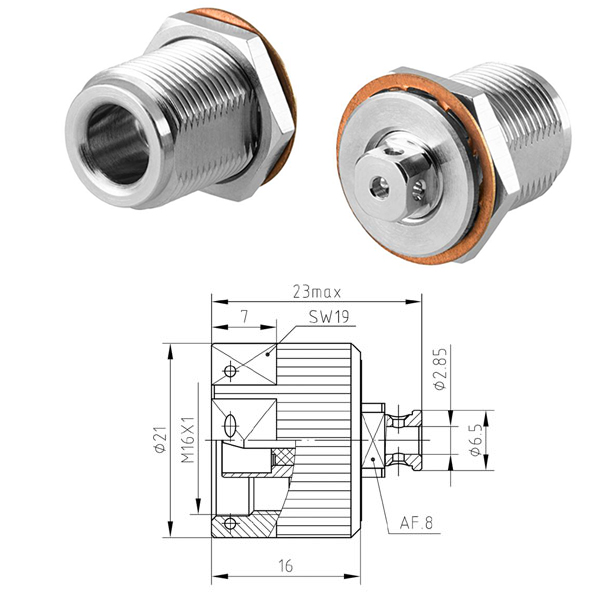

RF16-J2BF18M3 18 ГГц ≤1,23 вилка кабельная прямая SF 100 СК3-ВКП-113-1-126
RF16-J2BF18М1 18 ГГц ≤1,23 вилка кабельная прямая SF 100 СК3-ВКП-113-1-126

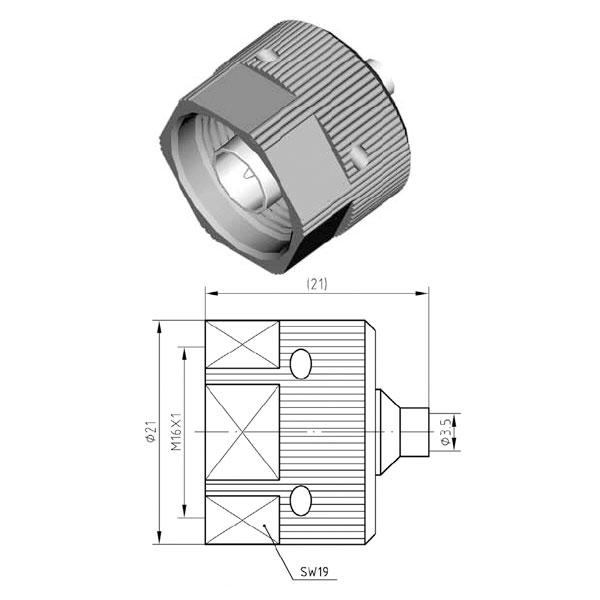

RF16-J3B 18 ГГц ≤1,23 вилка кабельная прямая SUCOFORM 141 FEP, РК50-3-28 СК3-ВКП-141-1-128
RF16-J3BF18М1 18 ГГц ≤1,23 вилка кабельная прямая РК50-3-28 СК3-ВКП-141-1-128

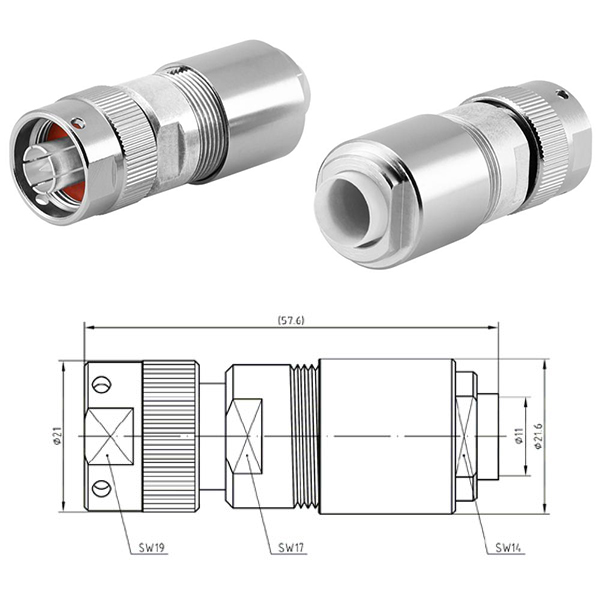

RF16-J5B470 11 ГГц ≤1,76 вилка кабельная прямая РК50-7-58С -
Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

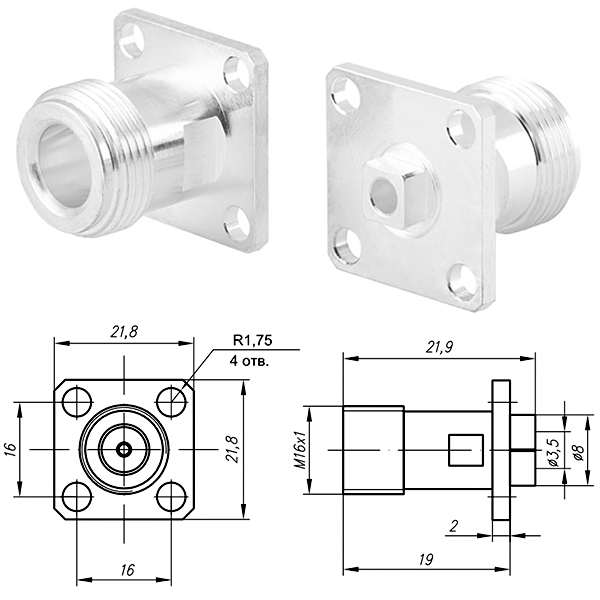

RF16-KFB3-28 18 ГГц ≤1,23 розетка приборно-кабельная SUCOFORM 141 FEP, РК50-3-28 -
RF16-KY1BF18M2 18 ГГц ≤1,23 розетка приборно-кабельная SUCOFORM 086 FEP, RG-405 СК3-РПКП-085-1-101

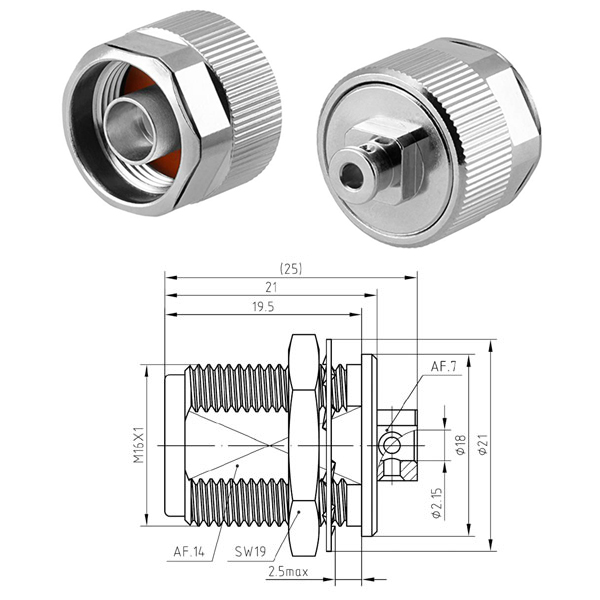

RF16-KY1BF18M3 18 ГГц ≤1,23 розетка приборно-кабельная SUCOFORM 86 FEP СК3-РПКП-085-1-101

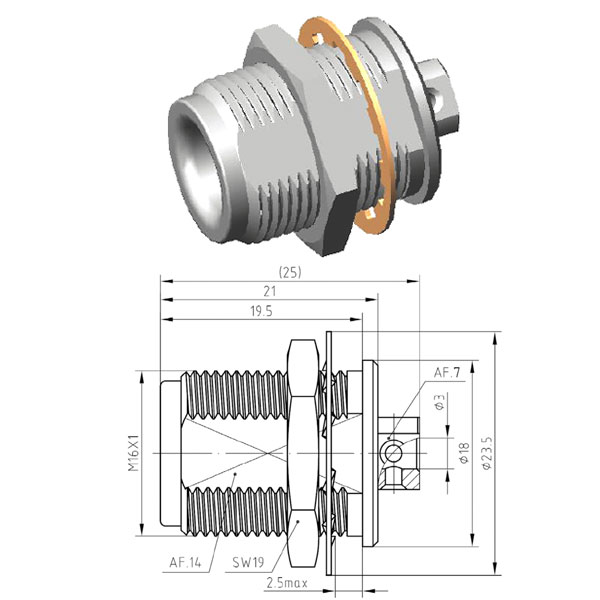

RF16-KY2BF18 18 ГГц ≤1,23 розетка приборно-кабельная РК50-2-25, РК50-2-28 СК3-РПКП-113-1-118
RF16-KY2BF18M2 18 ГГц ≤1,23 розетка приборно-кабельная SF 100 СК3-РПКП-113-1-118
RF16-KY2BF18M3 18 ГГц ≤1,23 розетка приборно-кабельная SF 100 СК3-РПКП-113-1-118
