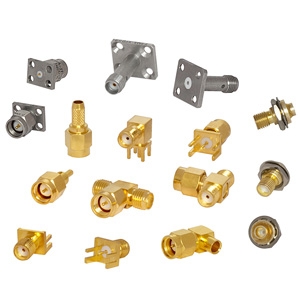

Соединители коаксиальные тип SMA

Коаксиальные соединители SMA - наиболее широко распространенные и применяемые соединители в мире. Применяются при создании усилительных, преобразовательных, приемо-передающих и других устройств ВЧ и СВЧ диапазонов.

Соединители работают в полосе частот до 18 ГГц. Обладают хорошими электрическими параметрами. Соединители аналогичны по электрическим и массогабаритным параметрам соединителям тип IX, производимым в России.

Технические характеристики

Присоединительные размеры тип SMA
Волновое сопротивление 50Ω
Рабочее напряжение 500В
Напряжение пробоя диэлектрика 1000В
Рабочая частота 18ГГц
Сопротивление контактов (центральный контакт) ≤3mΩ
Сопротивление контактов (внешний контакт) ≤2mΩ
Сопротивление изоляции ≥5000MΩ
Количество соединений ≥500
Температурный диапазон -65°C~+165°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь
Нержавеющая сталь
Ni 2.0 + Au 0.2
Хим. пассивирование
Центральный контакт (штырь) Латунь
Бронза бериллиевая
Ni 2.0 + Au 0.5
Ni 2.0 + Au 0.5
Центральный контакт(гнездо) Бронза бериллиевая Ni 2.0 + Au 0.5
Накидная гайка Латунь
Нержавеющая сталь
Ni 2.0 + Au 0.2
Хим. пассивирование
Обжимная трубка Латунь Cu 2.0 + Ni 7.0
Прокладка Силикон -
Изолятор PTFE -

Условные обозначения

  • SMA-1
  • _2
  • K3
  • _4
  • F5
  • D6
  • 159G7
1. Серия соединителя SMA
2. Волновое сопротивление 50 или Значение не указано -50Ω
75 - 75Ω
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Cоединители приборные

Розетки приборные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMA-KYD31A AE99147399 12,4 ГГц ≤1,51 розетка приборная прямая
SMA-KYD2 182A-2802 18 ГГц ≤1,32 розетка приборная прямая

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

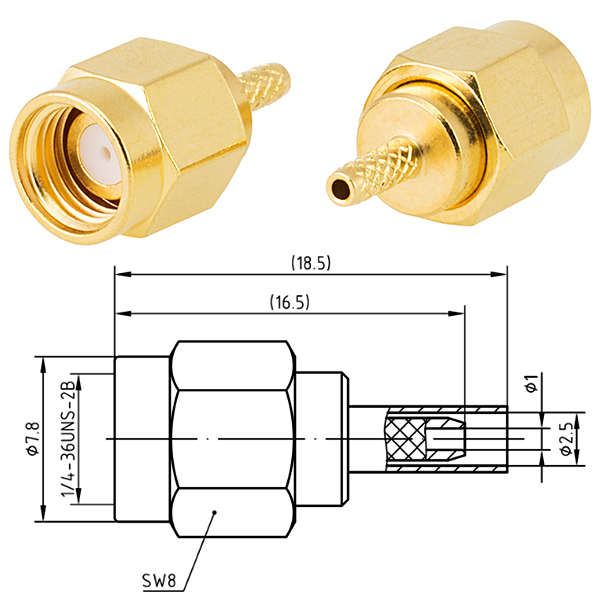

SMA-J2 181A-7501 6 ГГц ≤1,36 вилка кабельная прямая RG-178U, RG-196U -

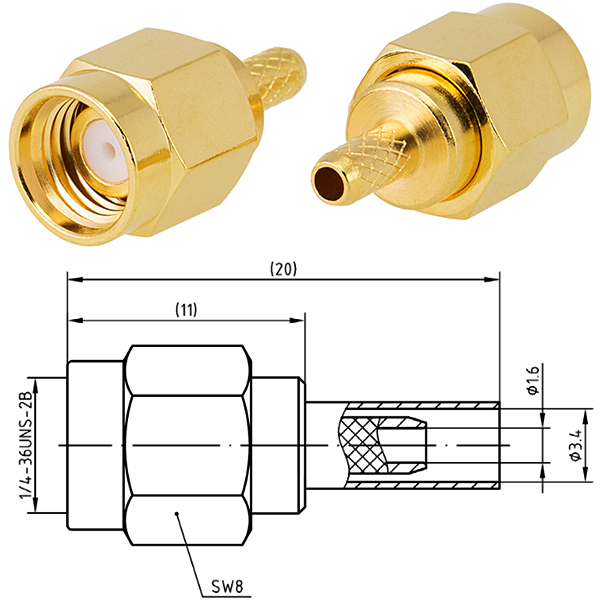

SMA-J2.5D 181A-7503 12,4 ГГц ≤1,43 вилка кабельная прямая RG-316DT -

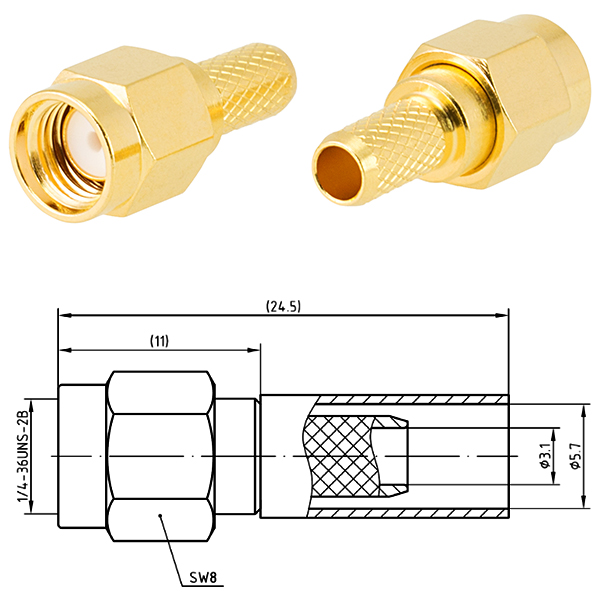

SMA-J5D 181A-7505 12,4 ГГц ≤1,42 вилка кабельная прямая RG-55U, RG-142B/U, RG-223U, RG-400U

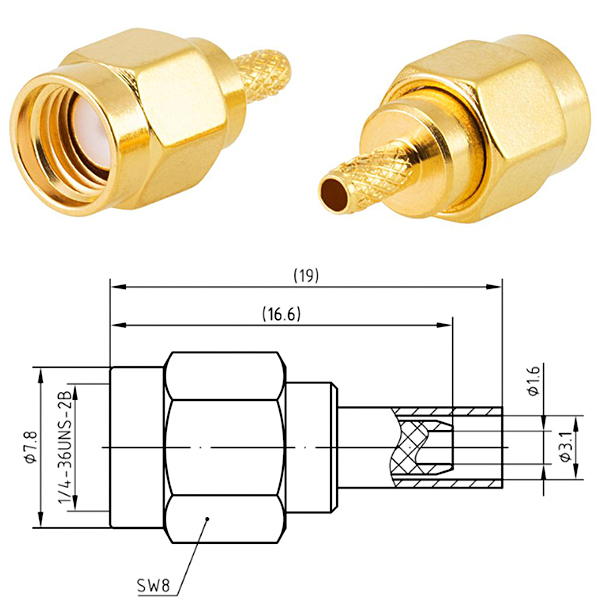

SMA-J3 181A-7502 12,4 ГГц ≤1,43 вилка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1

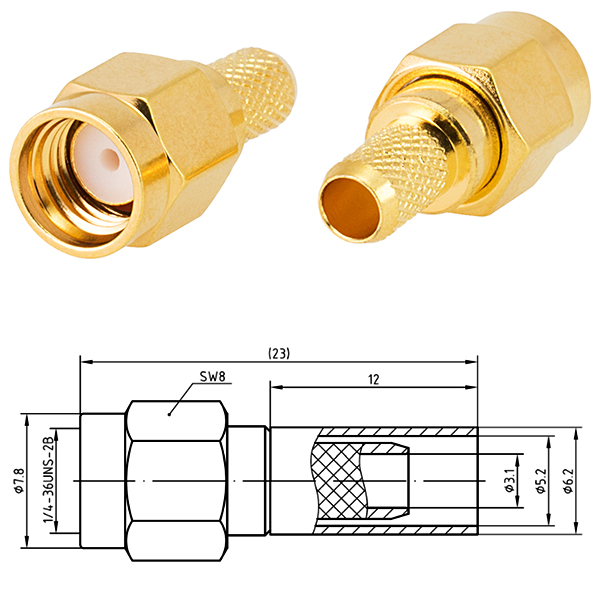

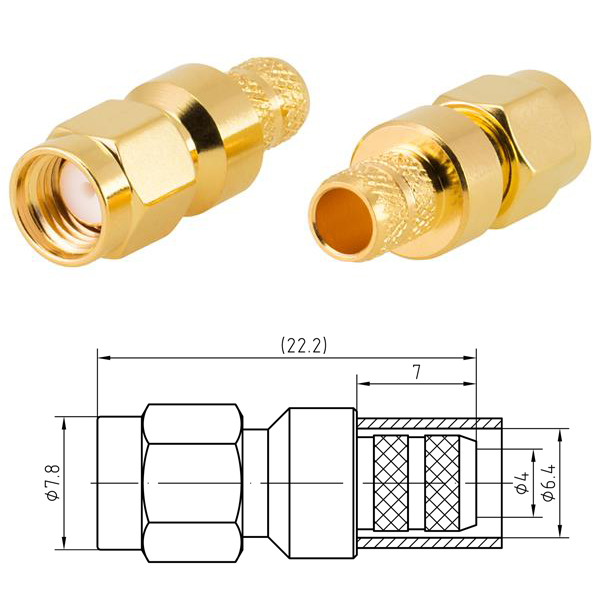

SMA-J5 181A-7504 12,4 ГГц ≤1,42 вилка кабельная прямая RG58U,RG-303U -

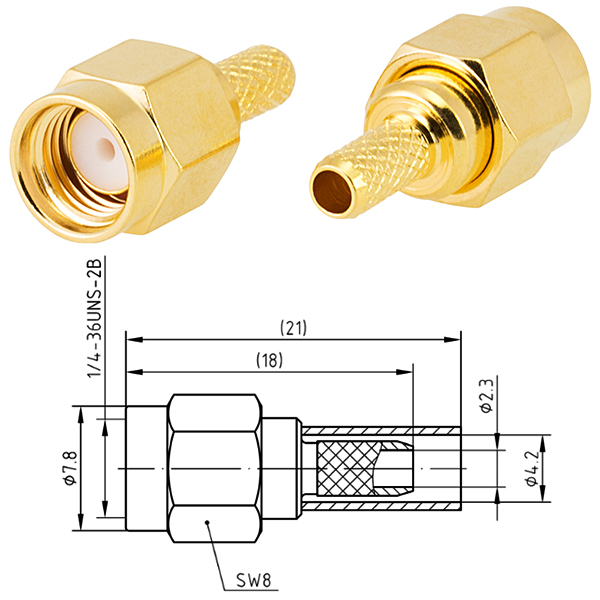

SMA-J4 181A-7506 12,4 ГГц ≤1,45 вилка кабельная прямая PK50-2-22 -
SMA-J7.5A 181A-7508 12,4 ГГц ≤1,45 вилка кабельная прямая 5D-FB -

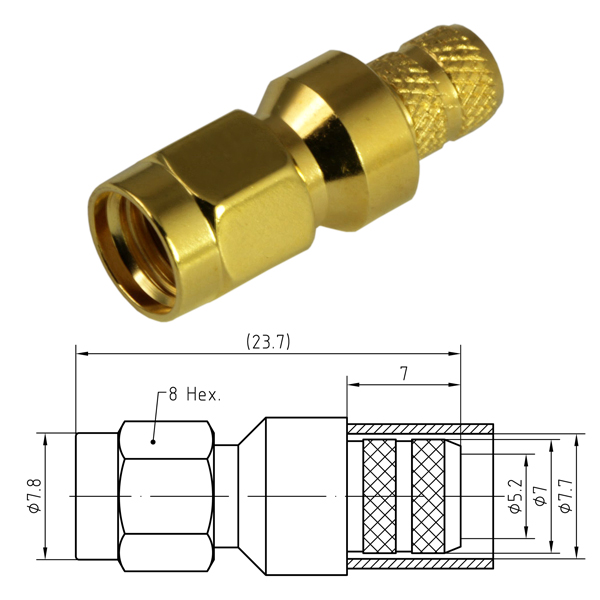

SMA-J7.5DN 181A-7509 12,4 ГГц ≤1,45 вилка кабельная прямая 5D-FB -
SMA-J240 181A-7510 6 ГГц ≤1,29 вилка кабельная прямая LMR240

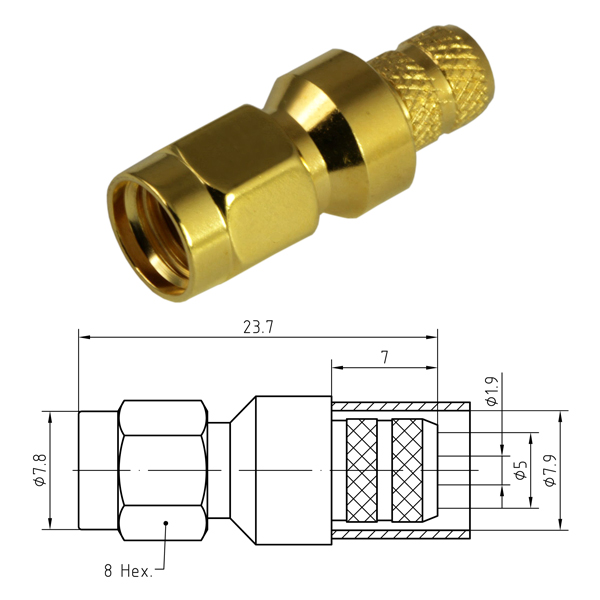

SMA-J300 181A-7511 12,4 ГГц ≤1,40 вилка кабельная прямая LMR300 -

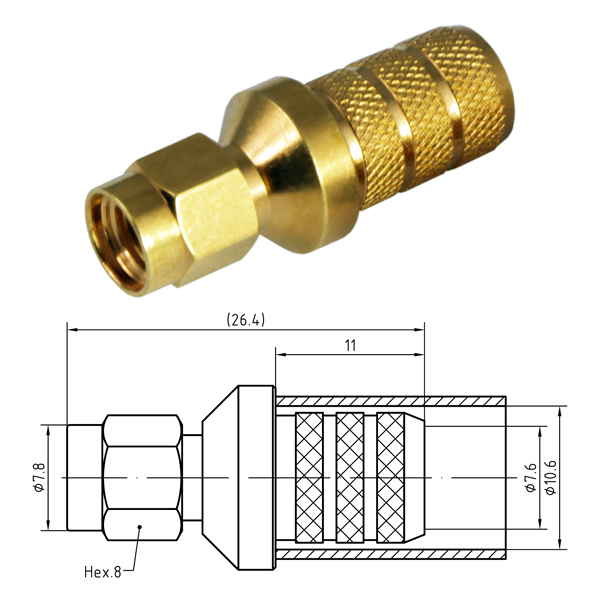

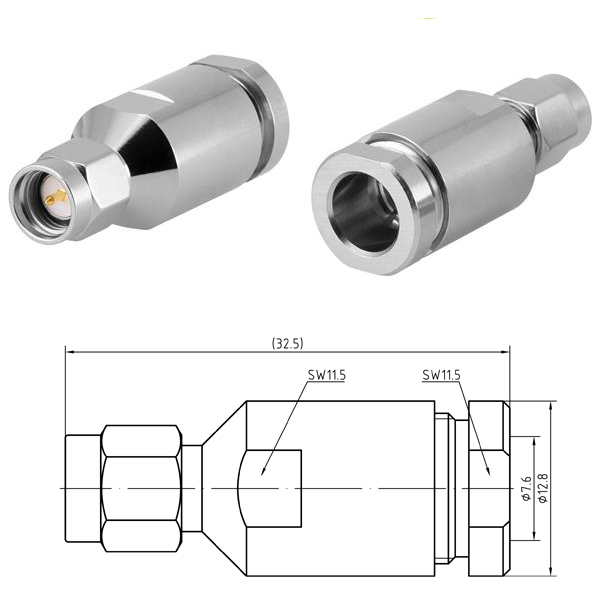

SMA-J400 181A-7512 12,4 ГГц ≤1,43 вилка кабельная прямая LMR400 -

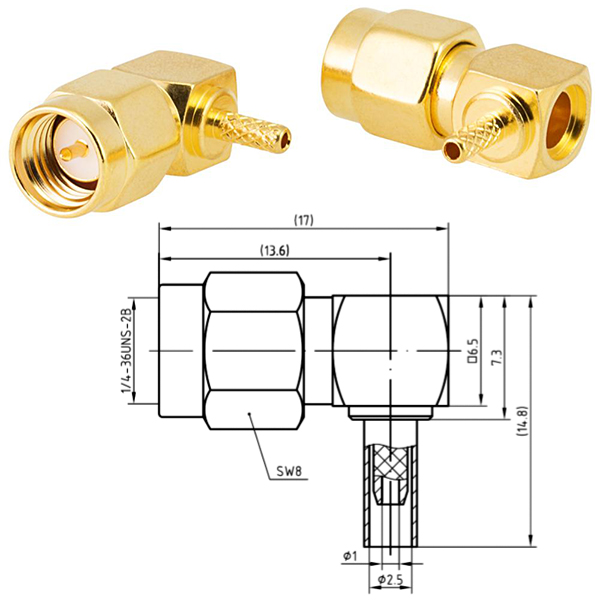

Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMA-JW2 183A-7501 8 ГГц ≤1,5 вилка кабельная угловая RG-178U, RG-196U RG178/196/обжим

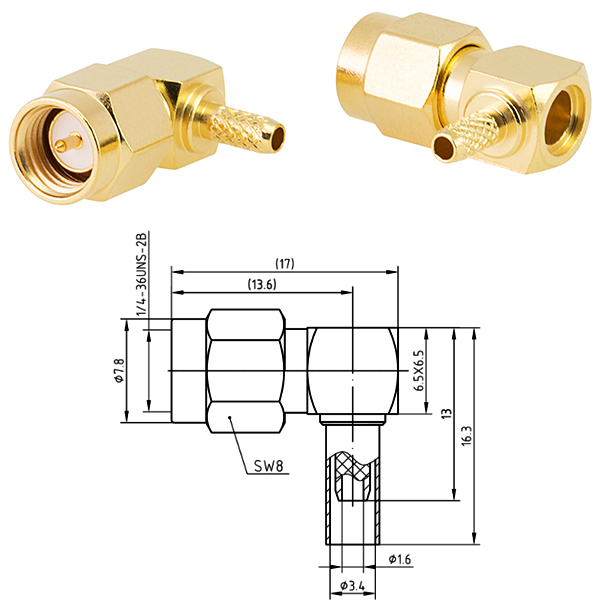

SMA-JW2.5D 183A-7503 8 ГГц ≤1,5 вилка кабельная угловая RG-316DT A=3,4 L=16,3

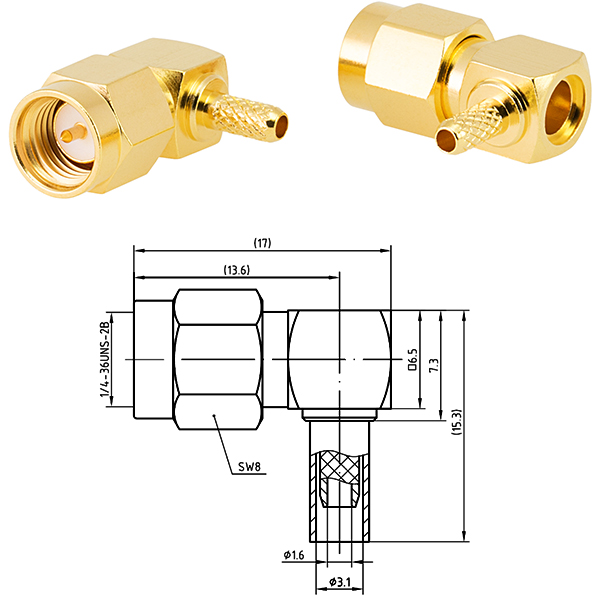

SMA-JW3 183A-7502 8 ГГц ≤1,5 вилка кабельная угловая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=5,2 L=19,3

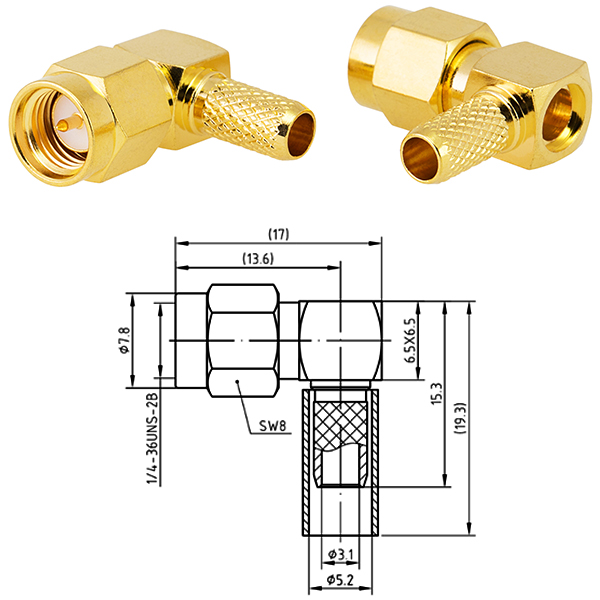

SMA-JW5 183A-7504 8 ГГц ≤1,5 вилка кабельная угловая RG58U,RG-303U -

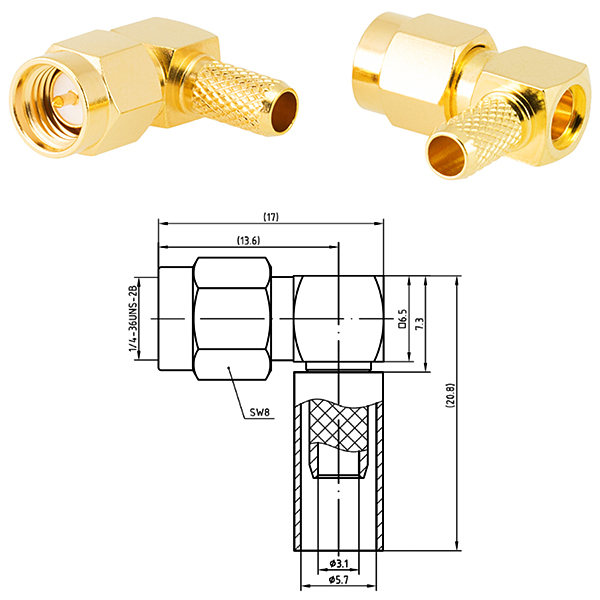

SMA-JW5D 183A-7505 8 ГГц ≤1,5 вилка кабельная угловая RG-55U, RG-142B/U, RG-223U, RG-400U A=3,1 L=15,3

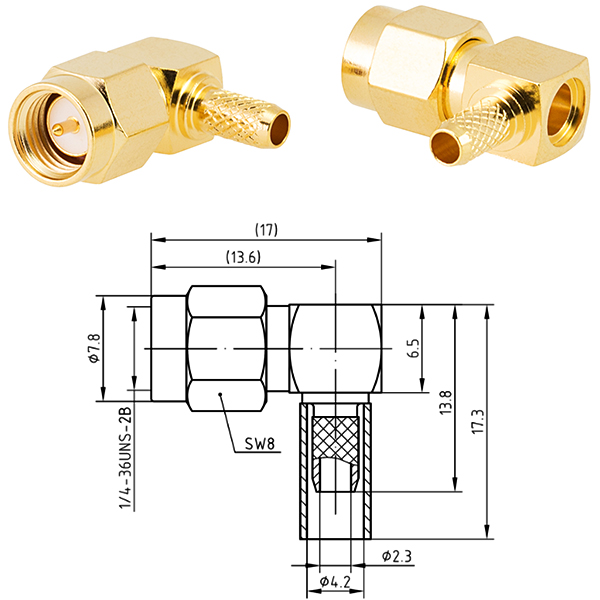

SMA-JW4 183A-7506 8 ГГц ≤1,5 вилка кабельная угловая РК50-2-22/11/13/16/обжим -

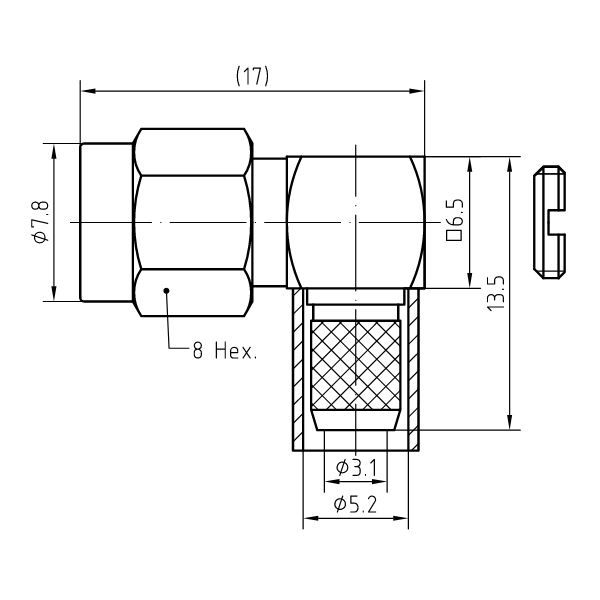

SMA-JW200L 12,4 ГГц ≤1,40 вилка кабельная угловая LMR200, РК50-3-38

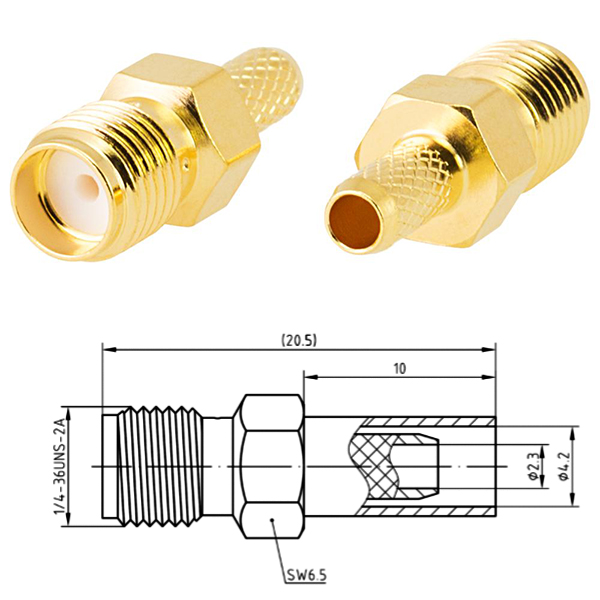

Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

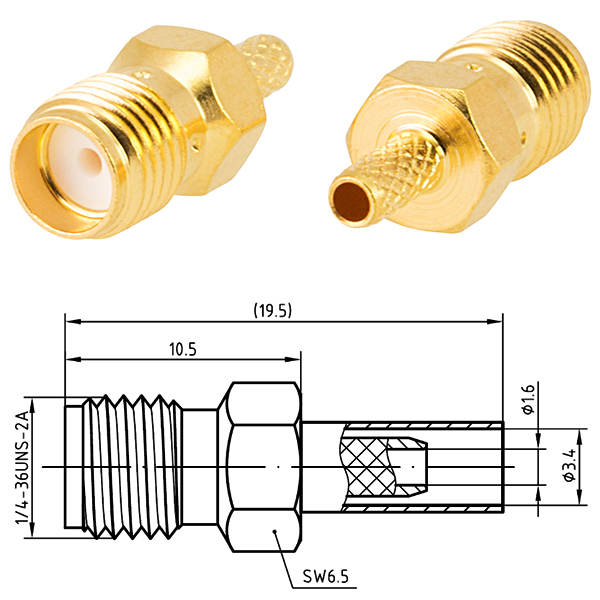

SMA-K2.5D 182A-7502 12,4 ГГц ≤1,41 розетка кабельная прямая RG-316DT A=3,4 L=19,5

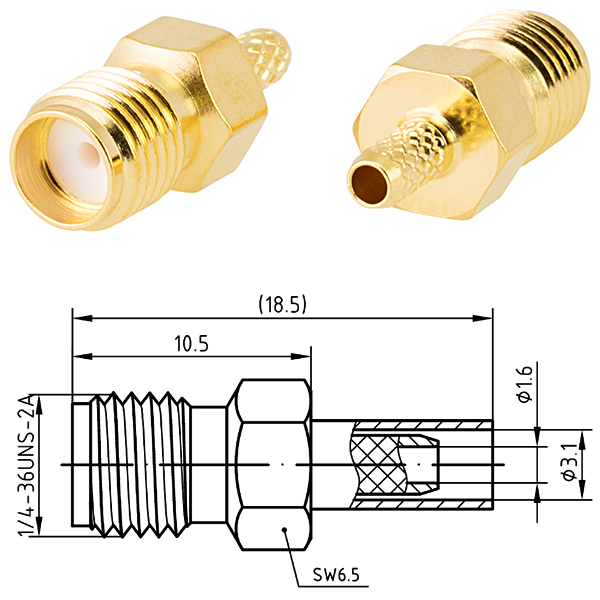

SMA-K3 182A-7501 12,4 ГГц ≤1,41 розетка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=18,5

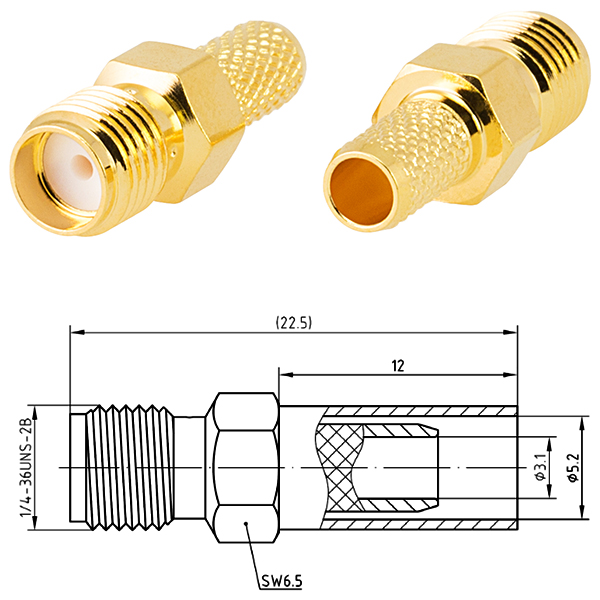

SMA-K5 182A-7503 12,4 ГГц ≤1,41 розетка кабельная прямая RG58U,RG-303U A=5,2 L=22,5

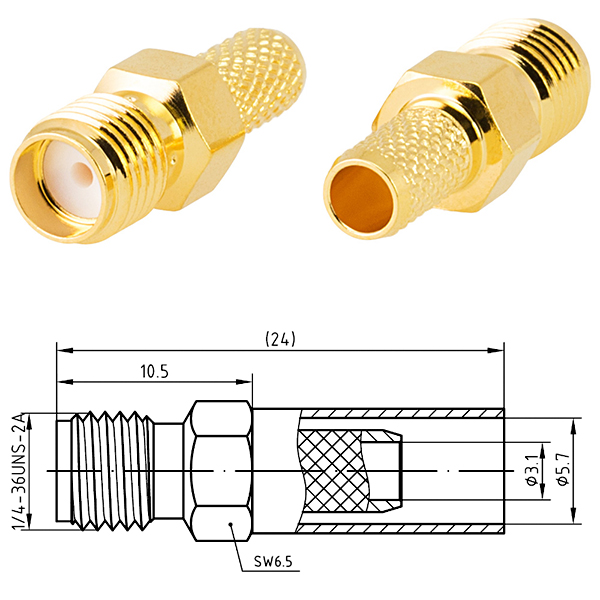

SMA-K5D 182A-7504 12,4 ГГц ≤1,41 розетка кабельная прямая RG-55U, RG-142B/U, RG-223U, RG-400U A=5,7 L=24,0
SMA-K4 182A-7506 12,4 ГГц ≤1,41 розетка кабельная прямая РК50-2-22/11/13/16/обжим

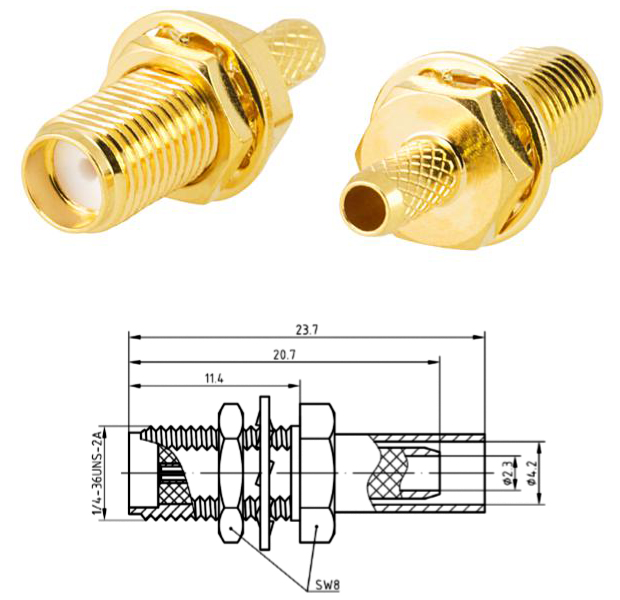

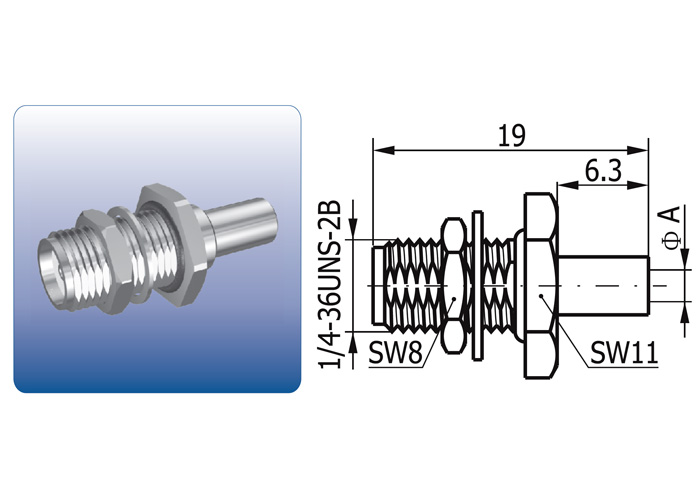

Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

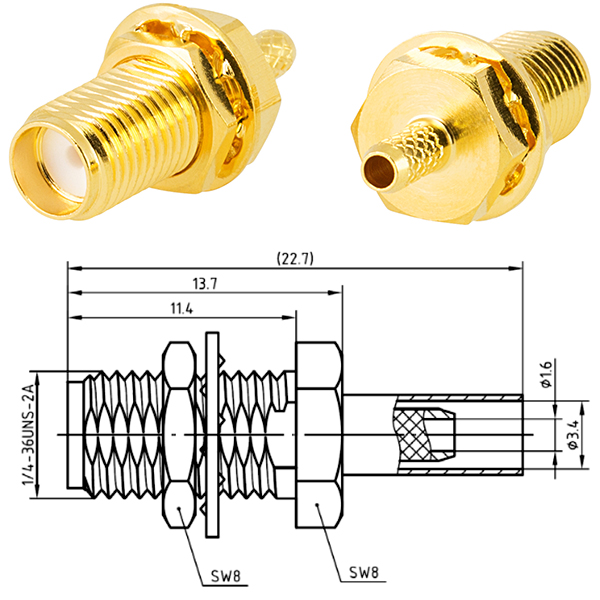

SMA-KY2.5D 182A-2502 12,4 ГГц ≤1,41 розетка приборно-кабельная RG-316DT A=3,4 L=22,7

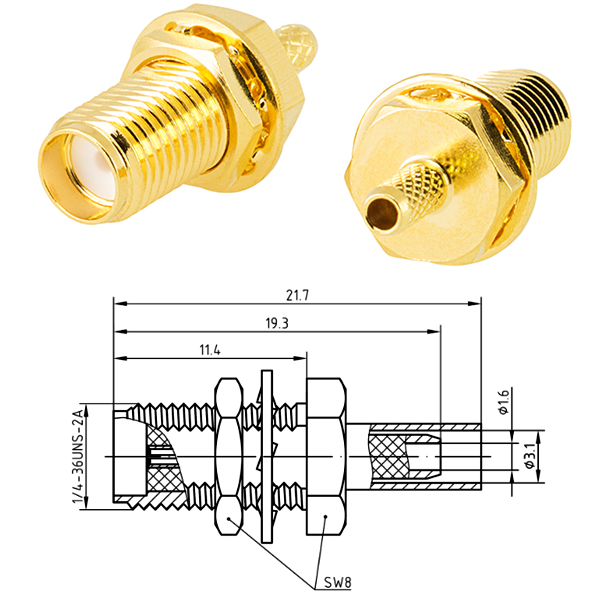

SMA-KY3 182A-2501 12,4 ГГц ≤1,41 розетка приборно-кабельная RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=21,7

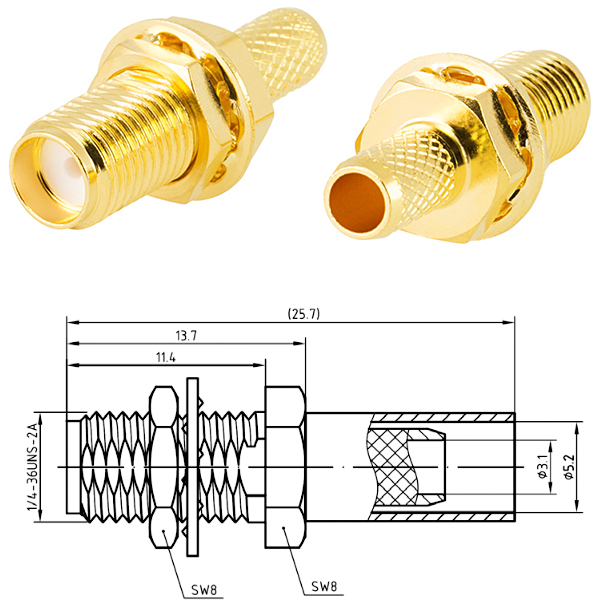

SMA-KY5 182A-2503 12,4 ГГц ≤1,41 розетка приборно-кабельная RG58U,RG-303U A=5,2 L=25,7

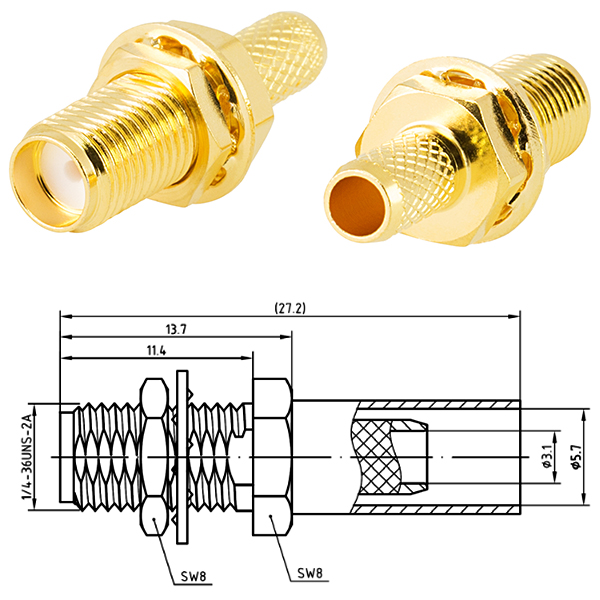

SMA-KY5D 182A-2504 12,4 ГГц ≤1,41 розетка приборно-кабельная RG-55U, RG-142B/U, RG-223U, RG-400U A=5,7 L=27,2
SMA-KY4 182A-2506 12,4 ГГц ≤1,41 розетка приборно-кабельная РК50-2-22/11/13/16/обжим
Розетки приборно-кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

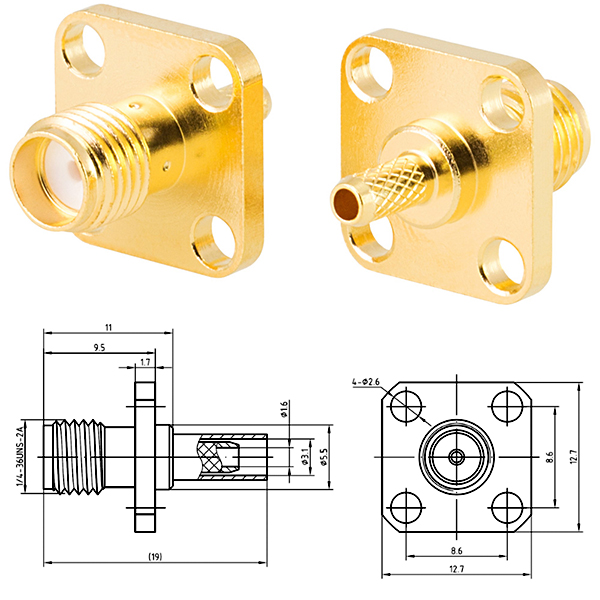

SMA-KF2.5D 182A-1502 12,4 ГГц ≤1,41 розетка кабельная фланцевая RG-316DT -

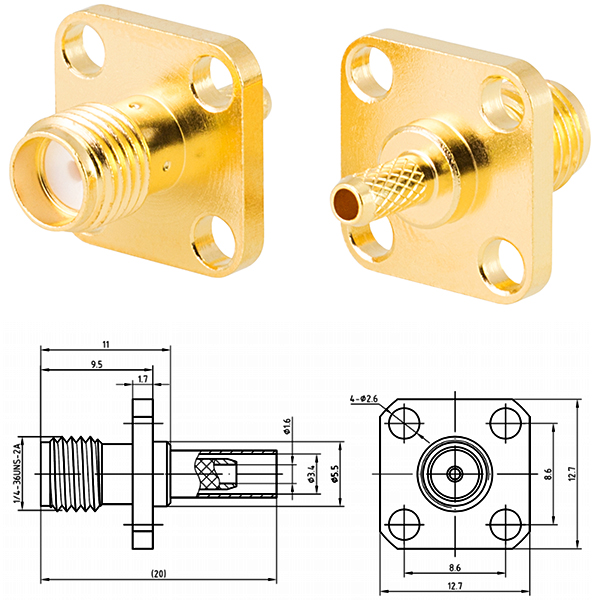

SMA-KF3 182A-1501 12,4 ГГц ≤1,41 розетка кабельная фланцевая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=19,0

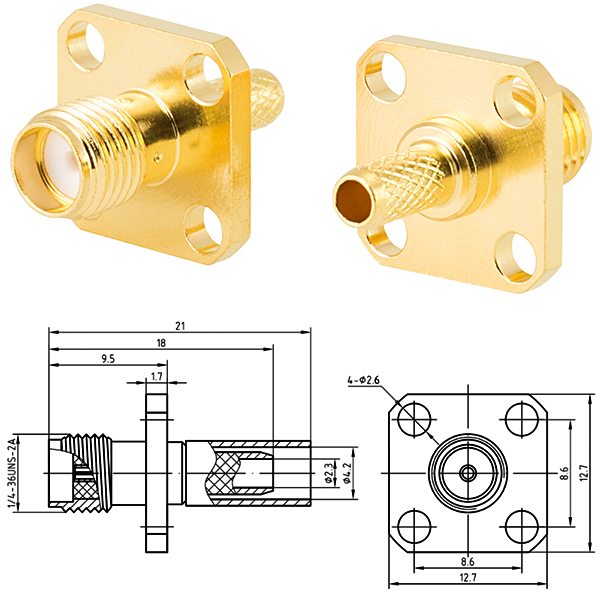

SMA-KF5 182A-1503 12,4 ГГц ≤1,41 розетка кабельная фланцевая RG58U,RG-303U A=5,2 L=23,0

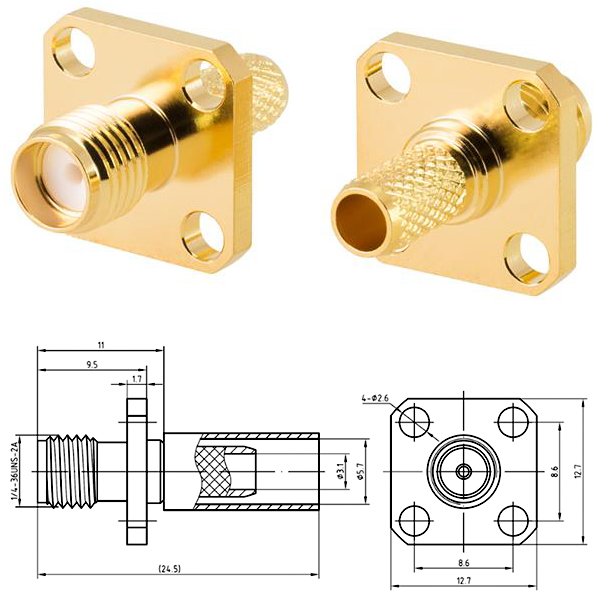

SMA-KF5D 182A-1504 12,4 ГГц ≤1,41 розетка кабельная фланцевая RG-55U, RG-142B/U, RG-223U, RG-400U A=5,7 L=24,5
SMA-KF4 182A-1506 12,4 ГГц ≤1,41 розетка кабельная фланцевая РК50-2-22/11/13/16/обжим

Соединители для жесткого кабеля

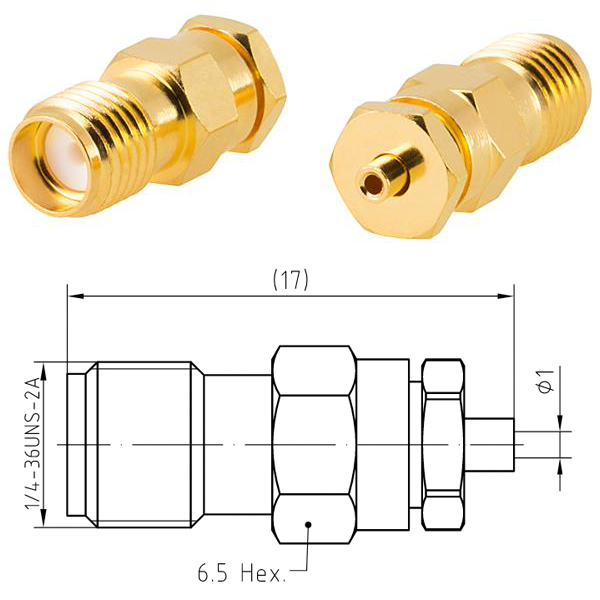

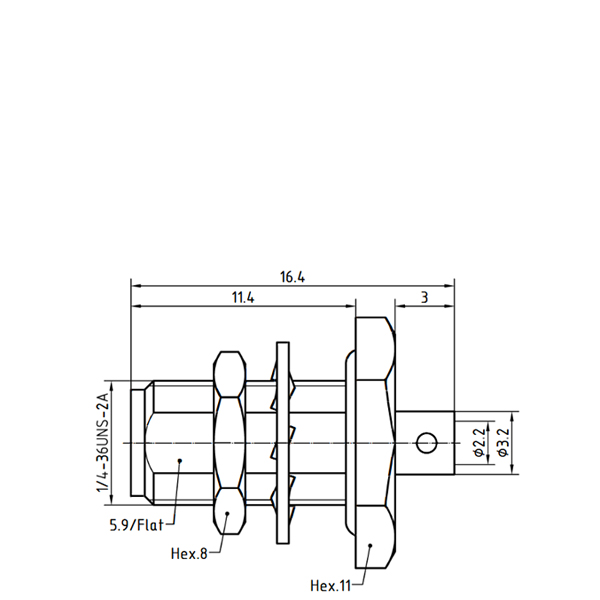

Розетки приборно-кабельные с гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

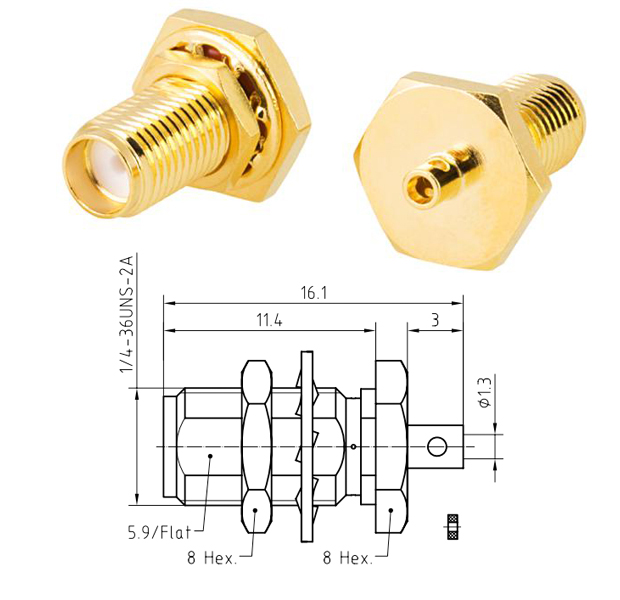

SMA-KYB1 182A-2664 12,4 ГГц ≤1,36 розетка приборно-кабельная SR047

Соединители для запрессовки

Розетки прямые для запрессовки
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

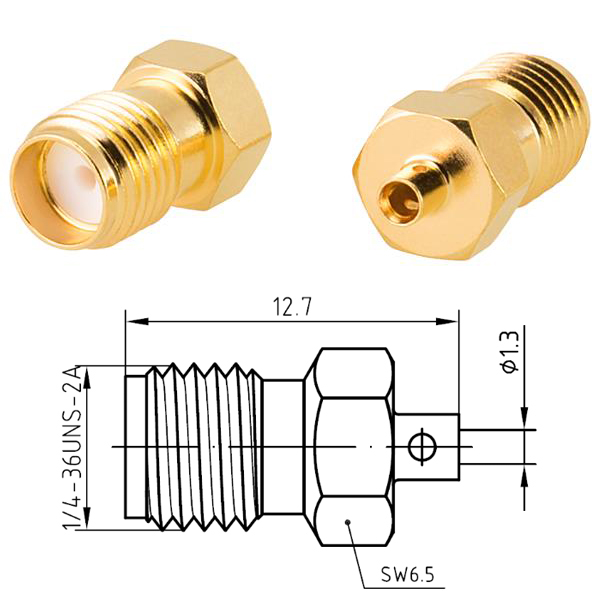

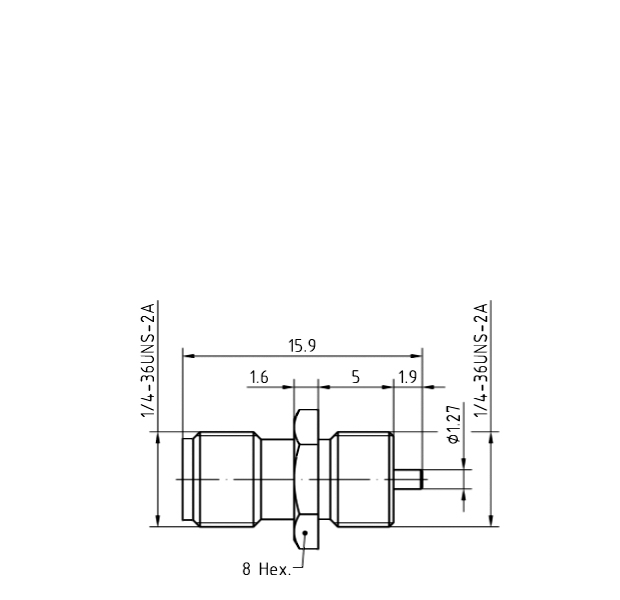

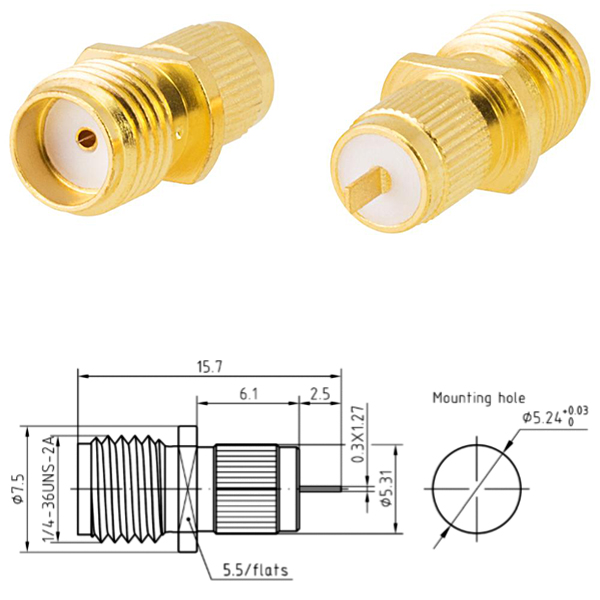

SMA-KD242 182A-3801 18 ГГц ≤1,5

Соединители для печатных плат

Вилки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

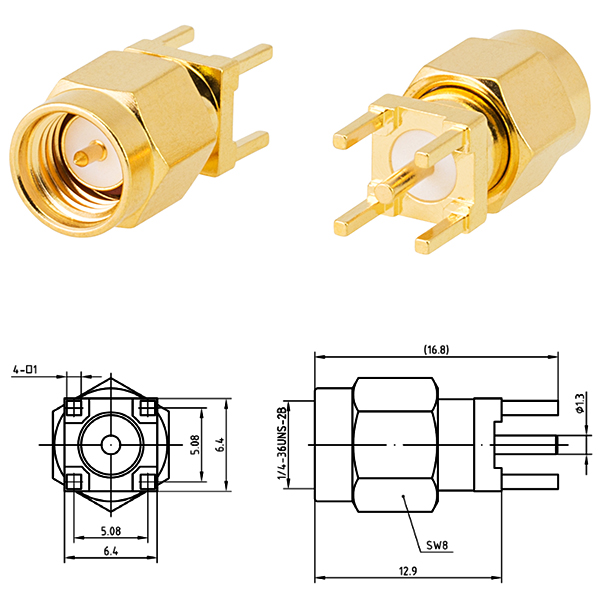

SMA-JHD 181A-4801 18 ГГц ≤1,23 вилка прямая на плату - -
SMA-JHC5A 181A-5805 18 ГГц ≤1,41 вилка краевая

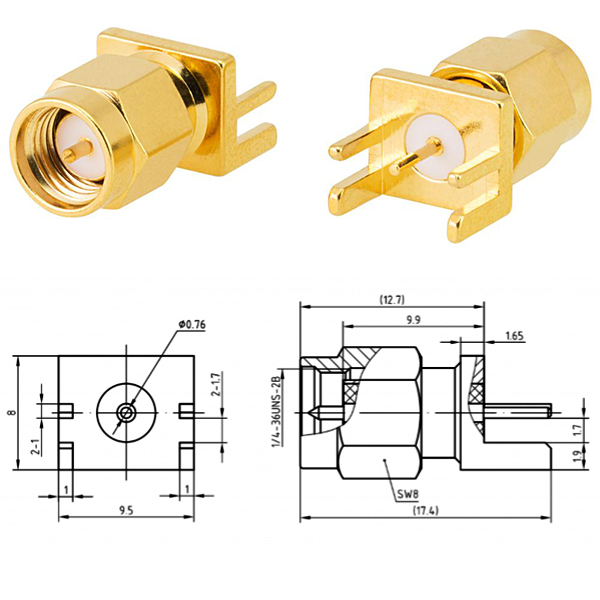

Вилки на плату угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

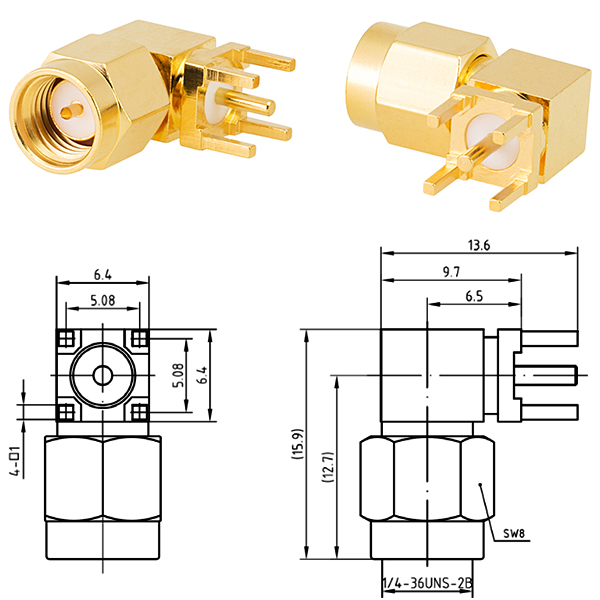

SMA-JWHD 183A-4801 6 ГГц ≤1,38 вилка угловая на плату - -

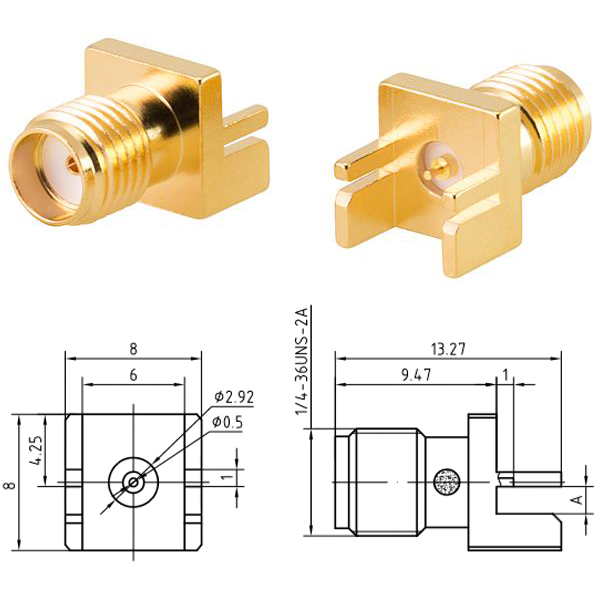

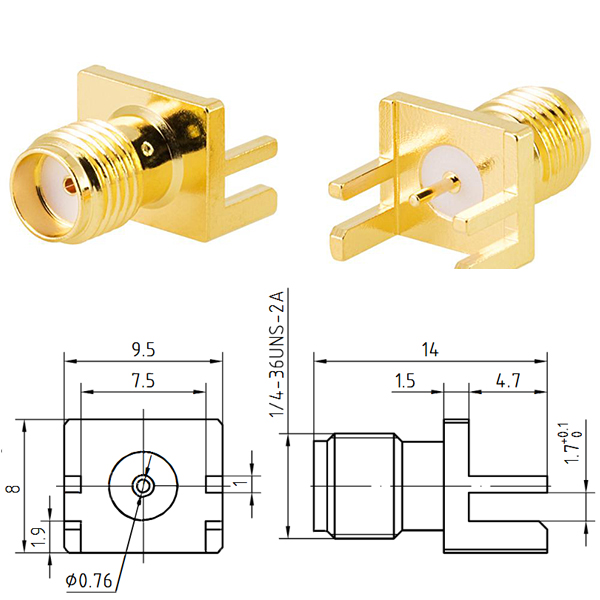

Розетки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

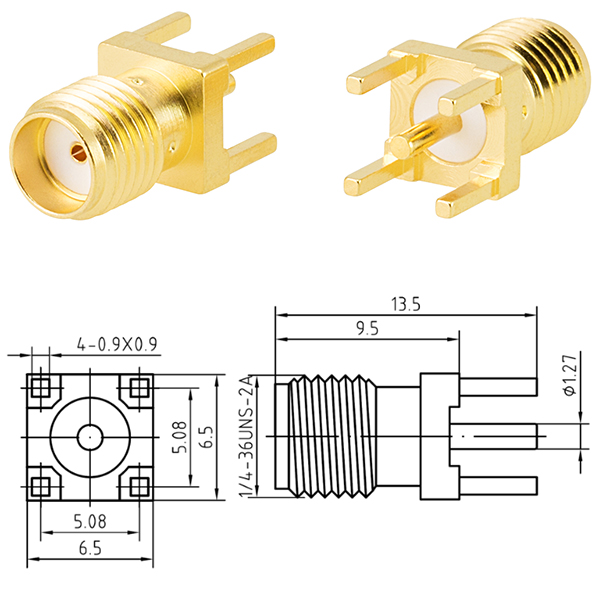

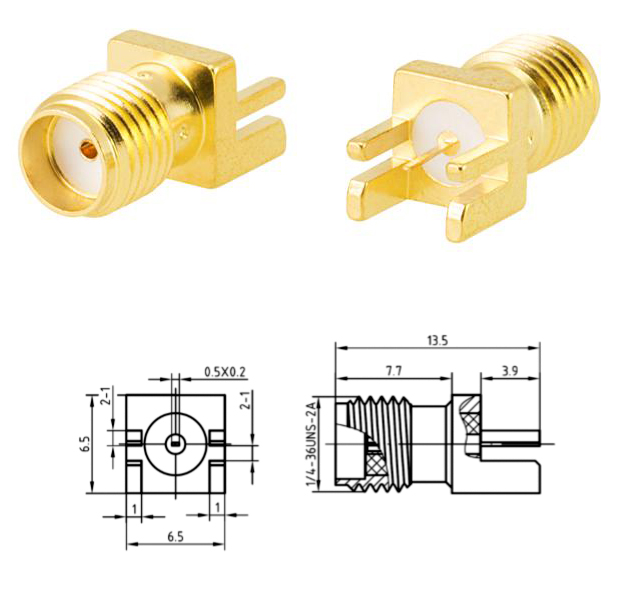

SMA-KHD 182A-4801 18 ГГц ≤1,5 розетка прямая на плату - -
SMA-KHDC 182A-5801 18 ГГц ≤1,41 розетка прямая на плату - -

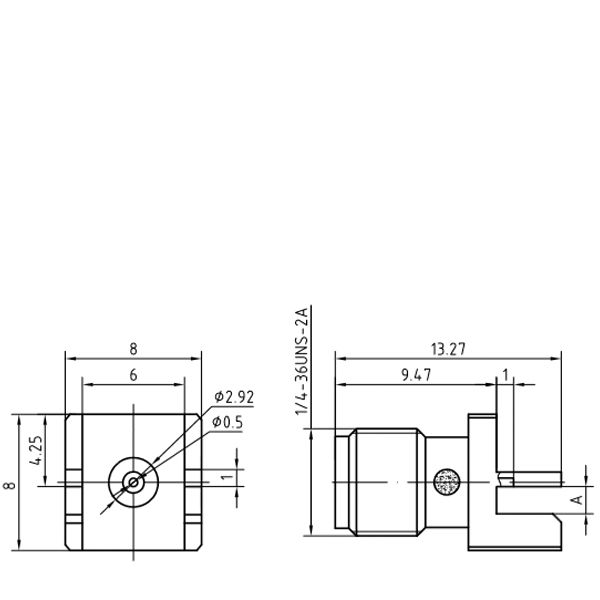

SMA-KHDC8006 AE99147279 26,5 ГГц ≤1,43 розетка краевая на плату - А=0.6 мм, F=26.5 GHz
SMA-KHDC8008 AE99147280 26,5 ГГц ≤1,43 розетка краевая на плату - А=0.8 мм, F=26.5 GHz
SMA-KHDC8010 AE99147281 26,5 ГГц ≤1,43 розетка краевая на плату - А=1.0 мм, F=26.5 GHz
SMA-KHDC8011 AE99147282 26,5 ГГц ≤1,43 розетка краевая на плату - А=1.10 мм, F=26.5 GHz
SMA-KHDC8012 AE99147283 26,5 ГГц ≤1,43 розетка краевая на плату - А=1.20 мм, F=26.5 GHz
SMA-KHDC8013 AE99147284 26,5 ГГц ≤1,43 розетка краевая на плату - А=1.30 мм, F=26.5 GHz
SMA-KHDC8015 AE99147285 26,5 ГГц ≤1,43 розетка краевая на плату - А=1.50 мм, F=26.5 GHz
SMA-KHDC8016 AE99147286 26,5 ГГц ≤1,43 розетка краевая на плату - А=1.60 мм, F=26.5 GHz
SMA-KHDC8017 AE99147287 26,5 ГГц ≤1,43 розетка краевая на плату - А=1.73 мм, F=26.5 GHz
SMA-KHDC8021 AE99147288 26,5 ГГц ≤1,43 розетка краевая на плату - А=2.10 мм, F=26.5 GHz
SMA-KHDC8022 AE99147289 26,5 ГГц ≤1,43 розетка краевая на плату - А=2.25 мм, F=26.5 GHz
SMA-KHDC8036 AE99147290 26,5 ГГц ≤1,43 розетка краевая на плату - А=3.60 мм, F=26.5 GHz

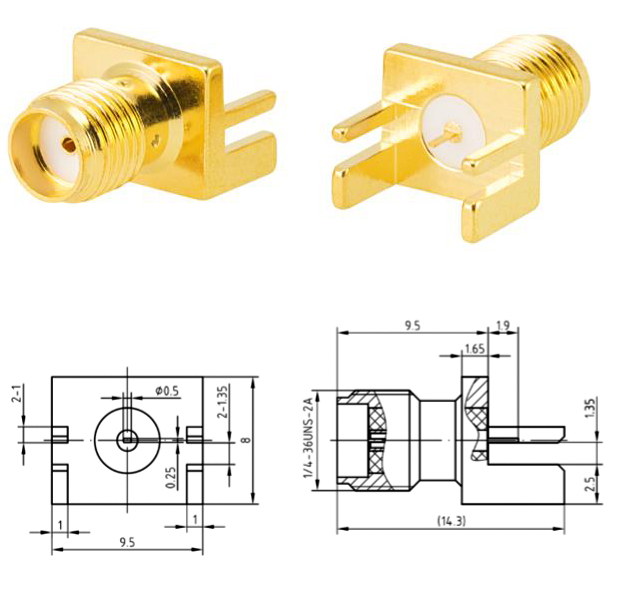

SMA-KHC19A 182A-5819 18 ГГц ≤1,41 розетка краевая на плату L1=1,35 (под полосок 0,25х0,5)

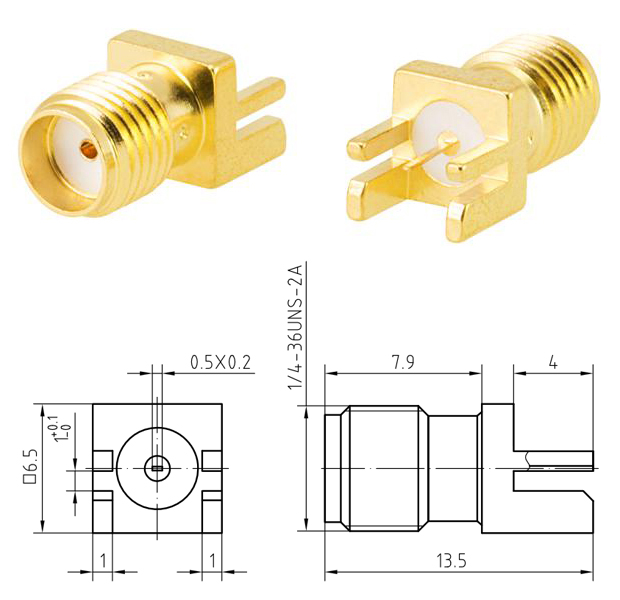

SMA-KHD19A 182A-5820 18 ГГц ≤1,41 розетка краевая на плату L=1 (под полосок 0,5х0,2)

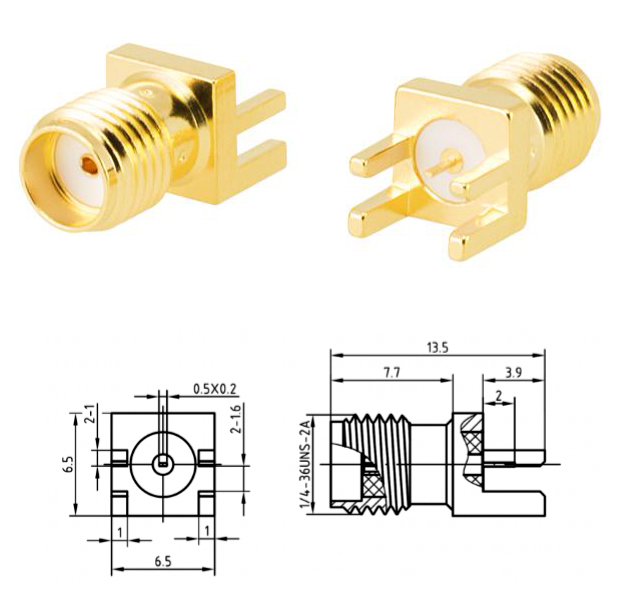

SMA-KHD9 182A-5809 18 ГГц ≤1,41 розетка краевая на плату L=1,6 (под полосок 0,5х0,2)
Розетки на плату угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

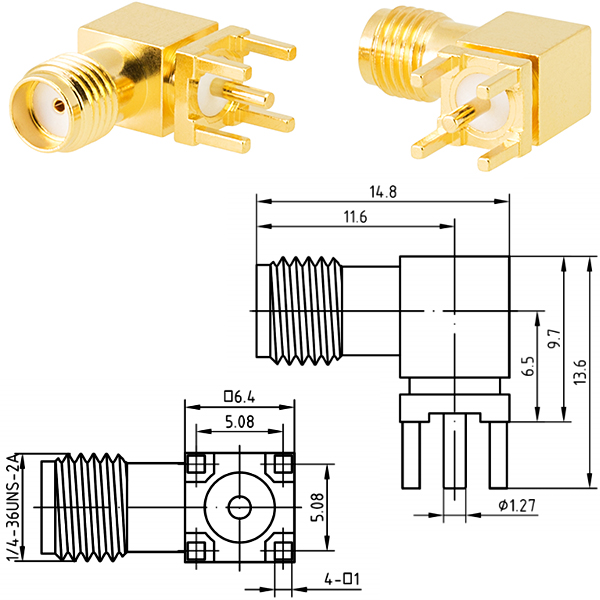

SMA-KWHD 184A-4801 6 ГГц ≤1,38 розетка угловая на плату - -

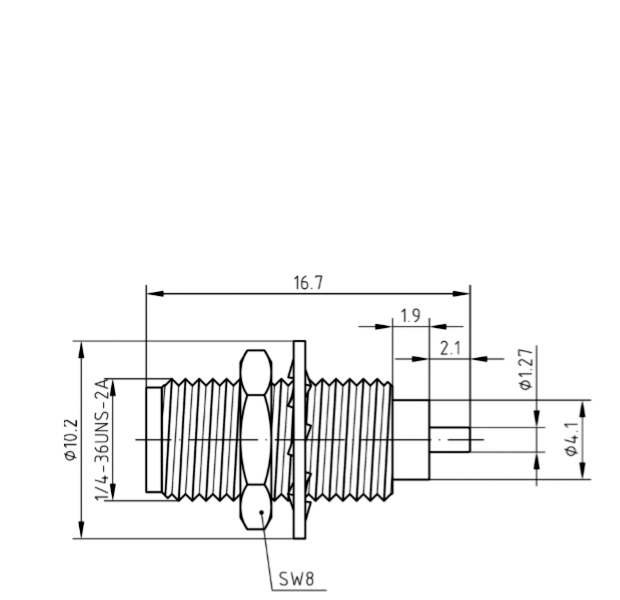

Розетки прямые на плату, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

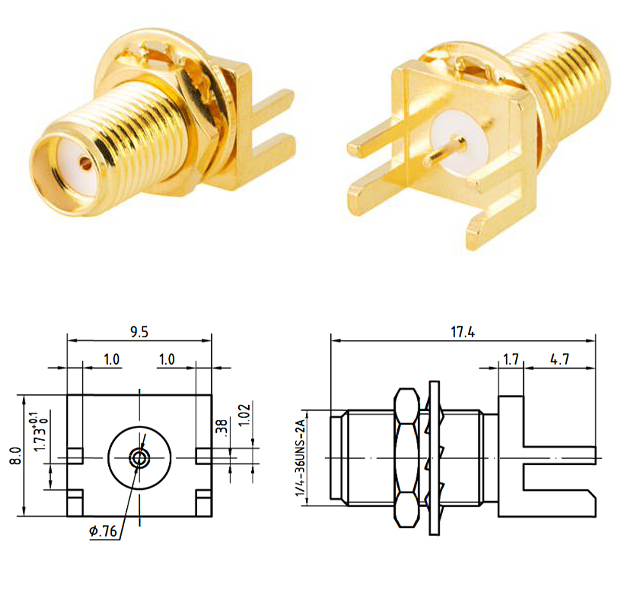

SMA-KYHDC 182A-C801     18 ГГц ≤1,23 розетка краевая на плату L=1,7

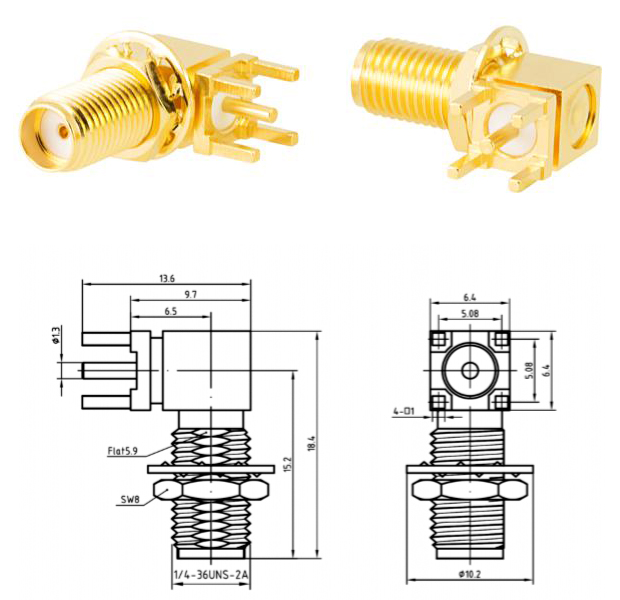

Розетки угловые на плату, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMA-KYWHD2 184A-B802 6 ГГц ≤1,38 розетка угловая на плату

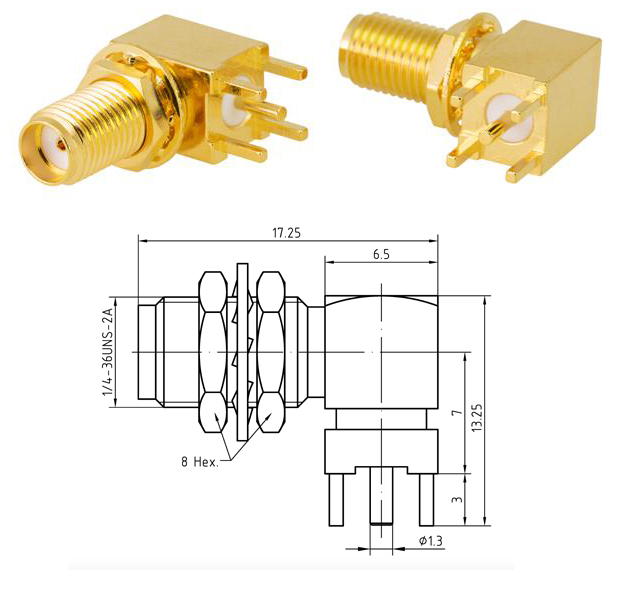

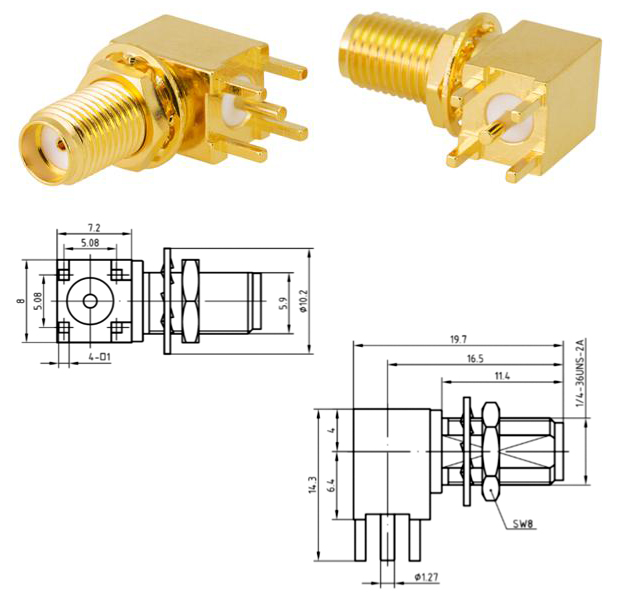

SMA-KYWHD 184A-B801 6 ГГц ≤1,38 розетка угловая на плату

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

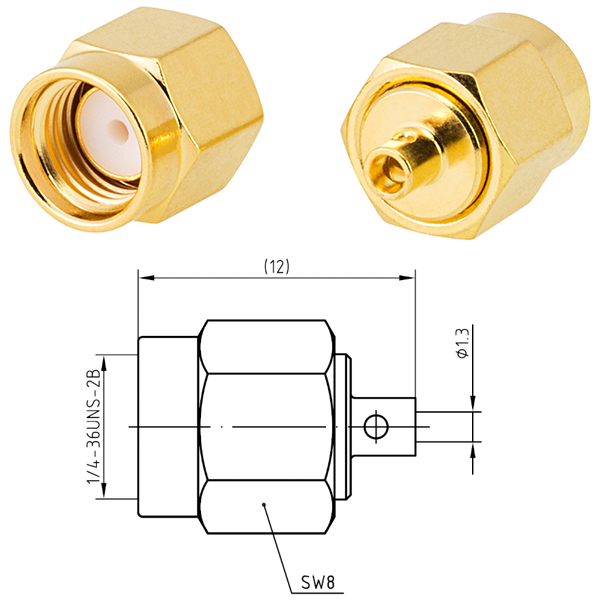

SMA-JB0.7 181A-7661 18 ГГц ≤1,30 вилка кабельная прямая EZ34 -

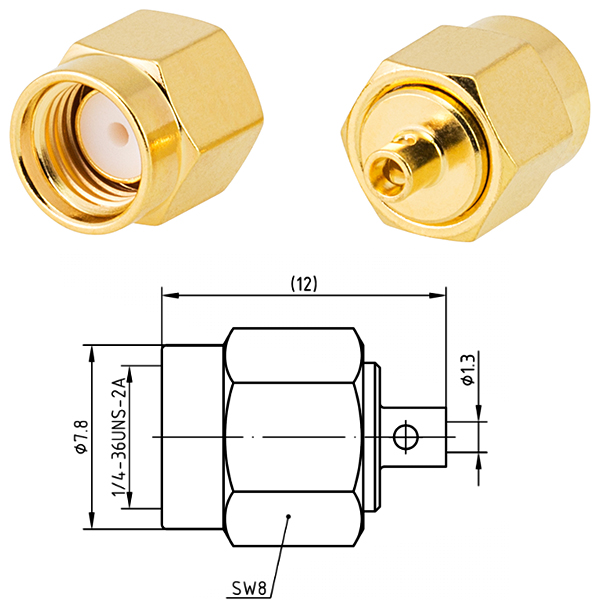

SMA-JB1 181A-7662 18 ГГц ≤1,30 вилка кабельная прямая EZ47 -

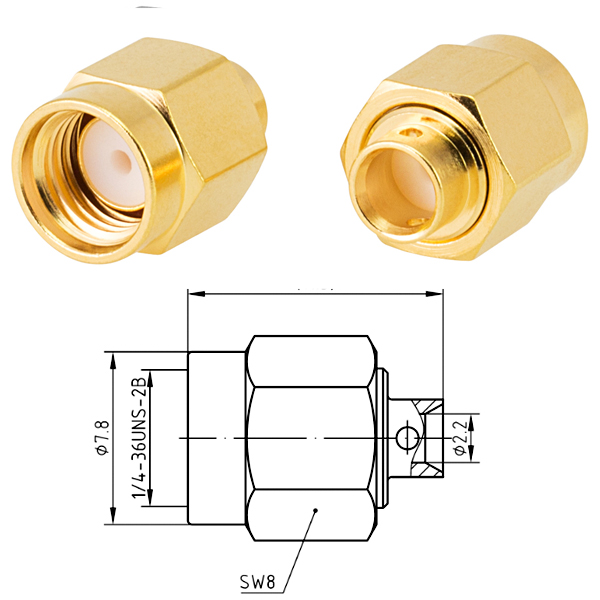

SMA-JB2 181A-7663 18 ГГц ≤1,30 вилка кабельная прямая RG-405U -

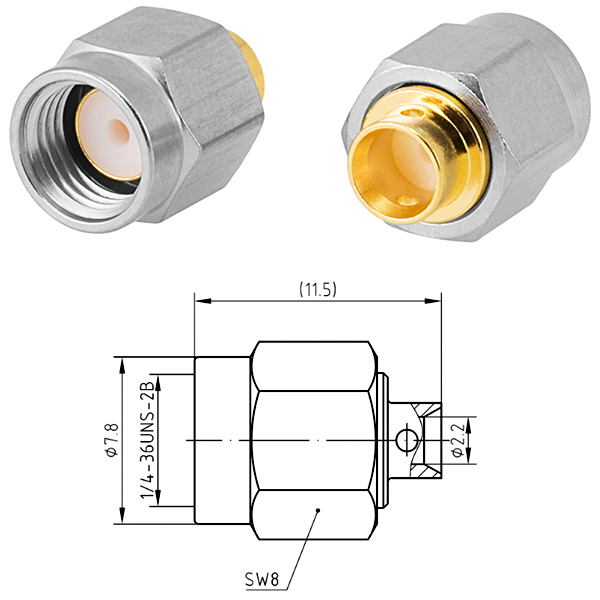

SMA-JB2G 181D-7661 18 ГГц ≤1,30 вилка кабельная прямая RG-405U A=2,2

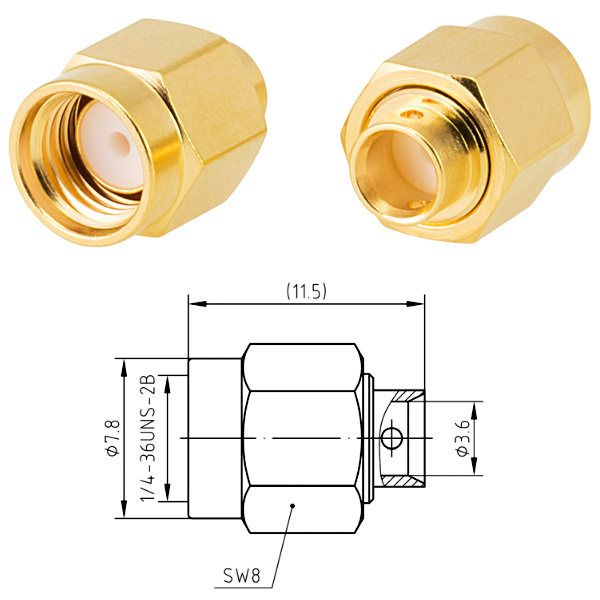

SMA-JB3 181A-7664 18 ГГц ≤1,30 вилка кабельная прямая RG-402U A=3,6

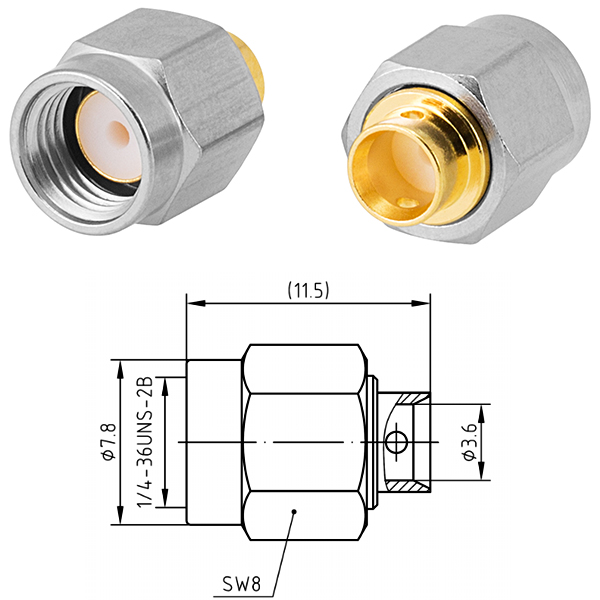

SMA-JB3G 181D-7662 18 ГГц ≤1,30 вилка кабельная прямая RG-402U -

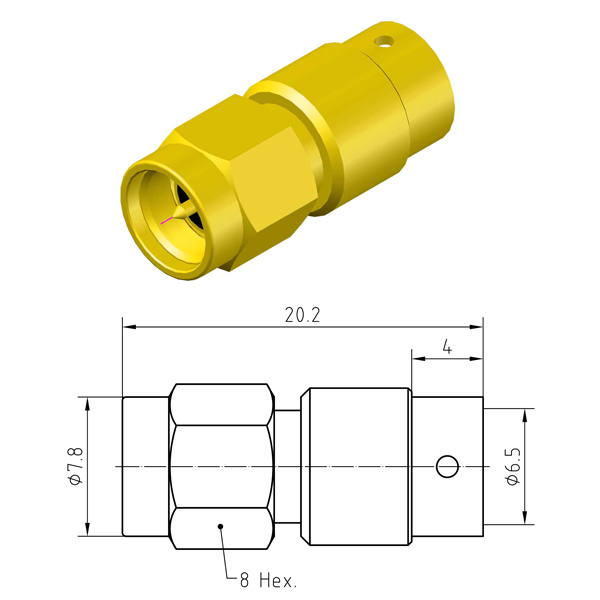

SMA-JB6 181A-7665 18 ГГц ≤1,14 RG-401U -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

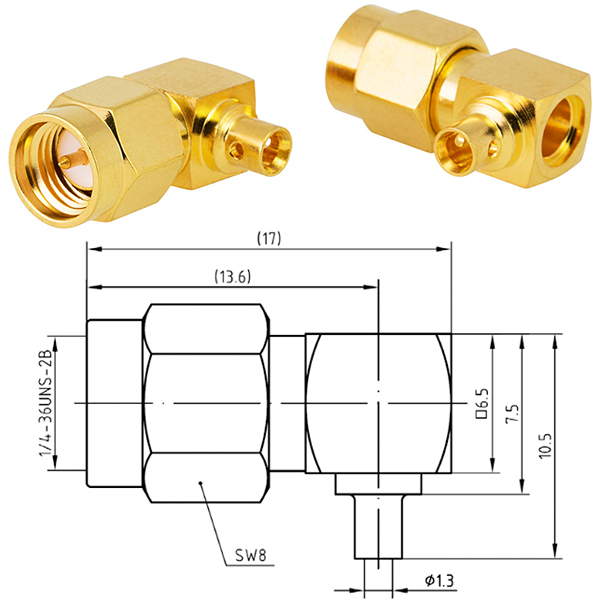

SMA-JWB1 183A-7661 11 ГГц ≤1,48 вилка кабельная угловая SR-047 A=1,3

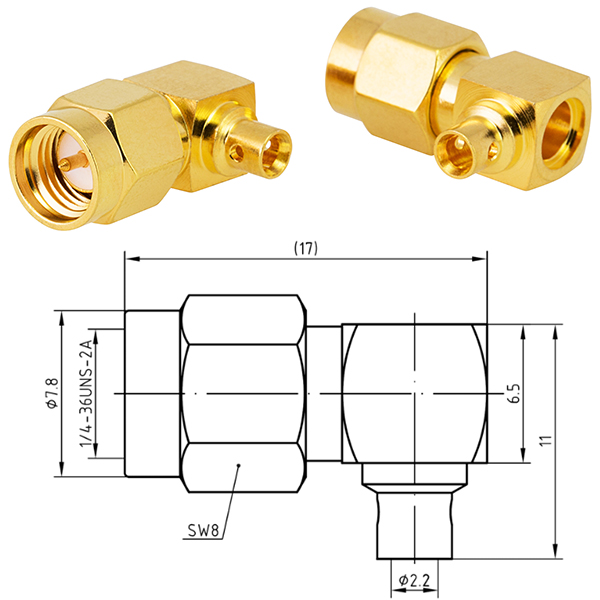

SMA-JWB2 183A-7662 11 ГГц ≤1,43 вилка кабельная угловая RG-405U -

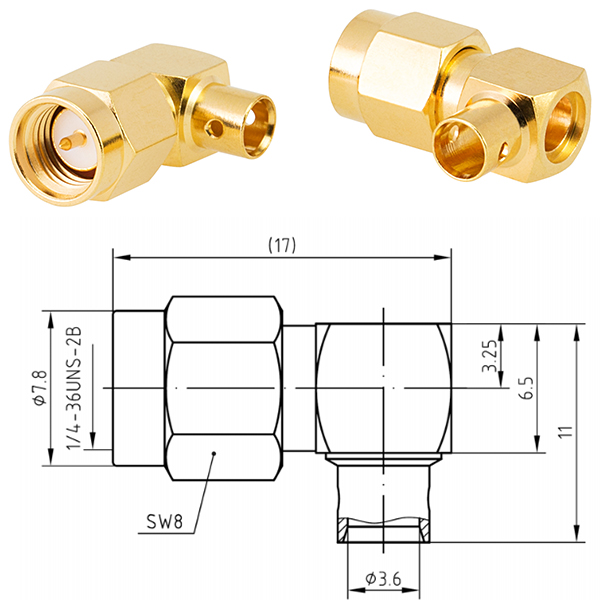

SMA-JWB3 183A-7663 11 ГГц ≤1,43 вилка кабельная угловая RG-402U A=3,6

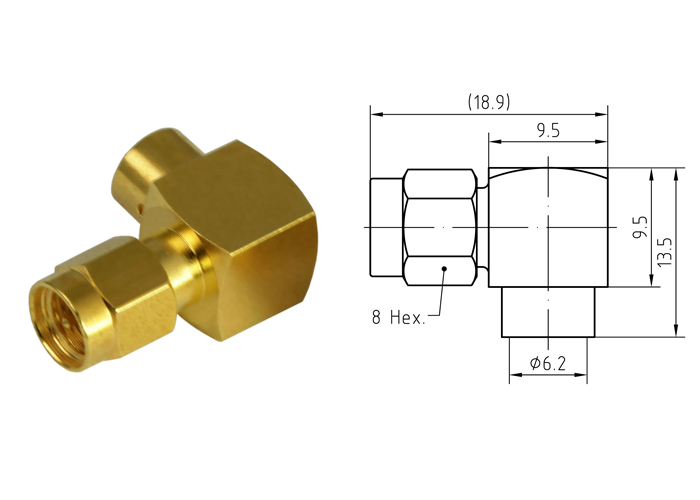

SMA-JWB6 183А-7664 18 ГГц ≤1,15 вилка кабельная угловая RG-401U -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMA-KB0.7 182A-7661 18 ГГц ≤1,30 розетка кабельная прямая EZ34 A=1,3
SMA-KB1 182A-7662 18 ГГц ≤1,30 розетка кабельная прямая EZ47 -

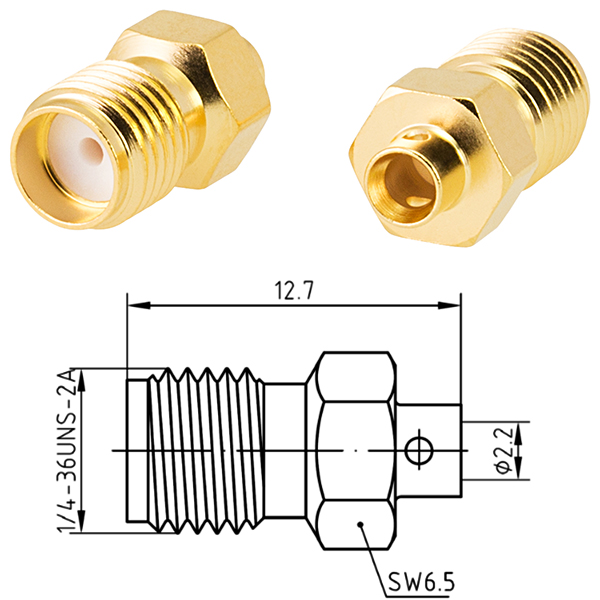

SMA-KB2 182A-7663 18 ГГц ≤1,30 розетка кабельная прямая RG-405U A=2,2

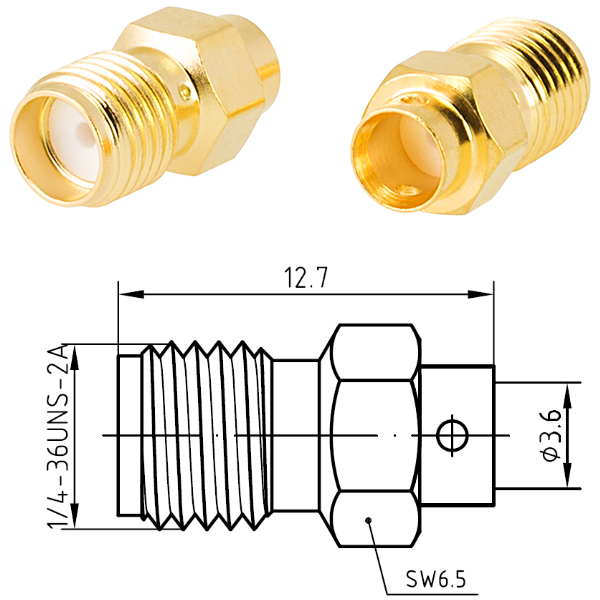

SMA-KB3 182A-7664 18 ГГц ≤1,30 розетка кабельная прямая RG-402U A=3,6
Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

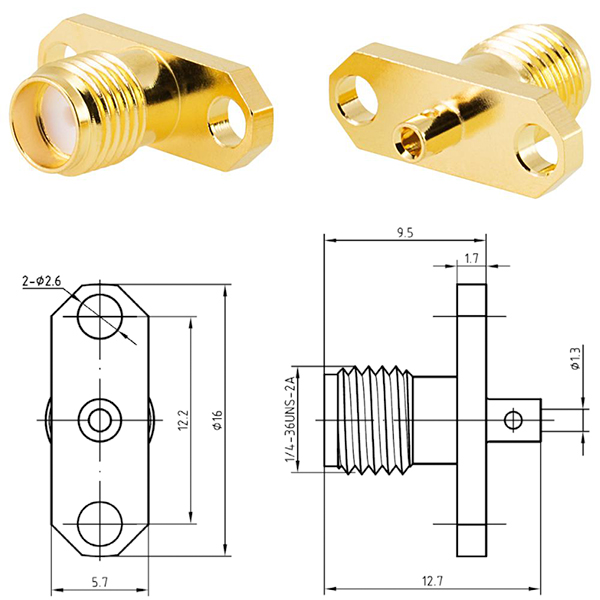

SMA-KFB1 182A-1661 18 ГГц ≤1,30 розетка кабельная фланцевая EZ47 -

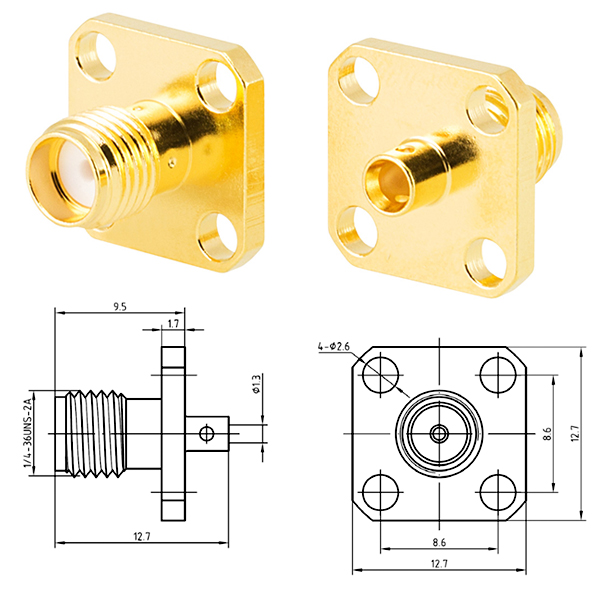

SMA-KFB1A 182A-1664 18 ГГц ≤1,30 розетка кабельная фланцевая EZ47 -

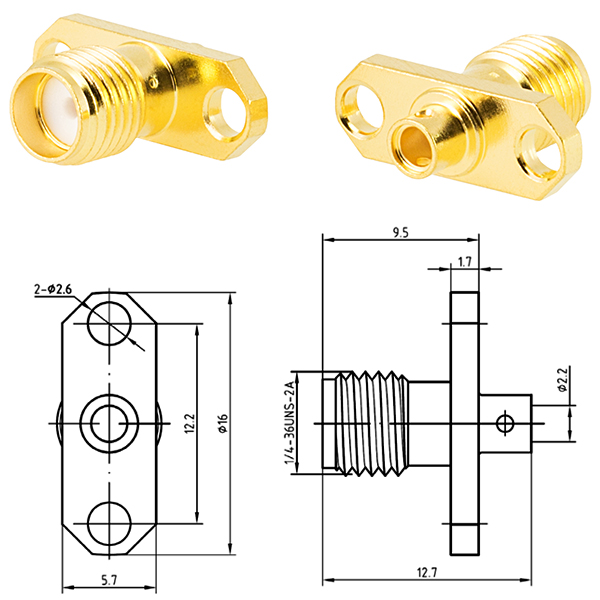

SMA-KFB2 182A-1662 18 ГГц ≤1,30 розетка кабельная фланцевая RG-405U A=2,2

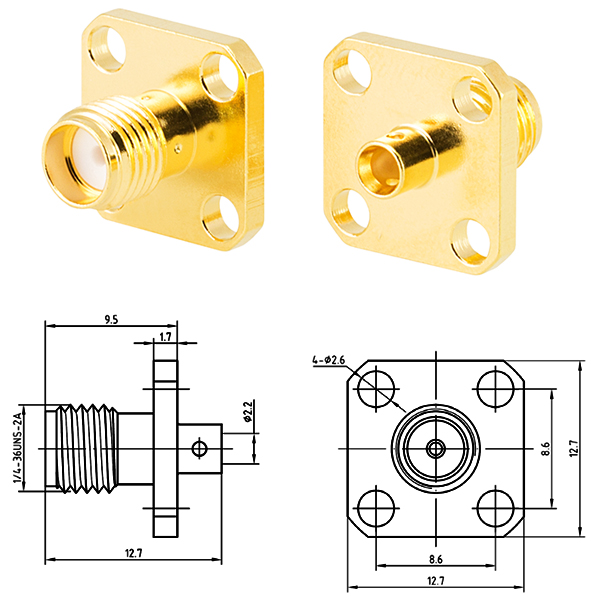

SMA-KFB2A 182A-1665 18 ГГц ≤1,30 розетка кабельная фланцевая RG-405U A=2,2

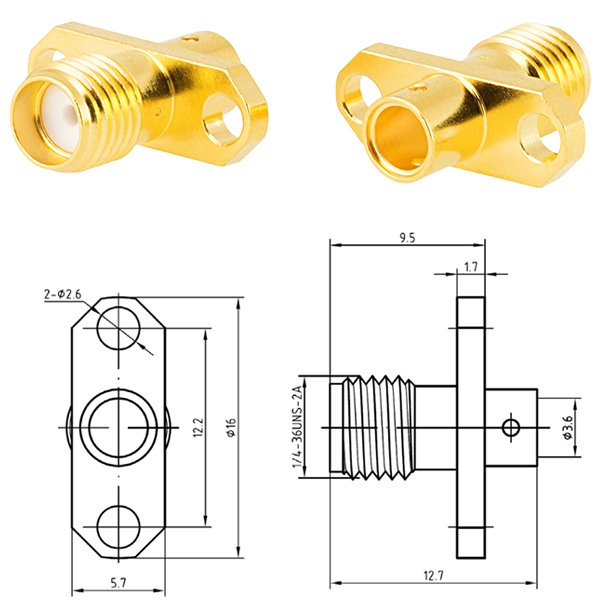

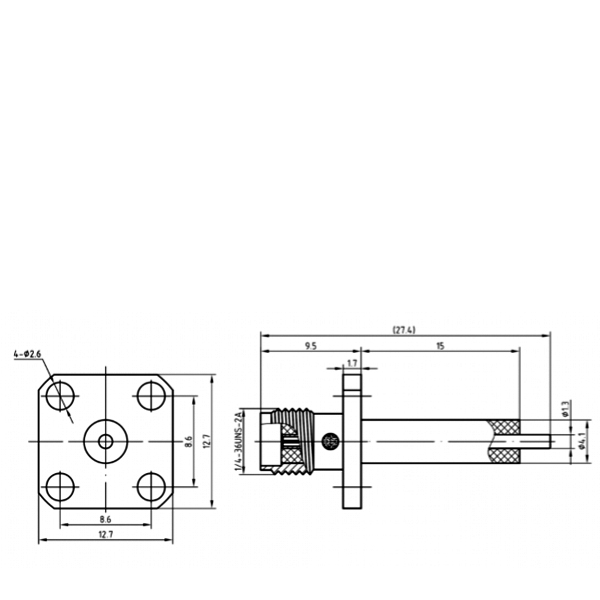

SMA-KFB3 182A-1663 18 ГГц ≤1,30 розетка кабельная фланцевая RG-402U A=3,4

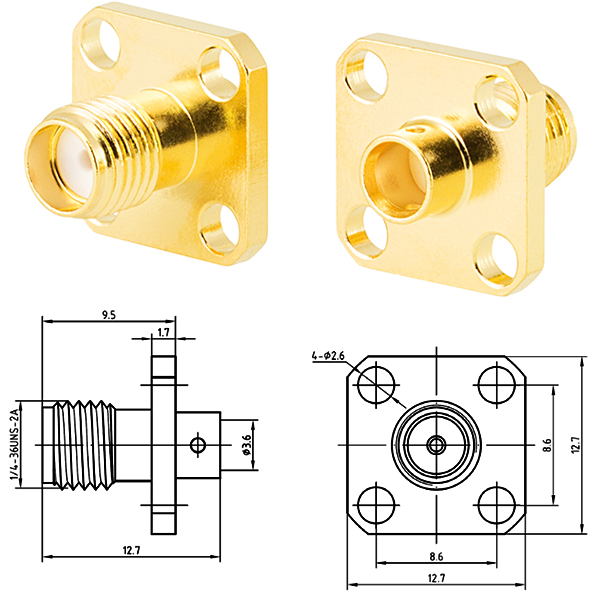

SMA-KFB3A 182A-1666 18 ГГц ≤1,30 розетка кабельная фланцевая RG-402U A=3,6
Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMA-KYB2M 182A-2661 18 ГГц ≤1,32 розетка приборно-кабельная UT086, RG-405
SMA-KYB3M 182A-2662 18 ГГц ≤1,32 розетка приборно-кабельная RG-402U A=3,6

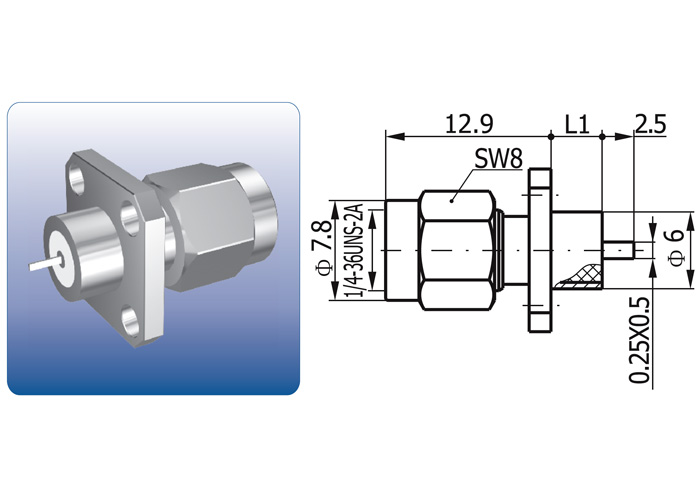

Соединители приборные фланцевые

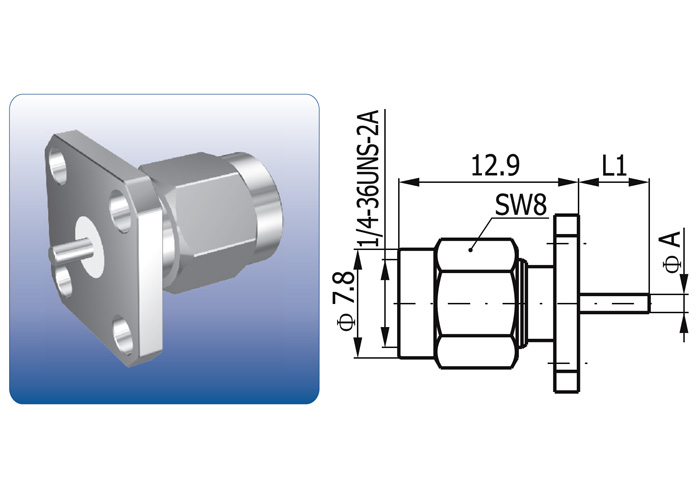

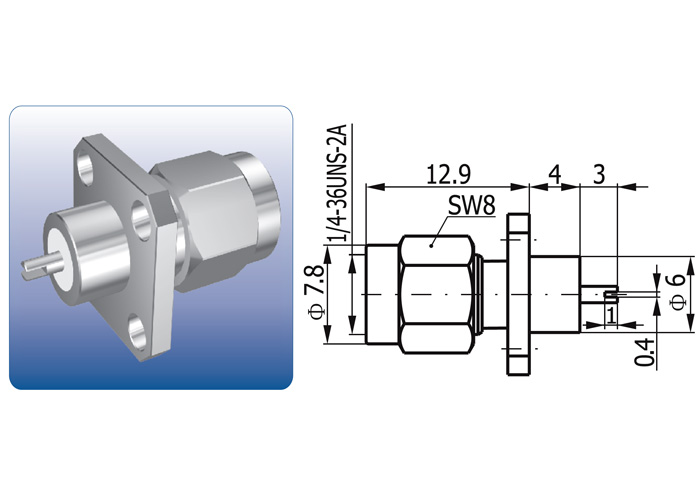

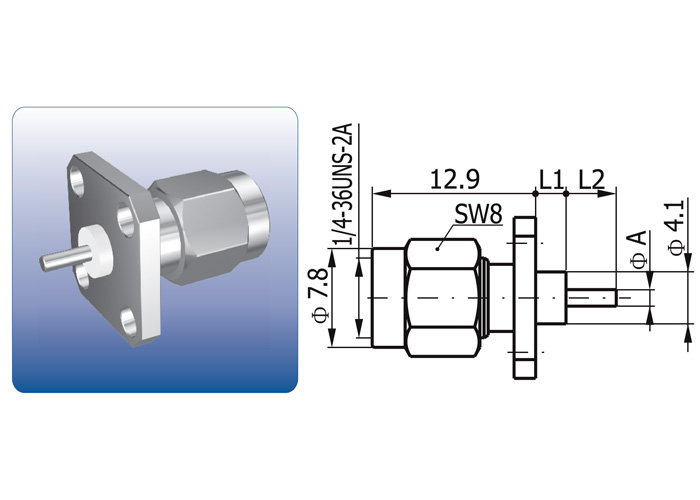

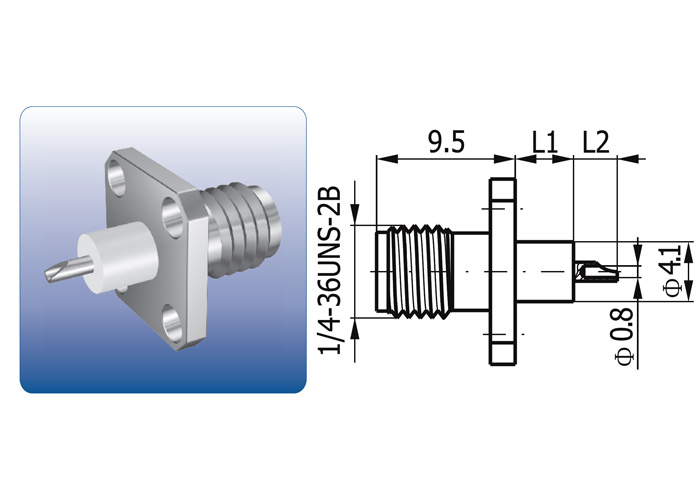

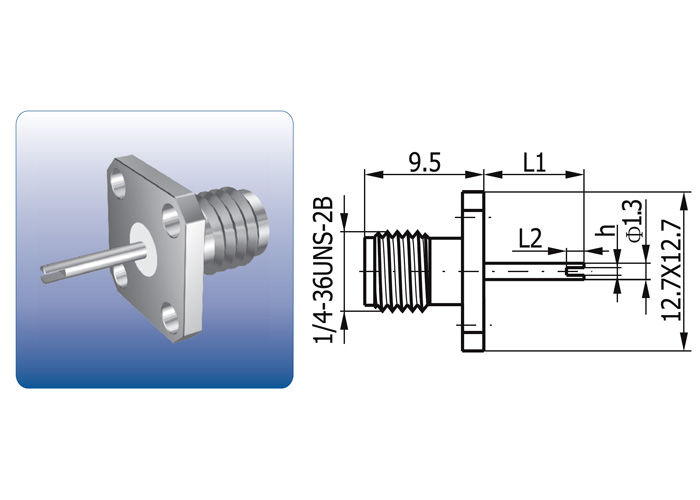

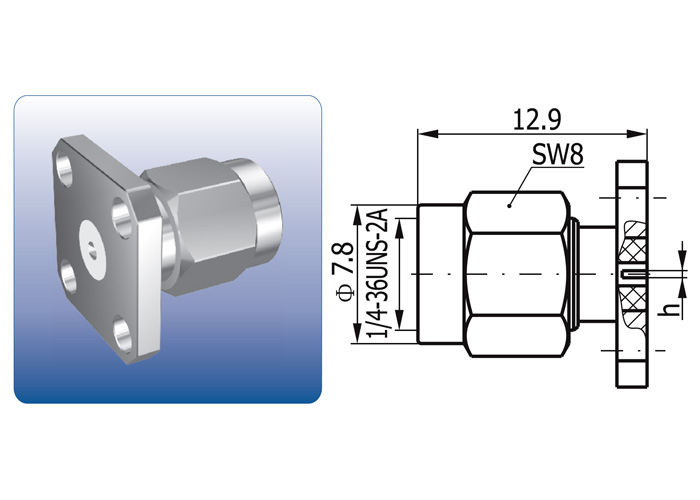

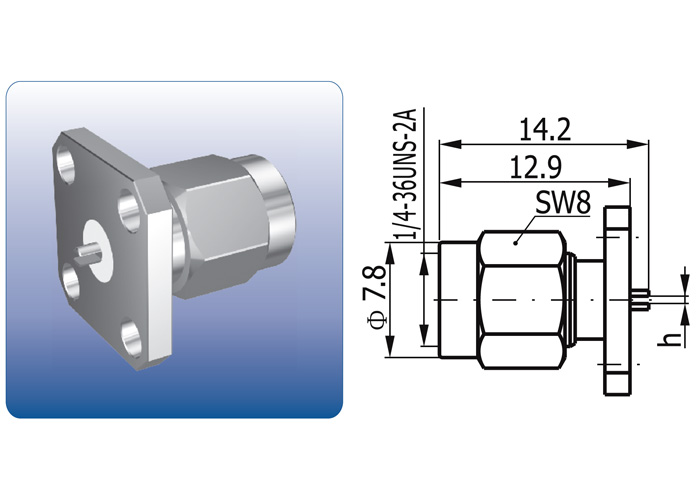

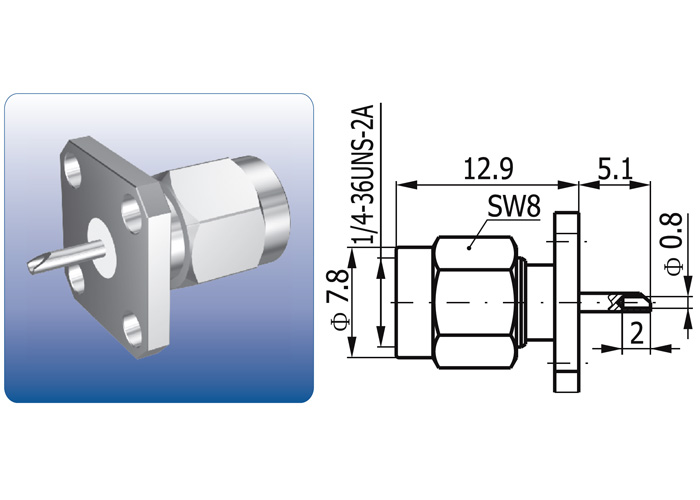

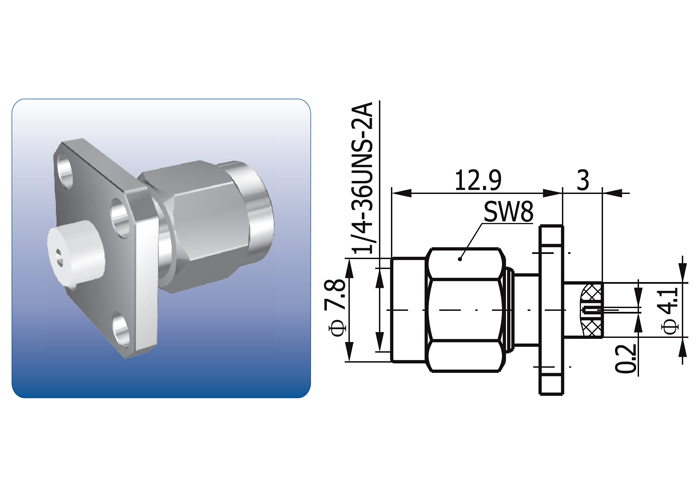

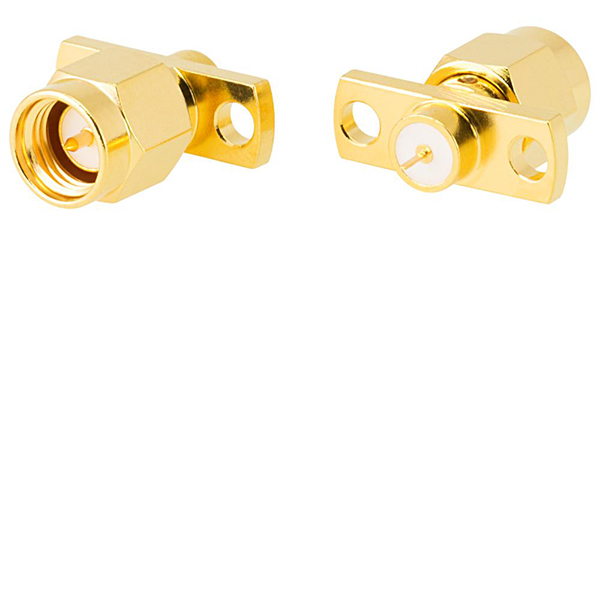

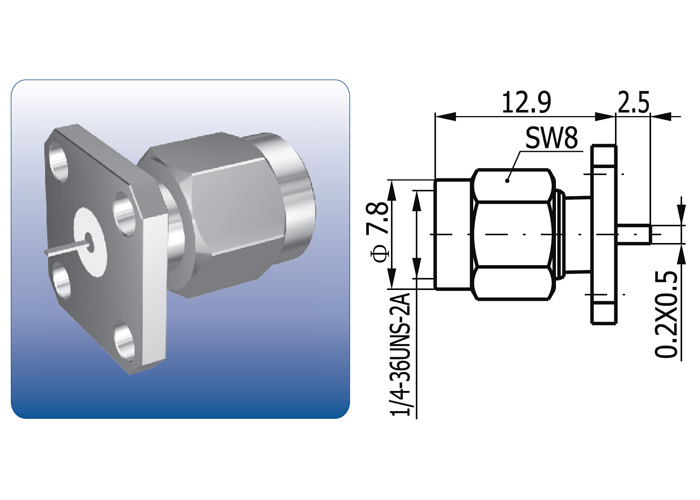

Вилки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

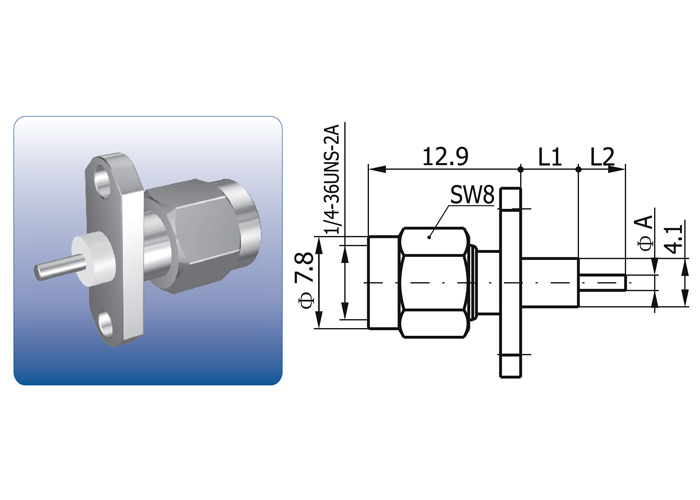

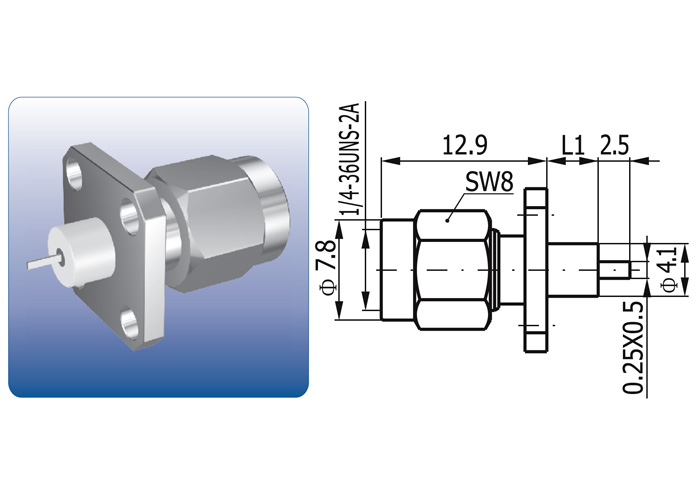

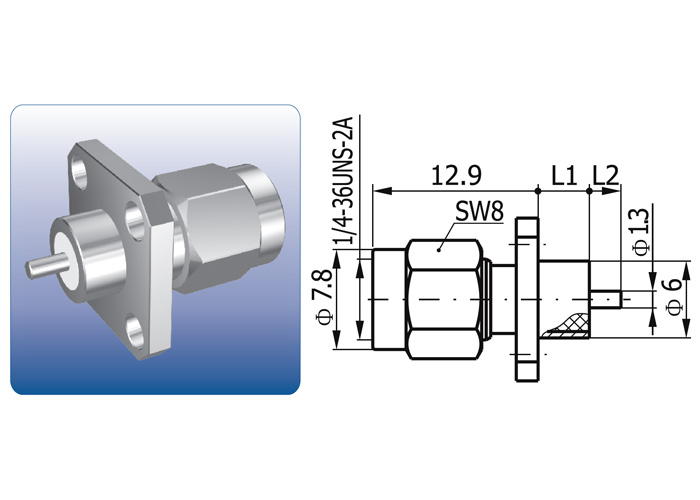

SMA-JFD 181A-0001 18 ГГц ≤1,23 вилка приборная фланцевая - L1=8,6 L2=4,0 A=1,3
SMA-JFD1 181A-0004 18 ГГц ≤1,23 вилка приборная фланцевая - L1=2,4
SMA-JFD10 181A-0026 18 ГГц ≤1,23 вилка приборная фланцевая - L1=4,0 A=1,3
SMA-JFD11 181A-0016 18 ГГц ≤1,23 вилка приборная фланцевая - L1=2,4 L2=4,0 A=1,3
SMA-JFD12 181A-0017 18 ГГц ≤1,23 вилка приборная фланцевая - L1=8,4 L2=2,0 A=1,3
SMA-JFD13 181A-0018 18 ГГц ≤1,23 вилка приборная фланцевая - L1=8,4 L2=4,0 A=1,3
SMA-JFD14 181A-0019 18 ГГц ≤1,23 вилка приборная фланцевая - L1=4,0 L2=0,6 A=0,4
SMA-JFD15 181A-0014 18 ГГц ≤1,23 вилка приборная фланцевая - h=0,2
SMA-JFD16 181A-0015 18 ГГц ≤1,23 вилка приборная фланцевая - h=0,4
SMA-JFD17 181A-0022 18 ГГц ≤1,23 вилка приборная фланцевая - -
SMA-JFD18 181A-0023 18 ГГц ≤1,23 вилка приборная фланцевая - L1=3,2 L2=3,0
SMA-JFD19 181A-0024 18 ГГц ≤1,23 вилка приборная фланцевая - L1=4,0 L2=2,5
SMA-JFD2 181A-0005 18 ГГц ≤1,23 вилка приборная фланцевая - L1=3,2
SMA-JFD20 181A-0025 18 ГГц ≤1,23 вилка приборная фланцевая - -
SMA-JFD21 181A-0013 18 ГГц ≤1,23 вилка приборная фланцевая - L1=2,4
SMA-JFD23 181A-0002 18 ГГц ≤1,23 вилка приборная фланцевая - L1=2,0 L2=4,0 A=1,3
SMA-JFD24 181A-0027 18 ГГц ≤1,23 вилка приборная фланцевая - L1=1,6 A=0,9
SMA-JFD25 181A-0028 18 ГГц ≤1,23 вилка приборная фланцевая - L1=1,2 A=0,8
SMA-JFD25А 181A-0029 18 ГГц ≤1,23 вилка приборная фланцевая - L1=0,9 A=0,5
SMA-JFD27 181A-0030 18 ГГц ≤1,23 вилка приборная фланцевая - L1=2,4 L2=2,5 A=1,0
SMA-JFD28 181A-0031 18 ГГц ≤1,23 вилка приборная фланцевая - L1=5,2 L2=3,0 A=0,8
SMA-JFD3 181A-0006 18 ГГц ≤1,23 вилка приборная фланцевая - L1=4,8
SMA-JFD33 181A-0032 18 ГГц ≤1,23 вилка приборная фланцевая - -
SMA-JFD35 181A-0020 18 ГГц ≤1,23 вилка приборная фланцевая - L1=5,0 L2=4,5 A=1,3
SMA-JFD37 181A-0021 18 ГГц ≤1,23 вилка приборная фланцевая - L1=7,5 L2=2,0 A=1,3
SMA-JFD4 181A-0007 18 ГГц ≤1,23 вилка приборная фланцевая - L1=4,0
SMA-JFD5 181A-0008 18 ГГц ≤1,23 вилка приборная фланцевая - h=0,5
SMA-JFD6 181A-0010 18 ГГц ≤1,23 вилка приборная фланцевая - -
SMA-JFD7 181A-0011 18 ГГц ≤1,23 вилка приборная фланцевая - L1=3,2
SMA-JFD8 181A-0012 18 ГГц ≤1,23 вилка приборная фланцевая - L1=4,0
SMA-JFD9 181A-0009 18 ГГц ≤1,23 вилка приборная фланцевая - h=0,2

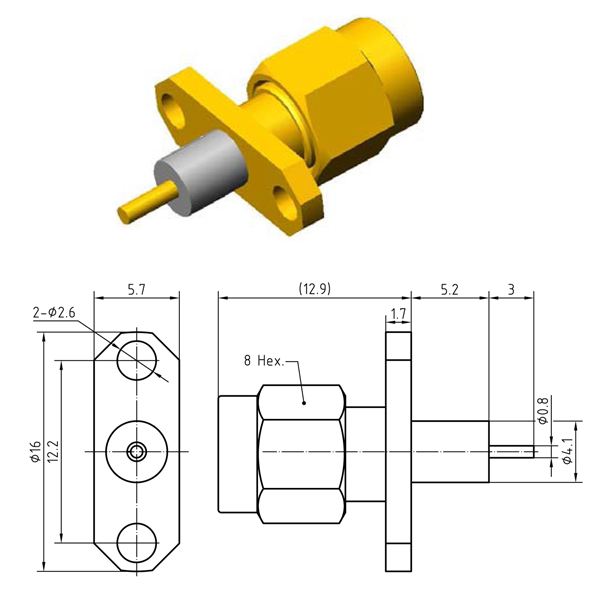

SMA-JFD22 181A-0003 вилка приборная фланцевая - -
SMA-JFD200 FD005457 вилка приборная фланцевая

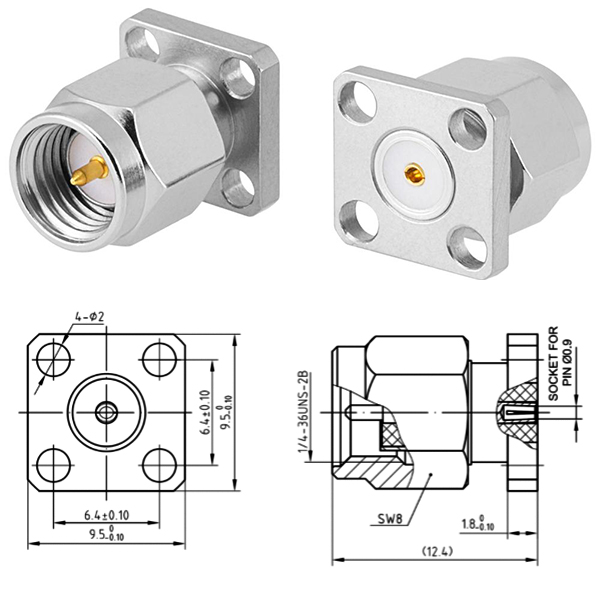

SMA-JFD95G 181D-0095 18 ГГц ≤1,41 вилка приборная фланцевая фланец 9.5х9.5, сменный Pin/нержавейка

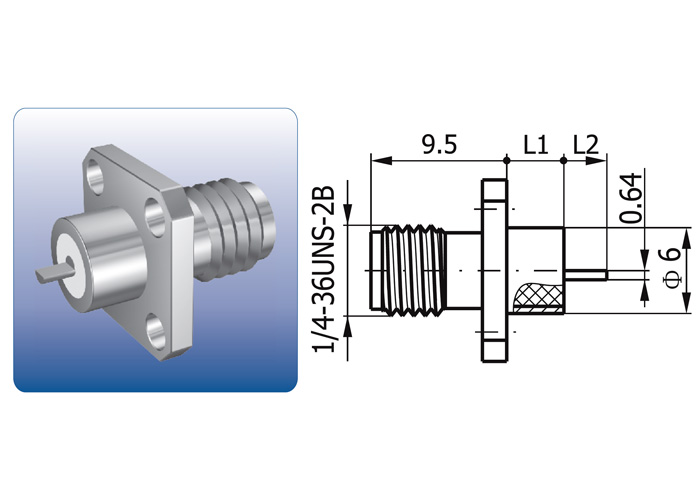

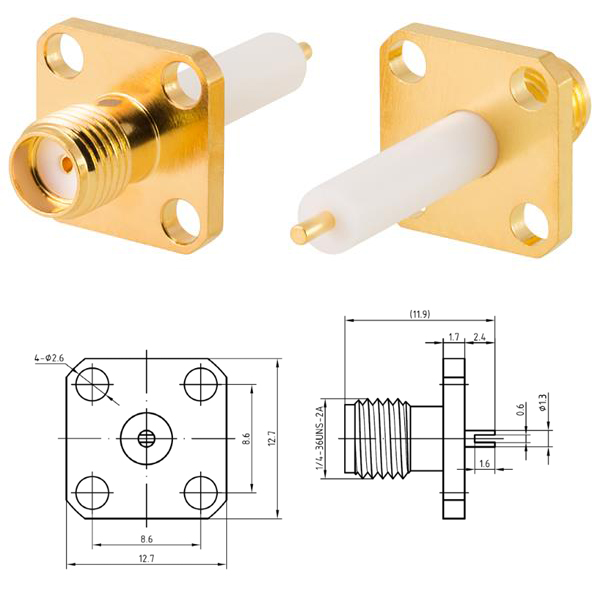

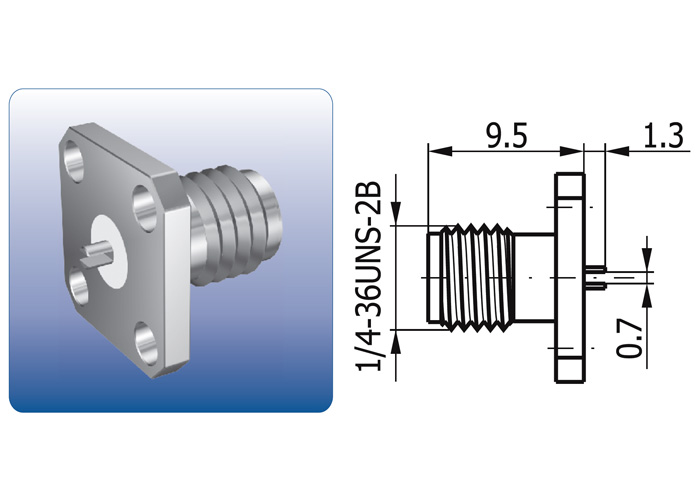

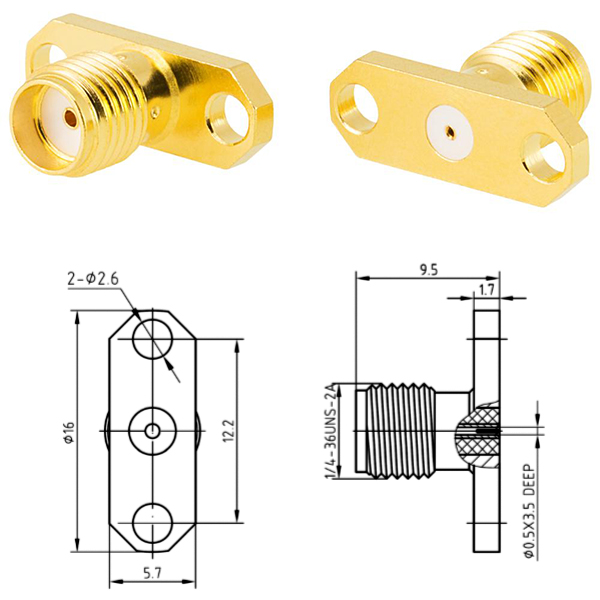

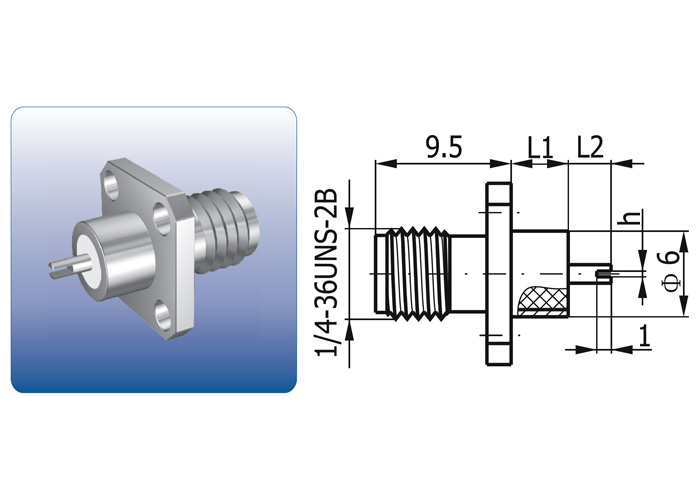

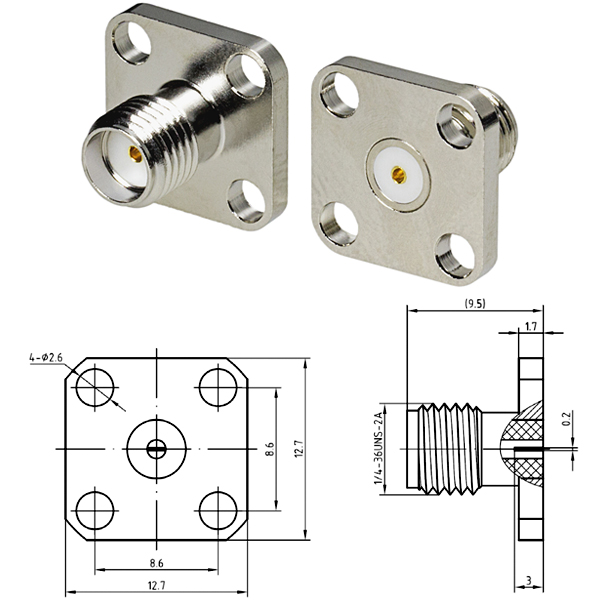

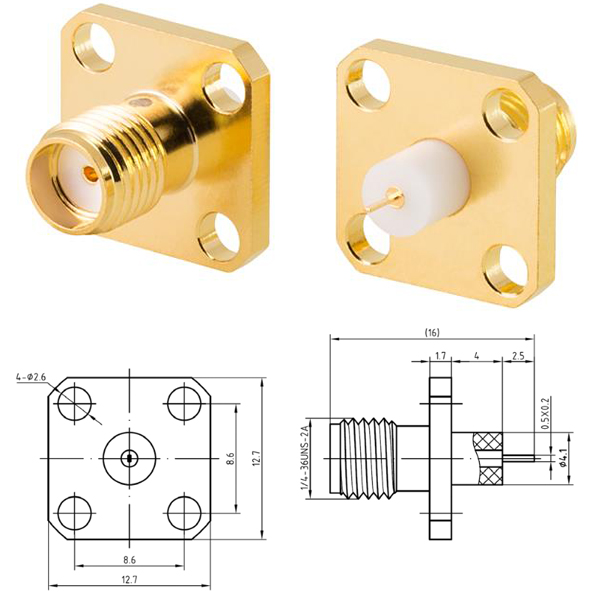

Розетки приборные фланцевые прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

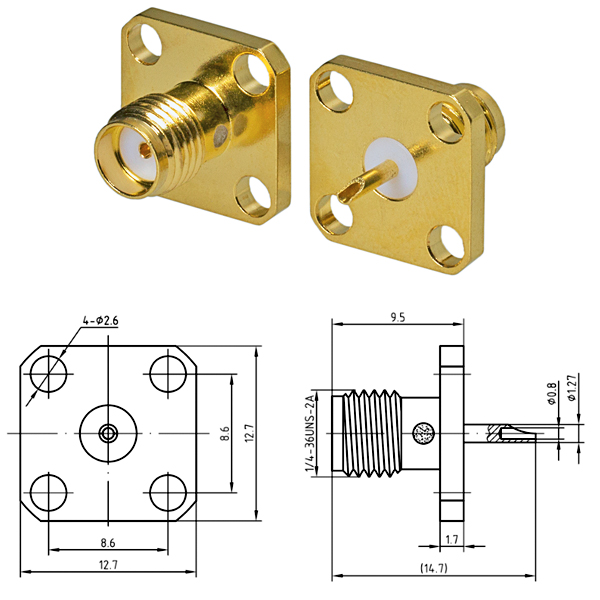

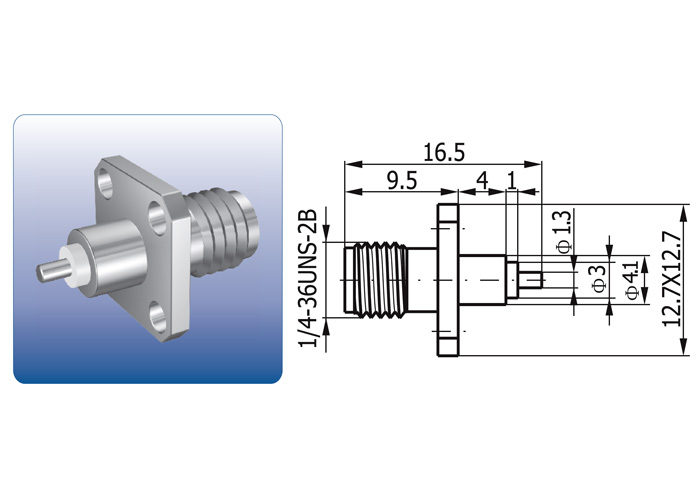

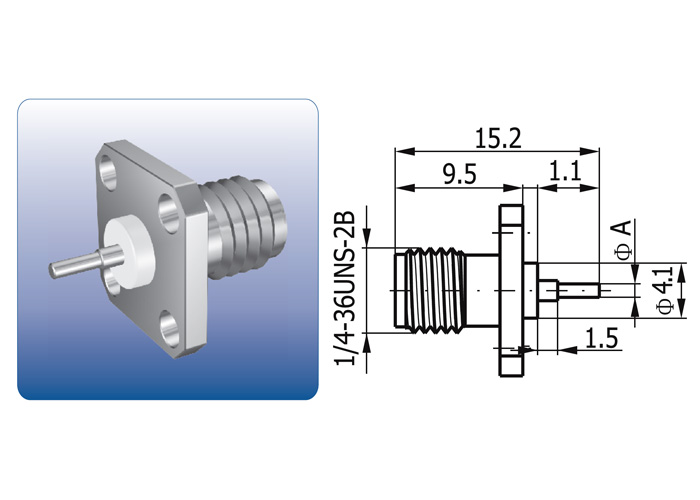

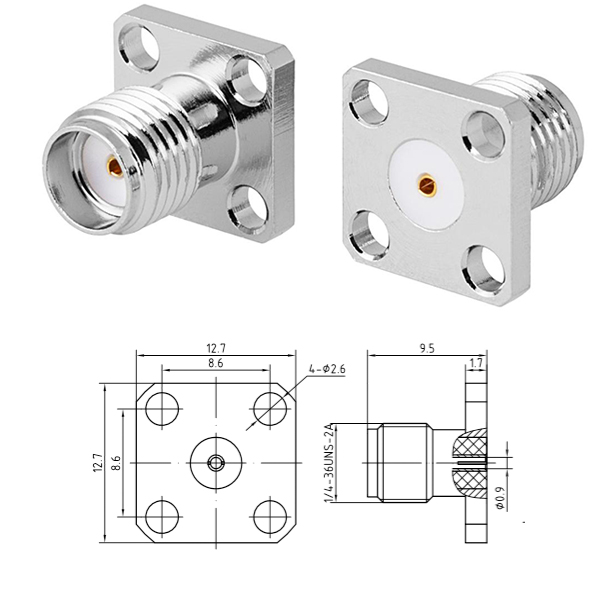

SMA-KFD 182A-0001 18 ГГц ≤1,23 розетка приборная фланцевая - A=3,0 L=14,7

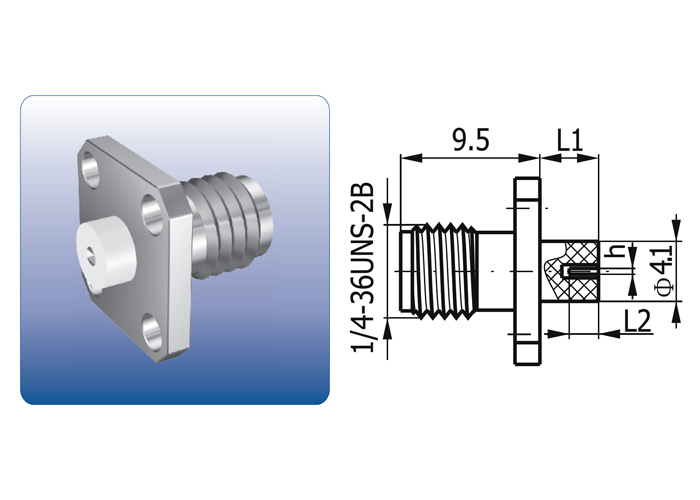

SMA-KFD1 182A-0003 18 ГГц ≤1,23 розетка приборная фланцевая - L1=8,0 L2=1,4 h=0,6
SMA-KFD10 182A-0038 18 ГГц ≤1,23 розетка приборная фланцевая - -

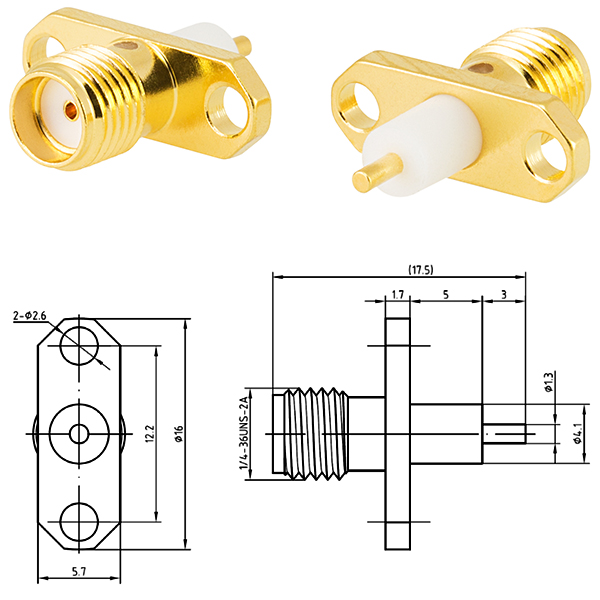

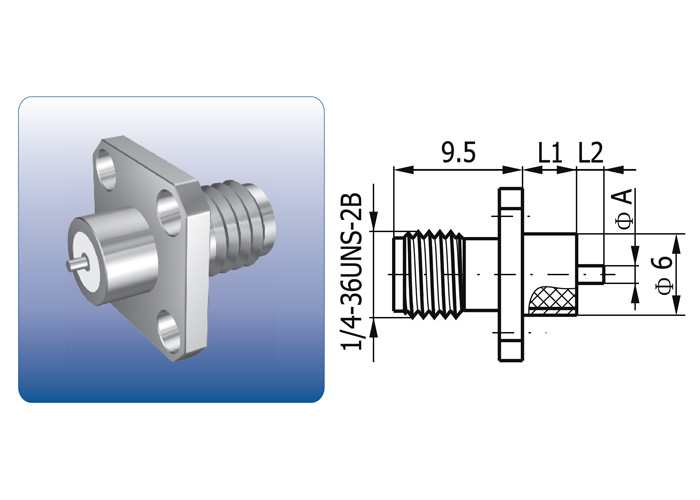

SMA-KFD102 182A-0015 18 ГГц ≤1,23 розетка приборная фланцевая - L1=5,0 L2=3,0 A=1,3

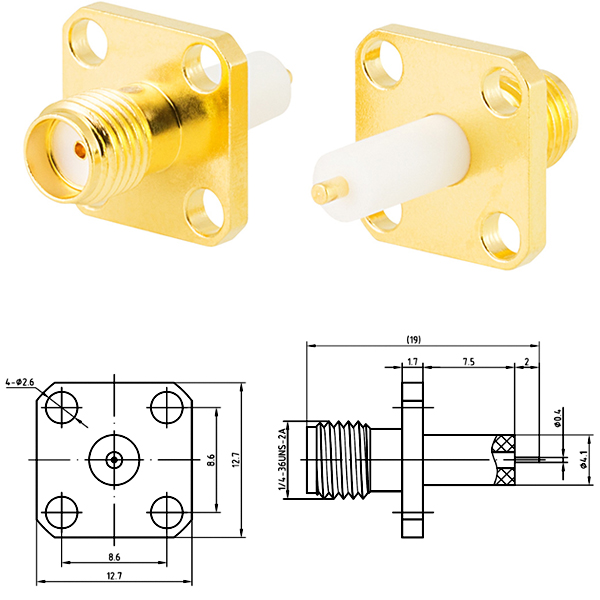

SMA-KFD103 182A-0030 18 ГГц ≤1,30 розетка приборная фланцевая - -

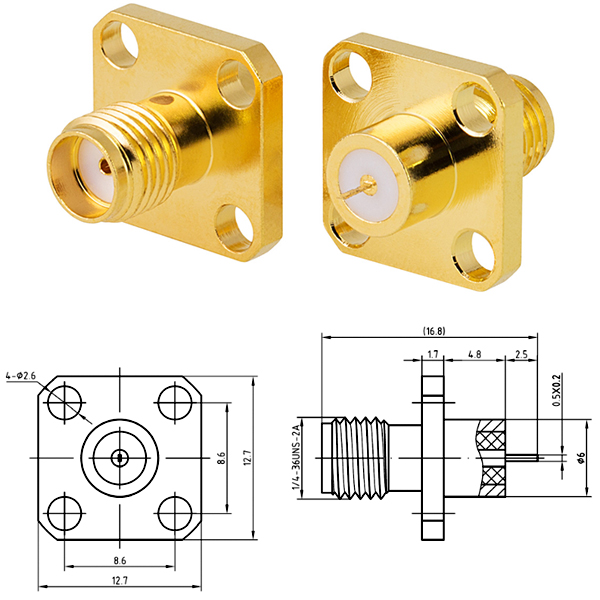

SMA-KFD11 182A-0039 18 ГГц ≤1,23 розетка приборная фланцевая - L1=4,8
SMA-KFD113 182A-0080 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,4

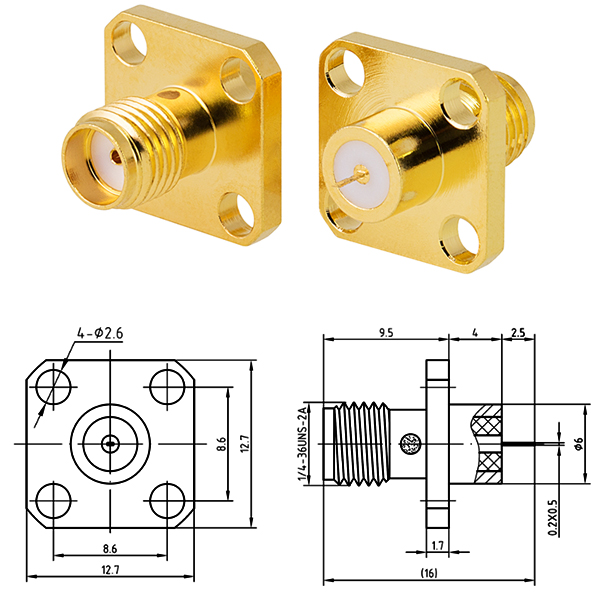

SMA-KFD12 182A-0040 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD13 182A-0042 18 ГГц ≤1,23 розетка приборная фланцевая - -

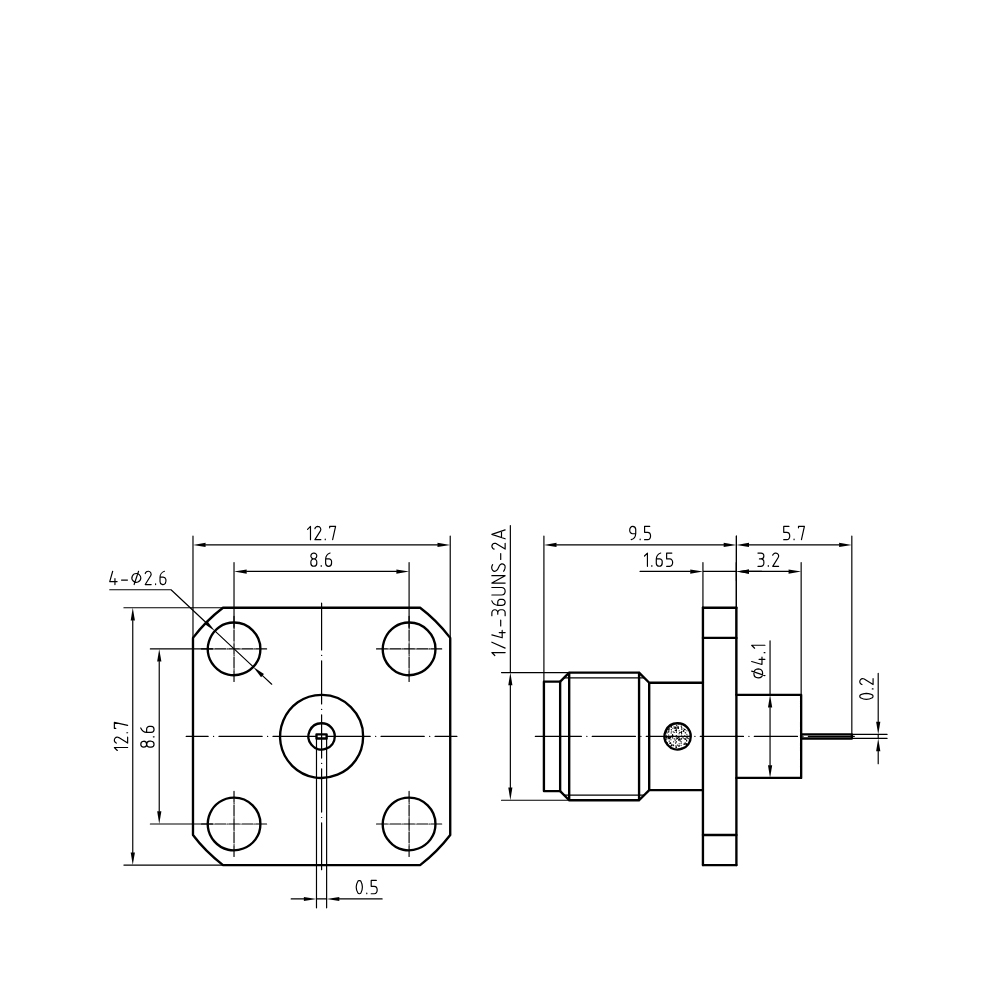

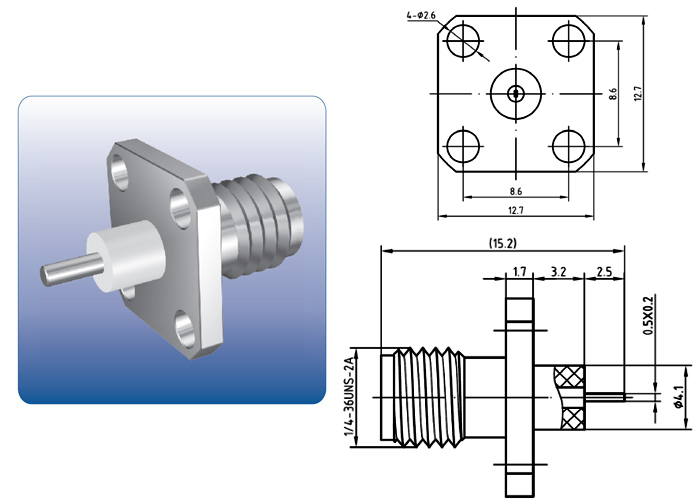

SMA-KFD14 182A-0043 18 ГГц ≤1,23 розетка приборная фланцевая - -

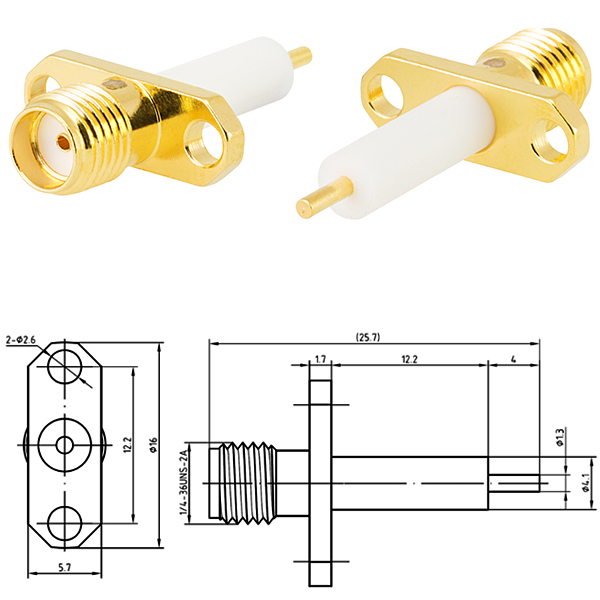

SMA-KFD143 182A-0016 18 ГГц ≤1,23 розетка приборная фланцевая - L1=12,2 L2=4,0 A=1,3
SMA-KFD147G 182A-0002 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,2 L2=2,0 A=1,3
SMA-KFD15 182A-0045 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,0 L2=2,0 h=0,4
SMA-KFD157 182A-0017 18 ГГц ≤1,23 розетка приборная фланцевая - -

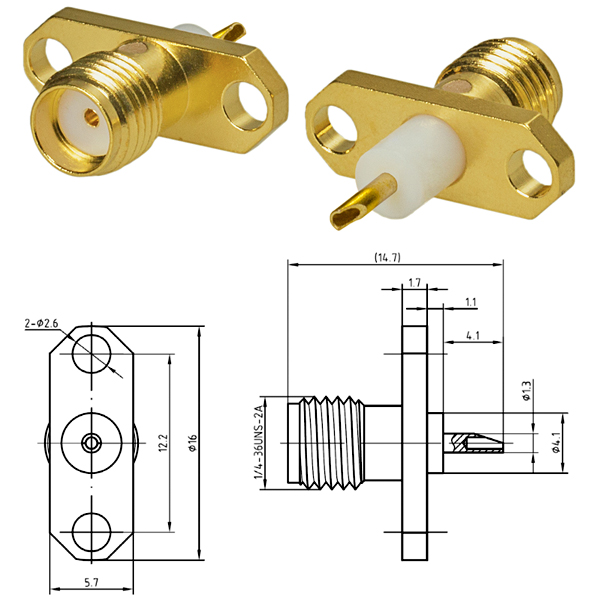

SMA-KFD17 182A-0047 18 ГГц ≤1,23 розетка приборная фланцевая - -

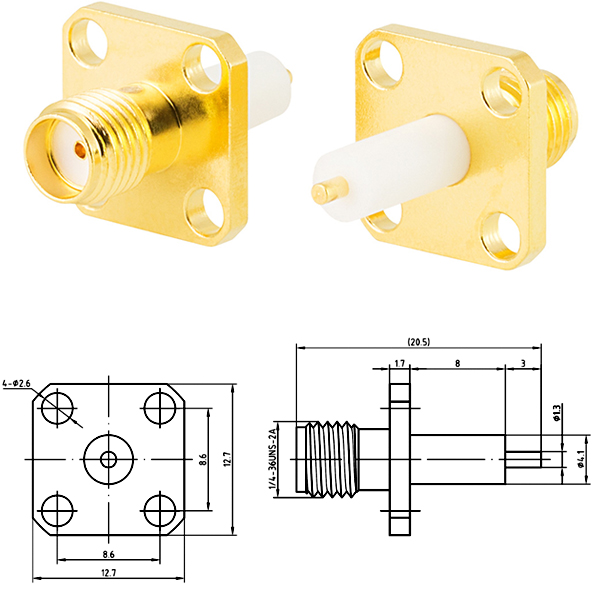

SMA-KFD177 182A-0031 18 ГГц ≤1,23 розетка приборная фланцевая - L1=8,0 L2=3,0 A=1,3

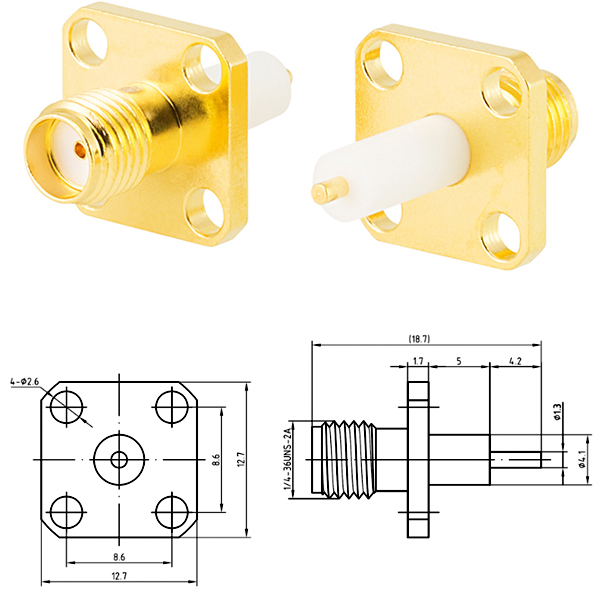

SMA-KFD178 182A-0032 18 ГГц ≤1,23 розетка приборная фланцевая - L1=5,0 L2=4,2 A=1,3
SMA-KFD18 182A-0005 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,5 L2=1,6 h=0,2

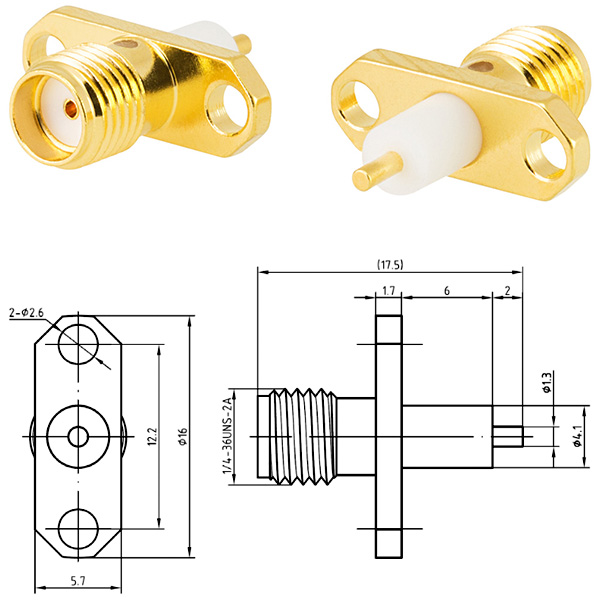

SMA-KFD189 182A-0018 18 ГГц ≤1,23 розетка приборная фланцевая - L1=6,0 L2=2,0 A=1,3

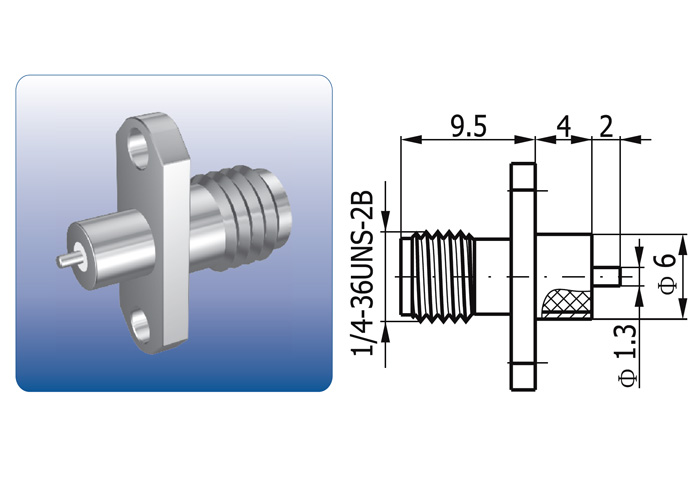

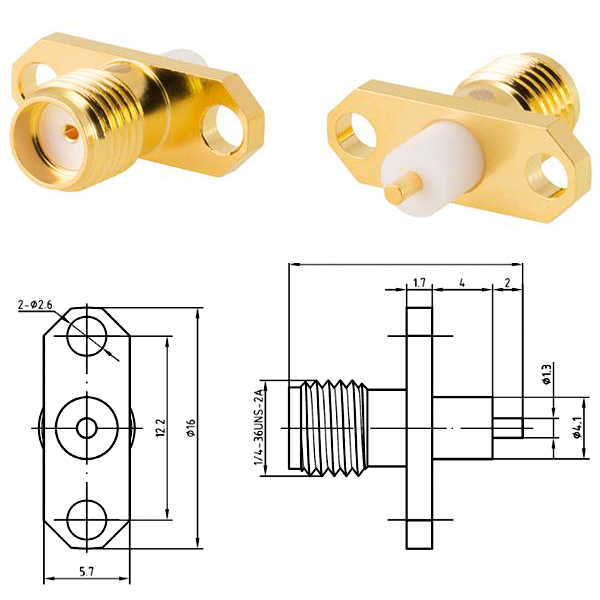

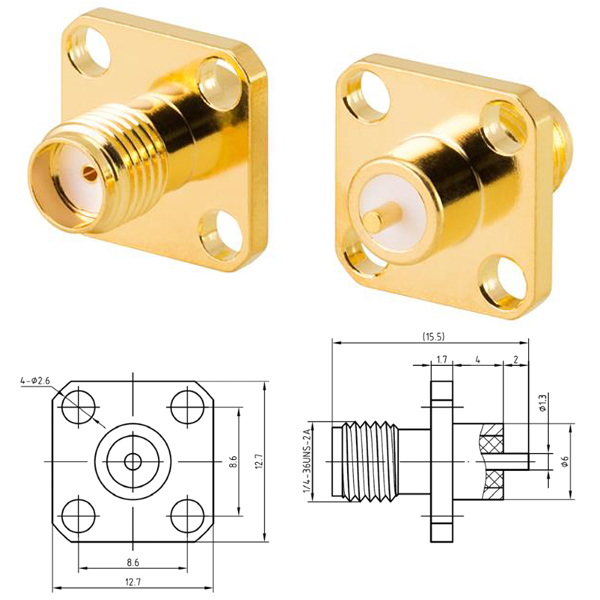

SMA-KFD19 182A-0048 18 ГГц ≤1,23 розетка приборная фланцевая - L1=4,0 L2=2,0 A=1,3
SMA-KFD30 182A-0059 18 ГГц ≤1,23 розетка приборная фланцевая - L1=4,0 L2=3,0 h=0,4
SMA-KFD191 182A-0078 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,8

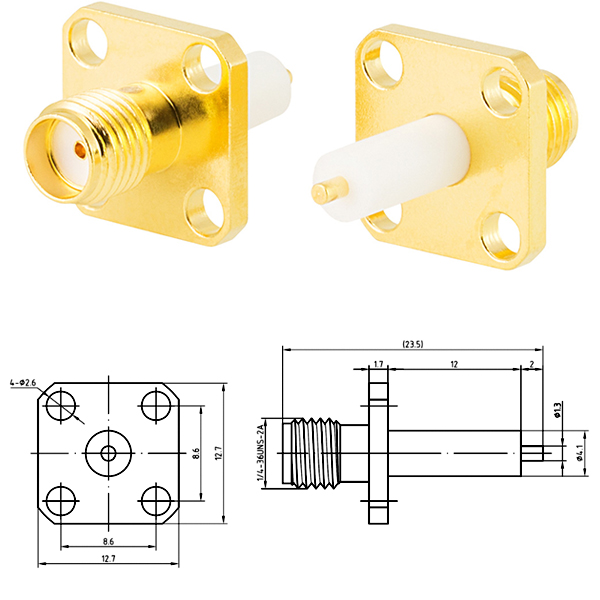

SMA-KFD197 182A-0033 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD19AG 182D-0003 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD2 182A-0004 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,4 L2=1,6 h=0,6
SMA-KFD2.5 182A-0053 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,5 L2=2,5 A=1,3

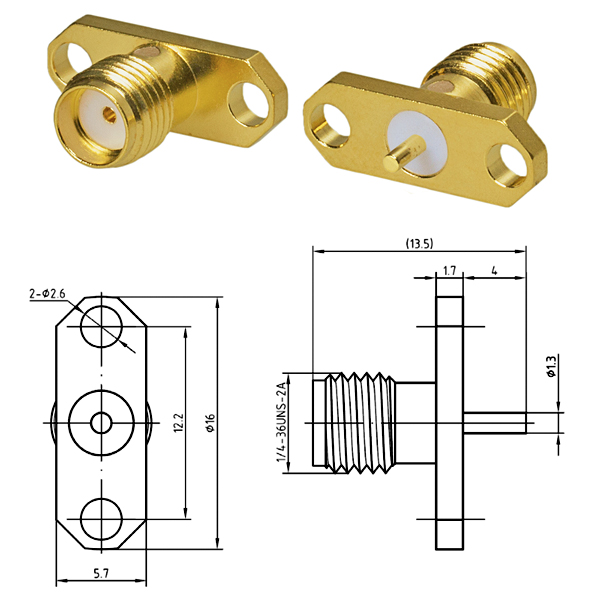

SMA-KFD20 182A-0054 18 ГГц ≤1,23 розетка приборная фланцевая - L=4,0

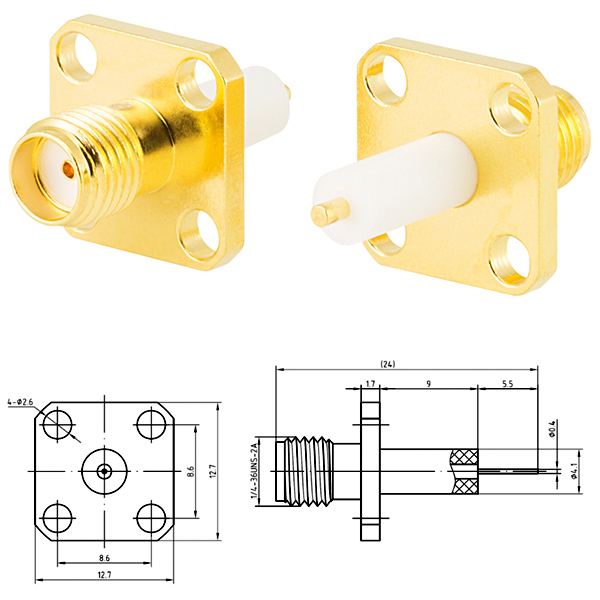

SMA-KFD201 182A-0034 18 ГГц ≤1,23 розетка приборная фланцевая - L1=9,0 L2=5,5 A=0,4

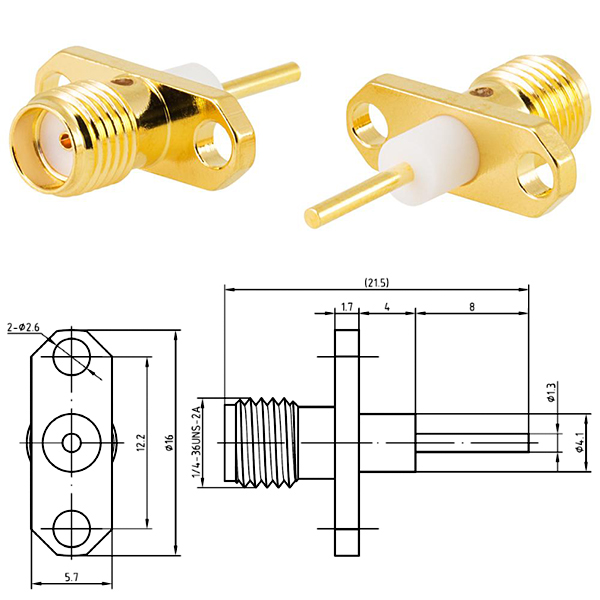

SMA-KFD203 182A-0019 18 ГГц ≤1,23 розетка приборная фланцевая - L1=4,0 L2=8,0 A=1,3

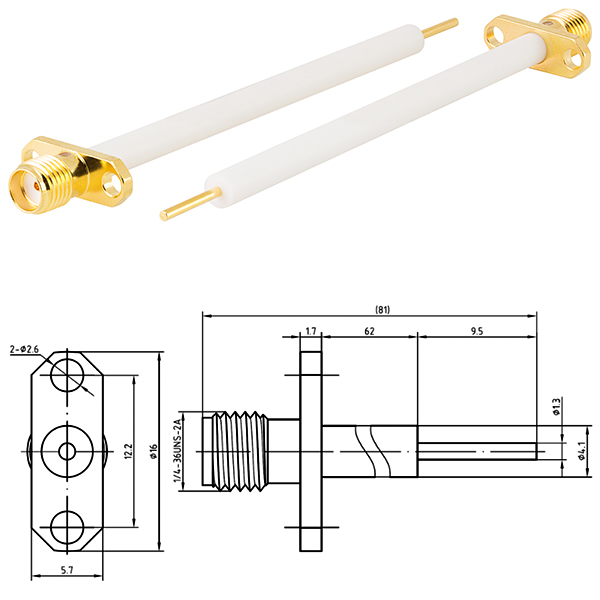

SMA-KFD205 182A-0020 18 ГГц ≤1,32 розетка приборная фланцевая - L1=62,0 L2=9,5 A=1,3

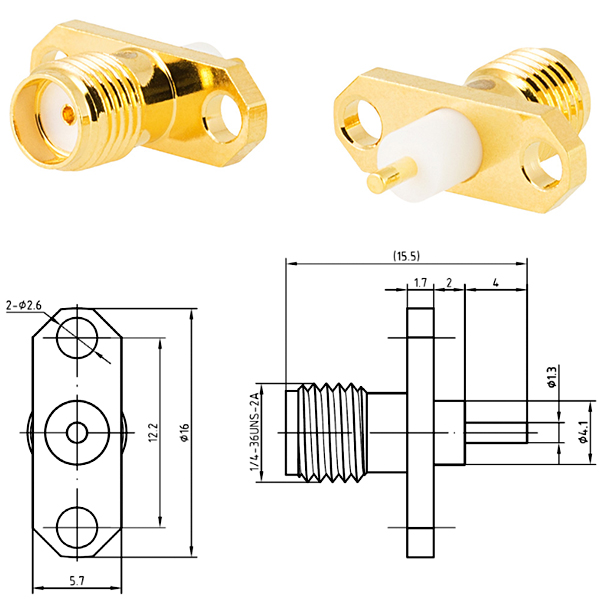

SMA-KFD21 182A-0011 18 ГГц ≤1,23 розетка приборная фланцевая - -

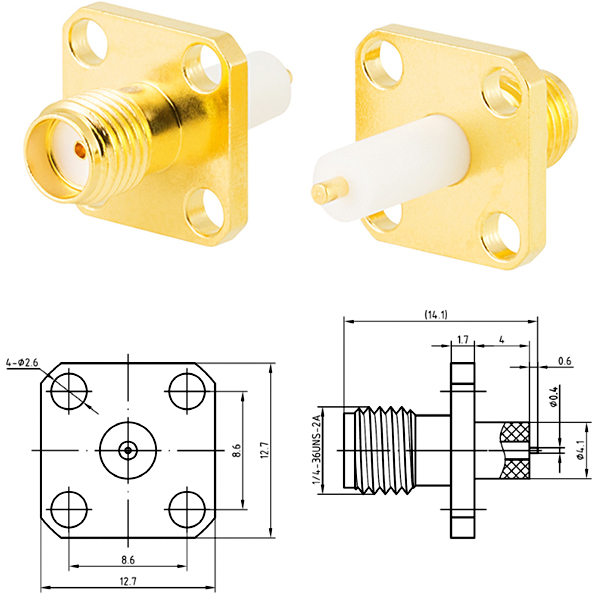

SMA-KFD23 182A-0025 18 ГГц ≤1,23 розетка приборная фланцевая - L1=4,0 L2=0,6 A=0,4
SMA-KFD24 182A-0056 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD26 182A-0057 18 ГГц ≤1,23 розетка приборная фланцевая - h=0,2

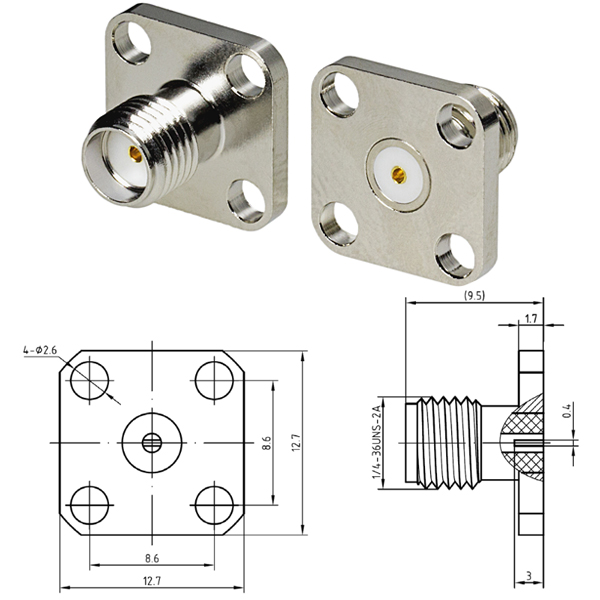

SMA-KFD27 182A-0058 18 ГГц ≤1,23 розетка приборная фланцевая - h=0,4
SMA-KFD28 182A-0046 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,0 L2=2,5 h=0,2
SMA-KFD29 182A-0049 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,2 L2=3,0 A=1,3
SMA-KFD34 182A-0060 18 ГГц ≤1,23 розетка приборная фланцевая - L1=1,0 L2=1,0 h=0,4

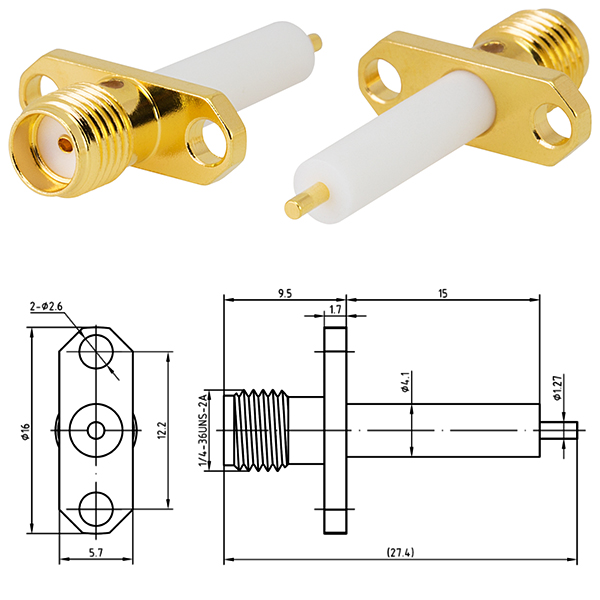

SMA-KFD3 182A-0008 18 ГГц ≤1,23 розетка приборная фланцевая - -

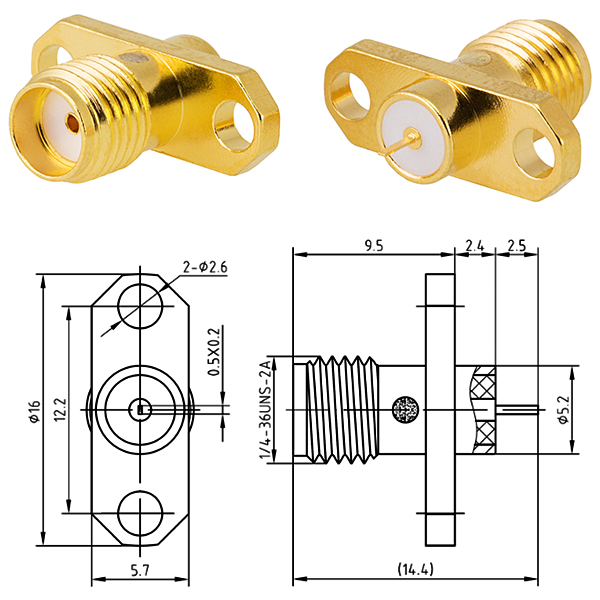

SMA-KFD31 182A-0062 18 ГГц ≤1,23 розетка приборная фланцевая - -

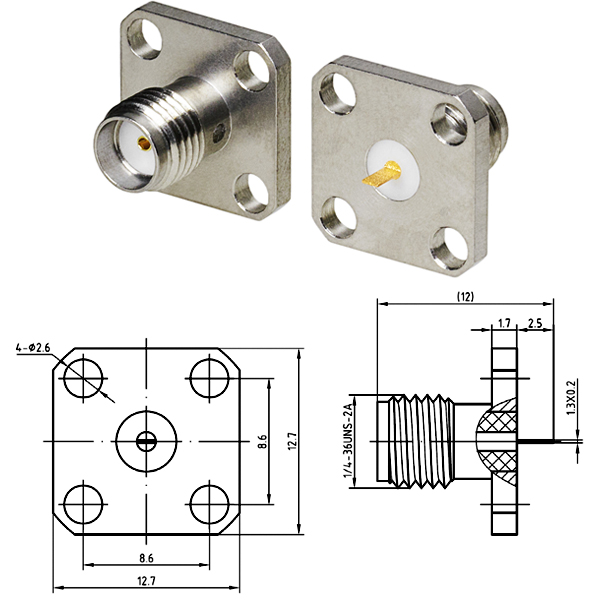

SMA-KFD32 182A-0063 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,5

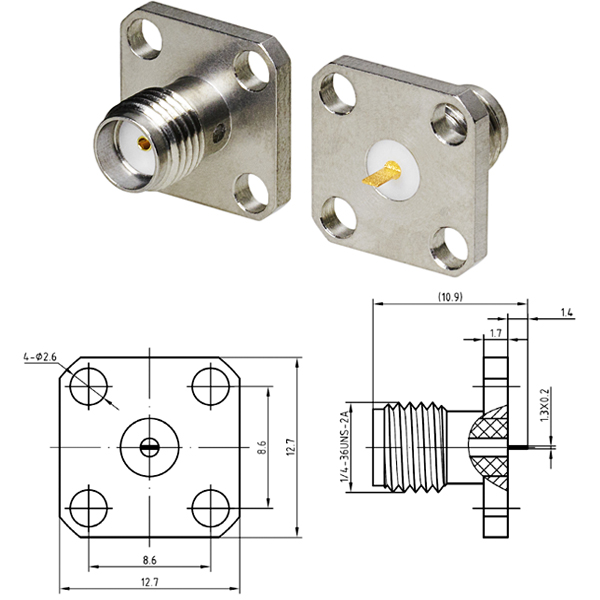

SMA-KFD33 182A-0064 18 ГГц ≤1,23 розетка приборная фланцевая - L1=1,4

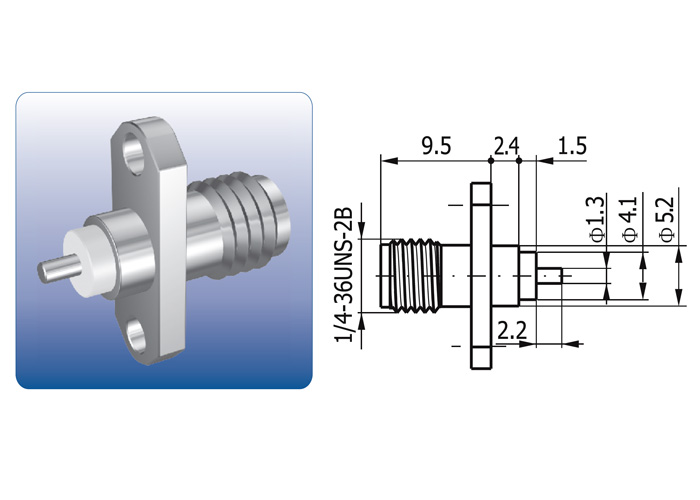

SMA-KFD35 182A-0006 18 ГГц ≤1,23 розетка приборная фланцевая - L1=1,0 L2=1,0 h=0,4
SMA-KFD36 182A-0007 18 ГГц ≤1,23 розетка приборная фланцевая - L1=1,0 L2=1,0 h=0,2
SMA-KFD38 182A-0065 18 ГГц ≤1,23 розетка приборная фланцевая - -

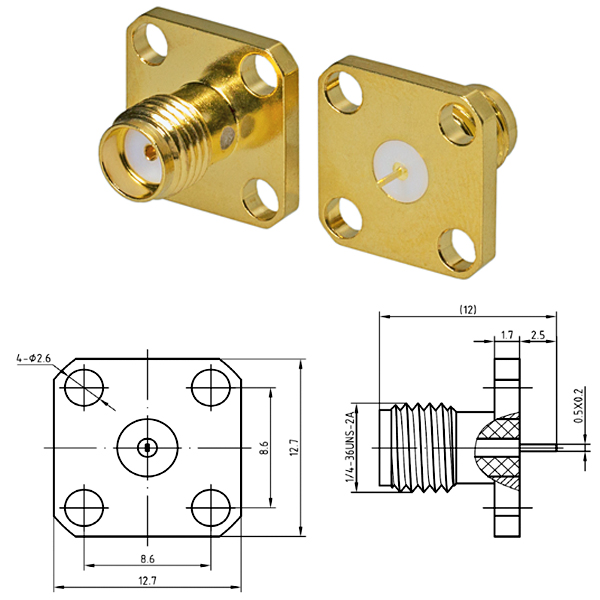

SMA-KFD39 182A-0066 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD40 182A-0067 18 ГГц ≤1,23 розетка приборная фланцевая - L1=4,0 L2=3,0

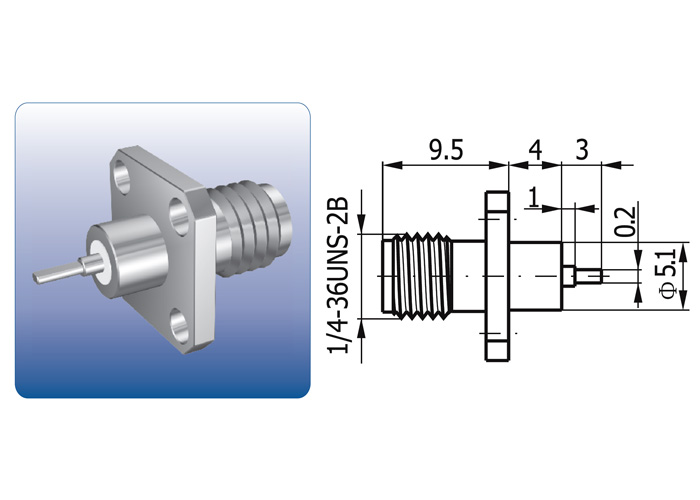

SMA-KFD42 182A-0069 18 ГГц ≤1,23 розетка приборная фланцевая - -

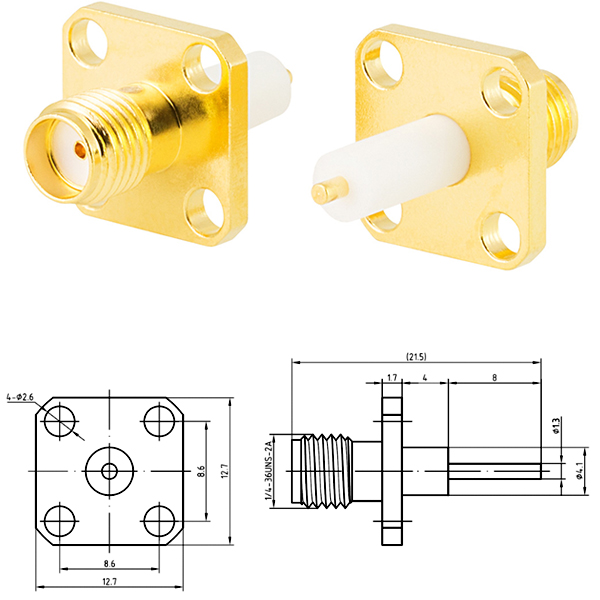

SMA-KFD43 182A-0026 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD44 182A-0036 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,6
SMA-KFD45 182A-0044 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,4

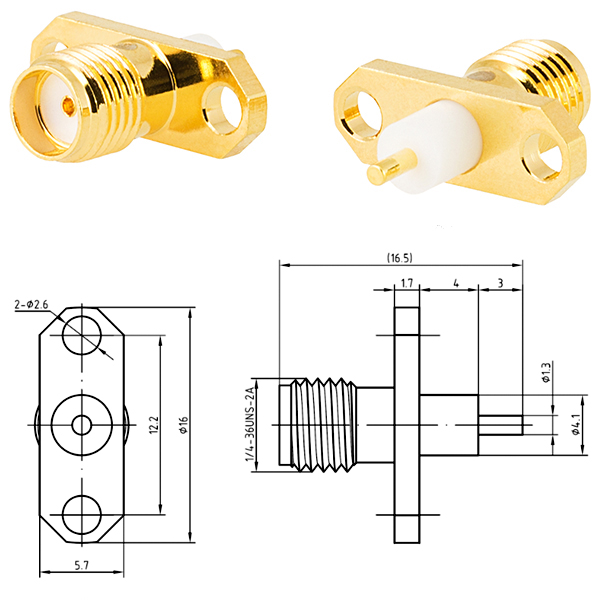

SMA-KFD46 182A-0012 18 ГГц ≤1,27 розетка приборная фланцевая - L1=4,0 L2=3,0 A=1,3

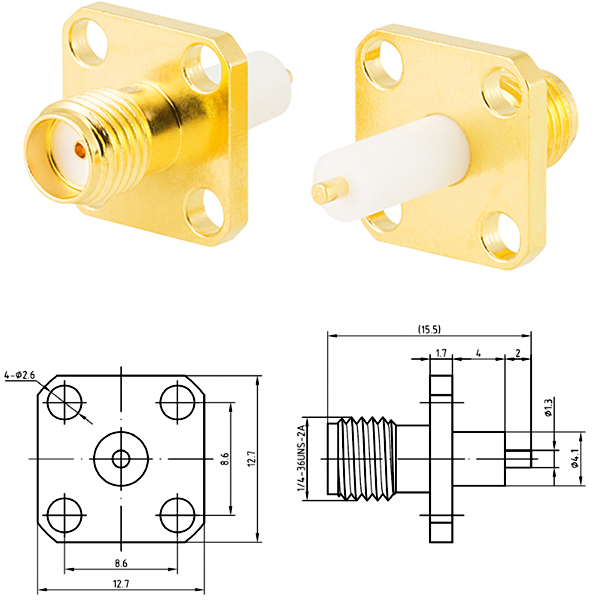

SMA-KFD5 182A-0022 18 ГГц ≤1,23 розетка приборная фланцевая - -

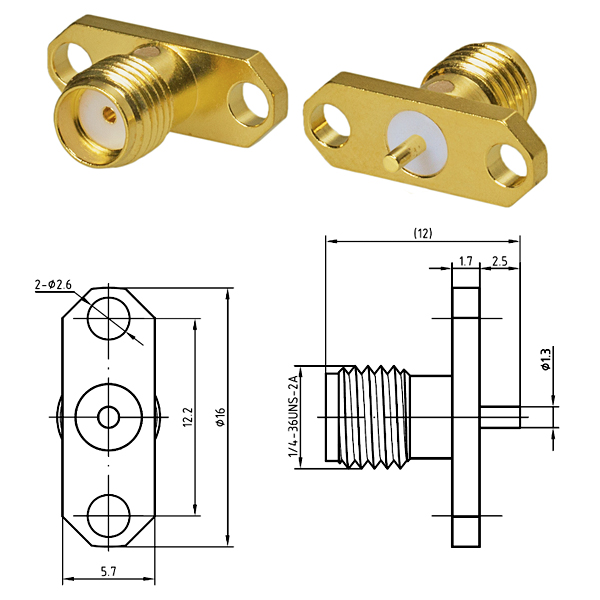

SMA-KFD51 182A-0055 18 ГГц ≤1,23 розетка приборная фланцевая - L=2,5

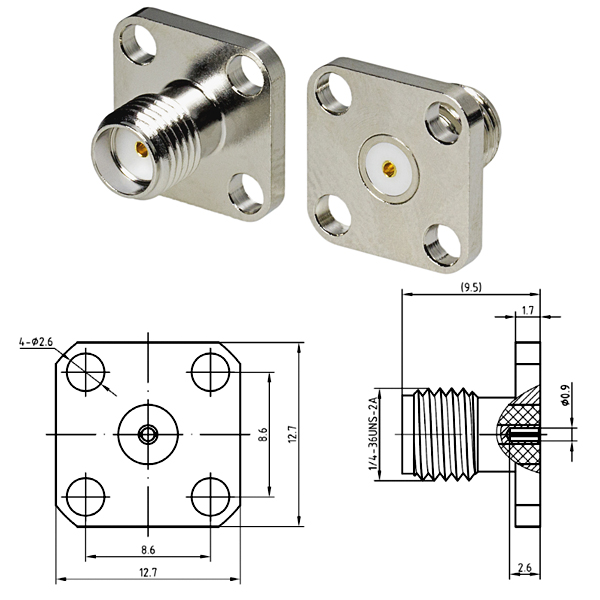

SMA-KFD53 182A-0070 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,6

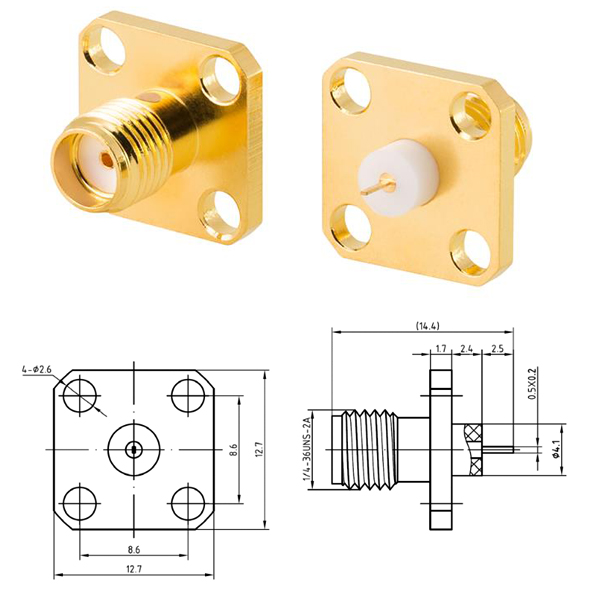

SMA-KFD54 182A-0050 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,4 L2=2,5 A=1,0

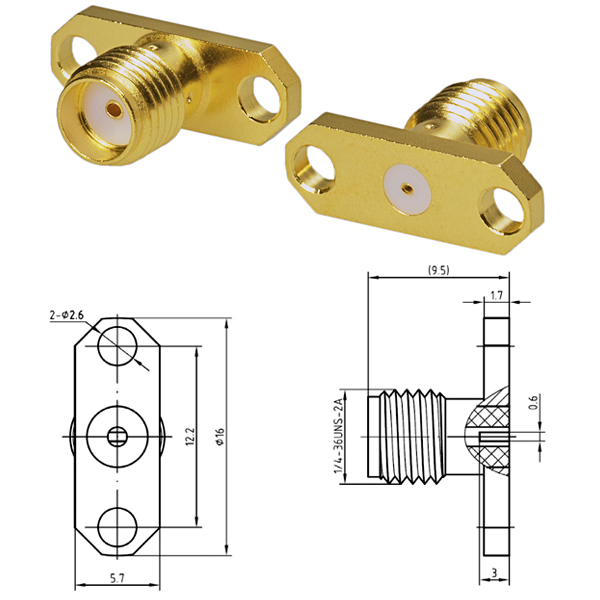

SMA-KFD55 182A-0072 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD56 182A-0075 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,6

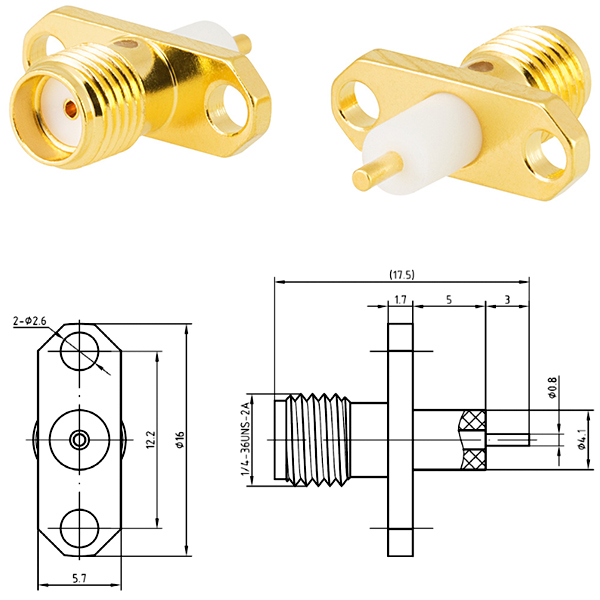

SMA-KFD57 182A-0013 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD5A 182A-0009 18 ГГц ≤1,23 розетка приборная фланцевая - -

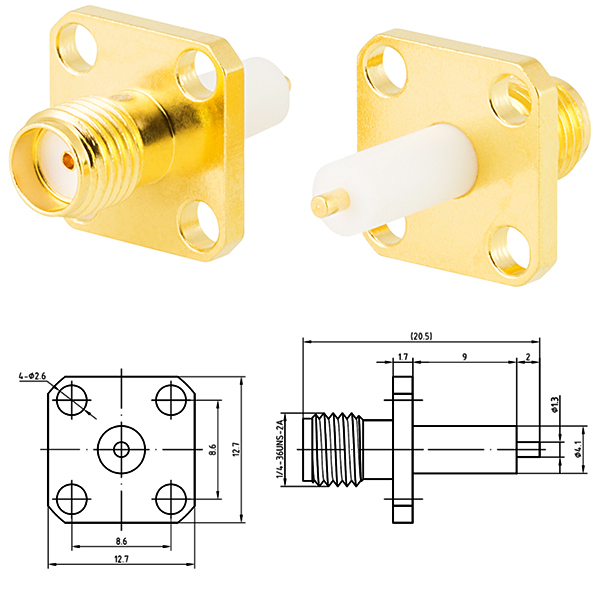

SMA-KFD6 182A-0023 18 ГГц ≤1,23 розетка приборная фланцевая - L1=9,0 L2=2,0 A=1,3

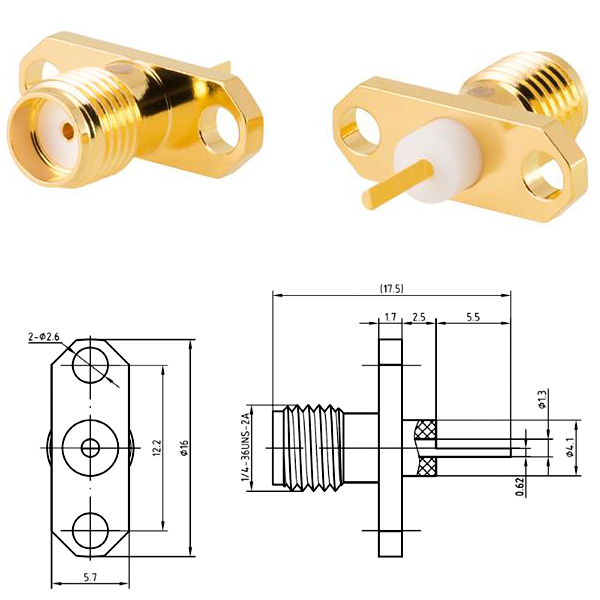

SMA-KFD69 182A-0073 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,5 L2=5,5 h=0,62

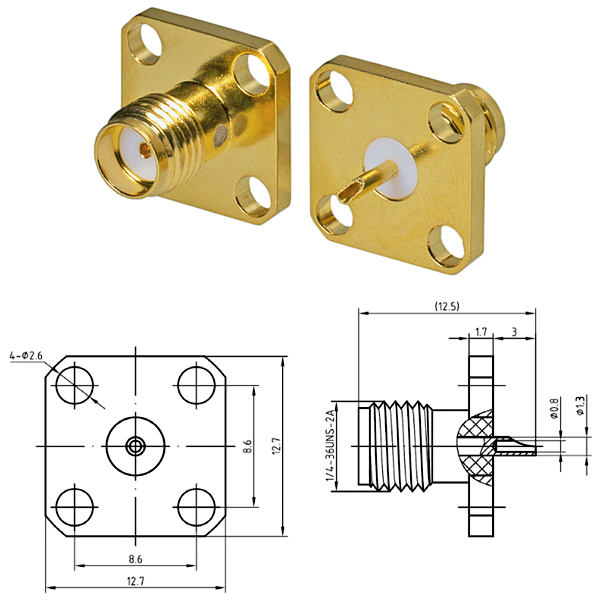

SMA-KFD65 182A-0002 18 ГГц ≤1,23 розетка приборная фланцевая - A=5,2 L=12,5
SMA-KFD7 182A-0021 18 ГГц ≤1,23 розетка приборная фланцевая - -

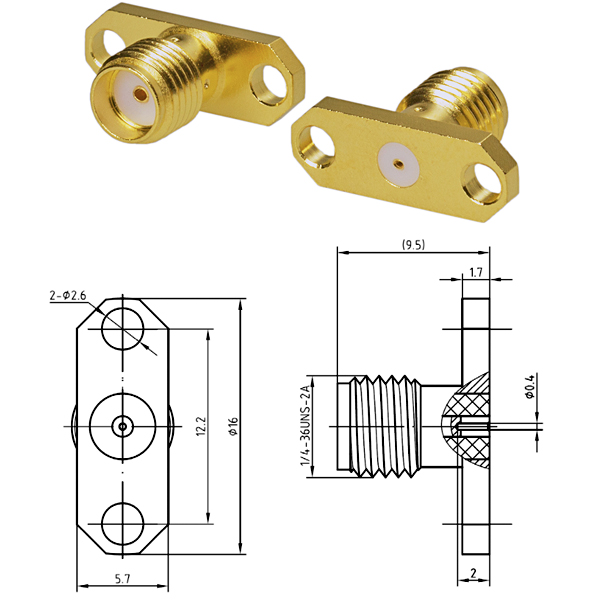

SMA-KFD72 182A-0076 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,4

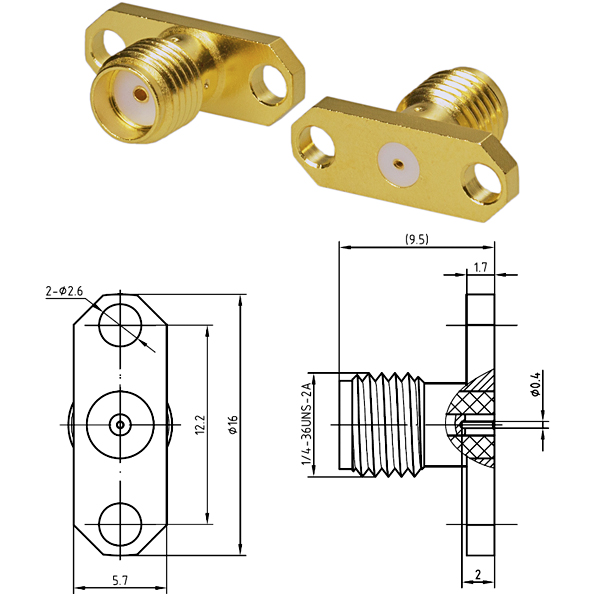

SMA-KFD72G 182D-0005 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,4

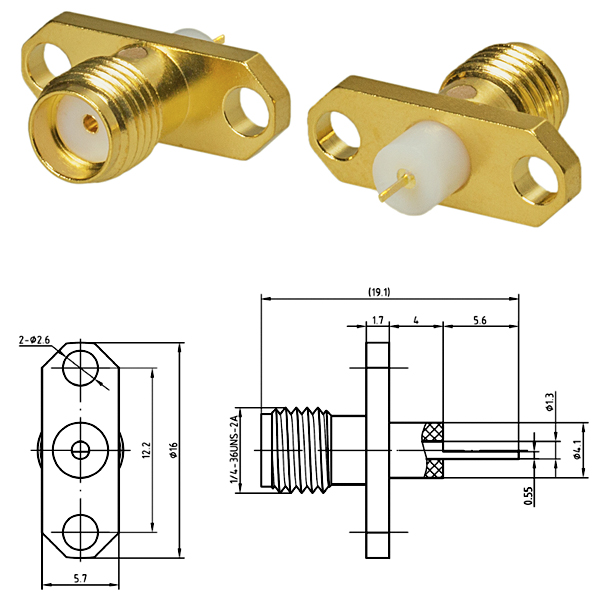

SMA-KFD73 182A-0074 18 ГГц ≤1,23 розетка приборная фланцевая - L1=4,0 L2=5,6 h=0,55

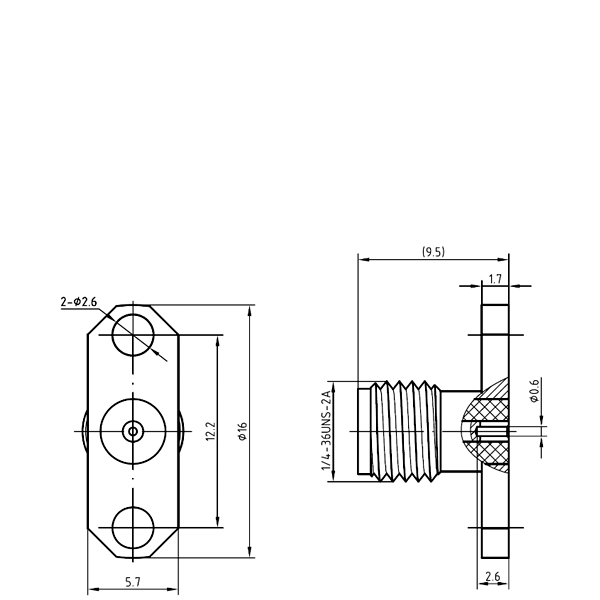

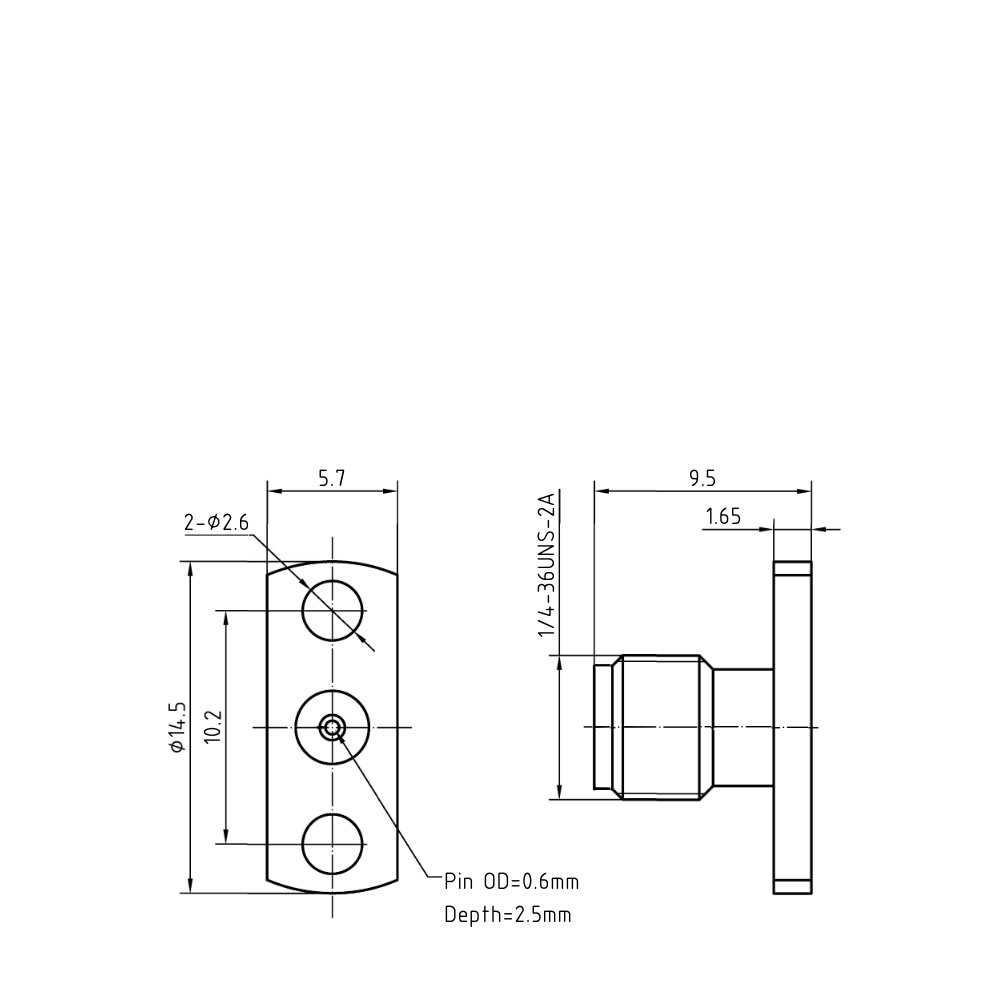

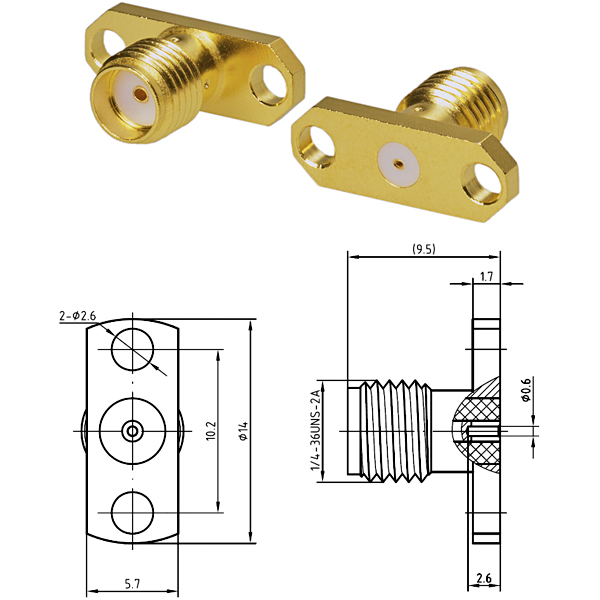

SMA-KFD75 182A-0077 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,6
SMA-KFD75AG 182D-0006 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,6
SMA-KFD76 182A-0051 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,0 L2=1,5 A=0,7
SMA-KFD76AG 182D-0004 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,0 L2=1,5 A=0,7
SMA-KFD8 182A-0035 18 ГГц ≤1,23 розетка приборная фланцевая - A=1,0
SMA-KFD80 182A-0068 18 ГГц ≤1,23 розетка приборная фланцевая - L1=5,2 L2=2,8

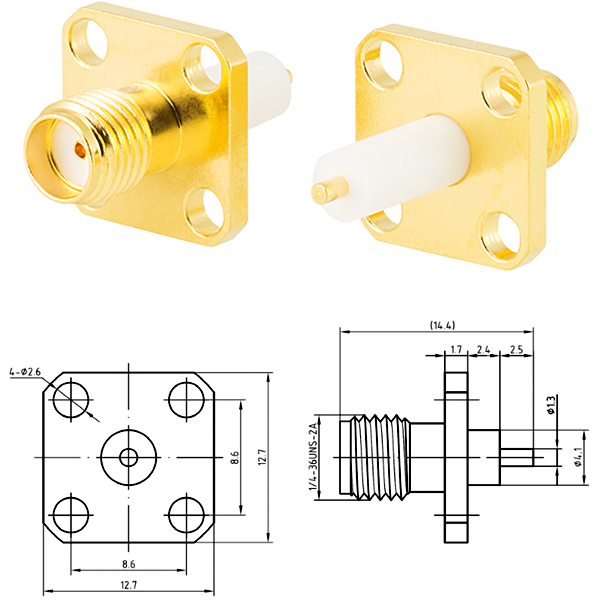

SMA-KFD83 182A-0027 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,4 L2=2,5 A=1,3
SMA-KFD84 182A-0014 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD84G 182D-0001 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,0 L2=3,0 A=1,3

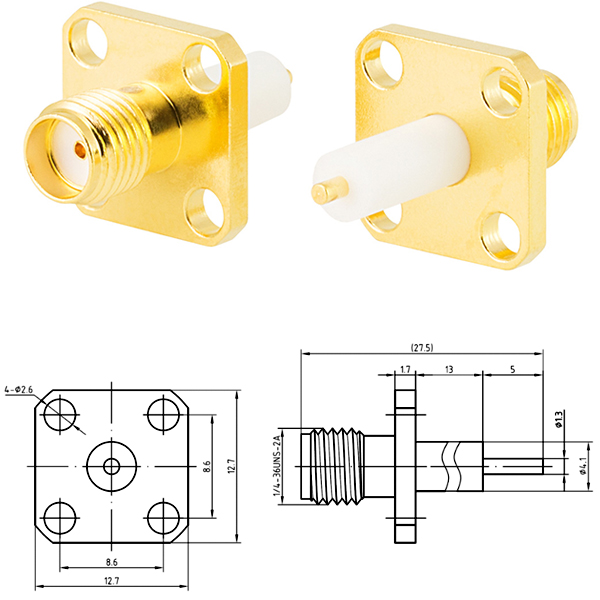

SMA-KFD85 182A-0028 18 ГГц ≤1,23 розетка приборная фланцевая - -

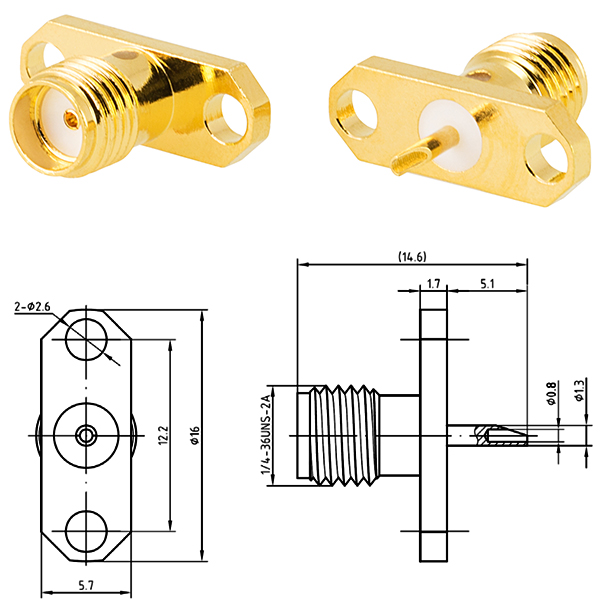

SMA-KFD86 182A-0082 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD87 182A-0041 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,0

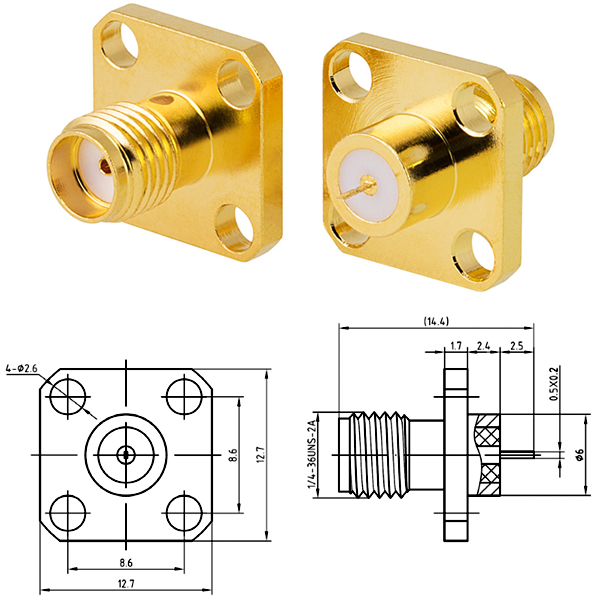

SMA-KFD9 182A-0037 18 ГГц ≤1,23 розетка приборная фланцевая - -
SMA-KFD90 182A-0083 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,0 L2=2,5
SMA-KFD90G 182D-0008 18 ГГц ≤1,23 розетка приборная фланцевая - L1=3,0 L2=2,5

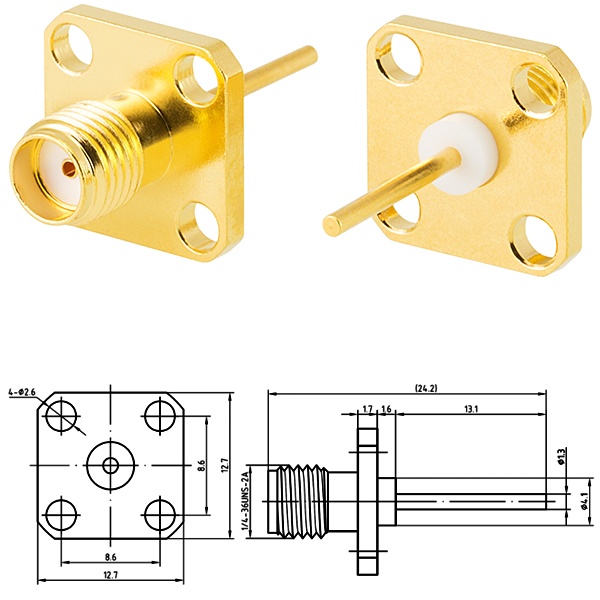

SMA-KFD91 182A-0029 18 ГГц ≤1,23 розетка приборная фланцевая - L1=1,6 L2=13,1 A=1,3
SMA-KFD92 182A-0079 18 ГГц ≤1,23 розетка приборная фланцевая - A=0,9

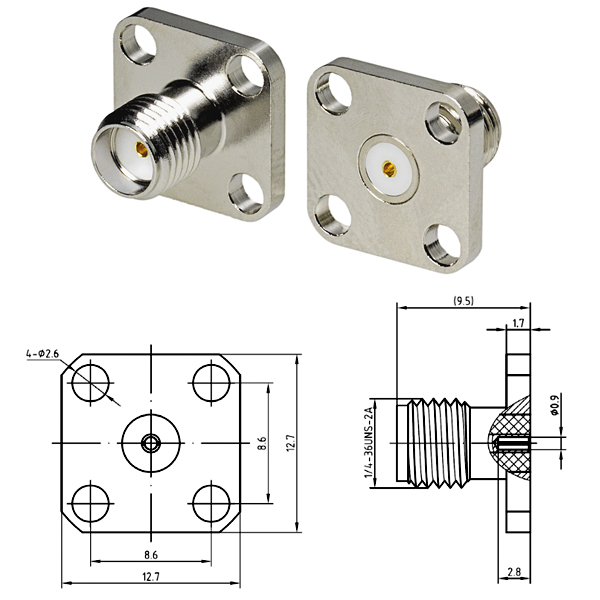

SMA-KFD93 182A-0071 18 ГГц ≤1,23 розетка приборная фланцевая - L1=2,8
SMA-KFD95 182A-0052 18 ГГц ≤1,23 розетка приборная фланцевая - L1=4,0 L2=1,5 A=0,8

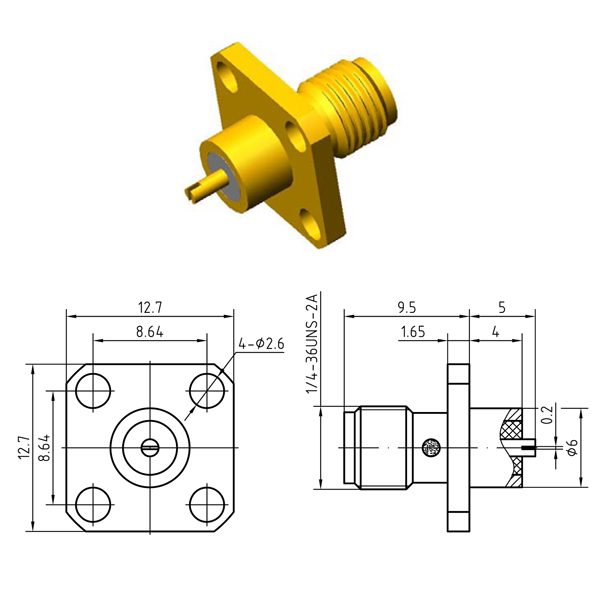

SMA-KFDA4010A 182A-0061 18 ГГц ≤1,40 розетка приборная фланцевая - -

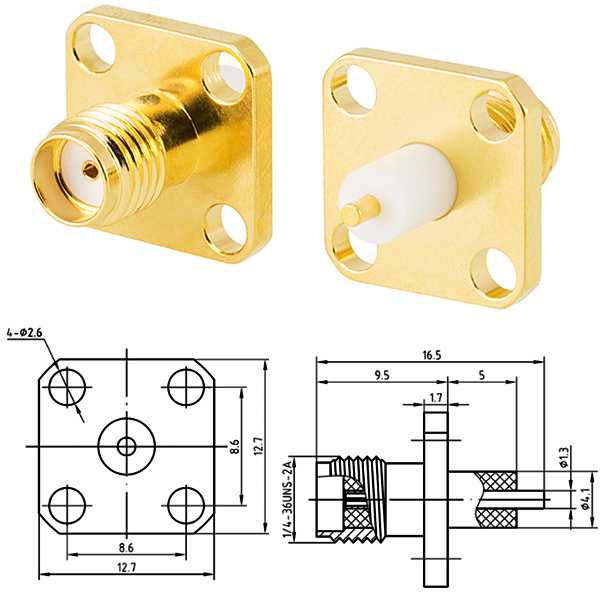

SMA-KFD135 182A-0135 18 ГГц ≤1,5 розетка приборная фланцевая - -

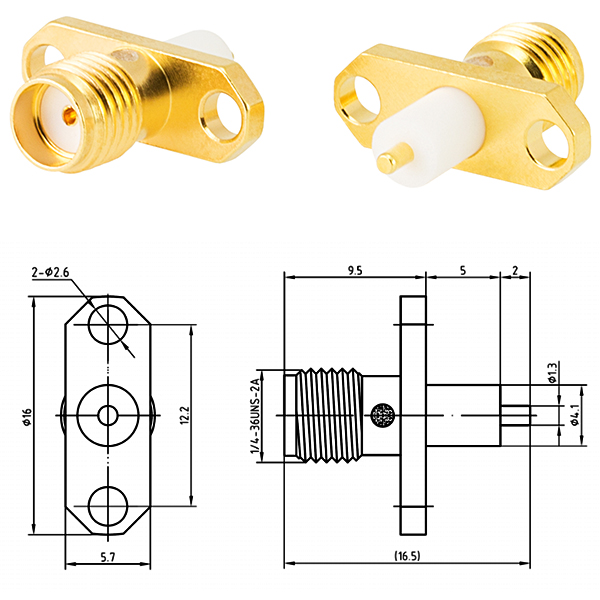

SMA-KFD135A 182A-0135A 18 ГГц ≤1,5 розетка приборная фланцевая - -

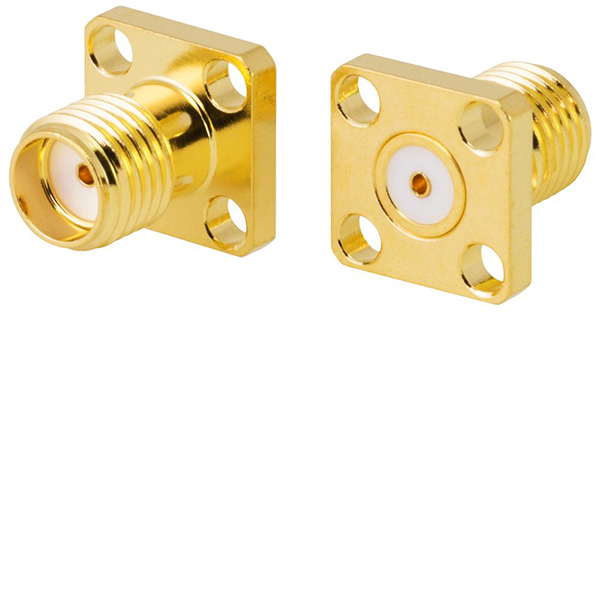

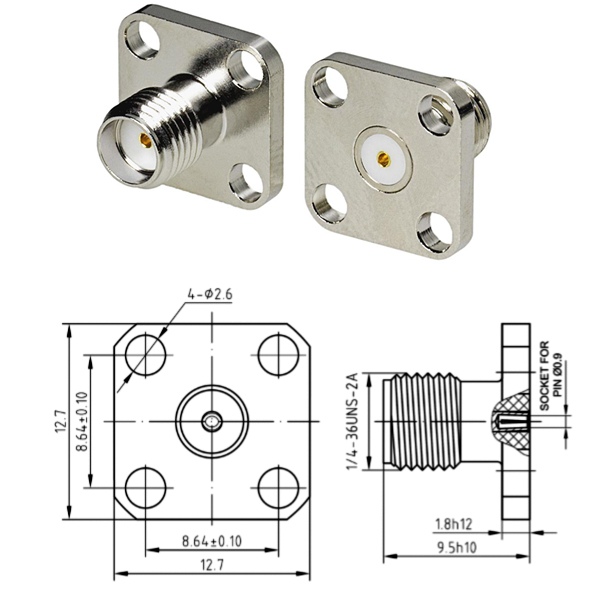

SMA-KFD127N 182B-0127 18 ГГц ≤1,41 розетка приборная фланцевая фланец 12.7х12.7, сменный Pin, корпус никель
SMA-KFD129 182A-0129 18 ГГц ≤1,30 розетка приборная фланцевая фланец 12.7х12.7, L1=15.0, L2=2.9х1.3

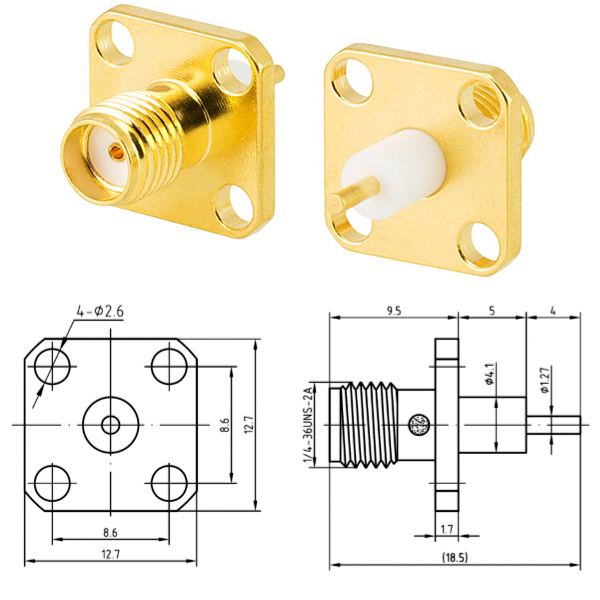

SMA-KFD136 182A-0136 18 ГГц ≤1,20 розетка приборная фланцевая фланец 12.7х12.7, L1=5.0, L2=4.0х1.27

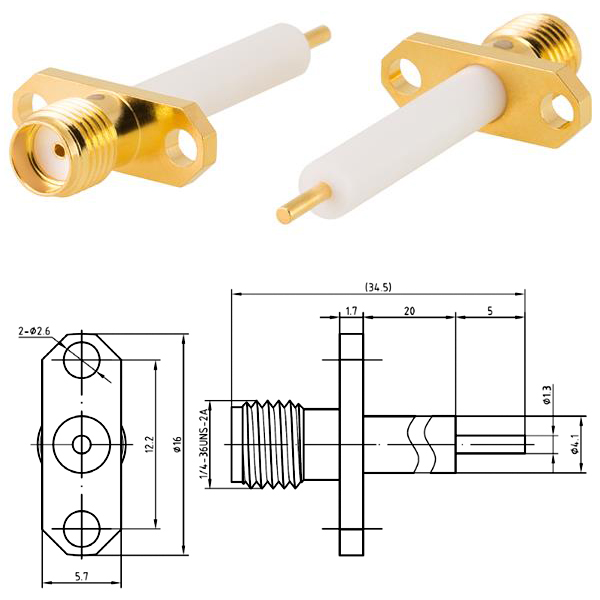

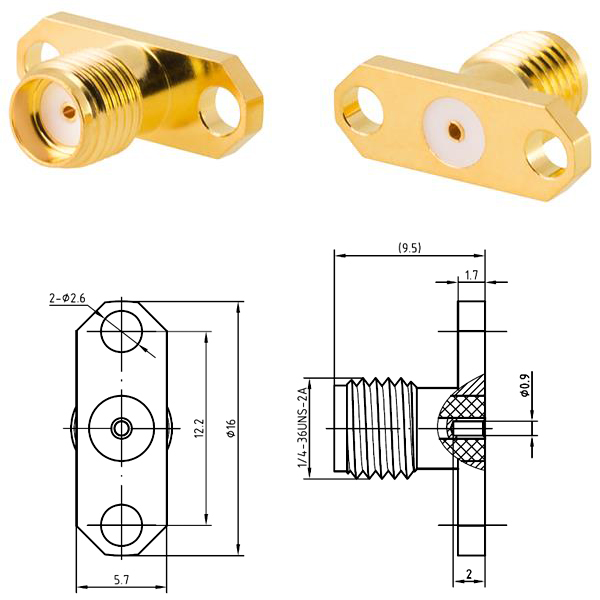

SMA-KFD47 182A-0447 18 ГГц ≤1,30 розетка приборная фланцевая фланец 5.7х16
SMA-KFD95A 182A-0095 розетка приборная фланцевая фланец 9.5х9.5, сменный Pin

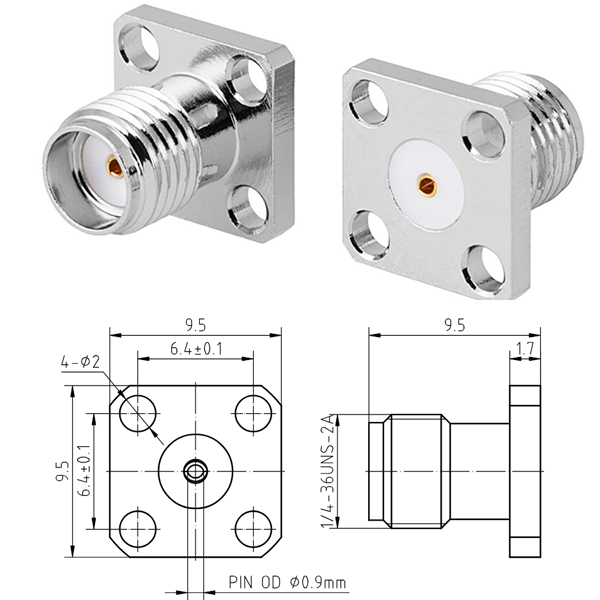

SMA-KFD95N 182B-0095 18 ГГц ≤1,41 розетка приборная фланцевая фланец 9.5х9.5, сменный Pin
Розетки приборные фланцевые угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

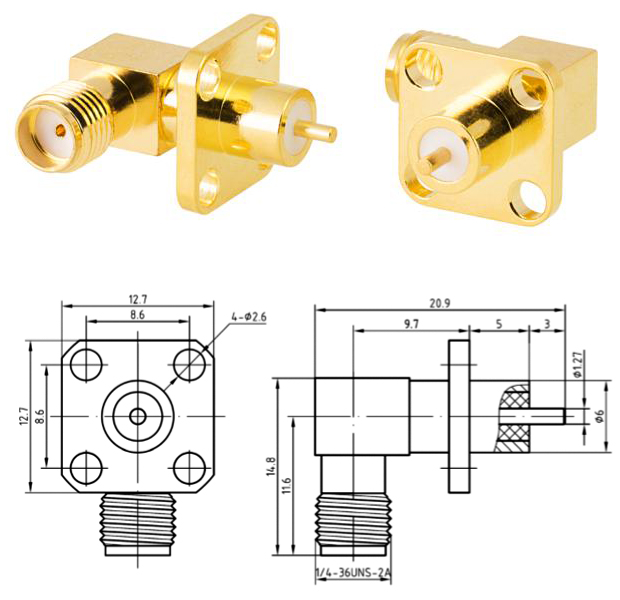

SMA-KWFD 184A-0001         6 ГГц ≤1,38 розетка приборная фланцевая фланец 12,7х12,7

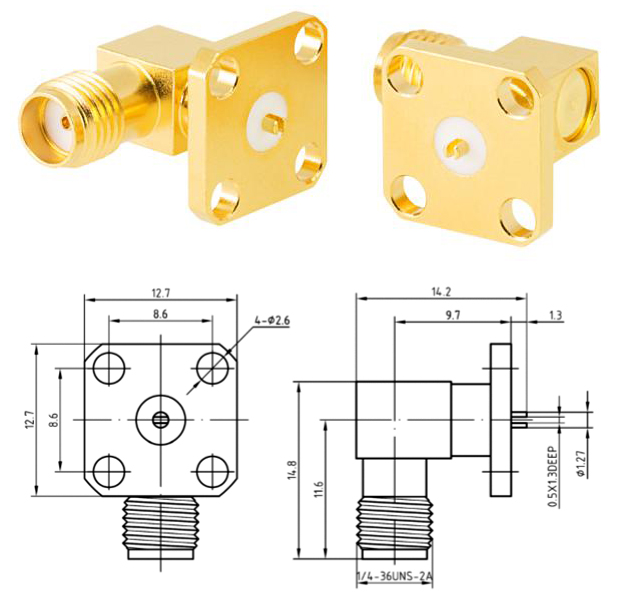

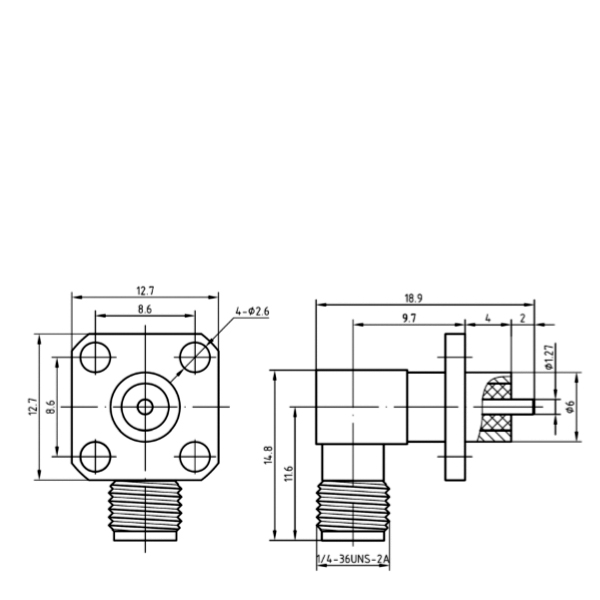

SMA-KWFD2-L AE99146727 18 ГГц ≤1,60 розетка приборная фланцевая угловая фланец 12,7х12,7, L1=4, L2=2х1,27
SMA-KWFD3 184A-0003 6 ГГц ≤1,38 розетка приборная фланцевая фланец 12,7х12,7, L1=5, L2=3х1,27
нашиуслуги
АВТОРИЗАЦИЯ

Требования к кабельным сборкам
