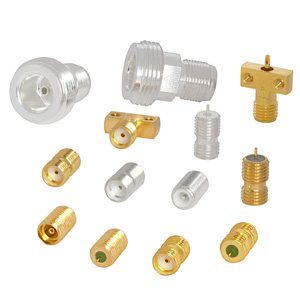

Микрополосковые соединители

Коаксиально-микрополосковые соединители предназначены для соединения функциональных узлов и СВЧ интегральных схем, выполненных на микрополосковых линиях(МПЛ), с коаксиальными СВЧ разъемами.

Соединители микрополосковые на плату

Розетки фланцевые на плату
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

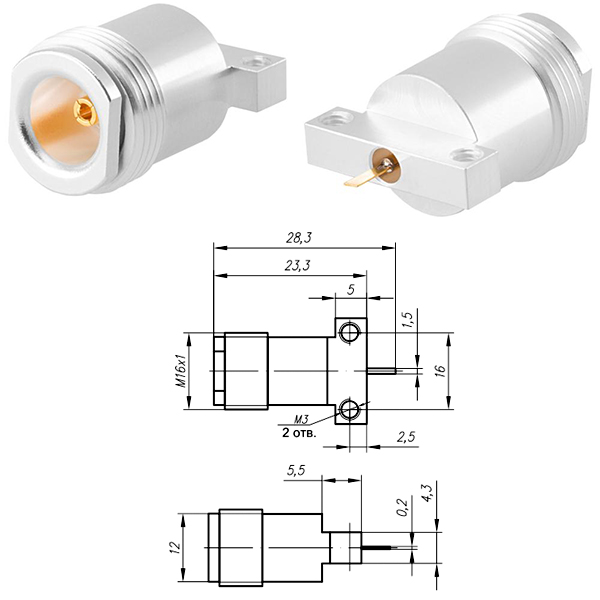

RF16-KFF18 18 ГГц ≤1,23 розетка фланцевая на плату Нет тип III

Соединители микрополосковые фланцевые приборные

Вилки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж
СК9-ВБФП-Х-1-104-1.М 121А-7661 18 ГГц ≤1,41 вилка фланцевая приборная Нет штыри АМРУ.715113.001, АМРУ.715314.001
СК9-ВБФП-Х-1-105-1.М 18 ГГц ≤1,41 вилка фланцевая приборная Нет штыри АМРУ.715113.001, АМРУ.715314.001
Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Герметичность Примечание Чертеж

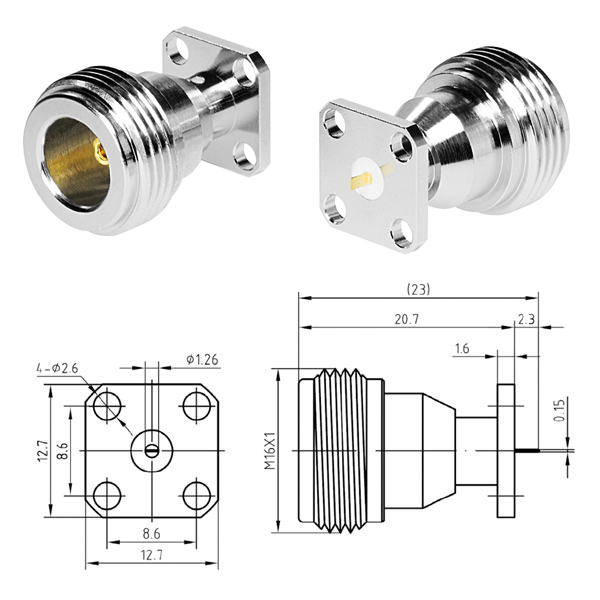

RF16-KFD127V 11 ГГц ≤1,76 розетка фланцевая приборная Нет тип III

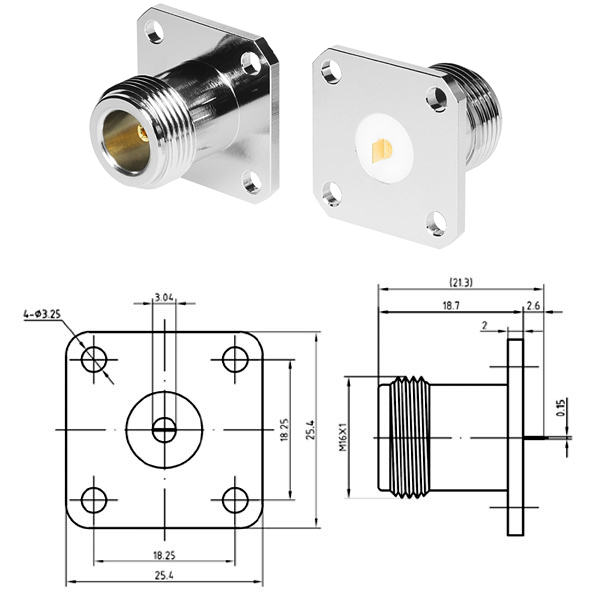

RF16-KFD254V 11 ГГц ≤1,76 розетка фланцевая приборная Нет тип III

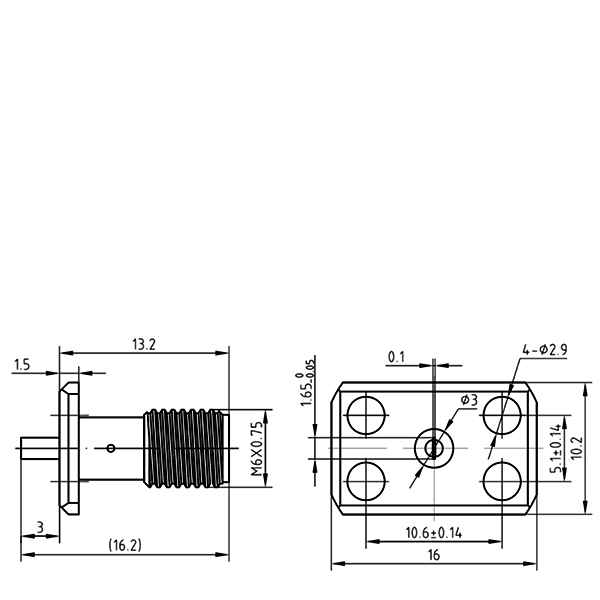

RF6-KFD15 12 ГГц ≤1,29 розетка фланцевая приборная Нет тип IX

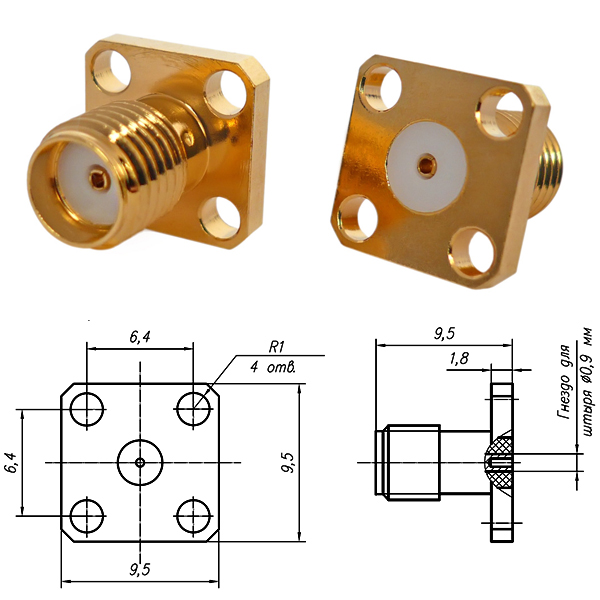

СК9-РБФП-Х-1-102-1.М 18 ГГц ≤1,41 розетка фланцевая приборная Нет штыри АМРУ.715113.001, АМРУ.715314.001
СК9-РБФП-Х-1-102-5.М 18 ГГц ≤1,41 Розетка приборная фланцевая Нет

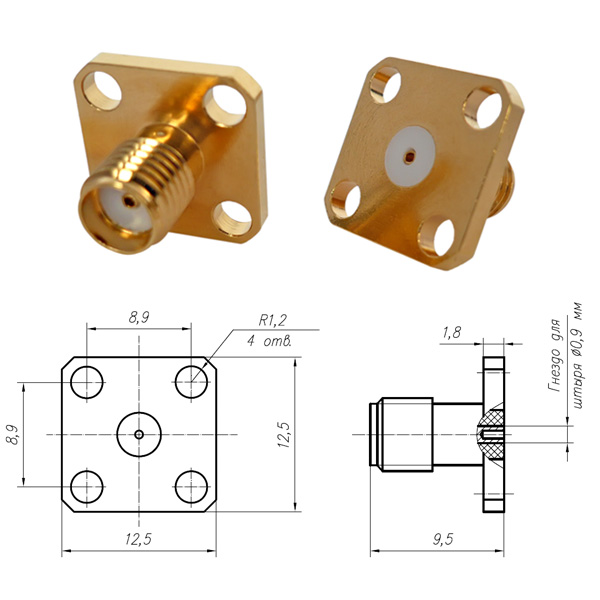

СК9-РБФП-Х-1-103-1.М 18 ГГц ≤1,41 розетка фланцевая приборная Нет тип IX

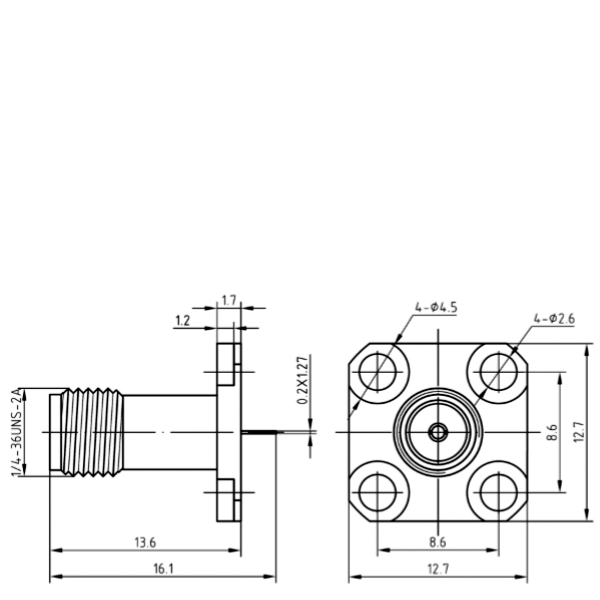

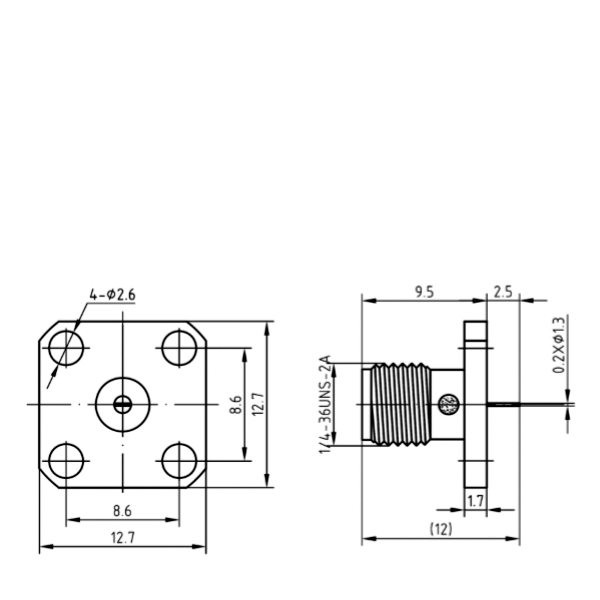

SMA-KFD32G 182D-0032 18 ГГц ≤1,23 Розетка приборная фланцевая фланец 12.7х12.7, L=2.5х0.2х1.3, нержавейка

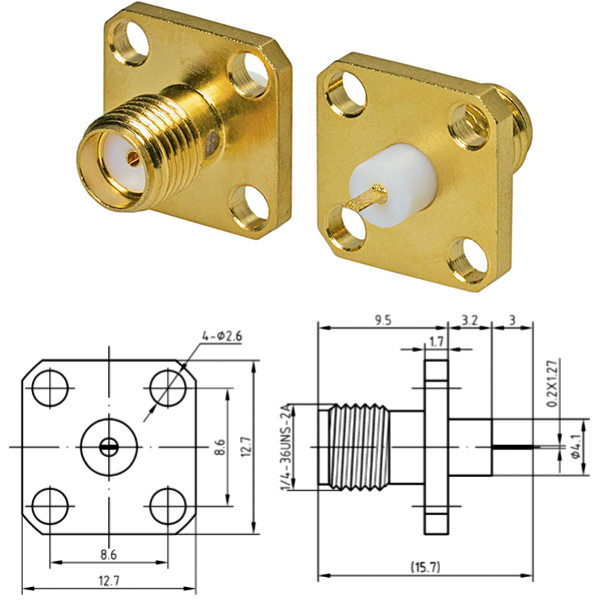

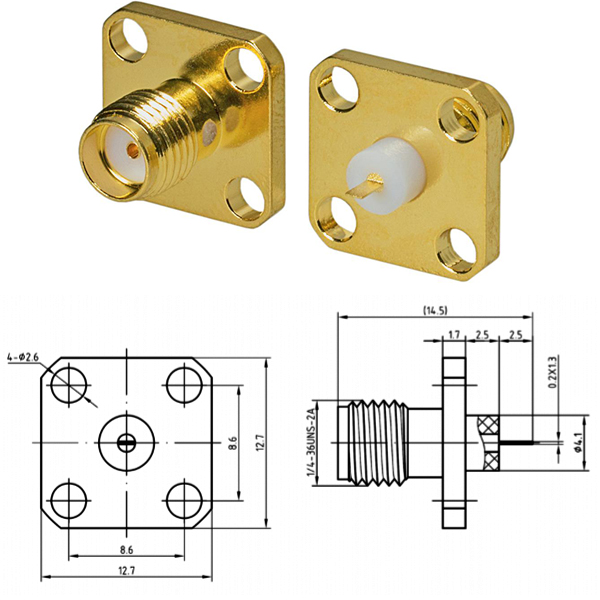

SMA-KFD421 182A-0421 18 ГГц ≤1,23 Розетка приборная фланцевая фланец 12.7х12.7, L1=2.5, L2=2.5х0.2х1.3
SMA-KFD422 182A-0422 18 ГГц ≤1,23 Розетка приборная фланцевая фланец 12.7х12.7, L1=3.2, L2=3.0х0.2х1.27
SMA-KFD428G 182D-0428 18 ГГц ≤1,23 Розетка на плату фланцевая фланец 12.7х12.7, L=2.5х0.2х1.27

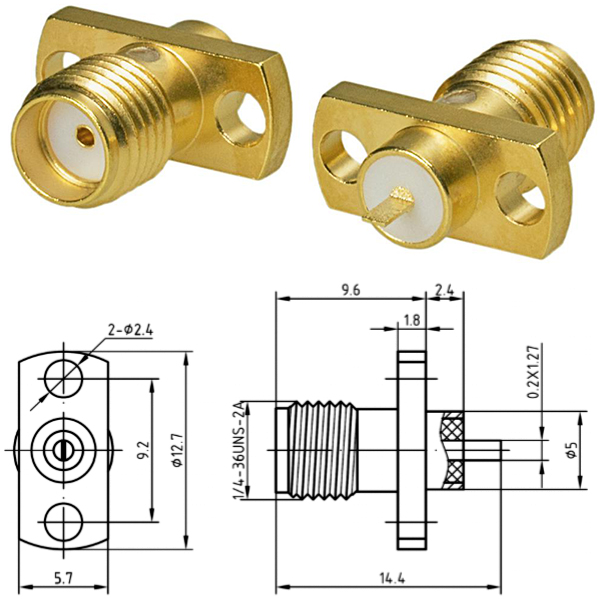

SMA-KFD445 182A-0445 18 ГГц ≤1,23 Розетка на плату фланцевая фланец 5.7х12.7, L1=2.4, L2= 2.4х0.2х1.27
