RG-316D

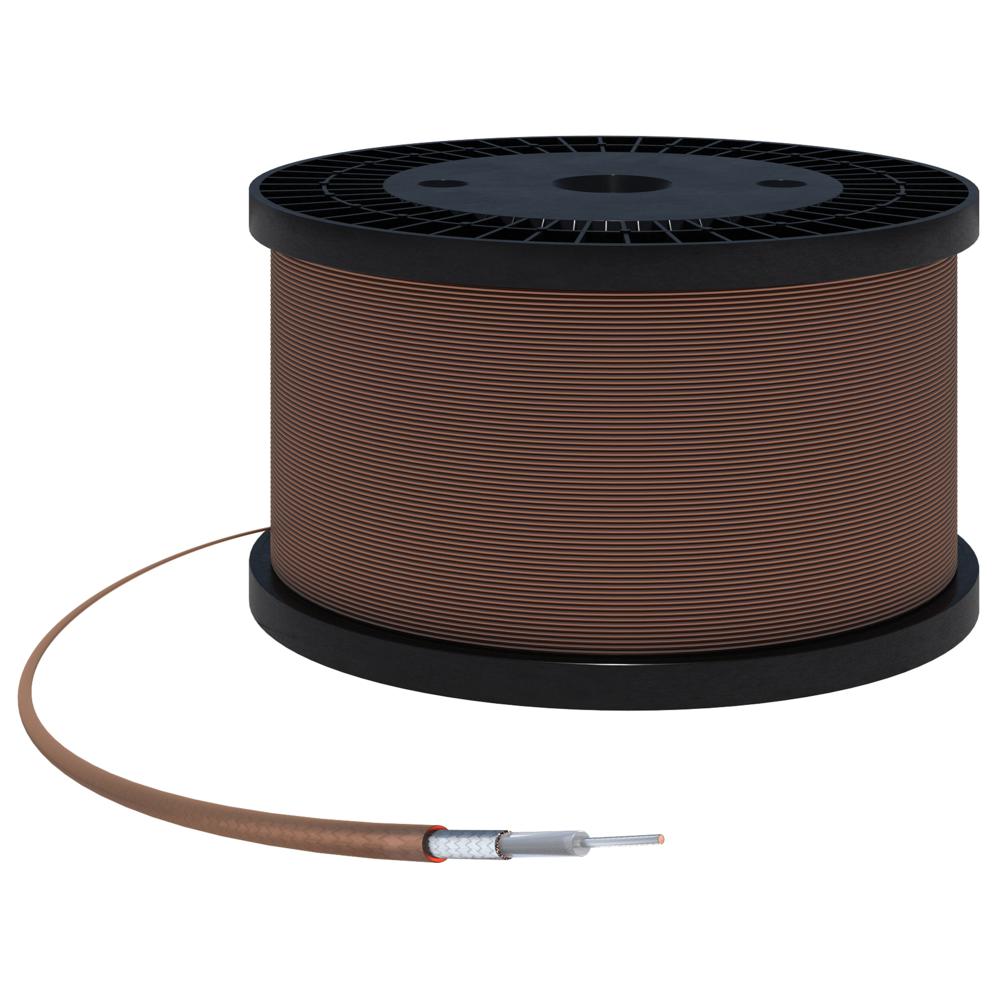

RG-316D - многожильный (7 жил) коаксиальный гибкий кабель, экранированный (экран - оплетка из меди, покрытой серебром). Диаметр кабеля 2,85 мм. Волновое сопротивление 50 Ом. Материал проводника - омедненная сталь, покрытая серебром; материал изолятора - политетрафторэтилен (Фторопласт-4).

Технические характеристики

Рабочая частота, ГГц 6 ГГц
Коэфф. затухания, дБ/м 2,76 дБ/м при 6,0 ГГц
Центр. проводник материал SPCW
Центр. проводник диаметр 0,51 мм
Центр. проводник число проволок 7х0,17 мм
Изолятор материал PTFE
Изолятор диаметр 1.52 мм
Внутр. экран материал SPC (оплетка)
Внутр. экран диаметр 1,9 мм
Внутр. экран плотность 93%
Внешний экран материал SPC (оплетка)
Внешний экран диаметр 2,3 мм
Внешний экран плотность 95%
Оболочка материал FEP
Оболочка диаметр 2,85 мм
