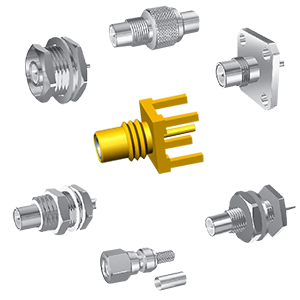

Соединители коаксиальные тип SMC

Серия SMС это миниатюрные коаксиальные соединители, разработанные согласно стандартам IEC60169-10, CECC 22140, и VG95286.

Соединители имеют небольшие размер и вес, надежное и легкое соединение, прекрасные технические характеристики.

Технические характеристики

Присоединительные размеры тип SMС
Волновое сопротивление 50Ω
Рабочее напряжение 250В
Напряжение пробоя диэлектрика 750В
Рабочая частота 10ГГц
Сопротивление изоляции ≥1000MΩ
Количество соединений ≥500
Температурный диапазон -65°C~+165°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Золото
Центральный контакт(вилка) Латунь Золото
Центральный контакт(розетка) Бронза бериллиевая Золото
Изолятор PTFE -
Обжимная втулка Сплав меди Никель или золото

Условные обозначения

  • SMС-1
  • _2
  • K3
  • W4
  • _5
  • B6
  • 27
1. Серия соединителя SMC
2. Волновое сопротивление 50 или Значение не указано -50Ω
75 - 75Ω
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

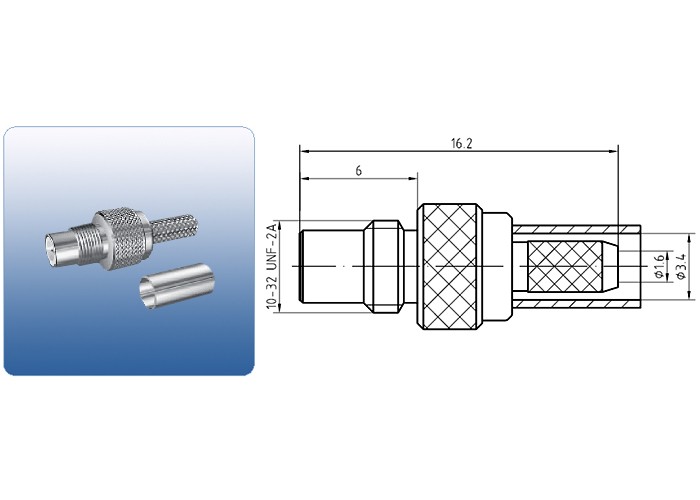

SMC-J2Y 161A-7501 10 ГГц ≤1,60 вилка кабельная прямая RG178/U -

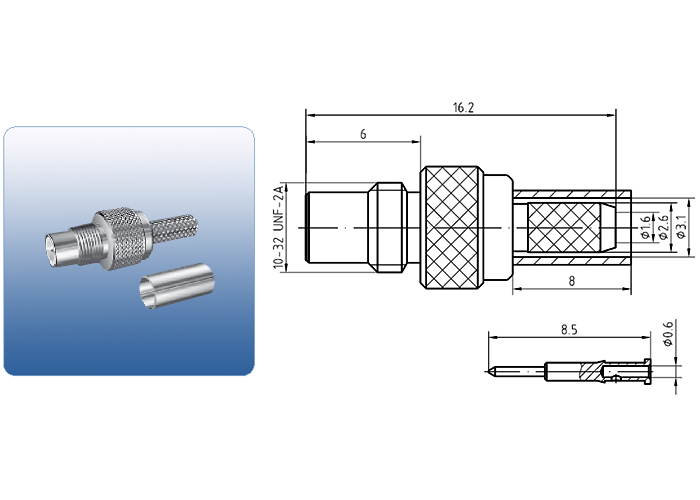

SMC-J3Y 161A-7502 10 ГГц ≤1,60 вилка кабельная прямая RG174A/U ,RG188A/U, RG316/U -
SMC-J2.5DY 161A-7503 10 ГГц ≤1,60 вилка кабельная прямая RG316D -
Вилки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

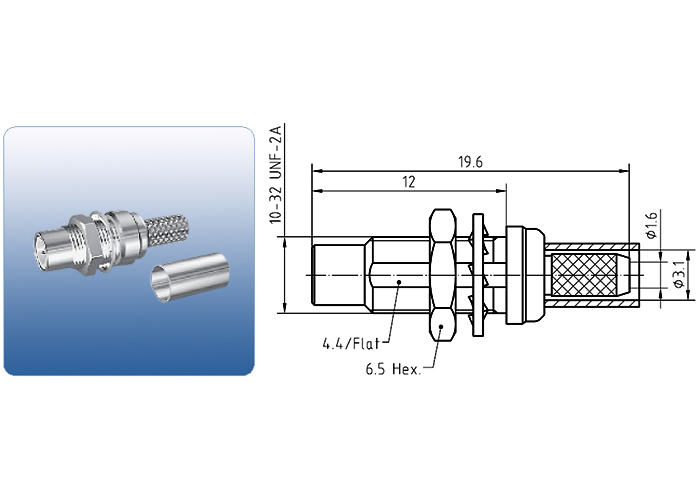

SMC-JY3 161A-2501 10 ГГц ≤1,60 вилка приборно-кабельная RG174A/U, RG188A/U, RG316/U -

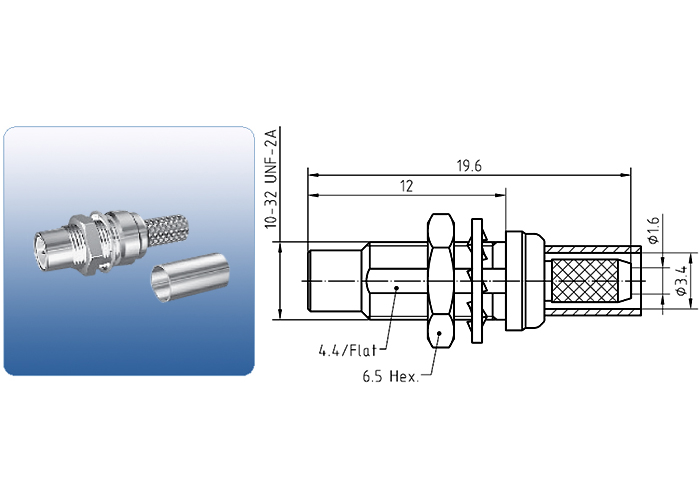

SMC-JY2.5D 161A-2502 10 ГГц ≤1,60 вилка приборно-кабельная RG316D -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

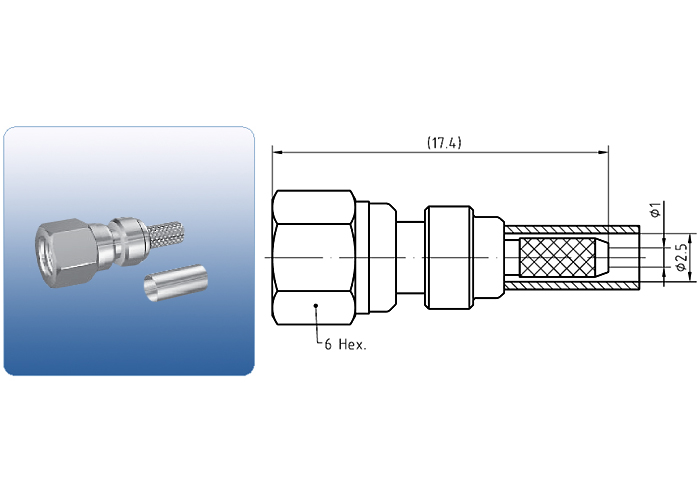

SMC-K2Y 162A-7501 10 ГГц ≤1,60 розетка кабельная прямая RG178/U -

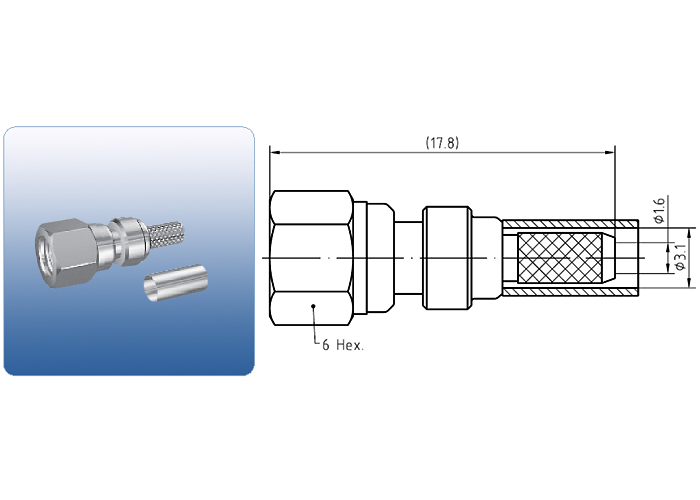

SMC-K3Y 162A-7502 10 ГГц ≤1,60 розетка кабельная прямая RG174A/U, RG188A/U, RG316/U -
SMC-K2.5DY 162A-7503 10 ГГц ≤1,60 розетка кабельная прямая RG316D -
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

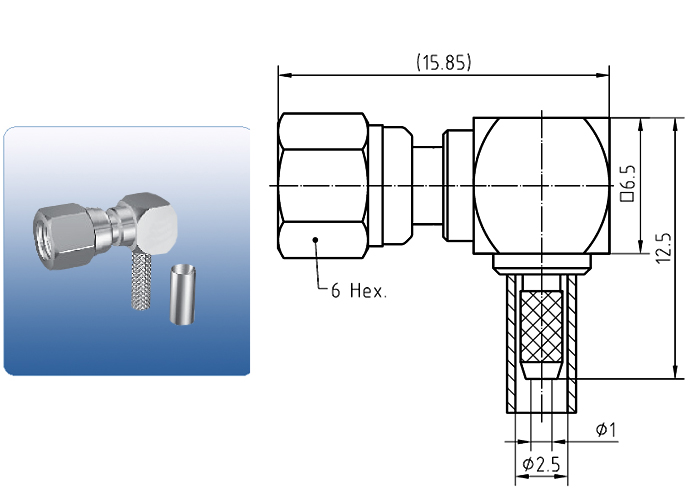

SMC-KW2 164A-7501 10 ГГц ≤1,70 розетка кабельная угловая RG178/U -

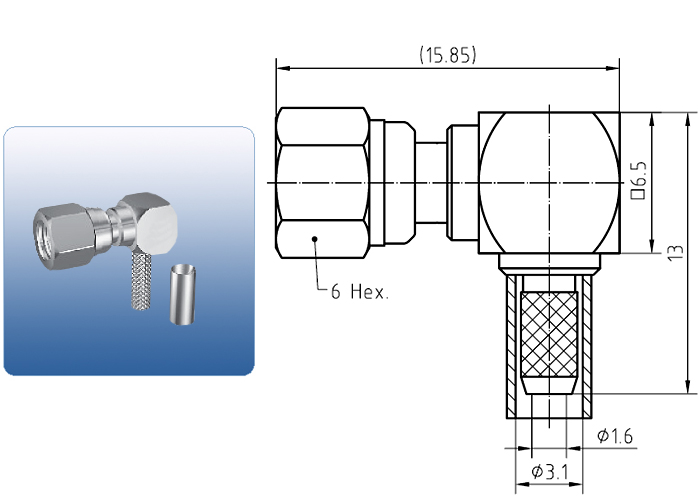

SMC-KW3 164A-7502 10 ГГц ≤1,70 розетка кабельная угловая RG174A/U, RG188A/U, RG316/U -

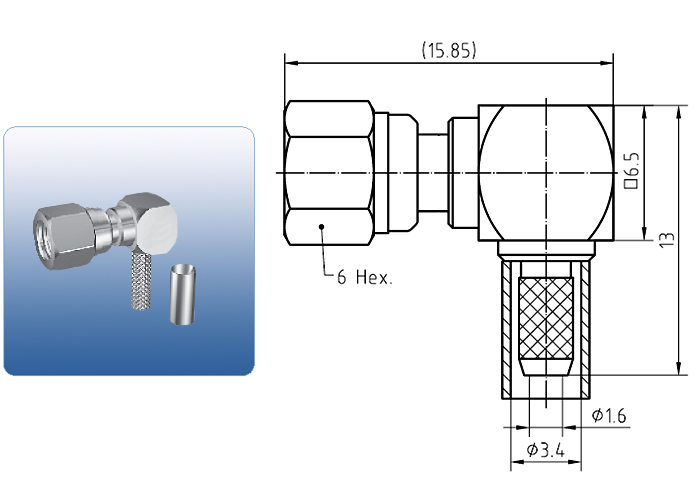

SMC-KW2.5D 164A-7503 10 ГГц ≤1,70 розетка кабельная угловая RG316D -

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

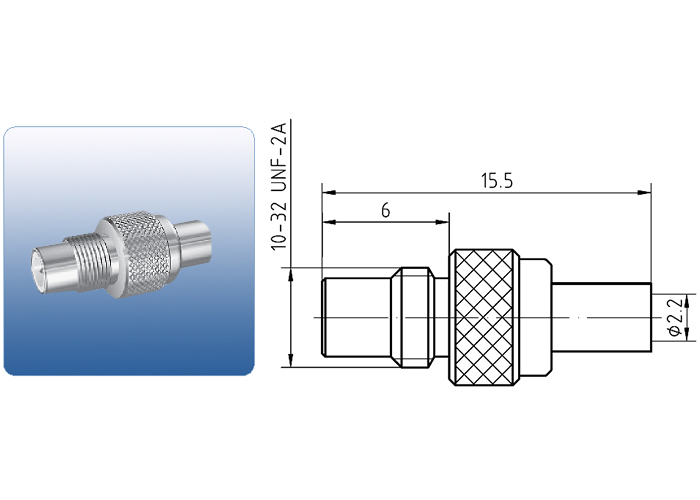

SMC-JB2 161A-7661 10 ГГц ≤1,58 вилка кабельная прямая UT086, RG405, 670-086, SF085 -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

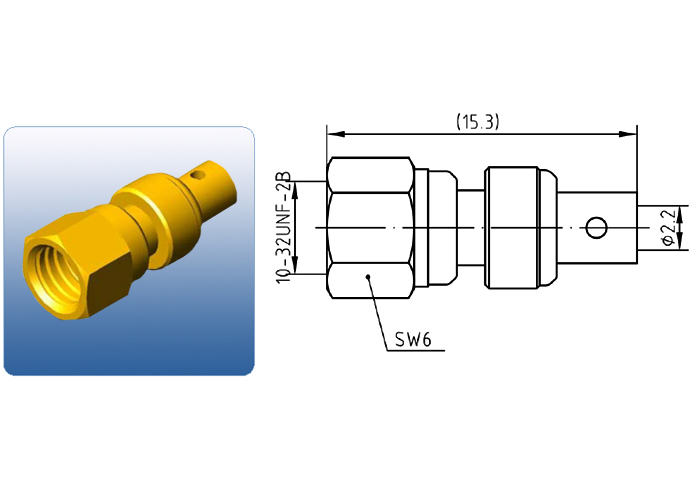

SMC-KB2 162A-7661 10 ГГц ≤1,25 розетка кабельная прямая UT086, RG405, 670-086, SF085 -
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

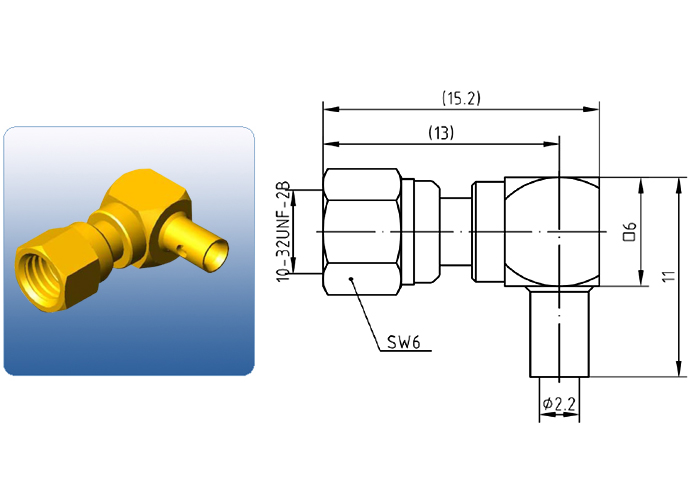

SMC-KWB2 164A-7661 10 ГГц ≤1,33 розетка кабельная угловая UT086, RG405, 670-086, SF085 -

Соединители для печатных плат

Вилки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

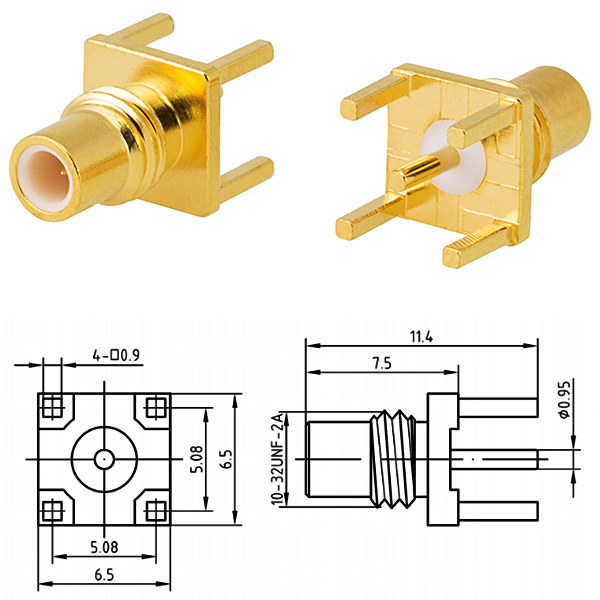

SMC-JHD 161A-4801 10 ГГц ≤1,25 вилка прямая на плату - -
Вилки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

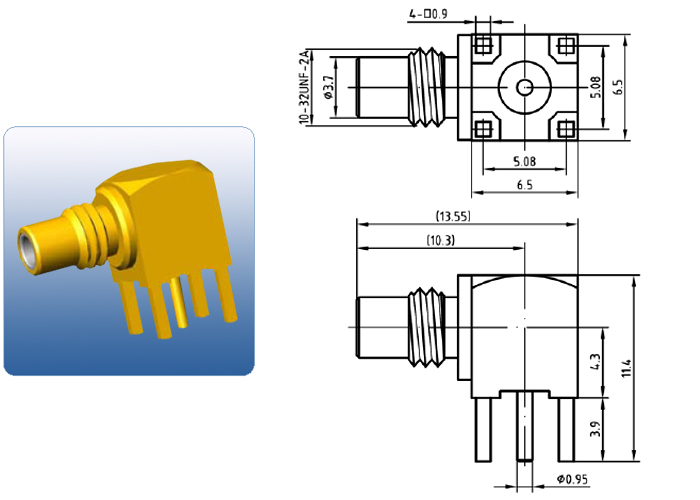

SMC-JWHD 163A-4801 10 ГГц ≤1,33 вилка угловая на плату - -
Розетки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

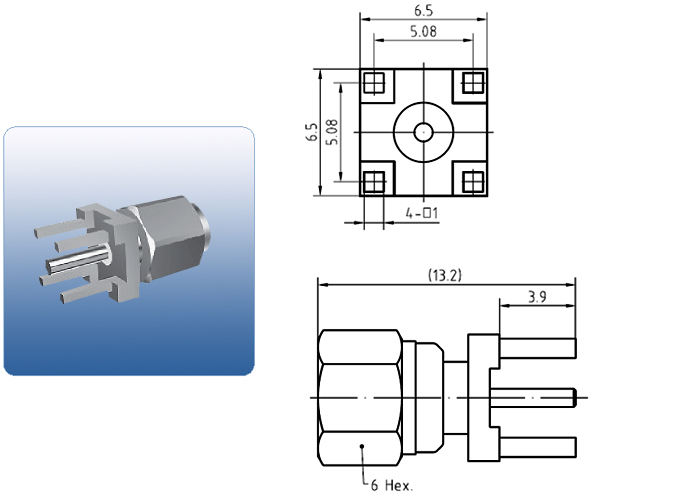

SMC-KHD 162A-4801 10 ГГц ≤1,58 розетка прямая на плату - -
Розетки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

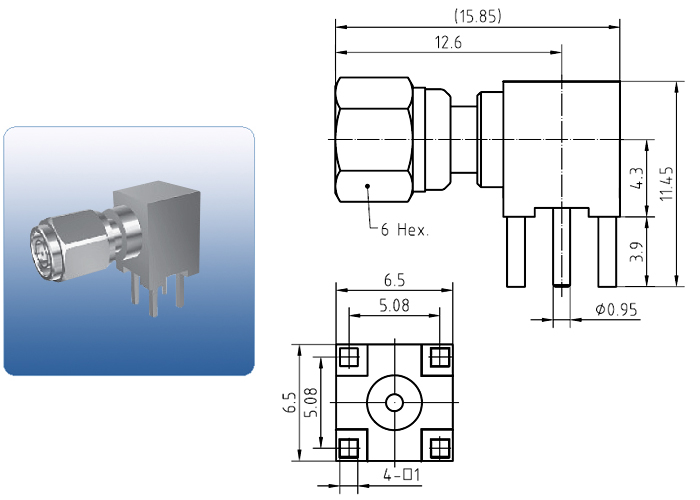

SMC-KWHD 164A-4801 10 ГГц ≤1,70 розетка угловая на плату - -

Соединители приборные фланцевые

Вилки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

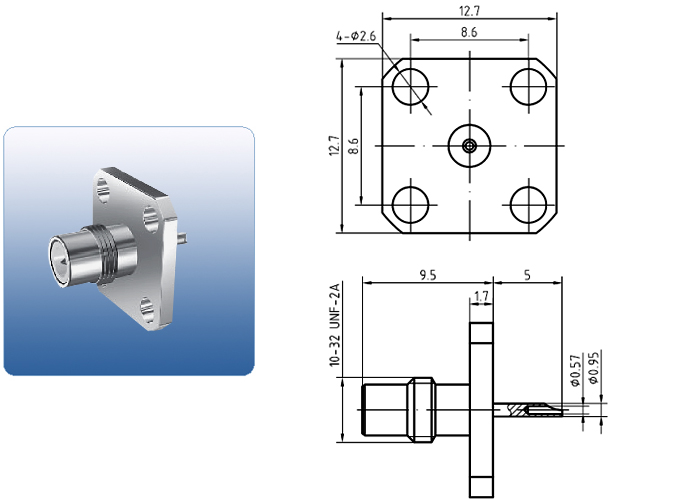

SMC-JFD 161A-0001 10 ГГц ≤1,58 вилка приборная фланцевая - -

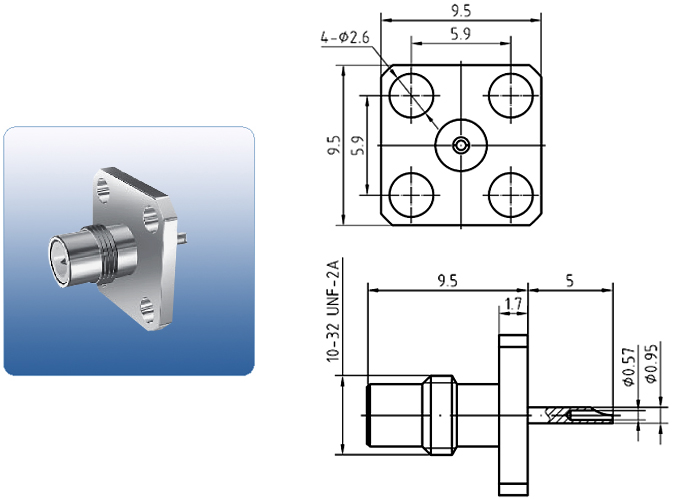

SMC-JFD1 161A-0002 10 ГГц ≤1,58 вилка приборная фланцевая - -

Соединители приборные, крепление гайкой

Вилки приборные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

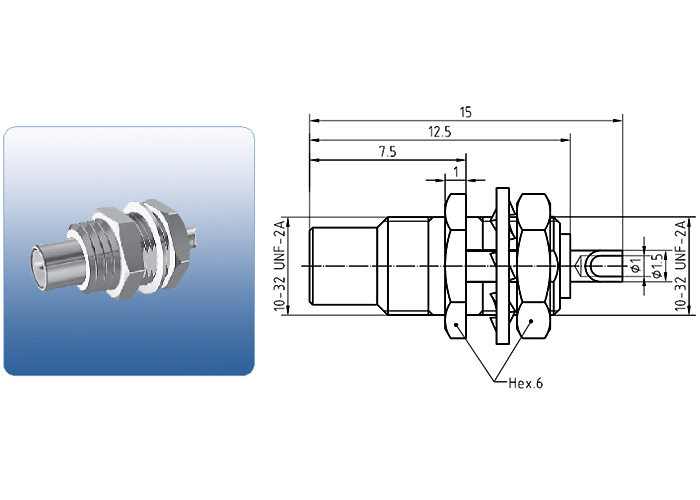

SMC-JY 161A-2801 10 ГГц ≤1,58 вилка приборная прямая - -

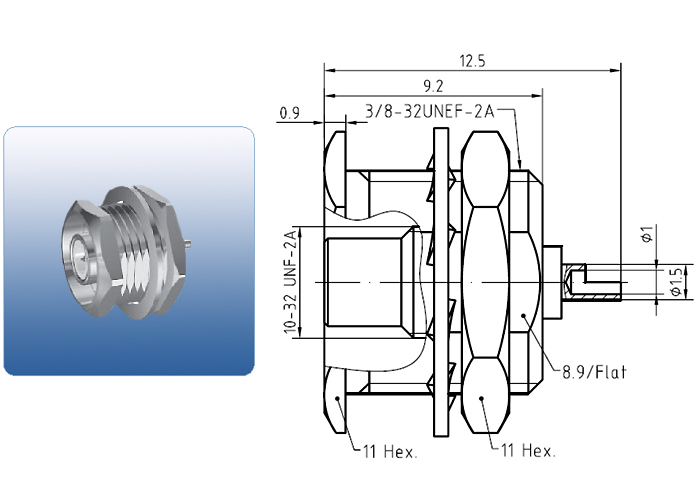

SMC-JYA 161A-2802 10 ГГц ≤1,58 вилка приборная прямая - -

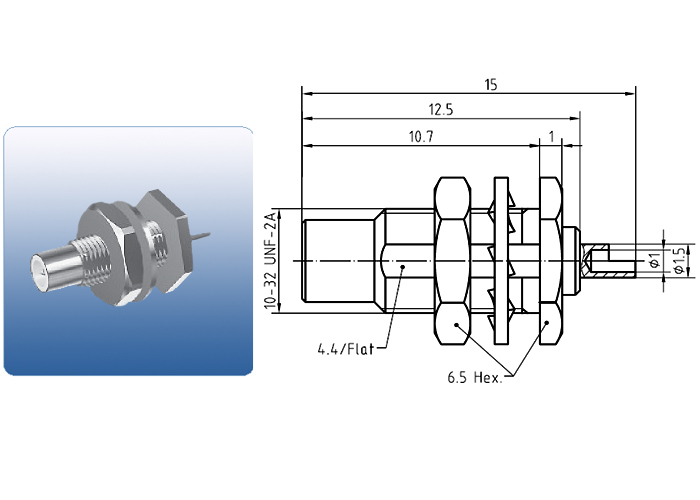

SMC-JYB 161A-2803 10 ГГц ≤1,58 вилка приборная прямая - -

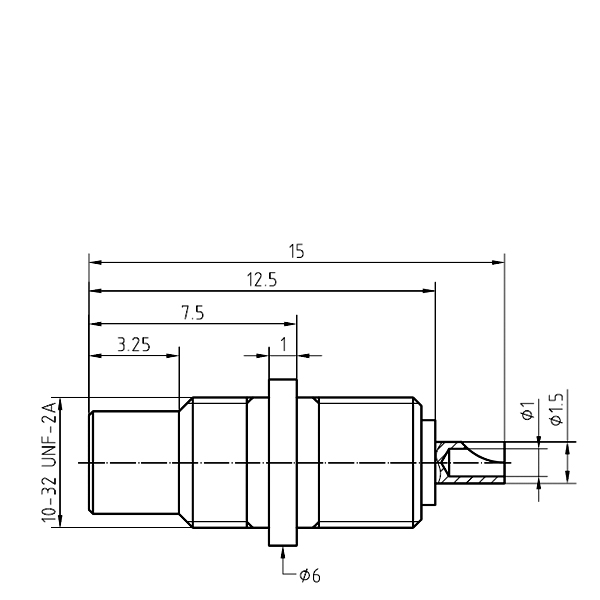

SMC-JY1 AE99141493 10 ГГц ≤1,58 вилка приборная прямая - -
