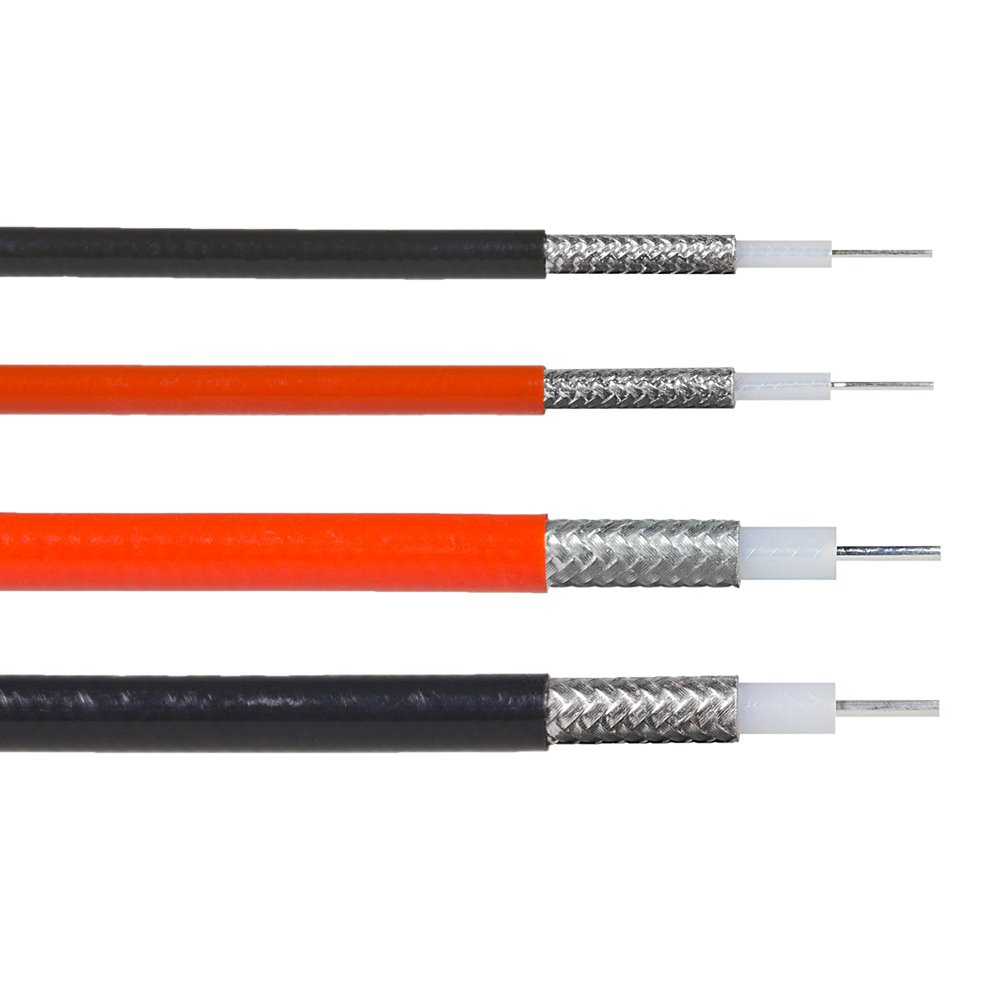

Полужесткие кабели

Полужесткие кабели  - это современные кабели с пропаянной оплеткой, работающие в диапазоне частот до 40ГГц.
Кабели с пропаянной оплеткой более технологичны, чем кабели с экраном из медной трубки.
Полужесткие кабели нашли широкое применение в спецаппаратуре ВЧ и СВЧ диапазонов.

Материалы проводников

Код Описание
ALMYLAR алюминиево-майларовая лента
BC чистая медь
SPC медь, покрытая серебром
SPCW омедненная сталь, покрытая серебром
TPC, ТС медь, покрытая оловом

Материалы изолятора

Код Описание
FEP фторэтилен-пропилен (Фторопласт-4МБ)
PE полиэтилен
PTFE политетрафторэтилен (Фторопласт-4)
PVC поливинилхлорид
SSPE полужесткий полиэтилен
XLPE сшитый полиэтилен

Кабели с волновым сопротивлением 100 Ом

Кабели серии SF
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
SF-141 20,0 ГГц 2,49 дБ/м на частоте 20,0 ГГц SPCW (омедненная сталь, покрытая серебром)
0,28 мм
1
PTFE (политетрафторэтилен)
2,99 мм


TC (медь, покрытая оловом)
3,58 мм
100%
нет

Кабели с волновым сопротивлением 50 Ом

Кабели SUCOFORM (экран - полужесткая пропаянная оплетка)
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
SUCOFORM 141 20,0 ГГц 2,30 дБ/м при 20,0 ГГц SPCW
0,95 мм
1
PTFE
2,95 мм
-
-
-
TC (оплетка)
3,58 мм
100%
-
-
SUCOFORM 86 FEP 20,0 ГГц 4,27 дБ/м при 20,0 ГГц SPCW
0,53 мм
1
PTFE
1,65 мм
-
-
-
TC (оплетка)
2,10 мм
100%
FEP
2,5 мм
Кабели серии RG
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
RG-402 20,0 ГГц 2,10 дБ/м при 18,0 ГГц SPCW
0,94 мм
1
PTFE
2,97мм
SPCS (спиральная лента)
3,25 мм
100%
SPC (оплетка)
3,58 мм
97%
FEP
4,14 мм
RG-402SS LLC SE20 20,0 ГГц 1,89 дБ/м на частоте 20,0 ГГц SPCW (омедненная сталь, покрытая серебром)
0,94 мм
1
LD PTFE (политетрафторэтилен низкой плотности)
2,80 мм
SPCS (медь, покрытая серебром)
3,05 мм
SPC (медь, покрытая серебром)
3,37 мм
FEP (фторэтилен-пропилен синего цвета)
4,15 мм
RG-405 20,0 ГГц 3,80 дБ/м при 20,0 ГГц SPCW
0,51 мм
1
PTFE
1,63 мм
SPCS (спиральная лента)
1,80 мм
100%
SPC (оплетка)
2,18 мм
97%
FEP
2,64 мм
Кабели серии SF (экран - полужесткая пропаянная оплетка)
Наименование Раб. частота, ГГц Коэфф. затухания, дБ/м Центр. проводник Изолятор Внутр. экран Внешний экран Оболочка
Мат-л
Диаметр
Число проволок
Мат-л
Диам.
Мат-л
Диам.
Плотность
Мат-л
Диам.
Плотность
Мат-л
Диам.
SF-047 20,0 ГГц 5,87 дБ/м при 20ГГц SPCW
0,29 мм
1
PTFE
0,94 мм
-
-
-
ТС (оплетка)
1,19 мм
100%
-
-
SF-085 20,0 ГГц 4,27 дБ/м при 20 ГГц SPCW
0,53 мм
1
PTFE
1,65 мм
-
-
-
TC (оплетка)
2,16 мм
100%
-
-
SF-085 FEP 20,0 ГГц 4,27 дБ/м при 20ГГц SPCW
0,53 мм
1
PTFE
1,65 мм
-
-
-
TC (оплетка)
2.16 мм
100%
FEP
2,50 мм
SF-100 FEP 18,0 ГГц 2,82 при 18 ГГц SPC
0,70 мм
1
PTFE
2,22 мм
-
-
-
ТС (оплетка)
2,86 мм
100%
FEP
3,35 мм
SF-141 20,0 ГГц 2,30 дБ/м при 20 ГГц SPCW
0,94 мм
1
PTFE
2,95 мм
-
-
-
TC (оплетка)
3,58 мм
100%
-
-
SF-141 FEP 20,0 ГГц 2,30 дБ/м при 20 ГГц SPCW
0,94 мм
1
PTFE
2,95 мм
-
-
-
TC (оплетка)
3,58 мм
100%
FEP
4,10 мм
SF-250 18,0 ГГц 1,55 дБ/м при 18ГГц SPC
1,63 мм
1
PTFE
5,31 мм
-
-
-
TC (оплетка)
6,35 мм
100%
-
-
SF-250 FEP 18,0 ГГц 1,55 при 18 ГГц SPC
1,63 мм
1
PTFE
5,31 мм
-
-
-
TP
6,35 мм
100%
FEP (синий)
6,80 мм
