Межканальные прецизионные переходы

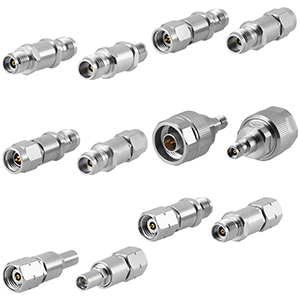

Межканальные прецизионные переходы фото
Коаксиальные переходы предназначены для соединения СВЧ-устройств разных трактов.

Корпуса переходов изготовлены из латуни, покрытой износостойким серебром, центральный контакт – фосфорная бронза, покрытая золотом. Изолятор-фторопласт.

Материалы и конструкция обеспечивают значительное число циклов сочленения и стабильность параметров.

Переходы разработаны и соответствуют всем требованиям по техническим параметрам и износостойкости.

Межканальные переходы 50 Ом

Межканальные прецизионные переходы 2.4 мм/2.92 мм
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

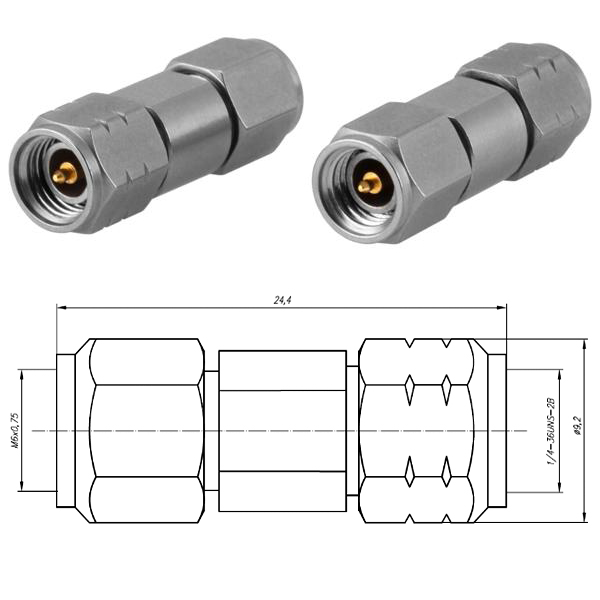

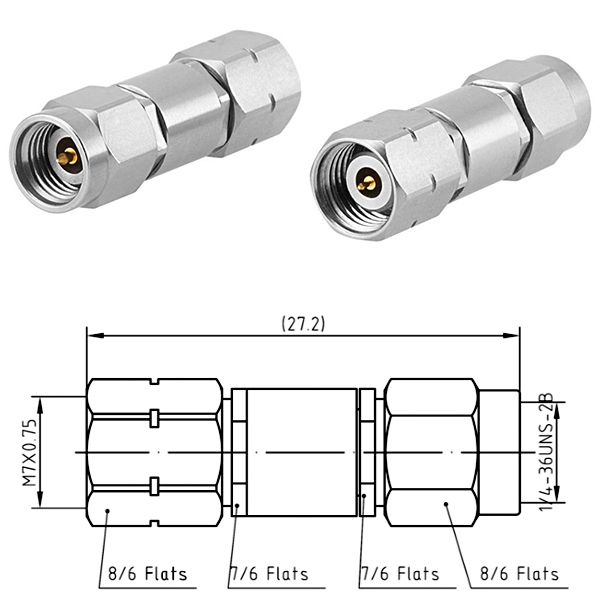

2.4/2.92-JJ вилка 2.4 мм - вилка 2.92 мм AE821390 40 ГГц ≤1,15 прямой

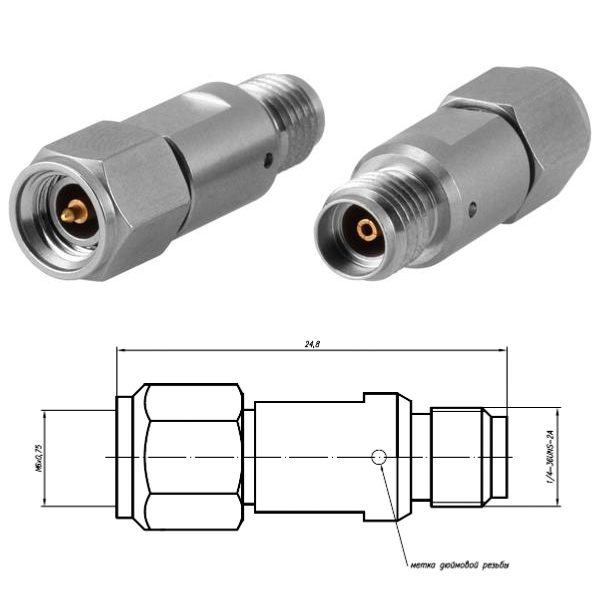

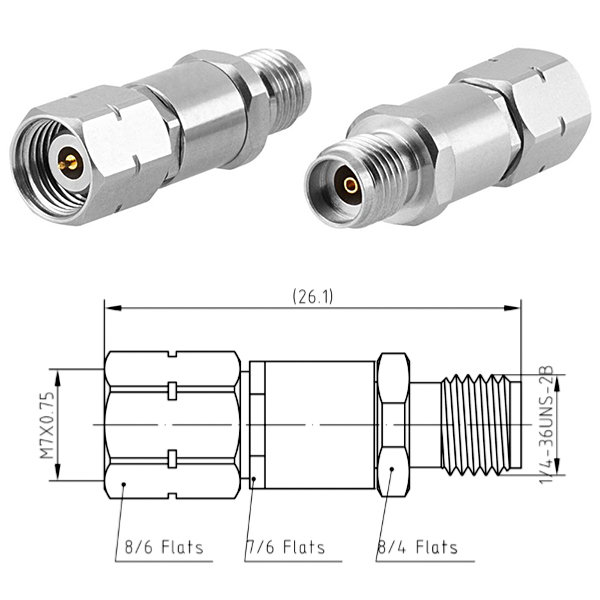

2.4/2.92-JK вилка 2.4 мм - розетка 2.92 мм AE821394 40 ГГц ≤1,15 прямой

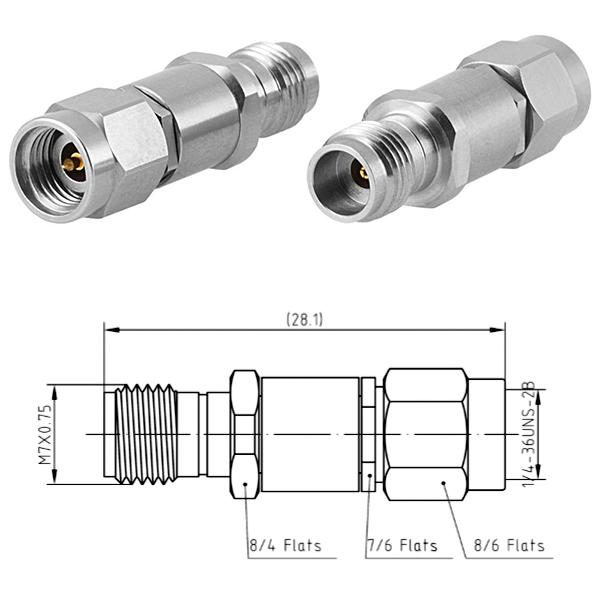

2.4/2.92-KJ розетка 2.4 мм - вилка 2.92 мм AE821392 40 ГГц ≤1,15 прямой

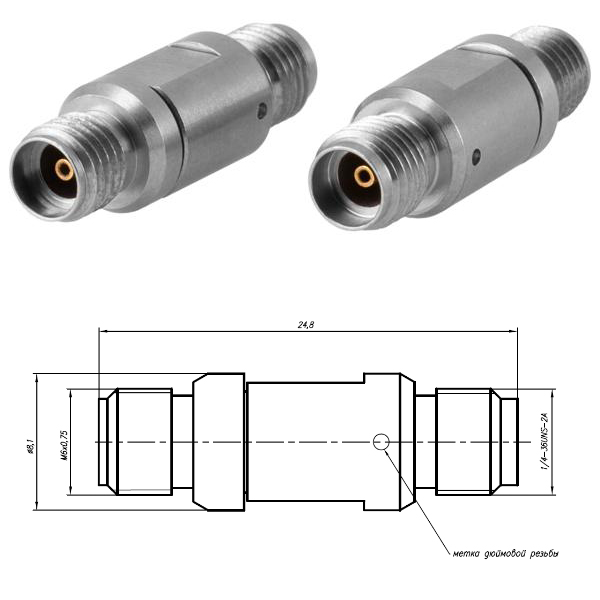

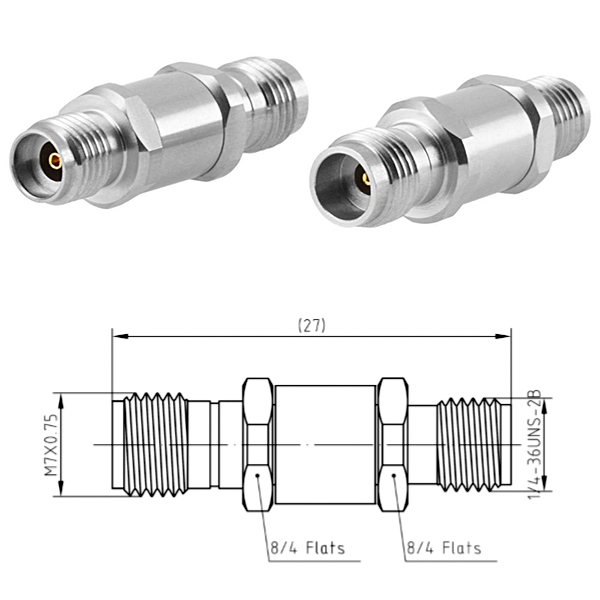

2.4/2.92-KK розетка 2.4 мм - розетка 2.92 мм AE99141544 40 ГГц ≤1,15 прямой

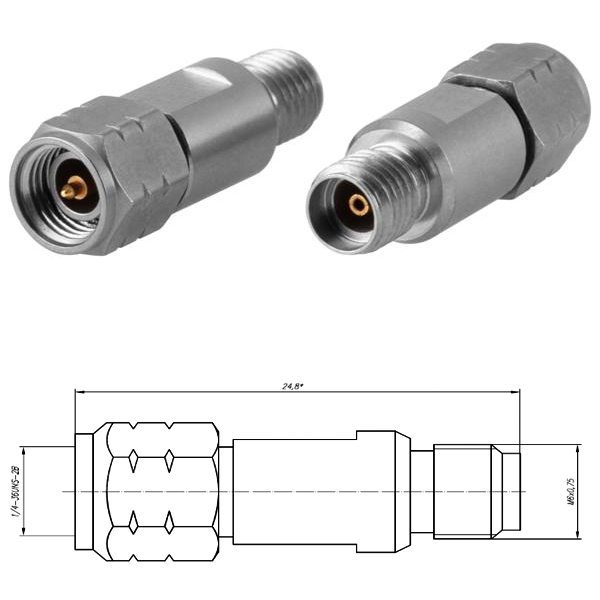

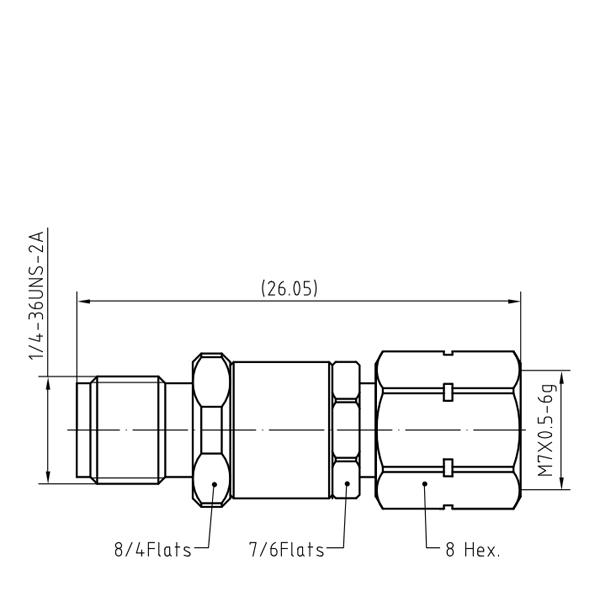

2.92/2.4-JKG вилка 2.92 мм - розетка 2.4 мм 40 ГГц ≤1,20 прямой

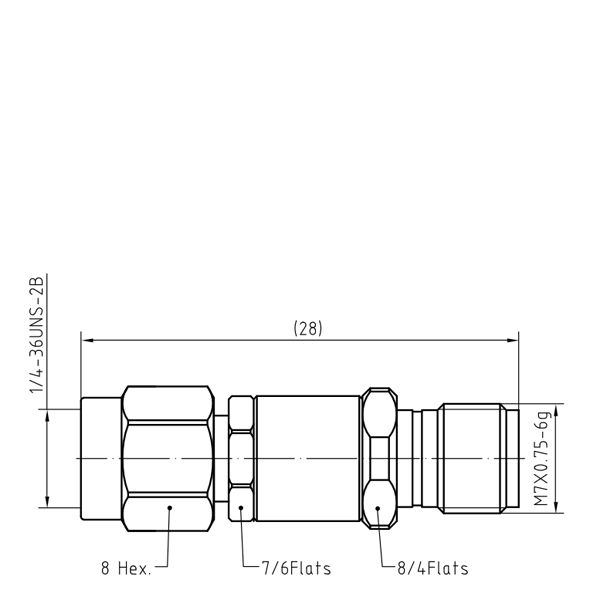

2.92/2.4-KJG розетка 2.92 мм - вилка 2.4 мм 40 ГГц ≤1,20 прямой
Межканальные прецизионные переходы 2.4 мм/3.5 мм
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

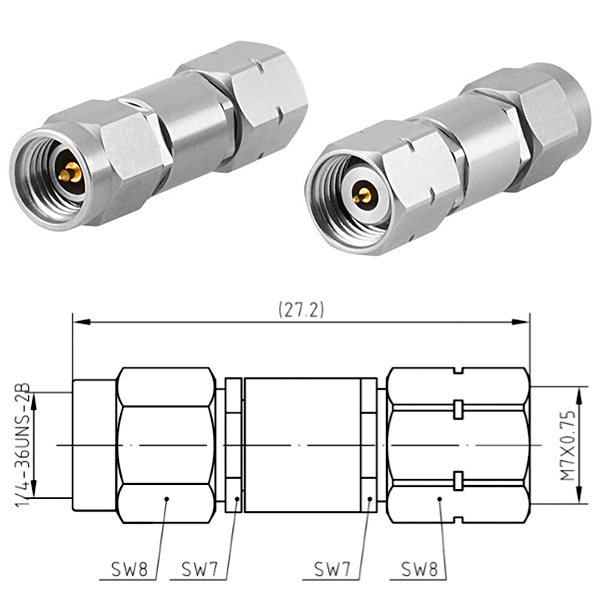

2.4 мм/3.5 мм - JJ вилка 2.4 мм - вилка 3.5 мм AE99107111 26,5 ГГц ≤1,12 прямой

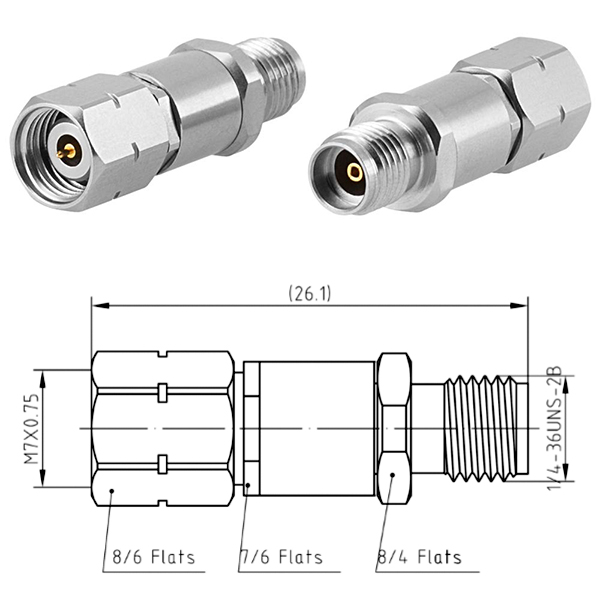

2.4 мм/3.5 мм - JK вилка 2.4 мм - розетка 3.5 мм AE99141546 26,5 ГГц ≤1,12 прямой

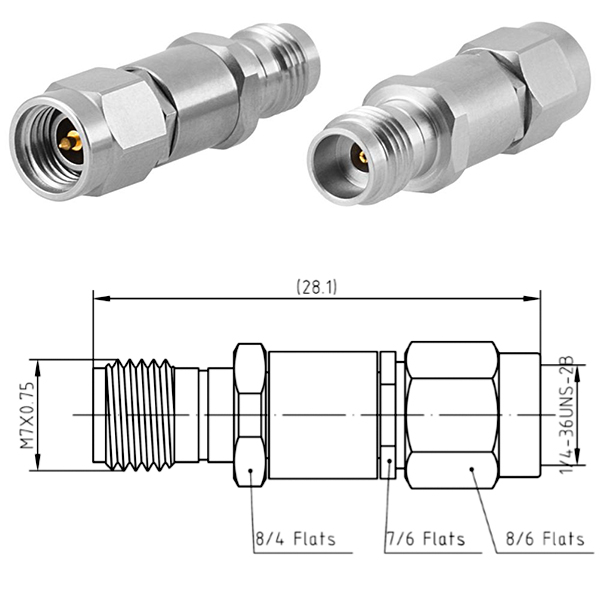

2.4 мм/3.5 мм - KJ розетка 2.4 мм - вилка 3.5 мм AE99141548 26,5 ГГц ≤1,12 прямой

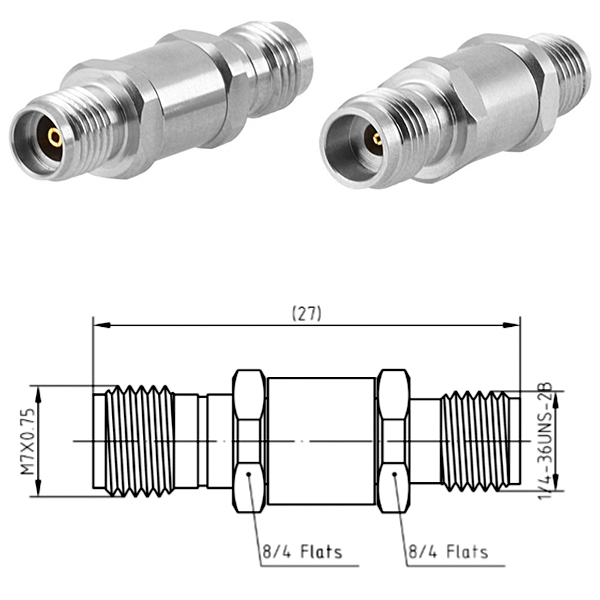

2.4 мм/3.5 мм - KK розетка 2.4 мм - розетка 3.5 мм AE99141547 26,5 ГГц ≤1,12 прямой

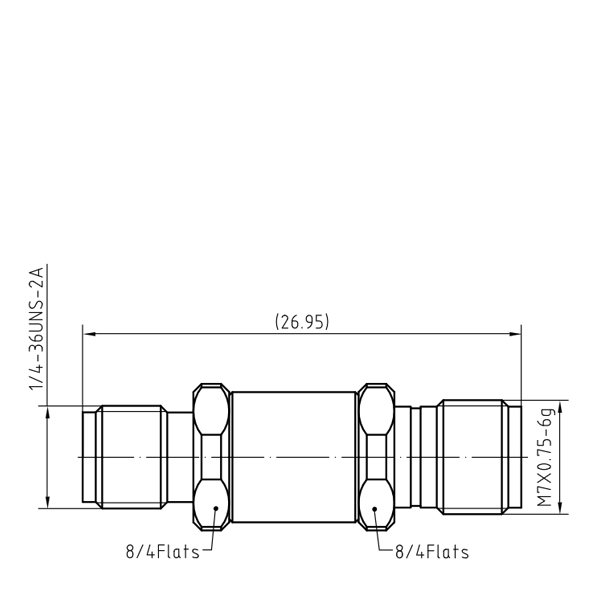

3.5/2.4-KKG розетка 3.5 мм - розетка 2.4 мм ≤1,20 прямой
Межканальные прецизионные переходы 2.4 мм/SMP
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

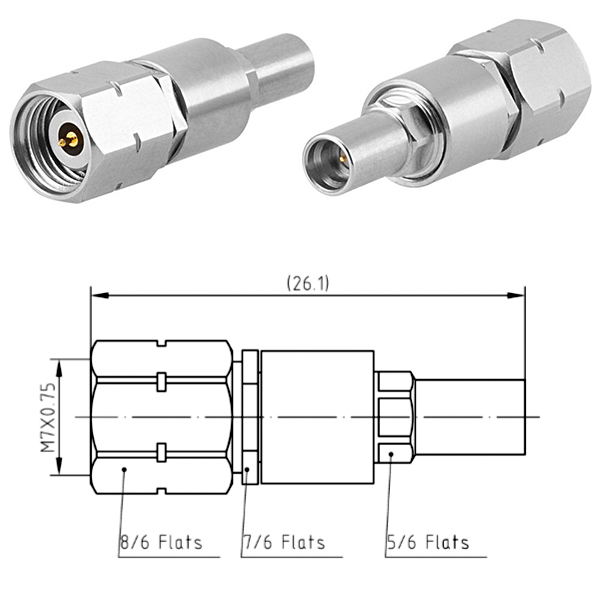

2.4 мм/SMP-JJL вилка 2.4 мм - вилка тип SMP 2.4/SMP-JJL 40 ГГц ≤1,25 прямой

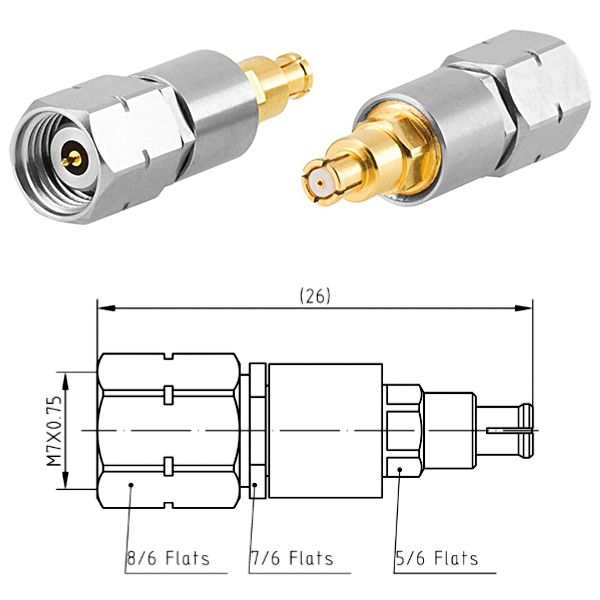

2.4 мм/SMP-JKG вилка 2.4 мм - розетка тип SMP 2.4/SMP-JKG 40 ГГц ≤1,25 прямой

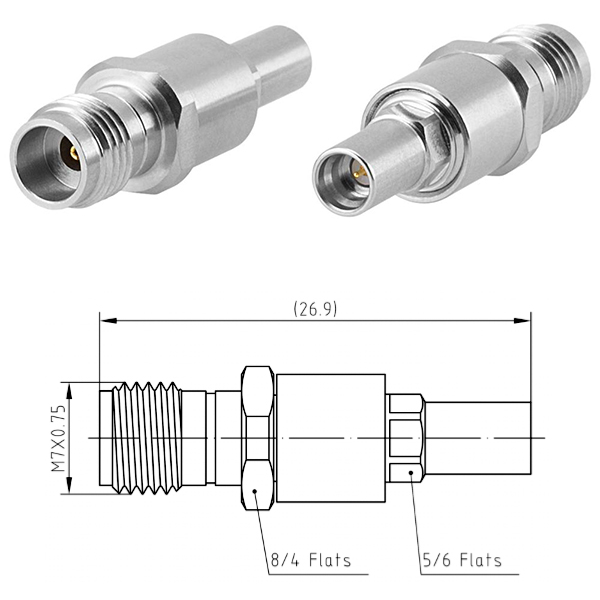

2.4 мм/SMP-KJL розетка 2.4 мм - вилка тип SMP 2.4/SMP-KJL 40 ГГц ≤1,25 прямой

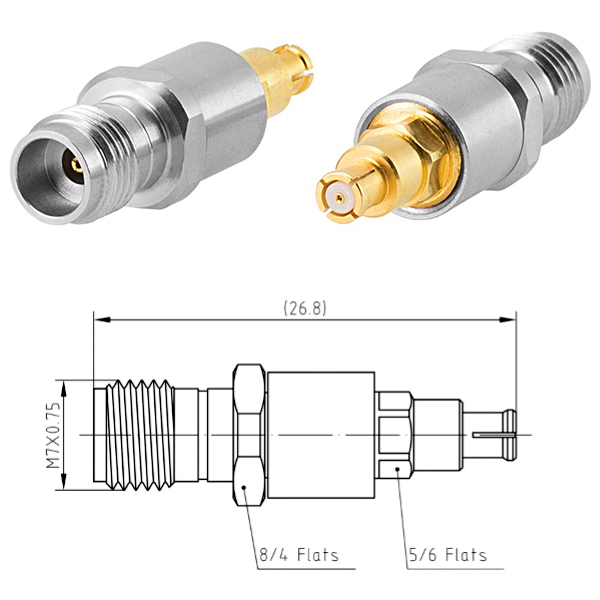

2.4 мм/SMP-KKG розетка 2.4 мм - розетка тип SMP 2.4/SMP-KKG 40 ГГц ≤1,25 прямой
Межканальные прецизионные переходы 2.92 мм/SMP
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

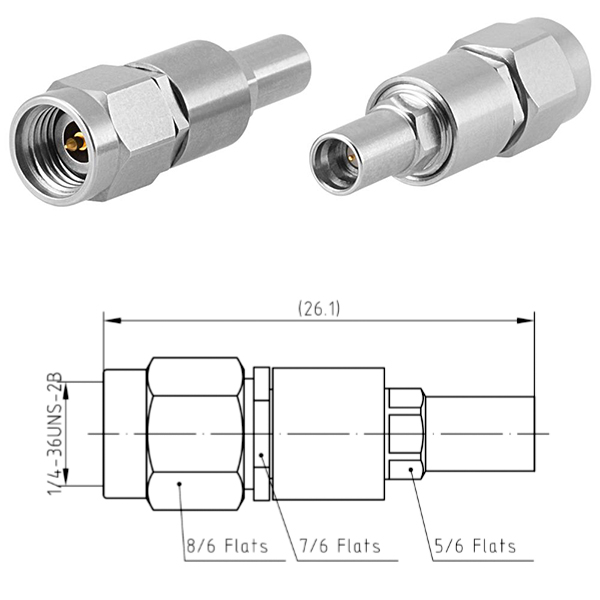

2.92 мм/SMP-JJL вилка 2.92 мм - вилка тип SMP 2.92/SMP-JJL 40 ГГц ≤1,25 прямой

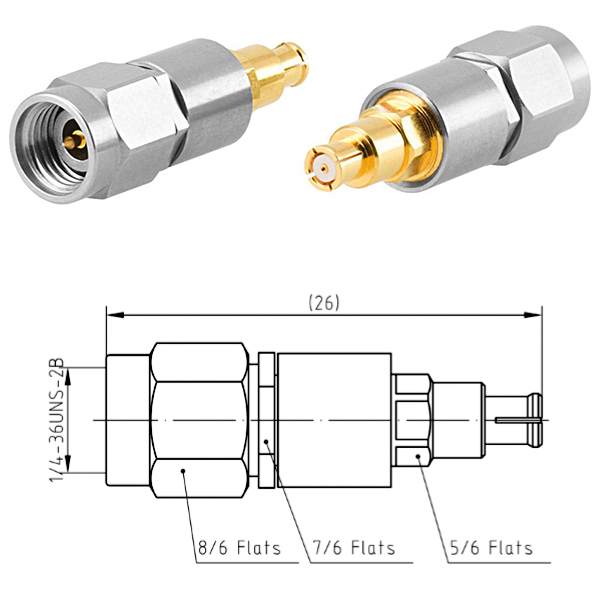

2.92 мм/SMP-JKG вилка 2.92 мм - розетка тип SMP 2.92/SMP-JKG 40 ГГц ≤1,25 прямой

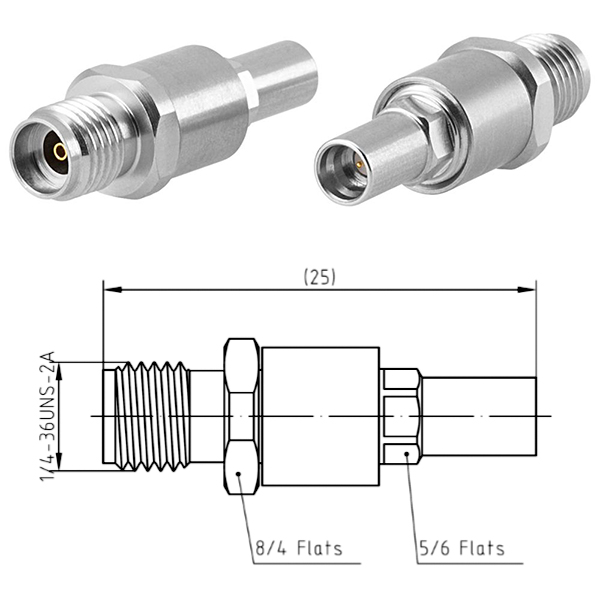

2.92 мм/SMP-KJL розетка 2.92 мм - вилка тип SMP 2.92/SMP-KJL 40 ГГц ≤1,25 прямой

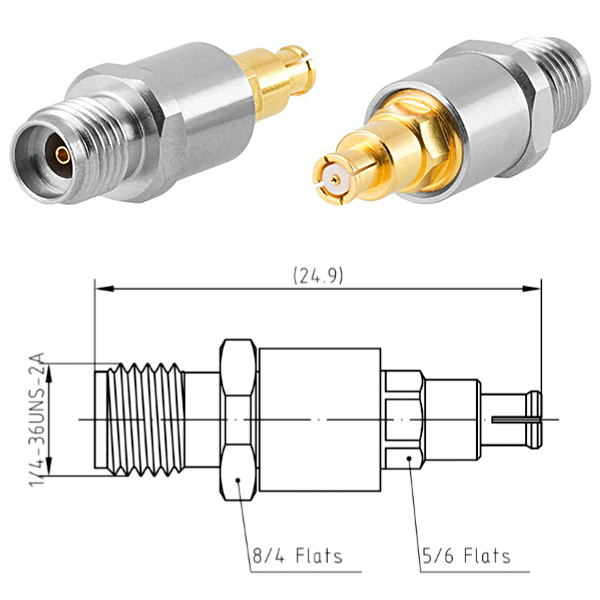

2.92 мм/SMP-KKG розетка 2.92 мм - розетка тип SMP 2.92/SMP-KKG 40 ГГц ≤1,25 прямой
Межканальные прецизионные переходы 3.5 мм/SMP
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

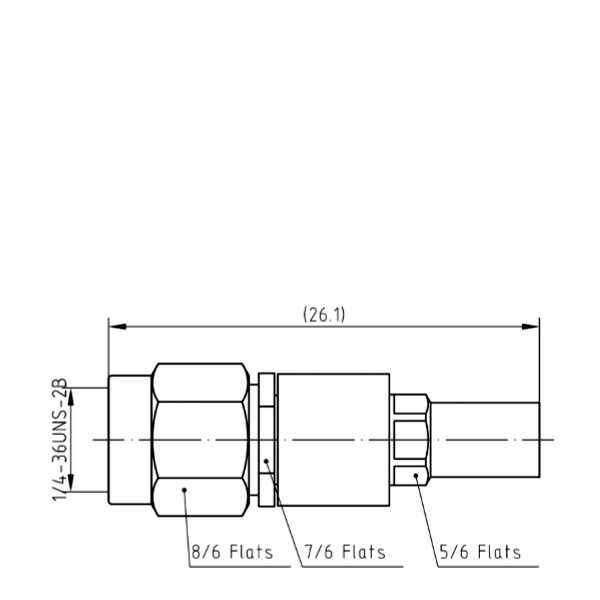

3.5 мм/SMP-JJL вилка 3.5 мм - вилка тип SMP 3.5/SMP-JJL 26,5 ГГц ≤1,22 прямой

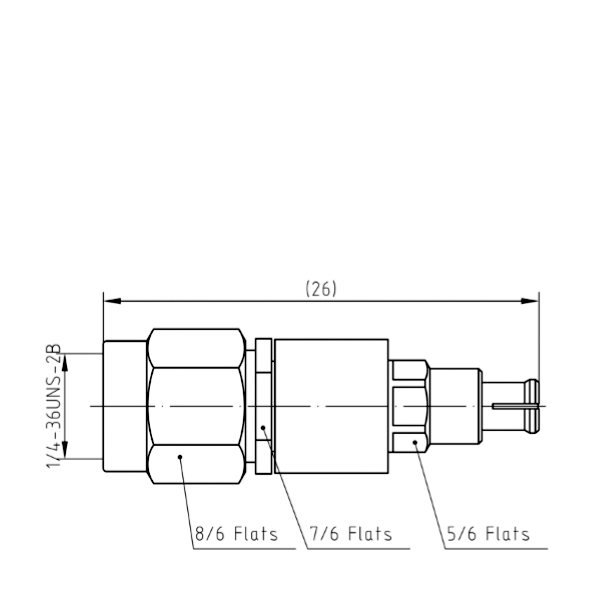

3.5 мм/SMP-JKG вилка 3.5 мм - розетка тип SMP 3.5/SMP-JKG 26,5 ГГц ≤1,22 прямой

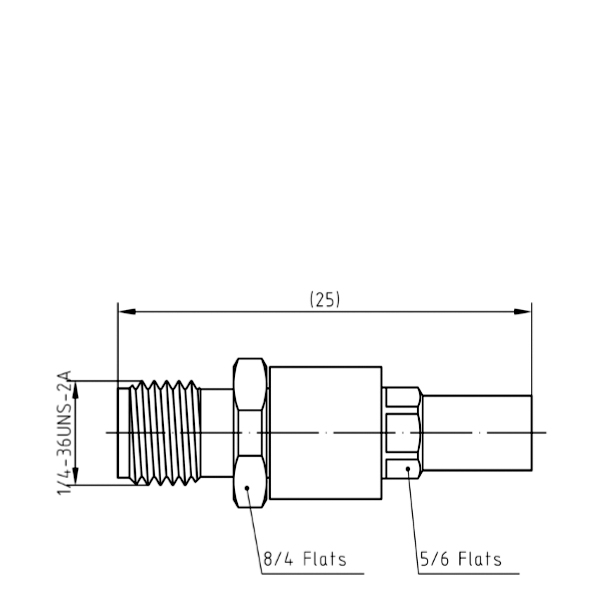

3.5 мм/SMP-KJL розетка 3.5 мм - вилка тип SMP 3.5/SMP-KJL 26,5 ГГц ≤1,22 прямой

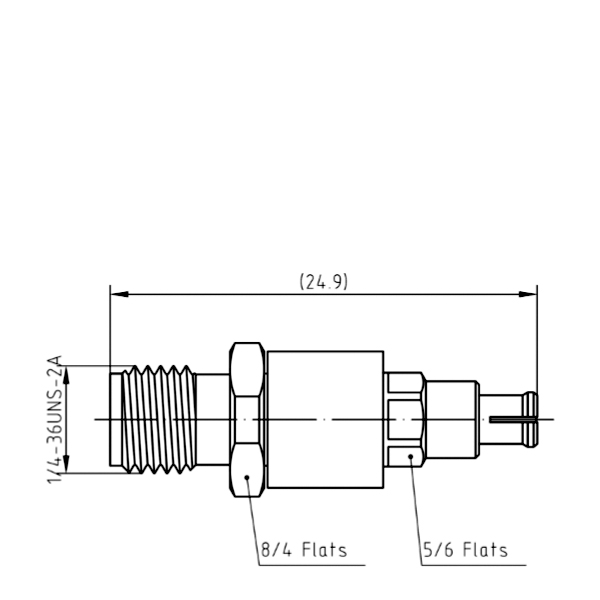

3.5 мм/SMP-KKG розетка 3.5 мм - розетка тип SMP 3.5/SMP-KKG 26,5 ГГц ≤1,22 прямой
Межканальные прецизионные переходы N - 3.5 мм
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

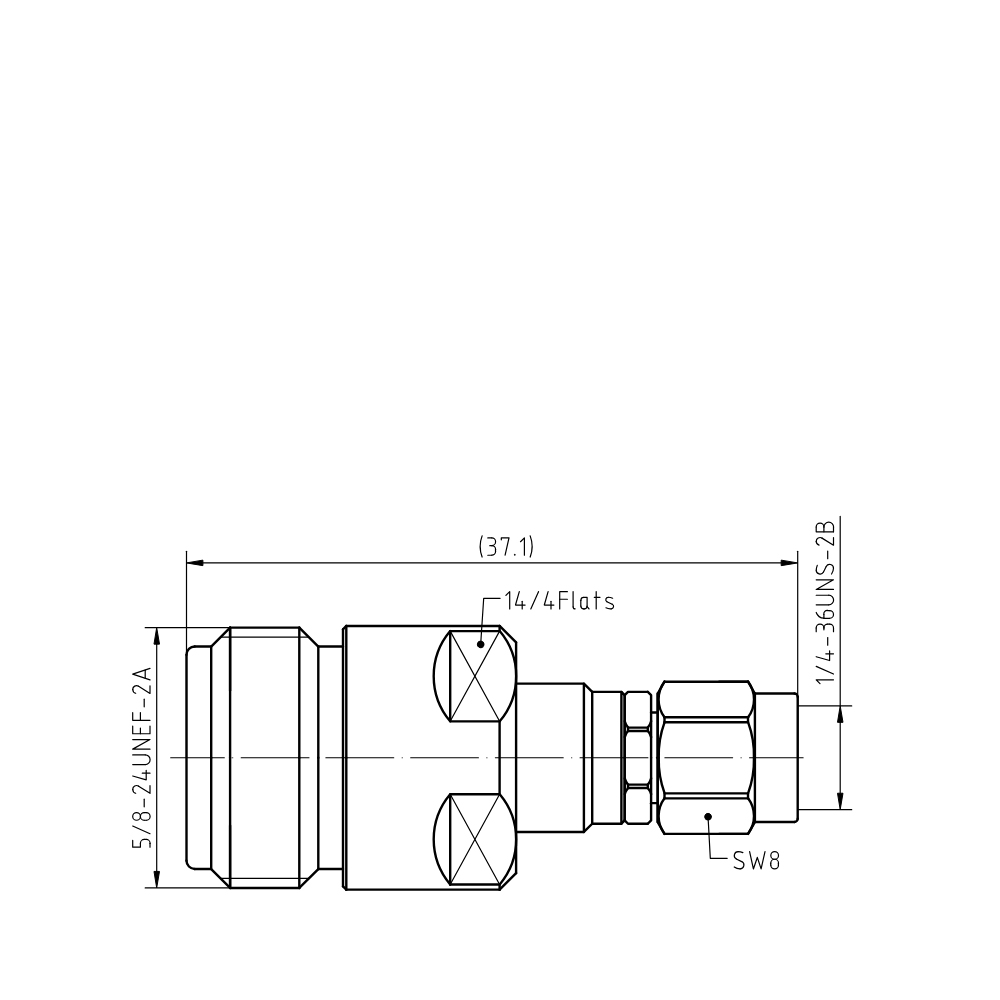

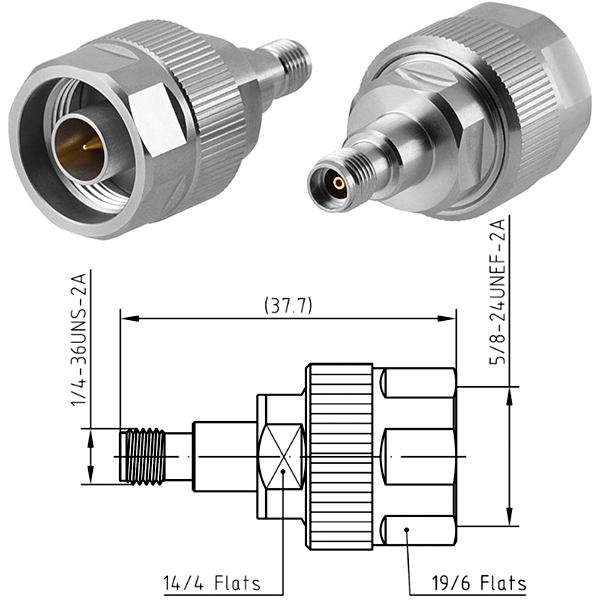

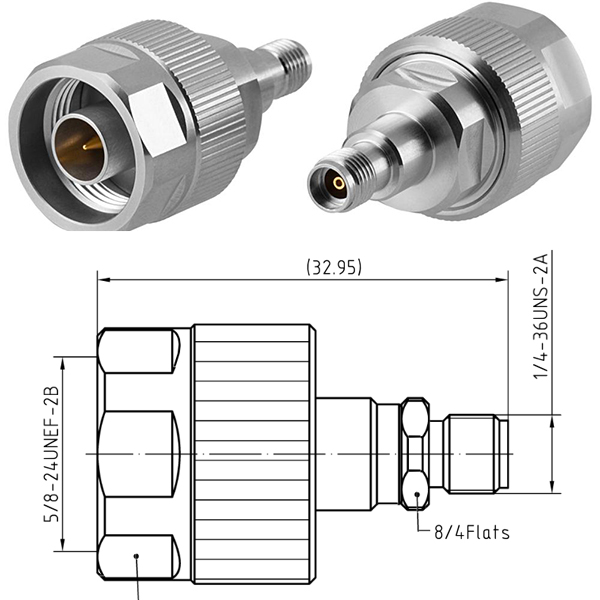

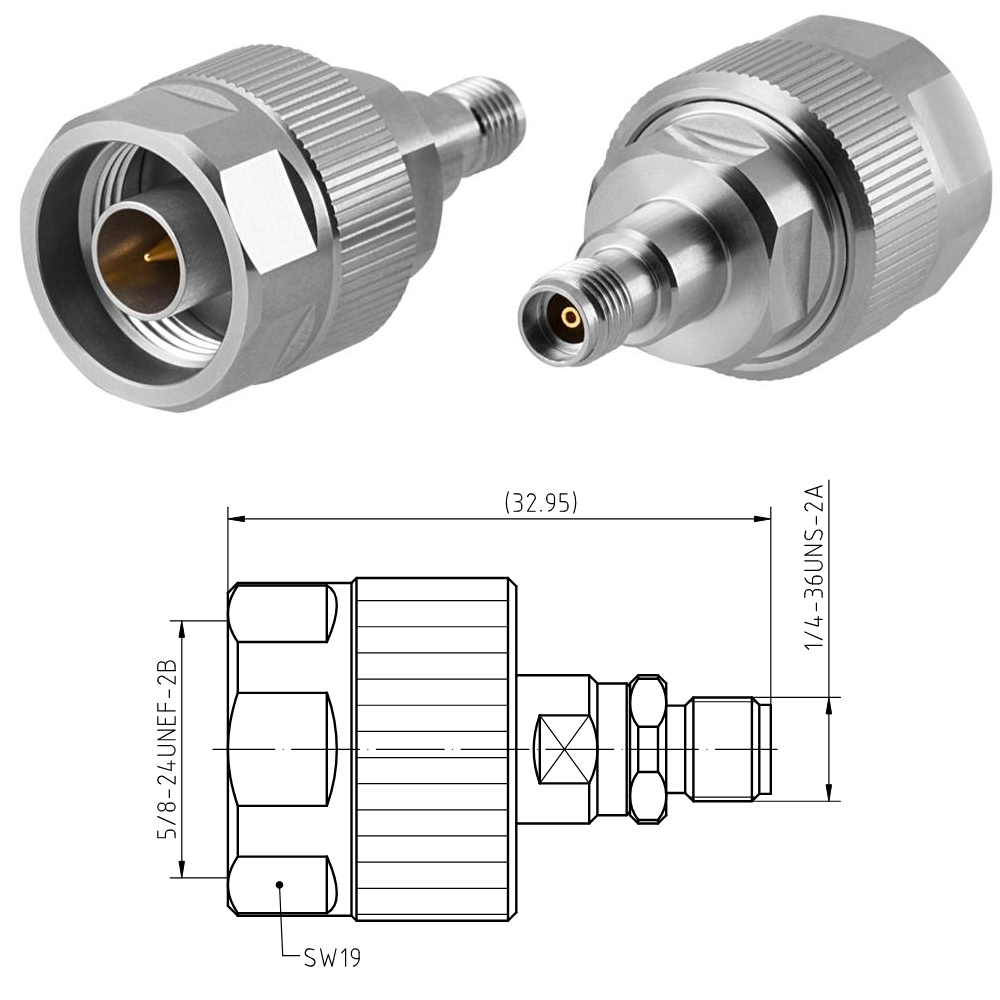

N/3.5-JKG вилка тип N - розетка 3.5 мм 18 ГГц ≤1,10 прямой

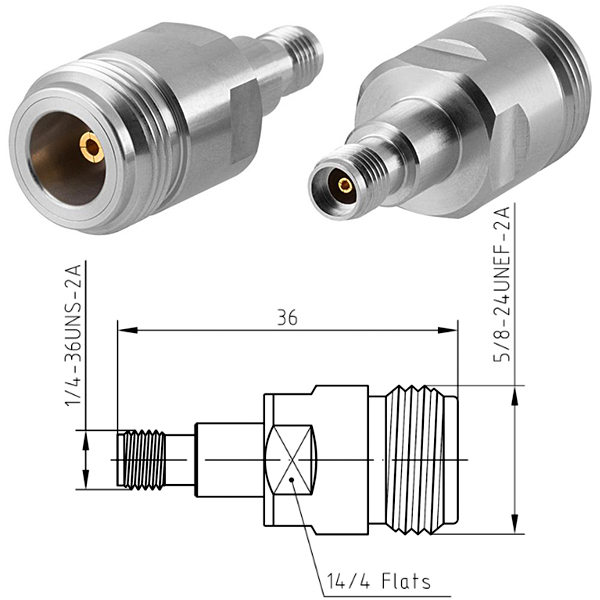

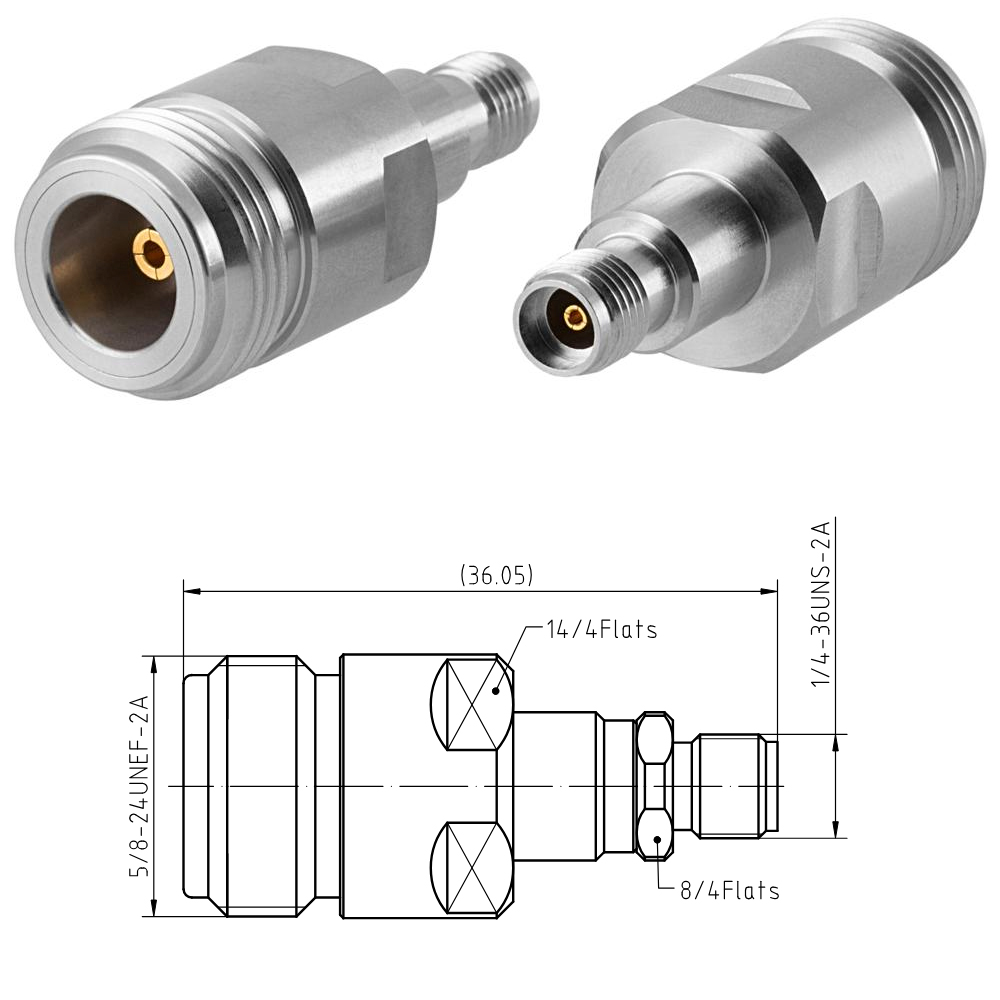

N/3.5-KKG розетка тип N - розетка 3.5 мм 18 ГГц ≤1,10 прямой

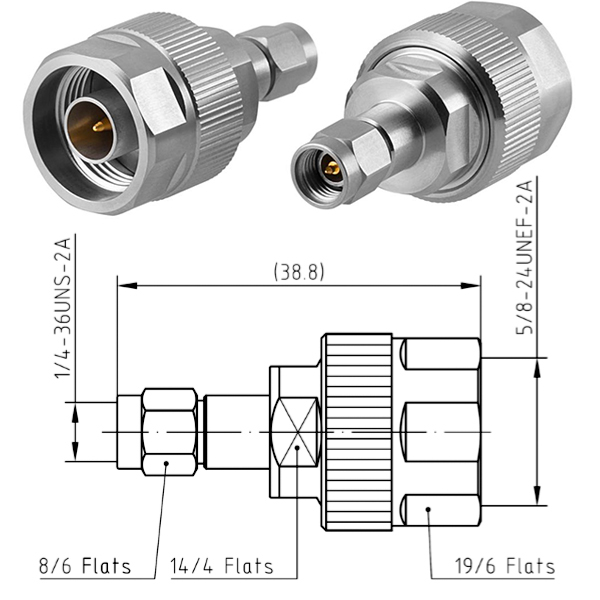

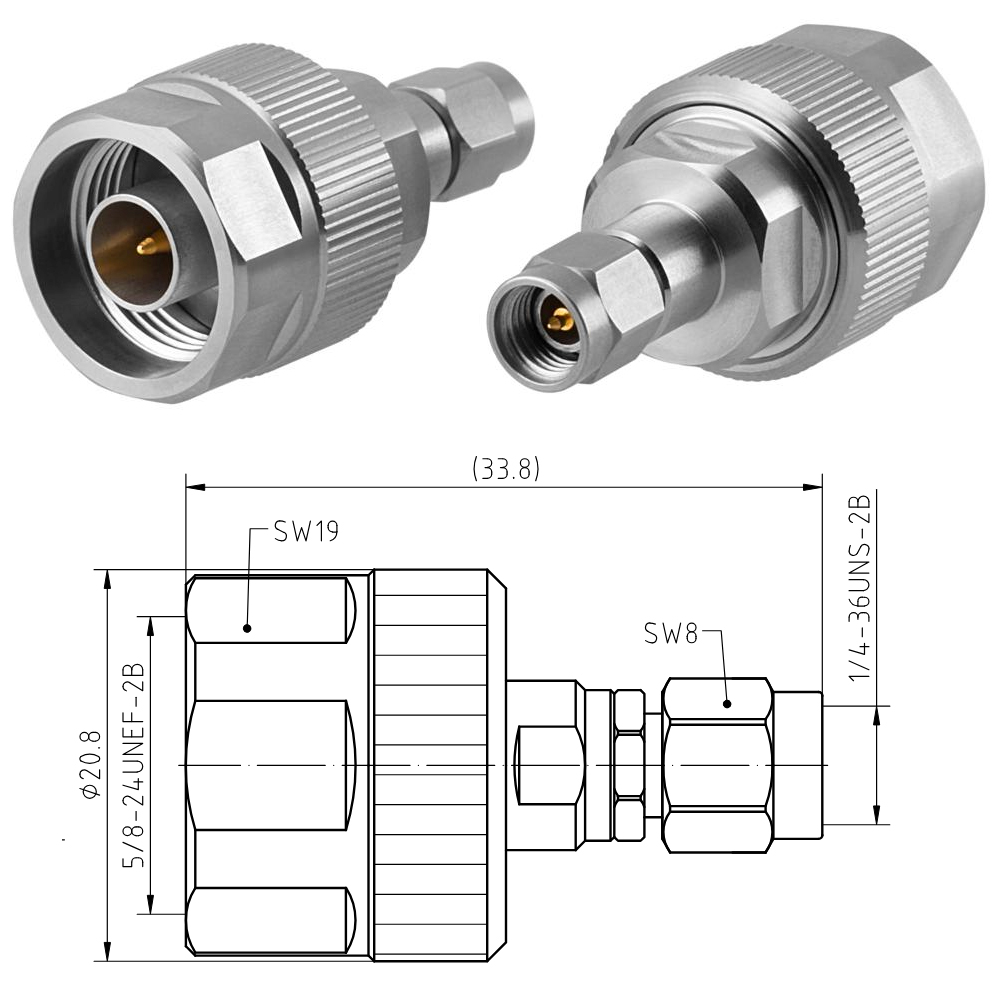

N/3.5-JJG вилка тип N - вилка 3.5 мм N/3.5-JJG 18 ГГц ≤1,10 прямой
Межканальные прецизионные переходы N/SMA
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж
N/SMA-JKG N вилка - SMA розетка AE834080
N/SMA-KJG N розетка - SMA вилка AE834079
N/SMA-KKG N розетка - SMA розетка AE820424
Межканальные прецизионные переходы АРС3.5-IX/3
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж
КПП-APC3.5-IX/3-ВВ-Пп-05 APC3.5 вилка - IX/3 вилка 26 ГГц ≤1,20
КПП-APC3.5-IX/3-ВР-Пп-05 APC3.5 вилка - IX/3 розетка 26 ГГц ≤1,20
КПП-APC3.5-IX/3-РВ-Пп-05 APC3.5 розетка - IX/3 вилка 26 ГГц ≤1,20
КПП-APC3.5-IX/3-РР-Пп-05 APC3.5 розетка - IX/3 розетка 26 ГГц ≤1,20
