Жесткие кабели
|
Материалы проводников
| Код | Описание |
|---|---|
| ALMYLAR | алюминиево-майларовая лента |
| BC | чистая медь |
| SPC | медь, покрытая серебром |
| SPCW | омедненная сталь, покрытая серебром |
| TPC, ТС | медь, покрытая оловом |
Материалы изолятора
| Код | Описание |
|---|---|
| FEP | фторэтилен-пропилен (Фторопласт-4МБ) |
| PE | полиэтилен |
| PTFE | политетрафторэтилен (Фторопласт-4) |
| PVC | поливинилхлорид |
| SSPE | полужесткий полиэтилен |
| XLPE | сшитый полиэтилен |
Кабели с волновым сопротивлением 50 Ом

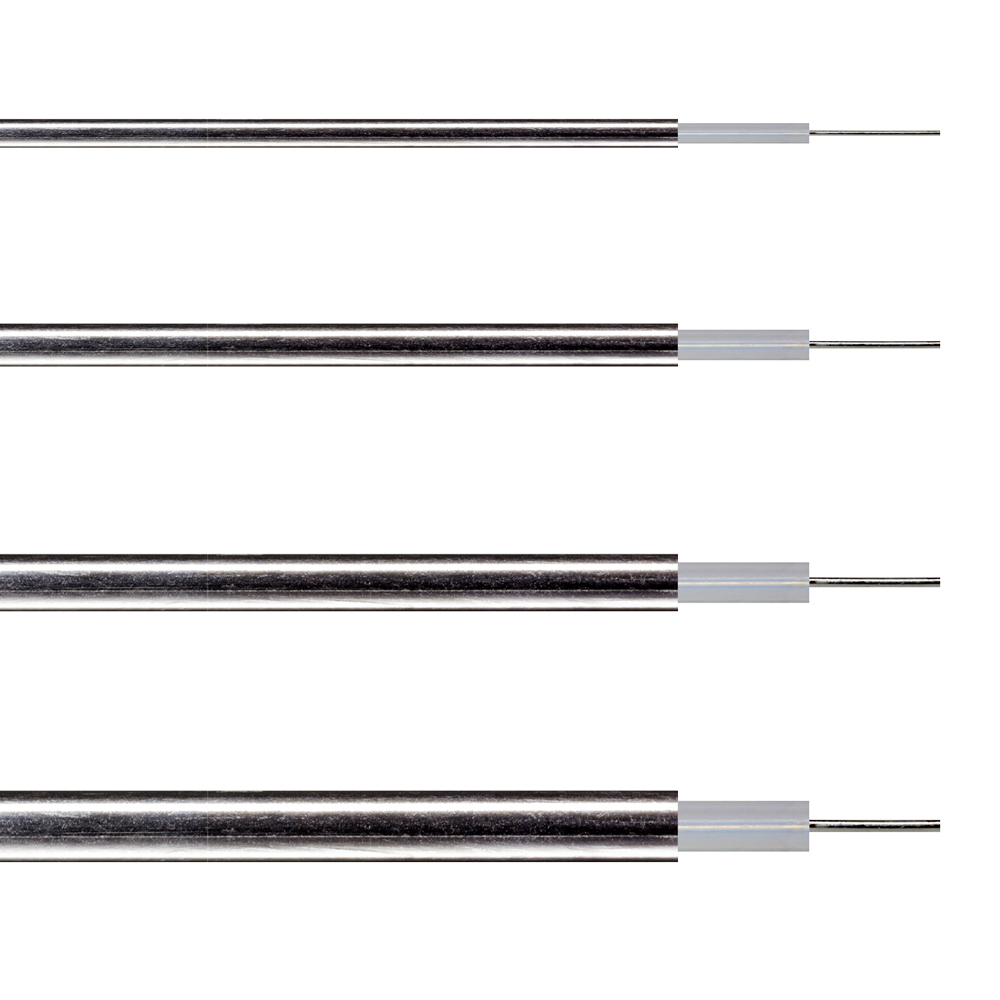

Кабели серии SR (экран - медная трубка)
| Наименование | Раб. частота, ГГц | Коэфф. затухания, дБ/м | Центр. проводник | Изолятор | Внутр. экран | Внешний экран | Оболочка |
|---|---|---|---|---|---|---|---|
| Мат-л Диаметр Число проволок |
Мат-л Диам. |
Мат-л Диам. Плотность |
Мат-л Диам. Плотность |
Мат-л Диам. |
|||
| SR-034 | 40,0 ГГц | 8,01 дБ/м при 40 ГГц | SPCW 0,20 мм 1 |
PTFE 0,66 мм |
- - - |
TC (трубка) 0,86 мм 100% |
- - |
| SR-047 | 40,0 ГГц | 10,9 дБ/м при 40 ГГц | SPCW 0,287 мм 1 |
PTFE 0,94 мм |
- - - |
TC (трубка) 1,19 мм 100% |
- - |
| SR-085 | 20,0 ГГц | 4,27 дБ/м при 20 ГГц | SPCW 0,51 мм 1 |
PTFE 1,68 мм |
- - - |
TC (трубка) 2,19 мм 100% |
- - |
| SR-141 | 18,0 ГГц | 2.30 дБ/м при 20 ГГц | SPCW 0,92 мм 1 |
PTFE 2,98 мм |
- - - |
TC (трубка) 3,58 мм 100% |
- - |
| SR-250 | 18,0 ГГц | 1,57 дБ/м при 18 ГГц | SPC 1,63 мм 1 |
PTFE 5,31 мм |
- - - |
TC (трубка) 6,35 мм 100% |
- - |
