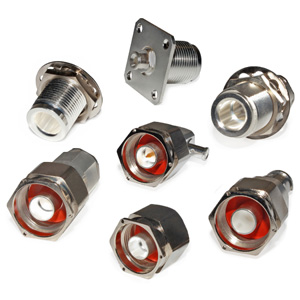

Соединители коаксиальные тип N (производство)

Коаксиальные соединители общего применения серии N изготовлены в соответствии с ГОСТ.

Использование современных материалов, методов разработки и производства позволило создать соединители для гибких, полугибких и полужёстких кабелей, применять различные способы заделки кабеля – пайка, обжим и прижим.

Компания «Амитрон Электроникс» разрабатывает и производит соединители, имеющие рабочий диапазон частот до 18 ГГц, специально разработанные для применения в устройствах с повышенными вибрационными нагрузками, работоспособные в разных климатических условиях.

Центральные контакты всех типов и модификаций соединителей покрыты износостойким золотом. Корпуса соединителей, в зависимости от исполнения, покрыты сплавом серебра, никеля или специальными покрытиями, а также из нержавеющей стали. Изоляторы изготавливаются из высококачественных полимеров с низкими диэлектрическими потерями.

Соединители серии N предназначены для применения как в антенно-фидерных трактах, так и для соединения между собой различных блоков аппаратуры ВЧ и СВЧ диапазонов.

Технические характеристики

Присоединительные размеры тип N
Волновое сопротивление 50Ω
Рабочее напряжение 1000В
Напряжение пробоя диэлектрика 1500В
Сопротивление контактов (центральный контакт) ≤1mΩ
Сопротивление контактов (внешний контакт) ≤0.2mΩ
Сопротивление изоляции ≥5000MΩ
Усилие удержания центрального контакта(радиальное) ≥2.5Н·см
Количество соединений ≥500
Температурный диапазон -60°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь 2.М - Ср-Су(99,4)6
5.М – Н9
5.К – Н3
Штырь Латунь К - Н3.Зл-Ко(99,9)0,5
М - Н3.Зл-Ко(99,9)1,3
Гнездо Бронза бериллиевая К - Н3.Зл-Ко(99,9)0,5
М(В) - Н3.Зл-Ко(99,9)1,3
Втулка Латунь, медь Ср-Су(99,4)6
Изолятор Фторопласт -
Гайка Латунь Н9
Гайка прижимная Нержавеющая сталь -
Прокладка Фторопласт -
Кольцо Бронза марганцевая H9
Шайба стопорная Бронза марганцевая H9

Условные обозначения

  • N-1
  • РФК2
  • П3
  • -0854
  • -15
  • -1406
  • -2.M*7
1. Тип соединителя N
2. Вид корпуса, способ крепления или монтажа ВК – Вилка кабельная;
РПК – Розетка приборно-кабельная;
РФК – Розетка фланцевая кабельная;
РБФ – Розетка блочная фланцевая;
3. Тип корпуса П – Прямой;
У – Угловой.
4. Тип кабеля См.здесь
5. Способ монтажа 1 – Пайка;
2 – Обжим;
3 – Прижим с пайкой;
4 – Прижим с обжимом.
6. Номер разработки
7. Тип покрытия корпуса 2.М – Ср-Су(99,4)6;
5.М – Н9
5.К – Н3

* Примечание – Климатическое исполнение:

М - В2 по ГОСТ 15150-69, (покрытие центрального контакта Н3.Зл-Ко(99,9)1,3)

К - УХЛ2 по ГОСТ 15150-69, (покрытие центрального контакта Н3.Зл-Ко(99,9)0,5) .


Соединители для гибкого кабеля

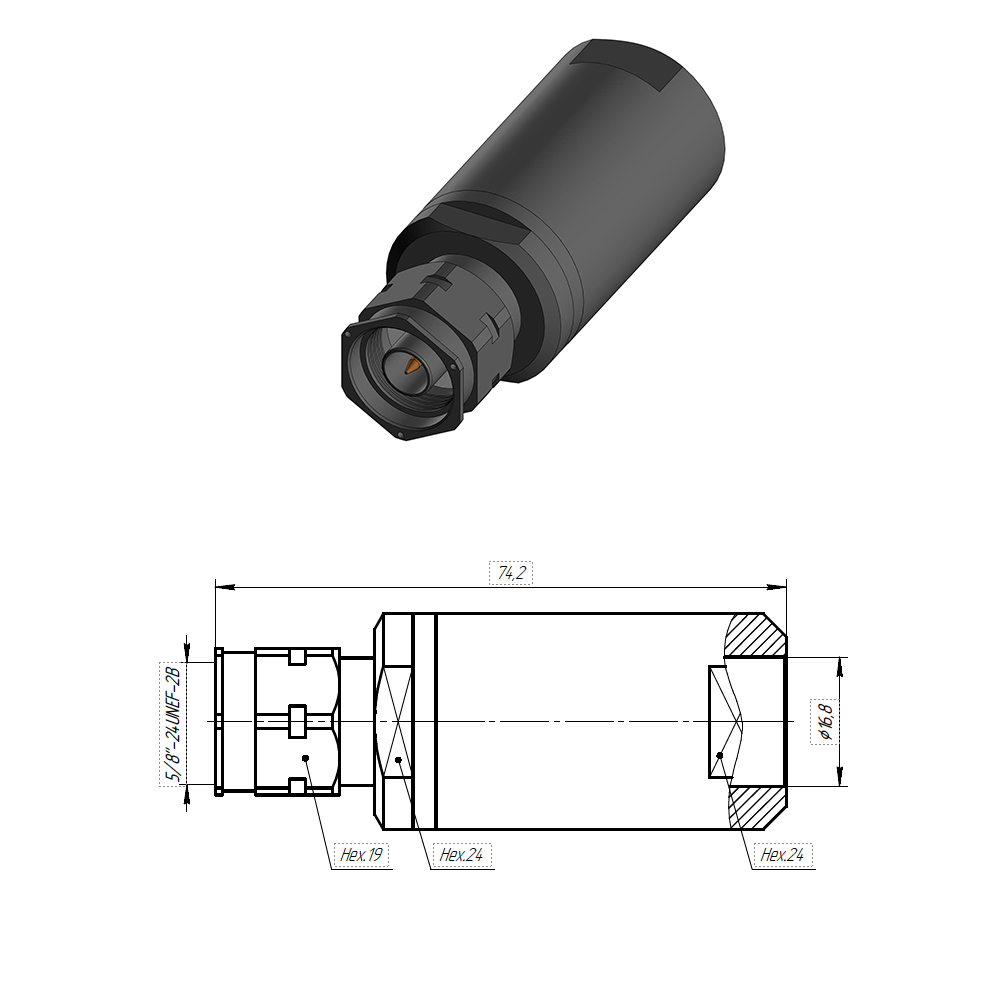

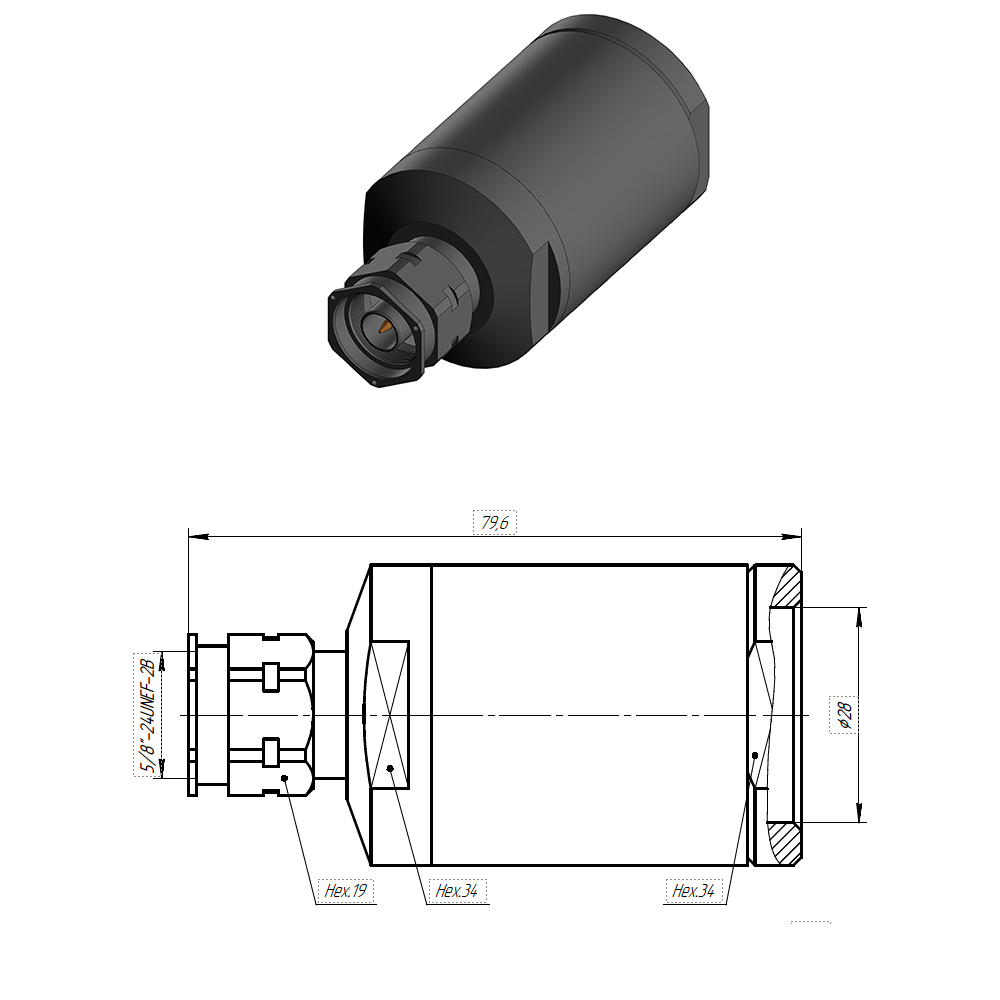

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

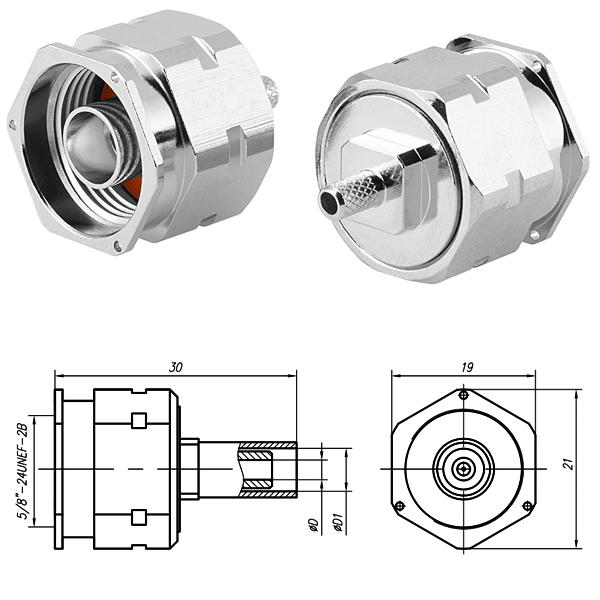

N-ВКП-2.22-2-132-5.М 12 ГГц ≤1,25 вилка кабельная прямая РК50-2-22, SFF-50-2-1 D=2,3 mm, D1=4,2 mm

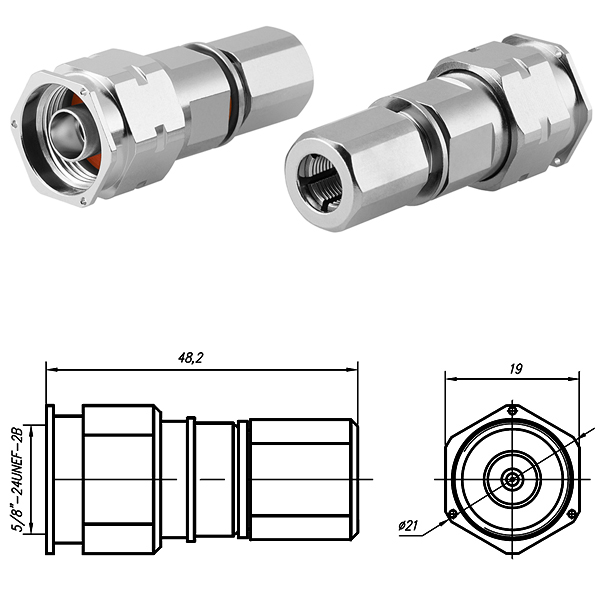

N-ВКП-3.210-2-13З-5.К 12 ГГц ≤1,25 вилка кабельная прямая LMR-195, В9907, RG-58/U, РК50-3-210 -

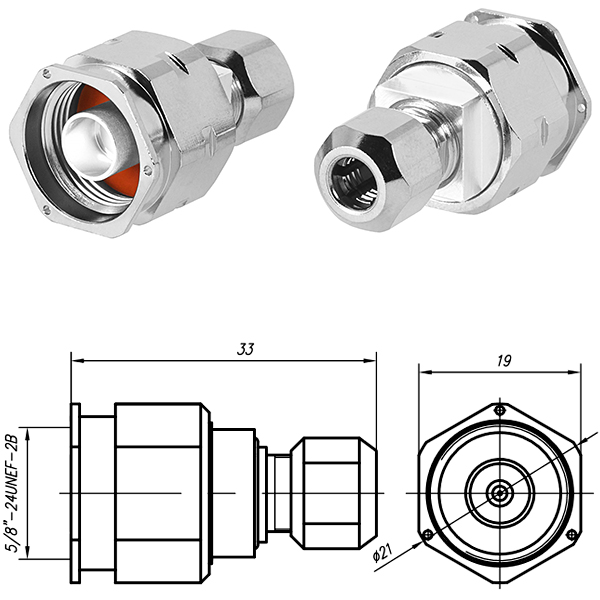

N-ВКП-3.38-З-297-2.К 6 ГГц ≤1,20 вилка кабельная прямая LMR-195, RG-58/U, PK50-3-35, РК50-3-151, РК50-3-210
N-ВКП-4,8.32-4 -210-2.К 12 ГГц ≤1,25 вилка кабельная прямая РК50-4,8-32, LMR-300
N-ВКП-4,8.32-4-210-5.К 12 ГГц ≤1,25 вилка кабельная прямая РК50-4,8-32, LMR-300
N-ВКП-4,8.32-4-210-5.М 12 ГГц ≤1,25 вилка кабельная прямая РК50-4,8-32, LMR-300

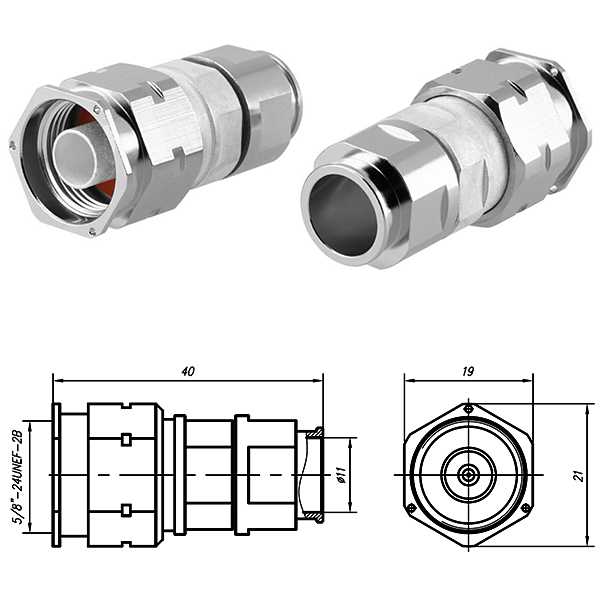

N-ВКП-400-3-217-2.К 12 ГГц ≤1,20 вилка кабельная прямая РК50-7-315, RG-213, LMR-400, RG-8

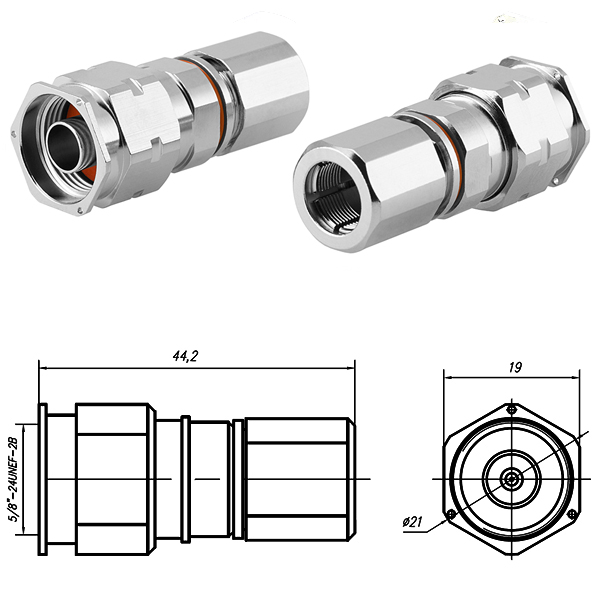

N-ВКП-400-4-219-5.К 12 ГГц ≤1,25 вилка кабельная прямая РК50-7-315, RG-213, LMR-400, RG-8
N-ВКП-400-4-219-5.М 12 ГГц ≤1,25 вилка кабельная прямая РК50-7-315, RG-213, LMR-400, RG-8

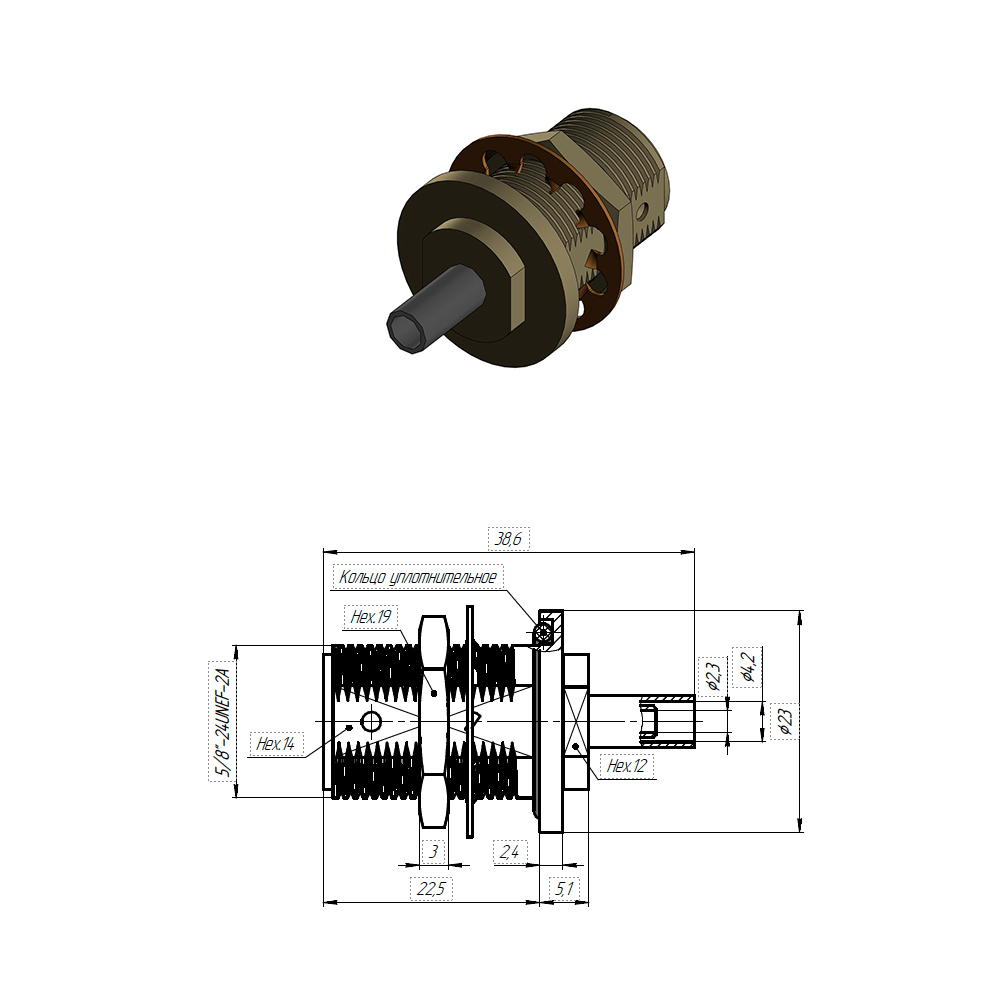

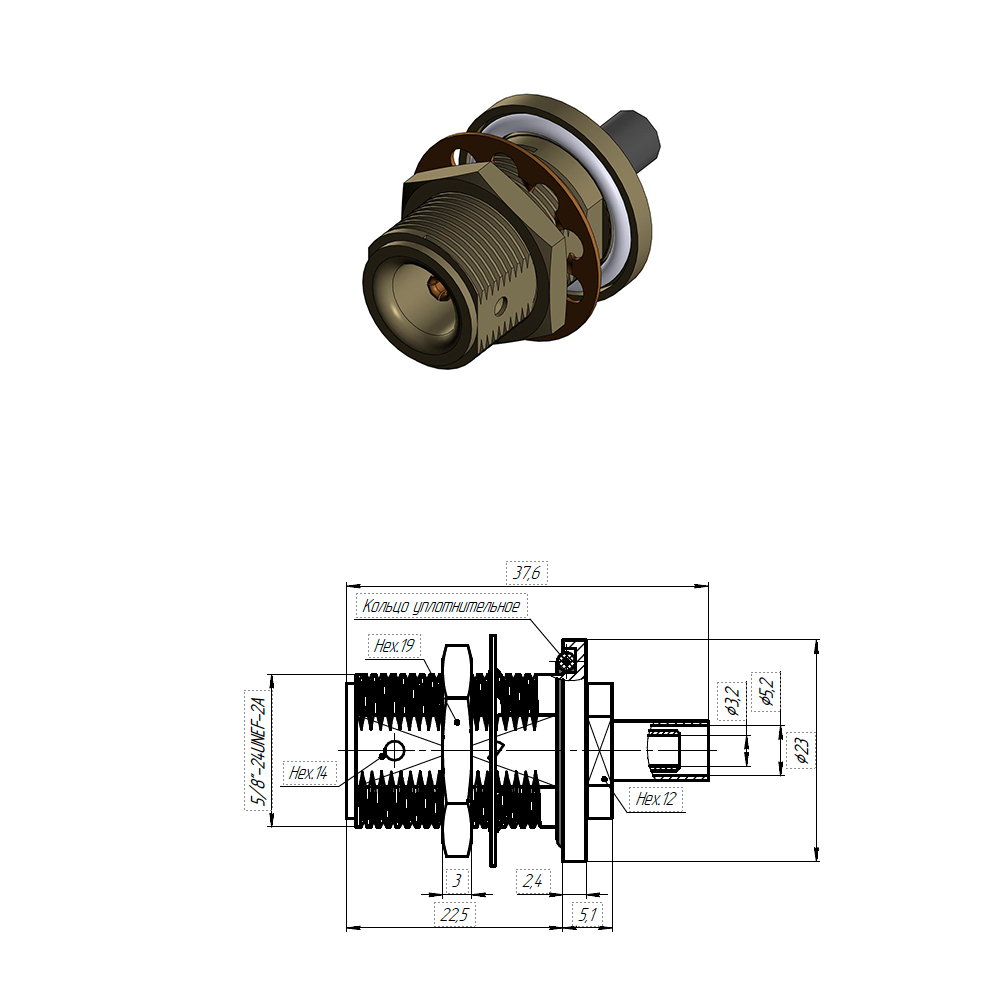

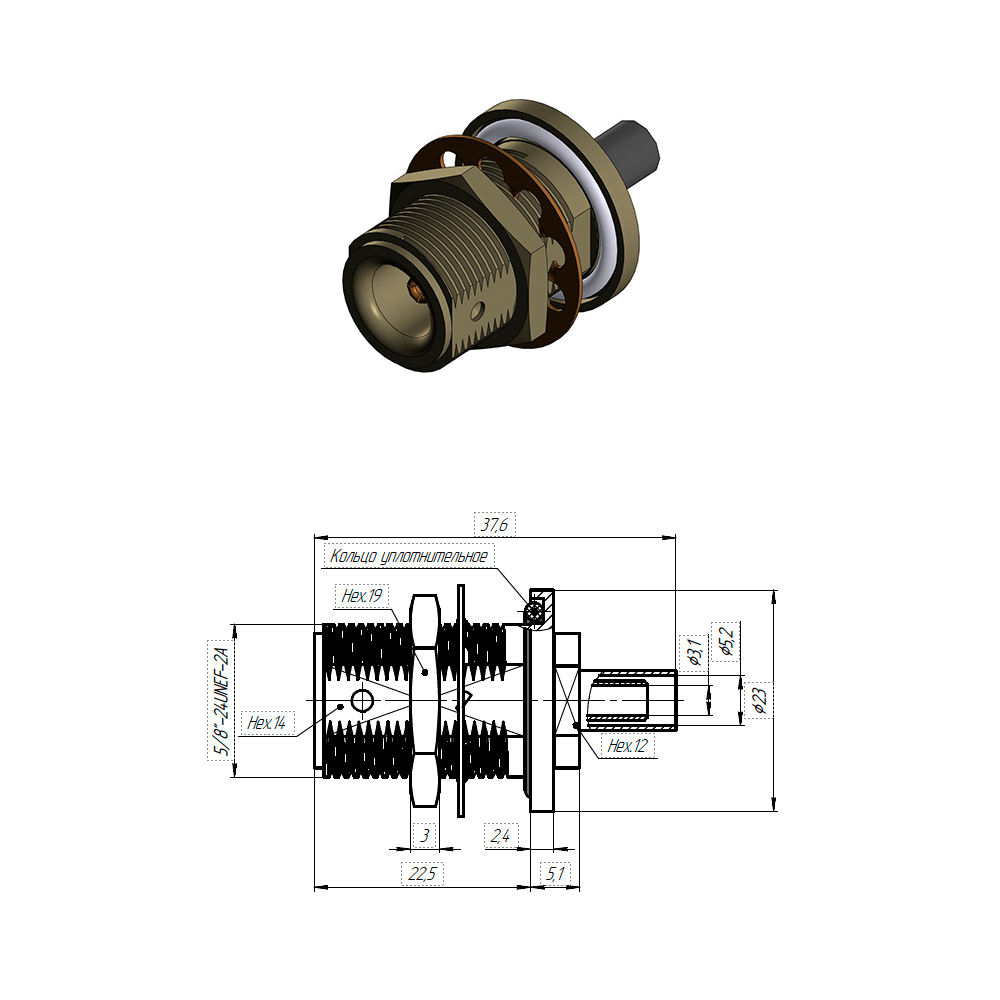

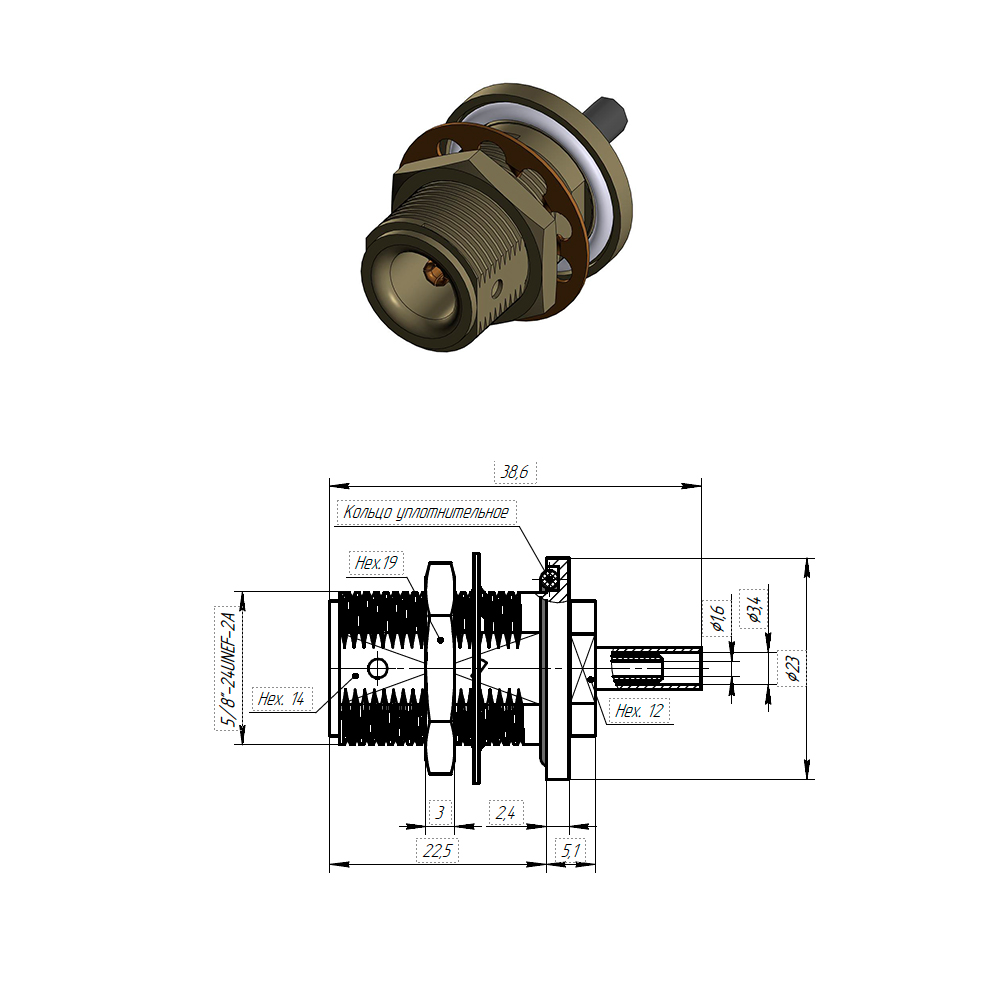

Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

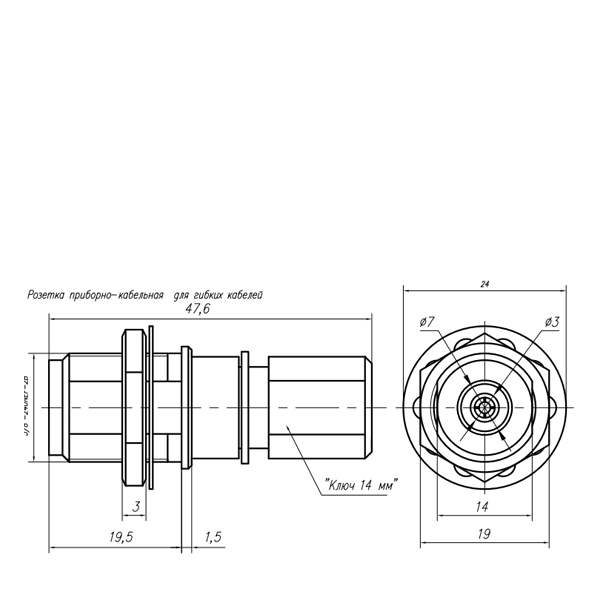

N-РПКП-4,8.32-4-336 12 ГГц ≤1,20 розетка приборно-кабельная РК 50-4.8-32, LMR-300

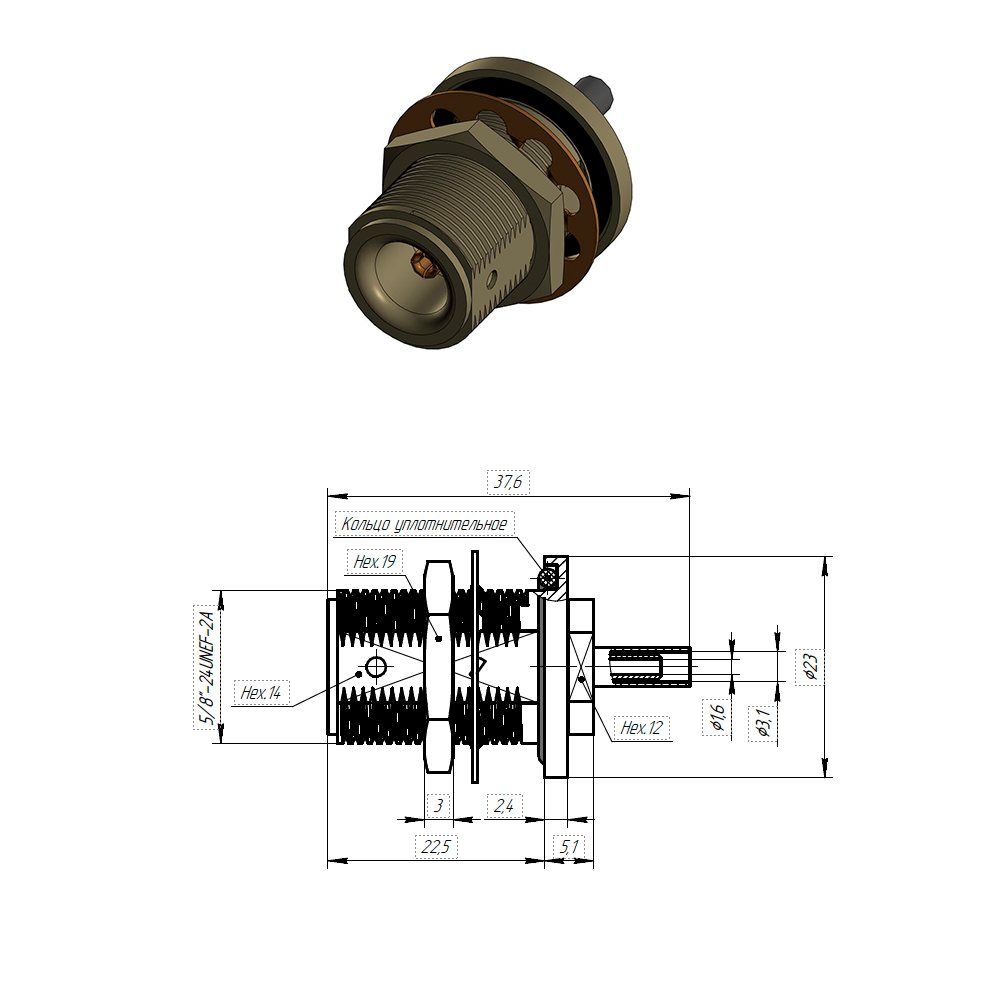

N-РПКП-316-2-500 4 ГГц ≤1,15 розетка приборно-кабельная RG316 Аналог 24_N-50-2-4 HUBER+SUHNER AG

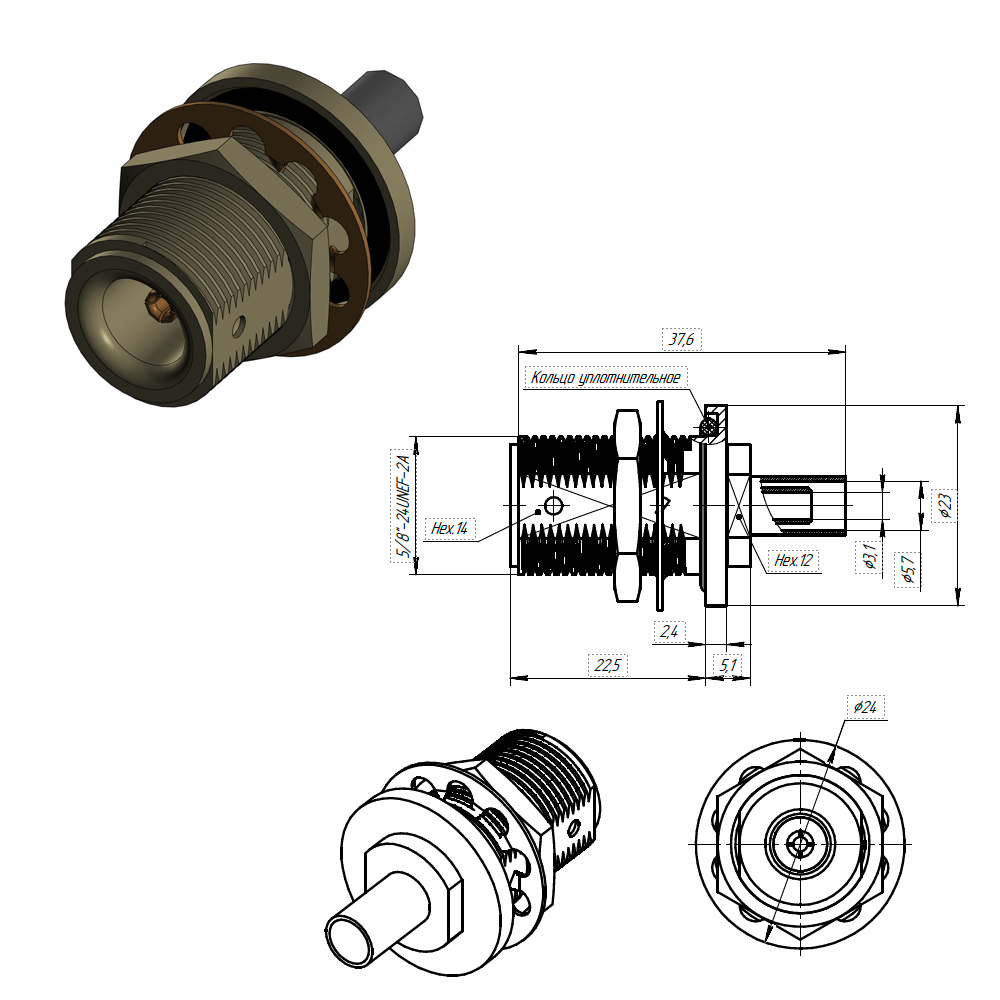

N-РПКП-142-2-504 12 ГГц ≤1,20 розетка приборно-кабельная RG142, RG400 Аналог 24_N-50-3-12 HUBER+SUHNER AG

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

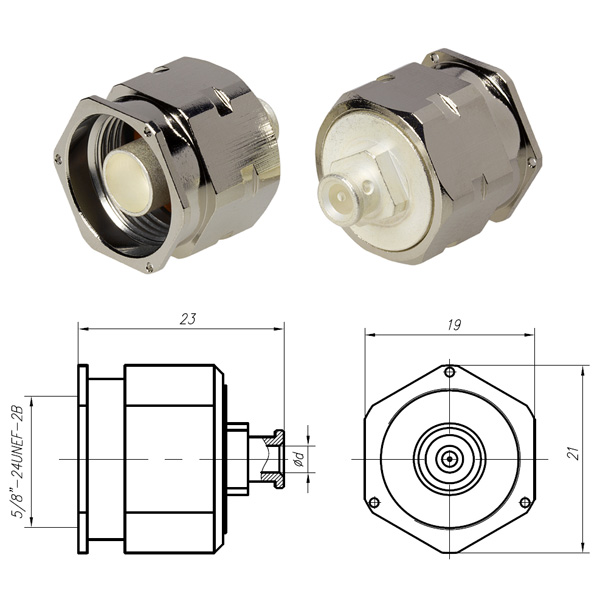

N-ВКП-085-1-117-2.М 18 ГГц ≤1,25 вилка кабельная прямая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 d=2.25 мм
N-ВКП-2.25-1-126 -2.М 18 ГГц ≤1,25 вилка кабельная прямая РК50-2-25, РК50-2-28, SUCOFORM 113 FEP d=2.95 mm
N-ВКП-141-1-128-2.М 18 ГГц ≤1,25 вилка кабельная прямая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 d=3.65 mm

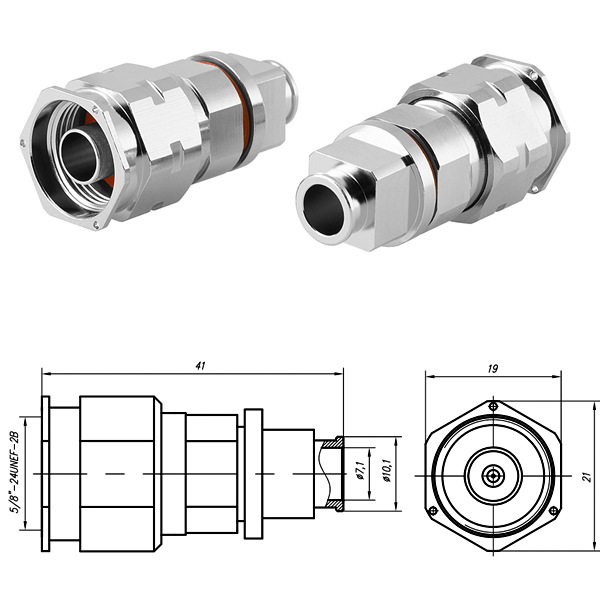

N-ВКП-250-3-205-5.K 18 ГГц ≤1,15 вилка кабельная прямая SUCOFORM 250-01 FEP -

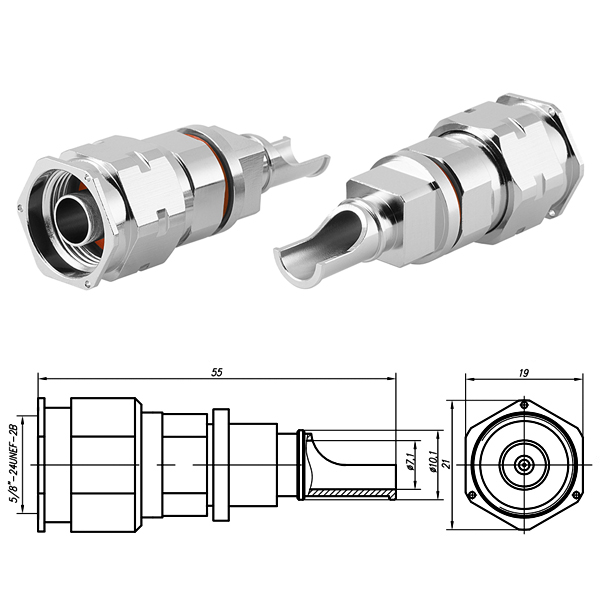

N-ВКП-250-3-206-5.K 18 ГГц ≤1,15 вилка кабельная прямая SUCOFORM 250-01 FEP -
N-ВКП-250-3-205-5.М 18 ГГц ≤1,15 вилка кабельная прямая SUCOFORM 250-01 FEP -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
N-ВКУ-141-1-148-2.K 12 ГГц ≤1,20 вилка кабельная угловая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 d=3.65 mm

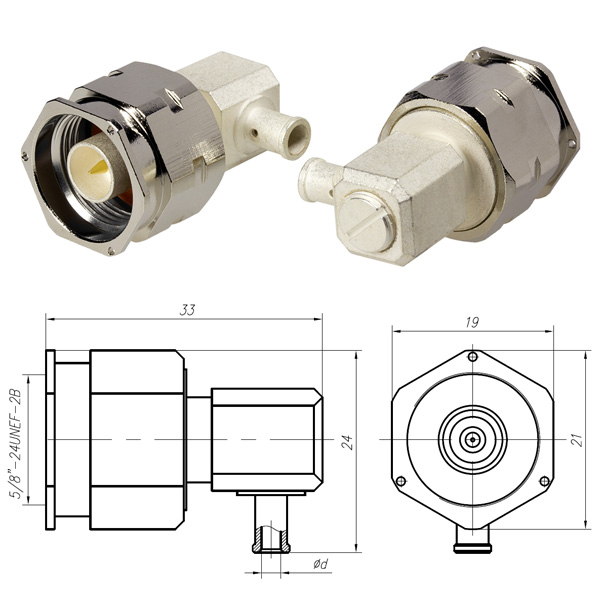

N-ВКУ-2.25-1-147-2.М 12 ГГц ≤1,20 вилка кабельная угловая РК50-2-25, РК50-2-28, SUCOFORM 113 FEP d=2.95 mm

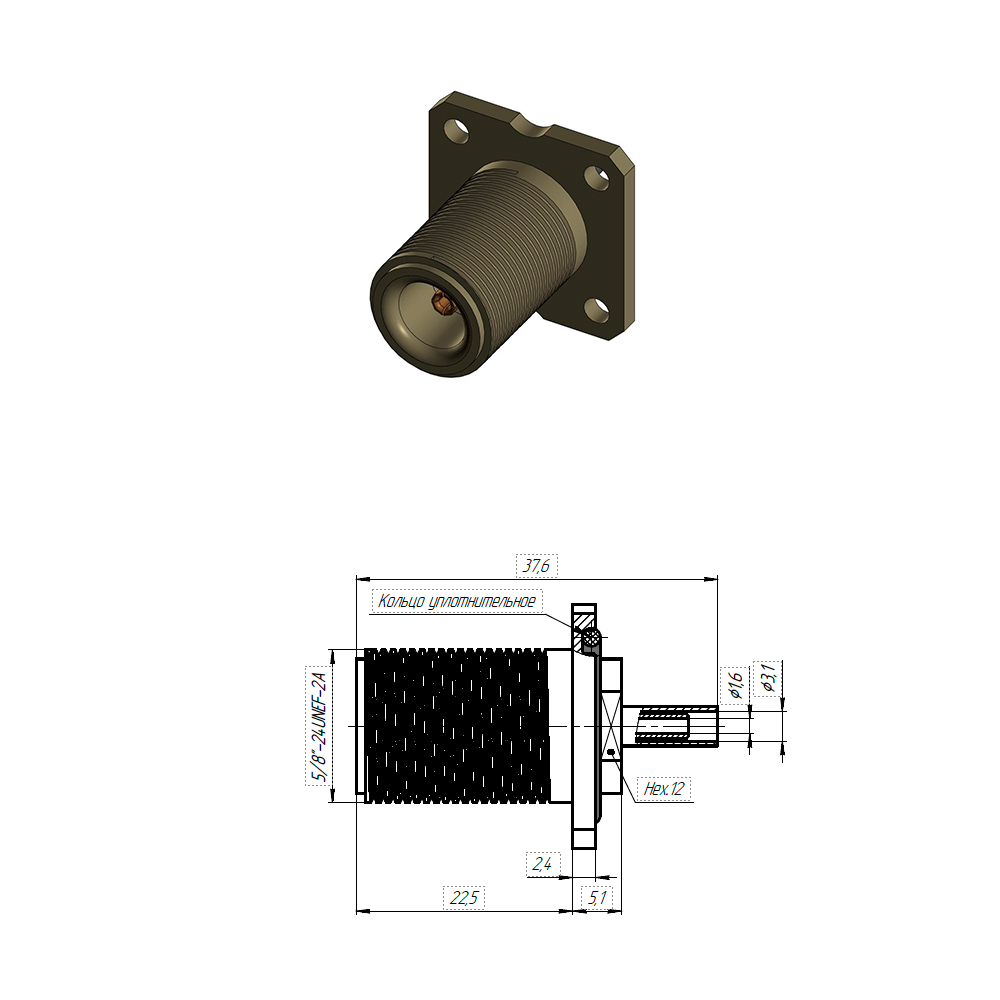

Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

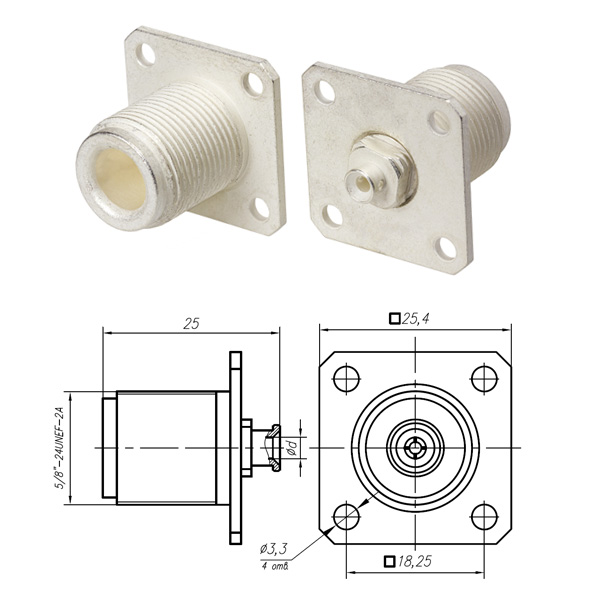

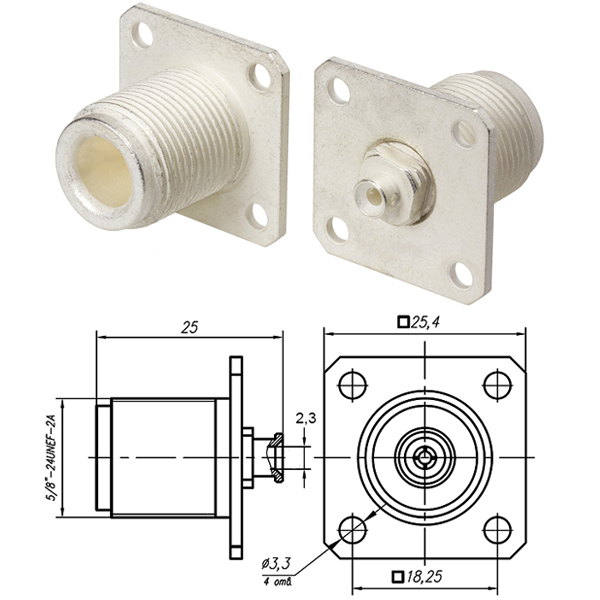

N-РФКП-085-1-140-2.М 18 ГГц ≤1,25 розетка кабельная фланцевая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 d=2.25 мм
N-РФКП-2.25-1-145 -2.М 18 ГГц ≤1,25 розетка кабельная фланцевая РК50-2-25, РК50-2-28, SUCOFORM 113 FEP d=2.95 mm
N-РФКП-141-1-143-2.М 18 ГГц ≤1,25 розетка кабельная фланцевая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 d=3.65 mm
N-РФКП-085-1-140-2.К 18 ГГц ≤1,25 розетка кабельная фланцевая SR-085, SF-085, RG-405, PK50-1,5-22, SUC0F0RM 086 FEP

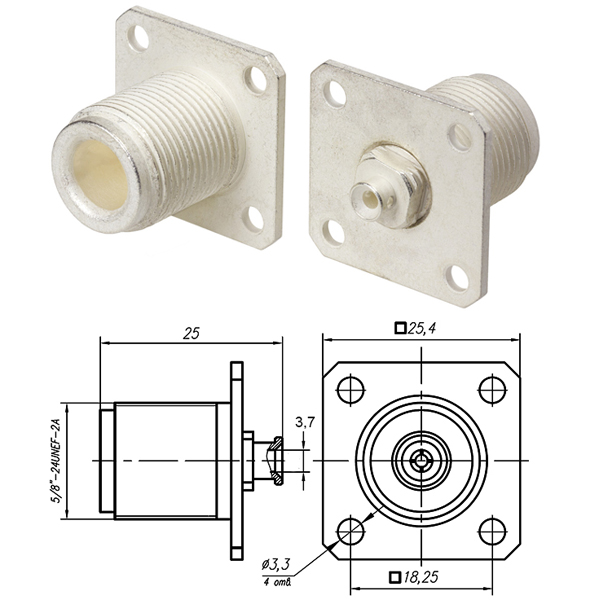

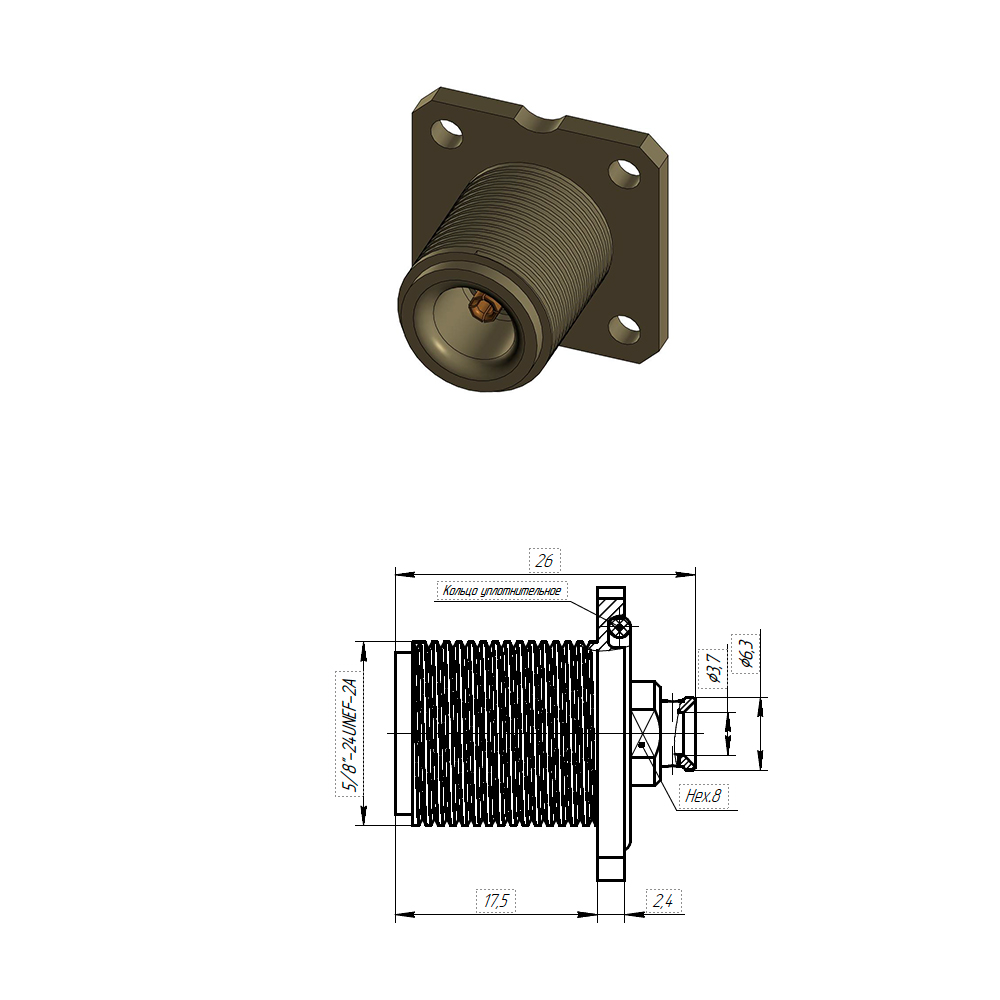

N-РФКП-141-1-143-2.К 18 ГГц ≤1,25 розетка кабельная фланцевая SR-141, SF-141, RG-402, SUC0F0RM 141 FEP, РК50-3-28, РК50-3-29

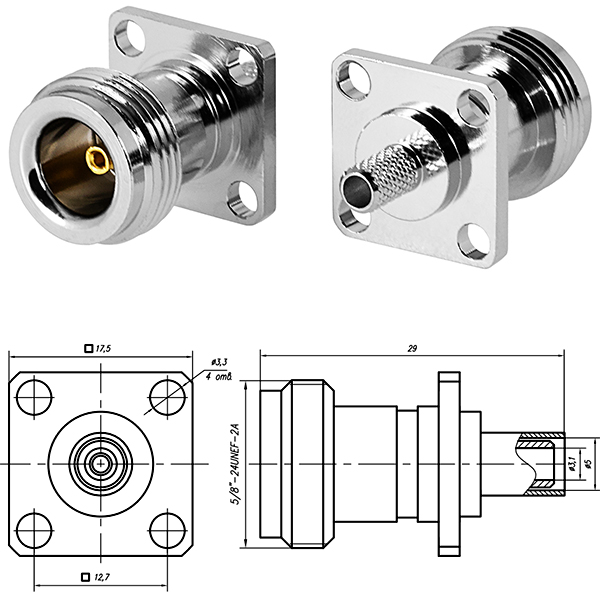

N-РФКП-58-2-298-5.М 12 ГГц ≤1,20 розетка кабельная фланцевая РК50-3-35, РК 50-3-38, РК50-3-210, RG-58/U, LMR-195, РК50-3-151

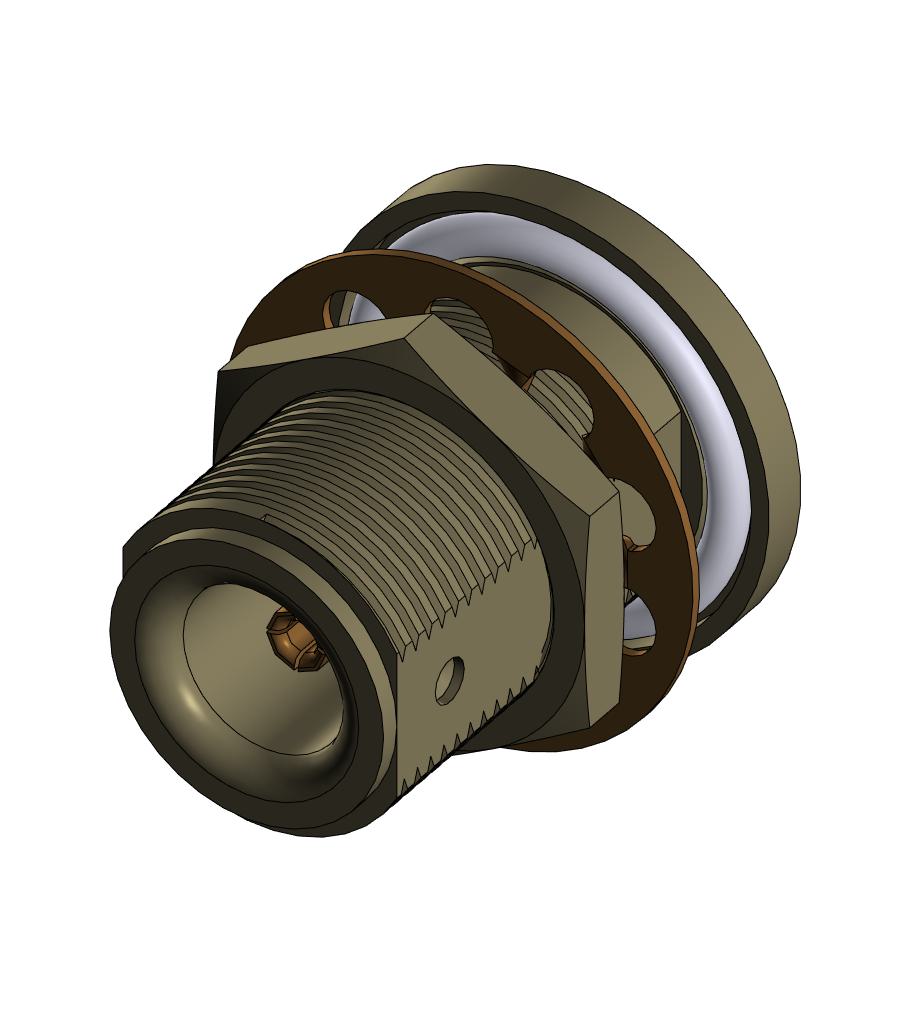

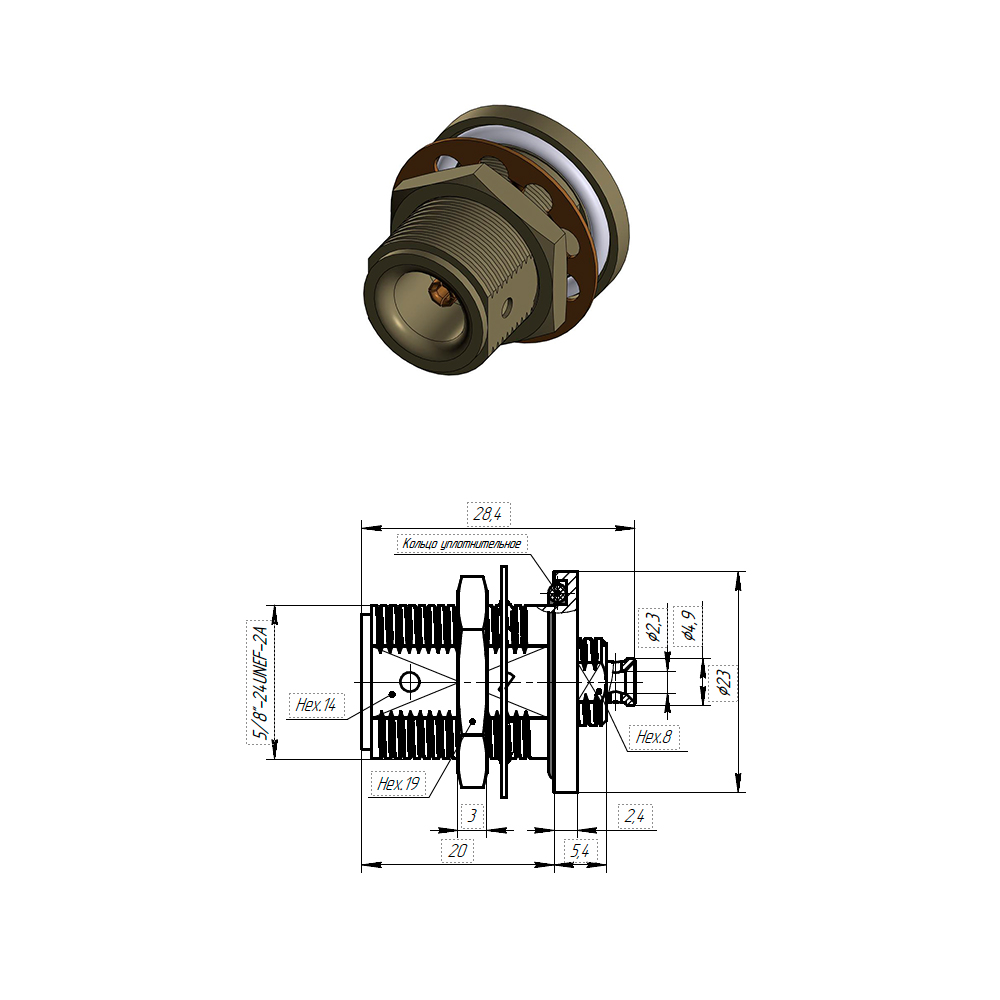

Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

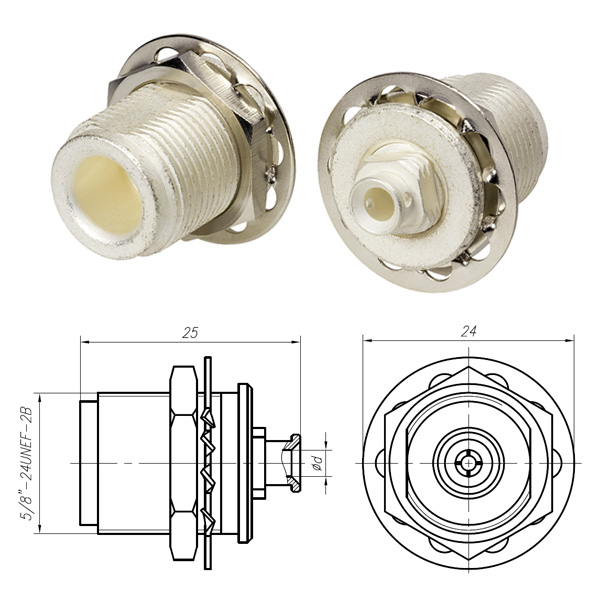

N-РПКП-085-1-101-2.М 18 ГГц ≤1,25 розетка приборно-кабельная РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 d=2.25 мм
N-РПКП-2.25-1-118-2.М 18 ГГц ≤1,25 розетка приборно-кабельная РК50-2-25, РК50-2-28, SUCOFORM 113 FEP d=2.95 mm
N-РПКП-141-1-119-2.М 18 ГГц ≤1,25 розетка приборно-кабельная РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 d=3.65 mm

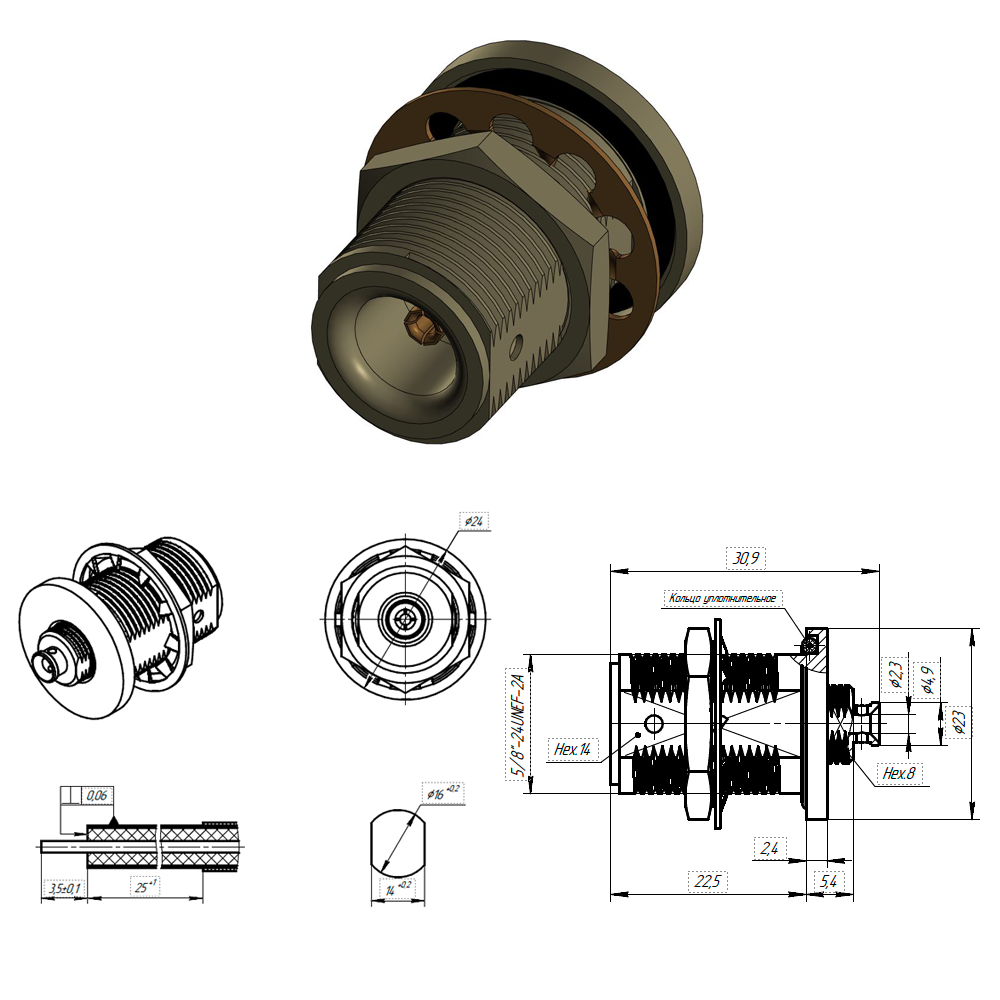

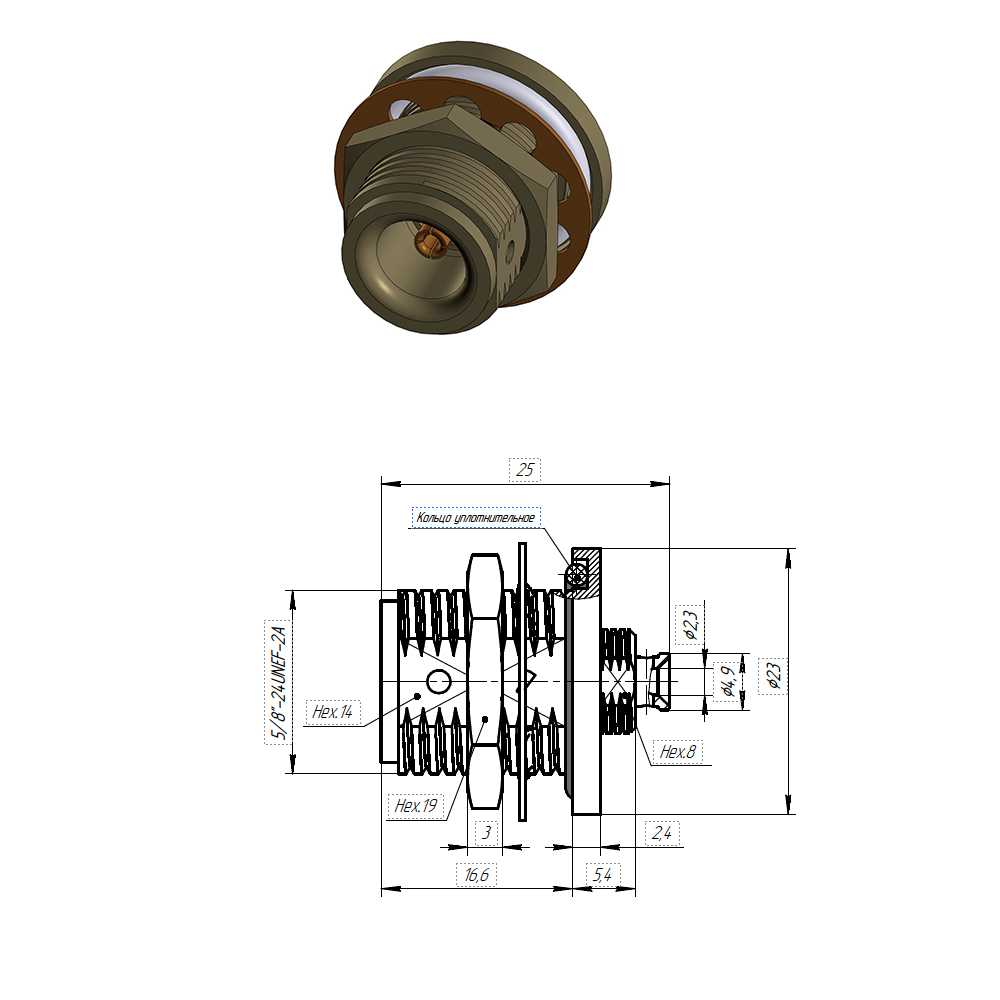

N-РПКП-085-1-544 18 ГГц ≤1,20 розетка приборно-кабельная RG 405, SF 085, SUCOFORM 86 Аналог 24_N-50-2-14 HUBER+SUHNER AG

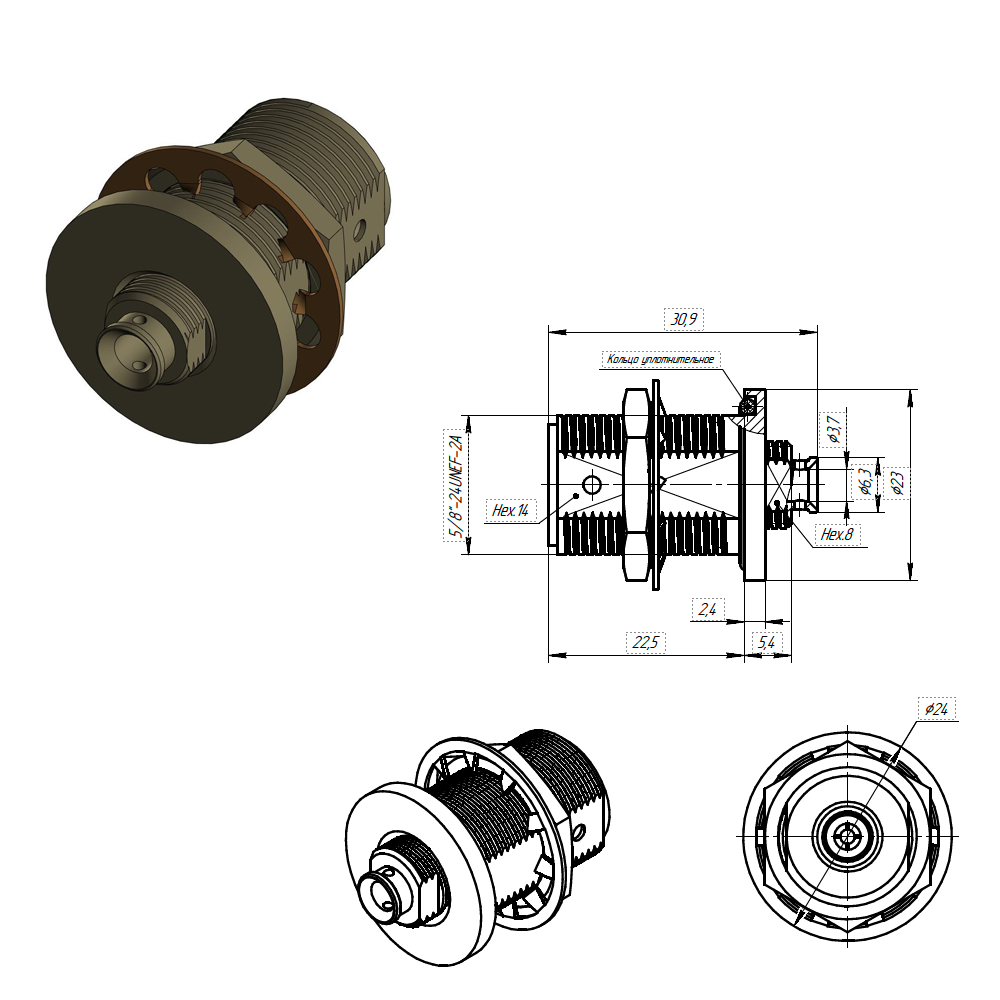

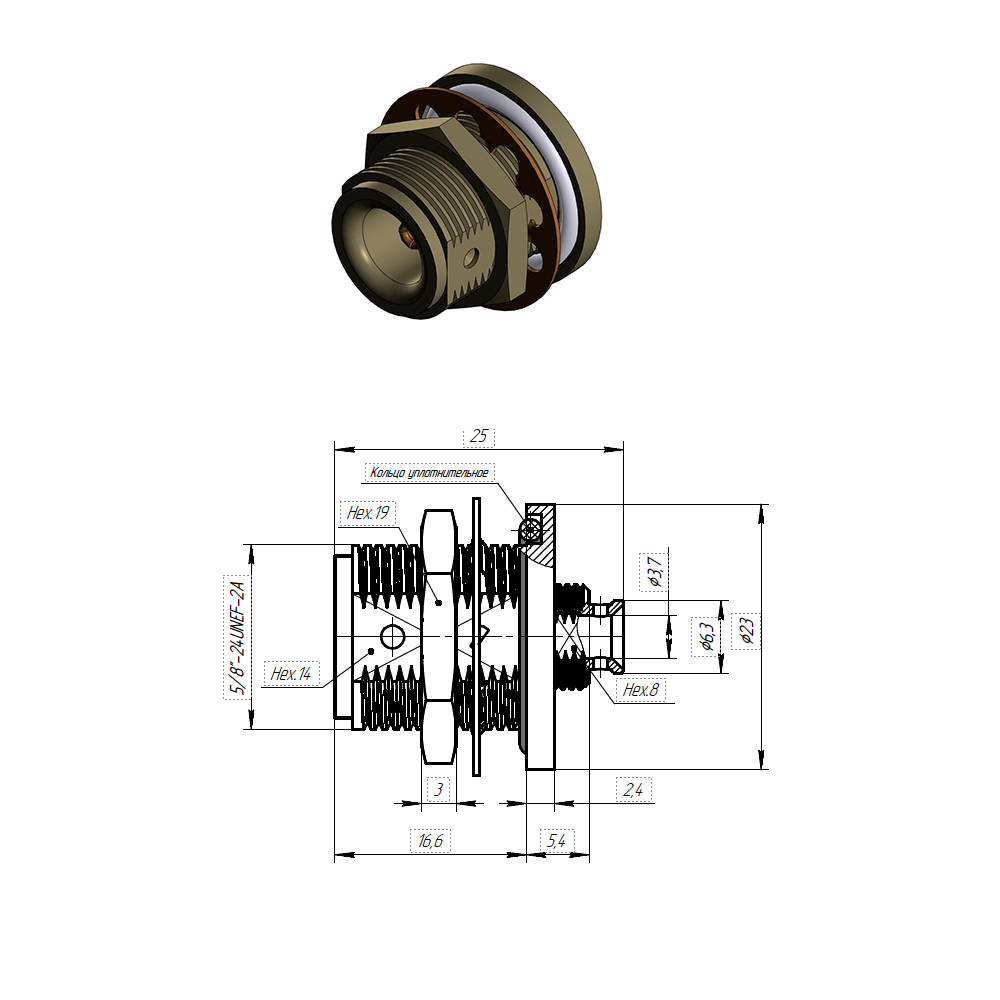

N-РПКП-141-1-546 18 ГГц ≤1,20 розетка приборно-кабельная RG 402, SF 141, SUCOFORM 141 Аналог 24_N-50-3-14 и 24_N-50-3-51 HUBER+SUHNER AG

Соединители приборные

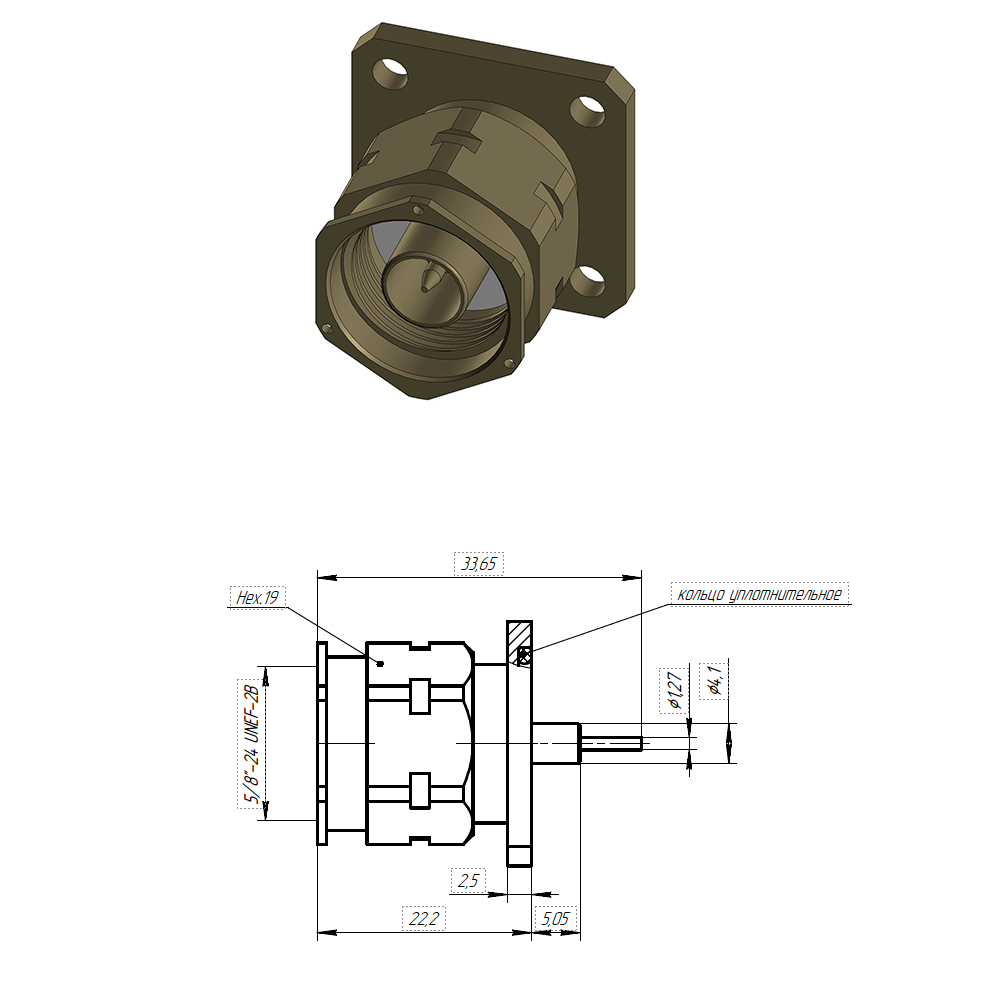

Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

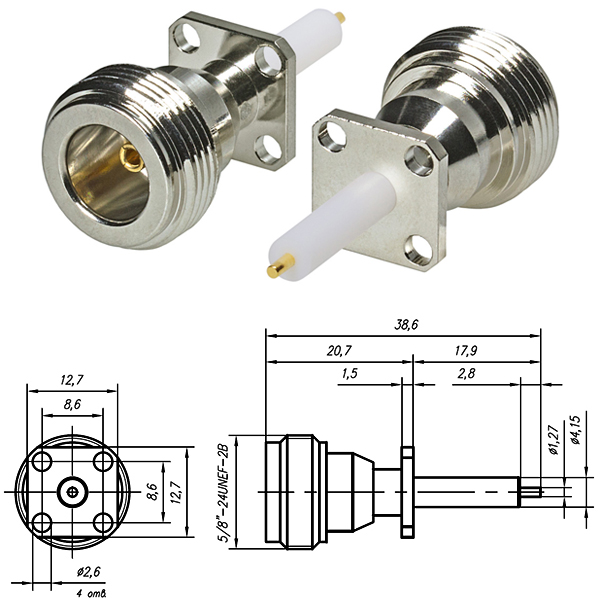

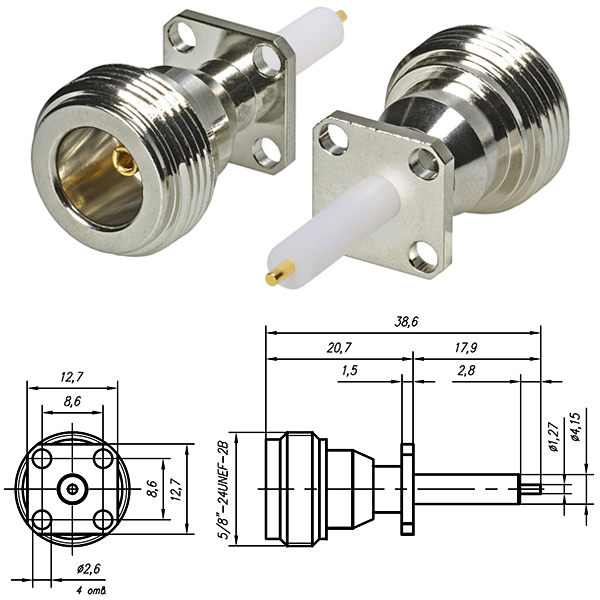

N-РБФП-Х-1-254-5.М 18 ГГц ≤1,25 розетка приборная фланцевая - -

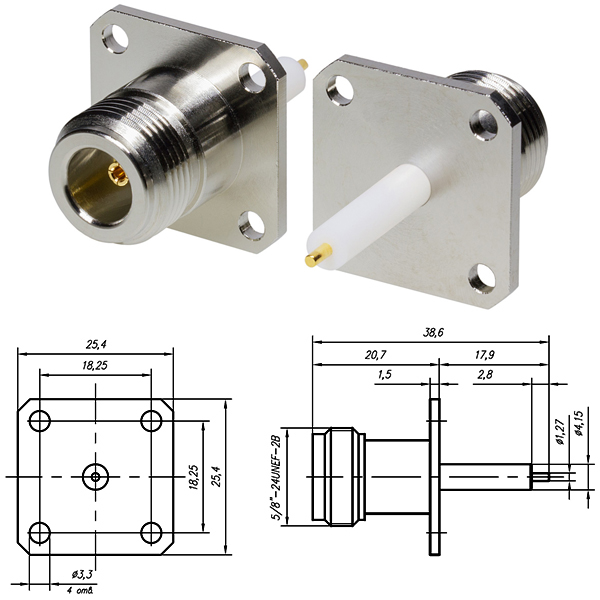

N-РБФП-Х-1-241-5.М 18 ГГц ≤1,25 розетка приборная фланцевая - -

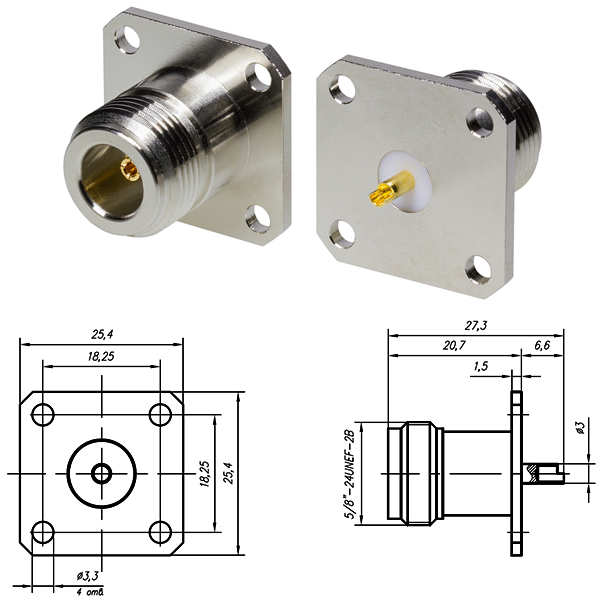

N-РБФП-Х-1-255-5.М 11 ГГц ≤1,25 розетка приборная фланцевая - -

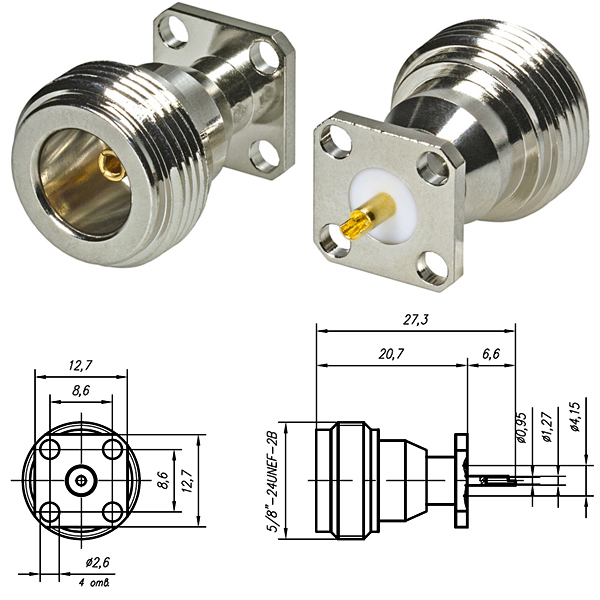

N-РБФП-Х-1-256-5.М 11 ГГц ≤1,25 розетка приборная фланцевая - -

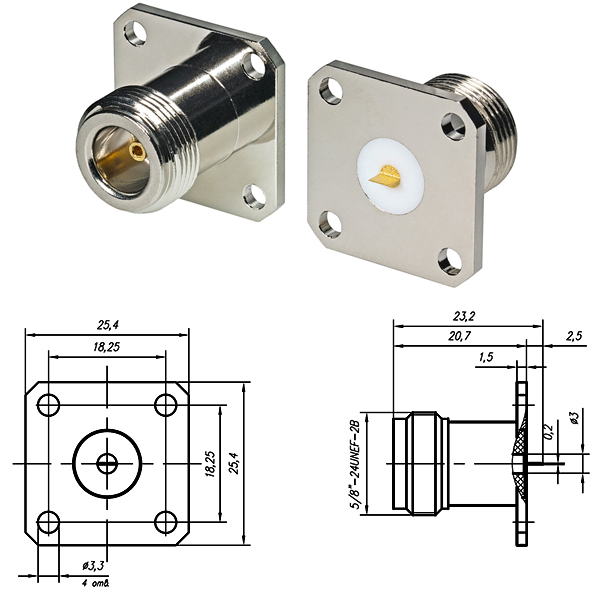

N-РБФП-Х-1-257-5.М 11 ГГц ≤1,25 розетка приборная фланцевая - микрополосок 0.2х1,3 мм

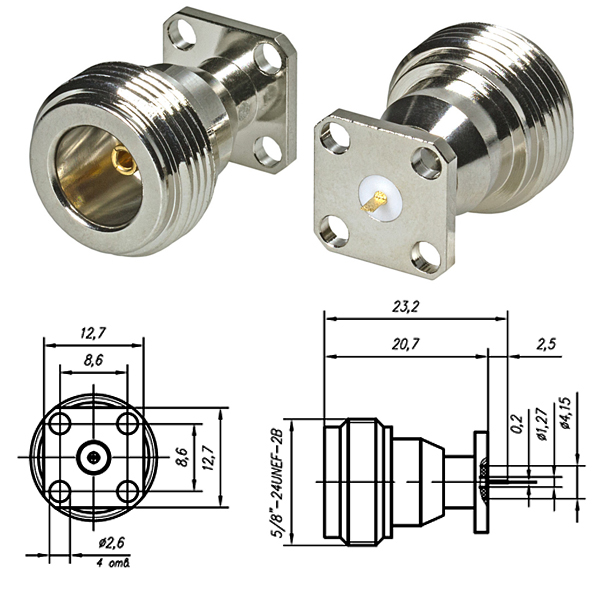

N-РБФП-Х-1-258-5.М 11 ГГц ≤1,25 розетка приборная фланцевая - микрополосок 0.2х1,3 мм
N-РБФП-Х-1-254-2.М 18 ГГц ≤1,25 розетка приборная фланцевая -
