Соединители коаксиальные тип MCX

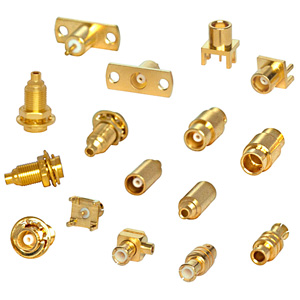

Серия MCX - это микроминиатюрные коаксиальные соединители с системой соединения "snap-on".
Соединители серии MCX на 30% меньше по размерам и весу, чем соединители SMB.
Эта серия применяется при высокой плотности межблочных соединений и обеспечивает легкий и быстрый монтаж.

Технические характеристики

Присоединительные размеры тип MCX
Волновое сопротивление 50Ω/75Ω
Рабочее напряжение 335В
Напряжение пробоя диэлектрика 750В (среднеквадратичное значение)
Рабочая частота 0~6ГГц(50 Ом)
0~1.5ГГц(75 Ом)
КСВН ≤1.20 (50 Ом)
≤1.30 (75 Ом)
Сопротивление контактов (центральный контакт) ≤5mΩ
Сопротивление контактов (внешний контакт) ≤2.5mΩ
Сопротивление изоляции ≥1000MΩ
Вносимые потери 0,1дБ на 1ГГц
Количество соединений ≥500
Температурный диапазон -65°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Золото
Центральный контакт(вилка) Латунь Золото
Центральный контакт(розетка) Бронза бериллиевая Золото
Изолятор PTFE -
Обжимная втулка Сплав меди Никель или золото
Пружинный контакт Бронза бериллиевая Золото

Условные обозначения

  • MCX-1
  • _2
  • K3
  • W4
  • H5
  • D6
  • 17
1. Серия соединителя MCX
2. Волновое сопротивление 50 или Значение не указано -50Ω
75 - 75Ω
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

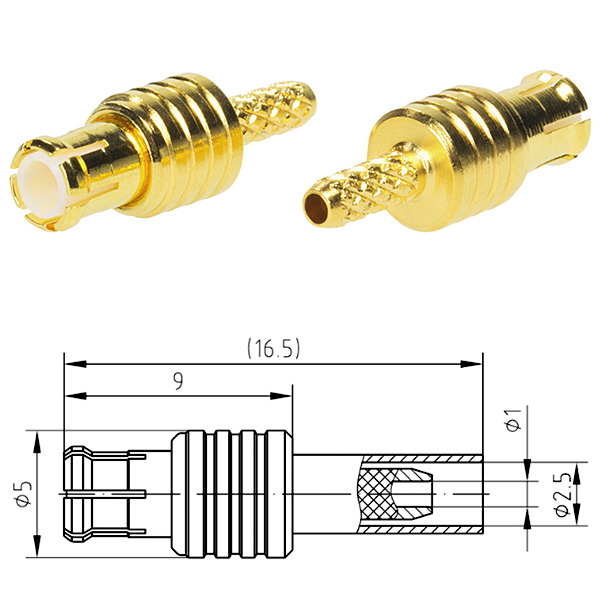

MCX-J2 121A-7501 6 ГГц ≤1,40 вилка кабельная прямая RG-178U, RG-196U A=2,5 L=15,8

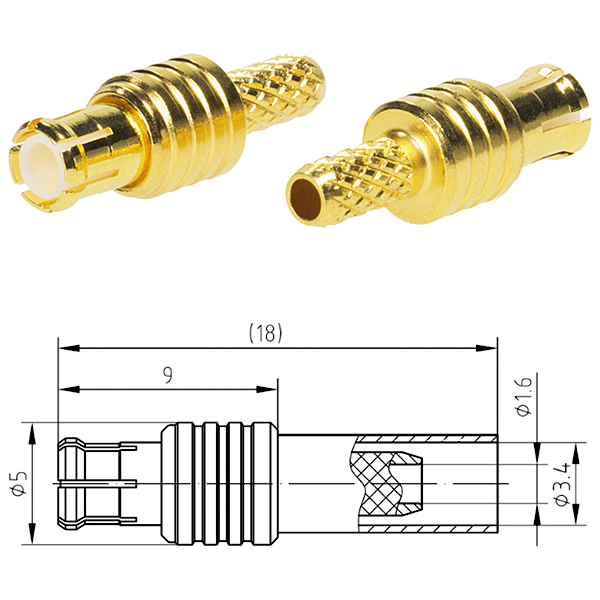

MCX-J2.5D 121A-7503 6 ГГц ≤1,40 вилка кабельная прямая RG-316DT A=3,4 L=17,3

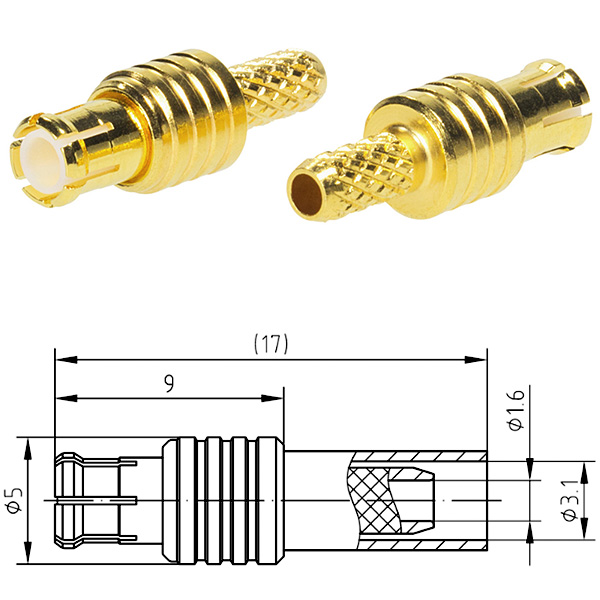

MCX-J3 121A-7502 6 ГГц ≤1,40 вилка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=16,3
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

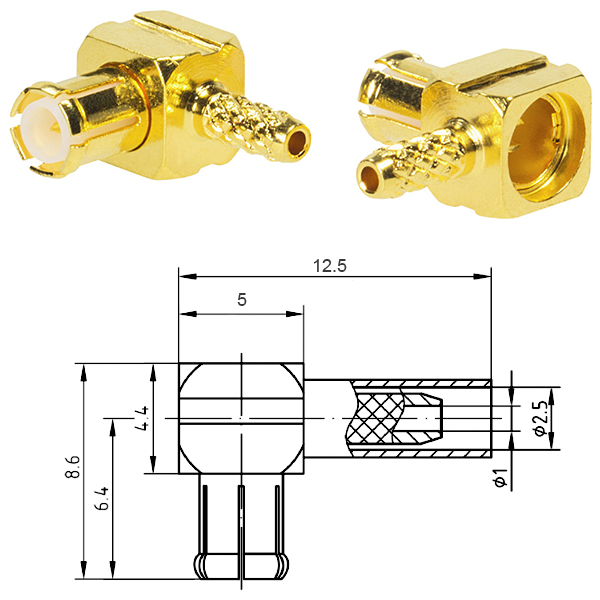

MCX-JW2 123A-7501 6 ГГц ≤1,40 вилка кабельная угловая RG-178U, RG-196U A=2,5 L=12,5

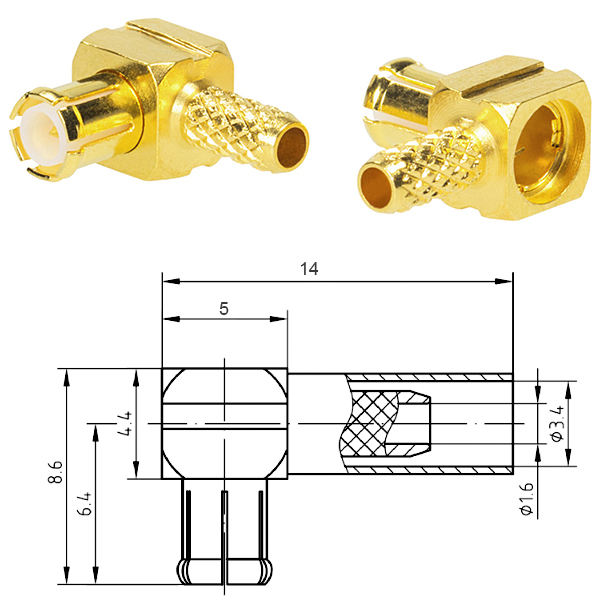

MCX-JW2.5D 121A-7503 6 ГГц ≤1,40 вилка кабельная угловая RG-316DT A=3,4 L=14,0

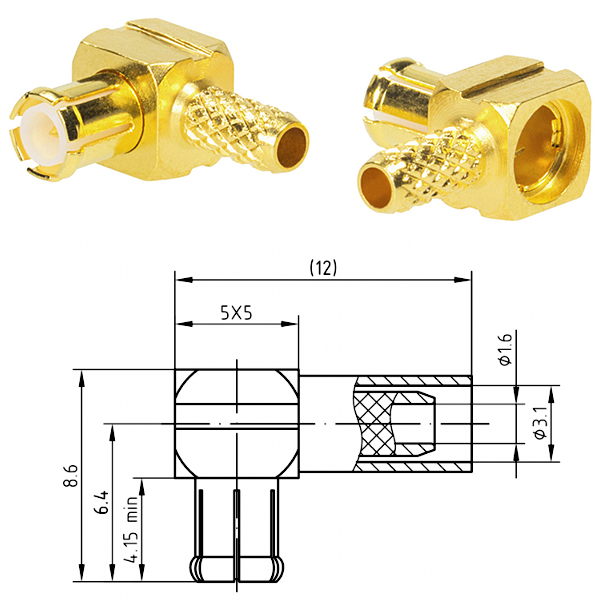

MCX-JW3 123A-7502 6 ГГц ≤1,40 вилка кабельная угловая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=13,0
MCX-JW3H 123A-7663 6 ГГц ≤1,40 вилка кабельная угловая RG-174/U, RG-188/U, RG-316/U -

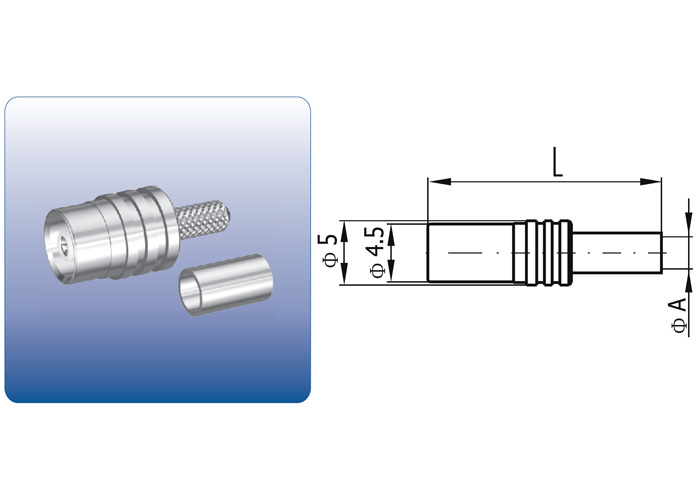

Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
MCX-K2 122A-7501 6 ГГц ≤1,40 розетка кабельная прямая RG-178U, RG-196U A=2,5 L=16,7
MCX-K2.5D 122A-7503 6 ГГц ≤1,40 розетка кабельная прямая RG-316DT A=3,4 L=18,2
MCX-K3 122A-7502 6 ГГц ≤1,40 розетка кабельная прямая RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=17,2

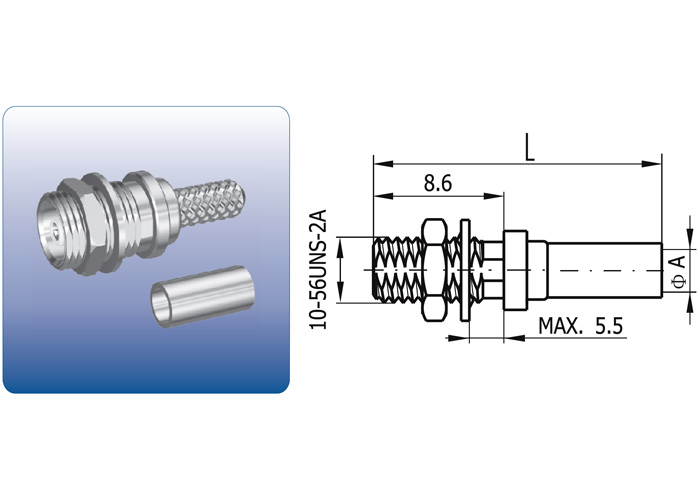

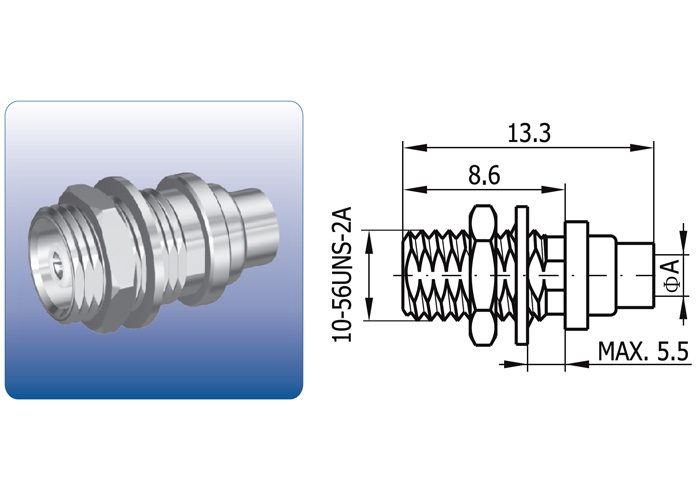

Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

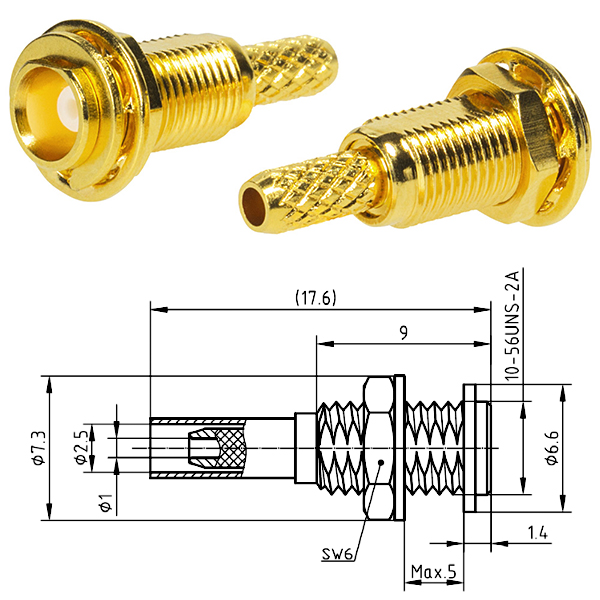

MCX-KY2 122A-2501 6 ГГц ≤1,40 розетка приборно-кабельная RG-178U, RG-196U A=2,5 L=17,6

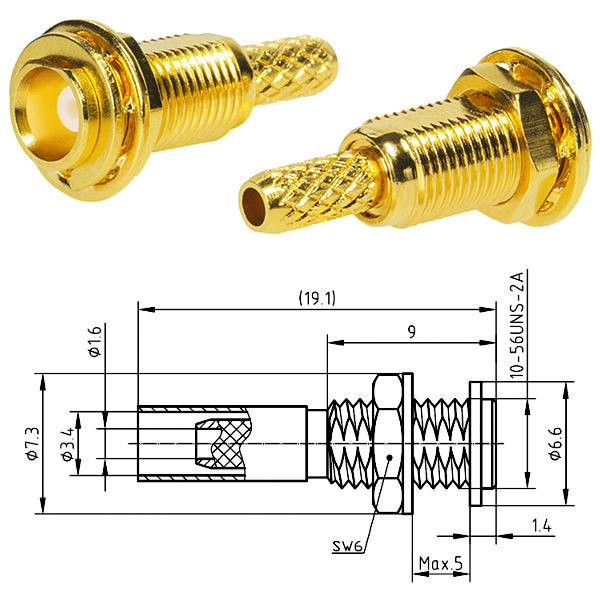

MCX-KY2.5D 122A-2503 6 ГГц ≤1,40 розетка приборно-кабельная RG-316DT A=3,4 L=19,1
MCX-KY2.5DA 122A-2506 6 ГГц ≤1,40 розетка приборно-кабельная RG-316DT A=3,4 L=20,3
MCX-KY2A 122A-2504 6 ГГц ≤1,40 розетка приборно-кабельная RG-178U, RG-196U A=2,5 L=18,8

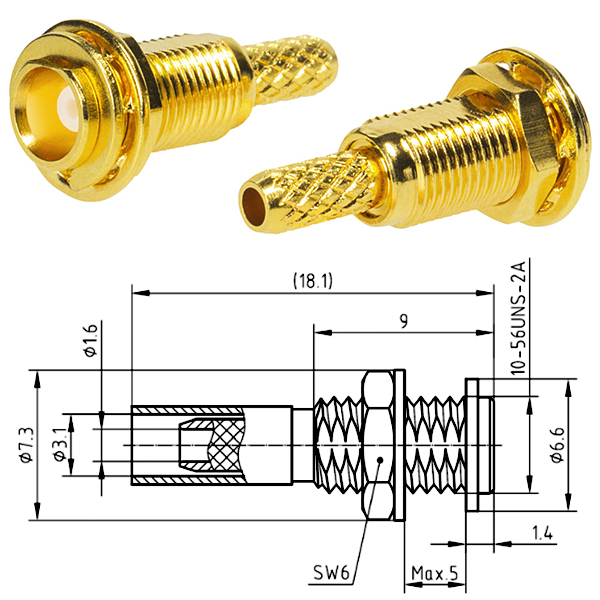

MCX-KY3 122A-2502 6 ГГц ≤1,40 розетка приборно-кабельная RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=18,1
MCX-KY3A 122A-2505 6 ГГц ≤1,40 розетка приборно-кабельная RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 A=3,1 L=19,3

Соединители для печатных плат

Вилки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

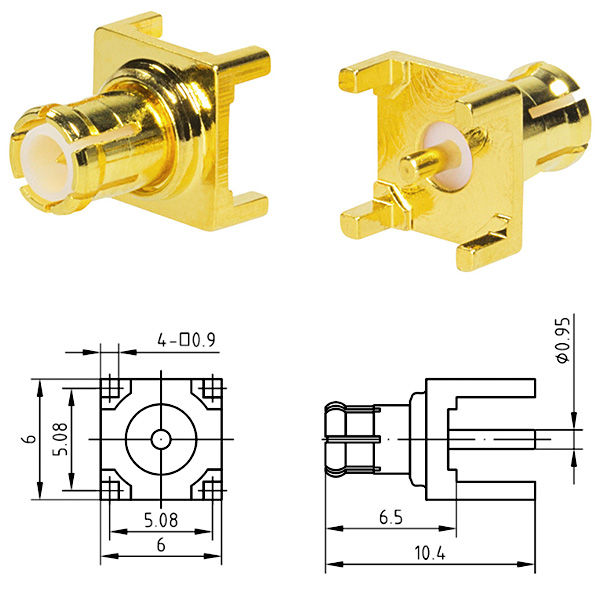

MCX-JHD 121A-4801 6 ГГц ≤1,35 вилка прямая на плату - -

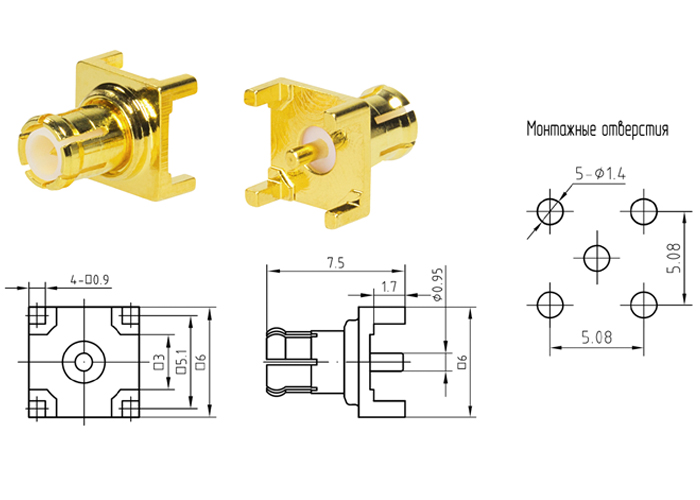

MCX-JHD2 121A-4803 6 ГГц ≤1,35 вилка прямая на плату - -

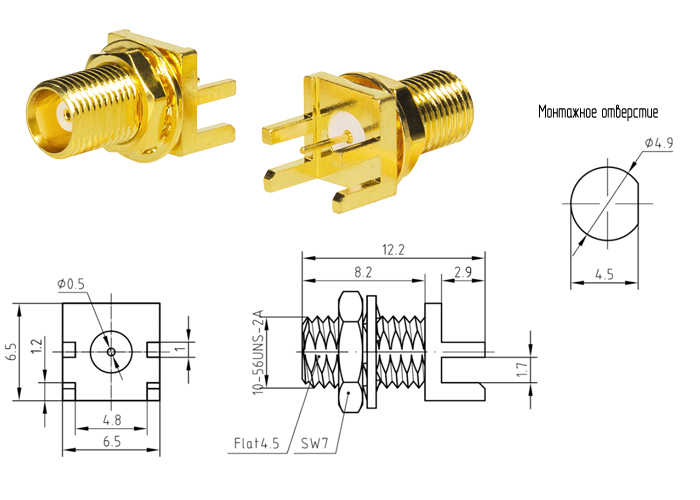

Розетка прямая на плату краевая с гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
MCX-KYHDC3 122A-C804 6 ГГц ≤1,35 розетка краевая на плату - -
Розетки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
MCX-KHD1 122A-4801 6 ГГц ≤1,35 розетка прямая на плату - A=3,9 L=9,8

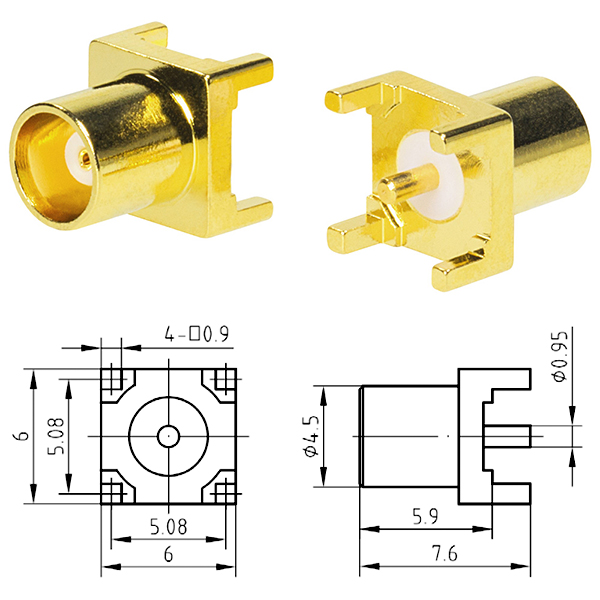

MCX-KHD2 122A-4802 6 ГГц ≤1,35 розетка прямая на плату - A=1,7 L=7,6

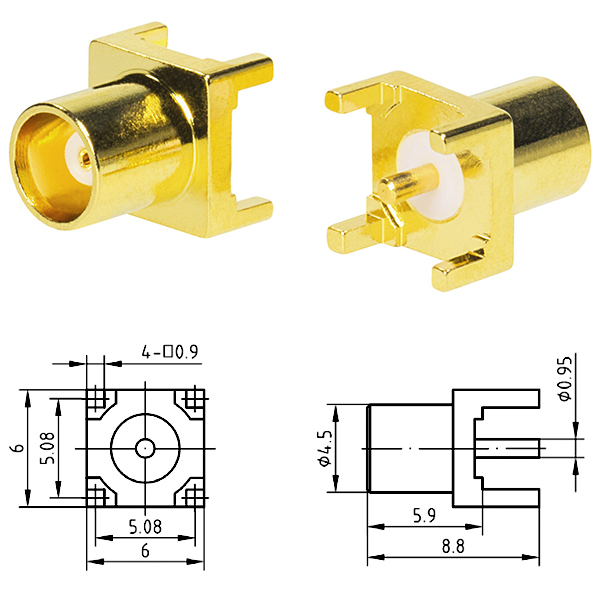

MCX-KHD3 122A-4803 6 ГГц ≤1,35 розетка прямая на плату - A=2,9 L=8,8

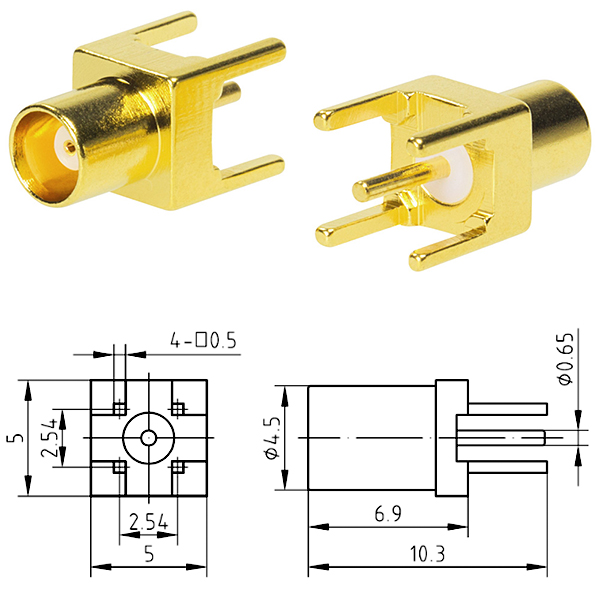

MCX-KHD4 122A-4804 6 ГГц ≤1,35 розетка прямая на плату - -

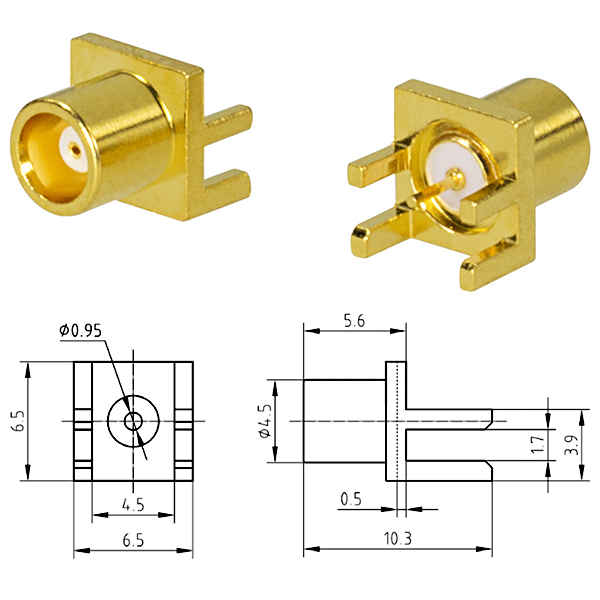

MCX-KHDC 122A-5801 6 ГГц ≤1,35 розетка прямая на плату - -

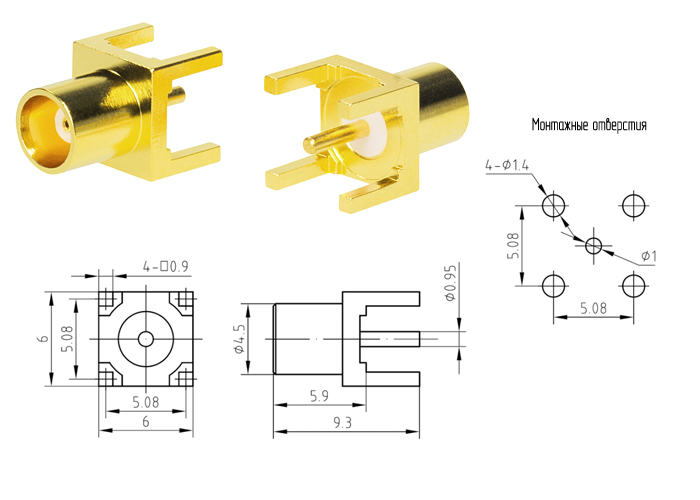

MCX-KHD14 122A-4814 6 ГГц ≤1,35 розетка прямая на плату - -

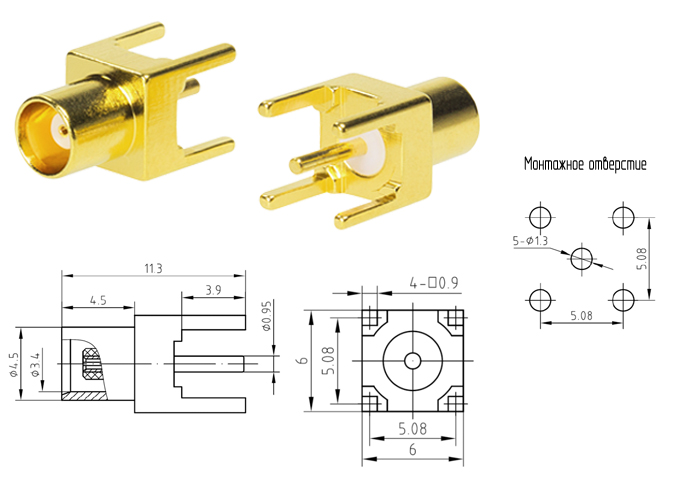

MCX-KHD3F 122A-483F 6 ГГц ≤1,35 розетка прямая на плату - -

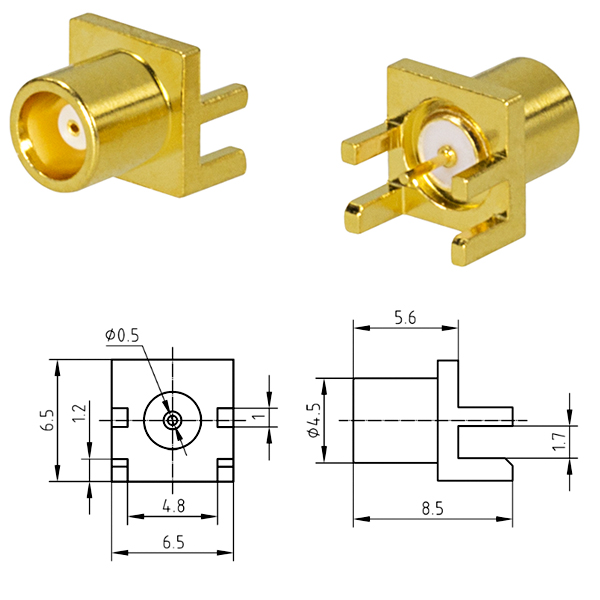

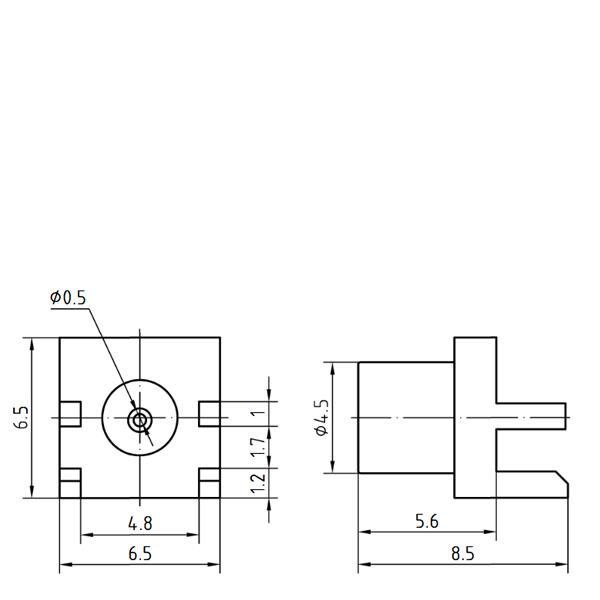

MCX-KHDC3 122A-5804 6 ГГц ≤1,35
MCX-KHDC4 6 ГГц ≤1,35 розетка прямая на плату

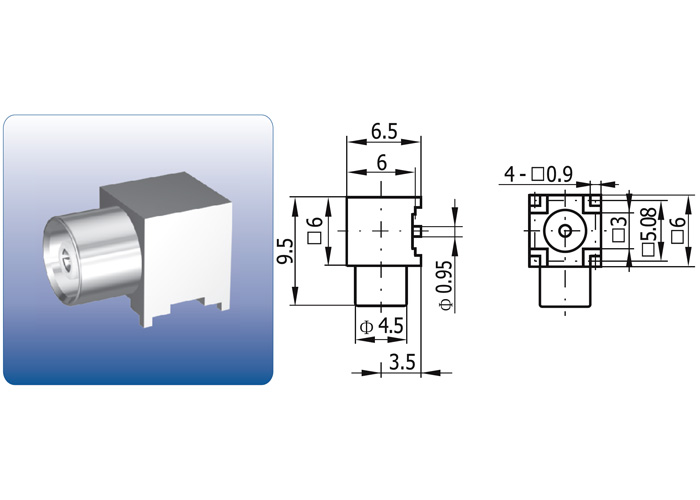

Розетки на плату угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

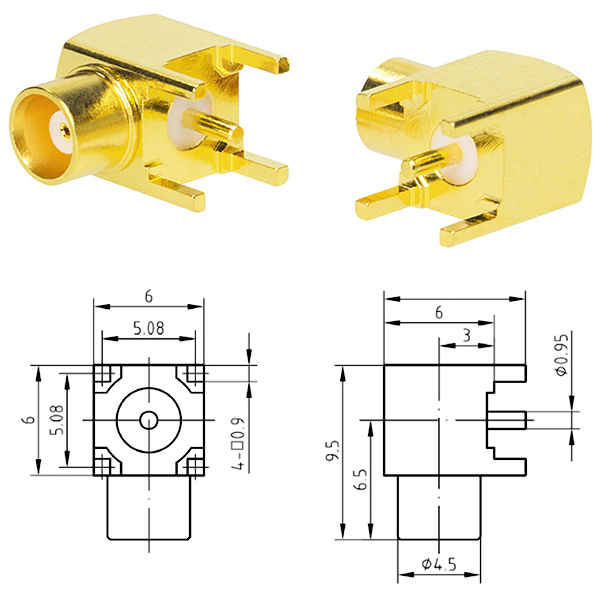

MCX-KWHD1 124A-4801 6 ГГц ≤1,40 розетка угловая на плату - A=1,7 L=7,7
MCX-KWHD2 124A-4802 6 ГГц ≤1,40 розетка угловая на плату - A=2,9 L=8,9

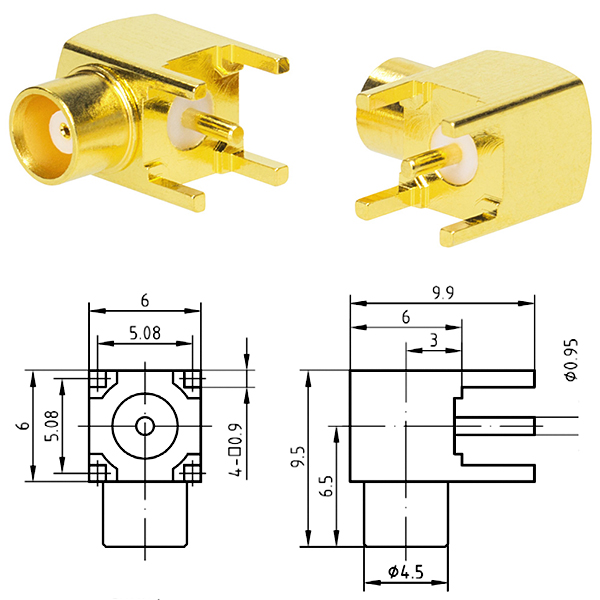

MCX-KWHD3 124A-4803 6 ГГц ≤1,40 розетка угловая на плату - A=3,9 L=9,9

Соединители для поверхностного монтажа

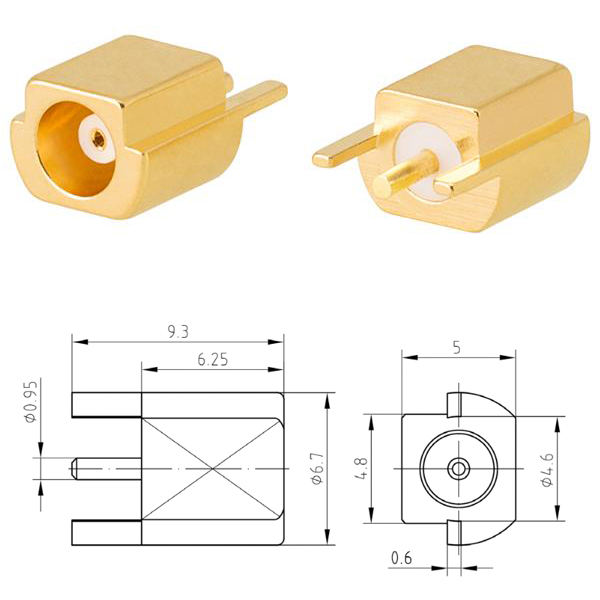

Розетки для поверхностного монтажа краевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
MCX-KHTC 122A-6801 6 ГГц ≤1,35 розетка краевая для поверхностного монтажа - -

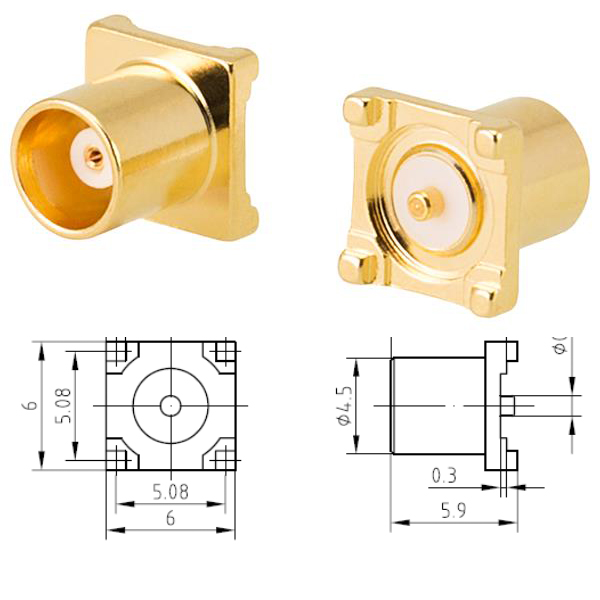

Розетки для поверхностного монтажа прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
MCX-KHT 122A-6801 6 ГГц ≤1,35 розетка вертикальная для поверхностного монтажа - -

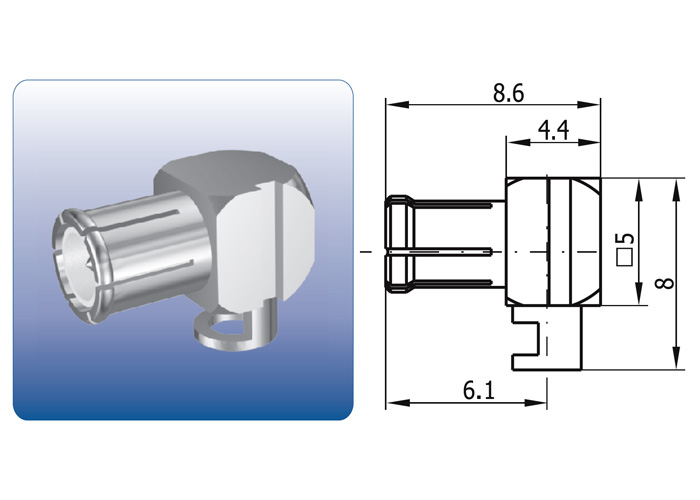

Розетки для поверхностного монтажа угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
MCX-KWHT 124A-6801 6 ГГц ≤1,40 розетка угловая для поверхностного монтажа - -

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

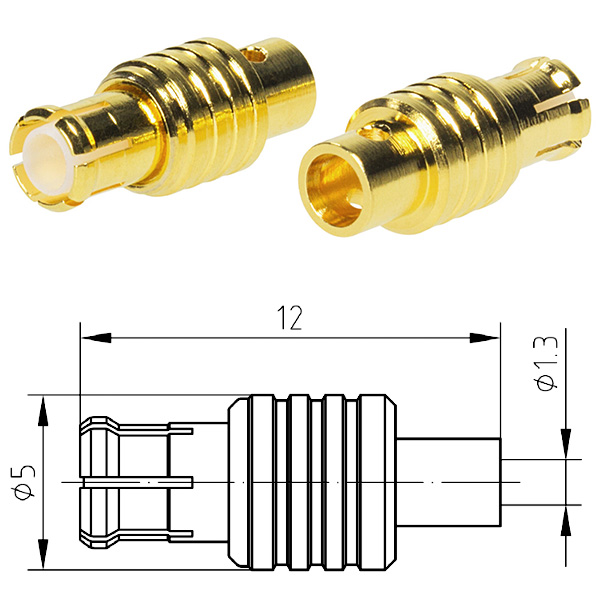

MCX-JB1 121A-7661 6 ГГц ≤1,29 вилка кабельная прямая EZ47 A=1,3

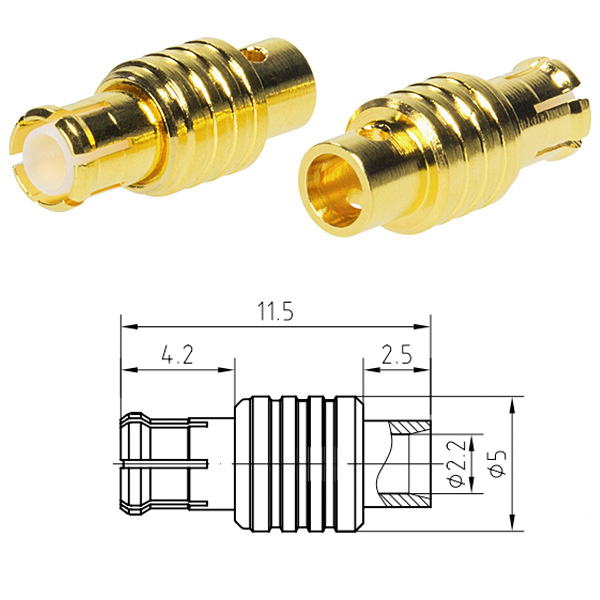

MCX-JB2 121A-7662 6 ГГц ≤1,29 вилка кабельная прямая RG-405U A=2,2

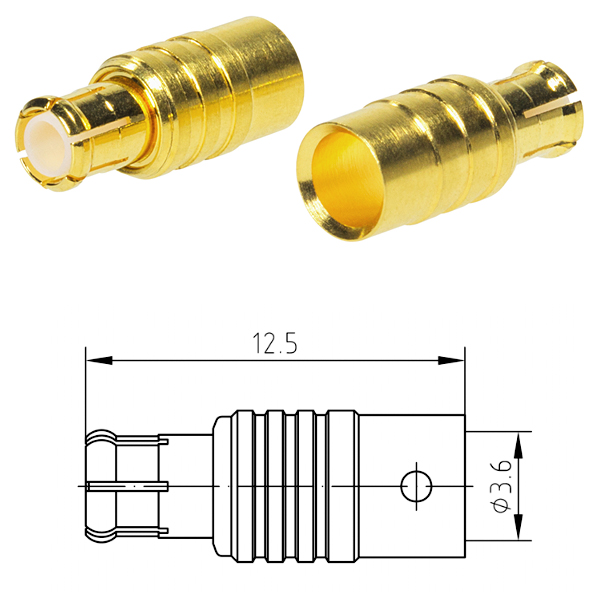

MCX-JB3 121A-7663 6 ГГц ≤1,35 вилка кабельная прямая RG402/SF141/SM141/SR141/РК50-3-2/29
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

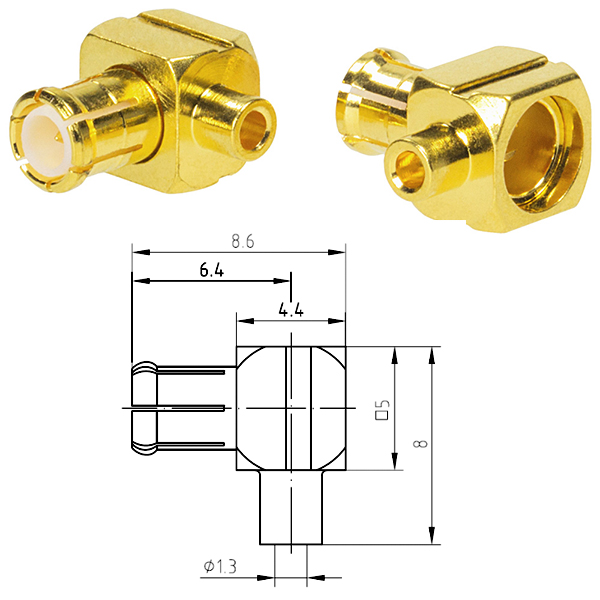

MCX-JWB1 123A-7661 6 ГГц ≤1,35 вилка кабельная угловая EZ47 A=1,3

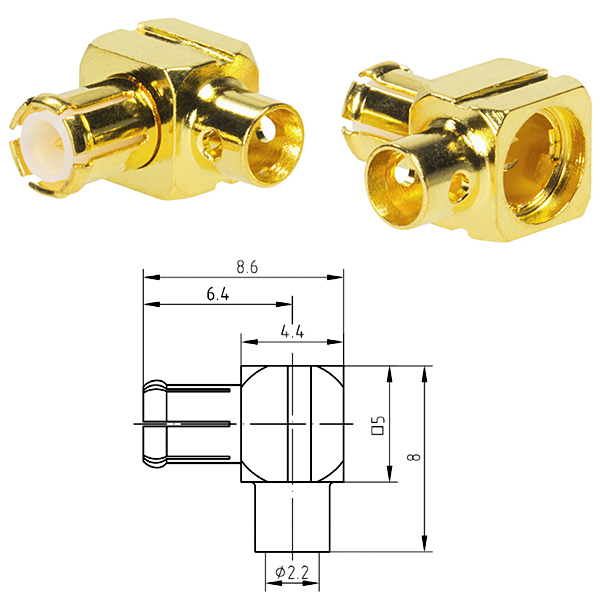

MCX-JWB2 123A-7662 6 ГГц ≤1,35 вилка кабельная угловая RG-405U A=2,2

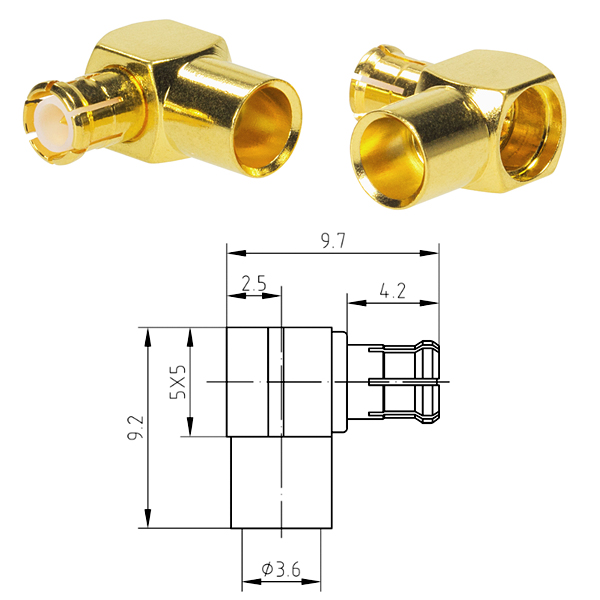

MCX-JWB3 123A-7664 6 ГГц ≤1,35 вилка кабельная угловая RG402/SF141/SM141/SR141/РК50-3-2/29
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

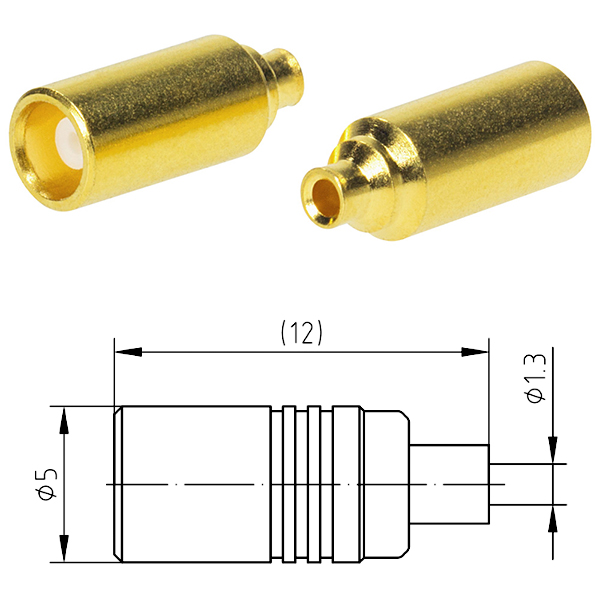

MCX-KB1 122A-7661 6 ГГц ≤1,29 розетка кабельная прямая EZ47 A=1,3

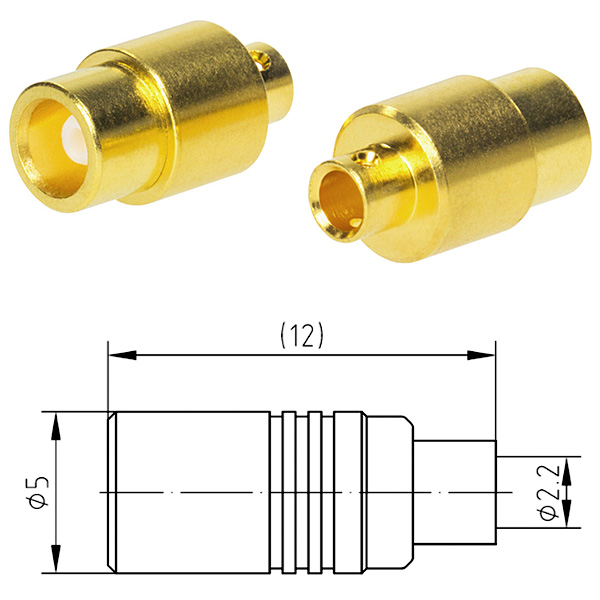

MCX-KB2 122A-7662 6 ГГц ≤1,29 розетка кабельная прямая RG-405U A=2,2

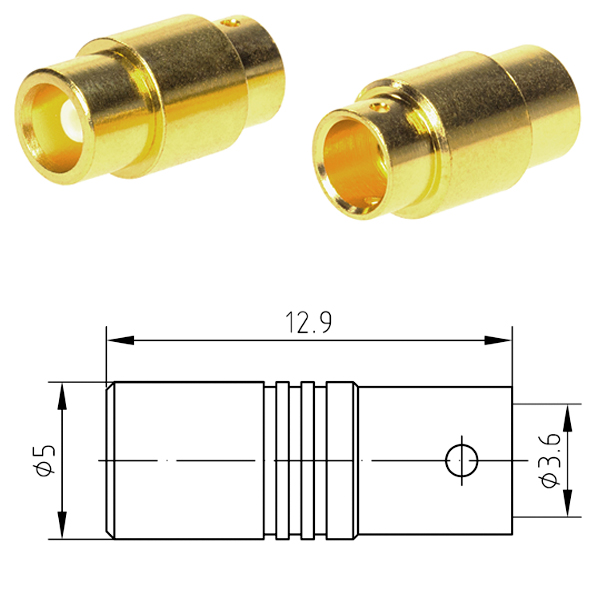

MCX-KB3 122A-7663 6 ГГц ≤1,35 розетка кабельная прямая RG402/SF141/SM141/SR141/РК50-3-2/29
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

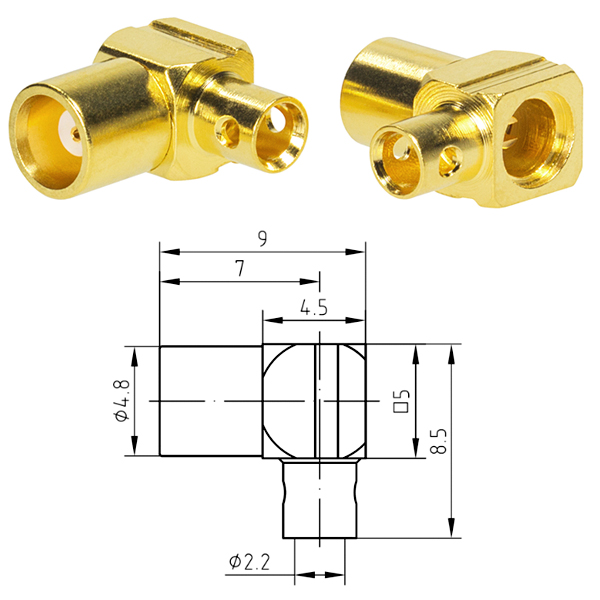

MCX-KWB2 124A-7662 6 ГГц ≤1,35 розетка кабельная угловая RG405/SF085/SM086/SR085/РК50-1,5-22
Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

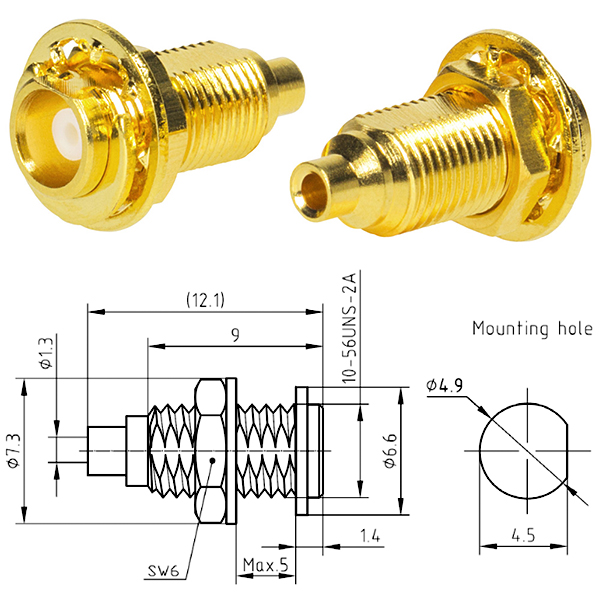

MCX-KYB1 122A-2661 6 ГГц ≤1,29 розетка приборно-кабельная EZ47 A=1,3
MCX-KYB1A 122A-2663 6 ГГц ≤1,29 розетка приборно-кабельная EZ47 A=1,3

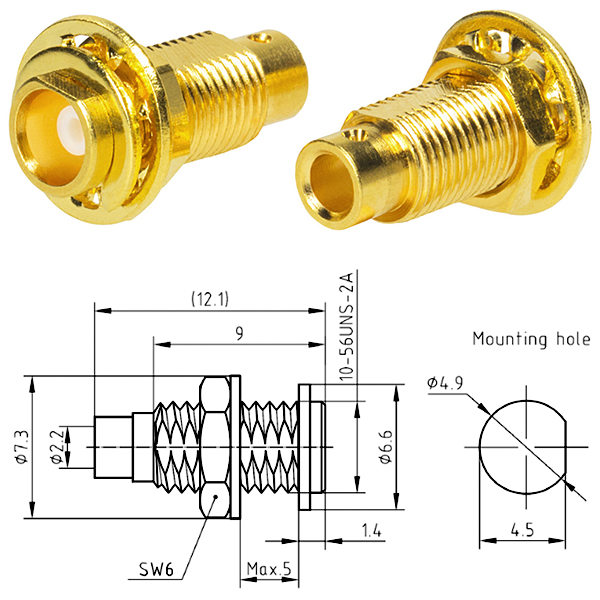

MCX-KYB2 122A-2662 6 ГГц ≤1,29 розетка приборно-кабельная RG-405U A=2,2
MCX-KYB2A 122A-2664 6 ГГц ≤1,29 розетка приборно-кабельная RG-405U A=2,2

Соединители приборные фланцевые

Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

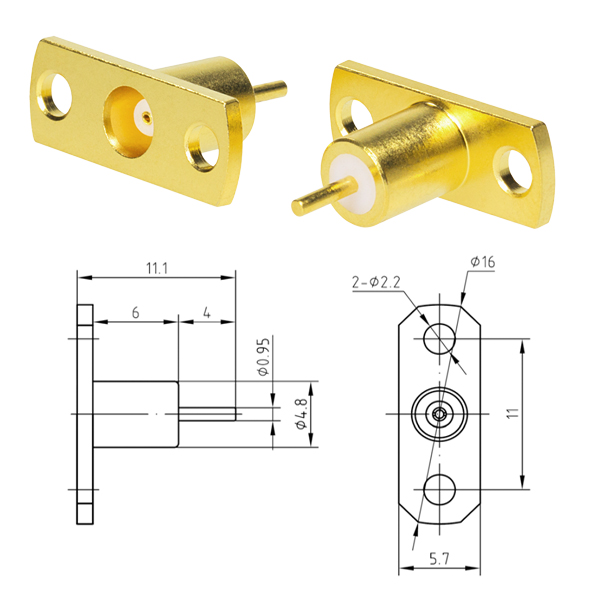

MCX-KFD22 122A-0023 6 ГГц ≤1,35 розетка приборная фланцевая - -

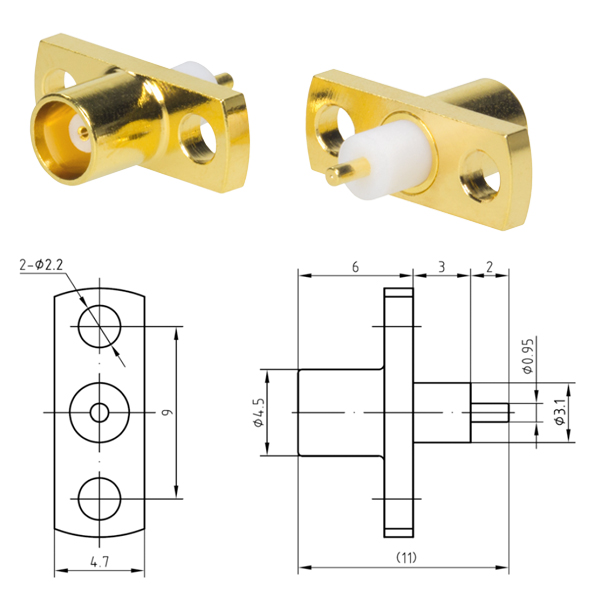

MCX-KFD33 122A-0034 6 ГГц ≤1,35 розетка приборная фланцевая - -
