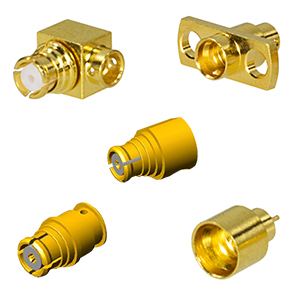

Соединители коаксиальные тип SMP

Серия SMP это микроминиатюрные коаксиальные соединители миллиметрового диапазона. Рабочая частота до 40 ГГц.

Широко применяются для межблочных соединений.

Обладают отличной вибростойкостью, легкостью монтажа и прекрасными техническими характеристиками.

Технические характеристики

Присоединительные размеры тип SMP
Волновое сопротивление 50Ω
Рабочее напряжение 335В
Напряжение пробоя диэлектрика 500В
Рабочая частота 0~40ГГц
Сопротивление изоляции ≥5000MΩ
Сопротивление контактов (центральный контакт) ≤6mΩ
Сопротивление контактов (внешний контакт) ≤2mΩ
Количество соединений ≥500
Температурный диапазон -65°C~+165°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Бериллиевая или фосфорная бронза Золото
Центральный контакт(штырь) Фосфорная бронза Золото
Центральный контакт(гнездо) Бронза бериллиевая Золото
Изолятор PTFE -
Прокладка Стекло -
Обжимная втулка Сплав меди Никель или золото

Условные обозначения

  • SMP-1
  • _2
  • J3
  • _4
  • F5
  • B6
  • 2-F7
1. Серия соединителя SMP
2. Волновое сопротивление 50 или Значение не указано -50Ω
75 - 75Ω
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMP-JB2 131A-7101 18 ГГц ≤1,35 вилка кабельная прямая UT086, RG405, 670-086 -
Вилки приборно-кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

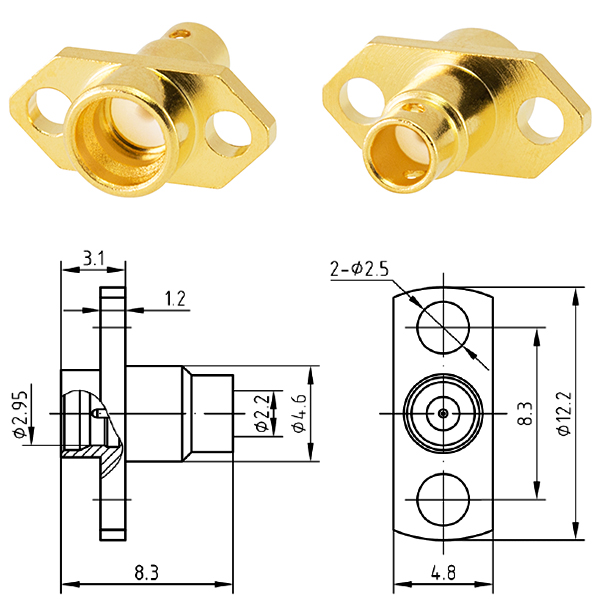

SMP-JFB2-F 131A-1661 26,5 ГГц ≤1,45 вилка приборно-кабельная UT086, RG405, 670-086 -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

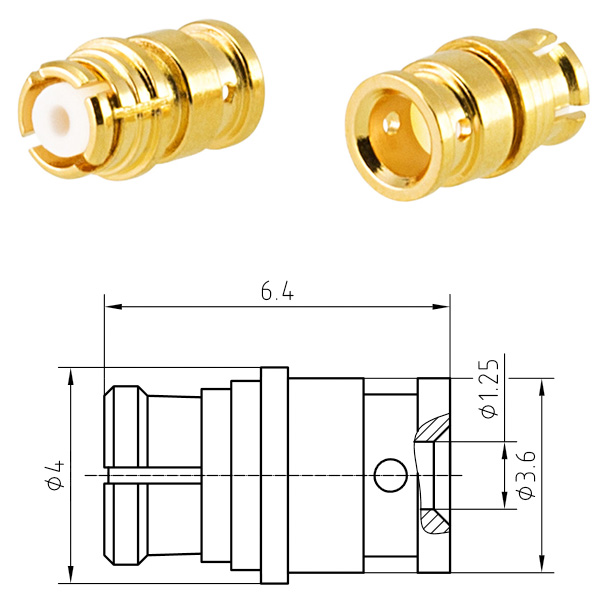

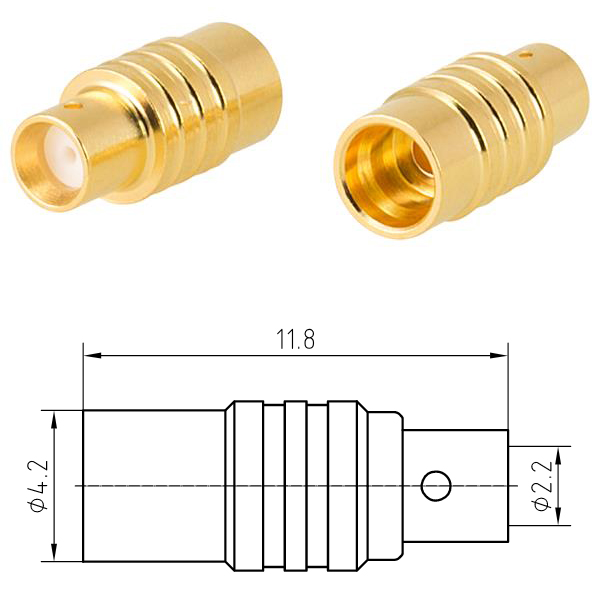

SMP-KB1 132A-7161 26,5 ГГц ≤1,59 розетка кабельная прямая .047, 670-047, SM047 -
SMP-KB2 132A-7162 26,5 ГГц ≤1,32 розетка кабельная прямая UT086, RG405, 670-086 -
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

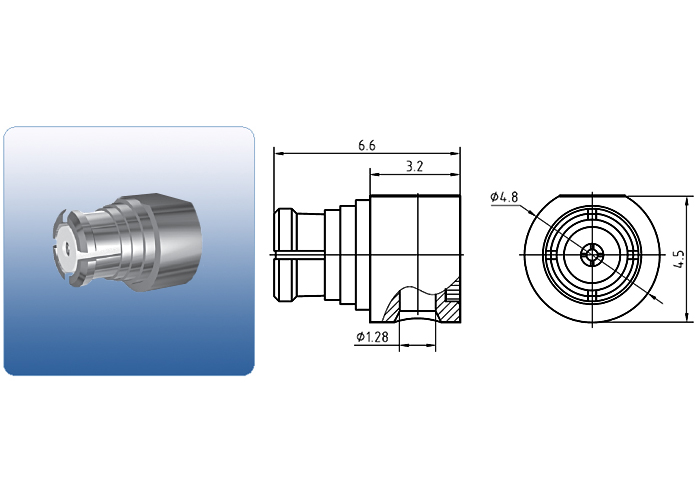

SMP-KWB1 134A-7661 26,5 ГГц ≤1,59 розетка кабельная угловая .047/670-047/SM047 -

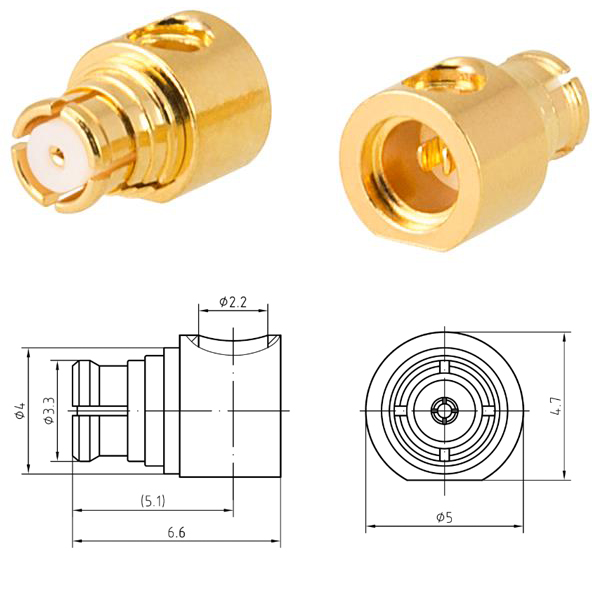

SMP-KWB2 134A-7662 12,4 ГГц ≤1,30 розетка кабельная угловая UT086, RG405, 670-086 -

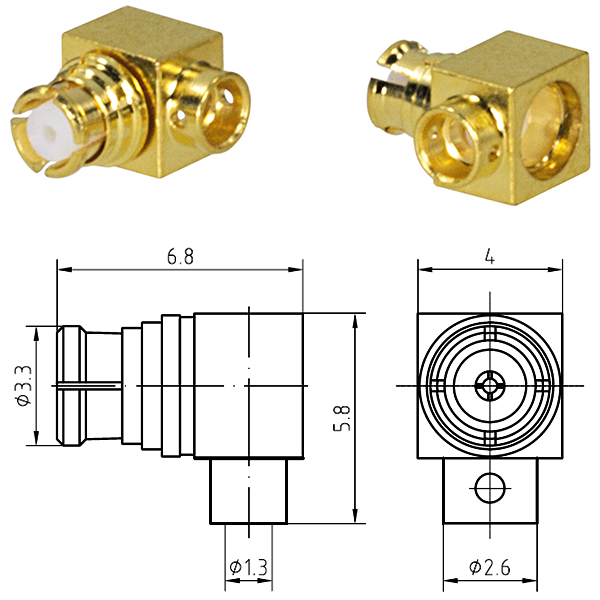

SMP-KWB1A 134A-7163 26,5 ГГц ≤1,59 розетка кабельная угловая .047/670-047/SM047 -

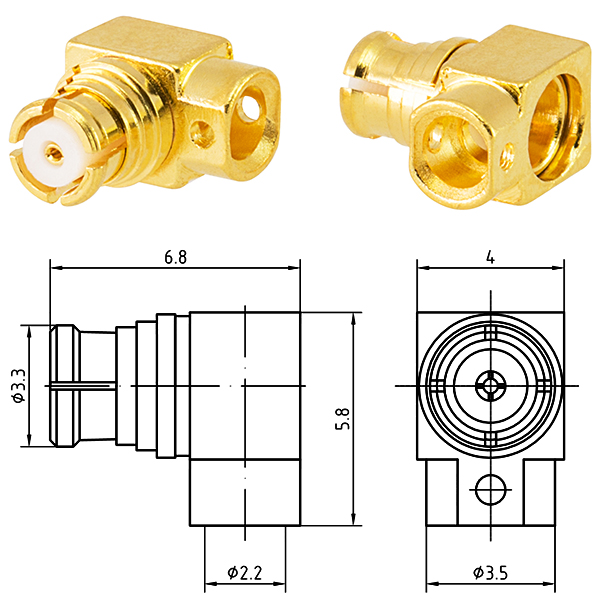

SMP-KWB2A 134A-7164 26,5 ГГц ≤1,59 розетка кабельная угловая UT086, RG405, 670-086 -

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

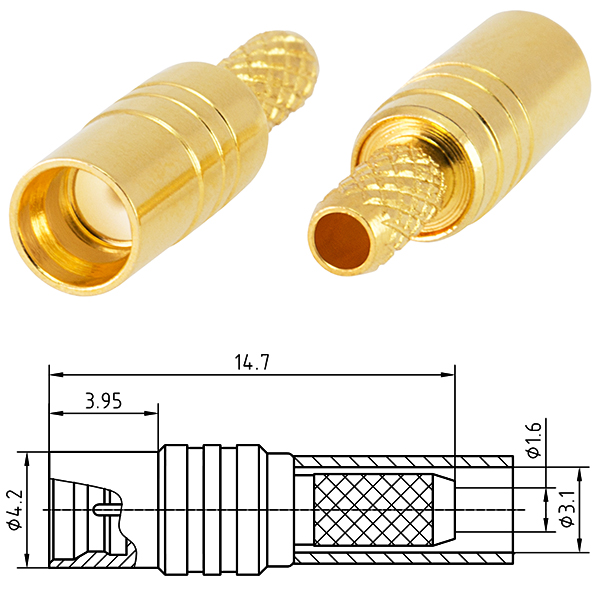

SMP-J3 131A-7001 6 ГГц ≤1,30 вилка кабельная прямая RG174A/U, RG188A/U, RG316/U -
Вилки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

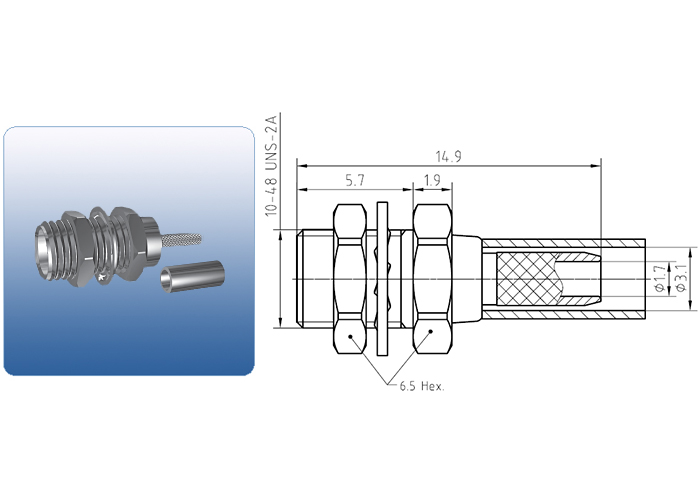

SMP-JY3 131A-2001 6 ГГц ≤1,30 вилка приборно-кабельная RG174A/U, RG188A/U, RG316/U -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

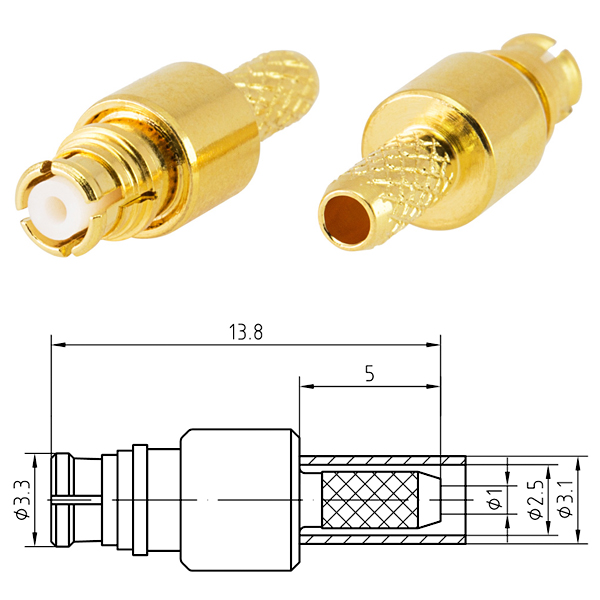

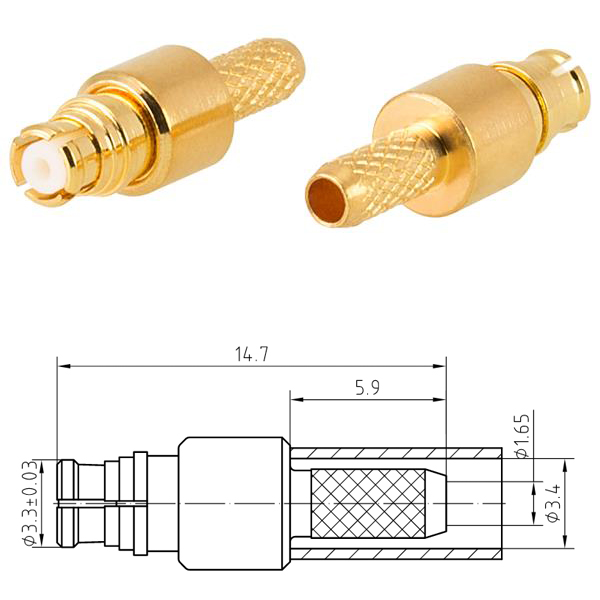

SMP-K2 SMP-K2 6 ГГц ≤1,30 розетка кабельная прямая RG178 -

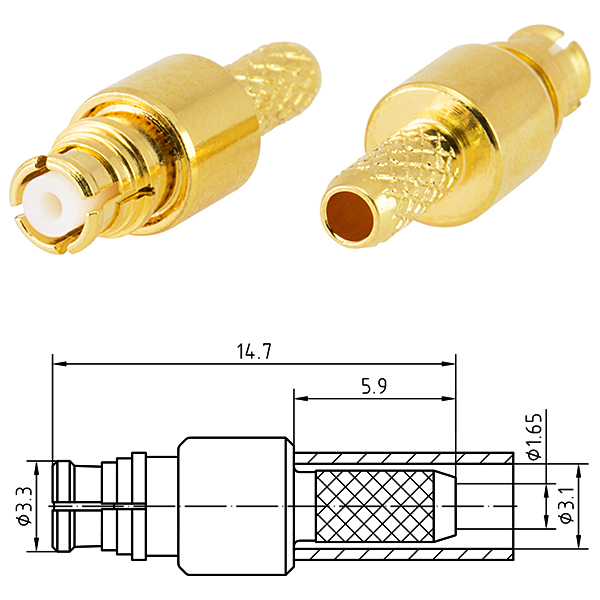

SMP-K3 132A-7002 6 ГГц ≤1,30 розетка кабельная прямая RG174A/U, RG188A/U, RG316/U -
SMP-K2.5D 132A-7003 6 ГГц ≤1,30 розетка кабельная прямая RG316D -
SMP-K5Y AE99142416 розетка кабельная прямая RG58/303/LMR195/обжим
Розетки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

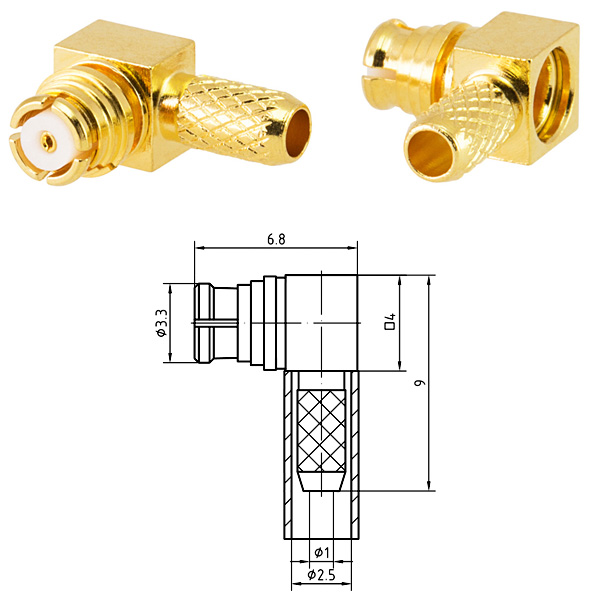

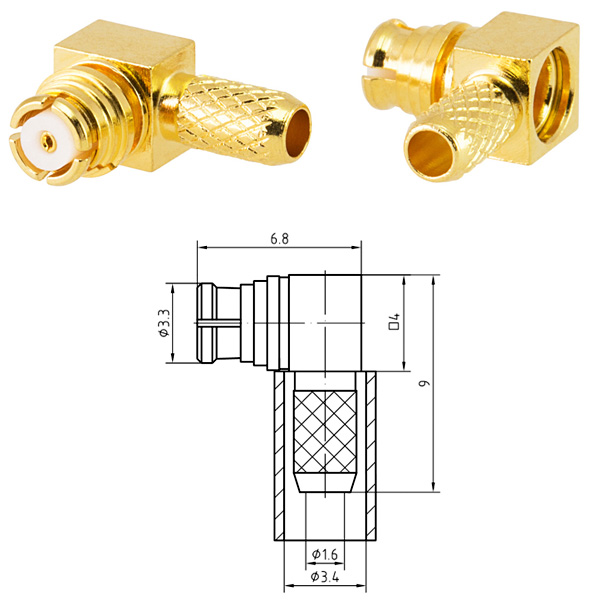

SMP-KW2 134A-7001 6 ГГц ≤1,26 розетка кабельная угловая RG178 -

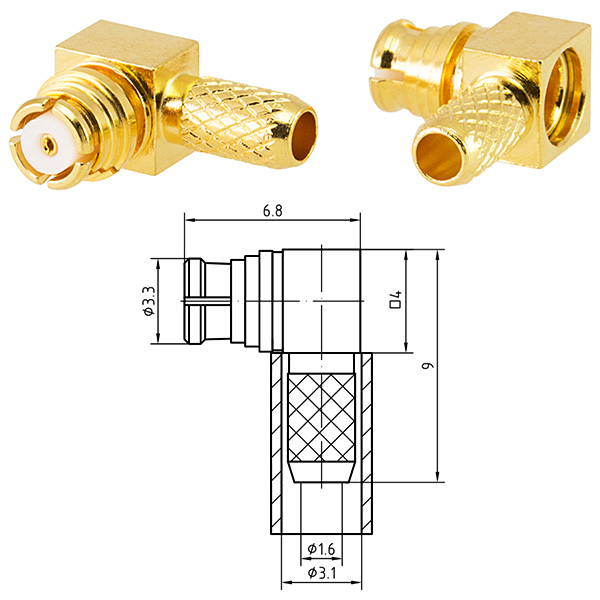

SMP-KW3 134A-7002 6 ГГц ≤1,26 розетка кабельная угловая RG174A/U, RG188A/U, RG316/U -
SMP-KW2.5D 134A-7003 6 ГГц ≤1,26 розетка кабельная угловая RG316D -

Соединители для печатных плат

Вилки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

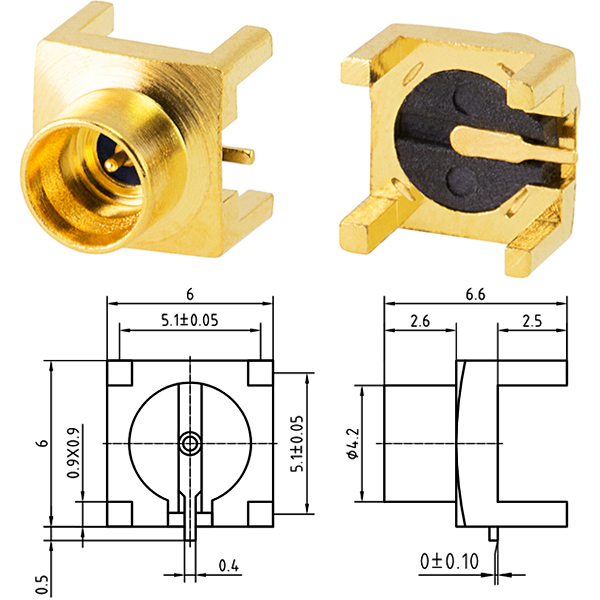

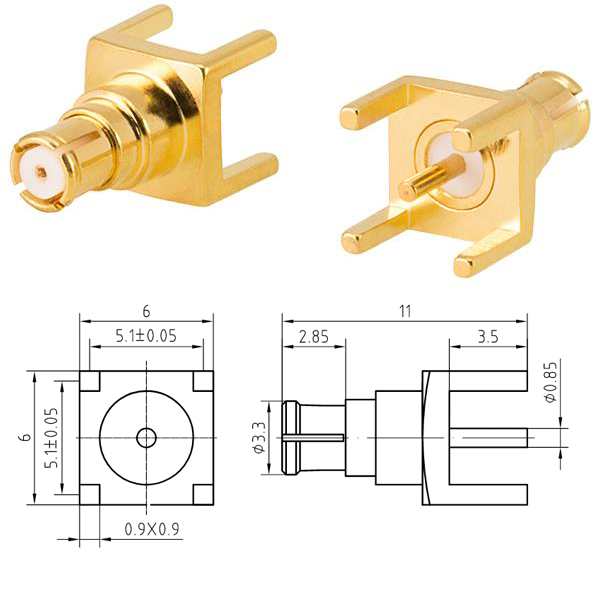

SMP-JHDT 131A-4301 26,5 ГГц ≤1,45 вилка прямая на плату - -

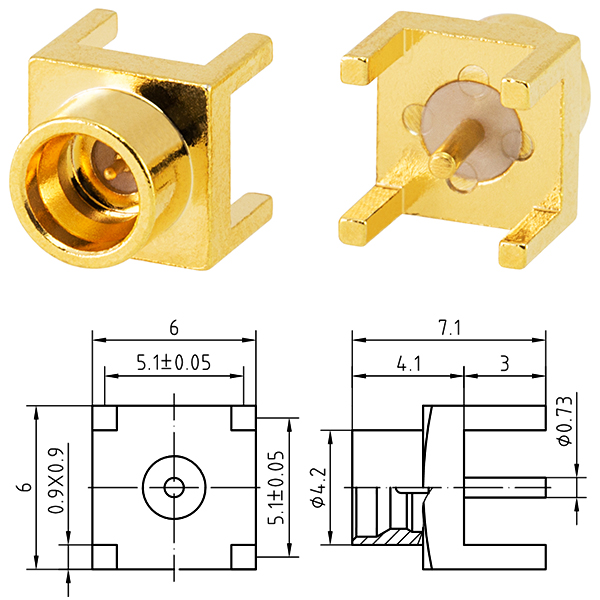

SMP-JHD1 B1A-4302 26,5 ГГц ≤1,45 вилка прямая на плату - -
Розетки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMP-KHD 132A-4301 26,5 ГГц ≤1,45 розетка прямая на плату - -

Соединители для поверхностного монтажа

Вилка прямая
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

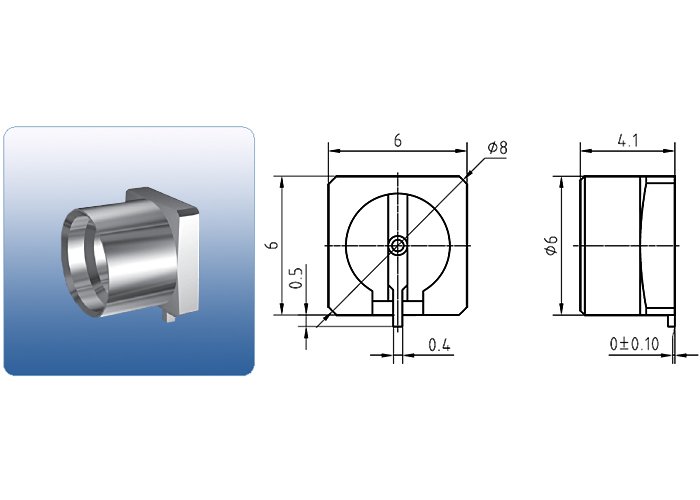

SMP-JHT1 B1A-4601 26,5 ГГц ≤1,45 - -

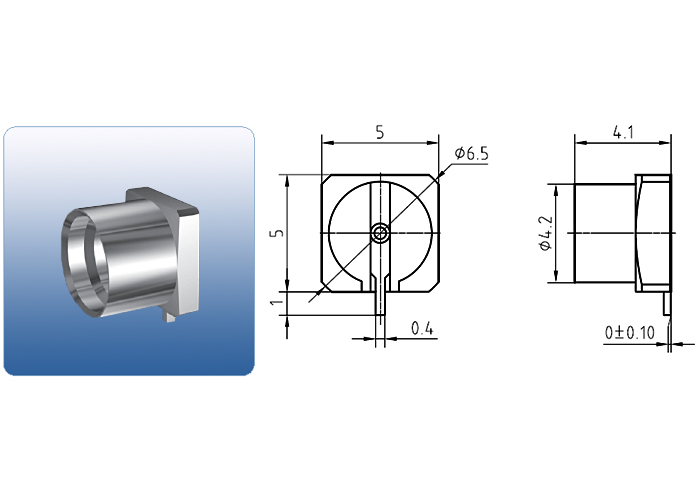

SMP-JHT2 131A-4602 26,5 ГГц ≤1,45 - -
SMP-JHT4 131-4603 вилка прямая на плату Limited Detent
Вилки краевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

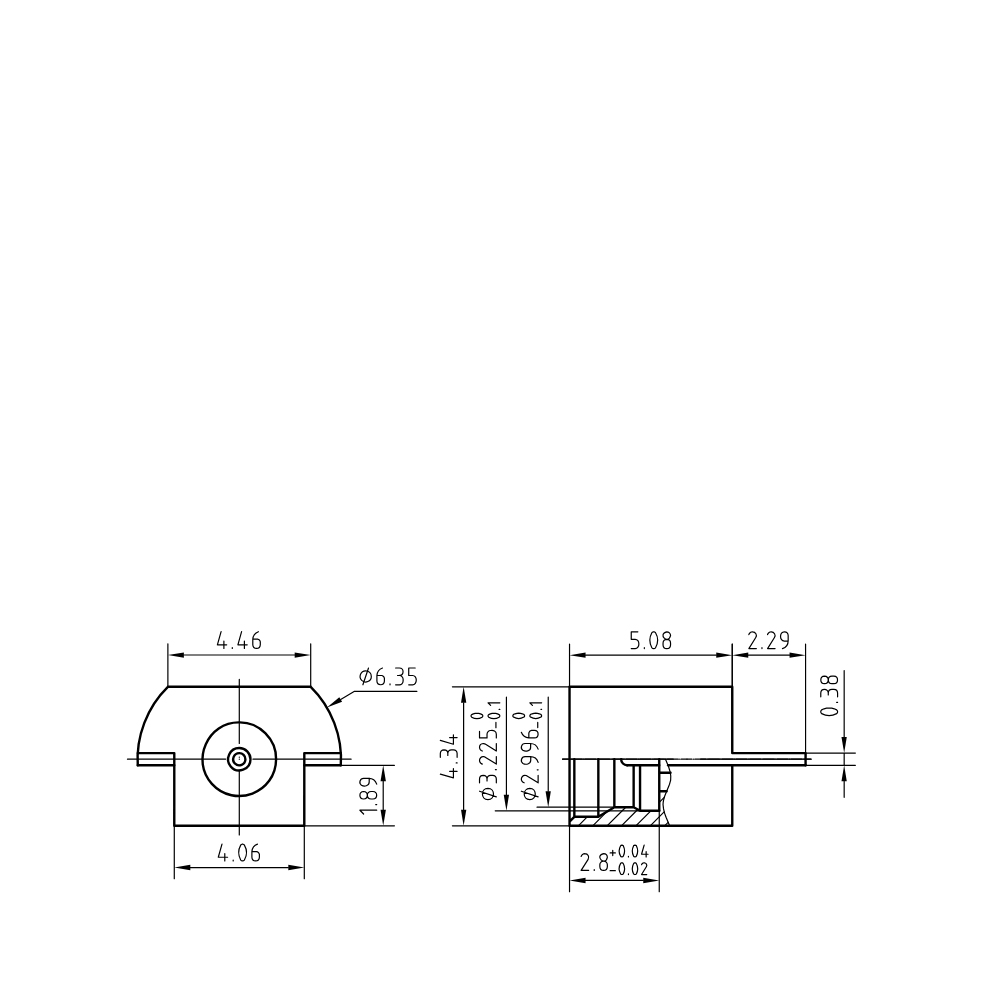

SMP(F)-JHTC AE99107132 вилка краевая Full Detent

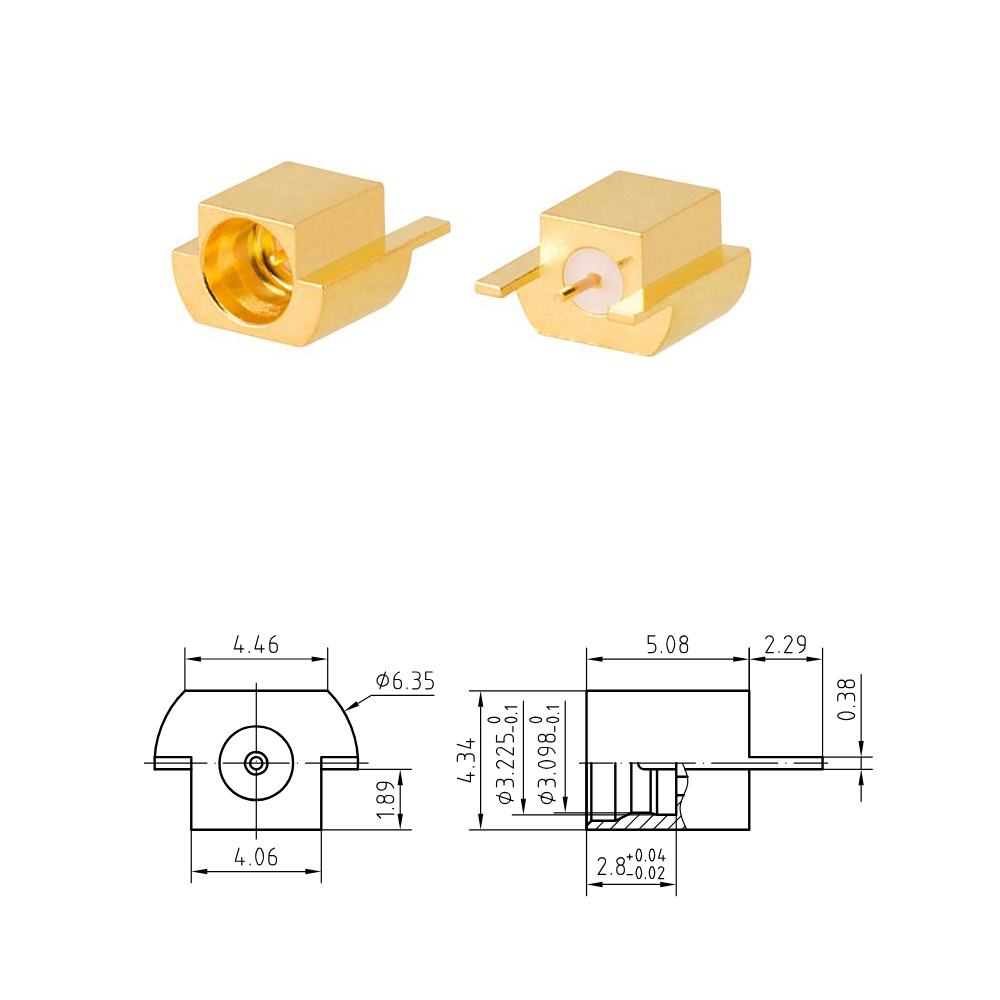

SMP(L)-JHTC AE99147765 вилка краевая Limited Detent

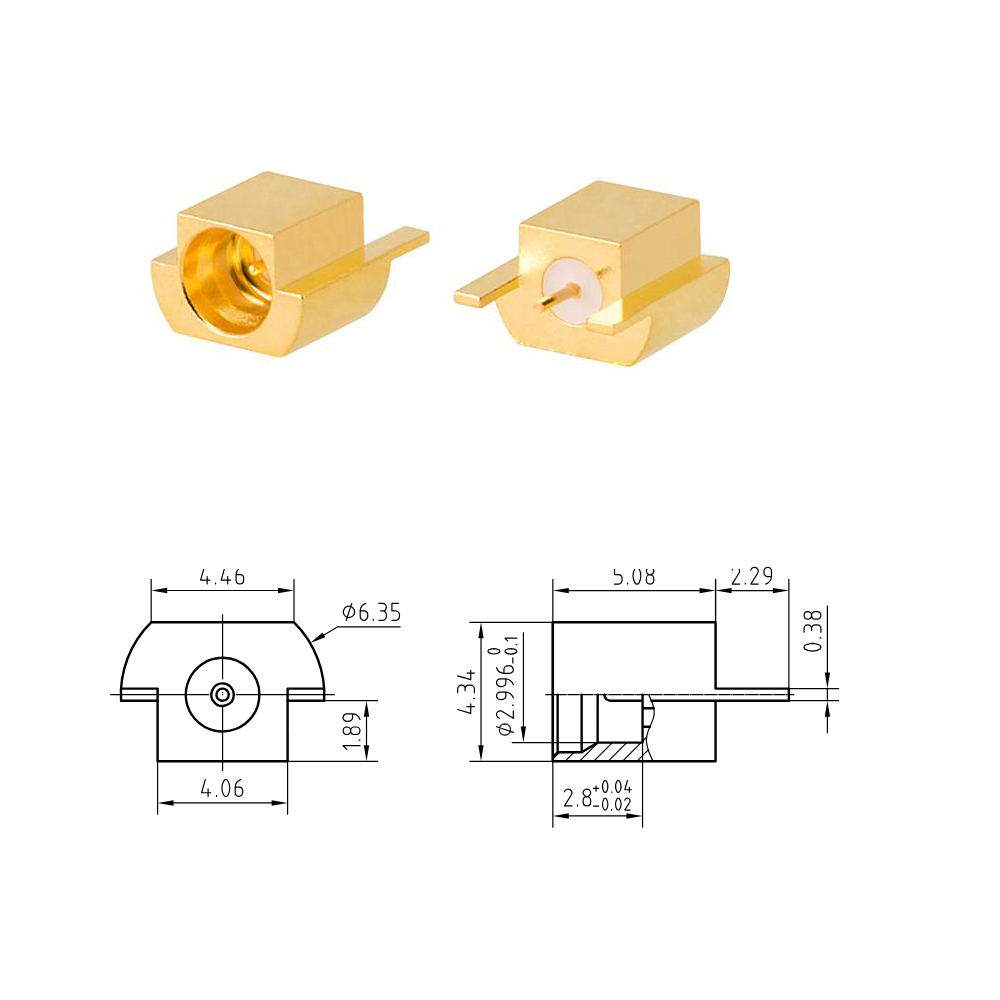

SMP(S)-JHTC AE99147764 вилка краевая Smooth Bore
