Нагрузки коаксиальные тип IX

Нагрузки коаксиальные тип IX
Согласованная коаксиальная нагрузка(termination) – элемент коаксиального тракта, предназначенный для поглощения СВЧ – мощности. Так же согласованные нагрузки применяют в качестве эквивалентов антенн при настройке передающей аппаратуры.

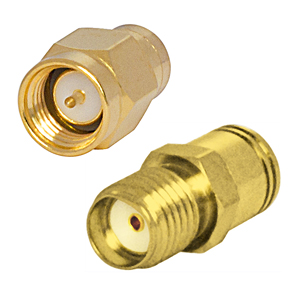

Нагрузки TS001B-М, TR002B-М тип IX вариант 1  выполнены в тракте 4.15\1.27 с метрической резьбой и работают в диапазоне частот от 0 до 20 ГГц.
Коаксиальные нагрузки обладают небольшим размером, малой массой, низким КСВН (не более 1.2) во всем диапазоне частот, широким температурным диапазоном (-60..+85°С) и хорошими вибрационными характеристиками.
Нагрузки выпускаются в исполнениях: вилка, розетка.
Наименование Исполнение Волновое сопротивление Рабочая частота КСВН Входная мощность Чертеж

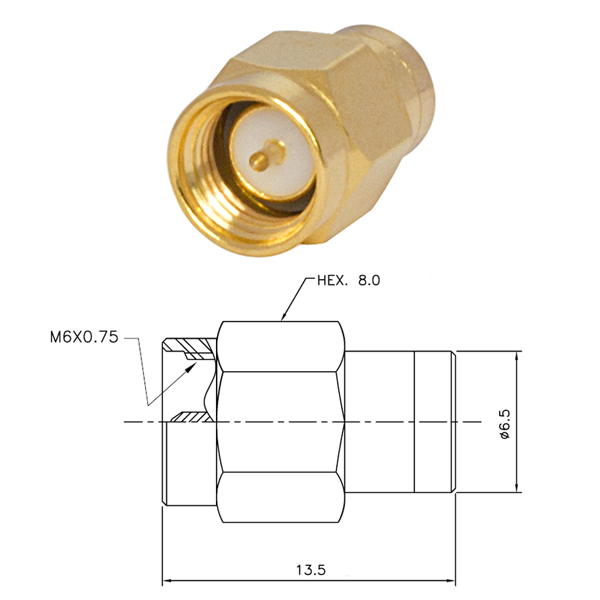

TS001B-M вилка 50 Ом 20 ГГц ≤1,20 1 Вт

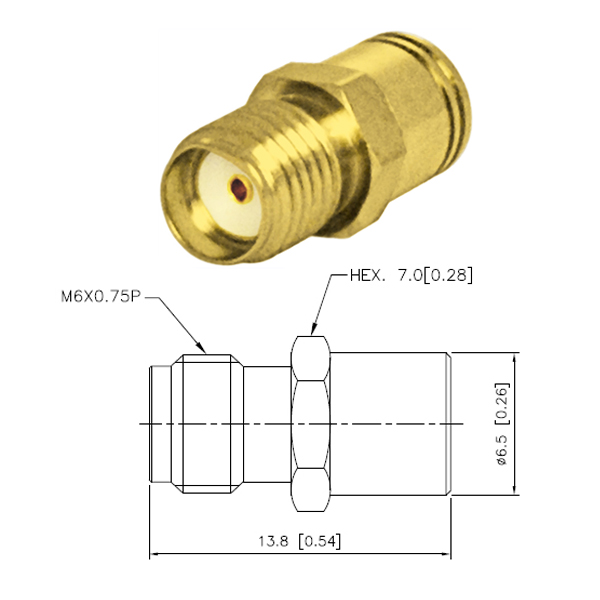

TR002B-M розетка 50 Ом 20 ГГц ≤1,20 1 Вт

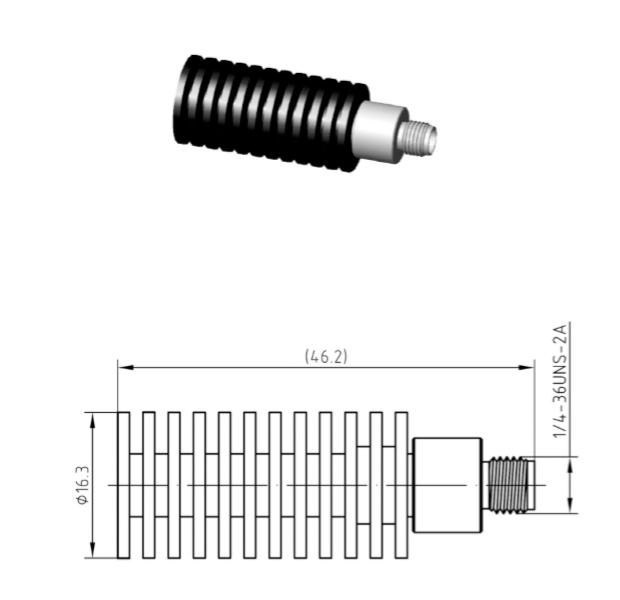

RF6-50KRG12,4-10 Тип IX(М6х0,75) розетка 50 Ом 12,4 ГГц ≤1,35 10 Вт

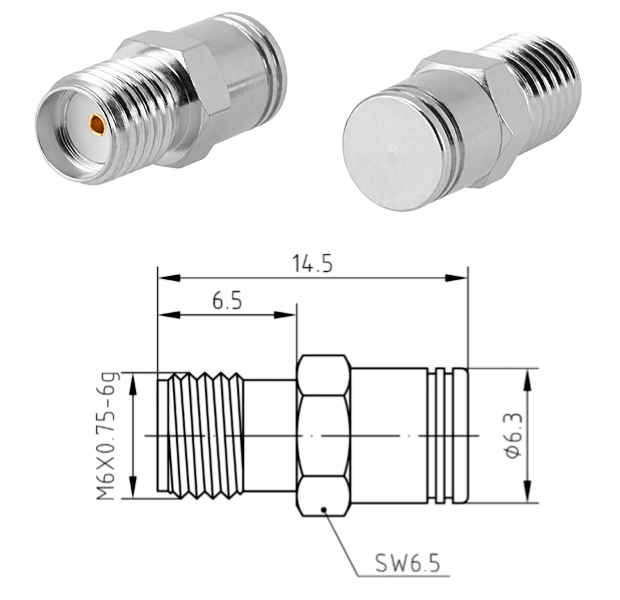

RF6-50KRN-1 Тип IX(М6х0,75) розетка 50 Ом 18 ГГц ≤1,35 1 Вт
RF6-50JR20B IX-тип вилка 50 Ом 20 ГГц ≤1,20 1 Вт
