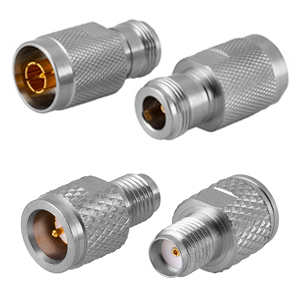

Коаксиальные переходы быстрого соединения

Коаксиальные переходы быстрого соединения (далее Переходы) предназначены для использования на рабочих местах, связанных с многократными подключениями/отключениями измерительной аппаратуры или источников сигнала к настраиваемым изделиям.

Переходы позволяют экономить 30-40% времени на переподключение портов.

Корпуса переходов изготовлены из нержавеющей стали, центральные проводники покрыты износостойким золотом.

Переходы обеспечивают малые прямые потери, невысокие значения КСВН, высокую стабильность параметров при минимум 2000 циклах подключений.

Технические характеристики:

Волновое сопротивление 50 Ω
Вносимое затухание ≤0,2 дБ
Рабочее напряжение ≤500 В
Рабочая частота 18 ГГц
КСВН ≤1,25
Количество соединений ≥2000
Температурный диапазон -65°C~+165°C

Тракт 4.15/1.27

БС427
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

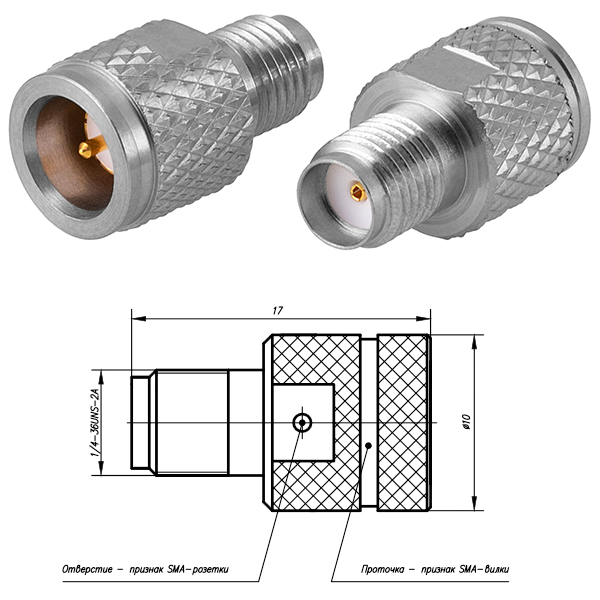

БС427-SMA/IX-РВ-01-4.М тип SMA (розетка) - тип IX вар.1(вилка) АМРУ.434541.191 18 ГГц ≤1,25

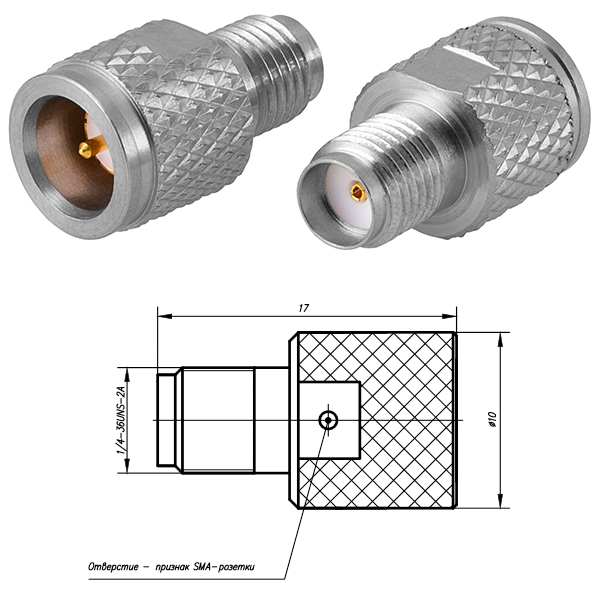

БС427-SMA/SMA-РВ-01-4.М тип SMA (розетка) - тип SMA (вилка) АМРУ.434541.147 18 ГГц ≤1,25

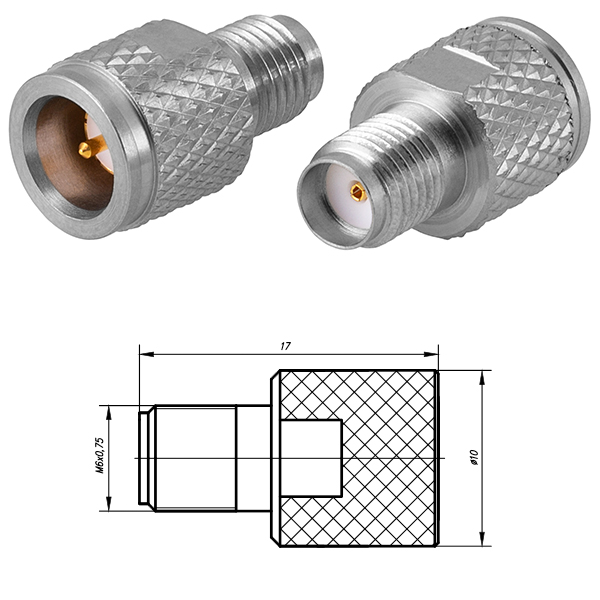

БС427-IX/IX-РВ-01-4.М тип IX вар.1(розетка) - тип IX вар.1 (вилка) АМРУ.434541.193 18 ГГц ≤1,25

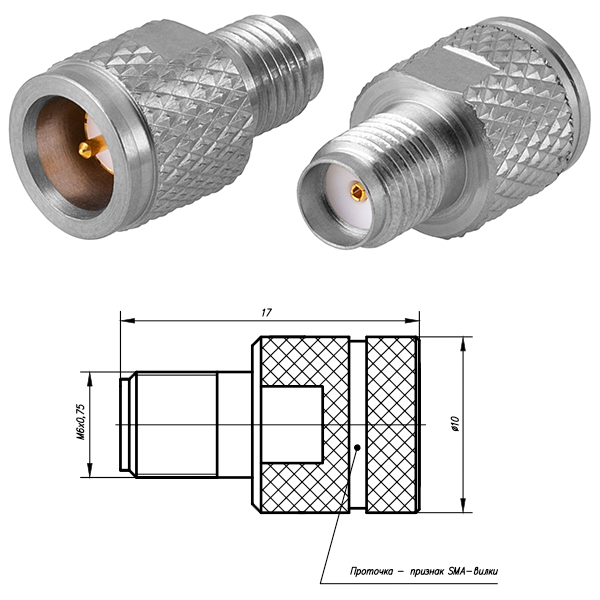

БС427-IX/SMA-РВ-01-4.М тип IX вар.1(розетка) - тип SMA(вилка) АМРУ.434541.192 18 ГГц ≤1,25

Тракт 7/3

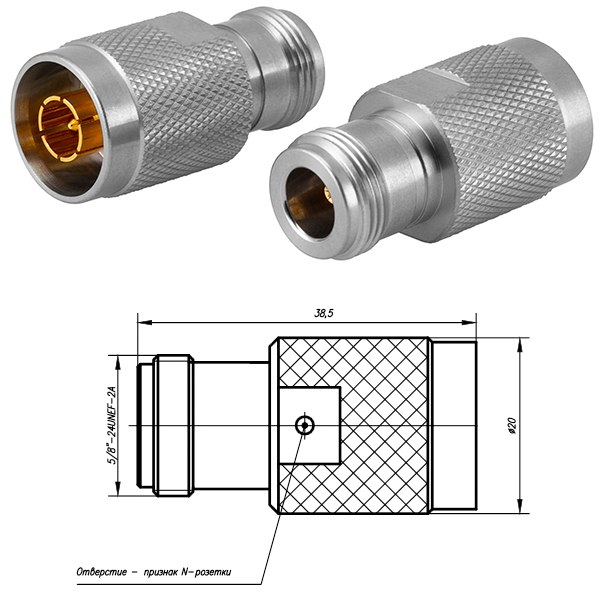

БС703
Наименование Описание Код заказа Рабочая частота КСВН Примечание Чертеж

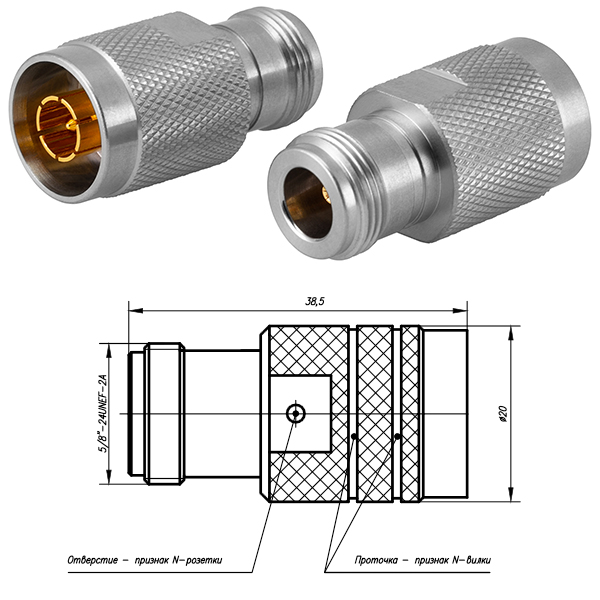

БС703-N/N-РВ-01-4.М тип N (розетка) - тип N (вилка) АМРУ.434541.175 18 ГГц ≤1,25

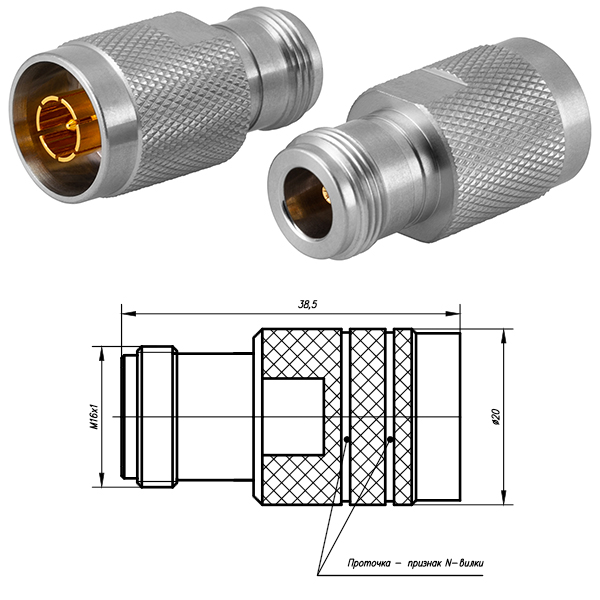

БС703-N/III-РВ-01-4.М тип N (розетка) - тип III (вилка) АМРУ.434541.194 18 ГГц ≤1,25
БС703-III/N-РВ-01-4.М тип III (розетка) - тип N (вилка) АМРУ.434541.195 18 ГГц ≤1,25

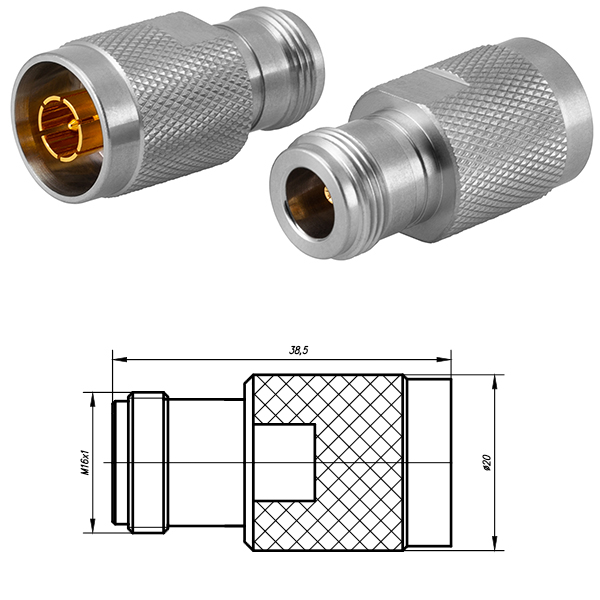

БС703-III/III-РВ-01-4.М тип III (розетка) - тип III (вилка) АМРУ.434541.196 18 ГГц ≤1,25
