Соединители коаксиальные тип BNC

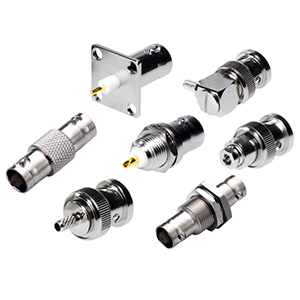

Серия BNC представляет собой популярные коаксиальные соединители байонетного типа. Они отличаются превосходными характеристиками, обеспечивают быстрое соединение/разъединение и высокую надежность.

Соединители серии BNC широко используются в электрическом и электронном оборудовании и приборах.

Присоединительные размеры и технические характеристики соответствуют спецификациям IEC-169-8, CECC22120 и BS 9210 N 004.

Технические характеристики

Присоединительные размеры тип BNC
Волновое сопротивление 50Ω/75Ω
Рабочее напряжение 500В
Напряжение пробоя диэлектрика 1500В (среднеквадратичное значение)
Рабочая частота 0~4ГГц(50 Ом)
0~2ГГц(75 Ом)
КСВН ≤1.30
Сопротивление контактов (центральный контакт) ≤1.5mΩ
Сопротивление контактов (внешний контакт) ≤1mΩ
Сопротивление изоляции ≥5000MΩ
Усилие разъединения ≥0,6Н
Количество соединений ≥500
Температурный диапазон -65°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь Никель
Центральный контакт(вилка) Латунь Золото
Центральный контакт(розетка) Бронза бериллиевая или фосфорная Золото
Изолятор PTFE -
Обжимная втулка Сплав меди Никель

Условные обозначения

  • BNC-1
  • _2
  • K3
  • _4
  • F5
  • 2.56
  • DY7
1. Серия соединителя BNC
2. Волновое сопротивление 50 или Значение не указано -50©
75 - 75©
3. Вид соединителя J – Вилка
K – Розетка
4. Тип корпуса Значение не указано – Прямой;
W – Угловой.
5. Способ монтажа Значение не указано – Кабельная часть соединителя
F – Приборная часть, фланцевый монтаж
H – Приборная часть, монтаж в печатную плату пайкой
Y – Приборно-кабельная часть, монтаж гайкой
6. Тип подключения Код кабеля - гибкий кабель
B - полужесткий кабель
D - микрополосок
7. Дополнительная идентификация Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам.

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

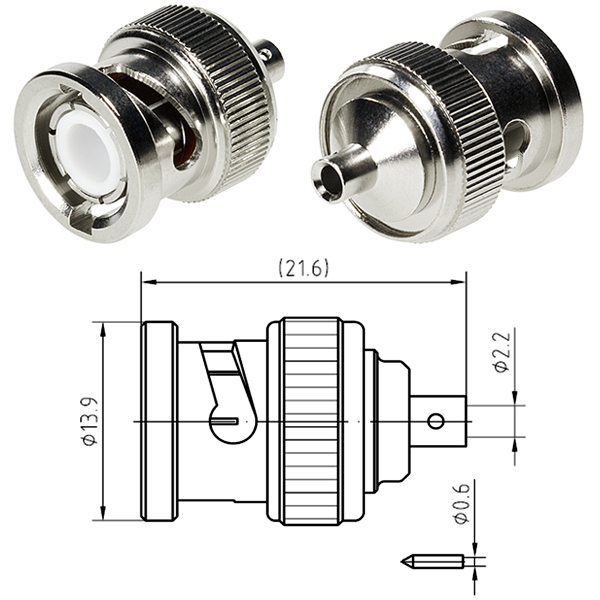

BNC-JB2 251B-7661 4 ГГц ≤1,28 вилка кабельная прямая UT086, RG405 -

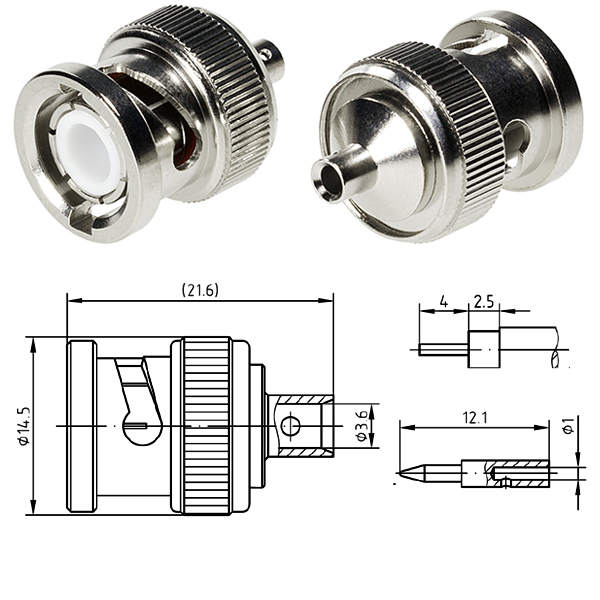

BNC-JB3 251B-7662 4 ГГц ≤1,25 вилка кабельная прямая RG402 / UT141 -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

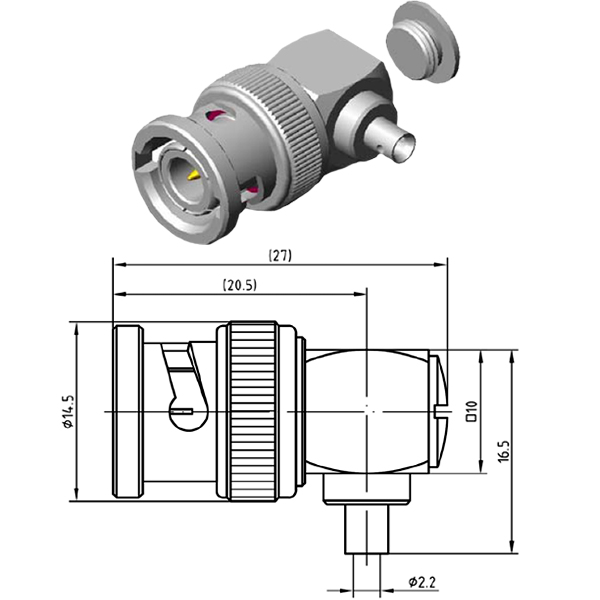

BNC-JWB2 253B-7661 4 ГГц ≤1,37 вилка кабельная угловая UT086 / RG405 -

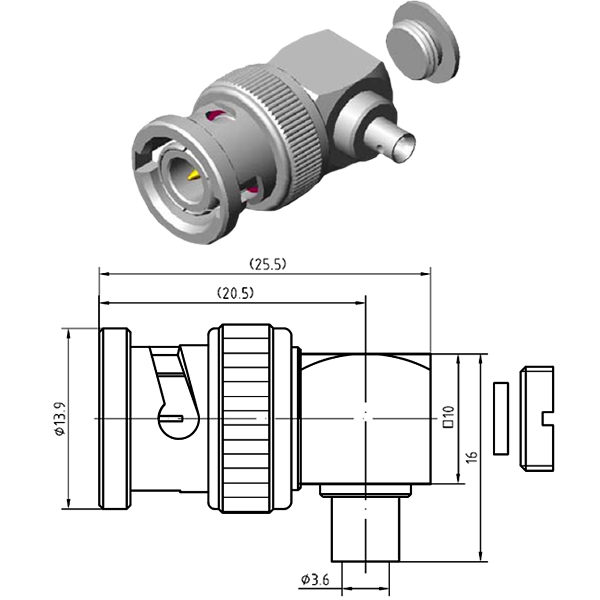

BNC-JWB3 253B-7662 4 ГГц ≤1,28 вилка кабельная угловая UT141, RG402 -
Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

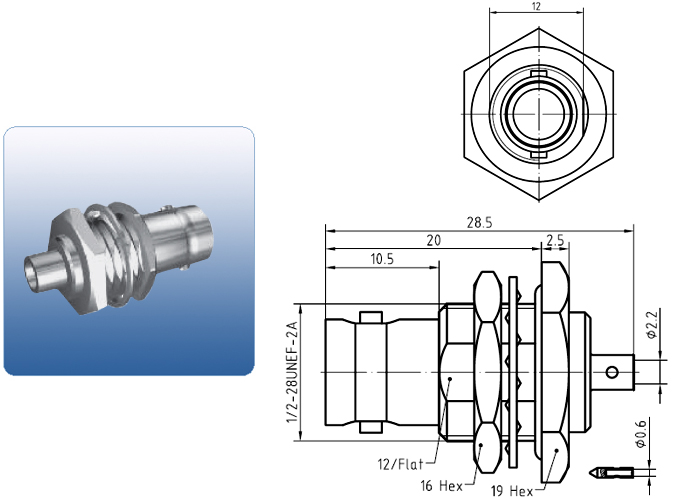

BNC-KYB2 252B-2661 4 ГГц ≤1,24 розетка приборно-кабельная UT086, RG405 -
BNC-KYB3 252B-2662 4 ГГц ≤1,24 розетка приборно-кабельная UT141, RG402 -

Соединители для гибкого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

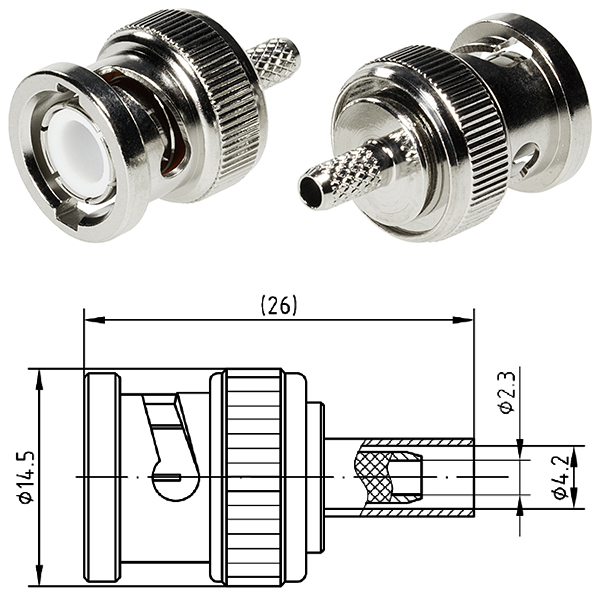

BNC-J4Y 251B-7503 4 ГГц ≤1,37 вилка кабельная прямая 4/50S -

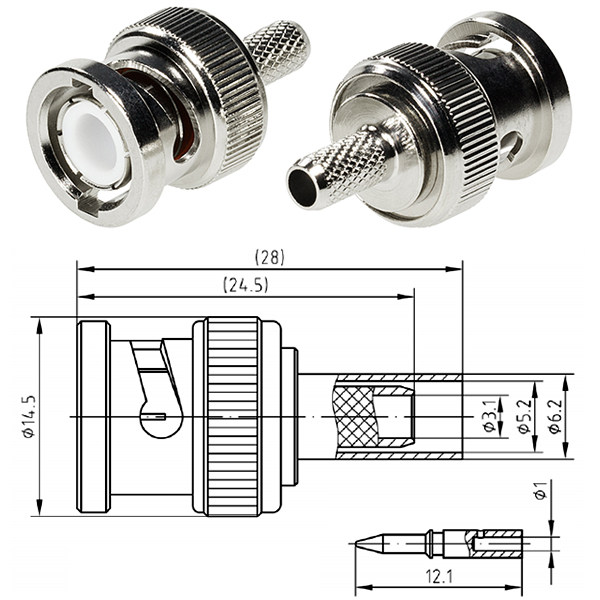

BNC-J5Y 251B-7504 4 ГГц ≤1,37 вилка кабельная прямая 5/50S -

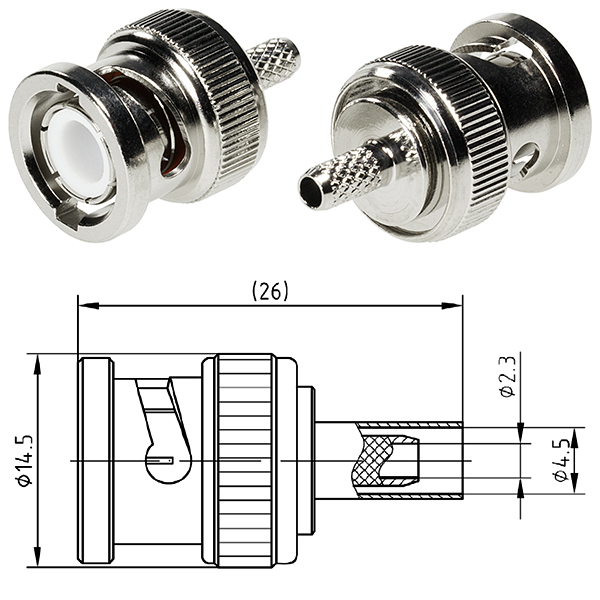

BNC-J4YA-1 251B-7512 4 ГГц ≤1,37 вилка кабельная прямая 4/50D -

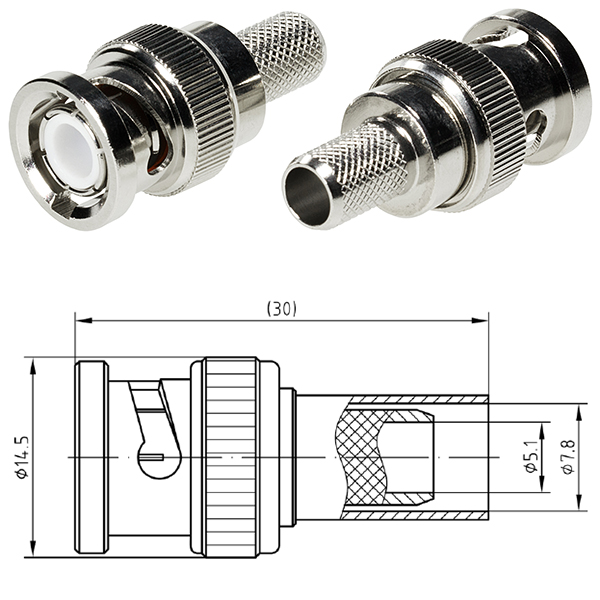

BNC-J300Y 251B-7530 4 ГГц ≤1,37 вилка кабельная прямая LMR300 -

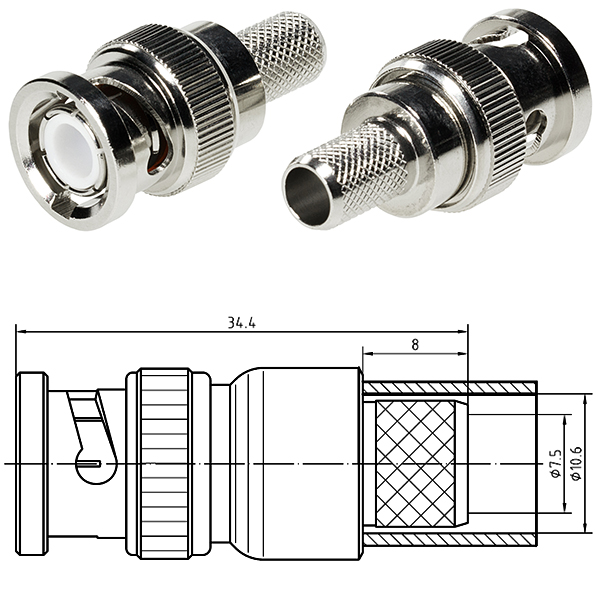

BNC-J400Y 251B-7540 4 ГГц ≤1,37 вилка кабельная прямая LMR400 -

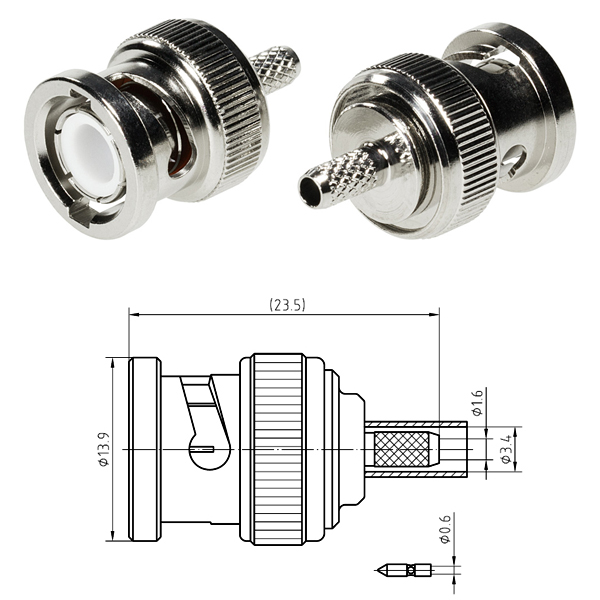

BNC-J3Y 251B-7501 4 ГГц ≤1,28 вилка кабельная прямая RG174A/U, RG188A/U, RG316/U -
BNC-J2.5DY 251B-7502 4 ГГц ≤1,28 вилка кабельная прямая RG316DT, RD316 -

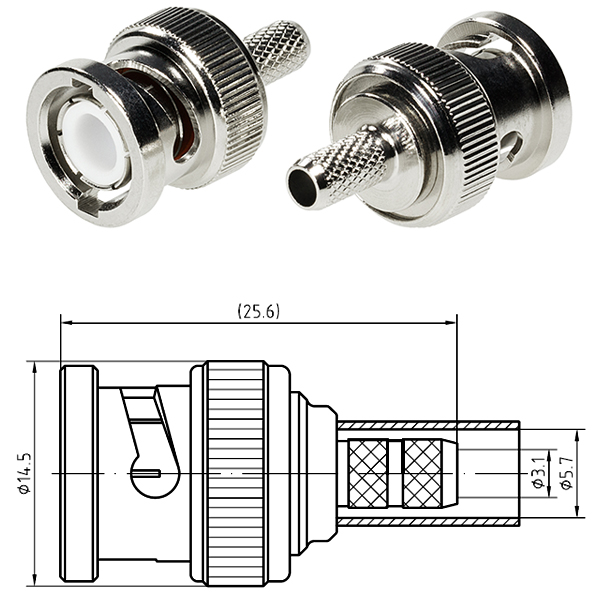

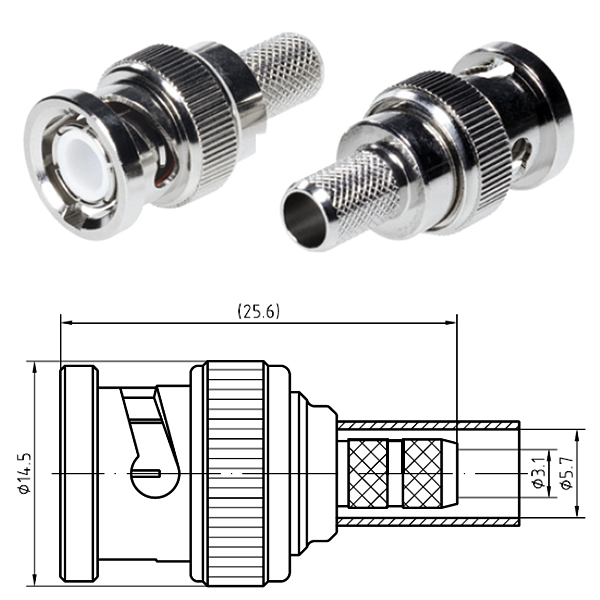

BNC-J5DY 251B-7505 4 ГГц ≤1,28 вилка кабельная прямая RG142B/U, RG223/U, RG400/U -

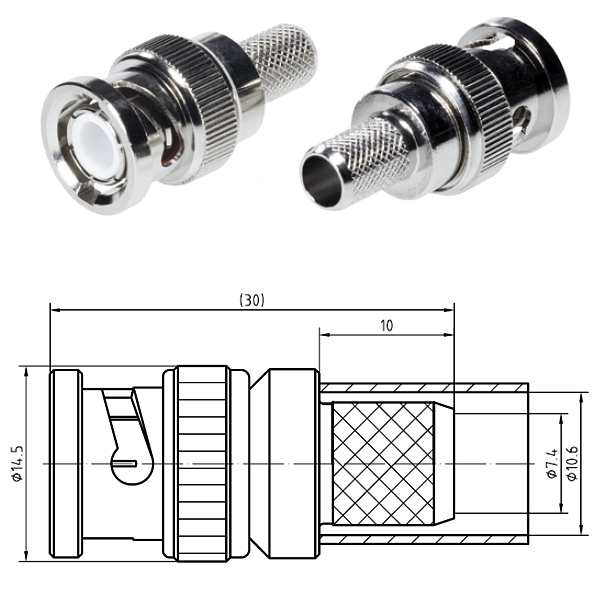

BNC-J7Y 251B-7506 4 ГГц ≤1,28 вилка кабельная прямая RG8/U, RG213/U,S YV-50-7-1 -
BNC-J7DY 251B-7507 4 ГГц ≤1,28 вилка кабельная прямая RG214/U, RG393/U -

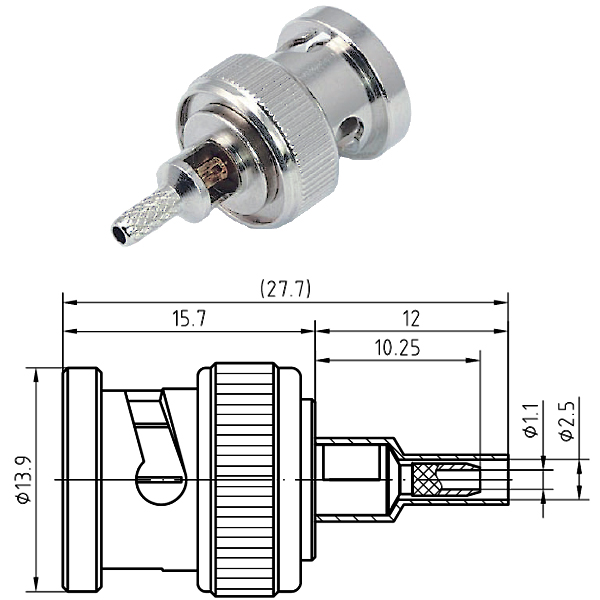

BNC-J2C 251B-7508 4 ГГц ≤1,28 вилка кабельная прямая RG178/U, RG196/U -

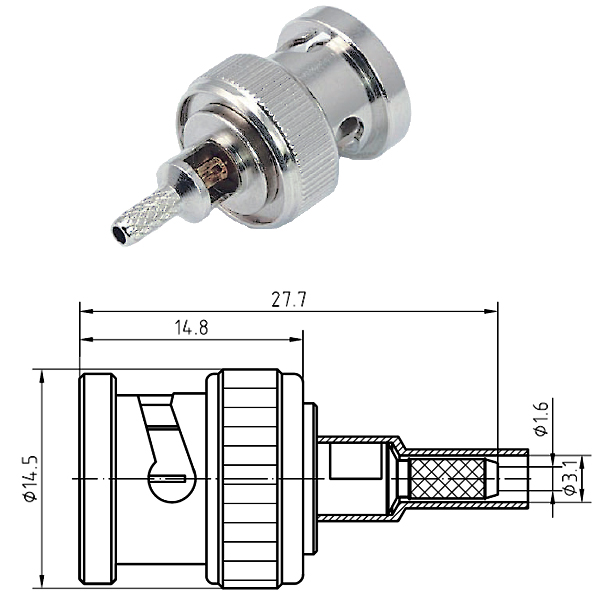

BNC-J3C 251B-7509 4 ГГц ≤1,28 вилка кабельная прямая RG174A/U, RG188A/U, RG316/U -

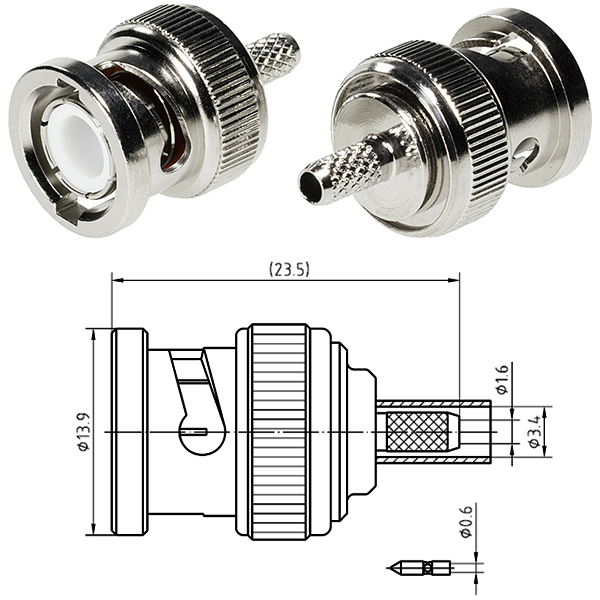

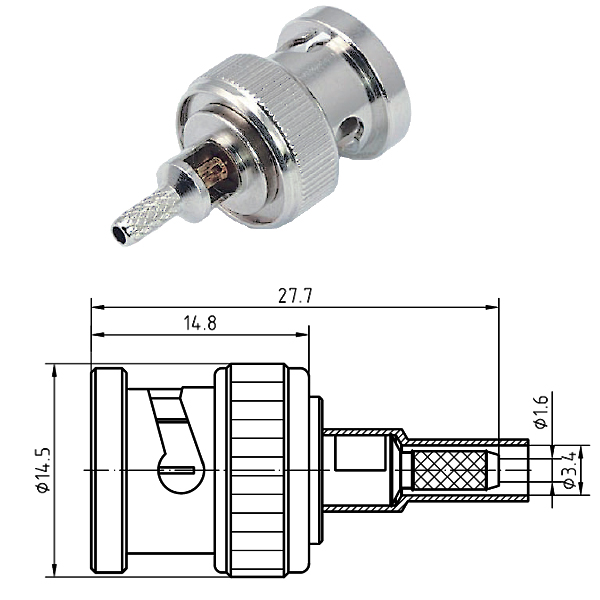

BNC-J2.5DC 251B-7510 4 ГГц ≤1,28 вилка кабельная прямая RG316D -

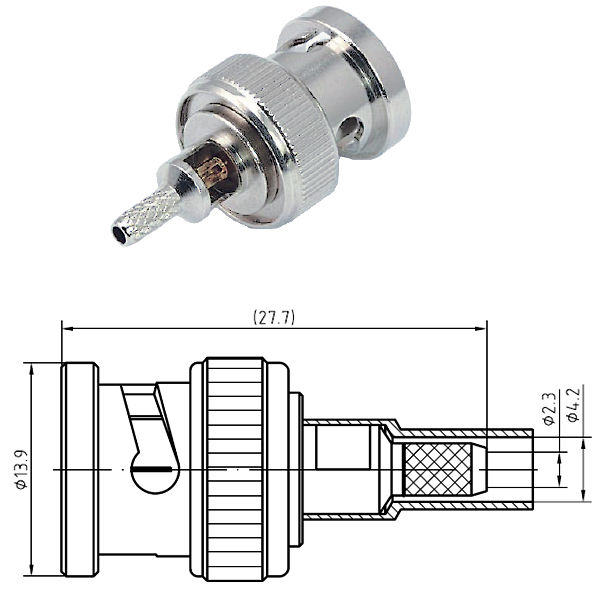

BNC-J4C 251B-7511 4 ГГц ≤1,28 вилка кабельная прямая SFF-50-2-1 -

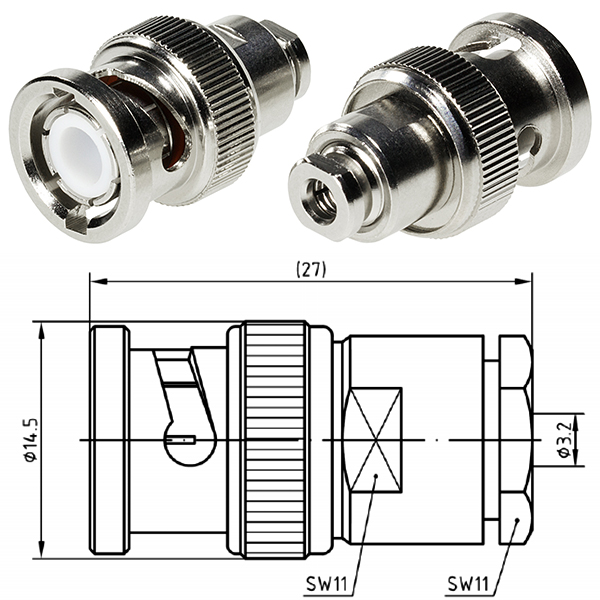

BNC-J3 251B-7531 4 ГГц ≤1,37 вилка кабельная прямая 2.5/3/50S+D -

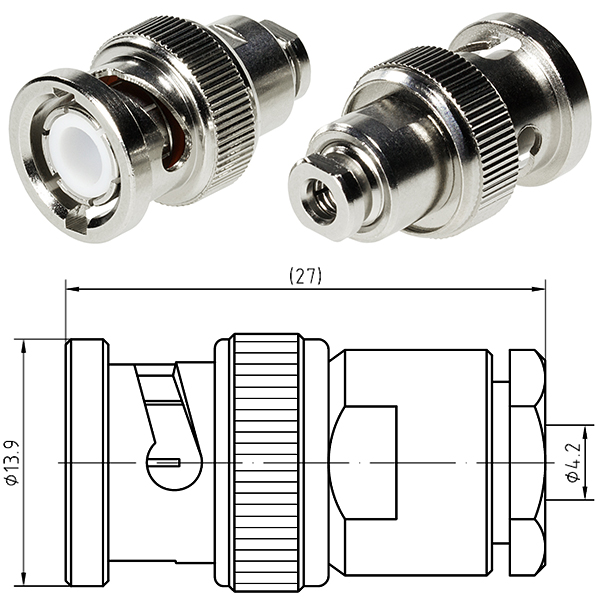

BNC-J4 251B-7532 4 ГГц ≤1,32 вилка кабельная прямая SFF-50-2-1 -
BNC-J5 251B-7533 4 ГГц ≤1,32 вилка кабельная прямая RG55/U, RG58/U, RG400, LMR195 -

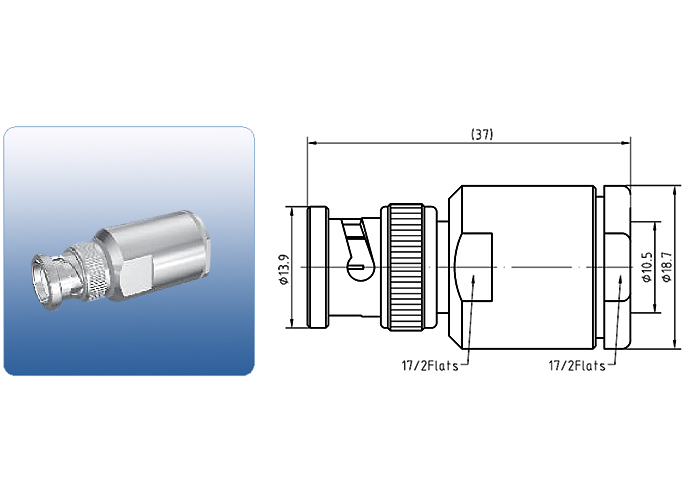

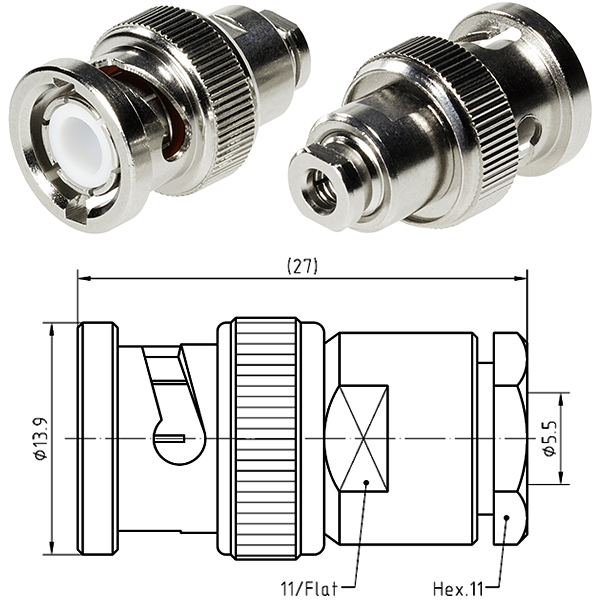

BNC-J7 251B-7534 4 ГГц ≤1,32 вилка кабельная прямая RG8/U, RG213/U, SYV-50-7-1 -
Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

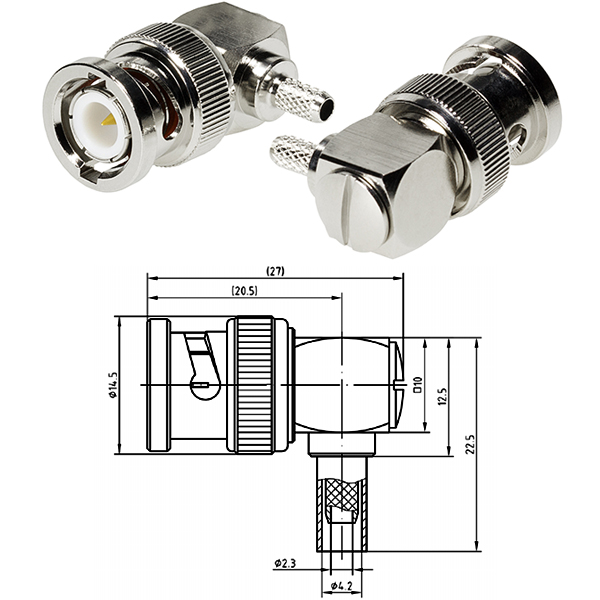

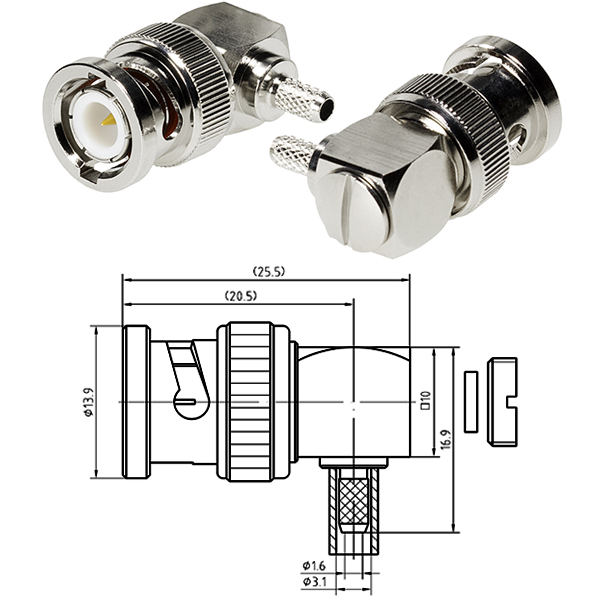

BNC-JW3Y 253B-7501 4 ГГц ≤1,32 вилка кабельная угловая RG174A/U, RG188A/U, RG316/U -

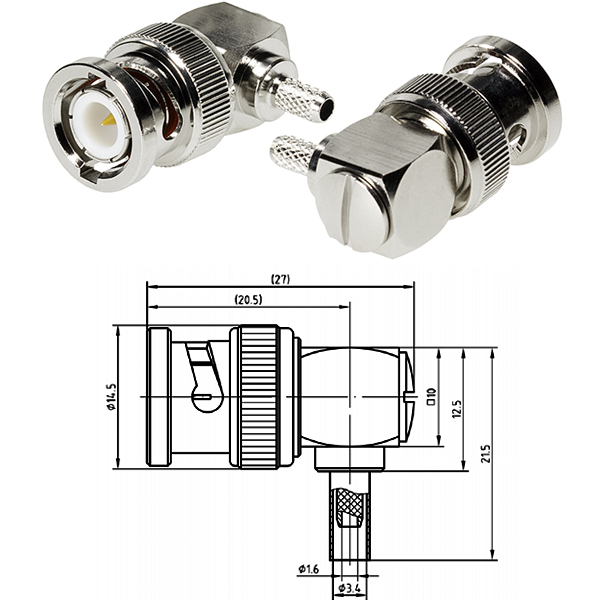

BNC-JW2.5DY 253B-7502 4 ГГц ≤1,37 вилка кабельная угловая 2.5/50D -
BNC-JW4Y 253B-7503 4 ГГц ≤1,37 вилка кабельная угловая 4/50S -

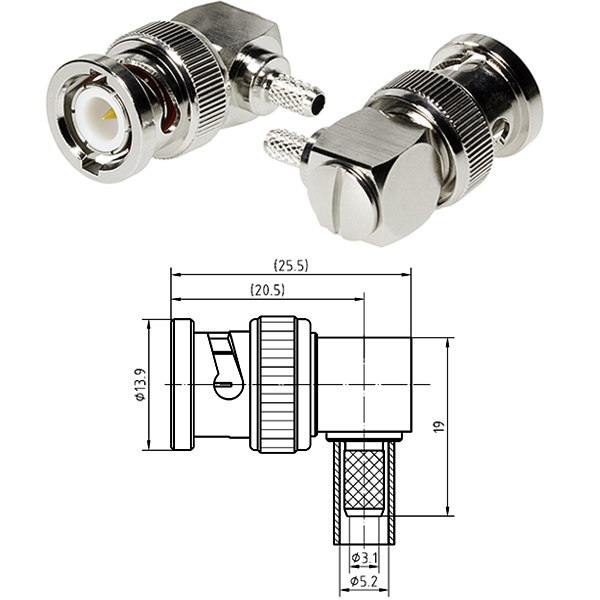

BNC-JW5Y 253B-7504 4 ГГц ≤1,32 вилка кабельная угловая RG58/U, RG303/U, LMR195 -

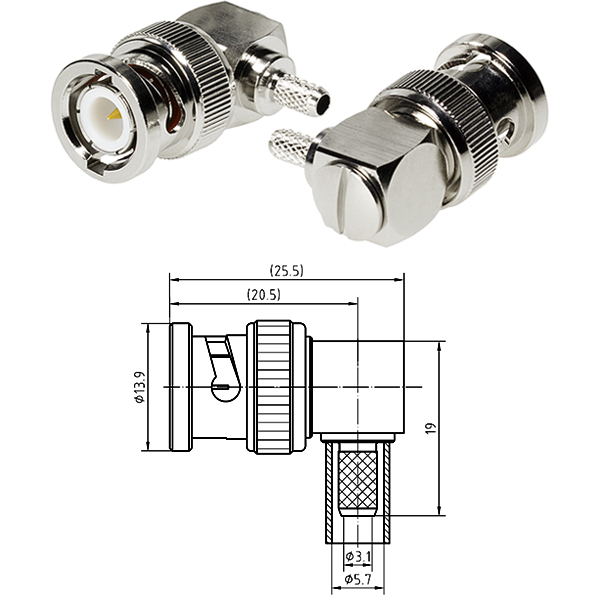

BNC-JW5DY 253B-7505 4 ГГц ≤1,32 вилка кабельная угловая RG142B/U, RG223/U, RG400/U -
Розетки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

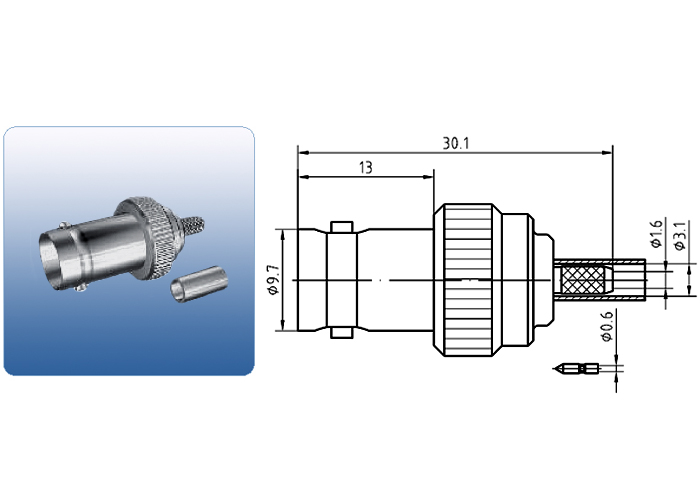

BNC-K3Y 252B-7501 4 ГГц ≤1,28 розетка кабельная прямая RG174A/U, RG188A/U, RG316/U -

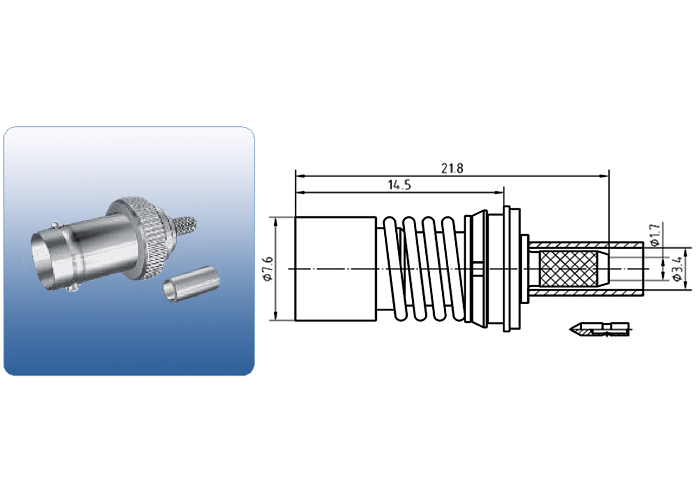

BNC-K2.5DY 252B-7502 4 ГГц ≤1,28 розетка кабельная прямая RG316D -

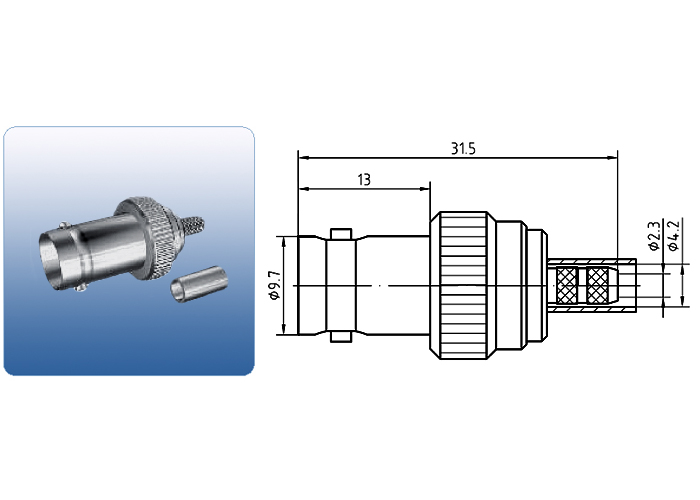

BNC-K4Y 252B-7503 4 ГГц ≤1,28 розетка кабельная прямая SFF-50-2-1 -

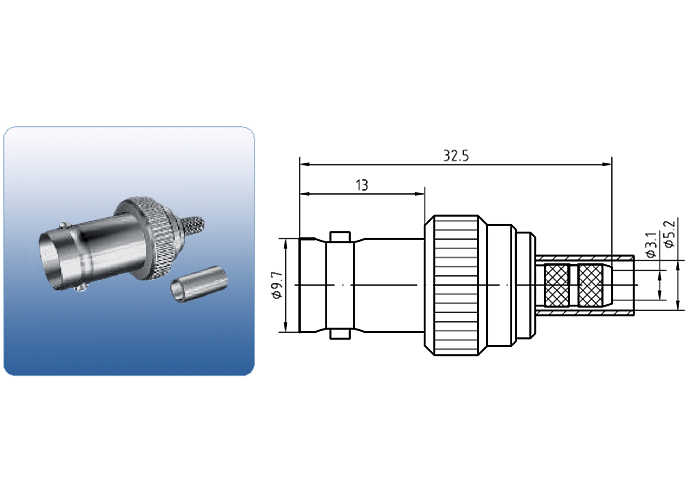

BNC-K5Y 252B-7504 4 ГГц ≤1,28 розетка кабельная прямая RG58/U, RG303/U, LMR195 -

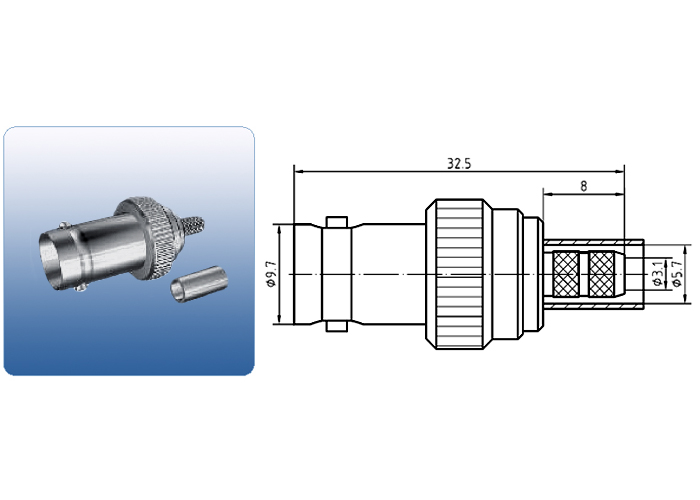

BNC-K5DY 252B-7505 4 ГГц ≤1,28 розетка кабельная прямая RG55/U, RG142B/U, RG223/U, RG400/U -

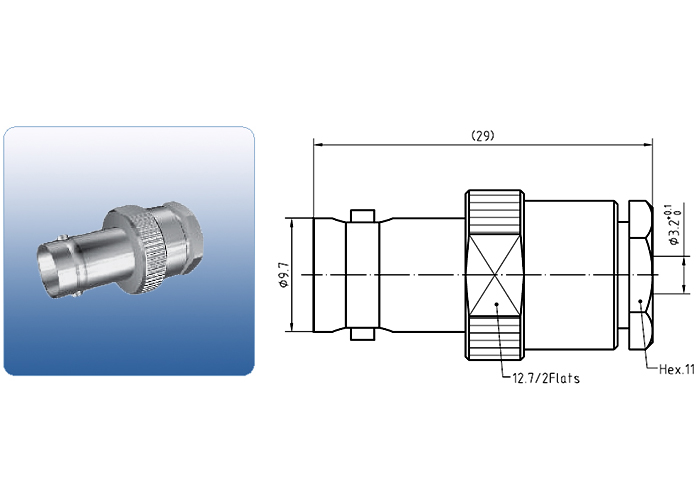

BNC-K3 252B-7531 4 ГГц ≤1,28 розетка кабельная прямая RG174A/U, RG188A/U, RG316/U -

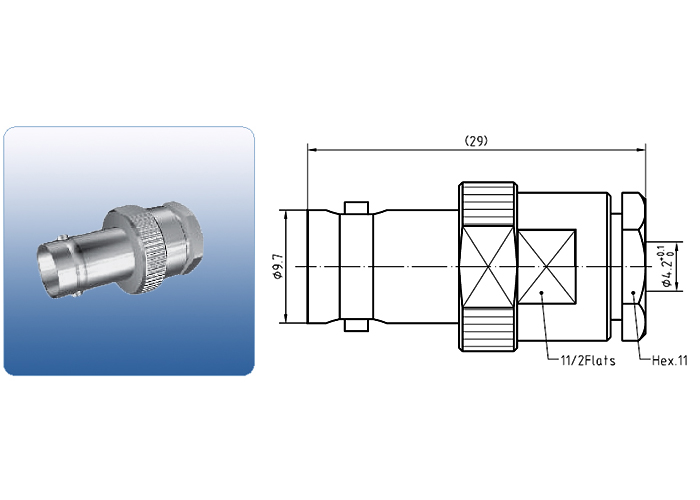

BNC-K4 252B-7532 4 ГГц ≤1,28 розетка кабельная прямая SFF-50-2-1 -
BNC-K5 252B-7533 4 ГГц ≤1,28 розетка кабельная прямая RG58/U, RG303/U, LMR195 -
Розетки приборно-кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

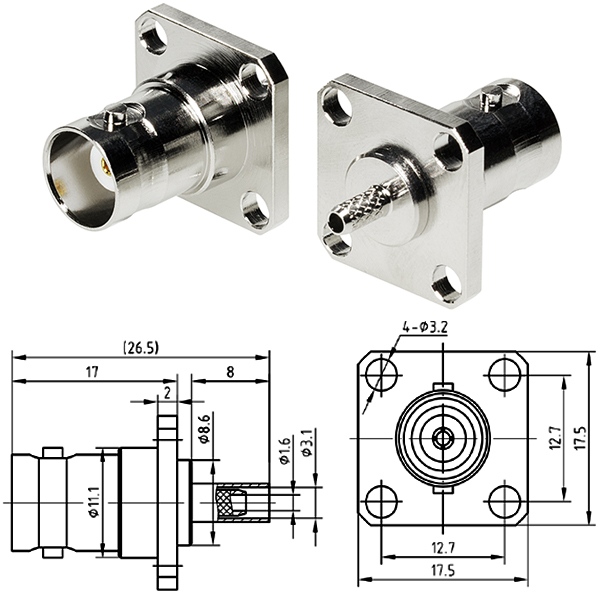

BNC-KF3Y 252B-1501 4 ГГц ≤1,37 розетка приборно-кабельная RG316/U -

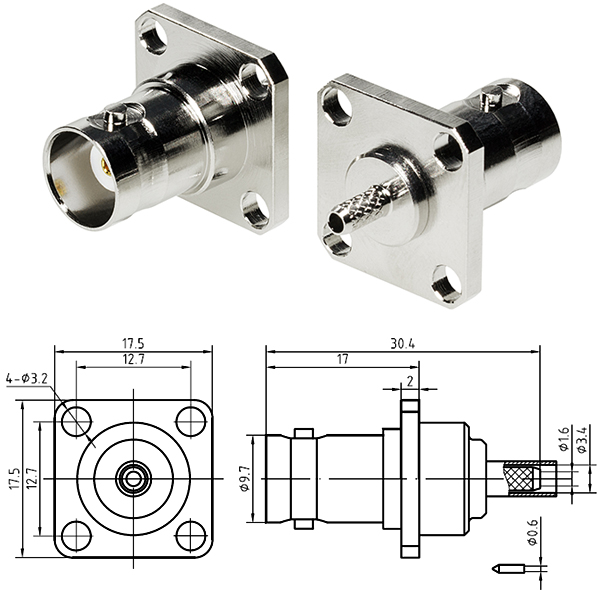

BNC-KF2.5DY 252B-1502 4 ГГц ≤1,28 розетка приборно-кабельная RG316D -

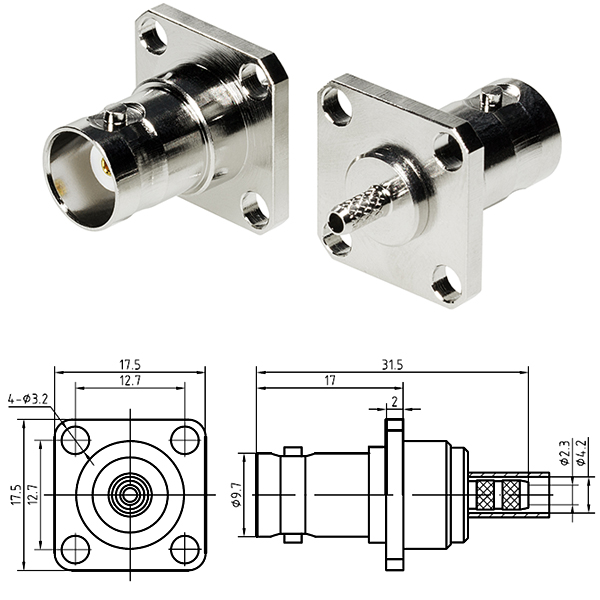

BNC-KF4Y 252B-1503 4 ГГц ≤1,28 розетка приборно-кабельная SFF-50-2-1 -

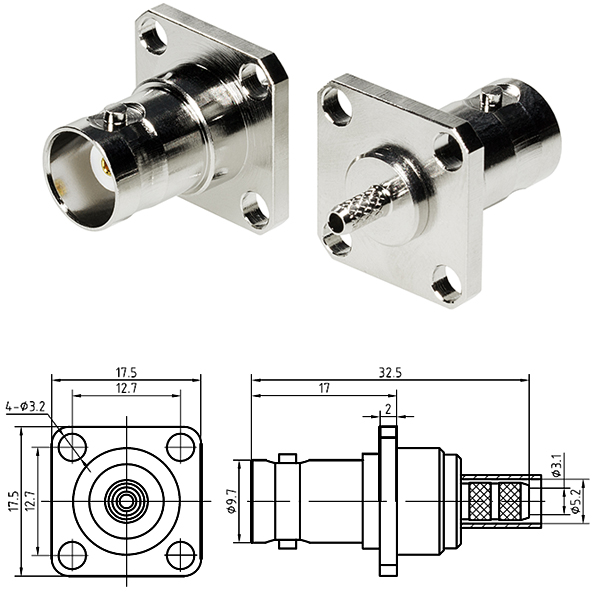

BNC-KF5Y 252B-1504 4 ГГц ≤1,28 розетка приборно-кабельная RG58/U, RG303/U, LMR195 -
BNC-KF5DY 252B-1505 4 ГГц ≤1,28 розетка приборно-кабельная RG55/U, RG142B/U, RG223/U, RG400/U -

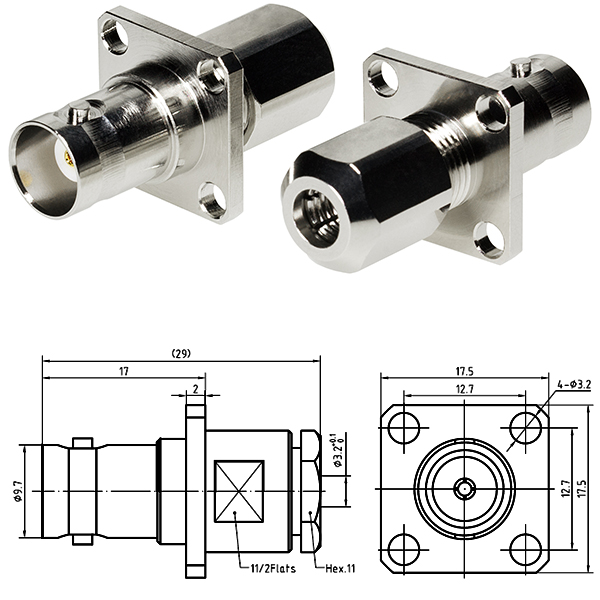

BNC-KF3 252B-1531 4 ГГц ≤1,28 розетка приборно-кабельная RG174A/U, RG188A/U, RG316/U -

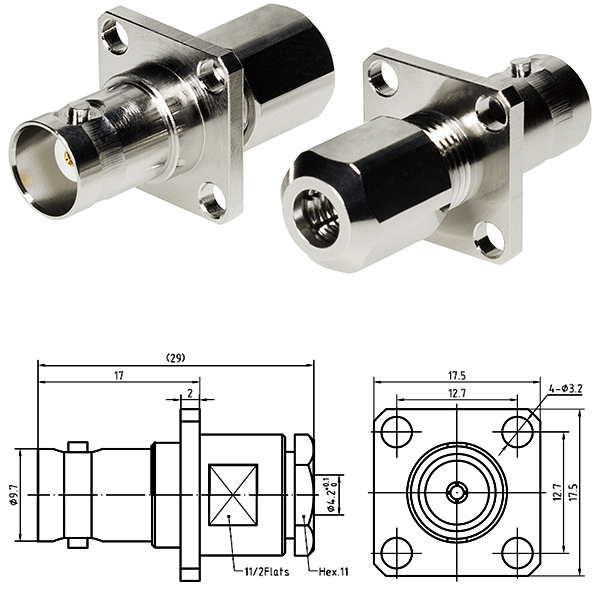

BNC-KF4 252B-1532 4 ГГц ≤1,28 розетка приборно-кабельная SFF-50-2-1 -

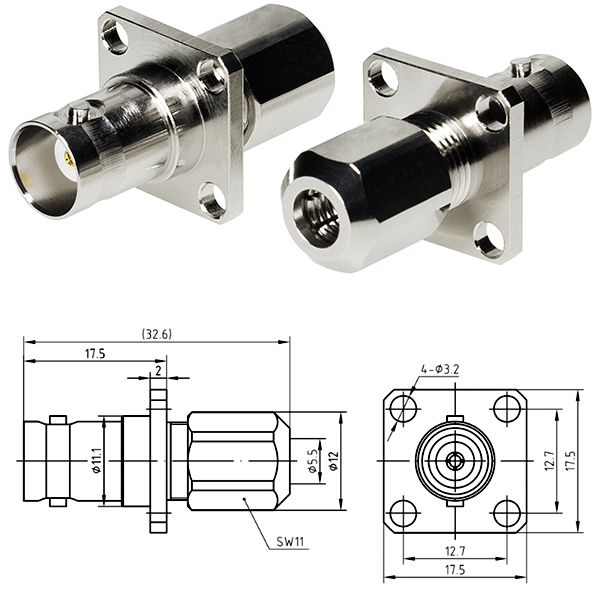

BNC-KF5A 252B-1533 4 ГГц ≤1,37 розетка приборно-кабельная RG58/U, RG303/U, LMR195 -
Розетки приборно-кабельные, крепление гайкой
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

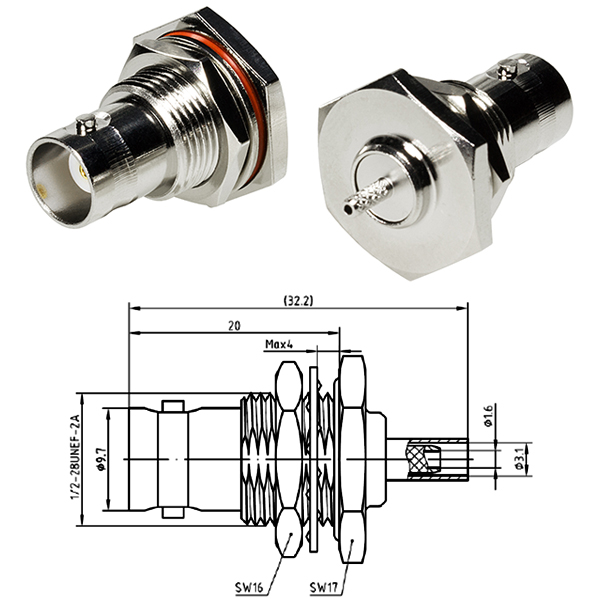

BNC-KY3Y 252B-2501 4 ГГц ≤1,28 розетка приборно-кабельная RG316/U, RG174A/U, RG188A/U -
BNC-KY2.5DY 252B-2502 4 ГГц ≤1,28 розетка приборно-кабельная RG316D -

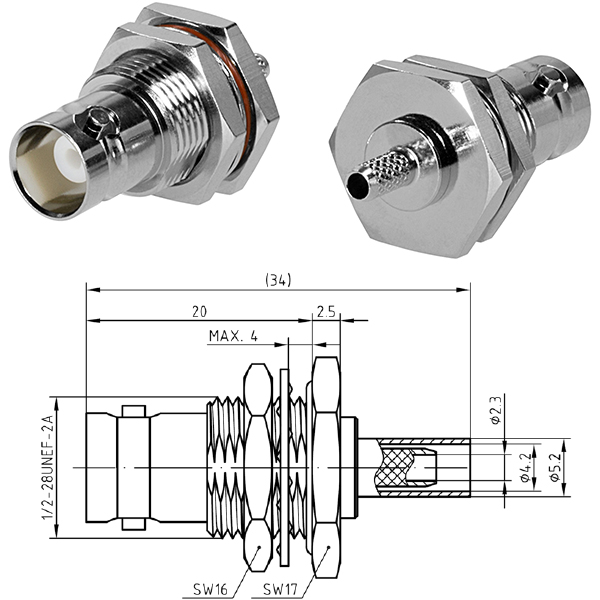

BNC-KY4Y 252B-2503 4 ГГц ≤1,18 розетка приборно-кабельная 4/50S -

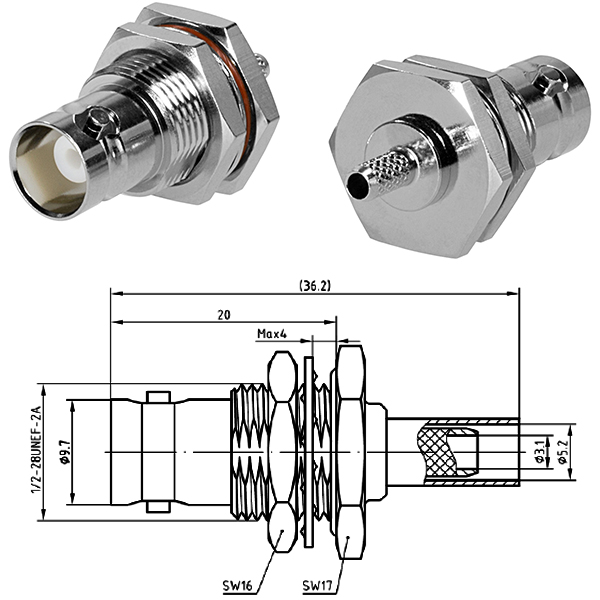

BNC-KY5Y 252B-2504 4 ГГц ≤1,18 розетка приборно-кабельная 5/50S -

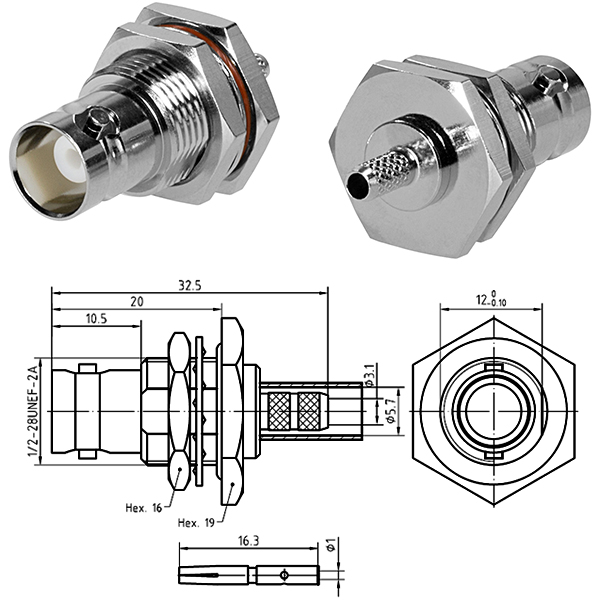

BNC-KY5DY 252B-2505 4 ГГц ≤1,28 розетка приборно-кабельная RG142B/U, RG223/U, RG400/U -

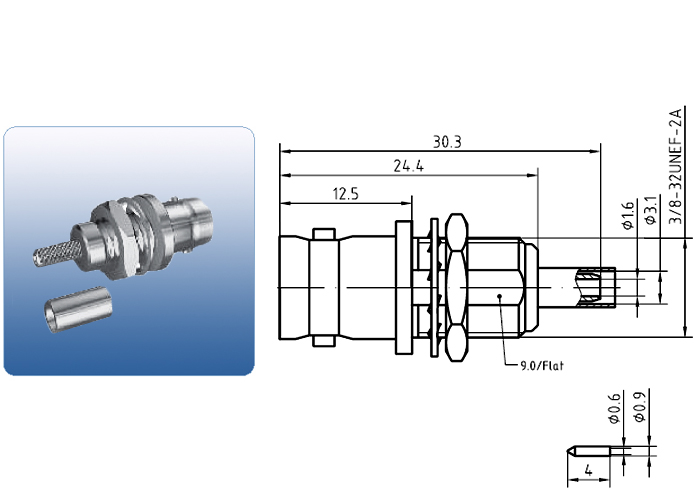

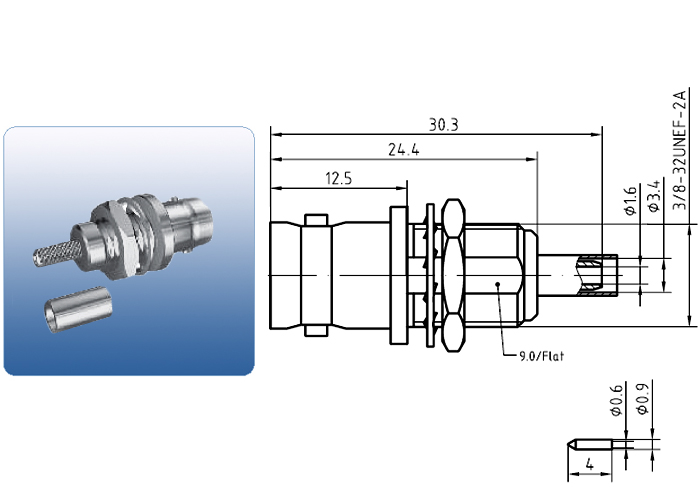

BNC-KY3YB 252B-2506 4 ГГц ≤1,28 розетка приборно-кабельная RG316/U, RG174A/U, RG188A/U -

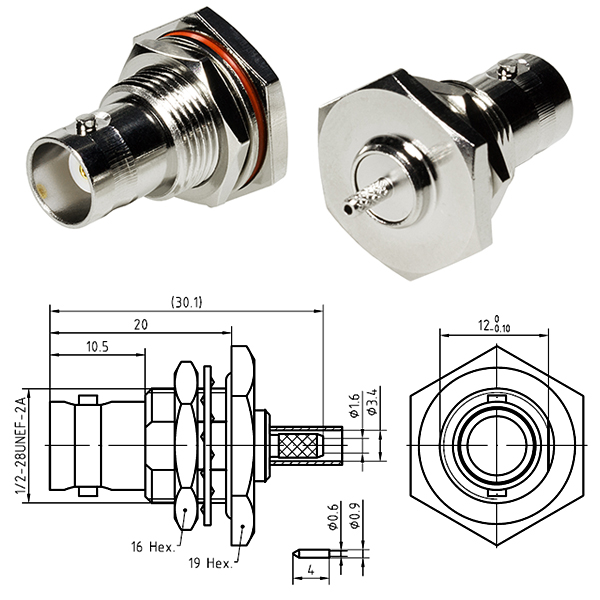

BNC-KY2.5DYB 252B-2507 4 ГГц ≤1,28 розетка приборно-кабельная RG316D -

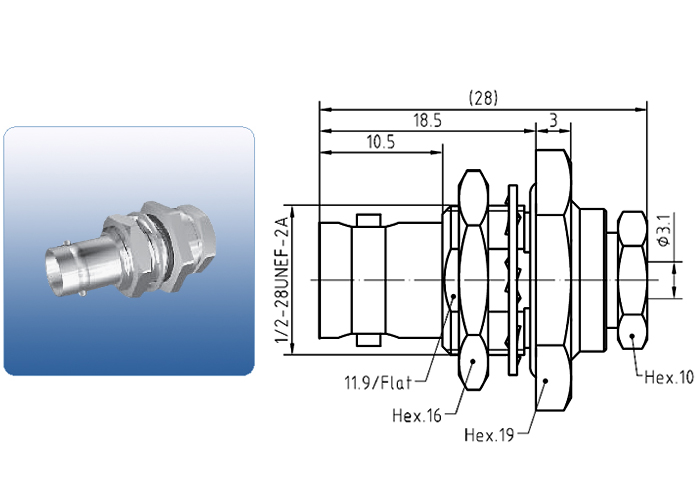

BNC-KY3 252B-2531 4 ГГц ≤1,32 розетка приборно-кабельная RG174A/U, RG188A/U, RG316/U -
BNC-KY4 252B-2532 4 ГГц ≤1,28 розетка приборно-кабельная SFF-50-2-1 -

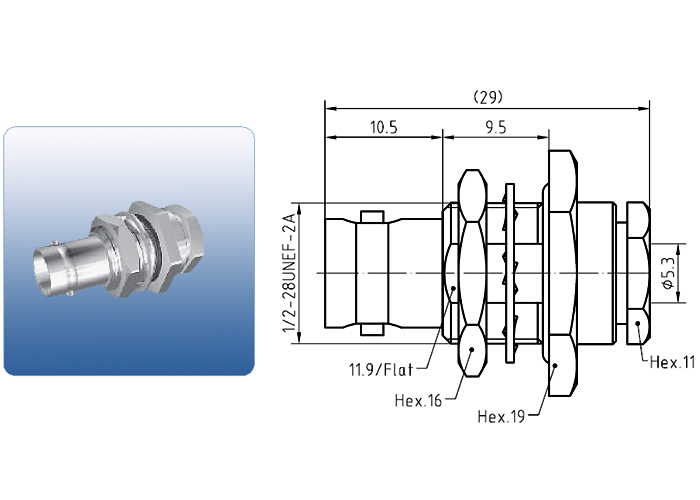

BNC-KY5 252B-2533 4 ГГц ≤1,28 розетка приборно-кабельная RG58/U, RG303/U, LMR195 -
BNC-KY2YB AE819289 розетка приборно-кабельная RG178/196/обжим

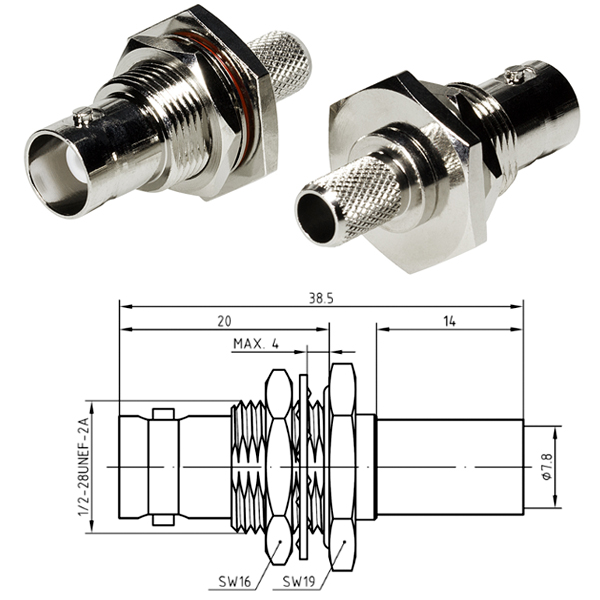

BNC-KY300Y 252B-2530 4 ГГц ≤1,18 розетка приборно-кабельная LMR300/обжим

Соединители для печатных плат

Розетки прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

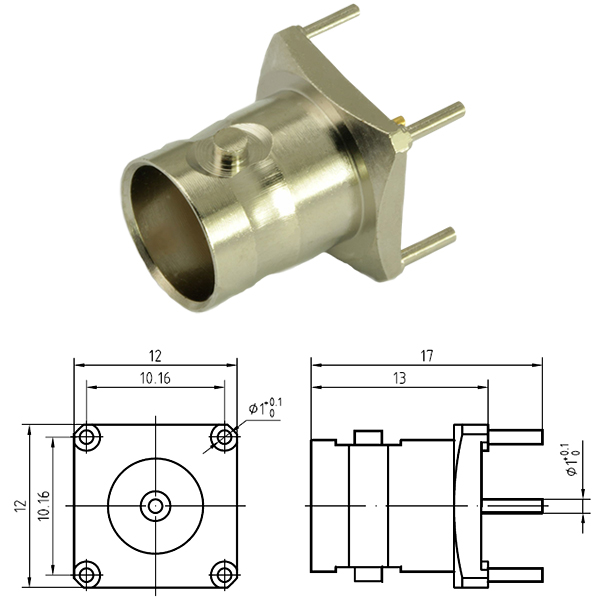

BNC-KHD 252F-4801 4 ГГц ≤1,14 розетка прямая на плату - -
Розетки угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

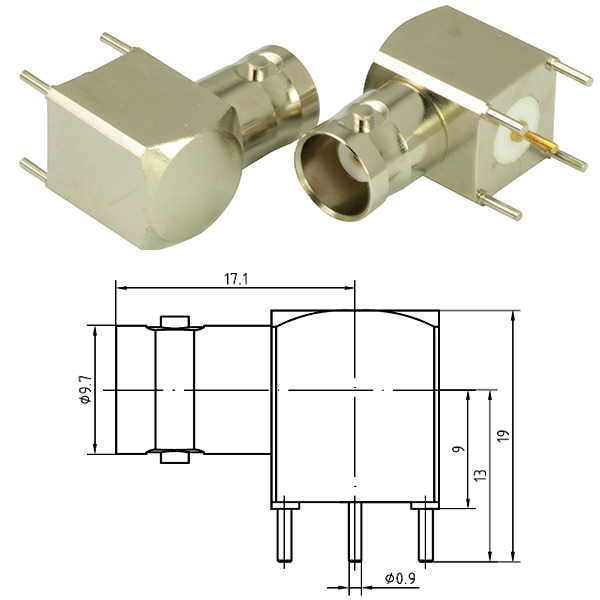

BNC-KWHD 254F-4801 4 ГГц ≤1,20 розетка угловая на плату - -

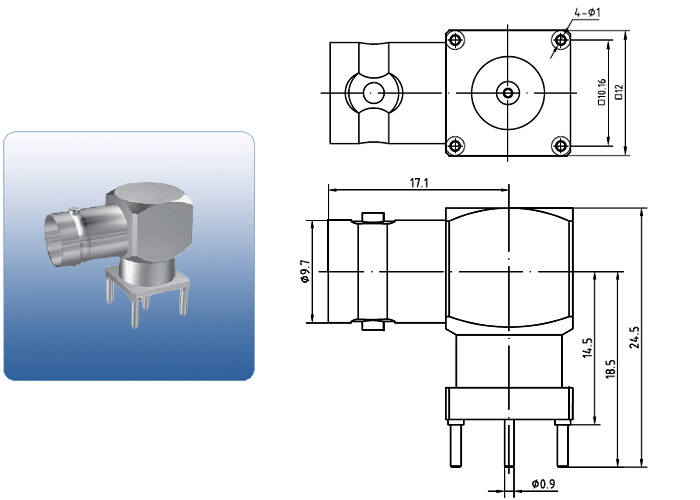

BNC-KWHD1 254F-4802 4 ГГц ≤1,20 розетка угловая на плату - -

Соединители приборные фланцевые

Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

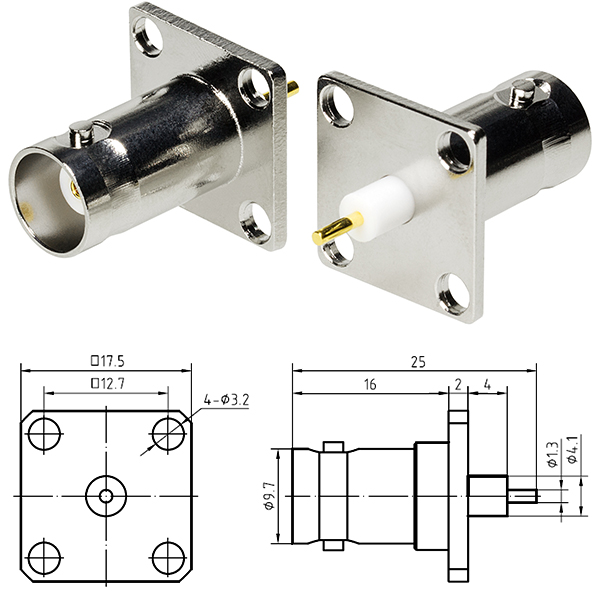

BNC-KFD 252B-0001 4 ГГц ≤1,18 розетка приборная фланцевая - -

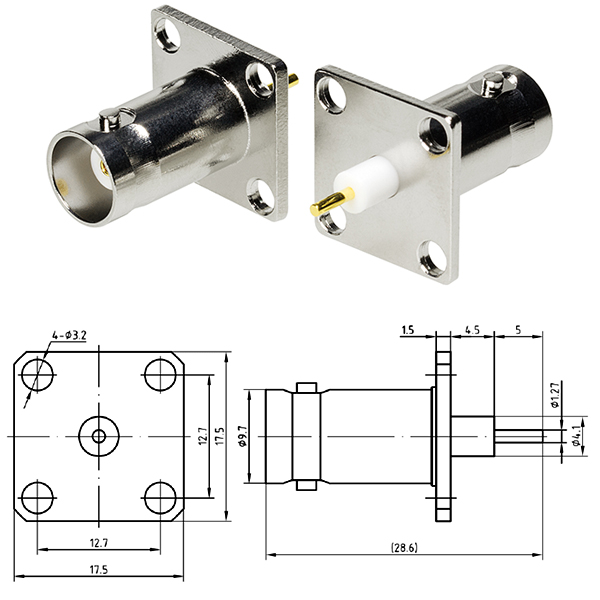

BNC-KFD3 252B-0005 4 ГГц ≤1,25 розетка приборная фланцевая - -

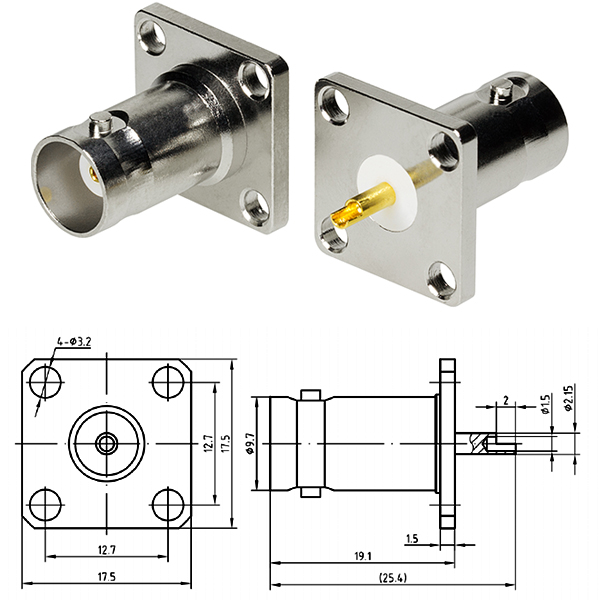

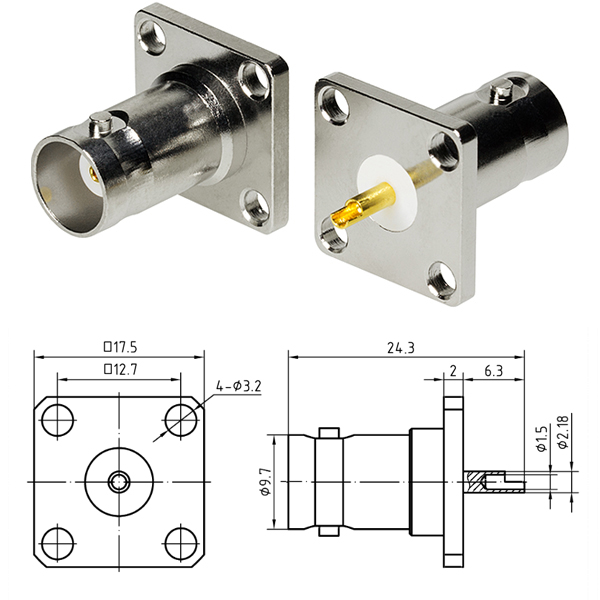

BNC-KFD10 252B-0011 4 ГГц ≤1,25 розетка приборная фланцевая - -
BNC-KF 252B-0002 4 ГГц ≤1,18 розетка приборная фланцевая - -

Соединители приборные, крепление гайкой

Розетки приборные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

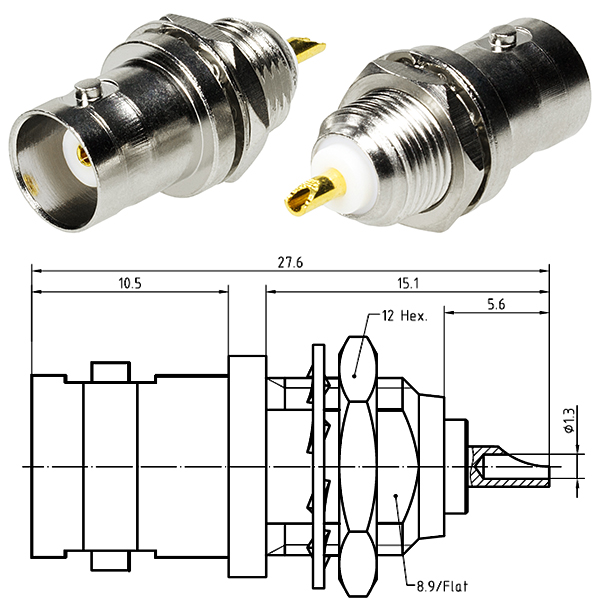

BNC-KY 252B-2801 4 ГГц ≤1,18 розетка приборная прямая - -
