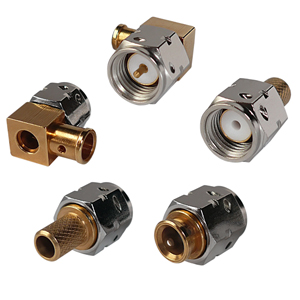

Соединители коаксиальные тип SMA (производство)

Соединители коаксиальные тип SMA (производство)
Коаксиальные соединители общего применения серии SMA изготовлены в соответствии с ГОСТ. Применение высокоточного металлообрабатывающего оборудования, современных методов разработки, использование высококачественных материалов позволило изготовить коаксиальные соединители, максимально приближенные по своим электрическим параметрам к соединителям приборного класса.

Центральные контакты всех типов и модификаций соединителей покрыты износостойким золотом.

Корпуса соединителей, в зависимости от исполнения, покрываются износостойким золотом, сплавом серебра, специальными покрытиями.

Изоляторы изготавливаются из высококачественных полимеров с низкими диэлектрическими потерями.

Коаксиальные соединители серии SMA предназначены для широкого применения в различной аппаратуре ВЧ и СВЧ диапазонов.

Ознакомьтесь с рекомендациями по применению соединителей SMA для печатных плат

Технические характеристики

Присоединительные размеры тип SMA
Волновое сопротивление 50Ω
Рабочее напряжение 500В
Напряжение пробоя диэлектрика 1000В
Сопротивление контактов (центральный контакт) ≤3mΩ
Сопротивление контактов (внешний контакт) ≤2mΩ
Сопротивление изоляции ≥5000MΩ
Усилие удержания центрального контакта(радиальное) ≥1.7Н·см
Количество соединений ≥500
Температурный диапазон -60°C~+155°C

Материалы и покрытия

Наименование Материалы Покрытия (μm)
Корпус Латунь 1.М - Н3.3л-Ко(99,9)1.3
2.М - Ср-Су(99,4)6
5.М – Н9
Штырь Латунь М - Н3.Зл-Ко(99,9)1,3
Гнездо Бронза бериллиевая М - Н3.Зл-Ко(99,9)1,3
Втулка Латунь, медь Ср-Су(99,4)6
Изолятор Фторопласт -
Гайка Латунь Н9
Гайка прижимная Нержавеющая сталь -
Прокладка Полиэфиримид PEI 1000 -
Кольцо Бронза марганцевая H9
Шайба стопорная Бронза марганцевая H9

Условные обозначения

  • SMA-1
  • ВК2
  • П3
  • -1424
  • -25
  • -2126
  • -1.M*7
1. Тип соединителя SMA
2. Вид корпуса, способ крепления или монтажа ВБМ - Вилка блочная микрополосковая;
ВК – Вилка кабельная;
РБФ – Розетка блочная фланцевая;
РПК – Розетка приборно-кабельная;
РПМ - Розетка приборная микрополосковая;
РФК – Розетка фланцевая кабельная;
3. Тип корпуса П – Прямой;
У – Угловой.
4. Тип кабеля См.здесь
5. Способ монтажа 1 – Пайка;
2 – Обжим;
3 – Прижим с пайкой;
4 – Прижим с обжимом.
6. Номер разработки
7. Тип покрытия корпуса 1.М - Н3.3л-Ко(99,9)1.3 2.М – Ср-Су(99,4)6;
5.М – Н9

* Примечание – Климатическое исполнение:

М - В2 по ГОСТ 15150-69, (покрытие центрального контакта Н3.Зл-Ко(99,9)1,3)

К - УХЛ2 по ГОСТ 15150-69, (покрытие центрального контакта Н3.Зл-Ко(99,9)0,5) .


Соединители для гибкого кабеля

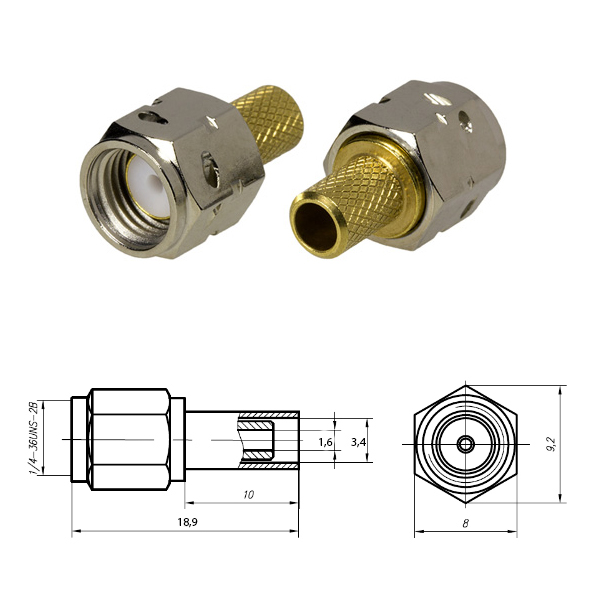

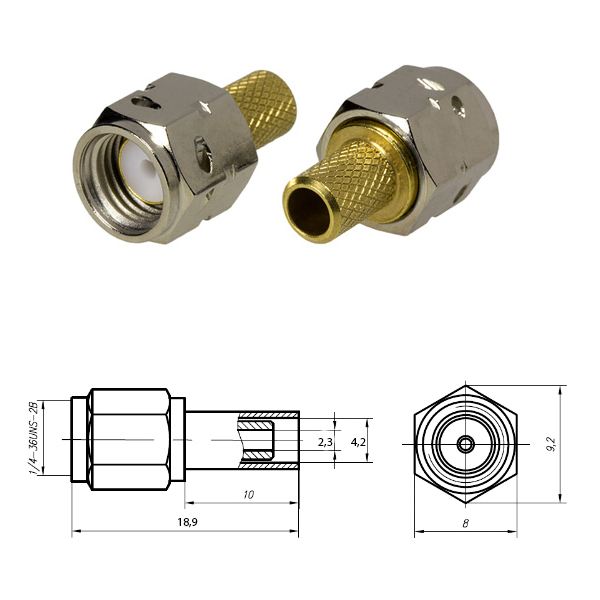

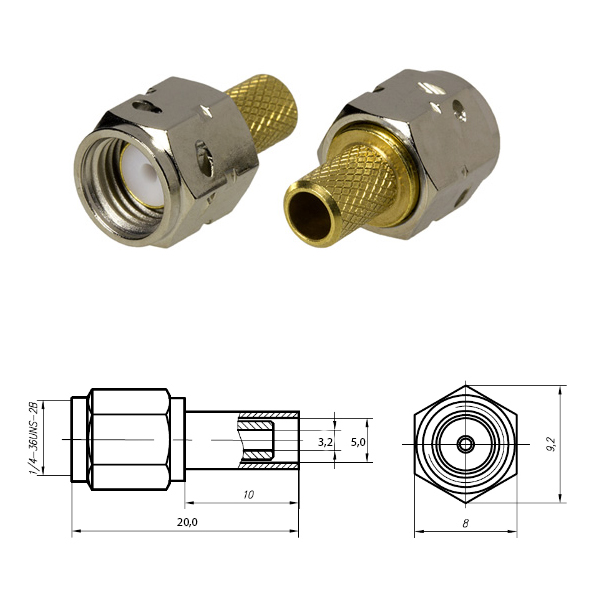

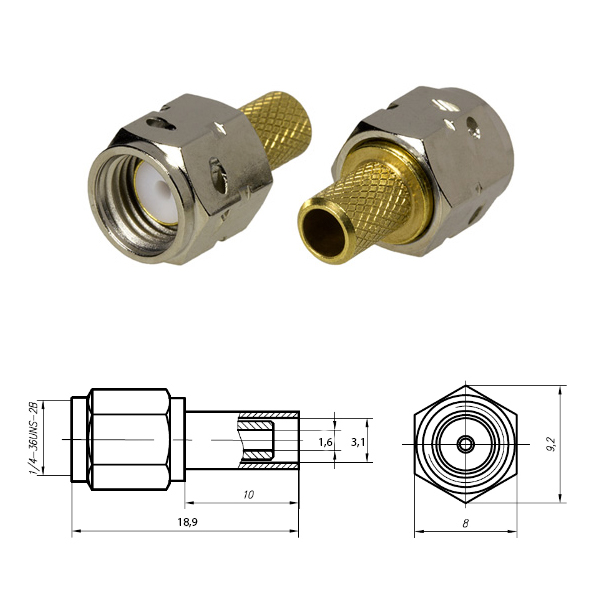

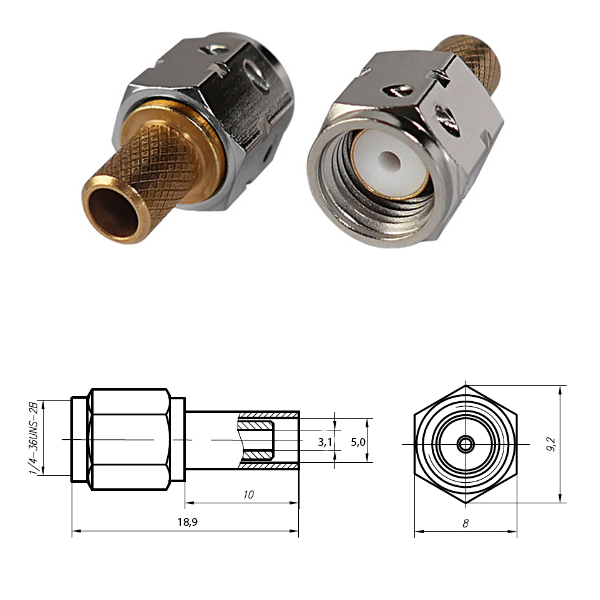

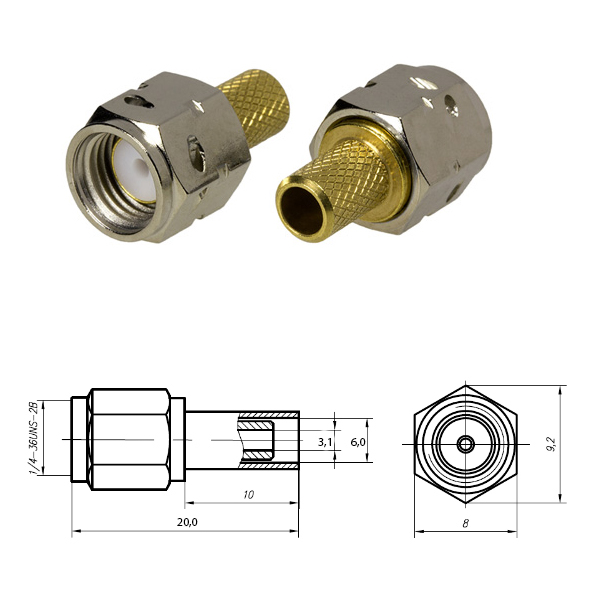

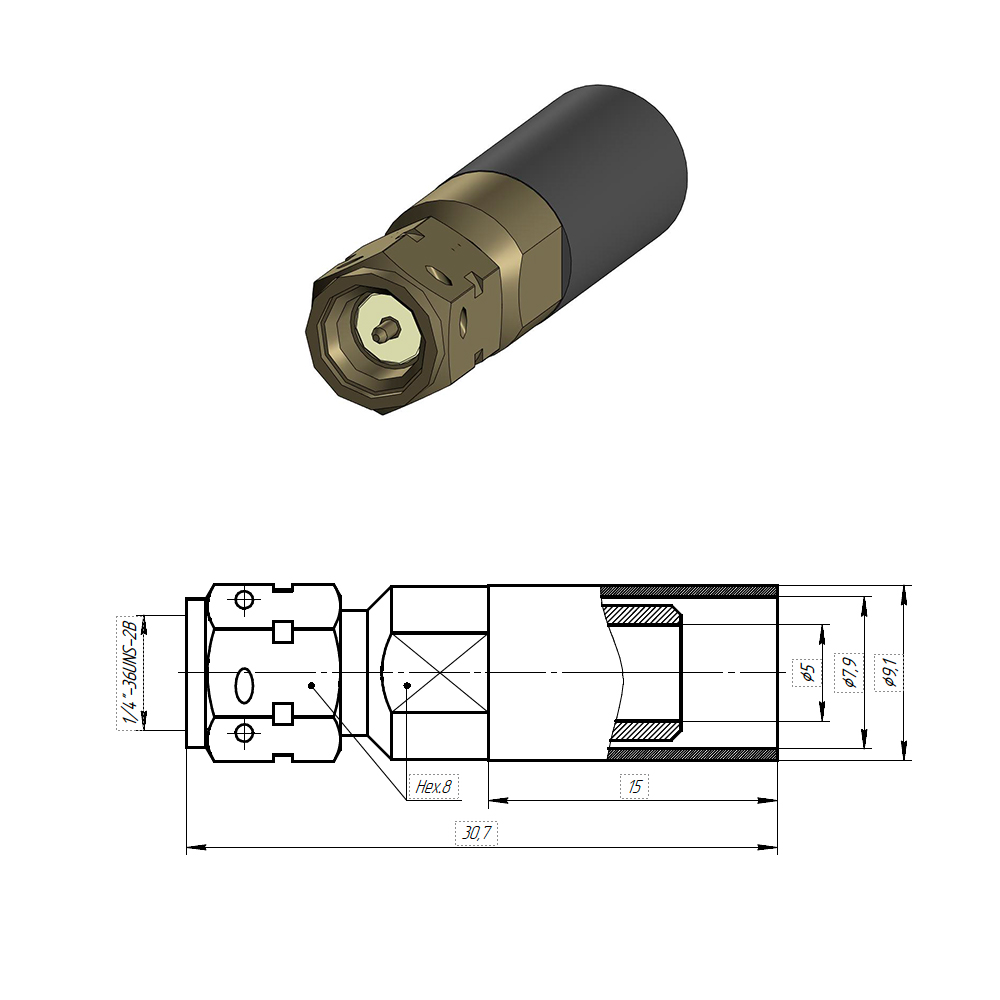

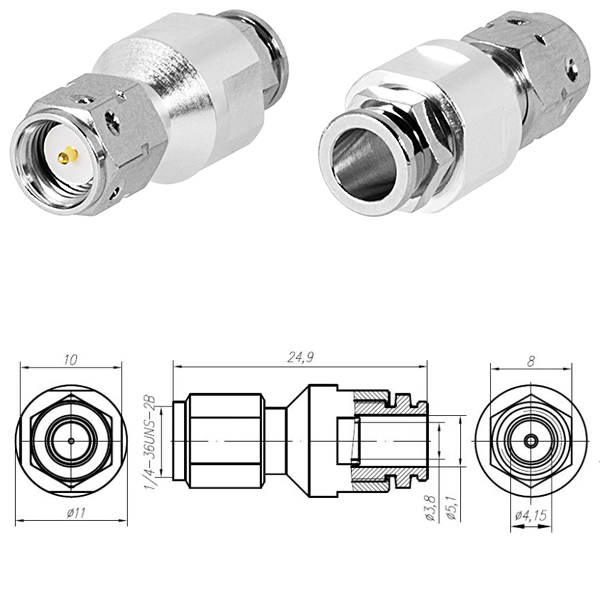

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMA-ВКП-58-2-211 12 ГГц ≤1,15 вилка кабельная прямая PK50-3-210, RG-58/U, LMR-195 -
SMA-ВКП-1,5.21-3-005 12 ГГц ≤1,15 вилка кабельная прямая RG-316, РК50-1,5-21, LMR-100A d=2,25 mm, d1=2.8 mm

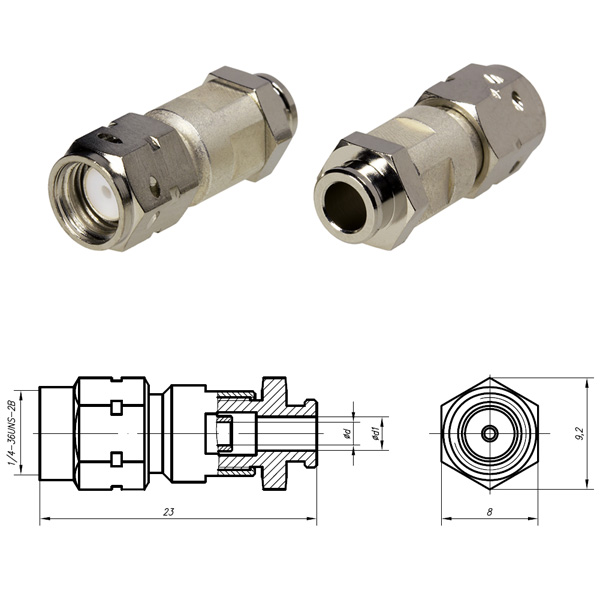

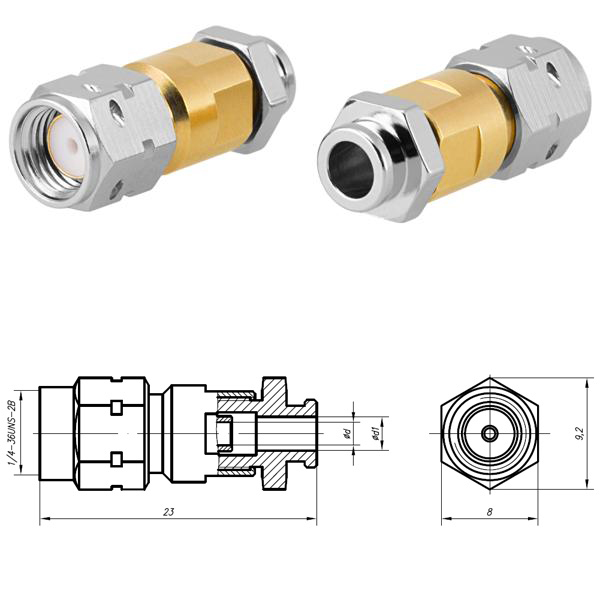

SMA-ВКП-2.22-3-001 12 ГГц ≤1,15 вилка кабельная прямая РК50-2-22 d=2,85 mm, d1=3,8 mm
SMA-ВКП-3.38-3-301 12 ГГц ≤1,20 вилка кабельная прямая РК50-3-35, РК50-3-38, РК50-3-210, RG-58/U, LMR-195, РК50-3-151, РК50-3-13, РК50-3-21

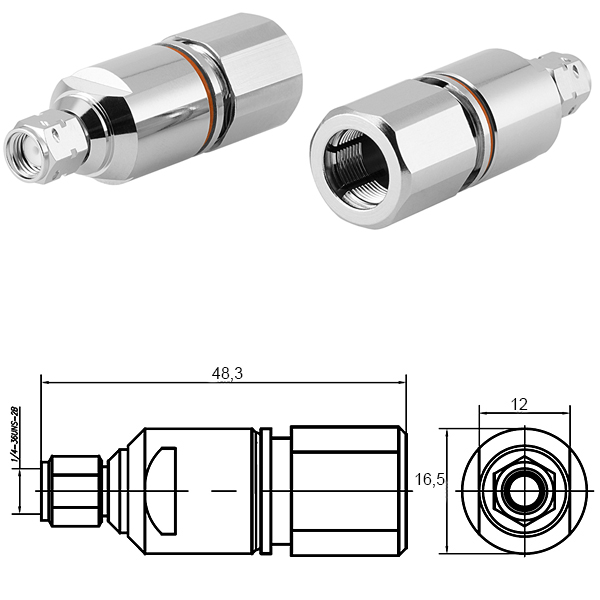

SMA-ВКП-400-4-216 12 ГГц ≤1,20 вилка кабельная прямая LMR-400, RG-213, PK50-7-315, RG-8
SMA-ВКП-1,5.21-2-019 12 ГГц ≤1,15 вилка кабельная прямая RG-316S, РК50-1,5-21 -
SMA-ВКП-1,5.214-2-344 12 ГГц ≤1,15 вилка кабельная прямая RG-316D, РК50-1,5-214 -
SMA-ВКП-2.22-2-020 12 ГГц ≤1,15 вилка кабельная прямая РК50-2-22 -
SMA-ВКП-3.38-2-299 12 ГГц ≤1,15 вилка кабельная прямая РК50-3-35, РК50-3-38 -
SMA-ВКП-142-2-212 12 ГГц ≤1,15 вилка кабельная прямая RG142 B/U, RG-223, RG-400, РК50-3-11 -

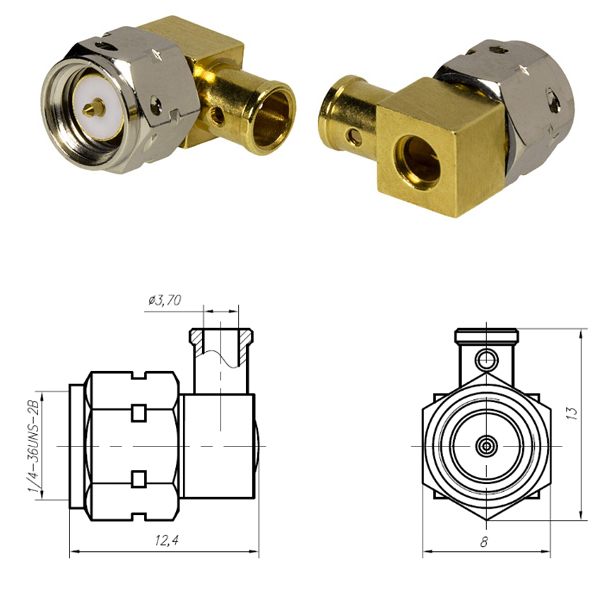

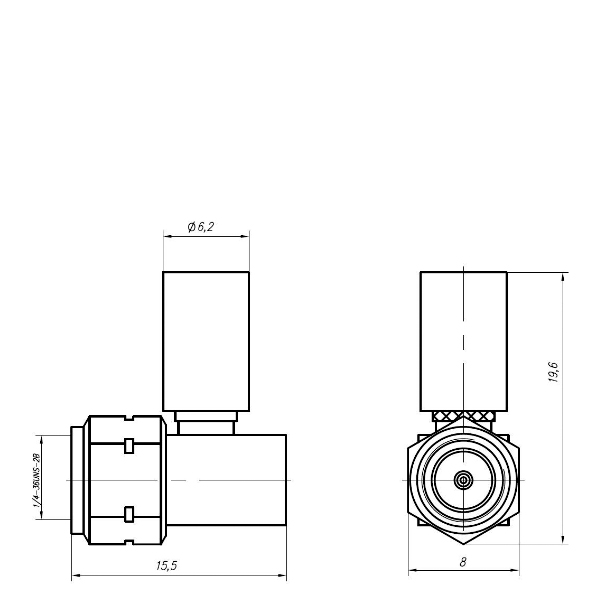

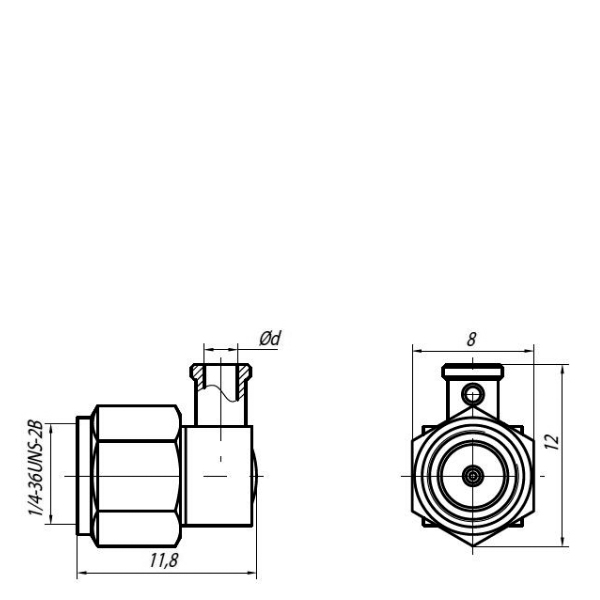

Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

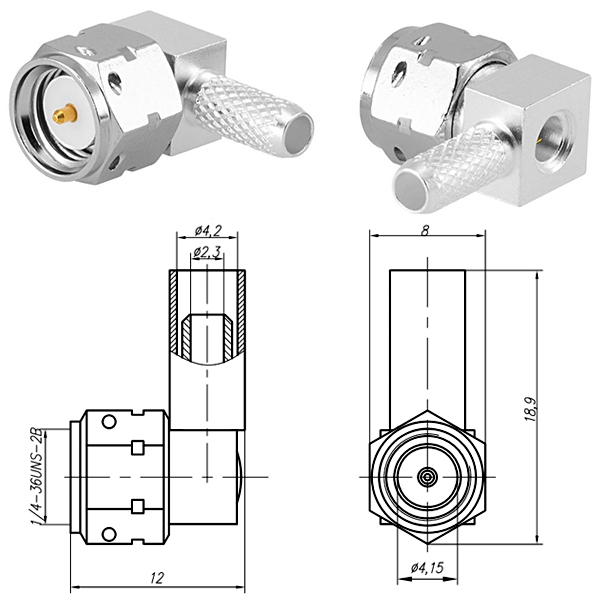

SMA-ВКУ-2.22-2-318 12 ГГц ≤1,25 вилка кабельная угловая РК50-2-22

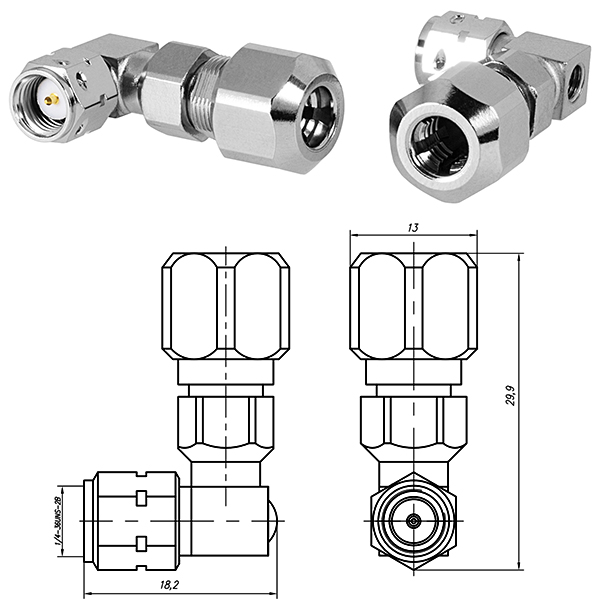

SMA-ВКУ-3.38-3-296 12 ГГц ≤1,20 вилка кабельная угловая LMR-195, RG-58/U, PK50-3-35, РК50-3-151, РК50-3-210, РК50-3-38
SMA-ВКУ-3.38-2-359 6 ГГц ≤1,17 вилка кабельная угловая РК50-3-35, РК50-3-151, РК50-3-38, PK50-3-210, RG-58/U, LMR-195
SMA-ВКУ-1,5.21-2-294 8 ГГц ≤1,5 вилка кабельная угловая RG-316, SРК50-1,5-21, LMR-100A
SMA-ВКУ-1,5.214-2-355 8 ГГц ≤1,5 вилка кабельная угловая РК50-1,5-214, RG-316D

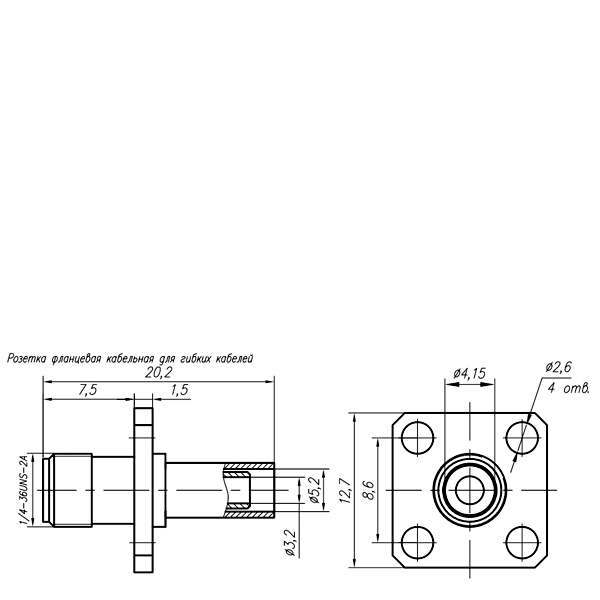

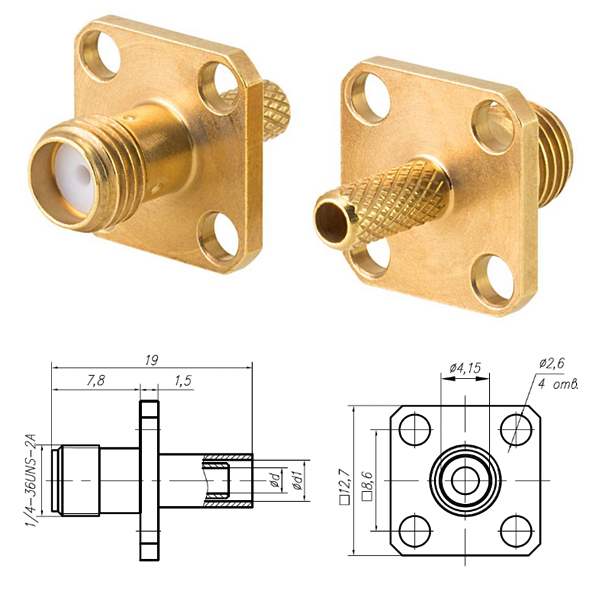

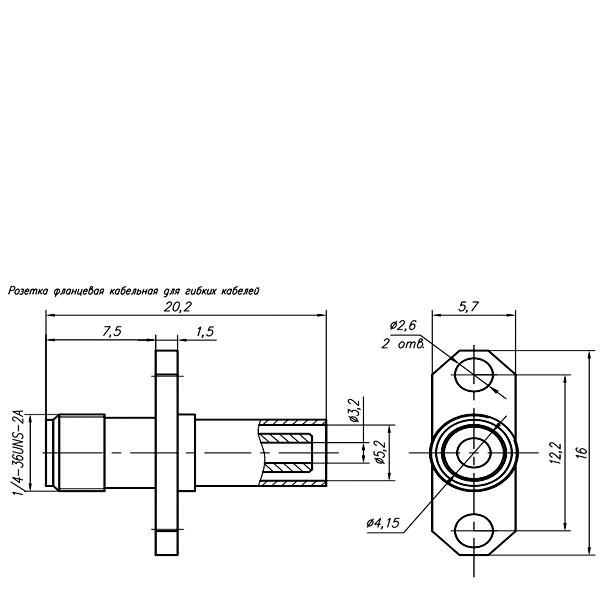

Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

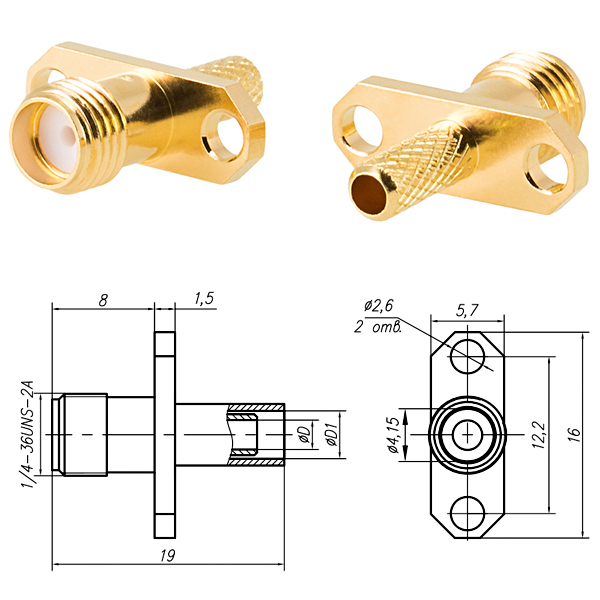

SMA-РФКП-2.22-2-313 12 ГГц ≤1,15 розетка кабельная фланцевая РК50-2-22
SMA-РФКП-1,5.214-2-354 12 ГГц ≤1,17 розетка кабельная фланцевая RG-316D, РК50-1,5-214 d=1,6 мм, d1=3,4 мм
SMA-РФКП-316-2-312 12 ГГц ≤1,17 розетка кабельная фланцевая РК50-1,5-21, RG-316S, LMR100A
SMA-РФКП-316-2-315 12 ГГц ≤1,17 розетка кабельная фланцевая РК50-1,5-21, RG-316S, LMR100A d=1,6 мм, d1=3,1 мм
SMA-РФКП-58-2-314 12 ГГц ≤1,15 розетка кабельная фланцевая LMR-195,RG-58/U, РК50-3-151, РК50-3-210
SMA-РФКП-3.38-2-357 6 ГГц ≤1,15 розетка кабельная фланцевая LRM-195, RG-58/U, РК50-3-35, РК50-3-38, РК50-3-210
SMA-РФКП-3.38-2-358 6 ГГц ≤1,15 розетка кабельная фланцевая LRM-195, RG-58/U, РК-50-3-35, РК-50-3-38, РК-50-3-210
SMA-РФКП-1,5.214-2-353 12 ГГц ≤1,17 розетка кабельная фланцевая RG-316D, РК50-1,5-214

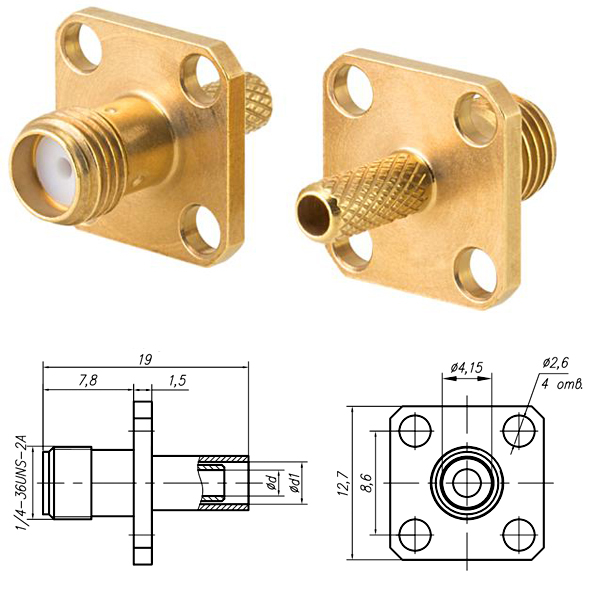

SMA-РФКП-2.22-2-316 12 ГГц ≤1,15 розетка кабельная фланцевая РК 50-2-22 d=2,3 мм, d1=4,2 мм
SMA-РФКП-58-2-317 12 ГГц ≤1,15 розетка кабельная фланцевая PK50-3-151, PK50-3-210, RG-58/U, LMR-195 d=3,1 мм, d1=5,2 мм

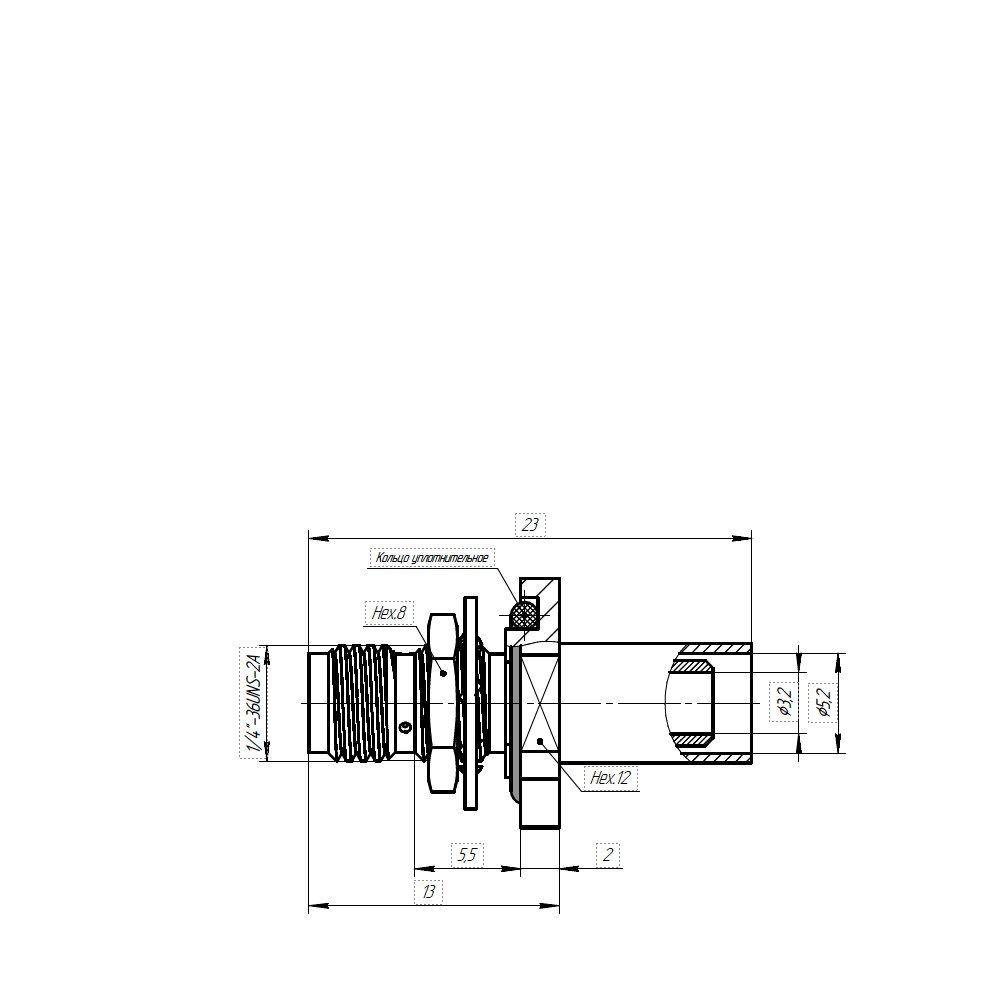

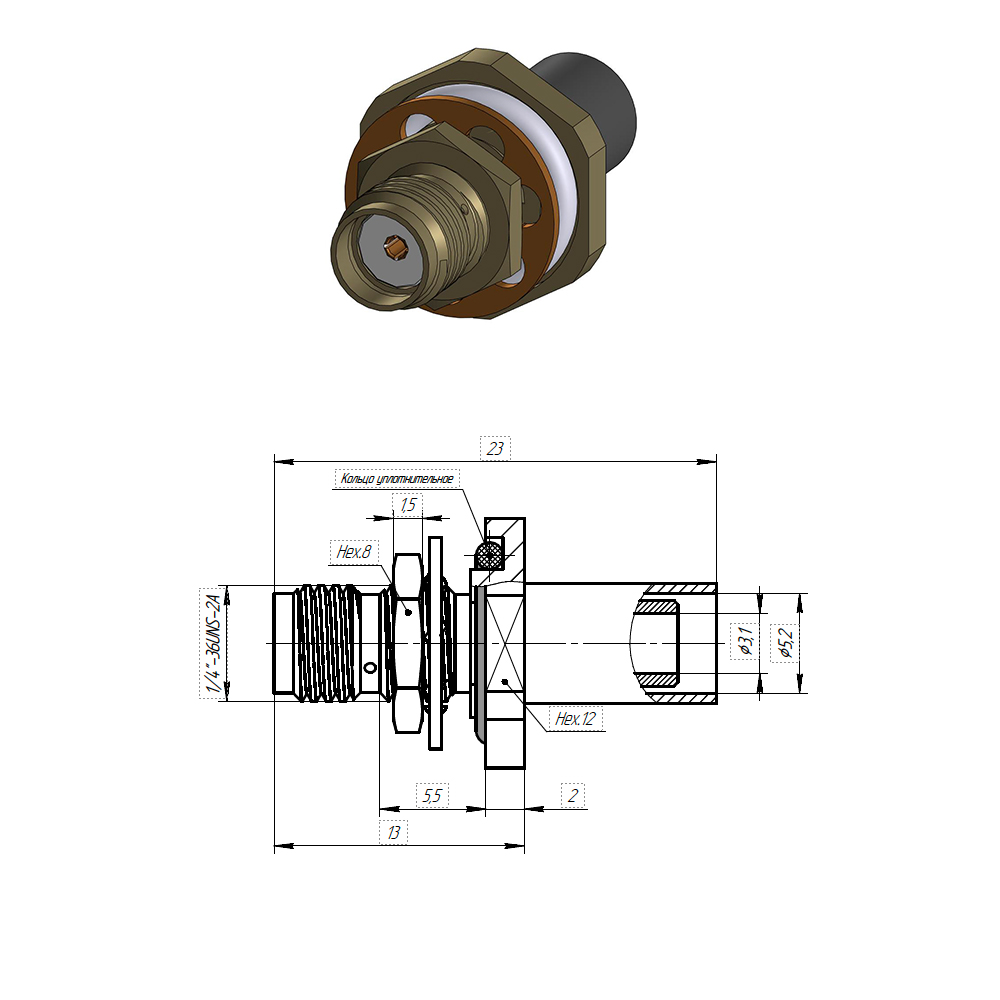

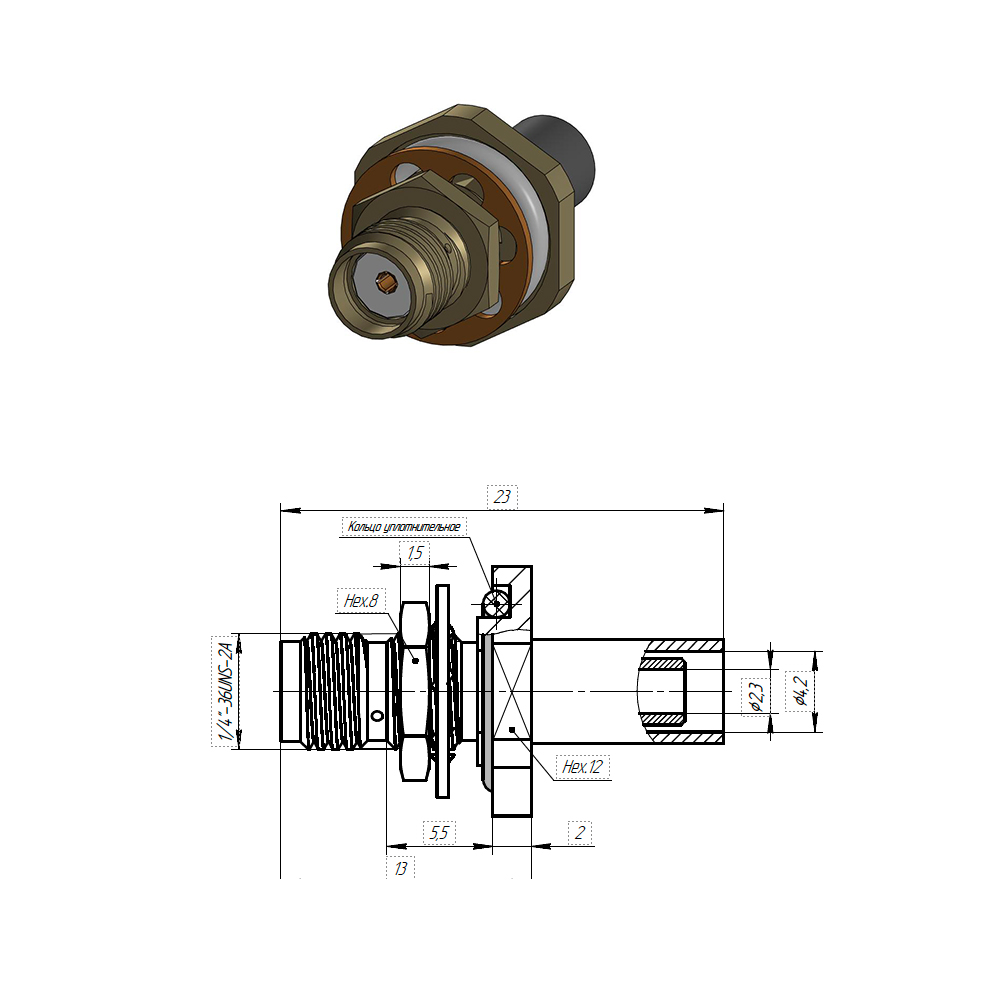

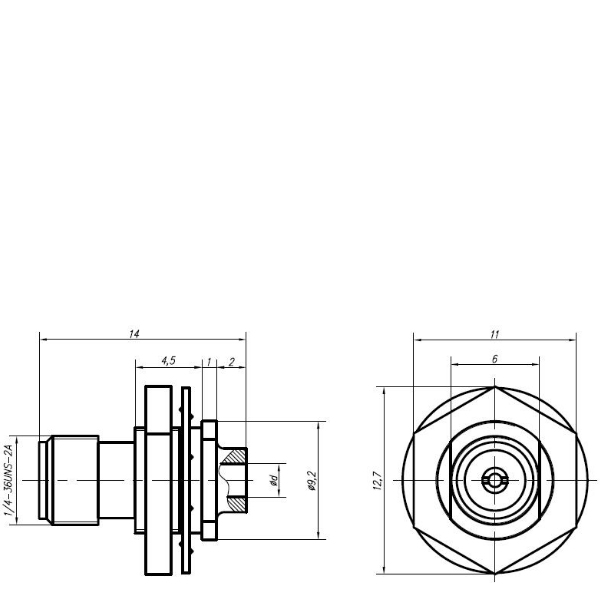

Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

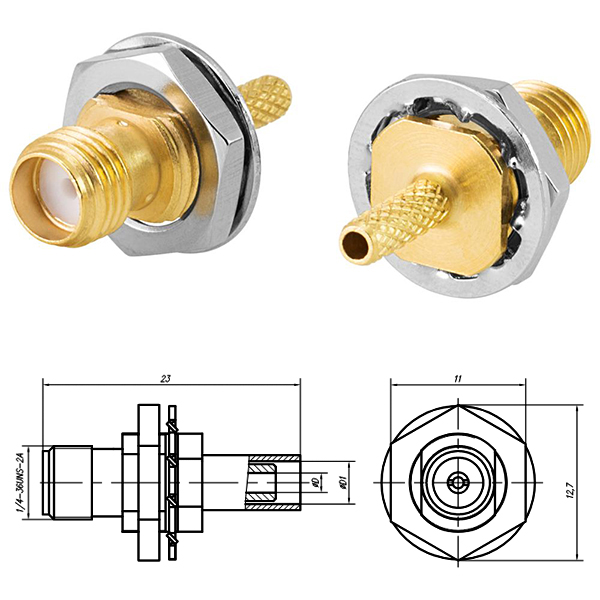

SMA-РПКП-2.22-2-310 12 ГГц ≤1,15 розетка приборно-кабельная РК50-2-22

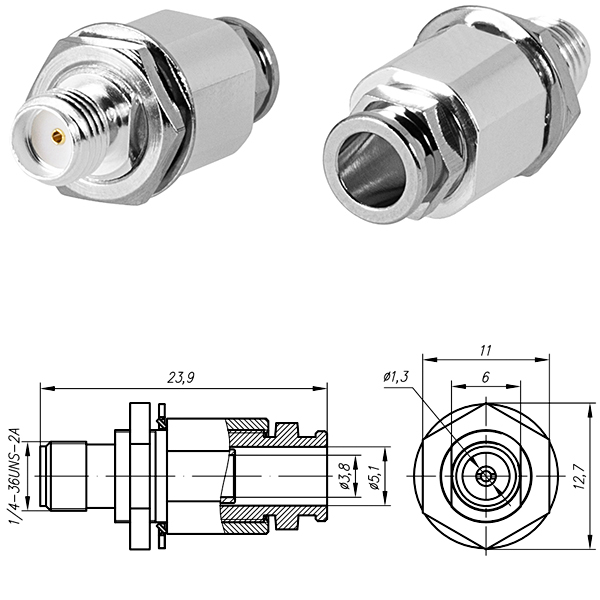

SMA-РПКП-3.38-3-302 12 ГГц ≤1,20 розетка приборно-кабельная LMR-195, RG-58/U, PK50-3-35, РК50-3-151, РК50-3-210, РК50-3-38, РК50-3-13, РК50-3-21

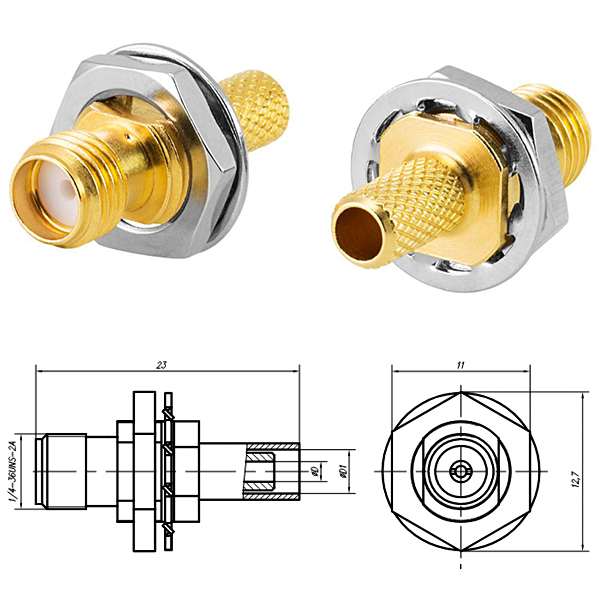

SMA-РПКП-58-2-311-1.М 12 ГГц ≤1,15 розетка приборно-кабельная LMR-195, RG-58/U, РК50-3-151, РК50-3-210

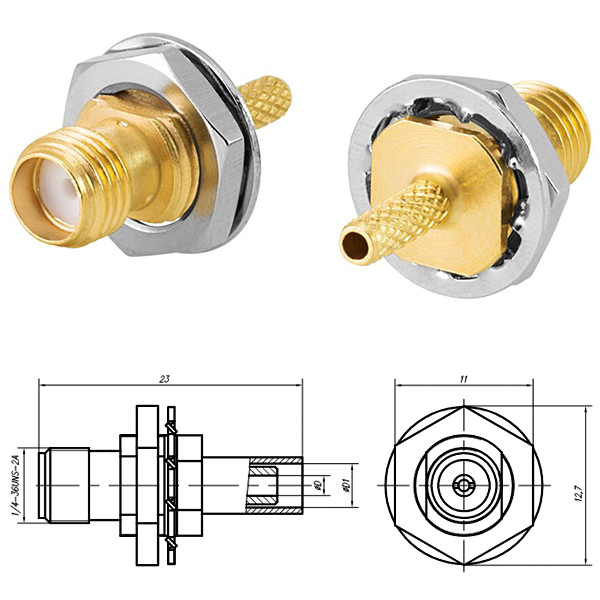

SMA-РПКП-316-2-309 12 ГГц ≤1,17 розетка приборно-кабельная РК50-1,5-21, RG-316S, LMR-100A

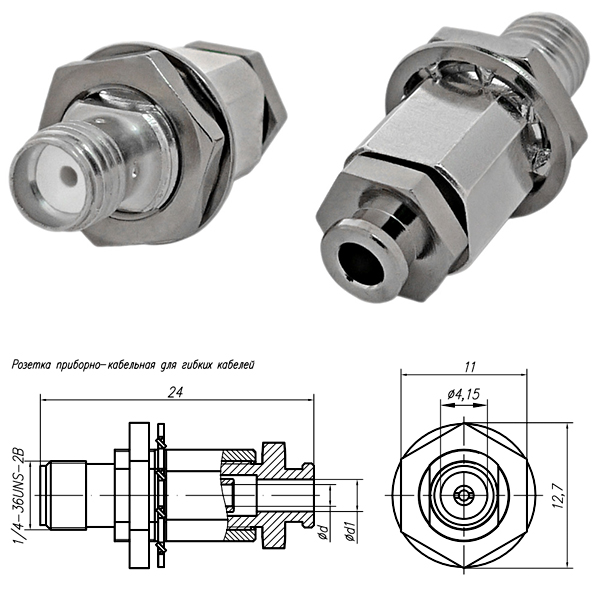

SMA-РПКП-1,5.21-3-004 12 ГГц ≤1,15 розетка приборно-кабельная РК50-1,5-21, RG-316S, LMR-100A
SMA-РПКП-2.22-3-002 12 ГГц ≤1,15 розетка приборно-кабельная РК50-2-22

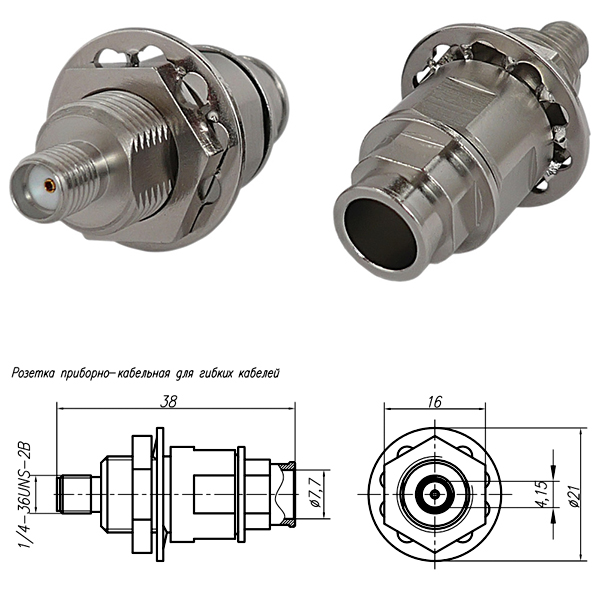

SMA-РПКП-4,8.32-3-203 12 ГГц ≤1,17 розетка приборно-кабельная РК50-4,8-32, LMR-300
SMA-РПКП-1,5.214-2-352 12 ГГц ≤1,17 розетка приборно-кабельная RG-316D, РК50-1,5-214
SMA-РПКП-3.38-2-356 12 ГГц ≤1,15 розетка приборно-кабельная РК50-3-35, РК50-3-38

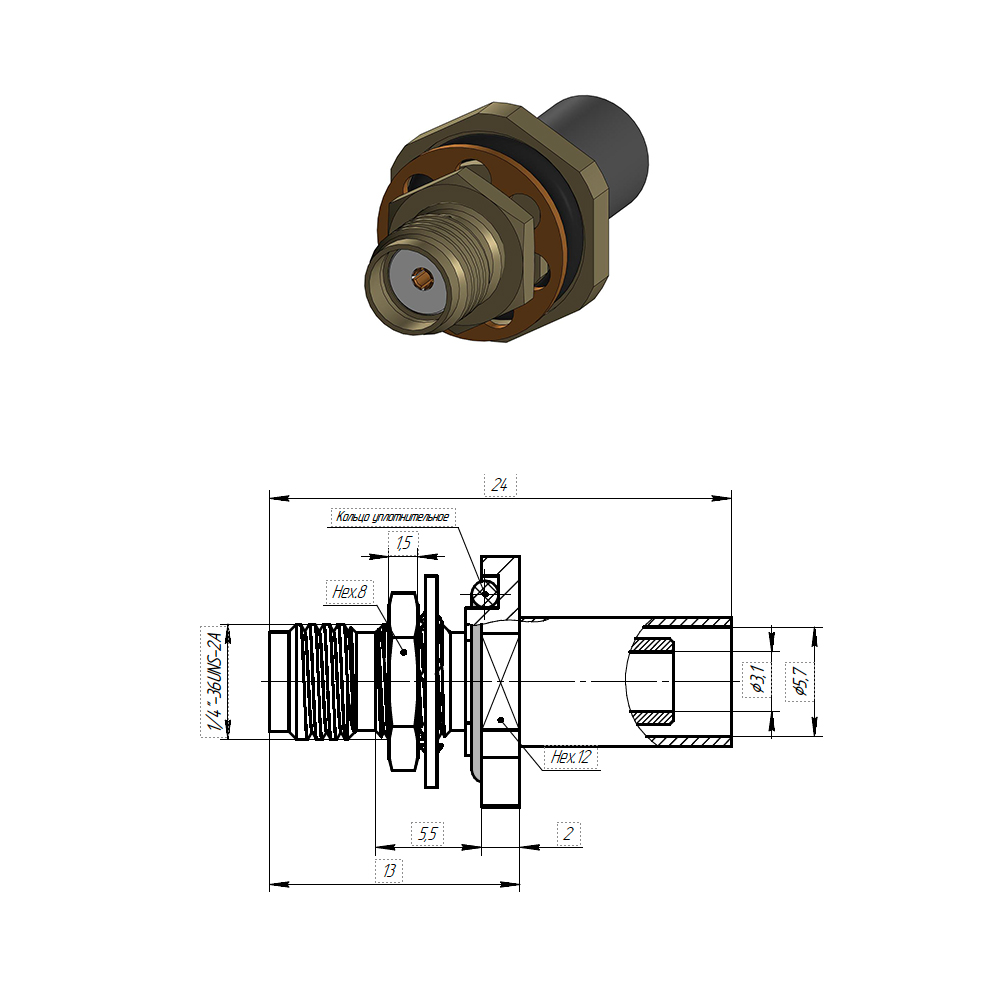

SMA-РПКП-142-2-552 12 ГГц ≤1,20 розетка приборно-кабельная RG142, RG400 Аналог 24_SMA-50-3-42 HUBER+SUHNER AG

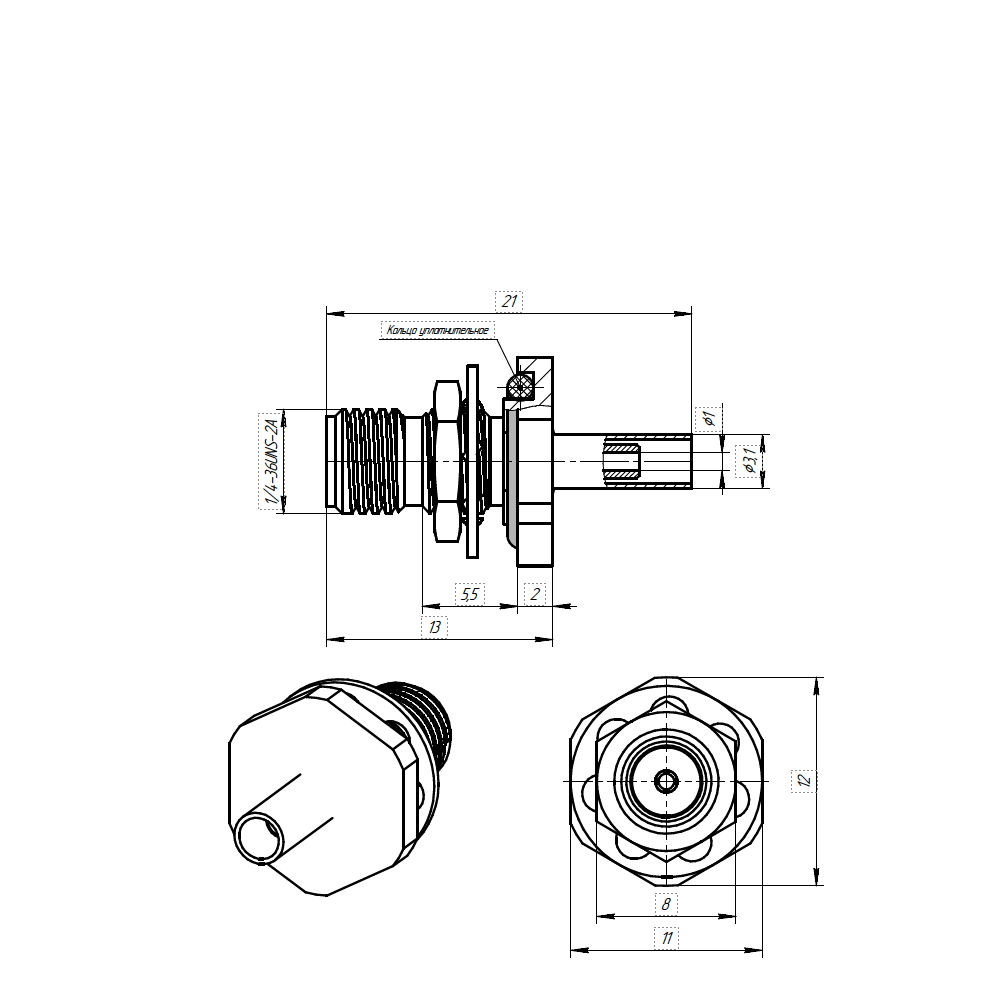

SMA-РПКП-178-2-547 3 ГГц ≤1,20 розетка приборно-кабельная RG178 Аналог 24_SMA-50-1-3 HUBER+SUHNER AG

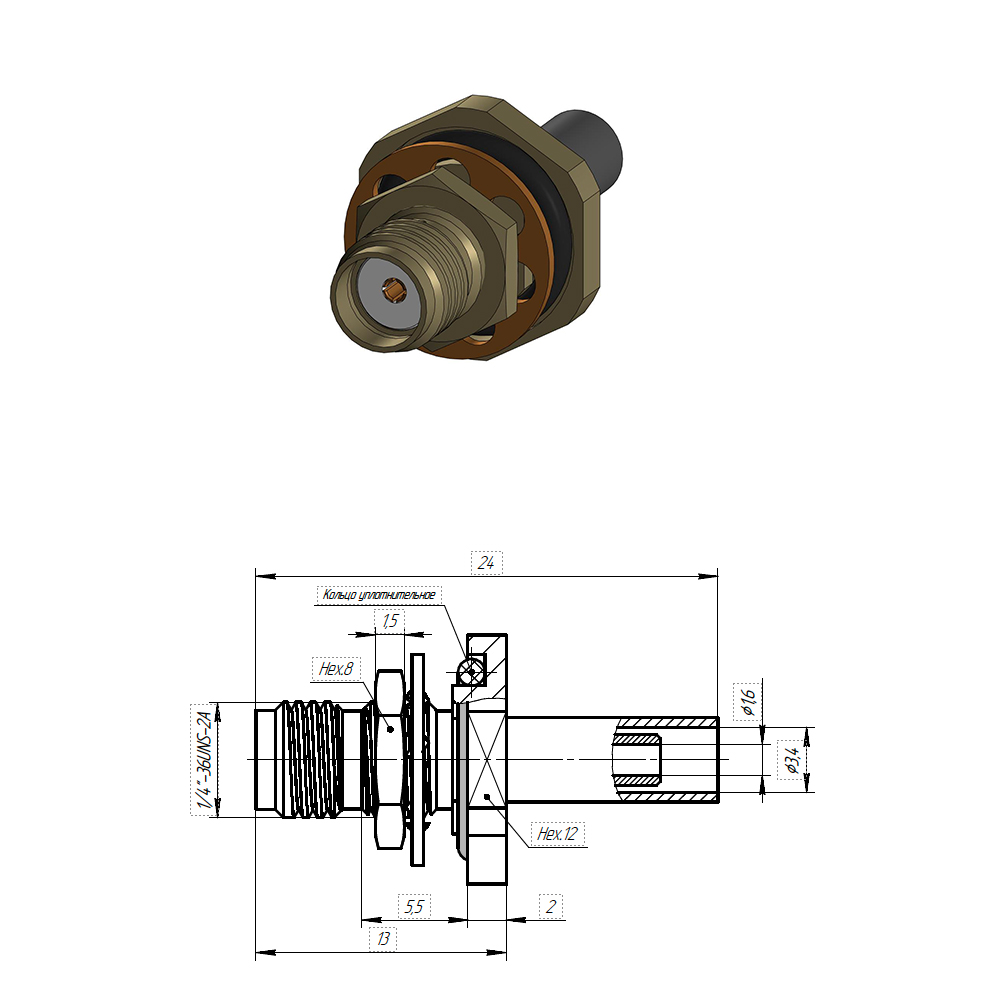

SMA-РПКП-1,5,214-2-549 12 ГГц ≤1,20 розетка приборно-кабельная РК50-1,5-214, RG3160 Аналог 24_SMA-50-2-13, 24_SMA-50-2-37, 24_SMA-50-2-45 HUBER+SUHNER AG

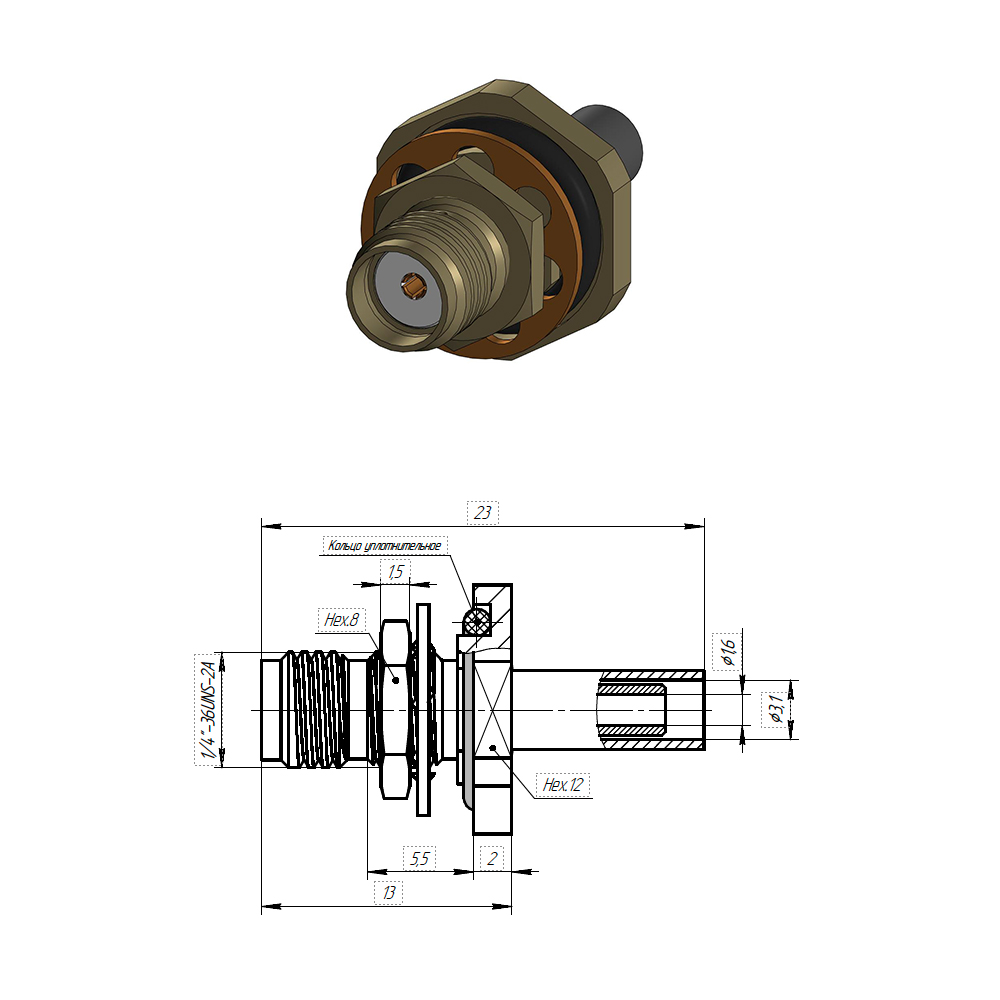

SMA-РПКП-316-2-548 4 ГГц ≤1,15 розетка приборно-кабельная RG316 Аналог 24_SMA-50-2-14, 24_SMA-50-2-46 HUBER+SUHNER AG

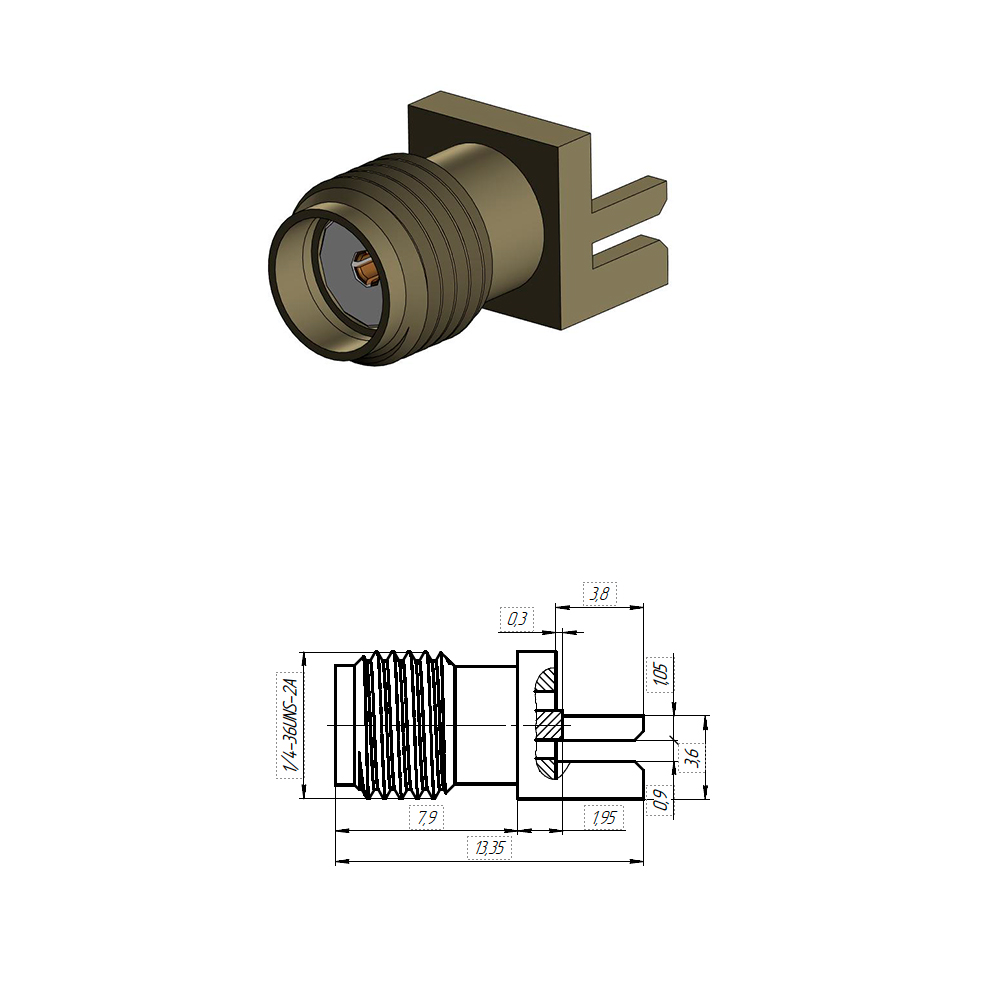

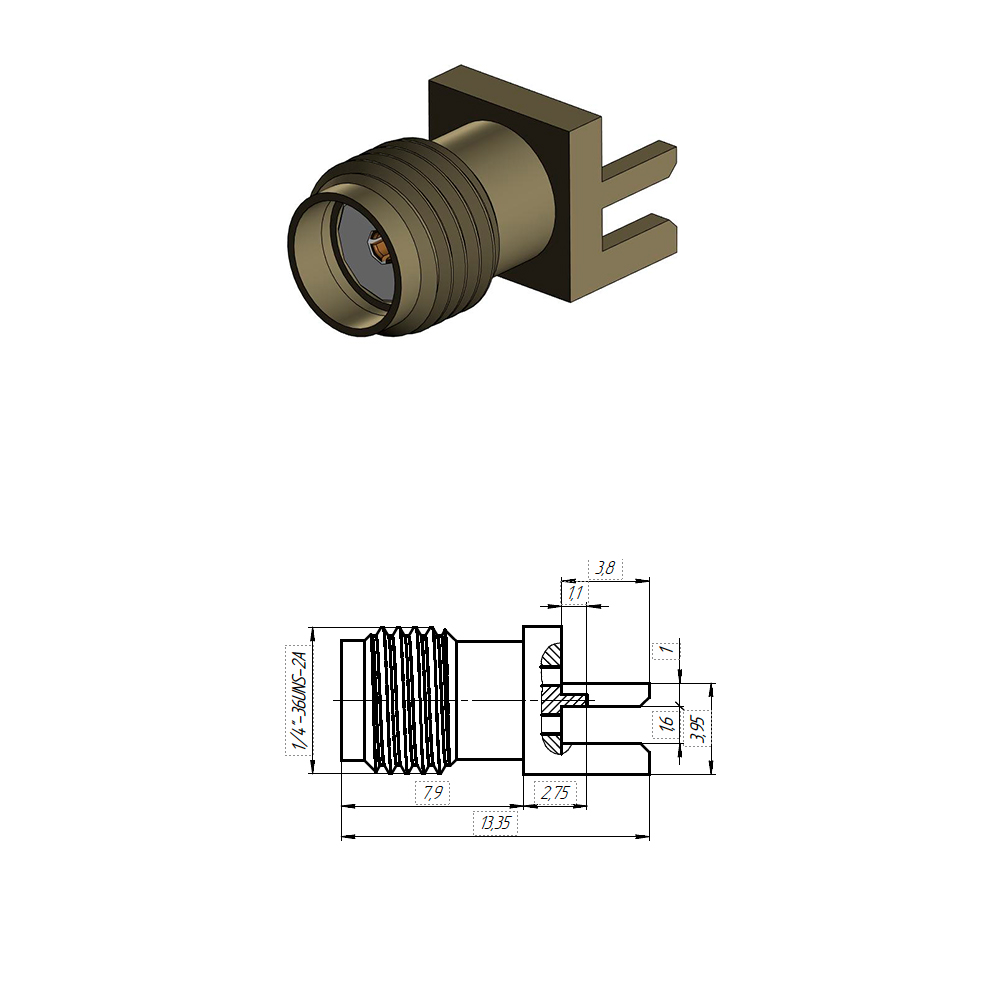

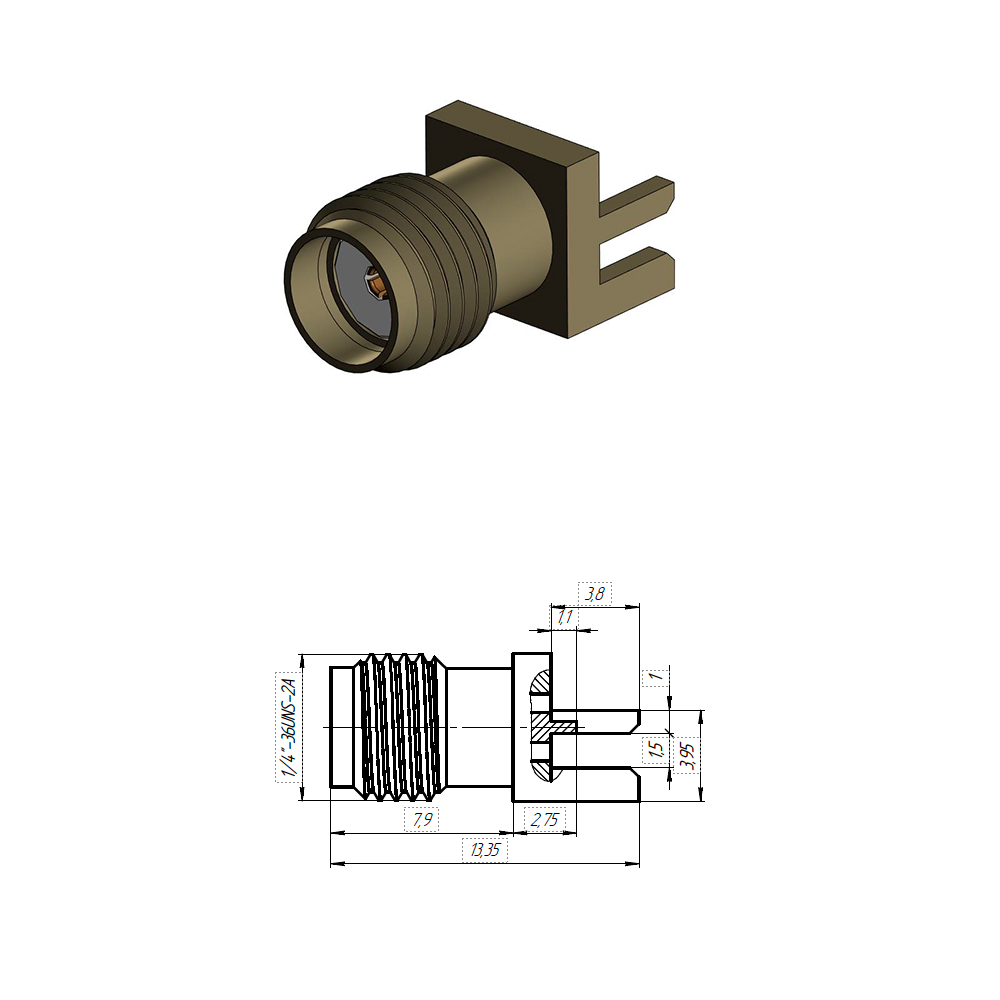

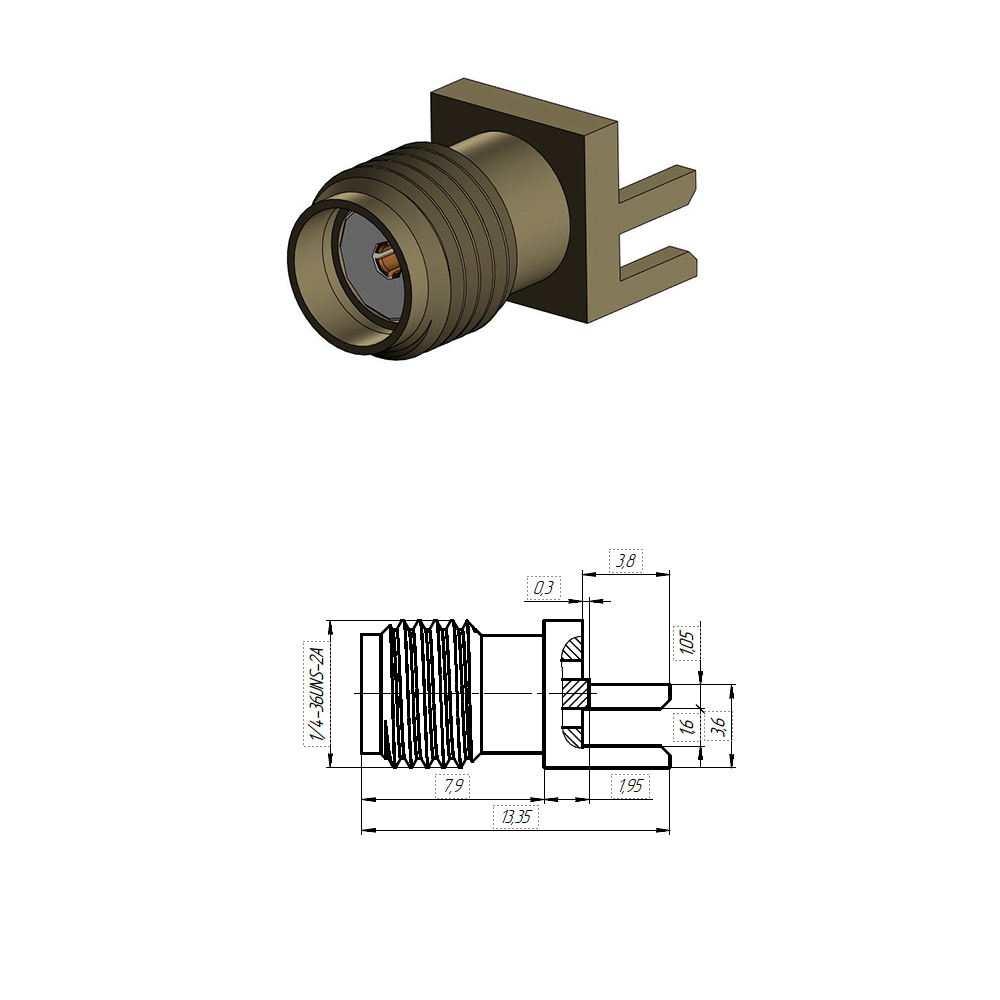

Соединители для печатных плат

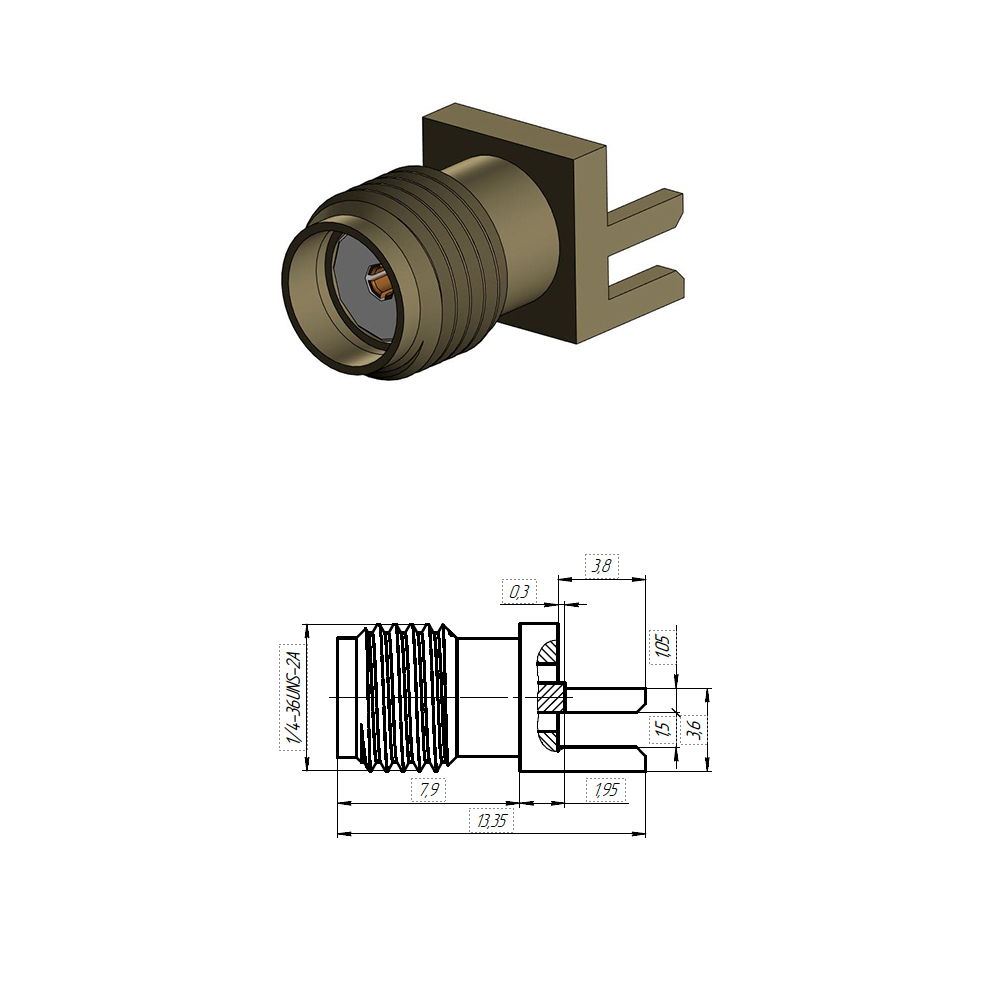

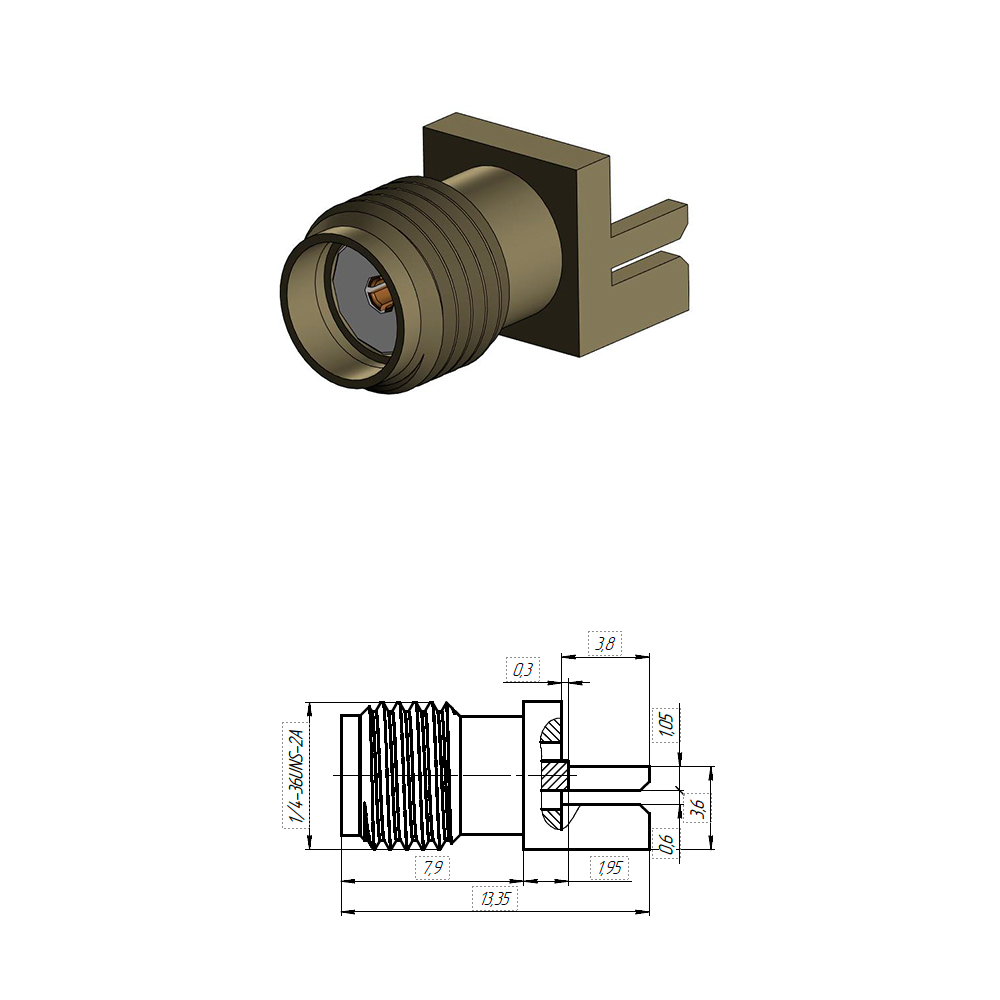

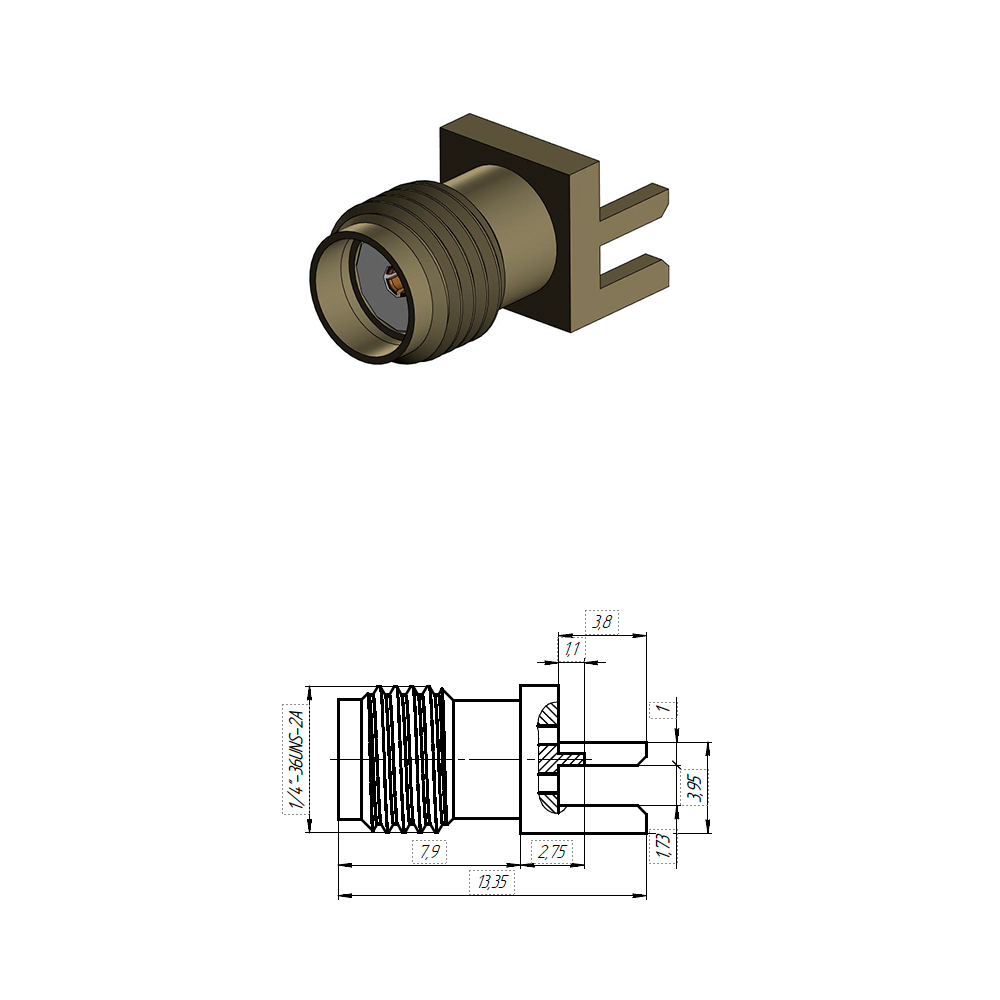

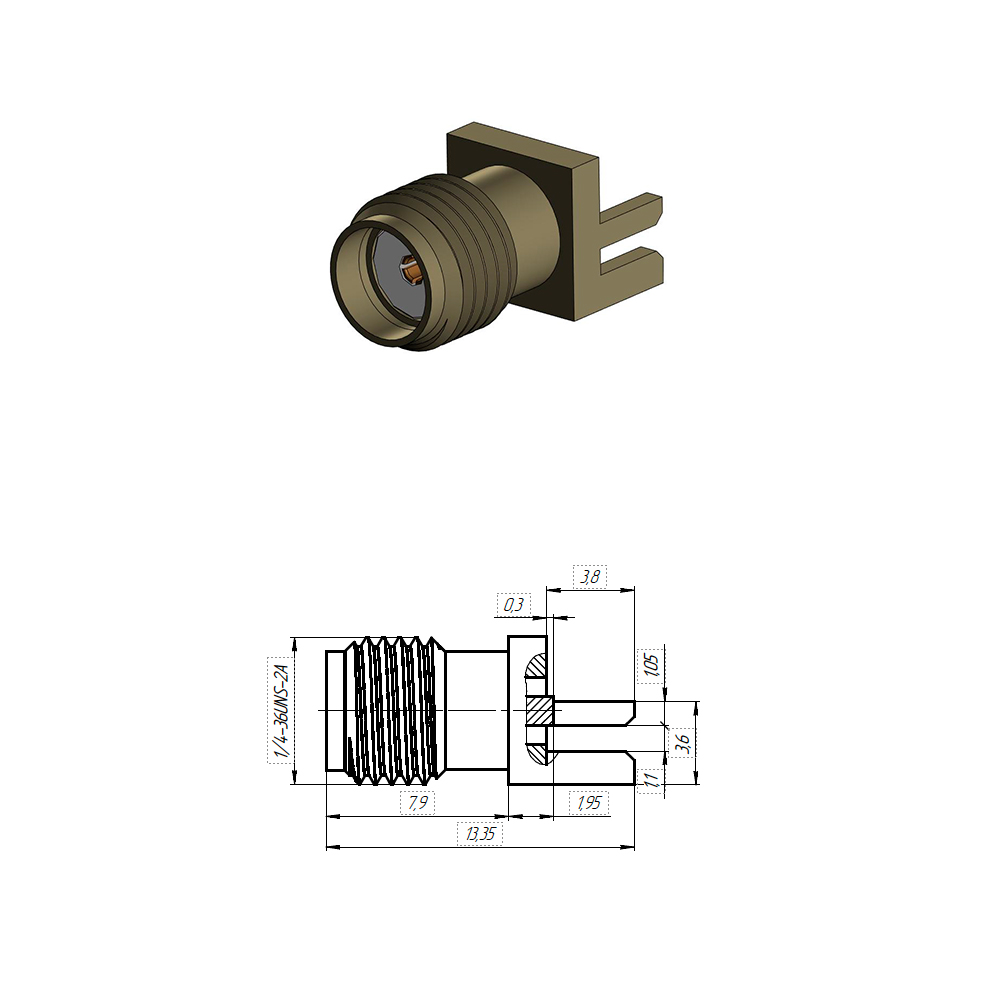

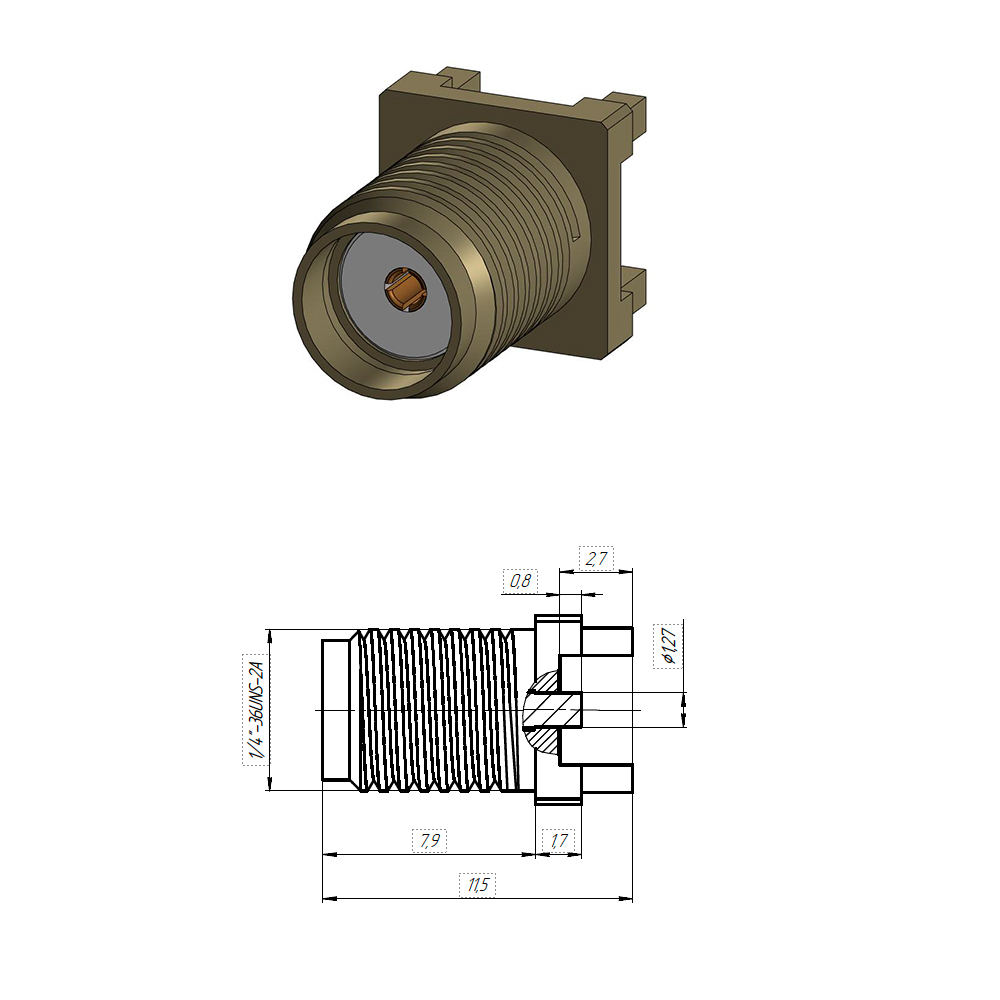

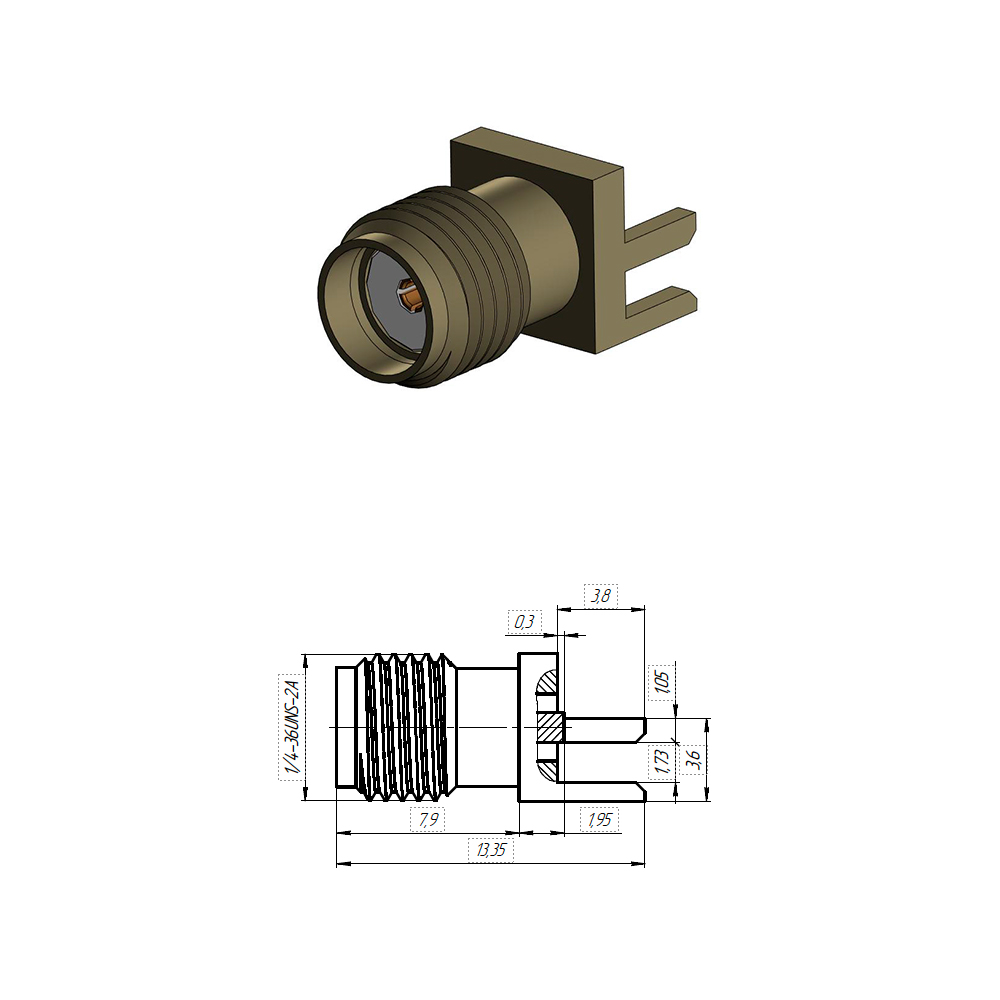

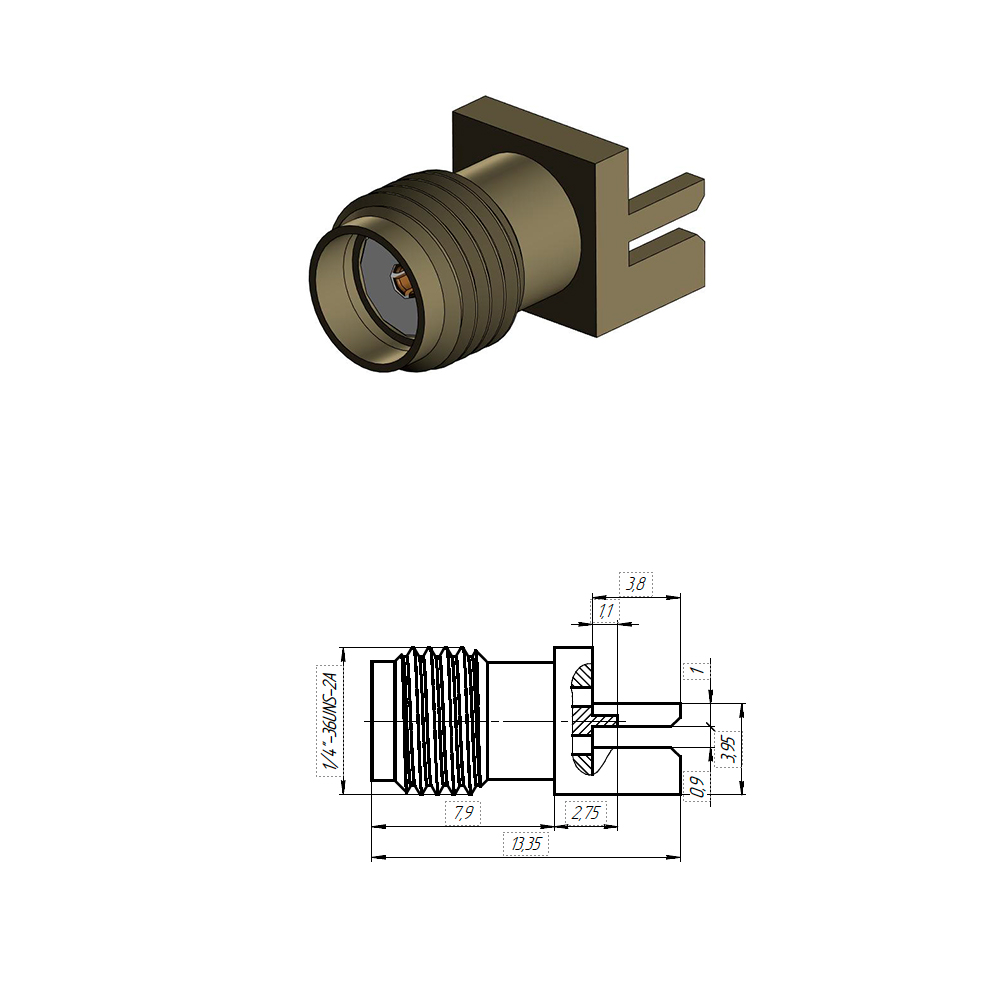

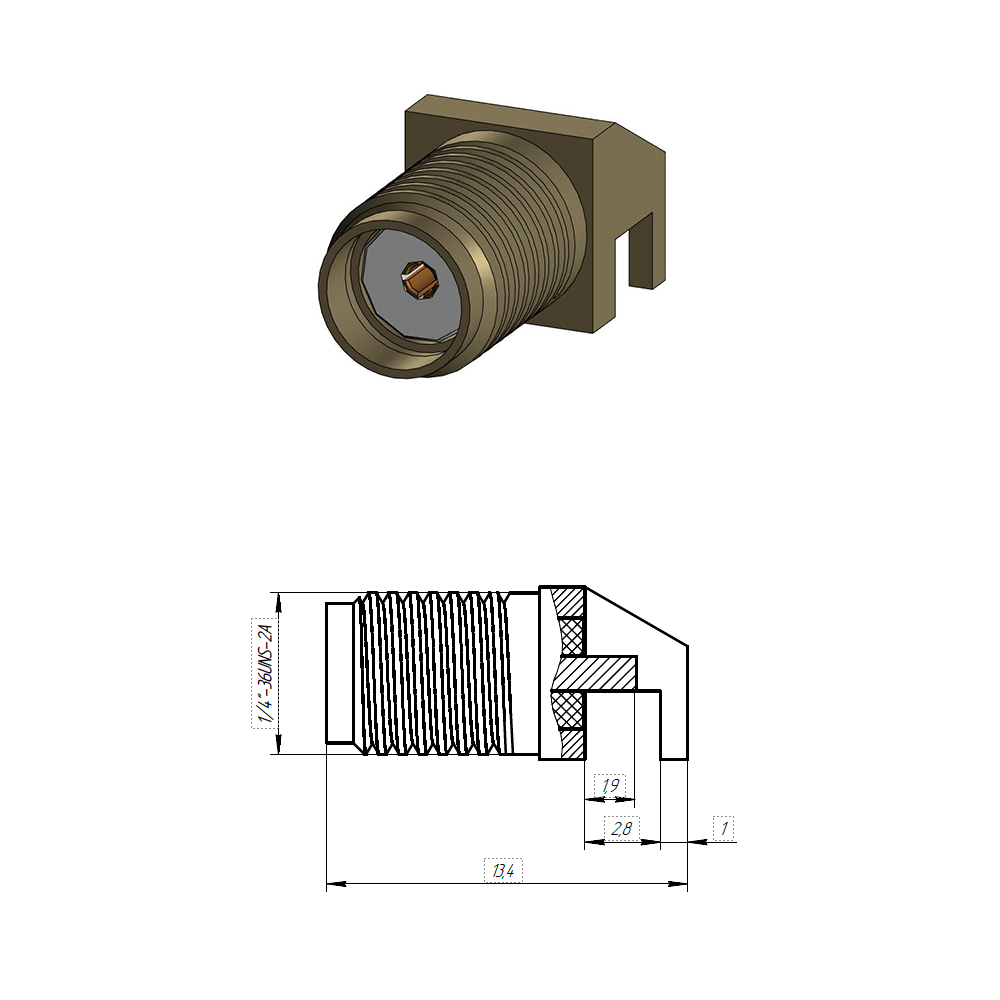

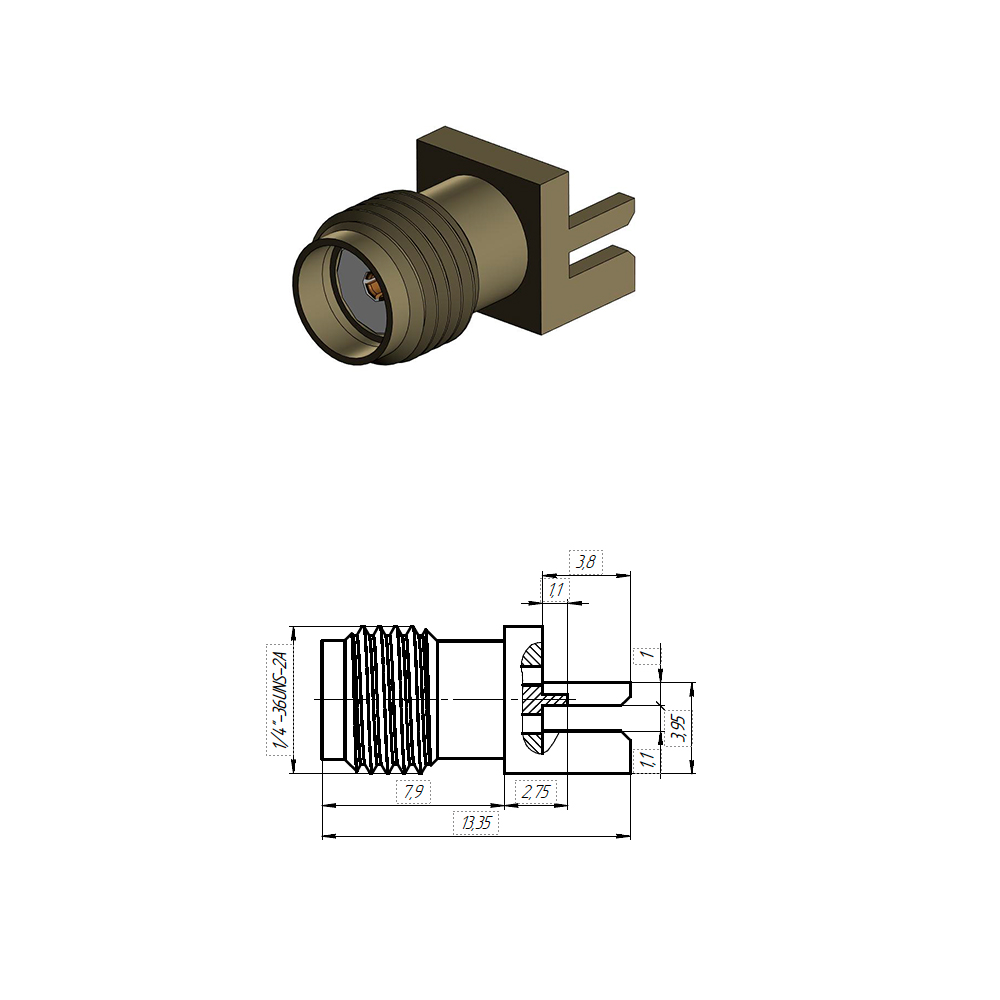

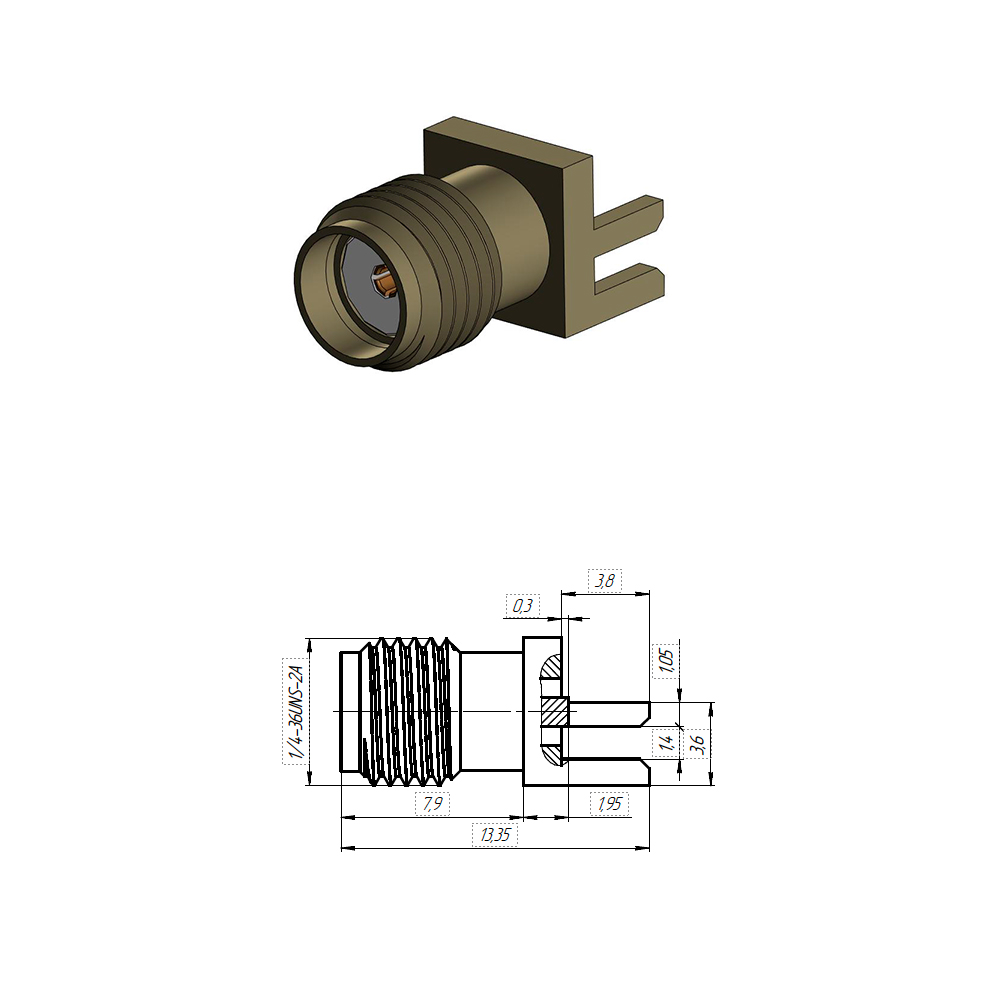

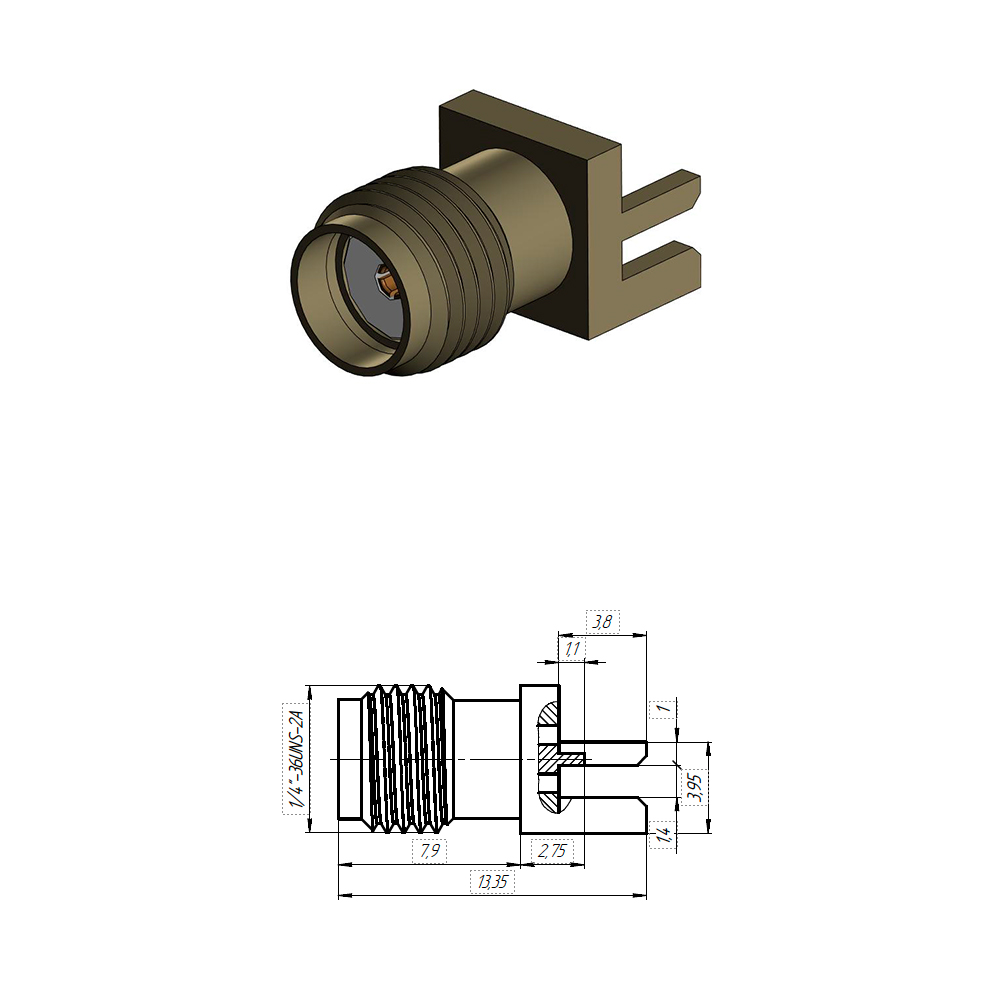

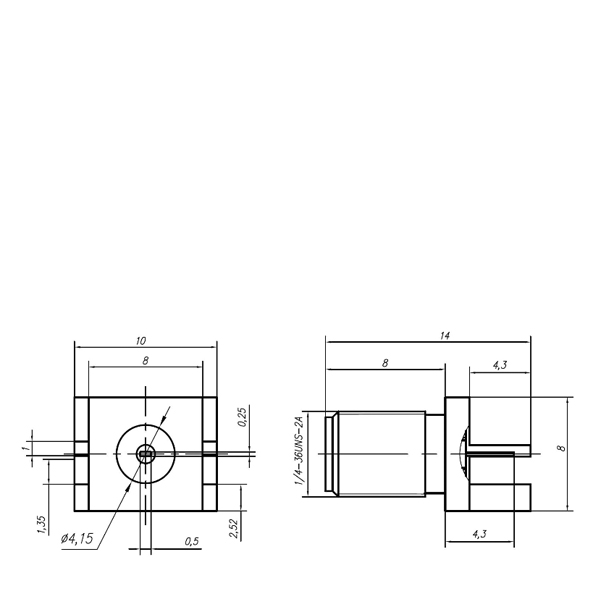

Розетки на плату прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

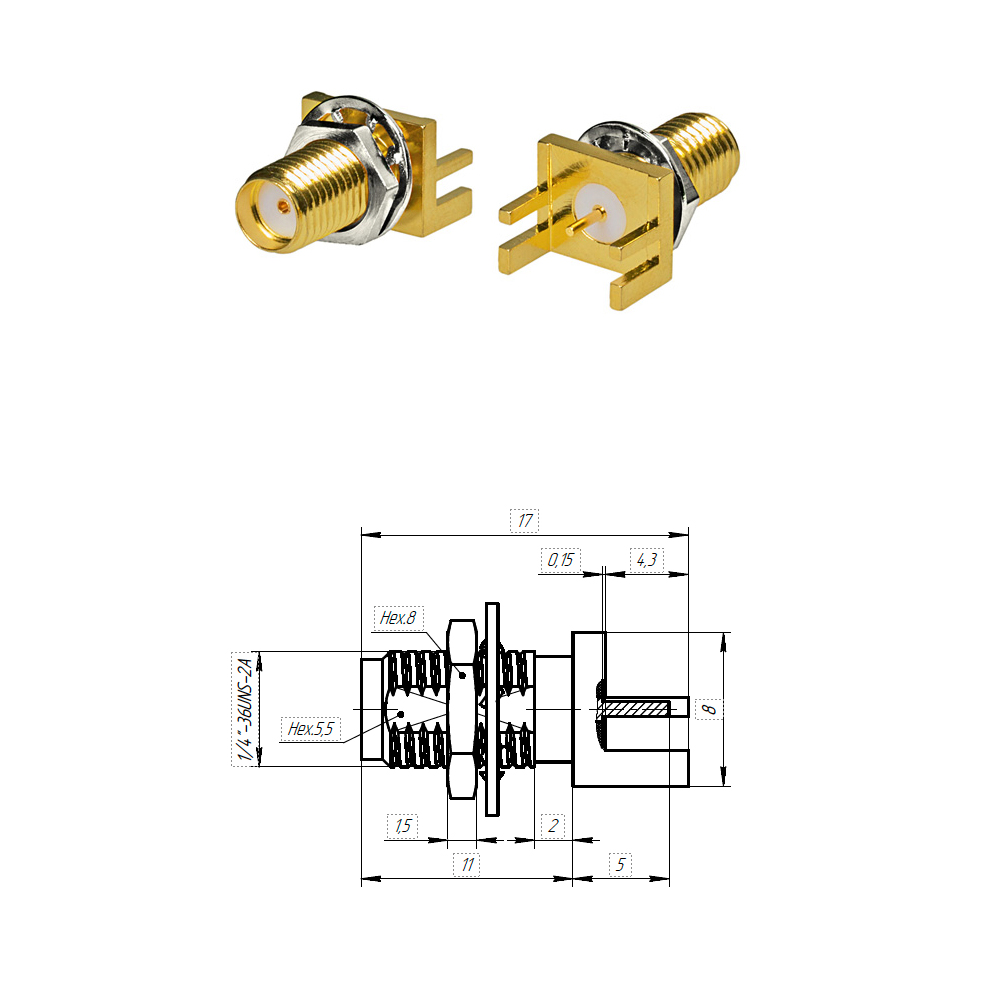

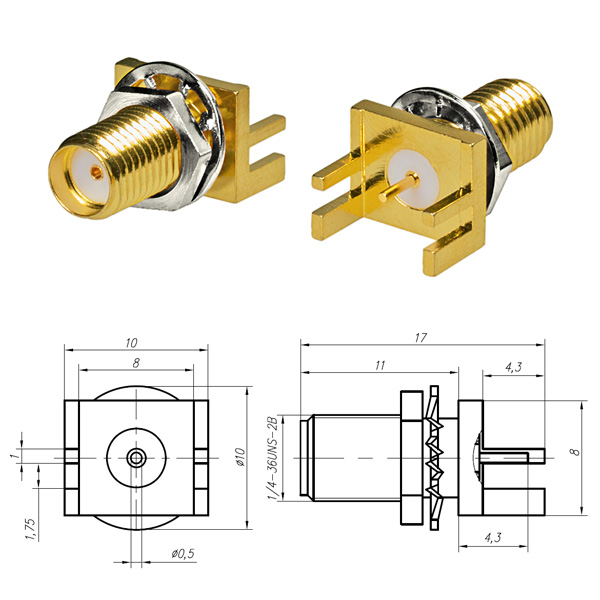

SMA-РПМП-Х-1-077 18 ГГц ≤1,5 розетка прямая на плату - -

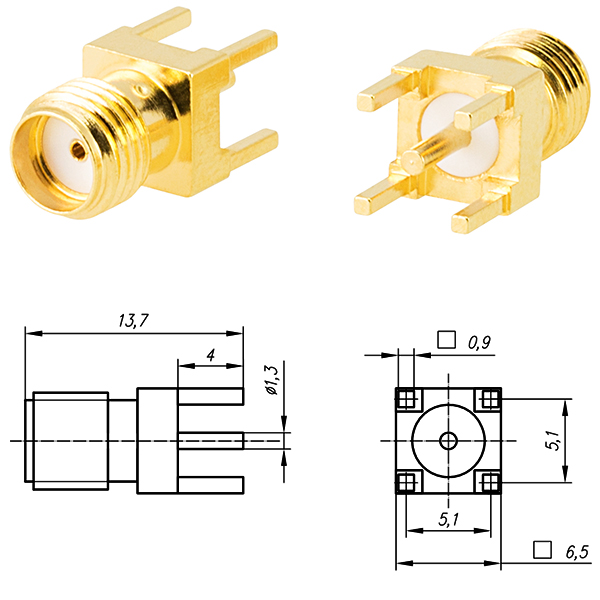

SMA-РПМП-Х-1-055 18 ГГц ≤1,41 розетка прямая на плату - -

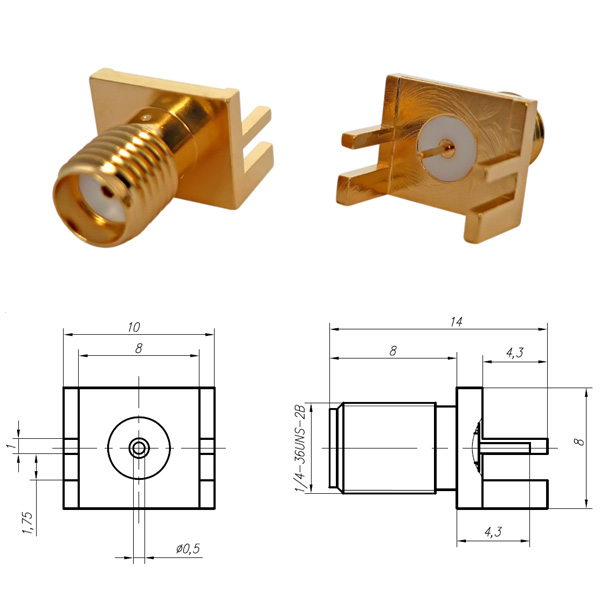

SMA-РПМП-Х-1-078 18 ГГц ≤1,5 розетка прямая на плату - -

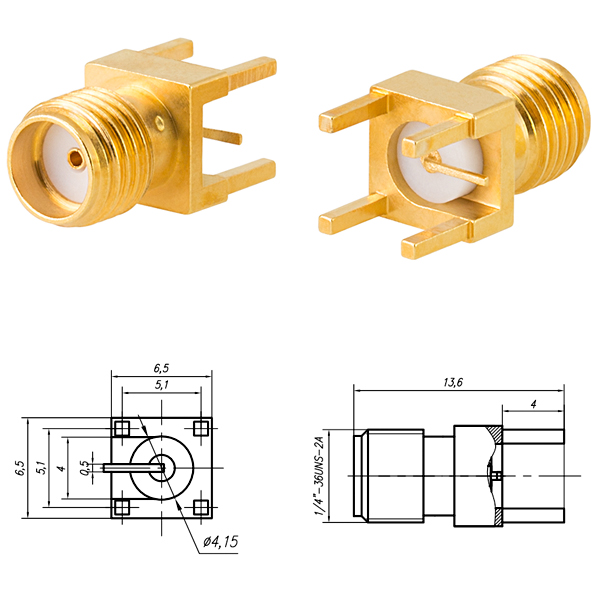

SMA-РПМП-X-1-337 6 ГГц ≤1,5 розетка прямая на плату - -
SMA-РПМП-Х-1-079 18 ГГц ≤1,5 розетка прямая на плату - -

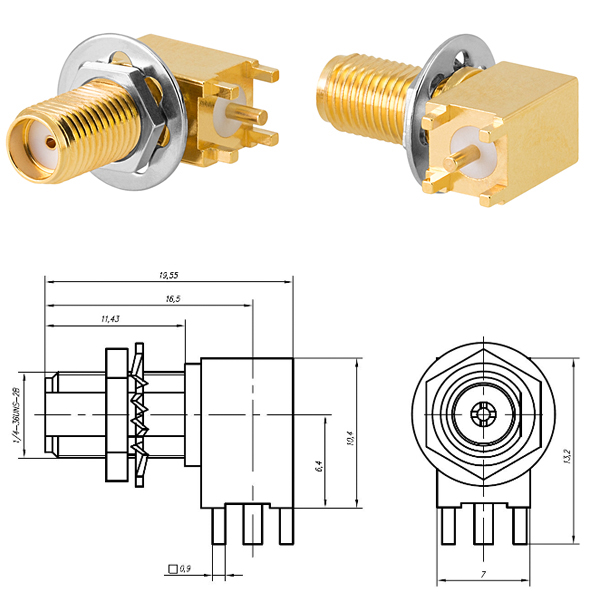

Розетки на плату угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

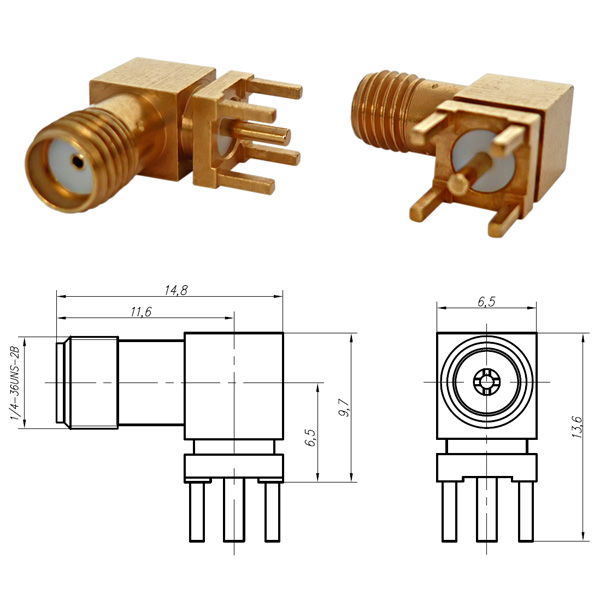

SMA-РПМУ-Х-1-076 6 ГГц ≤1,38 розетка угловая на плату - -

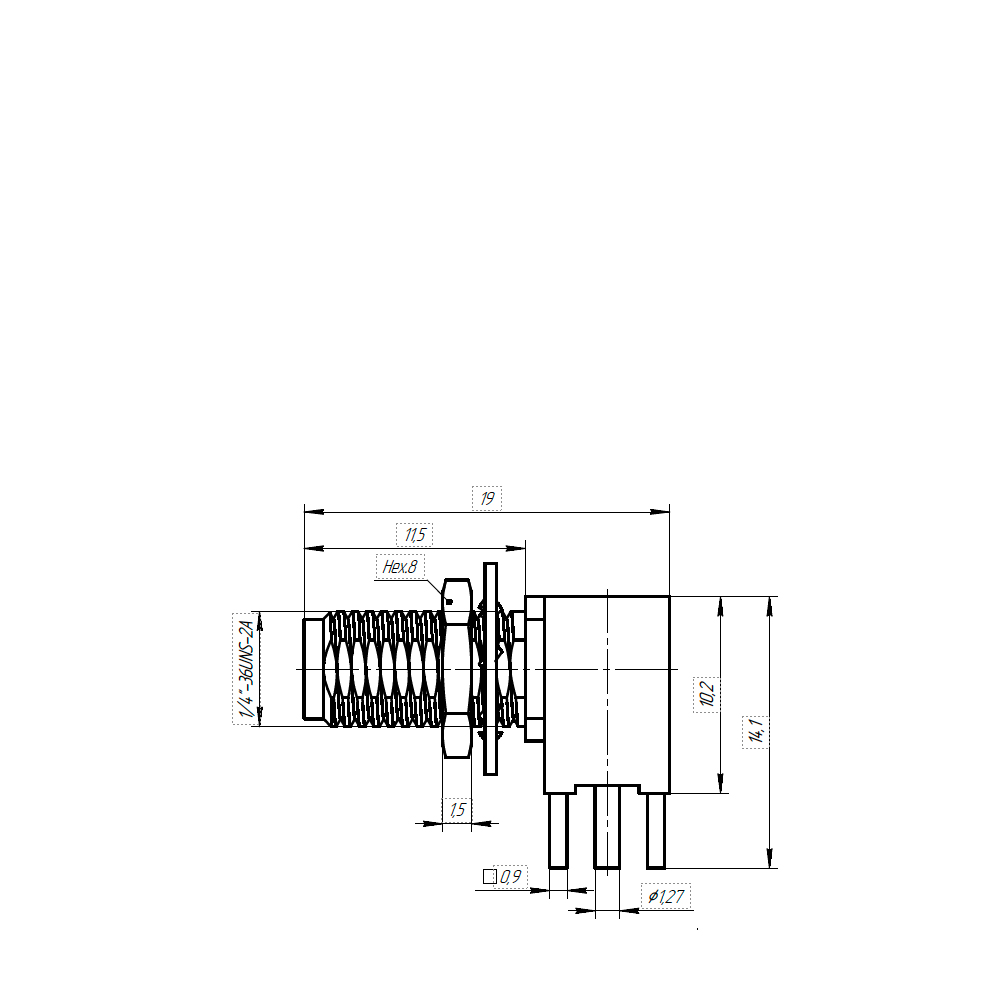

SMA-РПМУ-X-1-341 6 ГГц ≤1,38 вилка угловая на плату - -

Соединители для полужесткого кабеля

Вилки кабельные прямые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

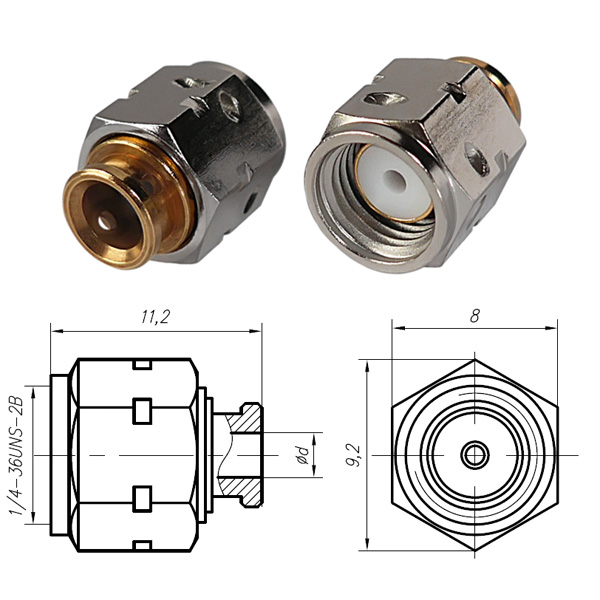

SMA-ВКП-085-1-196 18 ГГц ≤1,17 вилка кабельная прямая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 d=2,25 mm
SMA-ВКП-2.25-1-197 18 ГГц ≤1,15 вилка кабельная прямая РК50-2-25, РК50-2-28, SF-100, SUCOFORM 113 FEP d=2,95 mm
SMA-ВКП-141-1-198 18 ГГц ≤1,15 вилка кабельная прямая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 d=3,65 mm

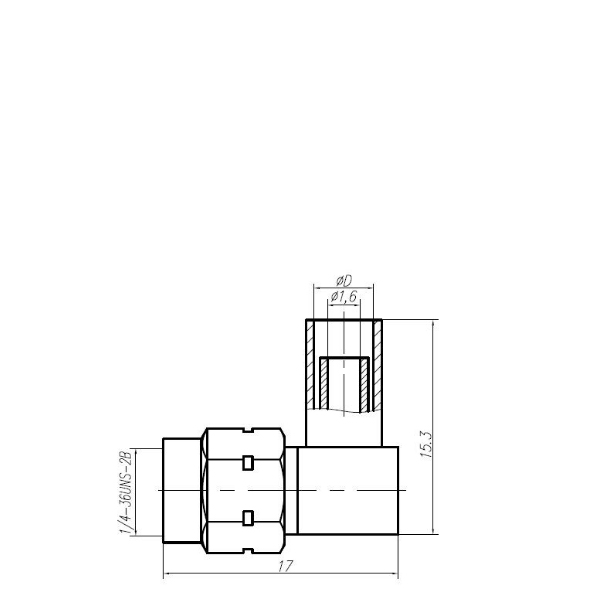

Вилки кабельные угловые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж
SMA-ВКУ-141-1-170 18 ГГц ≤1,25 вилка кабельная угловая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 -
SMA-ВКУ-086-1-115 18 ГГц ≤1,35 вилка кабельная угловая РК50-1-22, SR-085, SF-085, RG-405, Sucoform 86 FEP
SMA-ВКУ-2.25-1-044 18 ГГц ≤1,20 вилка кабельная угловая РК50-2-25, Suform 113 FEP, SF-100 FEP
Розетки кабельные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

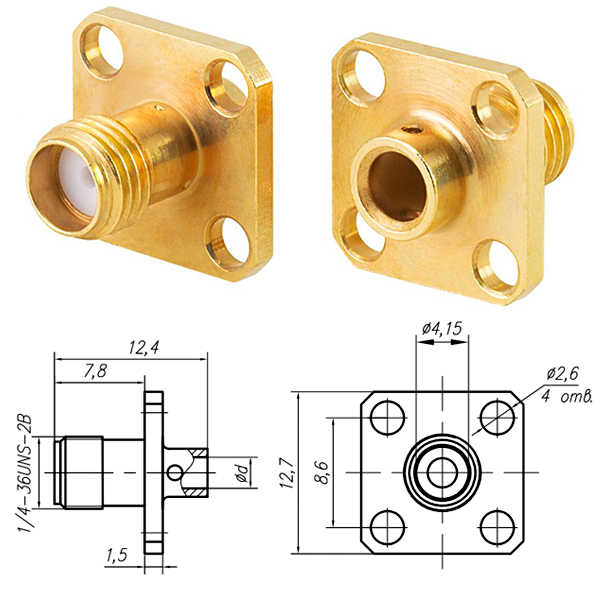

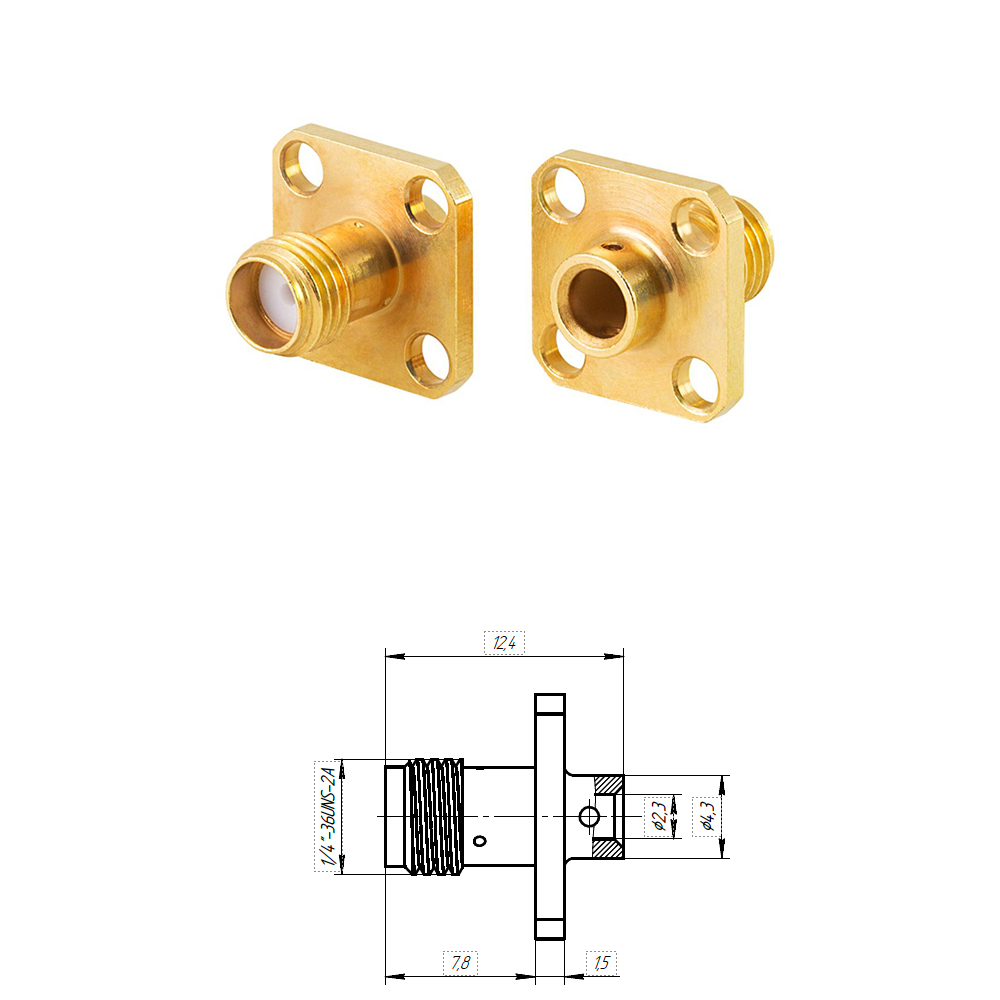

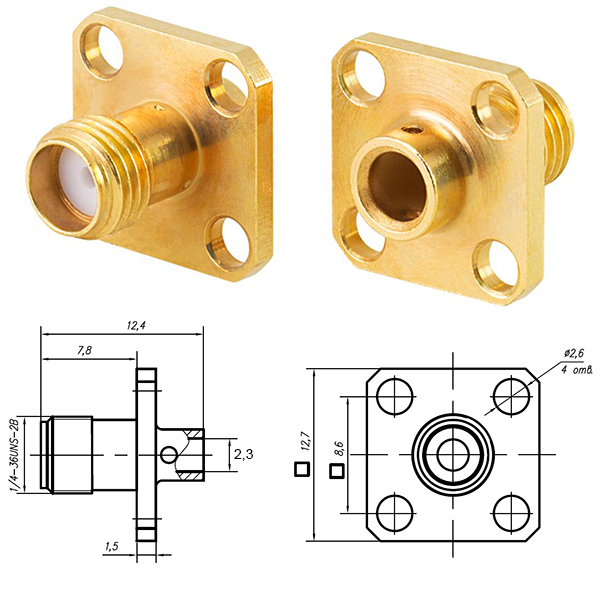

SMA-РФКП-085-1-303 18 ГГц ≤1,17 розетка кабельная фланцевая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 d=2,3 мм
SMA-РФКП-085-1-306 18 ГГц ≤1,17 розетка кабельная фланцевая РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP, MULTIFLEX 086 d=2,3 мм, D=4,3 мм
SMA-РФКП-141-1-305 18 ГГц ≤1,15 розетка кабельная фланцевая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 d=3,7 мм

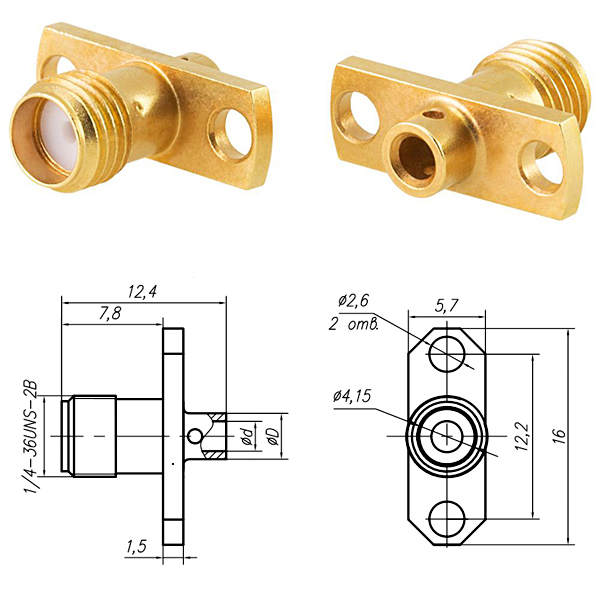

SMA-РФКП-141-1-308 18 ГГц ≤1,15 розетка кабельная фланцевая РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP, MULTIFLEX 141 d=3,7 мм, D=5,7 мм
SMA-РФКП-2.25-1-304 18 ГГц ≤1,15 розетка кабельная фланцевая РК50-2-25, РК50-2-28, SF-100, SUCOFORM 113 FEP d=3,0 мм
SMA-РФКП-2.25-1-307 18 ГГц ≤1,15 розетка кабельная фланцевая РК50-2-25, РК50-2-28, SF-100, SUCOFORM 113 FEP d=3,0 мм, D=5,0 мм

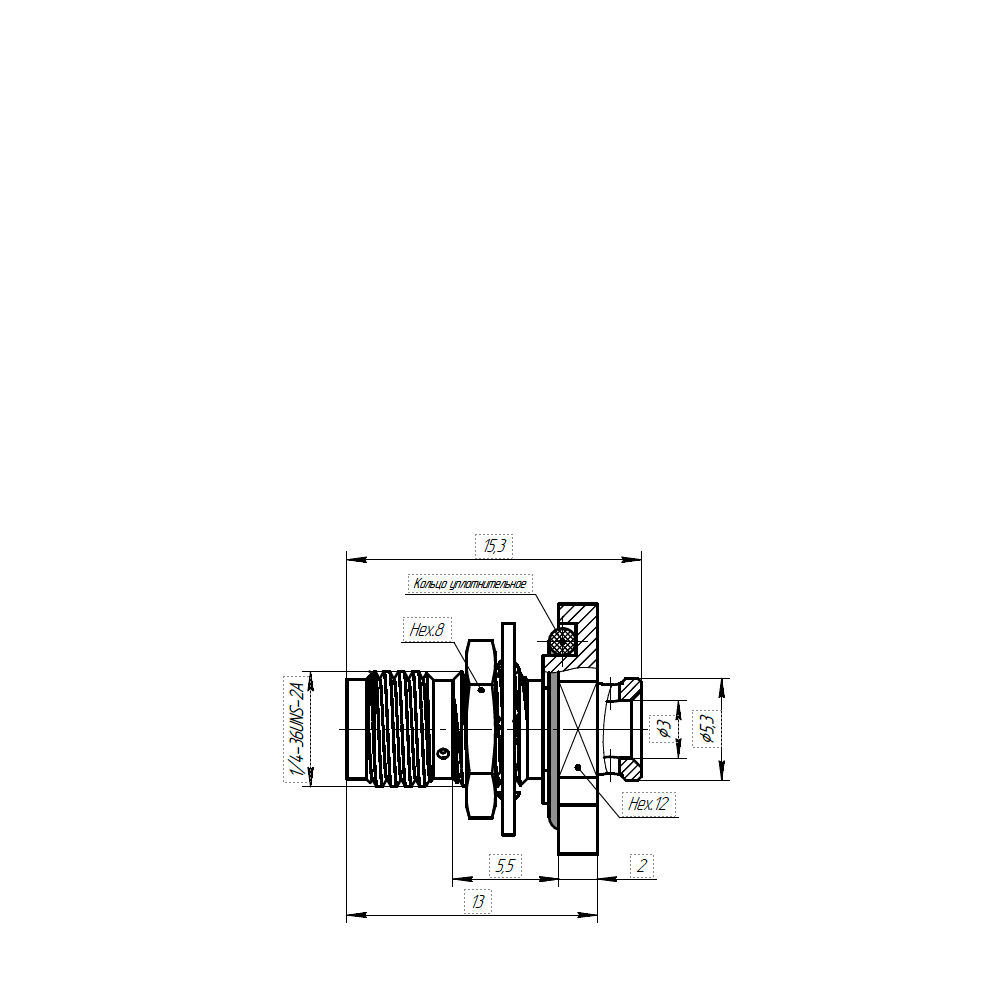

Розетки приборно-кабельные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

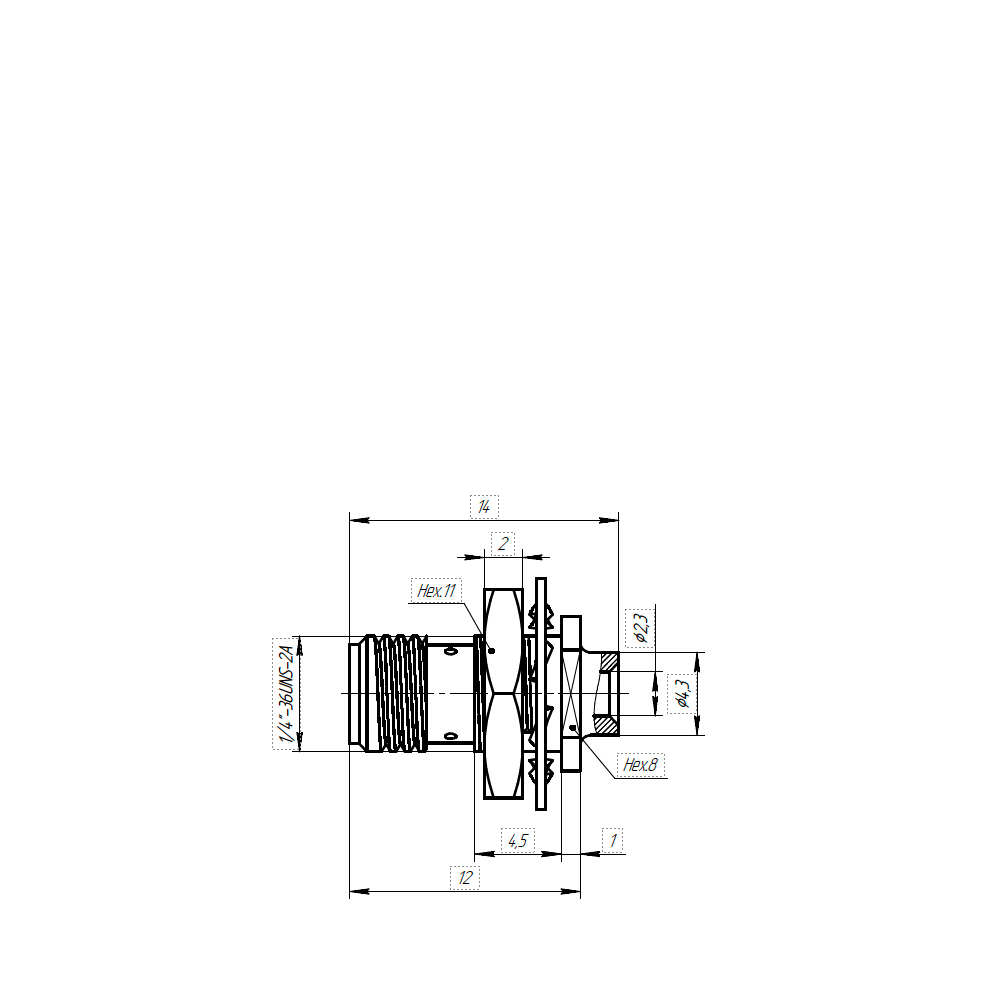

SMA-РПКП-085-1-242 18 ГГц ≤1,17 розетка приборно-кабельная РК50-1,5-22, SR-085, SF-085, RG-405, SUCOFORM 86 FEP

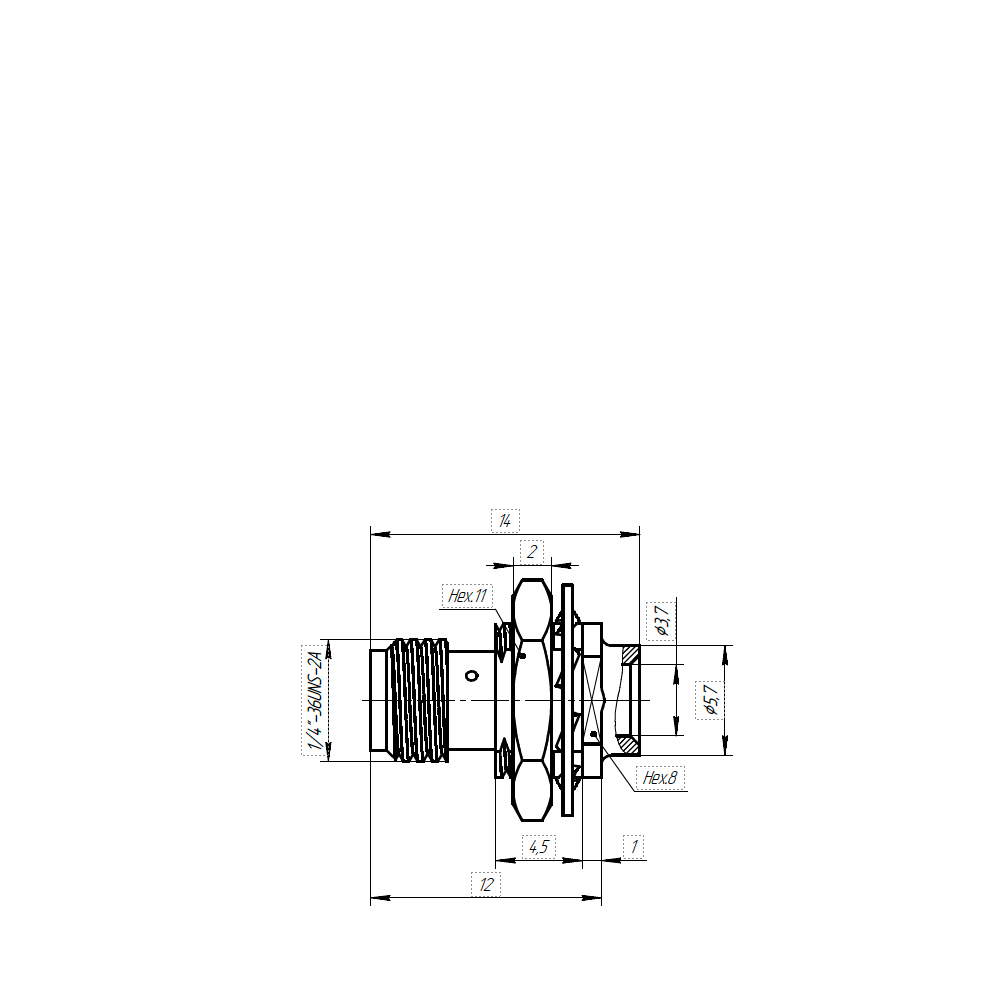

SMA-РПКП-141-1-244 18 ГГц ≤1,15 розетка приборно-кабельная РК50-3-28, РК50-3-29, SR-141, SF-141, RG-402, SUCOFORM 141 FEP

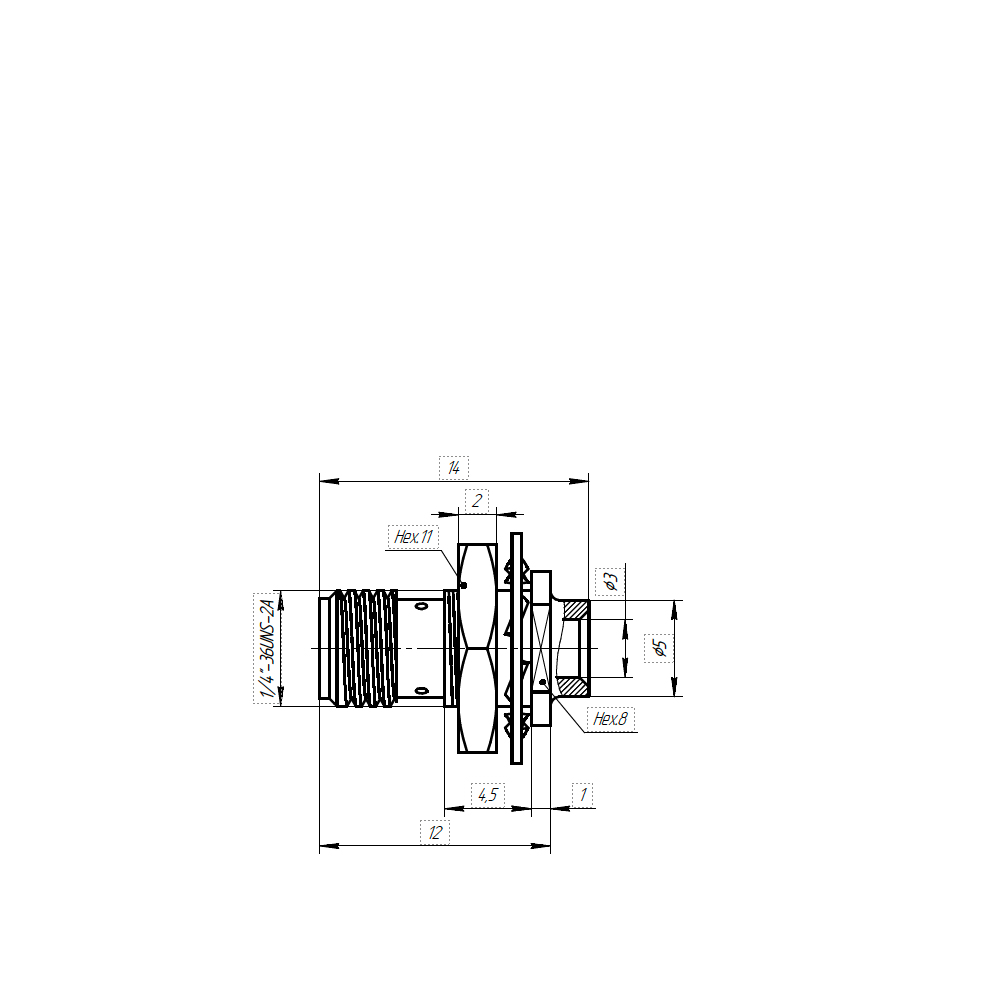

SMA-РПКП-2.25-1-243 18 ГГц ≤1,15 розетка приборно-кабельная РК50-2-25, РК50-2-28, SUCOFORM 113 FEP, SF-100

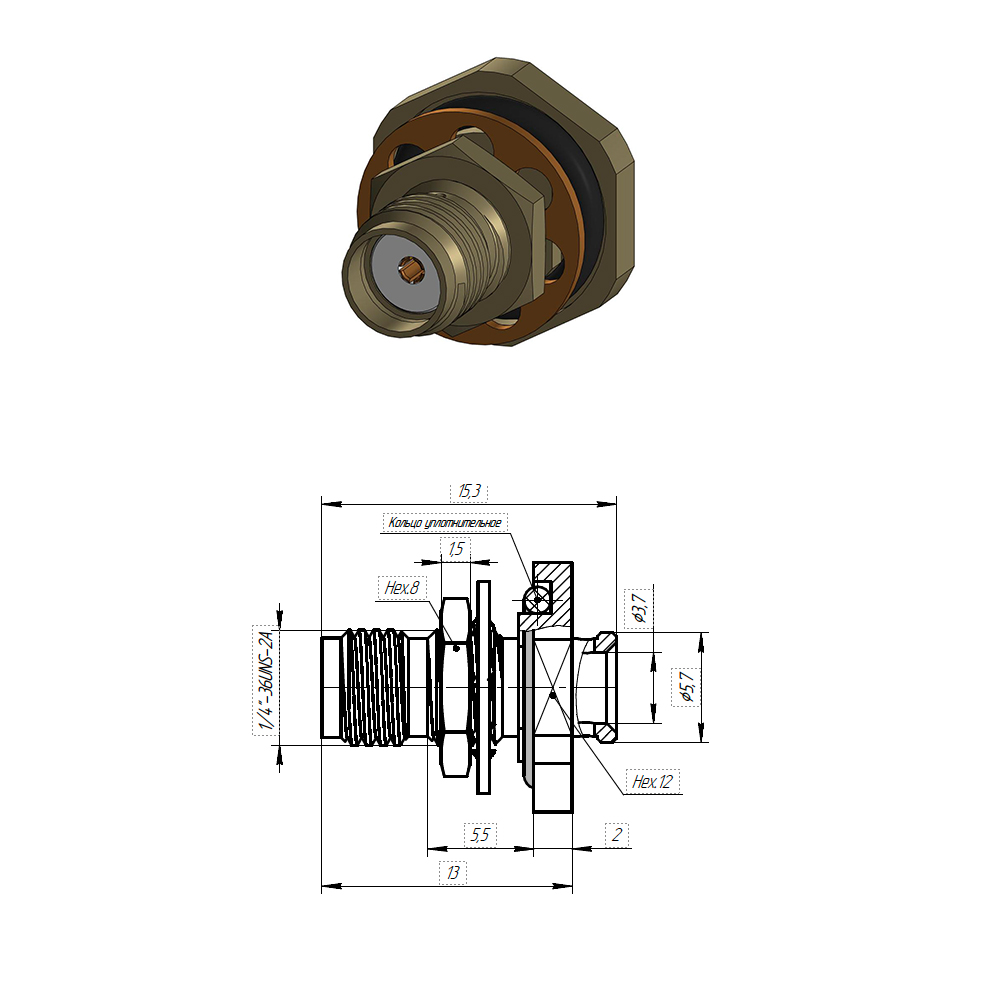

SMA-РПКП-141-1-557 18 ГГц ≤1,20 розетка приборно-кабельная RG 402, SF 141, SUCOFORM 141 Аналог 24_SMA-50-3-15 HUBER+SUHNER AG

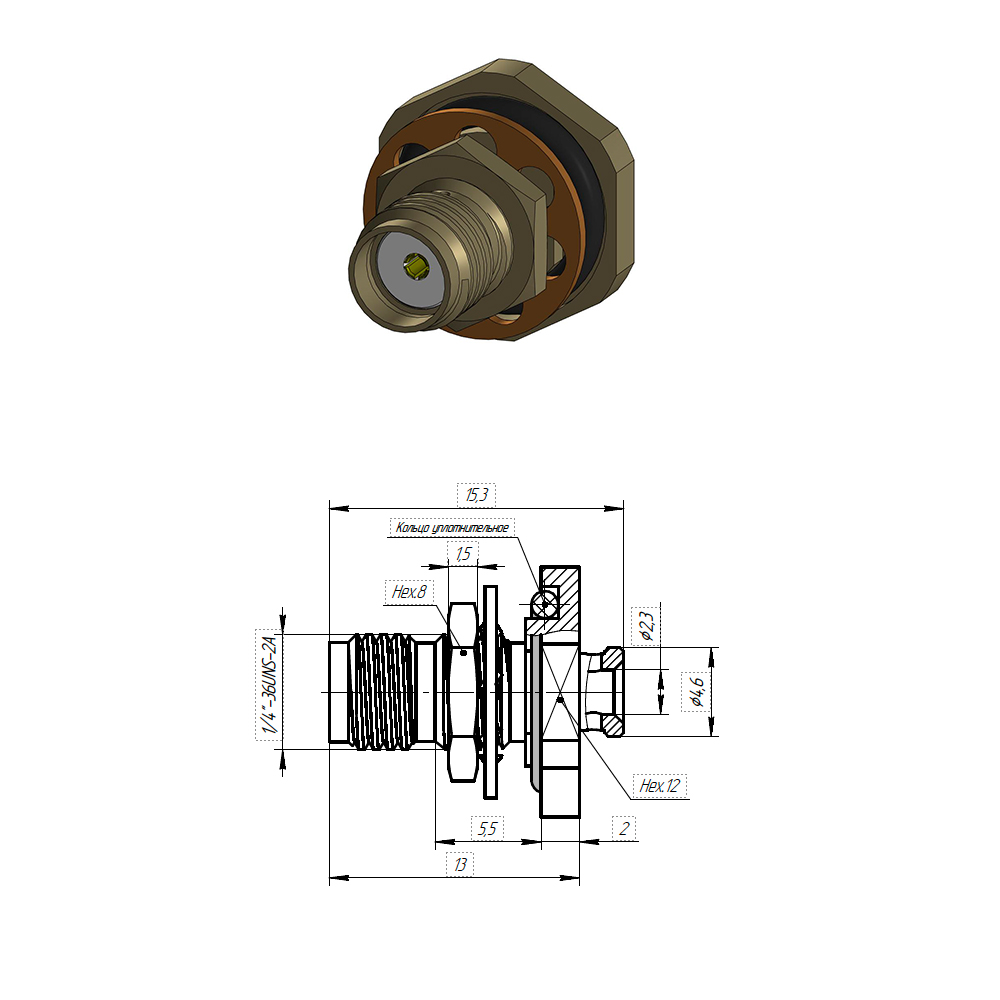

SMA-РПКП-085-1-555 18 ГГц ≤1,20 розетка приборно-кабельная RG 405, SF 085, SUCOFORM 86 Аналог 24_SMA-50-2-15, 24_SMA-50-2-41 HUBER+SUHNER AG

Соединители приборные

Вилки приборные
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

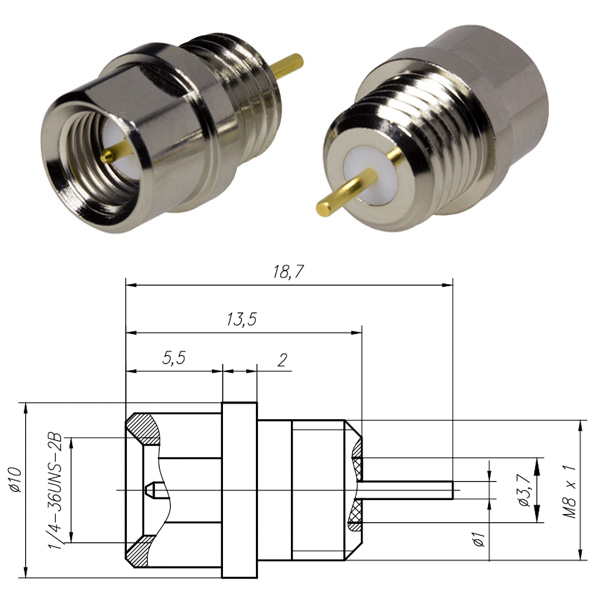

SMA-ВБМП-Х-1-238 18 ГГц ≤1,30 вилка приборная прямая - специализированный, для подключения антенн

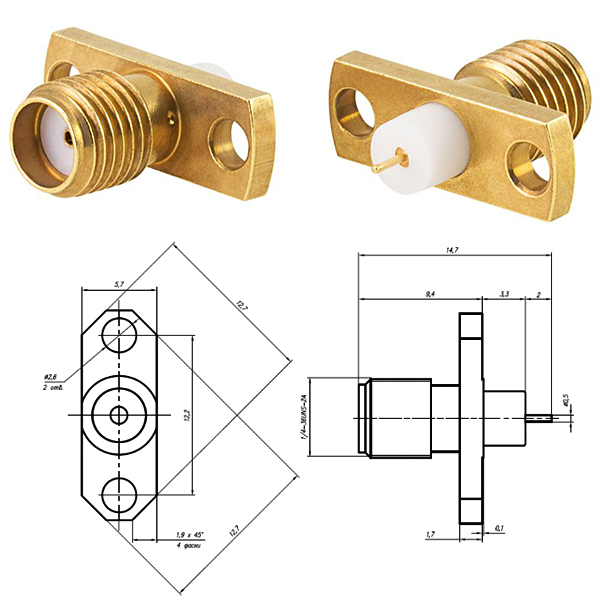

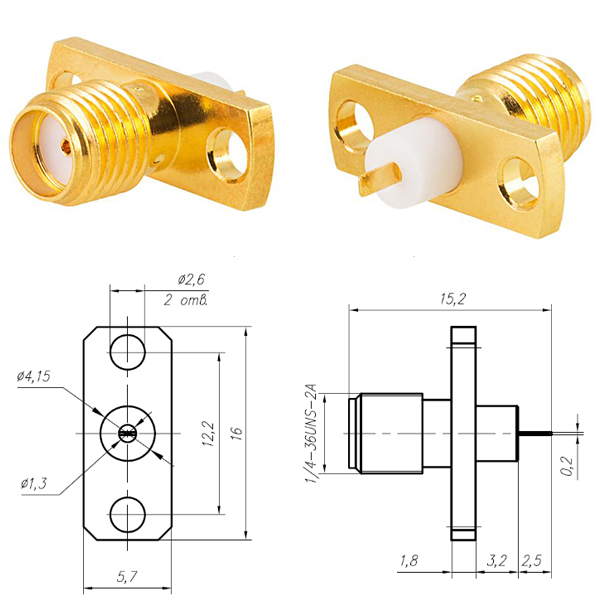

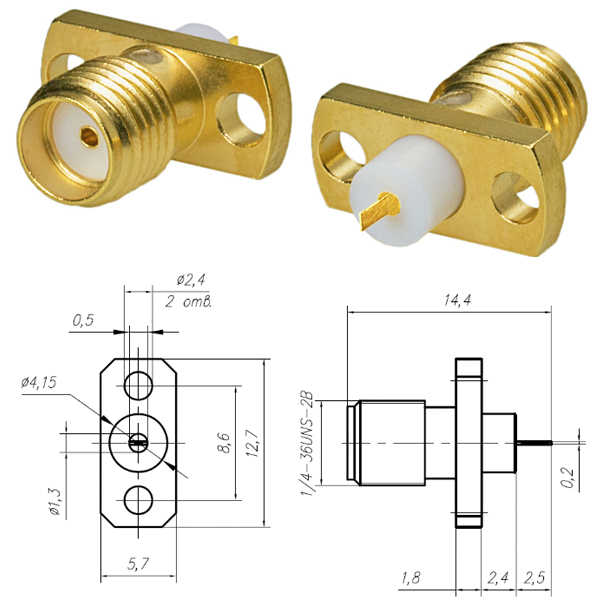

Розетки приборные фланцевые
Наименование Код заказа Рабочая частота КСВН Вид соединителя Применяемый кабель Примечание Чертеж

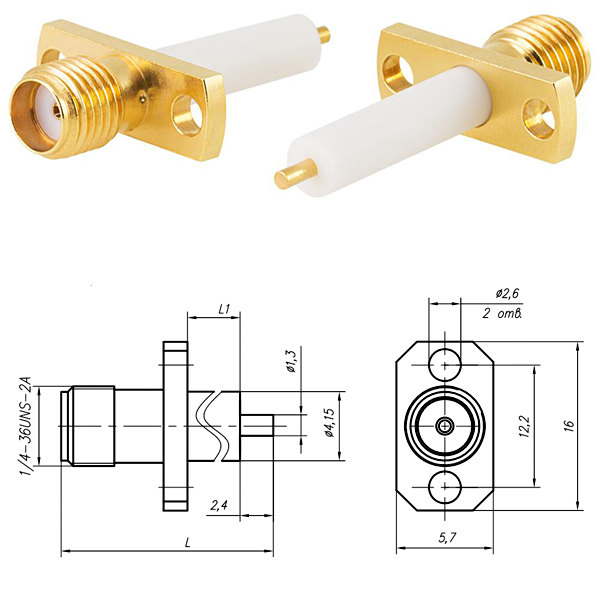

SMA-РБФП-Х-1-176 18 ГГц ≤1,25 розетка приборная фланцевая - L=14,3 мм, L1=2,4 мм
SMA-РБФП-Х-1-177 18 ГГц ≤1,25 розетка приборная фланцевая - L=16,9 мм, L1=5,0 мм
SMA-РБФП-Х-1-178 18 ГГц ≤1,25 розетка приборная фланцевая - L=26,9 мм, L1=15,0 мм

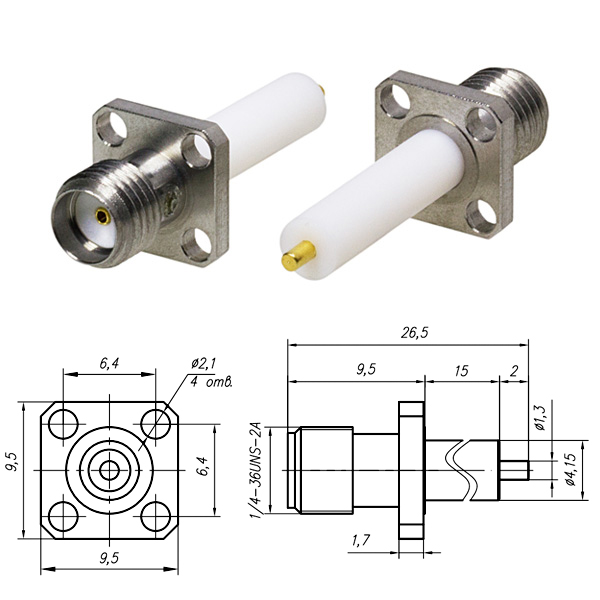

SMA-РБФП-Х-1-234 18 ГГц ≤1,30 розетка приборная фланцевая - -

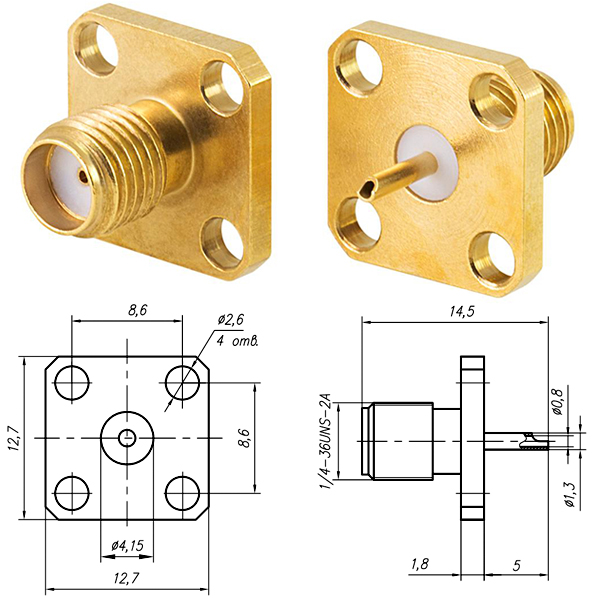

SMA-РБФП-Х-1-259 18 ГГц ≤1,25 розетка приборная фланцевая - -

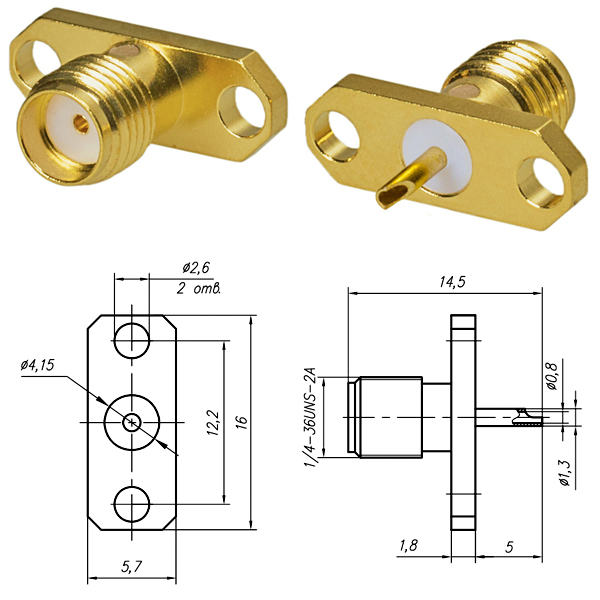

SMA-РБФП-Х-1-260 18 ГГц ≤1,25 розетка приборная фланцевая - -

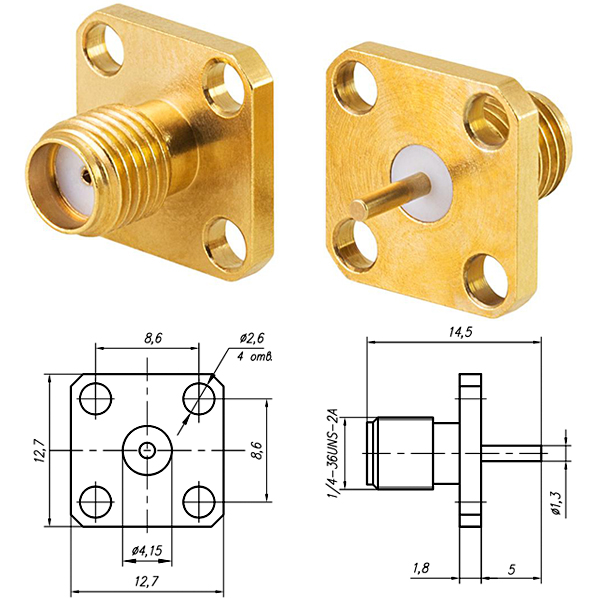

SMA-РБФП-Х-1-261 18 ГГц ≤1,25 розетка приборная фланцевая - -

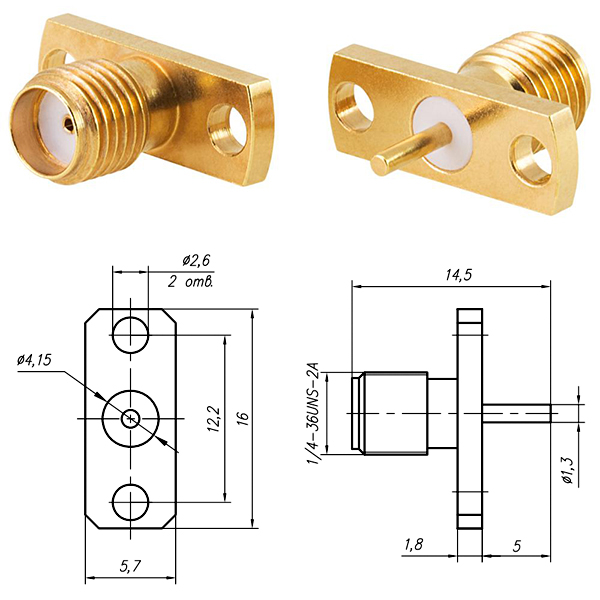

SMA-РБФП-Х-1-262 18 ГГц ≤1,25 розетка приборная фланцевая - -

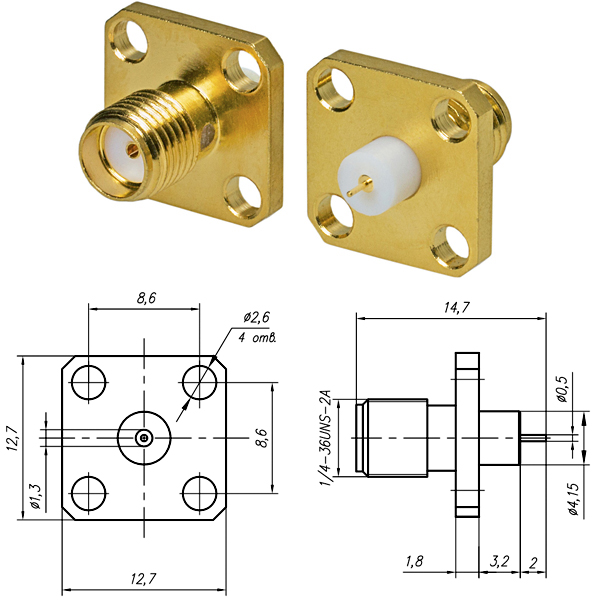

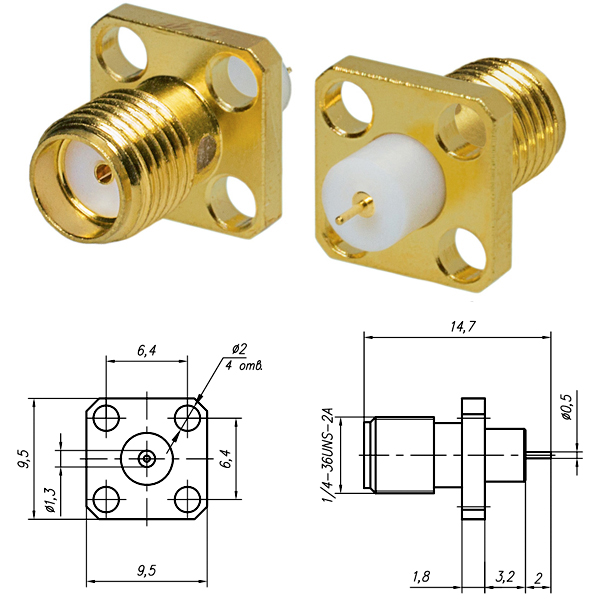

SMA-РБФП-Х-1-263 18 ГГц ≤1,25 розетка приборная фланцевая - -
SMA-РБФП-Х-1-264 18 ГГц ≤1,25 розетка приборная фланцевая - -
SMA-РБФП-Х-1-265 18 ГГц ≤1,25 розетка приборная фланцевая - -

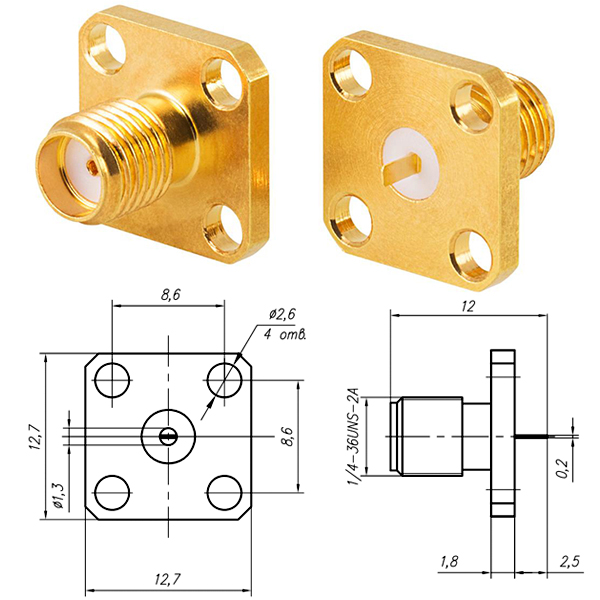

SMA-РБФП-Х-1-266 18 ГГц ≤1,25 розетка приборная фланцевая - -

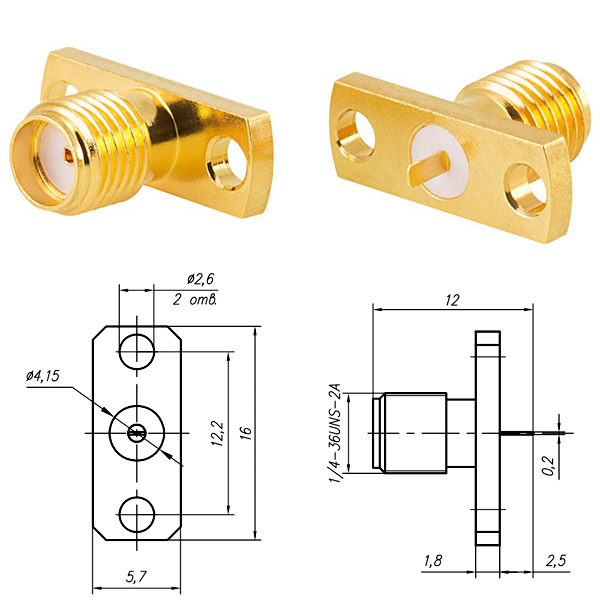

SMA-РБФП-Х-1-267 18 ГГц ≤1,25 розетка приборная фланцевая - -

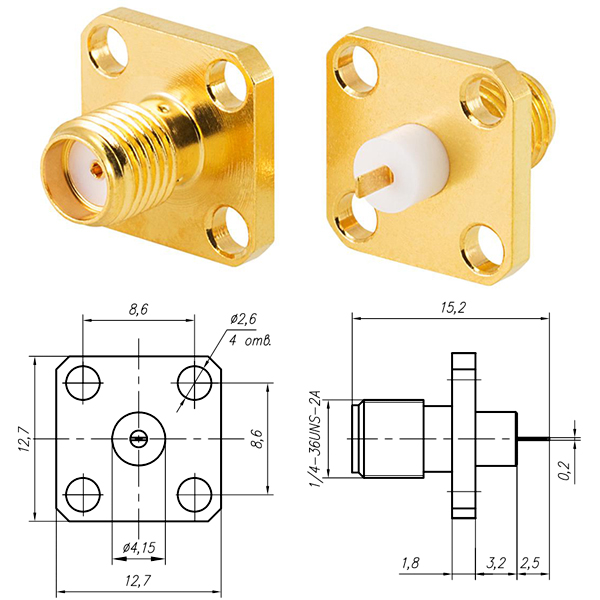

SMA-РБФП-Х-1-268 18 ГГц ≤1,25 розетка приборная фланцевая - -
SMA-РБФП-Х-1-269 18 ГГц ≤1,18 розетка приборная фланцевая - -

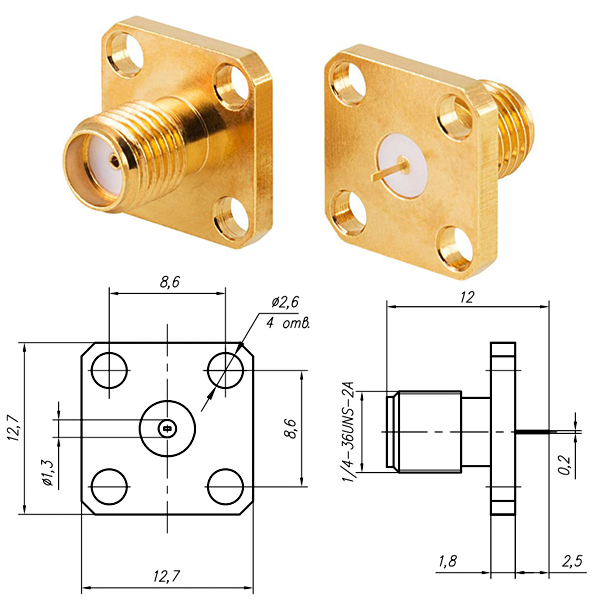

SMA-РБФП-Х-1-270 18 ГГц ≤1,25 розетка приборная фланцевая - -

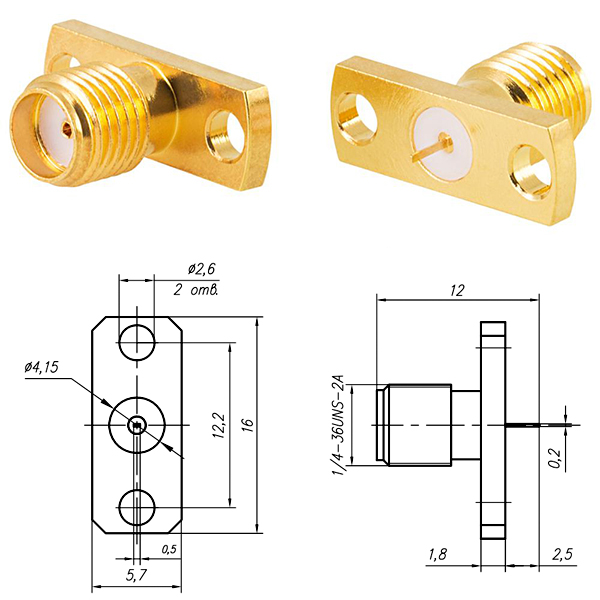

SMA-РБФП-Х-1-271 18 ГГц ≤1,25 розетка приборная фланцевая - -

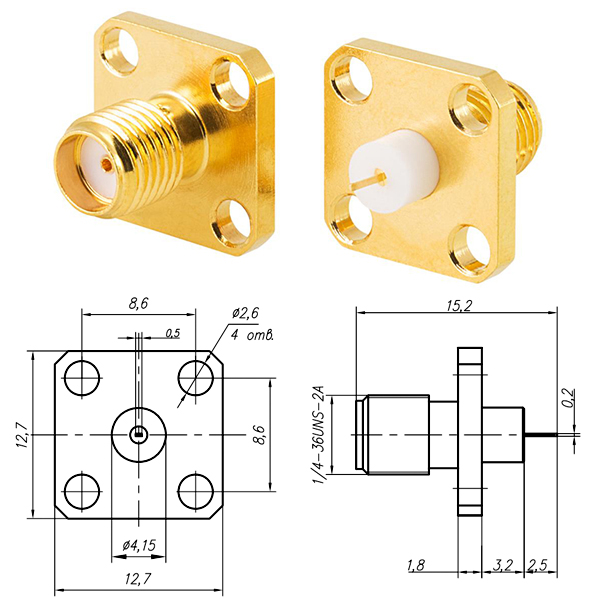

SMA-РБФП-Х-1-272 18 ГГц ≤1,25 розетка приборная фланцевая - -

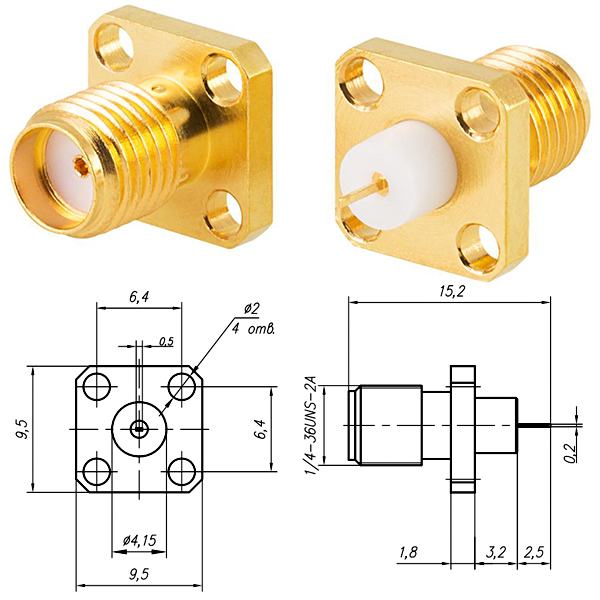

SMA-РБФП-Х-1-273 18 ГГц ≤1,25 розетка приборная фланцевая - -

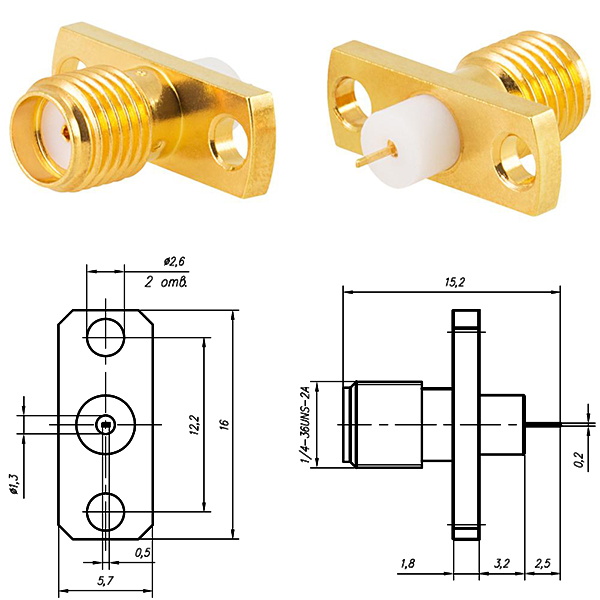

SMA-РБФП-Х-1-274 18 ГГц ≤1,25 розетка приборная фланцевая - -
SMA-РБФП-X-1-300 18 ГГц ≤1,25 розетка приборная фланцевая

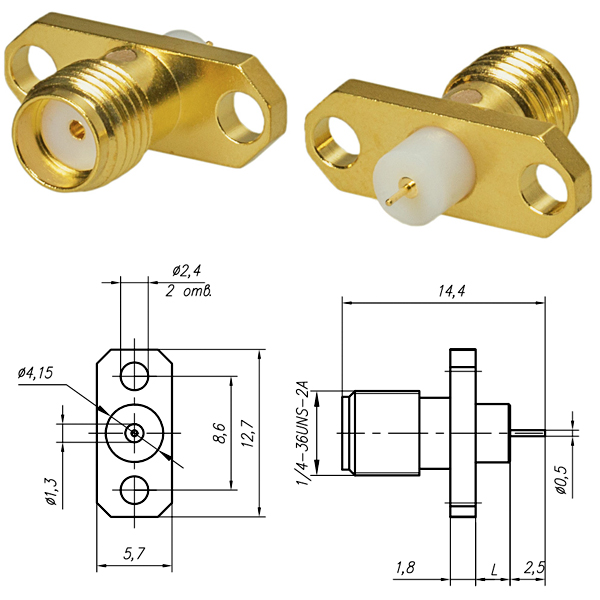

SMA-РБФП-X-1-321 18 ГГц ≤1,25 розетка приборная фланцевая

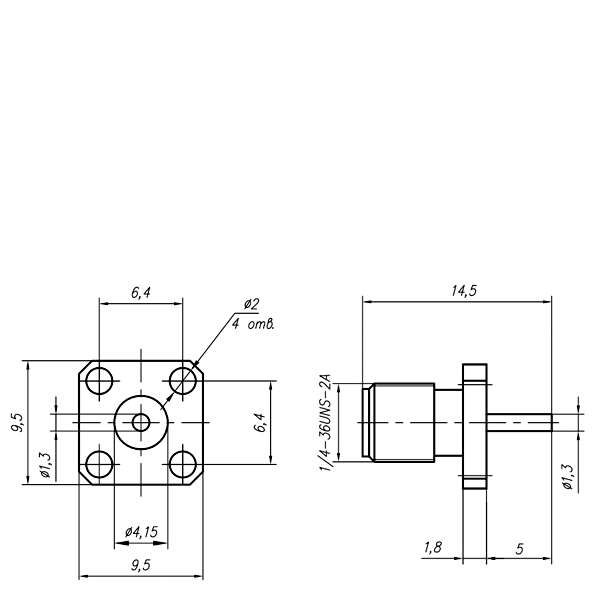

SMA-РБФП-X-1-335 18 ГГц ≤1,25 розетка приборная фланцевая

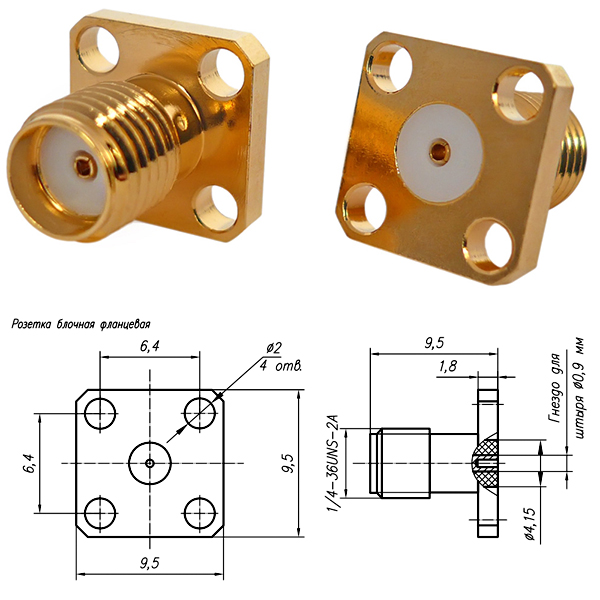

SMA-РБФП-Х-1-102 18 ГГц ≤1,41 розетка приборная фланцевая

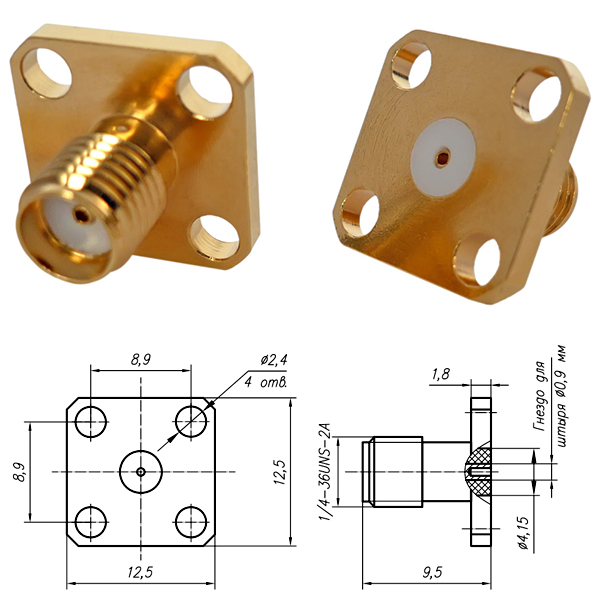

SMA-РБФП-Х-1-103 18 ГГц ≤1,41 розетка приборная фланцевая

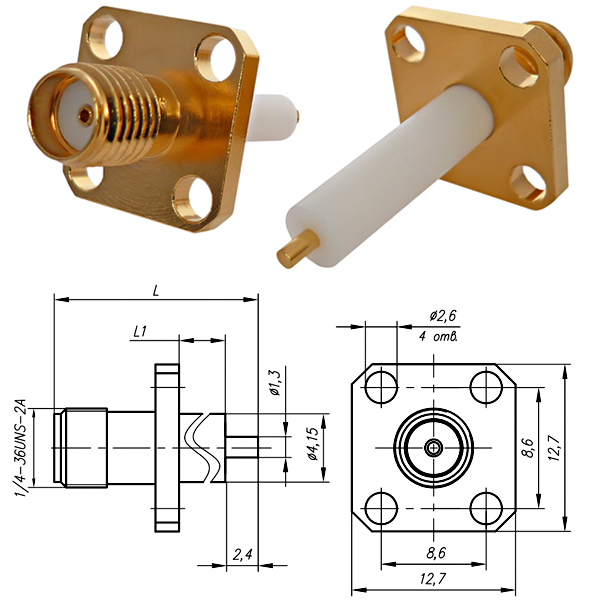

SMA-РБФП-Х-1-173 18 ГГц ≤1,25 розетка приборная фланцевая L=14,3 мм, L1=2,4 мм
SMA-РБФП-Х-1-174 18 ГГц ≤1,25 розетка приборная фланцевая L=16,9 мм, L1=5,0 мм
SMA-РБФП-Х-1-175 18 ГГц ≤1,25 розетка приборная фланцевая L=26,9 мм, L1=15,0 мм
