Нагрузки коаксиальные тип SMA

Согласованная коаксиальная нагрузка (termination) – элемент коаксиального тракта, предназначенный для поглощения СВЧ – мощности. Так же согласованные нагрузки применяют в качестве эквивалентов антенн при настройке передающей аппаратуры.
Согласованные нагрузки серий TS и TR применяются для поглощения передаваемой мощности в коаксиальных трактах SMA и тип IX вариант 1.
Нагрузки TS001B, TR002B  тип SMA выполнены в тракте 4.15\1.27 с дюймовой резьбой  и работают в диапазоне частот от 0 до 20 ГГц.
Все варианты исполнения нагрузок обладают небольшим размером, малой массой, низким КСВН (не более 1.2) во всем диапазоне частот, широким температурным диапазоном (-60..+85°С) и хорошими вибрационными характеристиками.

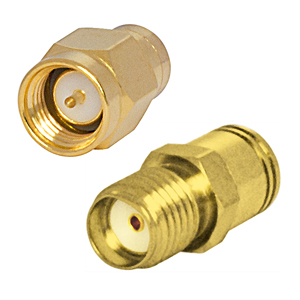

Нагрузки выпускаются в исполнениях: вилка, розетка.
Наименование Исполнение Волновое сопротивление Рабочая частота КСВН Входная мощность Чертеж

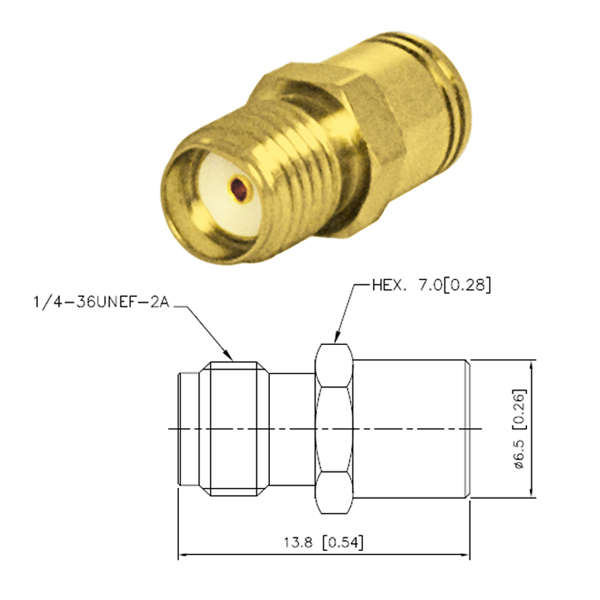

TR002B розетка 50 Ом 20 ГГц ≤1,20 1 Вт

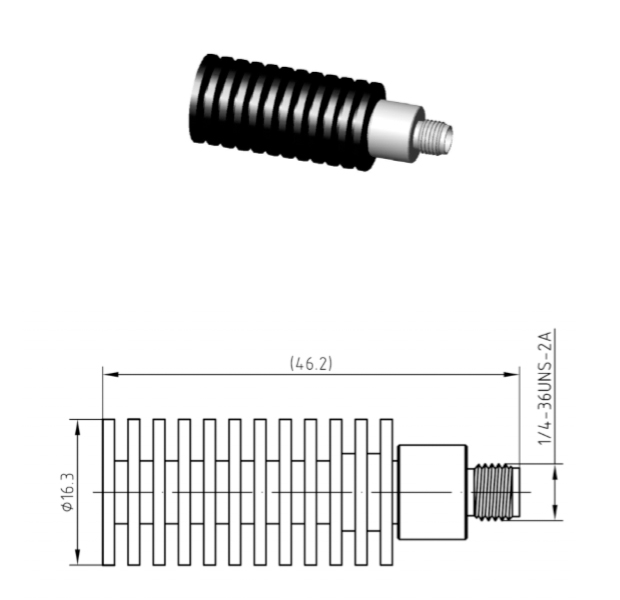

SMA-50JRG-5 SMA розетка 50 Ом 18 ГГц ≤1,41 5 Вт

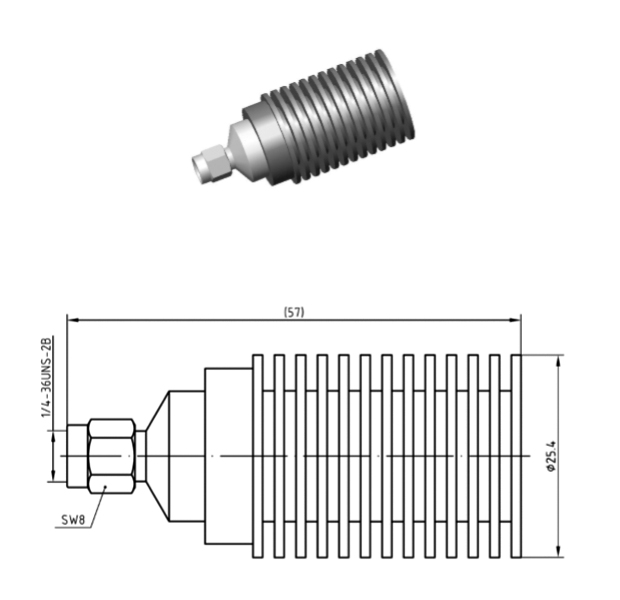

SMA-50KRG12.4-10 SMA розетка 50 Ом 12,4 ГГц ≤1,25 10 Вт

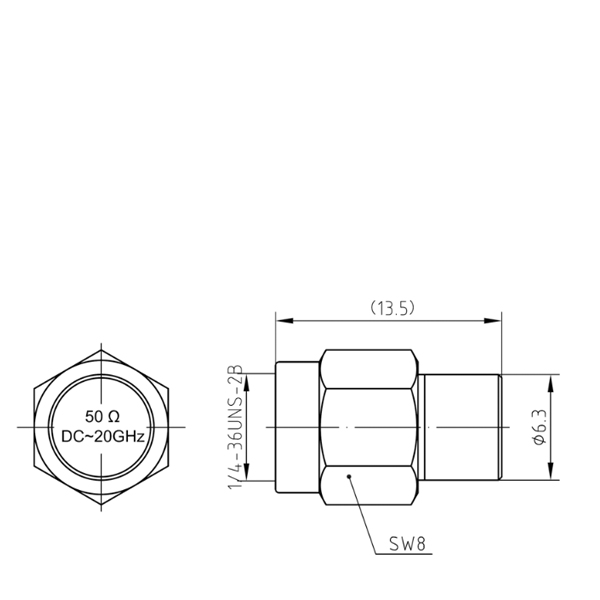

SMA-50JR20B SMA вилка 50 Ом 20 ГГц ≤1,20 1 Вт

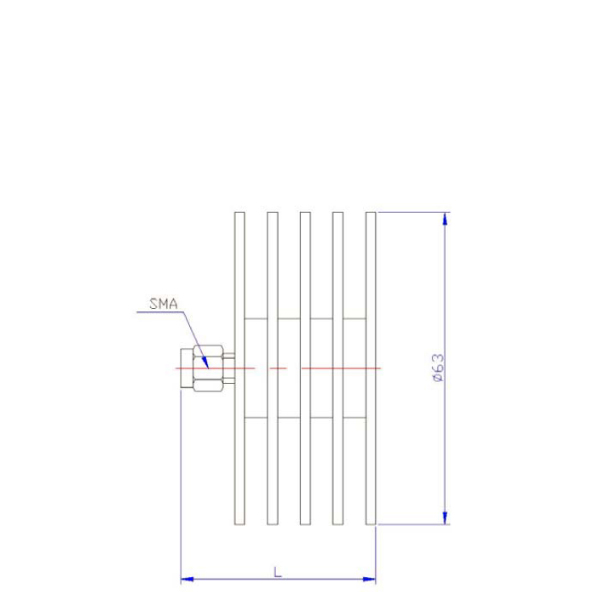

HD-180CHPL25SJ SMA вилка 50 Ом 18 ГГц ≤1,30 25 Вт

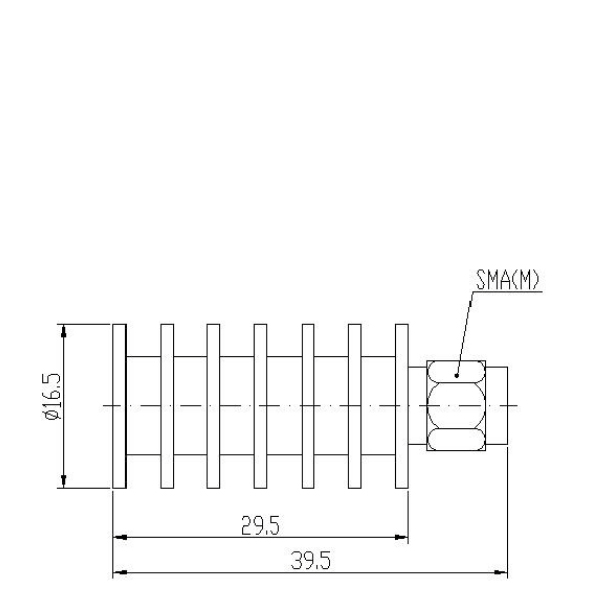

HD-180CHPL10SJ SMA вилка 50 Ом 18 ГГц ≤1,30 10 Вт

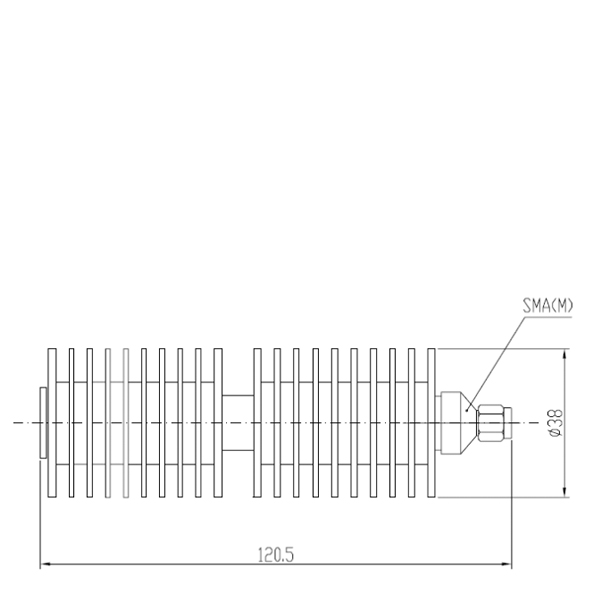

HD-100CHPL50SJ SMA вилка 50 Ом 10 ГГц ≤1,35 50 Вт
