Коаксиальные переходы. Тракт 4.1/1,27

Коаксиальные переходы. Тракт 4.1/1,27
Скачать
Коаксиальные переходы общего применения 6-й серии (тракт 4.1/1,27) предназначены для соединения изделий с соединителями тип IX и SMA между собой.
Корпуса переходов изготовлены из латуни, центральные контакты в зависимости от конструкции изготовлены из латуни (штырь) или бериллиевой бронзы(цанга) и покрыты износостойким золотом.
Переходы выпускаются в 4 модификациях.
Переходы обеспечивают малые прямые потери, невысокие значения КСВН, высокую стабильность параметров при минимум 500 циклах подключений.

Типовые характеристики

 Канал Диапазон   КСВН  Прямые потери
 4,1/1,27  0-18 ГГц  ≤1,15  не более 0,15 дБ



 Наименование перехода  Соединитель 1   Соединитель 2

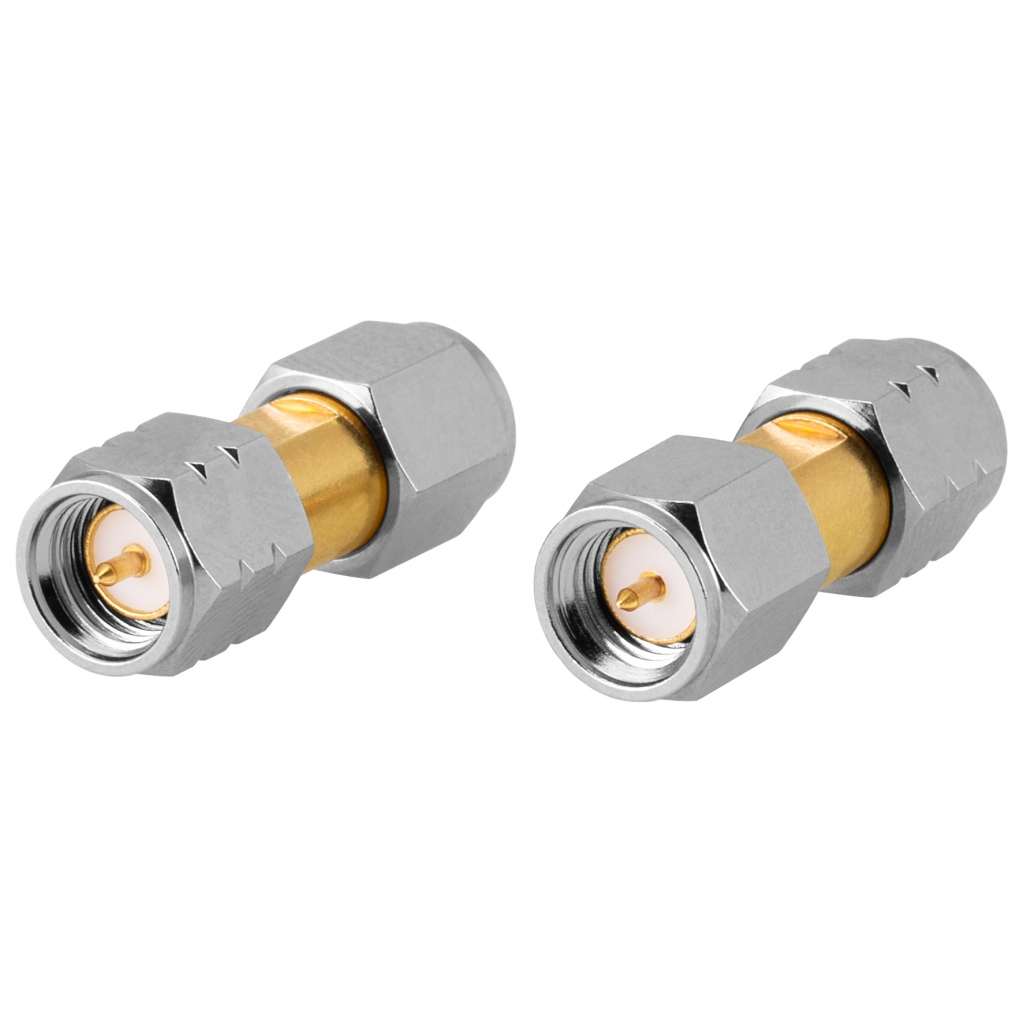

 КП-SMA-IX/I-ВВ-Пп-06-1.М     тип SMA (вилка)     тип IX (вилка)
 КП-SMA-IX/I-ВР-Пп-06-1.М     тип SMA (вилка)     тип IX (розетка)

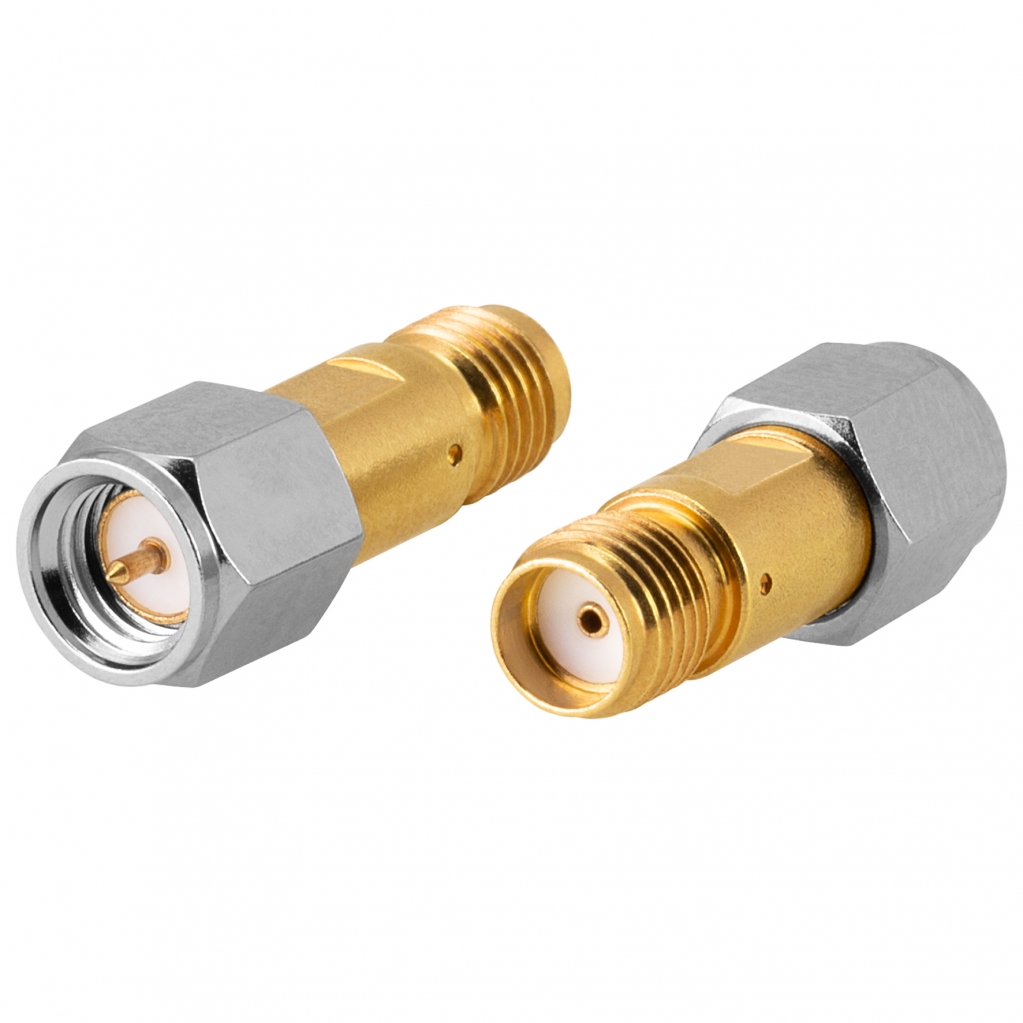

 КП-SMA-IX/I-РВ-Пп-06-1.М     тип SMA (розетка)     тип IX (вилка)

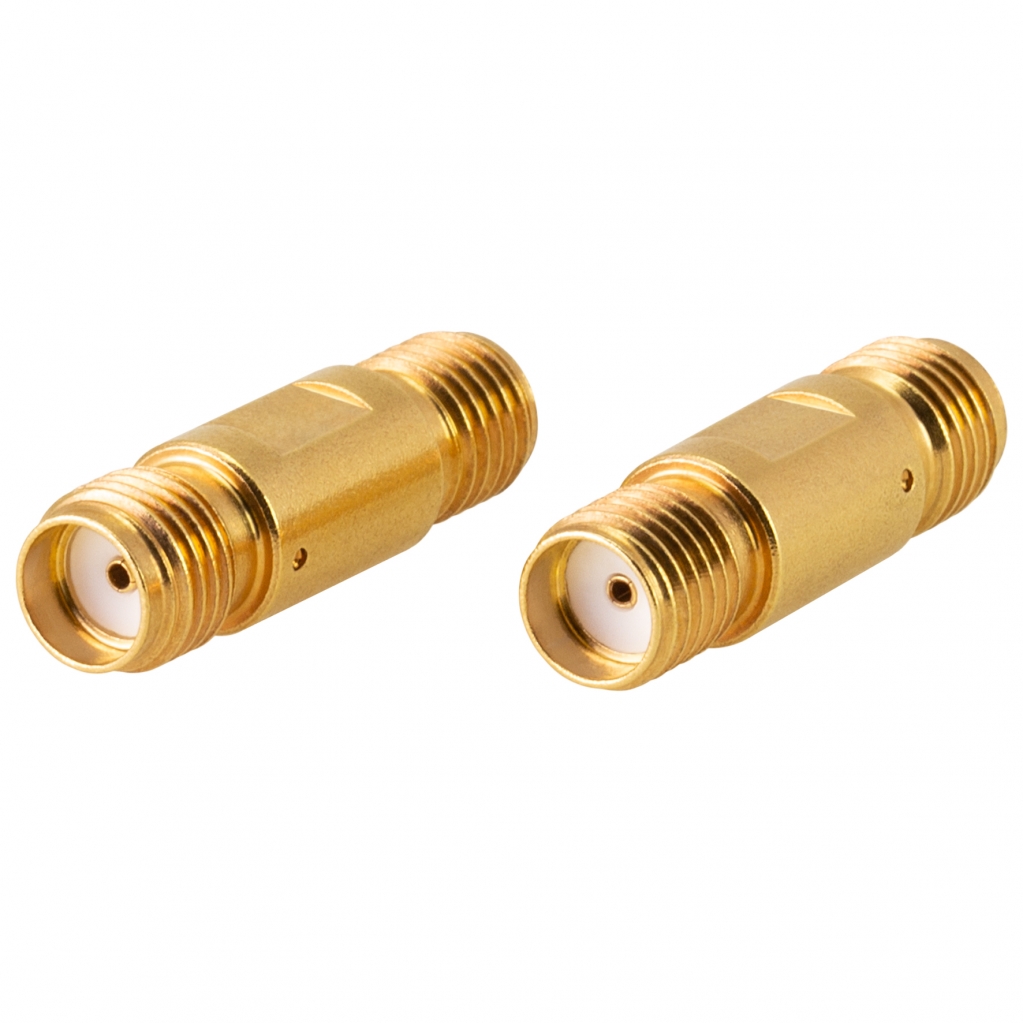

 КП-SMA-IX/I-РР-Пп-06-1.М     тип SMA (розетка)     тип IX (розетка)
КП-SMA-IX 1-ВВ-Пп-06-1.М.jpg КП-SMA-IX 1-ВР-Пп-06-1.М.jpg КП-SMA-IX 1-РВ-Пп-06-1.М.jpg КП-SMA-IX 1-РР-Пп-06-1.М.jpg
