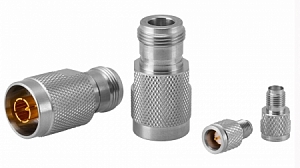

Коаксиальные переходы быстрого соединения

Коаксиальные переходы быстрого соединения
Скачать
Коаксиальные переходы быстрого соединения (далее Переходы) предназначены для использования на рабочих местах, связанных с многократными подключениями/отключениями измерительной аппаратуры или источников сигнала к настраиваемым изделиям.
Переходы позволяют экономить 30-40% времени на переподключение портов.
Корпуса переходов изготовлены из нержавеющей стали, центральные проводники покрыты износостойким золотом.
Переходы обеспечивают малые прямые потери, невысокие значения КСВН , высокую стабильность параметров при минимум 2000 циклах подключений.

Типовые характеристики

 Канал Диапазон   КСВН  Прямые потери
 7/3,04  18 ГГц  ≤1,2 (1,25 макс.)

 не более 0,25 дБ
 4,1/1,27  18 ГГц  ≤1,2 (1,25 макс.)  не более 0,25 дБ

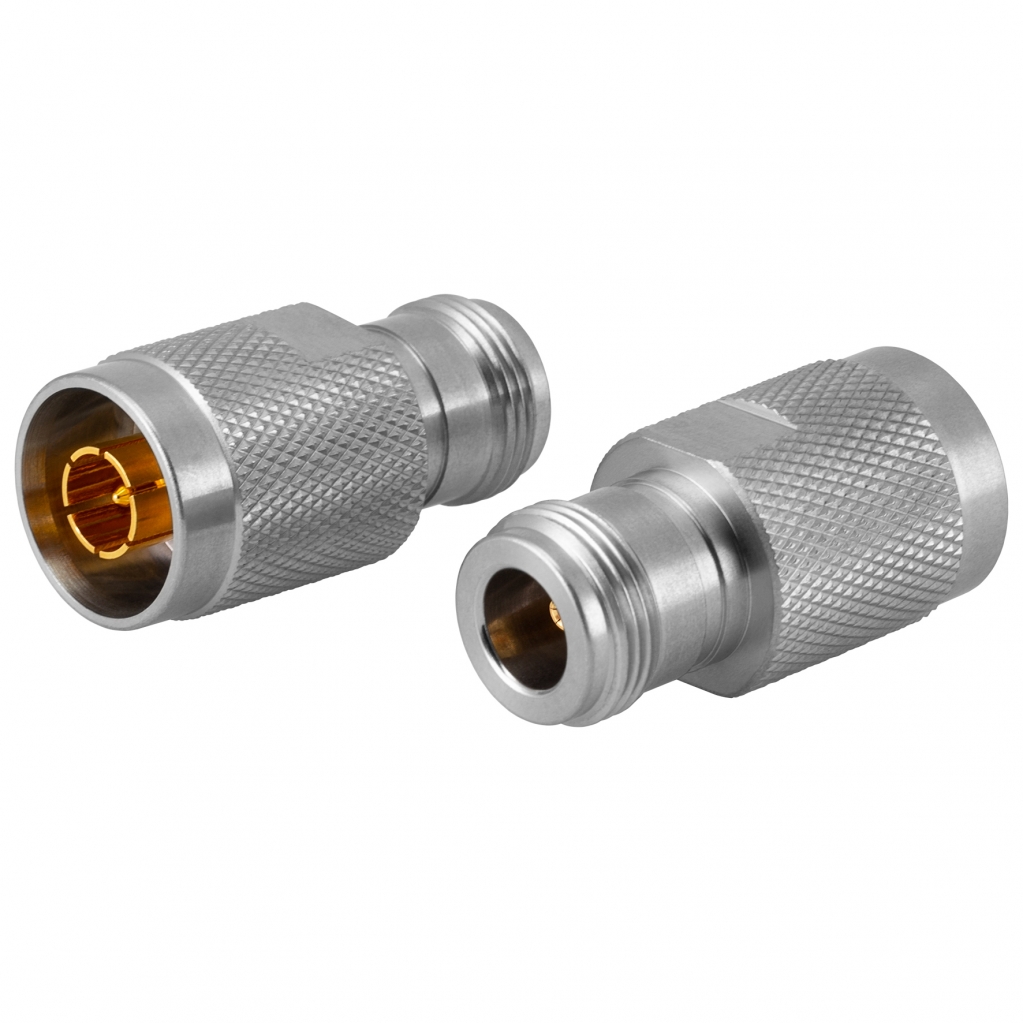

БС703-N N-ВР-01.jpg

Тракт 7/3,04

 Наименование перехода  Соединитель 1   Соединитель 2.
Быстрое соединение
 БС703-N/N-РВ-01     тип N (розетка)     тип N (вилка)
 БС703-N/III-РВ-01     тип N (розетка)     тип III (вилка)
 БС703-III/N-РВ-01     тип III (розетка)     тип N (вилка)
 БС703-III/III-РВ-01     тип III (розетка)     тип III (вилка)
БС703-N N-ВР-01.jpg

Тракт 4,15/1,27

Наименование перехода        Соединитель 1        Соединитель 2.
Быстрое соединение
БС427-SMA/IX-РВ-01    тип SMA (розетка) тип IX вар.1(вилка)
БС427-SMA/SMA-РВ-01    тип SMA (розетка) тип SMA(вилка)
БС427-IX/IX-РВ-01    тип IX вар.1(розетка) тип IX вар.1(вилка)
БС427-IX/SMA-РВ-01    тип IX вар.1(розетка) тип SMA(вилка)
